YAMAHA WR 400F 2001 Owners Manual
Manufacturer: YAMAHA, Model Year: 2001, Model line: WR 400F, Model: YAMAHA WR 400F 2001Pages: 762, PDF Size: 62.36 MB
Page 481 of 762

4 - 73
ENG
POMPE A HUILE
ÖLPUMPE
BOMBA DE ACEITE
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
13 Stift 1
14 Beilagscheibe 1
15 Ölpumpen-Antriebswelle 1
16 Rotorgehäuse 1
2
Organisation de la dépose Ordre Nom de pièce Qté Remarques
13 Goupille 1
14 Rondelle 1
15 Arbre de transmission de la pompe à huile 1
16 Logement de rotor 1
2
Alcance de la extracción Orden Denominación de la pieza Cantidad Observaciones
13 Bulón 1
14 Arandela 1
15 Eje de accionamiento de la bomba de aceite 1
16 Carcasa del rotor 1
2
Page 482 of 762

4 - 74
ENGOIL PUMP
INSPECTION
Oil pump
1. Inspect:
lOil pump drive gear
lOil pump driven gear
lRotor housing
lOil pump cover
Cracks/wear/damage ® Replace.
2. Measure:
lTip clearance a
Between the inner rotor 1 and the
outer rotor 2.
lTip clearance b
Between the outer rotor 2 and the rotor
housing 3.
Out of specification ® Replace the oil
pump.
Tip clearance a:
0.12 mm or less
(0.0047 in or less)
Tip clearance b:
0.09 ~ 0.17 mm (0.0035 ~ 0.0067 in)
Side clearance c:
0.03 ~ 0.10 mm (0.0012 ~ 0.0039 in)
3. Check:
lUnsmooth ® Repeat steps #1 and #2
or replace the defective parts.
ASSEMBLY AND INSTALLATION
Oil pump
1. Install:
lOil pump drive shaft 1
lWasher 2
lPin 3
lInner rotor 1 4
NOTE:
lApply the engine oil on the oil pump drive
shaft and inner rotor 1.
lFit the pin into the groove in the inner rotor 1.
Page 483 of 762

ENG
4 - 74
POMPE A HUILE
ÖLPUMPE
BOMBA DE ACEITE
PRÜFUNG
Ôlpumpe
1. Kontrollieren:
lÖlpumpen-Antriebsrad
lÖlpumpen-Abtriebsrad
lRotorgehäuse
lÖlpumpen-Gehäusedeckel
Rißbildung/Beschädigung
® Erneuern.
2. Messen:
lRadialspiel a
(zwischen Innenrotor 1 und
Außenrotor 2)
lRadialspiel b
(zwischen Außenrotor 2
und Rotorgehäuse 3)
Unvorschriftsmäßig ®
Ölpumpe erneuern.
Radialspiel a
0,12 mm oder weniger
Radialspiel b
0,09–0,17 mm
Radialspiel c
0,03–0,10 mm
3. Kontrollieren:
lSchwergängigkeit ® Schrit-
te 1 und 2 wiederholen oder
defekte Teile erneuern.
ZUSAMMENBAU UND MONTAGE
Ölpumpe
1. Montieren:
lÖlpumpen-Antriebswelle 1
lBeilagscheibe 2
lStift 3
lInnenrotor 1 4
HINWEIS:
lMotoröl auf die Ölpumpen-An-
triebswelle und den Innenrotor 1
auftragen.
lDen Stift in die Nut im Innenrotor 1
einpassen. CONTROLE
Pompe à huile
1. Contrôler:
lPignon menant de pompe à
huile
lPignon mené de pompe à huile
lLogement de rotor
lCouvercle de pompe à huile
Craquelures/usure/endomma-
gement ® Remplacer.
2. Mesurer:
lJeu en bout a
Entre rotors intérieur 1 et
extérieur 2.
lJeu latéral b
Entre le rotor extérieur 2 et le
logement de rotor 3.
Hors spécifications ® Rempla-
cer la pompe à huile.
Jeu en bout a:
0,12 mm ou moins
(0,0047 in ou moins)
0,20 mm (0,006 in)
Jeu en bout b:
0,09 à 0,17 mm
(0,0035 à 0,0067 in)
0,24 mm (0,009 in)
Jeu latéral c:
0,03 à 0,10 mm
(0,0012 à 0,0039 in)
0,17 mm (0,007 in)
3. Contrôler:
lIrrégularité ® Répéter les éta-
pes 1 et 2 ou remplacer les piè-
ces défectueuses.
ASSEMBLAGE ET INSTALLATION
Pompe à huile
1. Installer:
lArbre de transmission de la
pompe à huile 1
lRondelle 2
lGoupille 3
lRotor intérieur 1 4
N.B.:
lEnduire l’arbre de transmission de la
pompe à huile et le rotor intérieur 1
d’huile de moteur.
lFaire rentrer la goupille dans la rainure
du rotor intérieur 1.INSPECCIÓN
Bomba de aceite
1. Inspeccionar:
lEngranaje de accionamiento de
la bomba de aceite
lEngranaje impulsor de la
bomba de aceite
lCarcasa del rotor
lCubierta de la bomba de aceite
Grietas/desgaste/daños ®
Reemplazar.
2. Medir:
lHolgura entre las puntas a
Entre el rotor interior 1 y el
rotor exterior 2.
lHolgura lateral b
Entre el rotor exterior 2 y la
carcasa del rotor 3.
Fuera de especificaciones ®
Reemplazar la bomba de
aceite.
Holgura entre las puntas a:
0,12 mm o menos
(0,0047 in o menos)
0,20 mm (0,006 in)
Holgura entre las puntas b:
0,09 ~ 0,17 mm
(0,0035 ~ 0,0067 in)
0,24 mm (0,009 in)
Holgura lateral c:
0,03 ~ 0,10 mm
(0,0012 ~ 0,0039 in)
0,17 mm (0,007 in)
3. Comprobar:
lPoco suave ® Repetir los
pasos 1 y 2 o reemplazar las
piezas defectuosas.
MONTAJE E INSTALACIÓN
Bomba de aceite
1. Instalar:
lEje de transmisión de la bomba
de aceite 1
lArandela 2
lBulón 3
lRotor interno 1 4
NOTA:
lAplique aceite de motor en el eje de
transmisión de la bomba de aceite y en
el rotor interno 1.
lColoque el bulón dentro de la ranura
en el rotor interno 1.

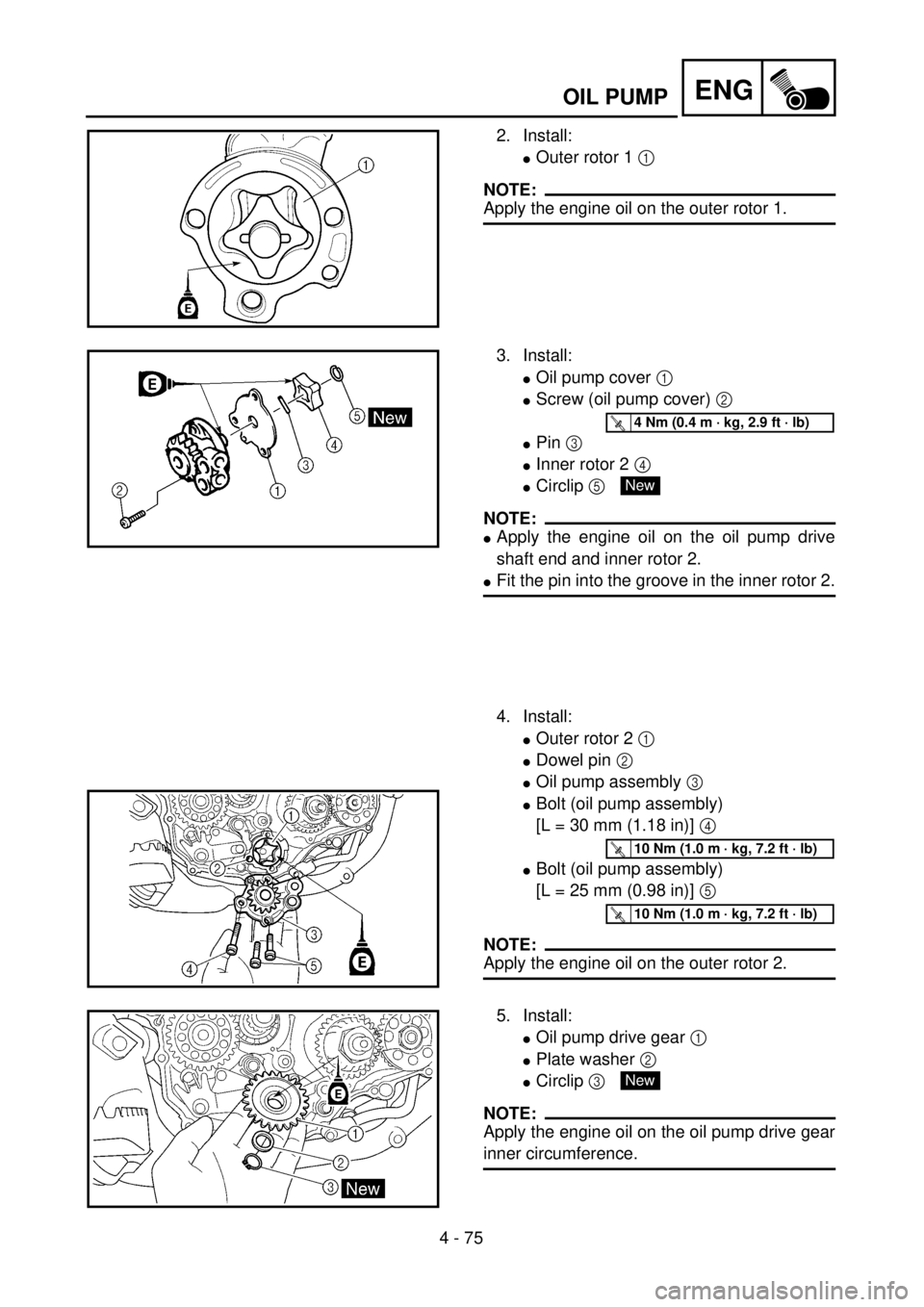

Page 484 of 762

4 - 75
ENGOIL PUMP
2. Install:
lOuter rotor 1 1
NOTE:
Apply the engine oil on the outer rotor 1.
3. Install:
lOil pump cover 1
lScrew (oil pump cover) 2
lPin 3
lInner rotor 2 4
lCirclip 5
NOTE:
lApply the engine oil on the oil pump drive
shaft end and inner rotor 2.
lFit the pin into the groove in the inner rotor 2.
4. Install:
lOuter rotor 2 1
lDowel pin 2
lOil pump assembly 3
lBolt (oil pump assembly)
[L = 30 mm (1.18 in)] 4
lBolt (oil pump assembly)
[L = 25 mm (0.98 in)] 5
NOTE:
Apply the engine oil on the outer rotor 2.
T R..4 Nm (0.4 m · kg, 2.9 ft · lb)
New
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
5. Install:
lOil pump drive gear 1
lPlate washer 2
lCirclip 3
NOTE:
Apply the engine oil on the oil pump drive gear
inner circumference.
New
Page 485 of 762

ENG
4 - 75
2. Montieren:
lAußenrotor 1 1
HINWEIS:
Motoröl auf den Außenrotor 1 auftra-
gen.
3. Montieren:
lÖlpumpen-Gehäusedeckel
1
lSchraube (Ölpumpen-Ge-
häusedeckel) 2
lStift 3
lInnenrotor 2 4
lSicherungsring 5
HINWEIS:
lMotoröl auf das Ölpumpenwellen-
ende und den Innenrotor 2 auftra-
gen.
lDen Stift in die Nut im Innenrotor 2
einpassen.
4. Montieren:
lAußenrotor 2 1
lPaßstift 2
lÖlpumpe 3
lSchraube (Ölpumpe)
[L = 30 mm] 4
lSchraube (Ölpumpe)
[L = 25 mm] 5
HINWEIS:
Motoröl auf den Außenrotor 2 auftra-
gen.
T R..4 Nm (0,4 m · kg)
New
T R..10 Nm (1,0 m · kg)
T R..10 Nm (1,0 m · kg)
5. Montieren:
lÖlpumpen-Antriebsrad 1
lUnterlegscheibe 2
lSicherungsring 3
HINWEIS:
Motoröl auf die Innenseite des Öl-
pumpen-Antriebsrads auftragen.
New
2. Monter:
lRotor extérieur 1 1
N.B.:
Enduire le rotor extérieur 1 d’huile de
moteur.
3. Monter:
lCouvercle de pompe à huile 1
lVis (couvercle de pompe à
huile) 2
lGoupille 3
lRotor intérieur 2 4
lCirclip 5
N.B.:
lMettre de l’huile de moteur sur
l’extrémité de l’arbre de transmission
de la pompe à huile et sur le rotor inté-
rieur 2.
lFaire rentrer la goupille dans la rainure
du rotor intérieur 2.
4. Monteur:
lRotor extérieur 2 1
lGoupille de serrage 2
lEssemble pompe à huile 3
lBoulon (essemble pompe à
huile)
[L = 30 mm (1,18 in)] 4
lBoulon (essemble pompe à
huile)
[L = 25 mm (0,98 in)] 5
N.B.:
Mettre de l’huile de moteur sur le rotor
extérieur 2.
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
New
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
5. Monteur:
lPignon menant de la pompe à
huile 1
lRondelle bombée 2
lCirclip 3
N.B.:
Enduire la circonférence intérieure du
pignon menant d’huile de moteur.
New
2. Instalar:
lRotor externo 1 1
NOTA:
Aplique aceite de motor en el rotor
externo 1.
3. Instalar:
lCubierta de la bomba de aceite
1
lTornillo (cubierta de la bomba
de aceite) 2
lBulón 3
lRotor interno 2 4
lCirclip 5
NOTA:
lAplique aceite de motor en el extremo
eje de transmisión de la bomba de
aceite y en el rotor interno 2.
lColoque el bulón dentro de la ranura
del rotor interno 2.
4. Instalar:
lRotor externo 2 1
lFijo de centraje 2
lConjunto de la bomba de aceite
3
lPerno (conjunto de la bomba
de aceite)
[L = 30 mm (1,18 in)] 4
lPerno (conjunto de la bomba
de aceite)
[L = 25 mm (0,98 in)] 5
NOTA:
Aplique aceite de motor en el rotor
externo 2.
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
New
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
5. Instalar:
lEngranaje de transmisión de la
bomba de aceite 1
lArandela plana 2
lCirclip 3
NOTA:
Aplique aceite de motor en la circunfe-
rencia interior del engranaje de transmi-
sión de la bomba de aceite.
New
POMPE A HUILE
ÖLPUMPE
BOMBA DE ACEITE

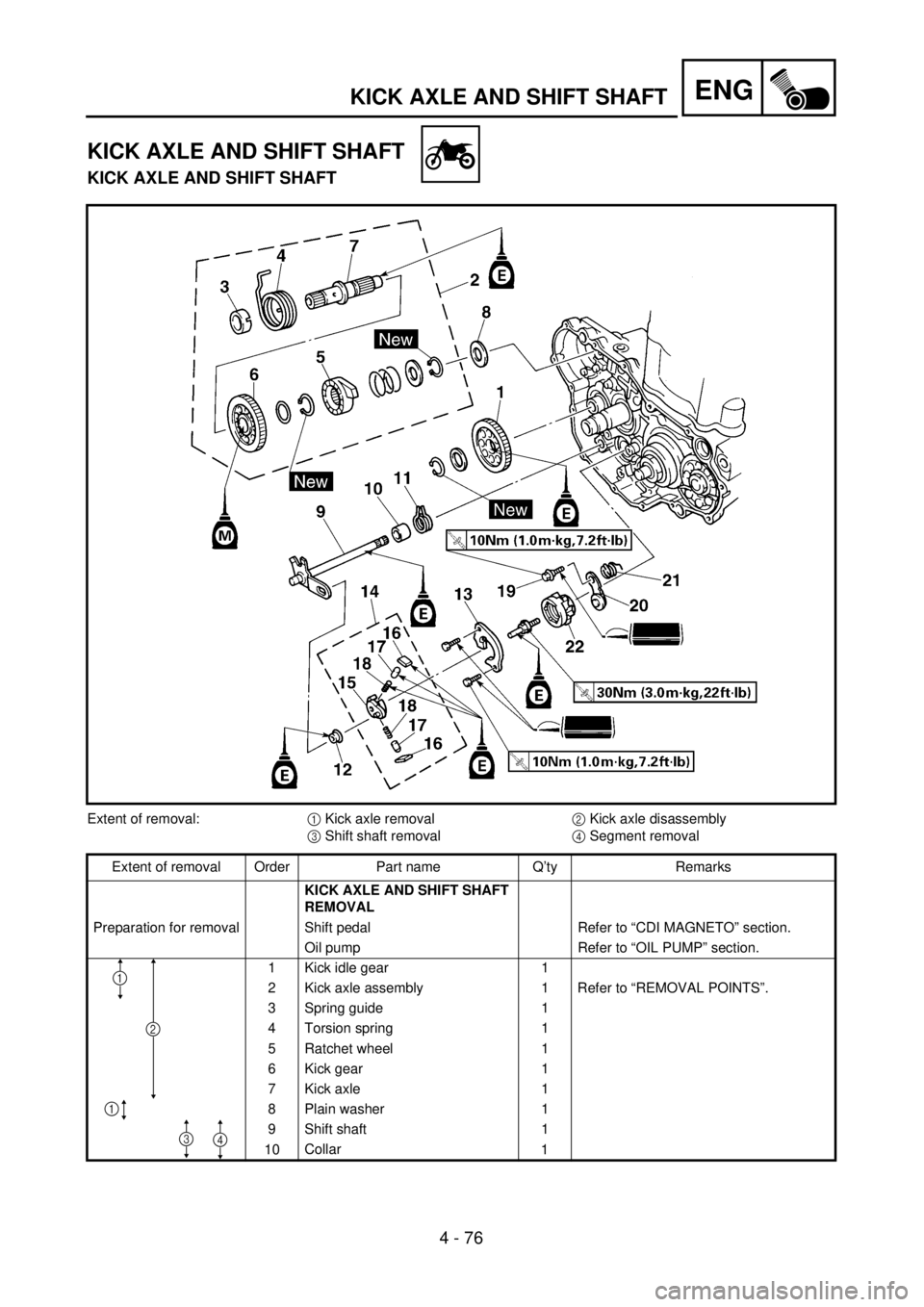

Page 486 of 762

ENG
4 - 76
KICK AXLE AND SHIFT SHAFT
KICK AXLE AND SHIFT SHAFT
KICK AXLE AND SHIFT SHAFT
Extent of removal:1 Kick axle removal2 Kick axle disassembly
3 Shift shaft removal4 Segment removal
Extent of removal Order Part name Q’ty Remarks
KICK AXLE AND SHIFT SHAFT
REMOVAL
Preparation for removal Shift pedal Refer to “CDI MAGNETO” section.
Oil pump Refer to “OIL PUMP” section.
1 Kick idle gear 1
2 Kick axle assembly 1 Refer to “REMOVAL POINTS”.
3 Spring guide 1
4 Torsion spring 1
5 Ratchet wheel 1
6 Kick gear 1
7 Kick axle 1
8 Plain washer 1
9 Shift shaft 1
10Collar
1
3
2
1
4
1

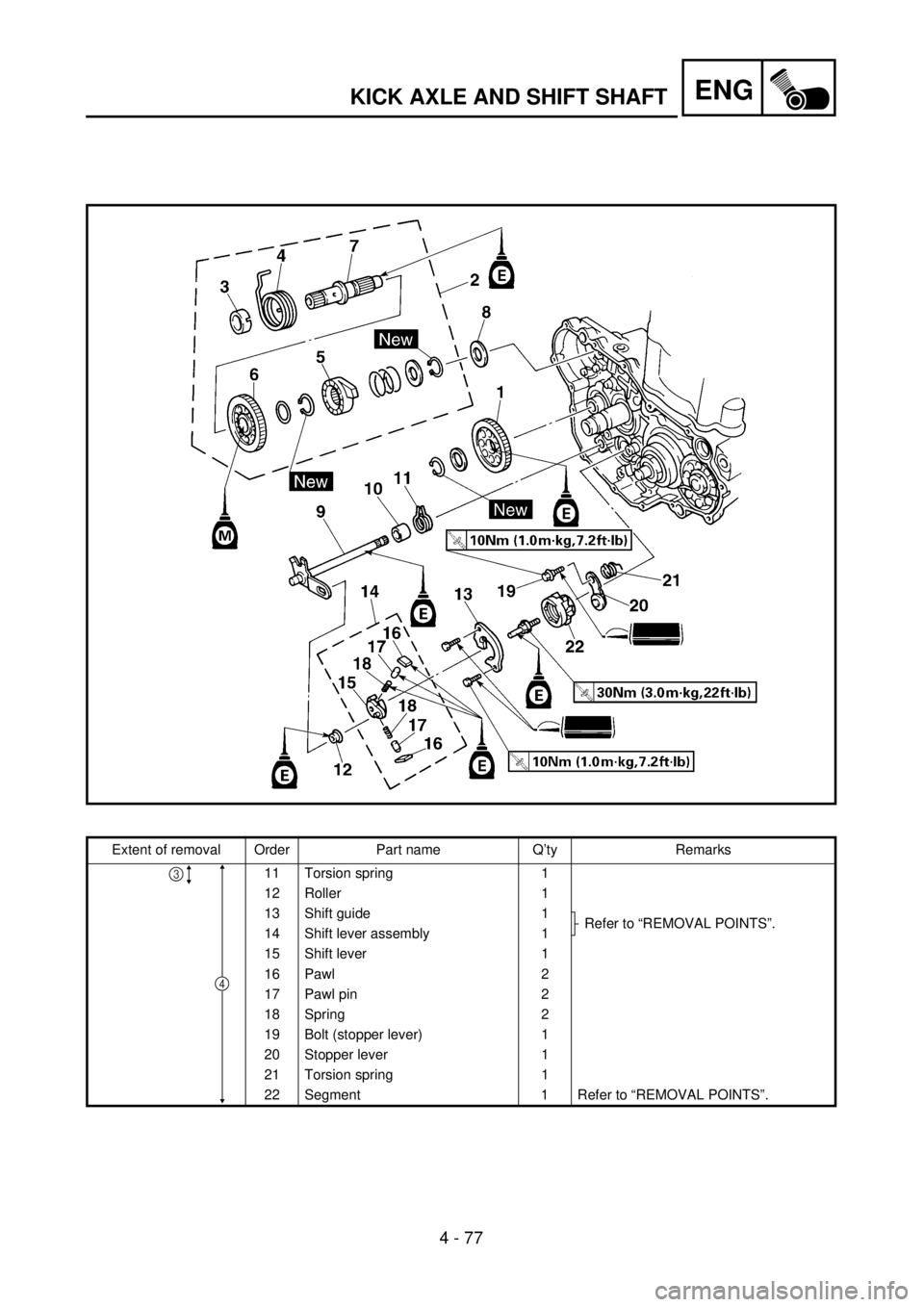

Page 487 of 762

4 - 76
ENG
AXE DE DEMARREUR AU PIED ET ARBRE DE SELECTEUR
KICKSTARTERWELLE UND SCHALTWELLE
EJE DEL PEDAL Y EJE DE SELECCIÓN
KICKSTARTERWELLE UND SCHALTWELLE
KICKSTARTERWELLE UND SCHALTWELLE
Demontage-Arbeiten:1 Kickstarterwelle demontieren2 Kickstarterwelle zerlegen
3 Ausbau der Schaltwelle4 Segment demontieren
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
AUSBAU DER KICKSTARTERWELLE
UND SCHALTWELLE
Vorbereitung für den Ausbau Fußschalthebel Siehe unter “MOTOR DEMONTIEREN”.
Ölpumpe Siehe unter “ÖLPUMPE”.
1 Kickstarter-Zwischenzahnrad 1
2 Kickstarterwelle (komplett) 1 Siehe unter “AUSBAU”.
3 Federsitz 1
4 Torsionsfeder 1
5 Klinkenrad 1
6 Kickstarterzahnrad 1
7 Kickstarterwelle 1
8 Unterlegscheibe 1
9 Schaltwelle 1
10 Distanzhülse 1
1
1
2
34
AXE DE DEMARREUR AU PIED ET ARBRE DE SELECTEUR
AXE DE DEMARREUR AU PIED ET ARBRE DE SELECTEUR
Organisation de la dépose:1 Dépose de l’axe de démarreur au pied2 Démontage de l’axe de démarreur au pied
3 Dépose de l’arbre de sélecteur4 Dépose de segment
Organisation de la dépose Ordre Nom de pièce Qté Remarques
DEPOSE DE L’AXE DE DEMARREUR AU
PIED ET DE L’ARBRE DE SELECTEUR
Préparation à la dépose Arbre de sélecteur Se reporter à la section “DEPOSE DU MOTEUR”.
Pompe à huile Se reporter à la section “POMPE A HUILE”.
1 Pignon de renvoi de démarreur au pied 1
2 Ensemble axe de démarreur au pied 1 Se reporter à “POINTS DE DEPOSE”.
3 Guide de ressort 1
4 Ressort de torsion 1
5 Roue à cliquet 1
6 Pignon de démarreur au pied 1
7 Axe de démarreur au pied 1
8 Rondelle bombée 1
9 Arbre de sélecteur 1
10 Collerette 1
1
1
2
34
EJE DEL PEDAL Y EJE DE SELECCIÓN
EJE DEL PEDAL Y EJE DE SELECCIÓN
Alcance de la extracción:1 Extracción del eje del pedal2 Desmontaje del eje del pedal
3 Extracción del eje de selección4 Extracción del segmento
Alcance de la extracción Orden Denominación de la pieza Cantidad Observaciones
EXTRACCIÓN DEL EJE DEL PEDAL Y
DEL EJE DE SELECCIÓN
Preparación para la extracción Pedal de cambios Consulte el apartado “EXTRACCIÓN DEL MOTOR”.
Bomba de aceite Consulte el apartado “BOMBA DE ACEITE”.
1 Engranaje de ralentí del pedal 1
2 Conjunto del eje del pedal 1 Consulte el apartado “PUNTOS DE EXTRACCIÓN”.
3 Guía del resorte 1
4 Resorte de torsión 1
5 Rueda de trinquete 1
6 Engranaje del pedal 1
7 Eje del pedal 1
8 Arandela plana 1
9 Eje de selección 1
10 Casquillo 1
1
1
2
34
Page 488 of 762

ENG
4 - 77
KICK AXLE AND SHIFT SHAFT
Extent of removal Order Part name Q’ty Remarks
11 Torsion spring 1
12 Roller 1
13 Shift guide 1
Refer to “REMOVAL POINTS”.
14 Shift lever assembly 1
15 Shift lever 1
16 Pawl 2
17 Pawl pin 2
18 Spring 2
19 Bolt (stopper lever) 1
20 Stopper lever 1
21 Torsion spring 1
22 Segment 1 Refer to “REMOVAL POINTS”.
4
3
Page 489 of 762

4 - 77
ENG
AXE DE DEMARREUR AU PIED ET ARBRE DE SELECTEUR
KICKSTARTERWELLE UND SCHALTWELLE
EJE DEL PEDAL Y EJE DE SELECCIÓN
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
11 Torsionsfeder 1
12 Rolle 1
13 Schaltklinke 1
Siehe unter “AUSBAU”.
14 Schaltarm (komplett) 1
15 Schaltarm 1
16 Klaue 2
17 Klauenstift 2
18 Feder 2
19 Schraube (Rastenhebel) 1
20 Rastenhebel 1
21 Torsionsfeder 1
22 Segment 1 Siehe unter “AUSBAU”.
4
3
Organisation de la dépose Ordre Nom de pièce Qté Remarques
11 Ressort de torsion 1
12 Rouleau 1
13 Guide de sélecteur 1
Se reporter à “POINTS DE DEPOSE”.
14 Ensemble levier de sélecteur 1
15 Levier de sélecteur 1
16 Cliquet 2
17 Goupille de cliquet 2
18 Ressort 2
19 Boulon (levier de butée) 1
20 Levier de butée 1
21 Ressort de torsion 1
22 Segment 1 Se reporter à “POINTS DE DEPOSE”.
4
3
Alcance de la extracción Orden Denominación de la pieza Cantidad Observaciones
11 Resorte de torsión 1
12 Rodillo 1
13 Guía del eje 1
Consulte el apartado “PUNTOS DE EXTRACCIÓN”.
14 Conjunto de la palanca de cambios 1
15 Palanca de cambios 1
16 Patillas 2
17 Pasador de patilla 2
18 Resorte 2
19 Perno (palanca tope) 1
20 Palanca tope 1
21 Resorte de torsión 1
22 Segmento 1 Consulte el apartado “PUNTOS DE EXTRACCIÓN”.
4
3
Page 490 of 762

4 - 78
ENGKICK AXLE AND SHIFT SHAFT

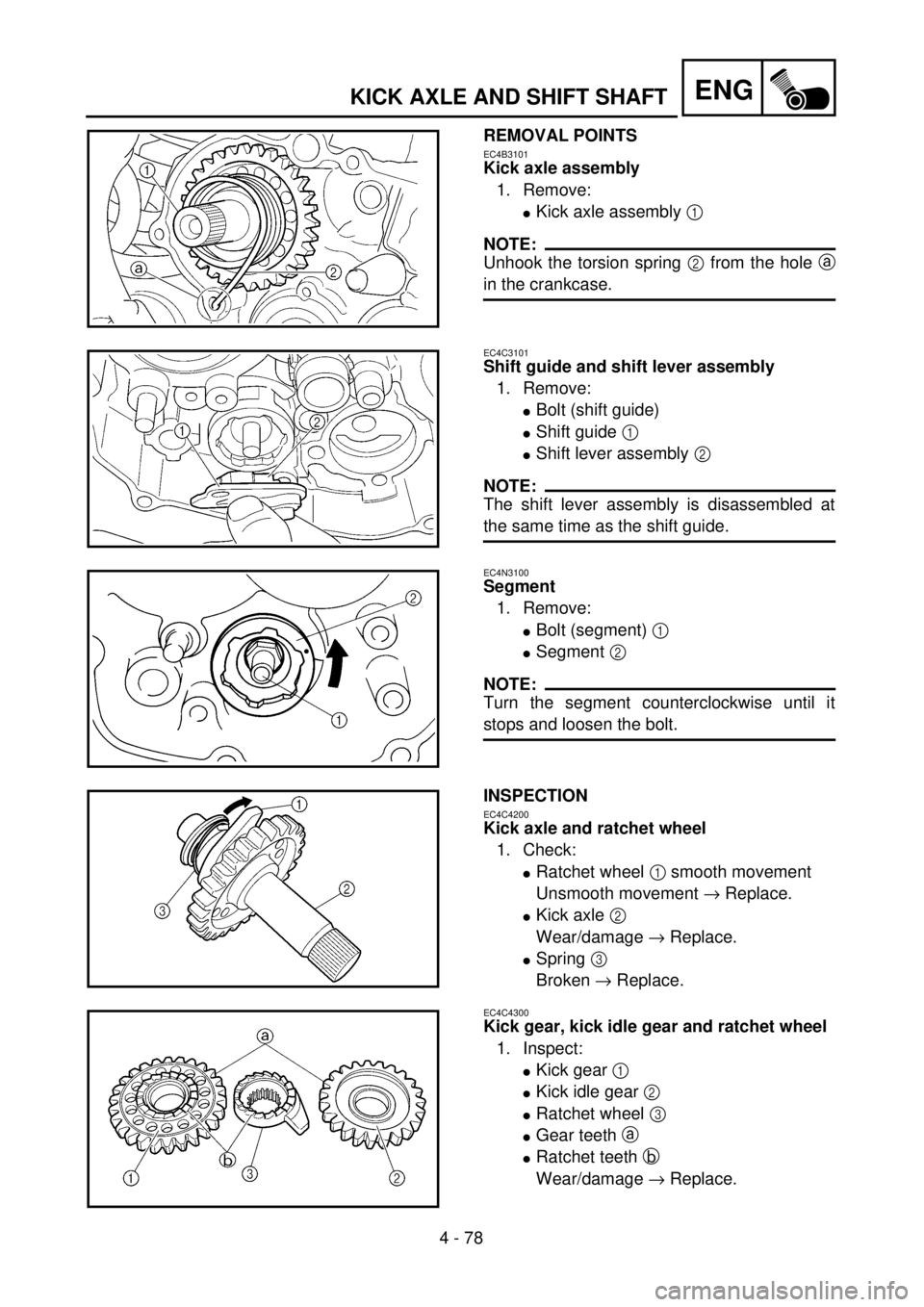

REMOVAL POINTS
EC4B3101
Kick axle assembly
1. Remove:
lKick axle assembly 1
NOTE:
Unhook the torsion spring 2 from the hole a
in the crankcase.
EC4C3101
Shift guide and shift lever assembly
1. Remove:
lBolt (shift guide)
lShift guide 1
lShift lever assembly 2
NOTE:
The shift lever assembly is disassembled at
the same time as the shift guide.
EC4N3100
Segment
1. Remove:
lBolt (segment) 1
lSegment 2
NOTE:
Turn the segment counterclockwise until it
stops and loosen the bolt.
INSPECTION
EC4C4200
Kick axle and ratchet wheel
1. Check:
lRatchet wheel 1 smooth movement
Unsmooth movement ® Replace.
lKick axle 2
Wear/damage ® Replace.
lSpring 3
Broken ® Replace.
EC4C4300
Kick gear, kick idle gear and ratchet wheel
1. Inspect:
lKick gear 1
lKick idle gear 2
lRatchet wheel 3
lGear teeth a
lRatchet teeth b
Wear/damage ® Replace.
