ENGCDI-SCHWUNGRADMAGNETZÜNDER
MAGNETO CDI
CDI-SCHWUNGRADMAGNETZÜNDER
Demontage-Arbeiten:1 CDI-Schwungradmagnetzünder demontieren
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
CDI-SCHWUNGRADMAGNETZÜNDER
DEMONTIEREN
Vorbereitung für den Ausbau Sitzbank und Kraftstofftank Siehe unter “SITZBANK, KRAFTSTOFFTANK UND
SEITENABDECKUNGEN”.
Schraube [Kühler (links)] Siehe unter “KÜHLER”.
CDI-Schwungradmagnetzünder-Kabel
lösen.
1 Motorschutz (links) 1
2 Fußschalthebel 1
3 Kurbelgehäusedeckel (links) 1
4 Dichtung 1
5 Paßstift 2
6 Mutter (Rotor) 1
Spezialwerkzeug verwenden.
Siehe unter “AUSBAU”.
7 Rotor 1
8 Stator 1
9 Scheibenfeder 1
1
MAGNETO CDI
Organisation de la dépose:1 Dépose de la magnéto CDI
Organisation de la dépose Ordre Nom de pièce Qté Remarques
DEPOSE DE LA MAGNETO CDI
Préparation à la dépose Selle et réservoir à essence Se reporter à la section “SELLE, RESERVOIR A
ESSENCE ET CACHES LATERAUX”.
Boulon [radiateur (gauche)] Se reporter à la section “RADIATEUR”.
Déconnecter le fil de magnéto CDI
1 Pare-moteur (gauche) 1
2 Pédale de sélecteur 1
3 Couvercle de carter (gauche) 1
4 Joint 1
5 Goujon 2
6 Ecrou (rotor) 1
Utiliser l’outil spécial.
Se reporter à “POINTS DE DEPOSE”.
7 Rotor 1
8 Stator 1
9 Clavette de demi-lune 1
1
MAGNETO CDI
Alcance de la extracción:1 Extracción del magneto CDI
Alcance de la extracción Orden Denominación de la pieza Cantidad Observaciones
EXTRACCIÓN DEL MAGNETO CDI
Preparación para la extracción Asiento y depósito de combustible Consulte el apartado “ASIENTO, DEPÓSITO DE COM-
BUSTIBLE Y CUBIERTAS LATERALES”.
Perno [radiador (izquierdo)] Consulte el apartado “RADIADOR”.
Desconecte el cable del magneto CDI.
1 Protector del motor (izquierdo) 1
2 Pedal de cambios 1
3 Cubierta del cárter (izquierdo) 1
4 Junta 1
5 Fijo de centraje 2
6 Tuerca (rotor) 1
Utilice la herramienta especial.
Consulte el apartado “PUNTOS DE EXTRACCIÓN”.
7 Rotor 1
8 Estator 1
9 Chaveta de media luna 1
1

4 - 84
ENGCDI MAGNETO
EC4L3000

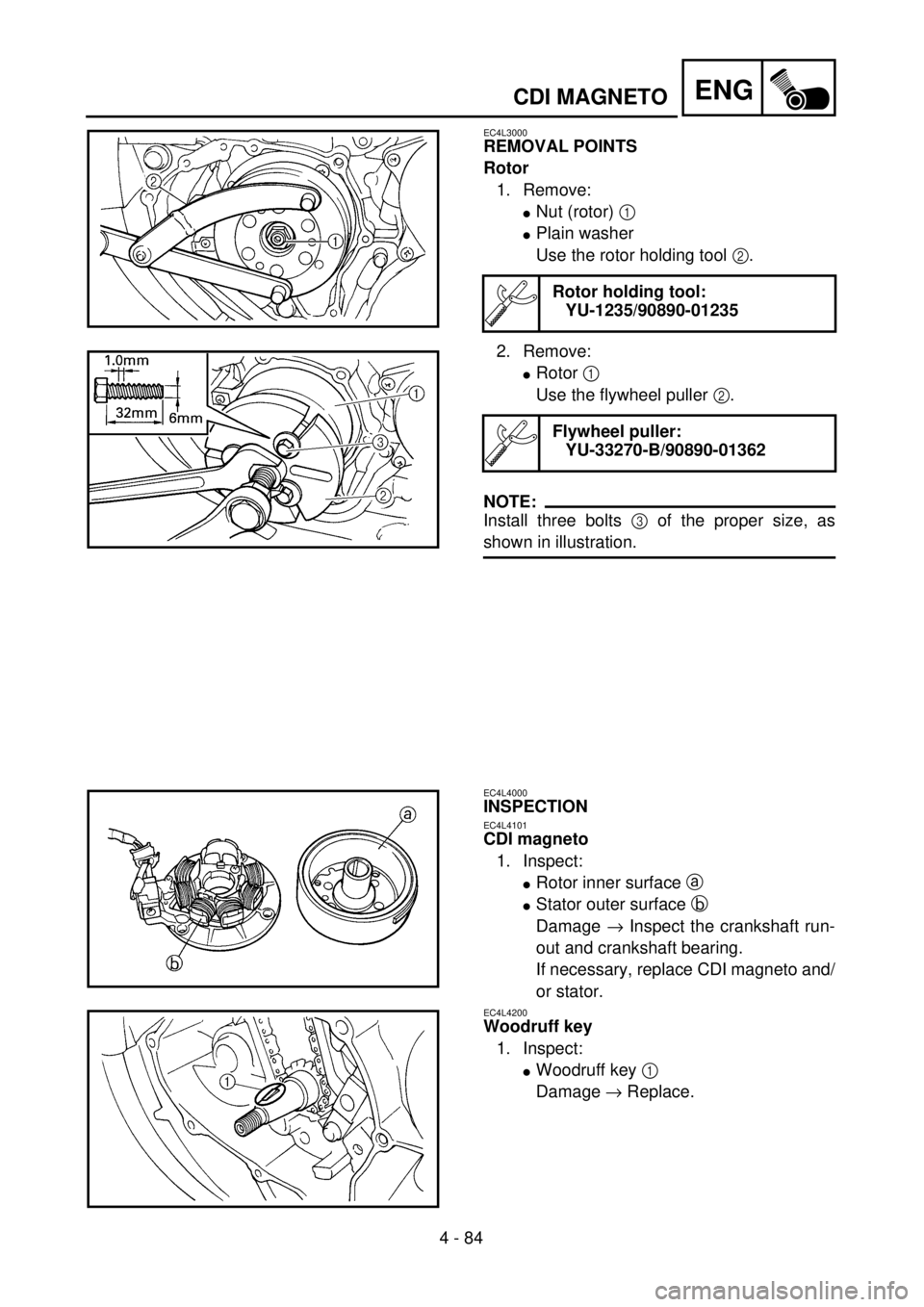

REMOVAL POINTS
Rotor
1. Remove:
lNut (rotor) 1
lPlain washer
Use the rotor holding tool 2.
2. Remove:
lRotor 1
Use the flywheel puller 2.
NOTE:
Install three bolts 3 of the proper size, as
shown in illustration.
Rotor holding tool:
YU-1235/90890-01235
Flywheel puller:
YU-33270-B/90890-01362
EC4L4000
INSPECTION
EC4L4101
CDI magneto
1. Inspect:
lRotor inner surface a
lStator outer surface b
Damage ® Inspect the crankshaft run-
out and crankshaft bearing.
If necessary, replace CDI magneto and/
or stator.
EC4L4200
Woodruff key
1. Inspect:
lWoodruff key 1
Damage ® Replace.

ENG
4 - 84
CDI-SCHWUNGRADMAGNETZÜNDER
MAGNETO CDI
AUSBAU
Rotor
1. Demontieren:
lMutter (Rotor) 1
lBeilagscheibe
Den Rotorhalter 2 verwen-
den.
Rotorhalter
YU-1235/90890-01235
2. Demontieren:
lRotor 1
Den Polrad-Abzieher 2 ver-
wenden.
HINWEIS:
Drei Schrauben 3 der richtigen Grö-
ße einbauen, wie in der Abbildung
gezeigt.
Polrad-Abzieher
YU-33270-B/
90890-01362
PRÜFUNG
CDI-Schwungradmagnetzünder
1. Kontrollieren:
lRotor-Innenfläche a
lStator-Außenfläche b
Beschädigung ® Kurbelwel-
lenschlag und Kurbelwellen-
lager kontrollieren.
Falls erforderlich, den
Schwungradmagneten und/
oder -Stator erneuern.
Scheibenfeder
1. Kontrollieren:
lScheibenfeder 1
Beschädigung ® Erneuern. POINTS DE DEPOSE
Rotor
1. Déposer:
lEcrou (rotor) 1
lRondelle ordinaire
Utiliser l’outil de maintien de
rotor 2.
Outil de maintien de rotor:
YU-1235/90890-01235
2. Déposer:
lRotor 1
Utiliser l’extracteur de volant
2.
N.B.:
Installer trois boulons 3 de grandeur
appropriée, suivant l'illustration.
Extracteur de volant
YU-33270-B/
90890-01362
CONTROLE
Magnéto CDI
1. Contrôler:
lSurface interne de rotor a
lSurface externe de stator b
Endommagement ® Examiner
la déformation du vilebrequin
et le coussinet de vilebrequin.
Si nécessaire, changer le stator
et/ou le magnéto CDI.
Clavette de demi-lune
1. Contrôler:
lClavette de demi-lune 1
Endommagement ® Changer.PUNTOS DE EXTRACCIÓN
Rotor
1. Extraer:
lTuerca (rotor) 1
lArandela plana
Utilice la herramienta de
soporte del rotor 2.
Herramienta de soporte
del rotor:
YU-1235/90890-01235
2. Extraer:
lRotor 1
Utilice el extractor del volante
2.
NOTA:
Instale tres pernos 3 del tamaño ade-
cuado, tal y como se indica en la ilustra-
ción.
Extractor del volante:
YU-33270-B/
90890-01362
INSPECCIÓN
Magneto CDI
1. Inspeccionar:
lSuperficie interna del rotor a
lSuperficie externa del estator
b
Daños ® Inspeccionar la
excentricidad del cigüeñal y el
cojinete del cigüeñal.
En caso necesario, reemplace
el magneto CDI y/o el estator.
Chaveta de media luna
1. Inspeccionar:
lChaveta de media luna 1
Daños ® Reemplazar.

4 - 85
ENGCDI MAGNETO
EC4L5000

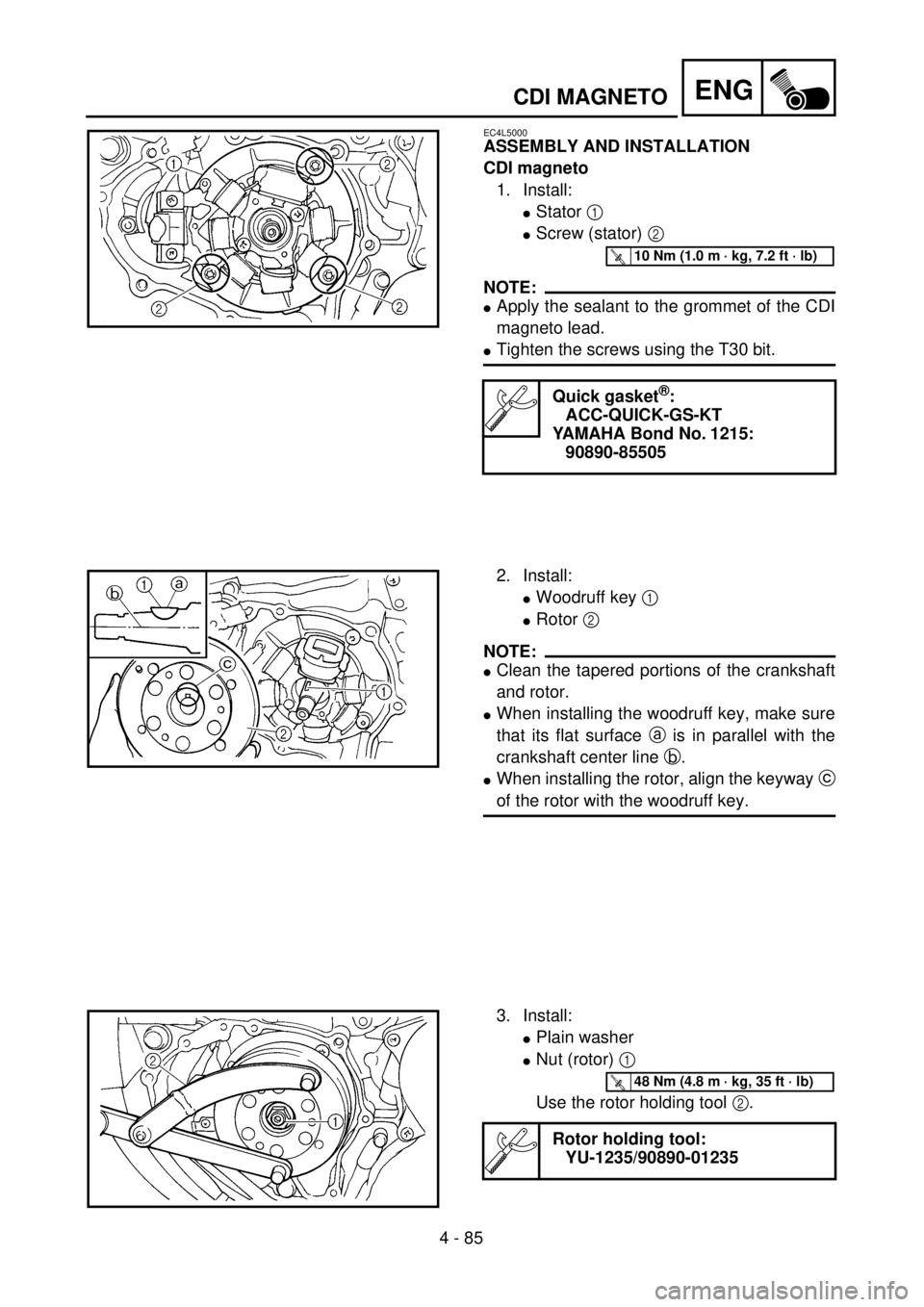

ASSEMBLY AND INSTALLATION
CDI magneto
1. Install:
lStator 1
lScrew (stator) 2
NOTE:
lApply the sealant to the grommet of the CDI
magneto lead.
lTighten the screws using the T30 bit.
Quick gasket®:
ACC-QUICK-GS-KT
YAMAHA Bond No. 1215:
90890-85505
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
2. Install:
lWoodruff key 1
lRotor 2
NOTE:
lClean the tapered portions of the crankshaft
and rotor.
lWhen installing the woodruff key, make sure
that its flat surface a is in parallel with the
crankshaft center line b.
lWhen installing the rotor, align the keyway c
of the rotor with the woodruff key.
3. Install:
lPlain washer
lNut (rotor) 1
Use the rotor holding tool 2.
Rotor holding tool:
YU-1235/90890-01235
T R..48 Nm (4.8 m · kg, 35 ft · lb)

ENG
4 - 85
CDI-SCHWUNGRADMAGNETZÜNDER
MAGNETO CDI
ZUSAMMENBAU UND MONTAGE
CDI-Schwungradmagnetzünder
1. Montieren:
lStator 1
lSchraube (Stator) 2
HINWEIS:
lDichtmittel auf den Ösenring des
Zuleitungskabels für den CDI-
Schwungradmagnetzünder auftra-
gen.
lDie Schrauben mit einer T30-
Stecknuß festziehen.
Quick Gasket®
ACC-QUICK-GS-KT
YAMAHA Dichtmasse
Nr. 1215
90890-85505
T R..10 Nm (1,0 m · kg)
2. Montieren:
lScheibenfeder 1
lRotor 2
HINWEIS:
lKurbelwellenzapfen und Rotor rei-
nigen.
lBeim Einbau der Scheibenfeder
darauf achten, daß deren flache
Seite a parallel zur Mittellinie b
der Kurbelwelle angeordnet ist.
lBeim Einbau des Rotors die Nut c
im Rotor auf die Scheibenfeder
ausrichten.
3. Montieren:
lBeilagscheibe
lMutter (Rotor) 1
Den Rotorhalter 2 verwen-
den.
Rotorhalter
YU-1235/90890-01235
T R..48 Nm (4,8 m · kg)
ASSEMBLAGE ET MONTAGE
Magnéto CDI
1. Monter:
lStator 1
lBoulon (stator) 2
N.B.:
lEnduire l’œillet du fil de la magnéto
CDI de pâte d’étanchéité.
lSerrer les vis à l’aide de l’embout T30.
Quick Gasket®:
ACC-QUICK-GS-KT
YAMAHA Bond n˚1215:
90890-85505
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
2. Monter:
lClavette de demi-lune 1
lRotor 2
N.B.:
lNettoyer la partie conique de l’extré-
mité du vilebrequin et le rotor.
lLors du montage de la clavette fendue,
s’assurer que sa surface plane a est
parallèle à la ligne centrale b du vile-
brequin.
lLorsqu’on monte le rotor, aligner la
rainure c du rotor avec la clavette de
demi-lune.
3. Monter:
lRondelle ordinaire
lEcrou (rotor) 1
Utiliser l’outil de maintien de
rotor 2.
Outil de maintien de rotor:
YU-1235/90890-01235
T R..48 Nm (4,8 m · kg, 35 ft · lb)
MONTAJE E INSTALACIÓN
Magneto CDI
1. Instalar:
lEstator 1
lPerno (estator) 2
NOTA:
lAplique agente de sellado al anillo
protector del cable del magneto CDI.
lApriete los tornillos empleando la
broca T30.
Quick Gasket®:
ACC-QUICK-GS-KT
YAMAHA Bond n˚1215:
90890-85505
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
2. Instalar:
lChaveta de media luna 1
lRotor 2
NOTA:
lLimpie las zonas cónicas del cigüeñal
y del rotor.
lCuando instale la chaveta de media
luna, asegúrese de que la parte plana
a quede en paralelo con la línea cen-
tral b del cigüeñal.
lCuando instale el rotor, alinee el cha-
vetero c del rotor con la chaveta de
media luna.
3. Instalar:
lArandela plana
lTuerca (rotor) 1
Utilice la herramienta de
soporte del rotor 2.
Herramienta de soporte
del rotor:
YU-1235/90890-01235
T R..48 Nm (4,8 m · kg, 35 ft · lb)

4 - 86
ENGCDI MAGNETO
4. Connect:
lCDI magneto lead
Refer to “CABLE ROUTING DIA-
GRAM” section in the CHAPTER 2.
5. Install:
lGasket [crankcase cover (left)]
lCrankcase cover (left) 1
lHose holder (cylinder head breather
hose) 2
lBolt [crankcase cover (left)]
NOTE:
Tighten the screws in stage, using a crisscross
pattern.
New
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
6. Install:
lShift pedal 1
lBolt (shift pedal)
NOTE:
When installing the shift pedal onto the shift
shaft, be sure that the center of the shift pedal
is about 2 mm a above the top of the footrest.
7. Install:
lEngine guard (left) 1
lHose holder (cylinder head breather
hose) 2
lBolt [engine guard (left)]
1
2
T R..23 Nm (2.3 m · kg, 17 ft · lb)

ENG
4 - 86
CDI-SCHWUNGRADMAGNETZÜNDER
MAGNETO CDI
4. Anschließen:
lCDI-Schwungradmagnet-
zünder-Kabel
Siehe unter “KABELFÜH-
RUNG” im KAPITEL 2.
5. Montieren:
lDichtung [Kurbelgehäuse-
deckel (links)]
lKurbelgehäusedeckel (links)
1
lHalterung (Zylinderkopf-
Entlüftungsschlauch) 2
lSchraube [Kurbelgehäuse-
deckel (links)]
HINWEIS:
Die Schrauben stufenweise über
Kreuz festziehen.
New
T R..10 Nm (1,0 m · kg)
6. Montieren:
lFußschalthebel 1
lSchraube (Fußschalthebel)
HINWEIS:
Bei der Fußschalthebel-Montage auf
der Schaltwelle sicherstellen, daß
die Mitte der Fußschalthebel-Auflage
2 mm a oberhalb der Oberkante der
Fußraste liegt.
7. Montieren:
lMotorschutz (links) 1
lHalterung (zylinderkopf-Ent-
lüflungsschlauch) 2
lSchraube [Motorschutz
(links)]
T R..23 Nm (2,3 m · kg)
4. Connecter:
lFil de magnéto CDI
Se référer au paragraphe “DIA-
GRAMME DE CHEMINE-
MENT DE CABLE” au
CHAPITRE 2.
5. Monter:
lJoint [couvercle de carter (gau-
che)]
lCouvercle de carter (gauche)
1
lSupport de flexible (reniflard
de culasse) 2
lBoulon [couvercle de carter
(gauche)]
N.B.:
Serrer les vis par étapes dans un ordre
entrecroisé.
New
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
6. Monter:
lPédale de sélecteur 1
lBoulon (pédale de sélecteur)
N.B.:
En remontant la pédale de sélecteur sur
l’arbre de sélecteur, s’assurer de placer
le centre de la pédale de sélecteur 2 mm
a au-dessus du repose-pied.
7. Monter:
lPare-moteur (gauche) 1
lSupport de flexible (reniflard
de culasse) 2
lBoulon [pare-moteur (gauche)]
T R..23 Nm (2,3 m · kg, 17 ft · lb)
4. Conectar:
lCable del magneto CDI
Consulte el apartado
“DIAGRAMA DE RUTA DE
CABLES” del CAPÍTULO 2.
5. Instalar:
lJunta [cubierta del cárter
(izquierdo)]
lCubierta del cárter (izquierdo)
1
lSoporte del tubo (tubo respira-
dero de la culata) 2
lPerno [cubierta del cárter
(izquierdo)]
NOTA:
Apriete los tornillos de forma progresiva
y entrecruzada.
New
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
6. Instalar:
lPedal de cambios 1
lPerno (pedal de cambios)
NOTA:
Cuando instale el pedal de cambios en el
eje de selección, asegúrese de que el cen-
tro del pedal de cambios esté aproxima-
damente 2 mm a por encima de la parte
superior del estribo.
7. Instalar:
lProtector del motor (izquierdo)
1
lSoporte del tubo (respiradero
de la culata) 2
lPerno [protector del motor
(izquierdo)]
T R..23 Nm (2,3 m · kg, 17 ft · lb)

ENG
4 - 87
ENGINE REMOVAL
EC4M0000
ENGINE REMOVAL
Extent of removal Order Part name Q’ty Remarks
ENGINE REMOVAL
Preparation for removal Hold the machine by placing the
suitable stand under the frame.
WARNING
Support the machine securely so there is nodanger of it falling over.
Seat and fuel tank Refer to “SEAT, FUEL TANK AND SIDE
COVERS” section.
Carburetor Refer to “CARBURETOR” section.
Exhaust pipe and silencer Refer to “EXHAUST PIPE AND
SILENCER” section.
Clutch cable Disconnect at engine side.
Decompression cable and guide Disconnect at engine side.
Radiator Refer to “RADIATOR” section.
Shift pedal Refer to “CDI MAGNETO” section.
Cylinder head breather hose and
oil tank breather hoseRefer to “CAMSHAFTS” section.
Drain the engine oil Refer to “ENGINE OIL REPLACEMENT”
section in the CHAPTER 3.
Spark plug cap
Disconnect the CDI magneto lead.

4 - 87
ENG
DEPOSE DU MOTEUR
MOTOR DEMONTIEREN
EXTRACCIÓN DEL MOTOR
MOTOR DEMONTIEREN
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
MOTOR DEMONTIEREN
Vorbereitung für den Ausbau Das Motorrad am Rahmen aufbocken.
Sitzbank und Kraftstofftank Siehe unter “SITZBANK, KRAFTSTOFFTANK UND
SEITENABDECKUNGEN”.
Vergaser Siehe unter “VERGASER”.
Krümmer und Schalldämpfer Siehe unter “KRÜMMER UND SCHALLDÄMPFER”.
Kupplungszug Motorseitig demontieren.
Dekompressionszug und Kabelführung Motorseitig demontieren.
Kühler Siehe unter “KÜHLER”.
Fußschalthebel Siehe unter “CDI-SCHWUNGRAD-
MAGNETZÜNDER”.
Zylinderkopf-Entlüftungs- und Öltank-Belüf-
tungsschläucheSiehe unter “NOCKENWELLEN”.
Motoröl ablassen. Siehe unter “MOTORÖL WECHSELN” im KAPITEL
3.
Zündkerzenstecker
CDI-Schwungradmagnetzünder-Kabel
lösen.
WARNUNG
Das Motorrad gegen Umfallen sichern.
DEPOSE DU MOTEUR
Organisation de la dépose Ordre Nom de pièce Qté Remarques
DEPOSE DU MOTEUR
Préparation à la dépose Maintenir la machine en plaçant un support
approprié sous le cadre.
Selle et réservoir à essence Se reporter à la section “SELLE”, RESERVOIR A
ESSENCE ET CACHES LATERAUX”.
Carburateur Se reporter à la section “CARBURATEUR”.
Tuyau d’échappement et silencieux Se reporter à la section “TUYAU D’ECHAPPEMENT ET
SILENCIEUX”.
Câble d’embrayage Déconnecter du côté du moteur.
Câble et guide de décompresseur Déconnecter du côté du moteur.
Radiateur Se reporter à la section “RADIATEUR”.
Pédale de sélecteur Se reporter à la section “ALTERNATEUR CDI”.
Reniflard de culasse et reniflard de réservoir
d’huileSe reporter à la section “ARBRE A CAMES”.
Vidanger l’huile moteur Se reporter à la section “REMPLACEMENT DE
L’HUILE MOTEUR” au chapitre 3.
Capuchon de bougie
Déconnecter le fil de la magnéto CDI.
AVERTISSEMENT
Bien soutenir la machine afin qu’elle ne risque
pas de se renverser.
EXTRACCIÓN DEL MOTOR
Alcance de la extracción Orden Denominación de la pieza Cantidad Observaciones
EXTRACCIÓN DEL MOTOR
Preparación para la extracción Sujete el vehículo colocando una plataforma
adecuada debajo del bastidor.
Asiento y depósito de combustible Consulte el apartado “ASIENTO, DEPÓSITO DE COM-
BUSTIBLE Y CUBIERTAS LATERALES”.
Carburador Consulte el apartado “CARBURADOR”.
Tubo de escape y silenciador Consulte el apartado “TUBO DE ESCAPE Y SILENCIA-
DOR”.
Cable del embrague Desconectar en el lado del motor.
Cable y guía del descompresor Desconectar en el lado del motor.
Radiador Consulte el apartado “RADIADOR”.
Pedal de cambios Consulte el apartado “MAGNETO CDI”.
Tubo respiradero de la culata y tubo respiradero
del depósito de aceiteConsulte el apartado “ÁRBOLES DE LEVAS”.
Drenar el aceite de motor Consulte el apartado “SUSTITUCIÓN DEL ACEITE DE
MOTOR” del CAPÍTULO 3.
Tapa de la bujía
Desconectar el cable del magneto CDI.
ADVERTENCIA
Sujete firmemente el vehículo de forma que no
haya riesgo de que se caiga.

ENG
4 - 88
ENGINE REMOVAL

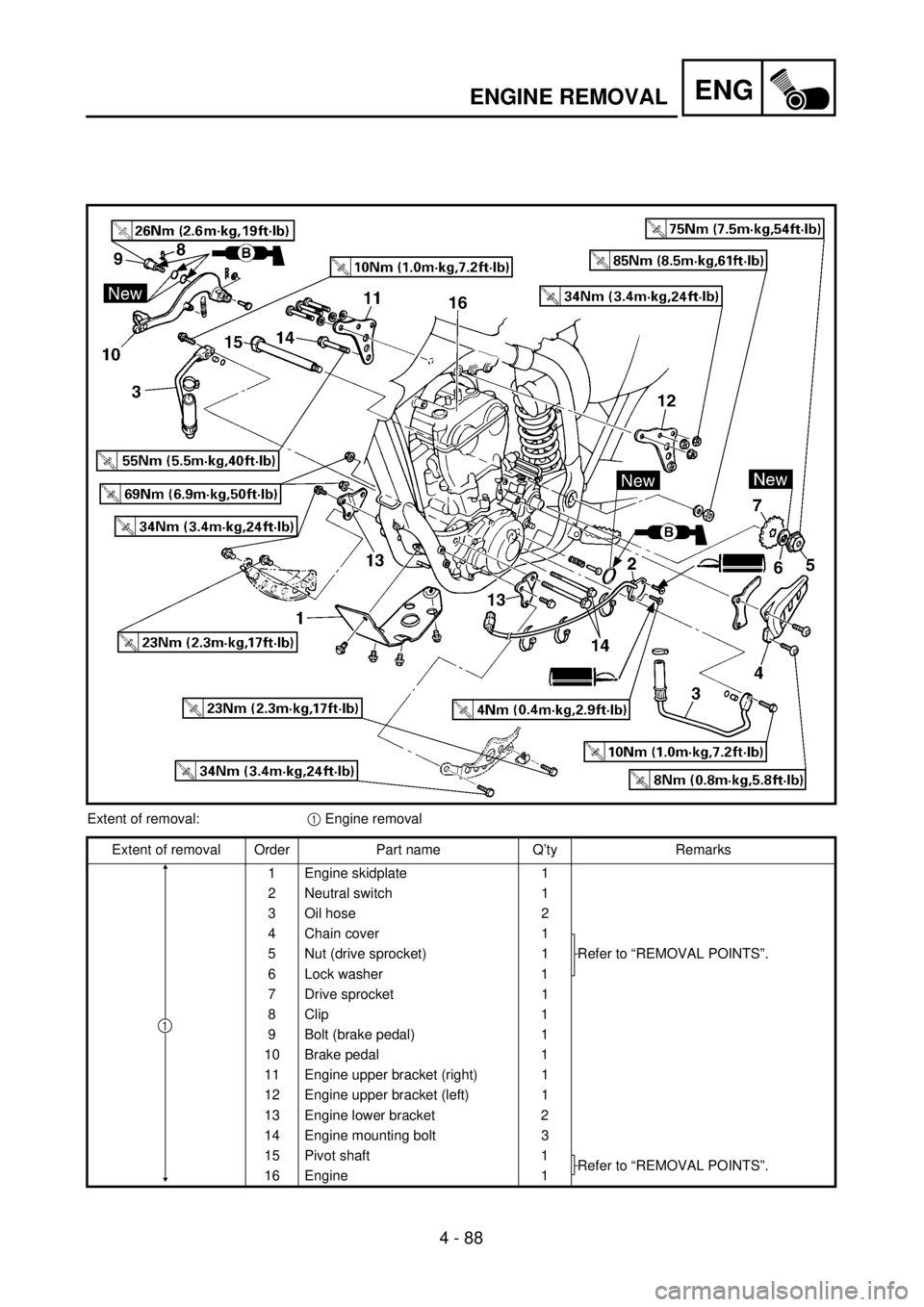

Extent of removal:1 Engine removal
Extent of removal Order Part name Q’ty Remarks
1 Engine skidplate 1
2 Neutral switch 1
3 Oil hose 2
4 Chain cover 1
Refer to “REMOVAL POINTS”. 5 Nut (drive sprocket) 1
6 Lock washer 1
7 Drive sprocket 1
8 Clip 1
9 Bolt (brake pedal) 1
10 Brake pedal 1
11 Engine upper bracket (right) 1
12 Engine upper bracket (left) 1
13 Engine lower bracket 2
14 Engine mounting bolt 3
15 Pivot shaft 1
Refer to “REMOVAL POINTS”.
16 Engine 1
1
