YAMAHA WR 450F 2005 User Guide

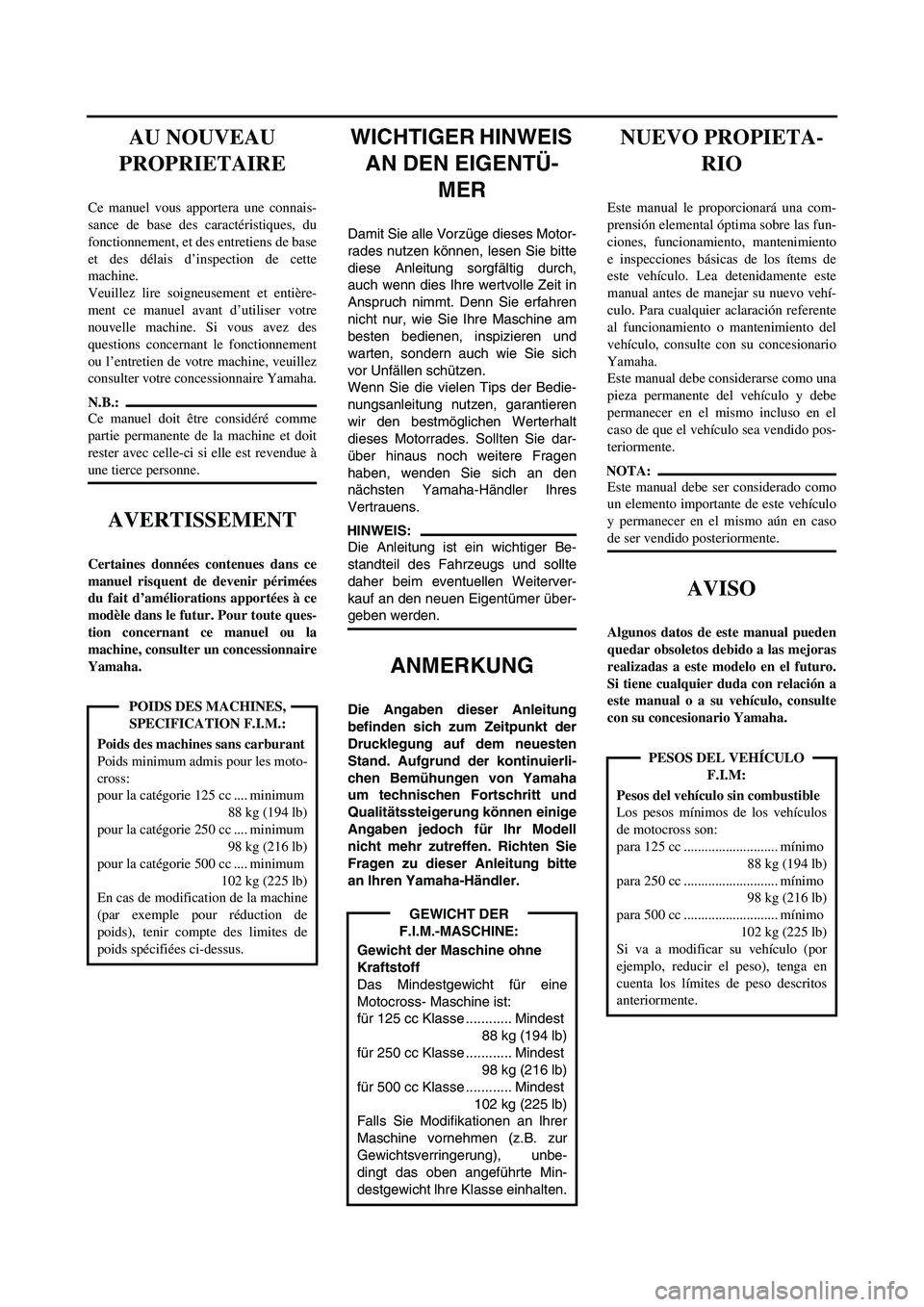

WICHTIGER HINWEIS
AN DEN EIGENTÜ-
MER
Damit Sie alle Vorzüge dieses Motor-
rades nutzen können, lesen Sie bitte
diese Anleitung sorgfältig durch,
auch wenn dies Ihre wertvolle Zeit in
Anspruch nimmt. Denn Sie erfahren
nicht nur, wie Sie Ihre Maschine am
besten bedienen, inspizieren und
warten, sondern auch wie Sie sich
vor Unfällen schützen.
Wenn Sie die vielen Tips der Bedie-
nungsanleitung nutzen, garantieren
wir den bestmöglichen Werterhalt
dieses Motorrades. Sollten Sie dar-
über hinaus noch weitere Fragen
haben, wenden Sie sich an den
nächsten Yamaha-Händler Ihres
Vertrauens.
HINWEIS:
Die Anleitung ist ein wichtiger Be-
standteil des Fahrzeugs und sollte
daher beim eventuellen Weiterver-
kauf an den neuen Eigentümer über-
geben werden.
ANMERKUNG
Die Angaben dieser Anleitung
befinden sich zum Zeitpunkt der
Drucklegung auf dem neuesten
Stand. Aufgrund der kontinuierli-
chen Bemühungen von Yamaha
um technischen Fortschritt und
Qualitätssteigerung können einige
Angaben jedoch für Ihr Modell
nicht mehr zutreffen. Richten Sie
Fragen zu dieser Anleitung bitte
an Ihren Yamaha-Händler.
Gewicht der Maschine ohne
Kraftstoff
Das Mindestgewicht für eine
Motocross- Maschine ist:
für 125 cc Klasse ............ Mindest
88 kg (194 lb)
für 250 cc Klasse ............ Mindest
98 kg (216 lb)
für 500 cc Klasse ............ Mindest
102 kg (225 lb)
Falls Sie Modifikationen an lhrer
Maschine vornehmen (z.B. zur
Gewichtsverringerung), unbe-
dingt das oben angeführte Min-
destgewicht lhre Klasse einhalten.
AU NOUVEAU
PROPRIETAIRE
Ce manuel vous apportera une connais-
sance de base des caractéristiques, du
fonctionnement, et des entretiens de base
et des délais d’inspection de cette
machine.
Veuillez lire soigneusement et entière-
ment ce manuel avant d’utiliser votre
nouvelle machine. Si vous avez des
questions concernant le fonctionnement
ou l’entretien de votre machine, veuillez
consulter votre concessionnaire Yamaha.
N.B.:
Ce manuel doit être considéré comme
partie permanente de la machine et doit
rester avec celle-ci si elle est revendue à
une tierce personne.
AVERTISSEMENT
Certaines données contenues dans ce
manuel risquent de devenir périmées
du fait d’améliorations apportées à ce
modèle dans le futur. Pour toute ques-
tion concernant ce manuel ou la
machine, consulter un concessionnaire
Yamaha.
Poids des machines sans carburant
Poids minimum admis pour les moto-
cross:
pour la catégorie 125 cc .... minimum
88 kg (194 lb)
pour la catégorie 250 cc .... minimum
98 kg (216 lb)
pour la catégorie 500 cc .... minimum
102 kg (225 lb)
En cas de modification de la machine
(par exemple pour réduction de
poids), tenir compte des limites de
poids spécifiées ci-dessus.
POIDS DES MACHINES,
SPECIFICATION F.I.M.:
GEWICHT DER
F.I.M.-MASCHINE:
NUEVO PROPIETA-
RIO
Este manual le proporcionará una com-
prensión elemental óptima sobre las fun-
ciones, funcionamiento, mantenimiento
e inspecciones básicas de los ítems de
este vehículo. Lea detenidamente este
manual antes de manejar su nuevo vehí-
culo. Para cualquier aclaración referente
al funcionamiento o mantenimiento del
vehículo, consulte con su concesionario
Yamaha.
Este manual debe considerarse como una
pieza permanente del vehículo y debe
permanecer en el mismo incluso en el
caso de que el vehículo sea vendido pos-
teriormente.
NOTA:
Este manual debe ser considerado como
un elemento importante de este vehículo
y permanecer en el mismo aún en caso
de ser vendido posteriormente.
AVISO
Algunos datos de este manual pueden
quedar obsoletos debido a las mejoras
realizadas a este modelo en el futuro.
Si tiene cualquier duda con relación a
este manual o a su vehículo, consulte
con su concesionario Yamaha.
Pesos del vehículo sin combustible
Los pesos mínimos de los vehículos
de motocross son:
para 125 cc ........................... mínimo
88 kg (194 lb)
para 250 cc ........................... mínimo
98 kg (216 lb)
para 500 cc ........................... mínimo
102 kg (225 lb)
Si va a modificar su vehículo (por
ejemplo, reducir el peso), tenga en
cuenta los límites de peso descritos
anteriormente.
PESOS DEL VEHÍCULO
F.I.M:

EC080000
HOW TO USE
THIS MANUAL
EC081000
PARTICULARLY IMPORTANT
INFORMATION
The Safety Alert Symbol means ATTENTION!
BECOME ALERT! YOUR SAFETY IS
INVOLVED!
Failure to follow WARNING instructions could
result in severe injury or death to the machine
operator, a bystander, or a person inspecting
or repairing the machine.
A CAUTION indicates special precautions that
must be taken to avoid damage to the
machine.
NOTE:
A NOTE provides key information to make pro-
cedures easier or clearer.
WA R N I N G
CAUTION:
EC082000
FINDING THE REQUIRED PAGE
1. This manual consists of seven chapters;
“General Information”, “Specifications”,
“Regular inspection and adjustments”,
“Engine”, “Chassis”, “Electrical” and “Tun-
ing”.
2. The table of contents is at the beginning of
the manual. Look over the general layout of
the book before finding then required chap-
ter and item.
Bend the book at its edge, as shown, to
find the required fore edge symbol mark
and go to a page for required item and
description.

COMMENT UTILISER
CE MANUEL
INFORMATIONS PARTI-
CULIEREMENT IMPOR-
TANTES
Le symbole d’alerte de sécurité signifie
ATTENTION! SOYEZ VIGILANT!
VOTRE SECURITE EST EN JEU!
Le non-respect des instructions AVER-
TISSEMENT peut entraîner de sérieuses
blessures ou la mort au pilote de la
machine, à un passant ou à une personne
inspectant ou réparant la machine.
Un ATTENTION indique les procédures
spéciales qui doivent être suivies pour
éviter d’endommager la machine.
N.B.:
Un N.B. fournit les renseignements
nécessaires pour rendre les procédures
plus faciles ou plus claires.
AVERTISSEMENT
ATTENTION:
TROUVER LA PAGE RECHER-
CHEE
1. Ce manuel comprend 7 chapitres:
“Renseignements généraux”,
“Caractéristiques”, “Controles et
réglages périodiques”, “Moteur”,
“Châssis”, “Partie électrique” et
“Mises au point”.
2. La table des matières se trouve au
début du manuel.
Regarder la disposition générale du
manuel avant de recherche le chapi-
tre et l’article désirés.
Arquer le manuel à son bord, de la
manière indiquée, pour trouver le
symbole de devant désiré et passer à
une page de la description et l’arti-
cle désirés.
BENUTZERHINWEISE
KENNZEICHNUNG WICH-
TIGER HINWEISE
Das Ausrufezeichen bedeutet:
“GEFAHR! Achten Sie auf Ihre
Sicherheit!”
Ein Mißachten dieser Warnhinweise
bringt Fahrer, Mechaniker und
andere Personen in Verletzungs-
oder Lebensgefahr.
Hierunter sind Vorsichtsmaßnah-
men zum Schutz des Fahrzeugs vor
Schäden aufgeführt.
HINWEISE:
Ein HINWEIS gibt Zusatzinformatio-
nen und Tips, um bestimmte Vor-
gänge oder Arbeiten zu
vereinfachen.
WARNUNG
ACHTUNG:
INFORMATION AUFFINDEN
1. Diese Anleitung umfaßt sieben
Kapitel: 1. Allgemeine Angaben
– 2. Technische Daten – 3.
Regelmäßige Wartungs- und
Einstellarbeiten – 4. Motor – 5.
Fahrwerk – 6. Elektrische
Anlage – 7. Abstimmung
2. Dem ersten Kapitel geht ein
Inhaltverzeichnis voran. Machen
Sie sich mit dem Inhalt und Auf-
bau der Anleitung vertraut, bevor
Sie nach bestimmten Angaben
suchen. Halten Sie das Buch wie
in der Abbildung gezeigt, um das
Auffinden der einzelnen Kapitel
zu erleichtern.
CÓMO UTILIZAR
ESTE MANUAL
INFORMACIÓN ESPE-
CIALMENTE IMPOR-
TANTE
El símbolo de alerta significa: ¡DEBE
PRESTAR ATENCIÓN YA QUE
ESTÁ EN JUEGO SU PROPIA SEGU-
RIDAD!
El incumplimiento de este tipo de ins-
trucciones de ADVERTENCIA puede
resultar en lesiones graves o mortales del
usuario de la motocicleta, de los tran-
seúntes próximos a ésta o de las personas
encargadas de la inspección o reparación
del vehículo.
Una nota de ATENCIÓN indica que se
deben adoptar precauciones especiales
para evitar daños a la motocicleta.
NOTA:
La NOTA proporciona información
clave que facilita o clarifica determina-
dos procedimientos.
ADVERTENCIA
ATENCION:
CÓMO ENCONTRAR LA PÁGINA
ADECUADA
1. Este manual consta de siete capítu-
los; “Información general”, “Espe-
cificaciones”, “Revisiones y ajustes
periódicos”, “Motor”, “Chasis”,
“Sistema eléctrico” y “Reglaje”.
2. El índice del contenido se encuentra
al inicio del manual. Consulte el
formato general del manual para
encontrar el capítulo y el ítem
requerido.
Doble el libro por el borde, tal y
como se indica, para encontrar la
marca del símbolo del canal que se
requiere y dirigirse a una página
correspondiente al ítem y descrip-
ción pertinentes.

EC083000

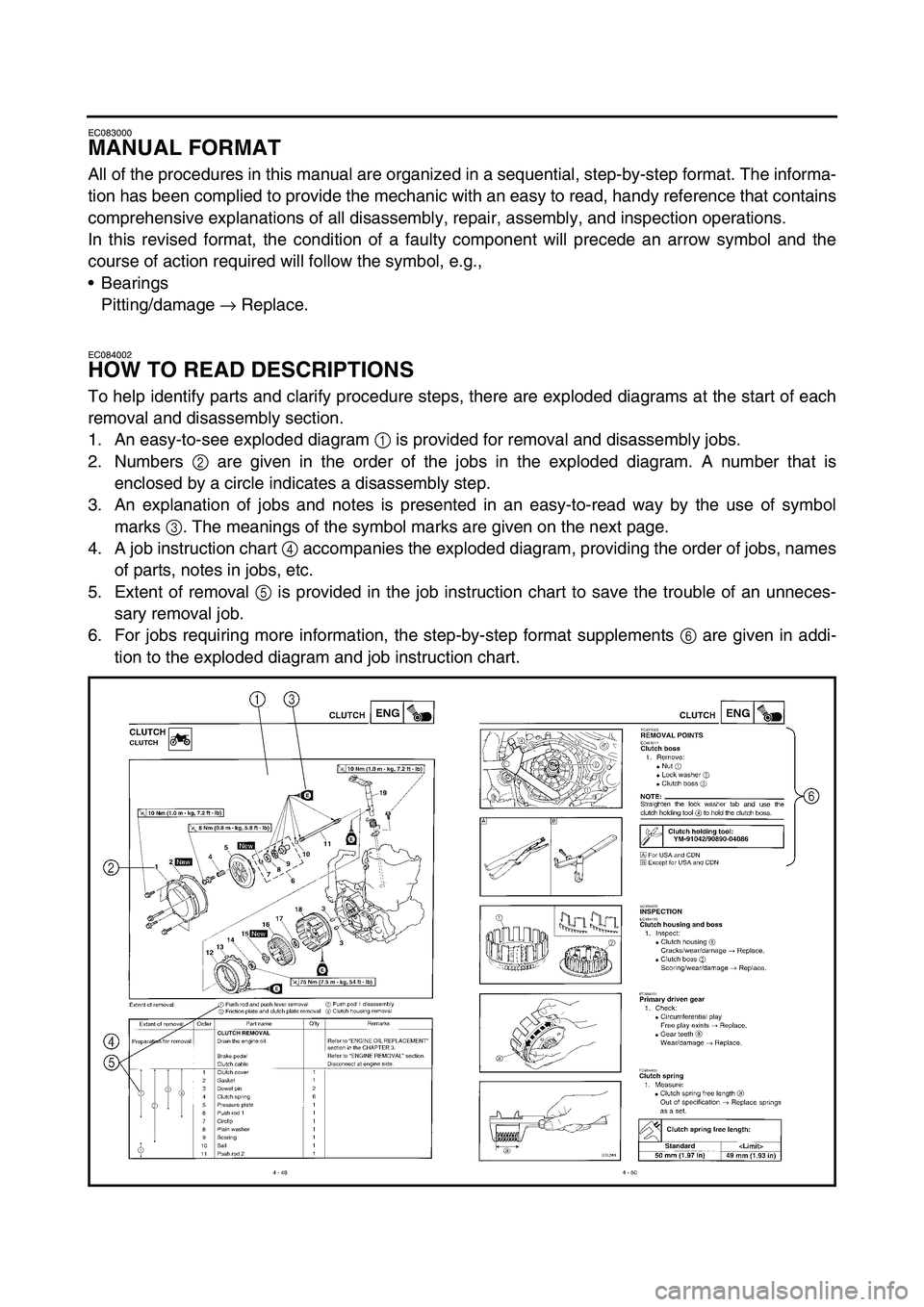

MANUAL FORMAT
All of the procedures in this manual are organized in a sequential, step-by-step format. The informa-
tion has been complied to provide the mechanic with an easy to read, handy reference that contains
comprehensive explanations of all disassembly, repair, assembly, and inspection operations.
In this revised format, the condition of a faulty component will precede an arrow symbol and the
course of action required will follow the symbol, e.g.,
Bearings
Pitting/damage →
Replace.
EC084002
HOW TO READ DESCRIPTIONS
To help identify parts and clarify procedure steps, there are exploded diagrams at the start of each
removal and disassembly section.
1. An easy-to-see exploded diagram 1
is provided for removal and disassembly jobs.
2. Numbers 2
are given in the order of the jobs in the exploded diagram. A number that is
enclosed by a circle indicates a disassembly step.
3. An explanation of jobs and notes is presented in an easy-to-read way by the use of symbol
marks 3
. The meanings of the symbol marks are given on the next page.
4. A job instruction chart 4
accompanies the exploded diagram, providing the order of jobs, names
of parts, notes in jobs, etc.
5. Extent of removal 5
is provided in the job instruction chart to save the trouble of an unneces-
sary removal job.
6. For jobs requiring more information, the step-by-step format supplements 6
are given in addi-
tion to the exploded diagram and job instruction chart.

AUFBAU
Diese Anleitung wurde zusammen-
gestellt, um dem Benutzer ein leicht
verständliches Nachschlagewerk in
die Hand zu geben, in dem alle dar-
gestellten Arbeitsvorgänge (Ein- und
Ausbau, Zerlegung und Zusammen-
bau, Prüfung und Reparatur) detail-
liert und in der entsprechenden
Reihenfolge beschrieben sind.
Je nach Zustand eines fehlerhaften
Bauteils weist ein Pfeilsymbol auf die
erforderliche Maßnahme hin. Bei-
spiel:
Lager
Pitting/Beschädigung → Erneuern.
LESEN DER BESCHREIBUNGEN
Um bei der Identifikation der Teile zu
helfen und die Arbeitsschritte zu ver-
deutlichen, sind Explosionsdia-
gramme am Beginn jedes Ausbau-
und Demontageabschnittes darge-
stellt.
1. Für die Ausbau- und Demonta-
gearbeiten ist meistens ein über-
sichtliches Explosionsdiagramm
1 dargestellt.
2. Die Nummern 2 in dem Explosi-
onsdiagramm sind in der Rei-
henfolge der Arbeiten
aufgeführt. Eine in einen Kreis
eingeschriebene Nummer
bezeichnet einen Demontage-
schritt.
3. Eine Erläuterung der Arbeiten
und Hinweise ist durch ablese-
freundliche Symbolmarkierun-
gen 3 gegeben. Die
Bedeutungen der Symbolmar-
kierungen sind auf der nächsten
Seite aufgeführt.
4. Eine Arbeitsanweisungstabelle
4 begleitet das Explosionsdia-
gramm und gibt die Arbeitsrei-
henfolge, Bezeichnung der
Teile, Hinweise zu den Arbeiten
usw. an.
5. Der Umfang des Ausbaus 5 ist
in der Arbeitsanweisungstabelle
aufgeführt, um nicht erforderli-
che Ausbauarbeiten zu vermei-
den.
6. Für Arbeiten, für die weitere
Informationen benötigt werden,
sind schrittweise Ergänzungen
6 zusätzlich zu dem Explosi-
onsdiagramm und der Arbeitsan-
weisungstabelle aufgeführt.
FORMAT DU MANUEL
Dans ce manuel, toutes les procédures
sont décrites pas à pas. Les informations
ont été condensées pour fournir au méca-
nicien un guide pratique et facile à lire,
contenant des explications claires pour
toutes les procédures de démontage,
réparation, remontage et vérification.
Dans ce nouveau format, l’état d’un
composant défectueux est suivi d’une
flèche qui indique les mesures à prendre.
Exemple:
Roulements
Piqûres/endommagement → Rempla-
cer.
COMMENT LIRE LES DESCRIP-
TIONS
Chaque section détaillant des étapes de
démontage ou de remontage est précédée
de vues en éclaté qui permettent de clari-
fier ces opérations.
1. Exemple de vue en éclaté 1 clari-
fiant les opérations de démontage et
de remontage.
2. Sur les vues en éclaté, les pièces
sont numérotées 2 dans l’ordre des
opérations à effectuer. Un chiffre
entouré d’un cercle correspond à
une étape de démontage.
3. Les vues en éclaté portent égale-
ment des symboles 3 qui rappel-
lent des points importants à ne pas
oublier. La signification de ces sym-
boles est expliquée à la page sui-
vante.
4. Les vues en éclaté sont suivies d’un
tableau 4 fournissant l’ordre des
opérations, le nom des pièces, des
remarques, etc.
5. Pour éviter la dépose superflue de
pièces, l’étendue de la dépose 5 est
indiquée dans le tableau de descrip-
tion du travail.
6. Pour les travaux qui demandent des
explications supplémentaires, la vue
en éclaté et le tableau sont suivis
d’une description détaillée 6 des
opérations.
FORMATO DEL MANUAL
Todos los procedimientos de este
manual están organizados secuencial-
mente, paso por paso. La información ha
sido recopilada para proporcionar al
mecánico una lectura fácil y material útil
de referencia que contiene amplias expli-
caciones de todos los desmontajes, repa-
raciones e inspecciones.
En este formato revisado, el estado de un
componente defectuoso estará prece-
dido de una flecha y, a continuación, se
indica el procedimiento necesario, por
ejemplo,
Cojinetes
Picaduras/daños → Reemplazar.
CÓMO LEER LAS DESCRIPCIO-
NES
Para ayudar a identificar las piezas o cla-
rificar los pasos de los procedimientos,
se facilitan diagramas de despiece al
comienzo de cada apartado de extracción
y desmontaje.
1. El diagrama de despiece 1 permite
identificar fácilmente los compo-
nentes de las tareas de extracción y
desmontaje.
2. Los números 2 indican el orden de
las tareas del diagrama de despiece.
Los números representados dentro
de un círculo indican un paso de la
tarea de desmontaje.
3. La explicación de las tareas y notas
está representada de forma sencilla
mediante símbolos 3. En la
siguiente página aparece el signifi-
cado de dichos símbolos.
4. El diagrama de despiece incluye
una tabla 4 que explica los pasos
de la tarea, los nombres de las pie-
zas, las notas para las tareas, etc.
5. La tabla de instrucciones incluye
una extensión de la extracción 5
para evitar que se extraigan piezas
innecesariamente.
6. Cuando los contenidos requieran
más información, los suplementos
de formato paso a paso 6 propor-
cionan notas informativas de los
diagramas de despiece y el conte-
nido de la tabla de instrucción.

ILLUSTRATED SYMBOLS
(Refer to the illustration)
Illustrated symbols 1 to 7 are designed as
thumb tabs to indicate the chapter’s number
and content.
1General information
2Specifications
3Regular inspection and adjustments
4Engine
5Chassis
6Electrical
7Tuning
Illustrated symbols 8 to D are used to identify
the specifications appearing in the text.
8With engine mounted
9Special tool
0Filling fluid
ALubricant
BTightening
CSpecified value, Service limit
DResistance (
Ω), Voltage (V), Electric current (A)
Illustrated symbols E to H in the exploded
diagrams indicate grade of lubricant and loca-
tion of lubrication point.
EApply engine oil
FApply molybdenum disulfide oil
GApply lightweight lithium-soap base grease
HApply molybdenum disulfide grease
Illustrated symbols I to J in the exploded
diagrams indicate where to apply a locking
agent and where to install new parts.
IApply locking agent (LOCTITE®)
JUse new one 12
34
56
78
90
AB
CD
EF
GH
IJ
GEN
INFOSPEC
INSP
ADJ
ENG
CHAS–+ELEC
TUN
T R..
EM
BM
New

ABGEBILDETEN
SYMBOL
(Siehe Abbildung)
Die unter 1 bis 7 abgebildeten
Symbole weisen auf die Themen der
einzelnen Kapitel hin.
1Allgemeine Angaben
2Technische Daten
3Regelmäßige Wartungs- und Einstell-
arbeiten
4Motor
5Fahrwerk
6Elektrische Anlage
7Abstimmung
Die Symbole 8 bis D weisen auf
wichtige Angaben im Text hin.
8Wartung mit montiertem Motor mög-
lich
9Spezialwerkzeug
0Art und Menge einzufüllender Flüssig-
keiten
ASchmiermittel
BAnzugsmoment
CVerschleißgrenzen, Toleranzen
DElektrische Sollwerte
Die Symbole E bis H werden in den
Explosionszeichnungen verwendet
und weisen auf Schmier- und Klebe-
mittel sowie die entsprechenden
Stellen hin.
EMotoröl
FMolybdändisulfidöl
GLeichtes Lithiumfett
HMolybdändisulfidfett
Die Symbole I und J werden
ebenfalls in den Explosionszeichnun-
gen verwendet.
IKlebemittel (LOCTITE®)
JNeues Bauteil verwenden
SYMBOLES
GRAPHIQUES
(Voir l’illustration)
Les symboles graphiques 1 à 7 servent
à repérer les différents chapitres et à
indiquer leur contenu.
1
Renseignements généraux
2
Caractéristiques
3
Controles et réglages périodiques
4
Moteur
5
Châssis
6
Partie électrique
7
Mises au point
Les symboles graphiques 8 à D per-
mettent d’identifier les spécifications
encadrées dans le texte.
8
Avec de montage du moteur
9
Outil spécial
0
Liquide de remplissage
A
Lubrifiant
B
Serrage
C
Valeur spécifiée, limite de service
D
Résistance (Ω
), tension (V), intensité (A)
Les symboles graphiques E à H utilisés
dans les vues en éclaté indiquent les
endroit à lubrifier et le type de lubrifiant.
E
Appliquer de l’huile moteur
F
Appliquer de l’huile au bisulfure de moly-
bdène
G
Appliquer de la graisse fluide à base de
savon au lithium
H
Appliquer de la graisse au bisulfure de
molybdène
Les symboles graphiques I à J dans
les vues en éclaté indiquent le produit de
blocage à appliquer et les pièces qui
nécessitent un remplacement.
I
Appliquer un agent de blocage (LOC-
TITE®)
J
Utiliser une pièce neuve.
SÍMBOLOS ILUSTRADOS
(Consulte la ilustración)
Los símbolos ilustrados 1 a 7 están
diseñados como lengüetas a seguir con el
dedo para indicar el número del capítulo
y el contenido.
1
Información general
2
Especificaciones
3
Revisiones y ajustes periódicos
4
Motor
5
Chasis
6
Sistema eléctrico
7
Reglaje
Los símbolos ilustrados 8 a D se utili-
zan para identificar las especificaciones
que aparezcan en el texto.
8
Con el motor montado
9
Herramienta especial
0
Líquido a añadir
A
Lubricante
B
Apriete
C
Valor especificado, límite de servicio
D
Resistencia (Ω
), Voltaje (V), Sistema
eléctrico actual (A)
Los símbolos ilustrados E a H del
diagrama de despiece indican el grado
del lubricante y la ubicación del punto a
lubricar.
E
Aplicar aceite de motor
F
Aplicar aceite de disulfuro de molibdeno
G
Aplicar grasa ligera de litio
H
Aplicar grasa de disulfuro de molibdeno
Los símbolos ilustrados I a J del
diagrama de despiece indican dónde
aplicar un producto de bloqueo y dónde
instalar las nuevas piezas.
I
Aplicar un producto de bloqueo (LOC-
TITE®)
J
Utilizar una pieza nueva

EC090010
INDEX
GENERAL INFORMATION
SPECIFICATIONS
REGULAR INSPECTION AND ADJUSTMENTS
ENGINE
CHASSIS
ELECTRICAL
TUNING

INDEX
INFORMACIÓN
GENERAL
1
ESPECIFICACIONES
SPEC2
REVISIONES Y
AJUSTES
PERIÓDICOS
3
MOTOR
ENG4
CHASIS
CHAS5
SISTEMA
ELÉCTRICO
ELEC6
REGLAJE
TUN7
GEN
INFO
INSP
ADJ
–+
INDEX
RENSEIGNEMENTS
GENERAUX
CARACTERISTI-
QUES
CONTROLES ET
REGLAGES
PERIODIQUES
MOTEUR
CHASSIS
PARTIE
ELECTRIQUE
MISES AU POINT
INDEX
ALLGEMEINE
ANGABEN
TECHNISCHE
DATEN
REGELMÄSSIGE
WARTUNGS- UND
EINSTELLARBEITEN
MOTOR
FAHRWERK
ELEKTRISCHE
ANLAGE
ABSTIMMUNG

EC0A0000
CONTENTS
CHAPTER 1
GENERAL INFORMATION
DESCRIPTION
...........................................1-1
MACHINE IDENTIFICATION
.....................1-2
IMPORTANT INFORMATION
....................1-3
CHECKING OF CONNECTION
.................1-6
SPECIAL TOOLS
......................................1-7
CONTROL FUNCTIONS
..........................1-10
FUEL
........................................................1-14
STARTING AND BREAK-IN
....................1-15
TORQUE-CHECK POINTS
......................1-19
CLEANING AND STORAGE
...................1-20
CHAPTER 2
SPECIFICATIONS
GENERAL SPECIFICATIONS
...................2-1
MAINTENANCE SPECIFICATIONS
..........2-4
GENERAL TORQUE
SPECIFICATIONS
...................................2-20
DEFINITION OF UNITS
...........................2-20
LUBRICATION DIAGRAMS
....................2-21
CABLE ROUTING DIAGRAM
.................2-23
CHAPTER 3
REGULAR INSPECTION
AND ADJUSTMENTS
MAINTENANCE INTERVALS
...................3-1
PRE-OPERATION INSPECTION
AND MAINTENANCE
................................3-4
ENGINE
......................................................3-5
CHASSIS
.................................................3-25
ELECTRICAL
...........................................3-48
