GEN
INFO
OUTILS SPECIAUX
Il est indispensable d’utiliser les outils spéciaux appropriés pour pouvoir effectuer un assemblage et une mise
au point complets et précis. L’utilisation des outils spéciaux corrects permettra d’éviter les endommagements
dus à l’emploi d’outils impropres ou de techniques improvisées. La forme et le numéro de référence des outils
spéciaux pouvant différer selon les pays, il existe parfois deux versions d’un outil. Se reporter à la liste sui-
vante pour éviter toute erreur de commande.
N.B.:
Pour les U.S.A. et le Canada, utiliser les numéros de référence commençant par YM-, YU- ou ACC-.
Pour les autres pays, utiliser les numéros de référence commençant par 90890-.
Numéro de référence Nom et usage de l’outil Illustration
YU-1135-A, 90890-01135 Outil de séparation de carter moteur
Cet outil sert à déposer le vilebrequin de chaque moitié du
carter moteur.YU-1135-A 90890-01135
YU-3097, 90890-01252
YU-1256Comparateur à cadran et support
Support
Ces outils permettent de contrôler la déformation ou la
courbure des pièces.YU-3097
YU-125690890-01252
YU-90050, 90890-01274
YU-90050, 90890-01275
YM-91044, 90890-04081
YU-90063, 90890-01278Outil de montage du vilebrequin
Pot de montage du vilebrequin
Boulon de montage du vilebrequin
Entretoise (outil de montage du vilebrequin)
Adaptateur (M12)
Ces outils servent à poser le vilebrequin.YU-90050
YU-90063
YM-9104490890-01274
90890-01275
90890-01278
90890-04081
YU-1304, 90890-01304 Extracteur d’axe de piston
Cet outil sert à extraire l’axe de piston.YU-1304 90890-01304
YU-24460-01, 90890-01325
YU-33984, 90890-01352Testeur de bouchon de radiateur
Adaptateur
Ces outils sont utilisés pour le contrôle du système de
refroidissement.YU-24460-01
YU-3398490890-01325
90890-01352
YU-33975, 90890-01403 Clé pour écrou de direction
Cet outil sert à serrer l’écrou de blocage de la direction au
couple spécifié.YU-33975 90890-01403
YM-1423, 90890-01423 Outil de maintien de tige d’amortissement
Cet outil s’utilise pour la dépose et le montage de la tige
d’amortissement.YM-1423 90890-01423
OUTILS SPECIAUX
1 - 7
Page 42 of 758
GEN
INFO
YM-01442, 90890-01442 Outil de montage de joint de fourche
Cet outil s’utilise pour le montage des joints d’étanchéité
de fourche.YM-01442 90890-01442
YS-1880-A, 90890-01701 Clé à sangle
Cet outil permet de desserrer ou de serrer l’écrou de fixa-
tion du volant magnétique.YS-1880-A 90890-01701
YU-3112-C, 90890-03112 Multimètre
Cet instrument permet de mesurer la résistance, la tension
de sortie et l’intensité des bobines.YU-3112-C 90890-03112
YM-33277-A, 90890-03141 Lampe stroboscopique
Cet outil permet de contrôler l’avance à l’allumage.YM-33277-A 90890-03141
YM-4019, 90890-04019 Compresseur de ressort de soupape
Cet outil permet de déposer et de poser les ensembles de
soupapes.YM-4019 90890-04019
YM-91042, 90890-04086 Outil de maintien de l’embrayage
Cet outil sert à maintenir l’embrayage lors de la dépose ou
du remontage de l’écrou de fixation de la noix
d’embrayage.YM-91042 90890-04086
YM-4116, 90890-04116
YM-4097, 90890-04097Outil de dépose de guide de soupape
Admission 4,5 mm (0,18 in)
Echappement 5,0 mm (0,20 in)
Cet outil permet de déposer et de poser les guides de sou-
papes.YM-4116
YM-409790890-04116
90890-04097
YM-4117, 90890-04117
YM-4098, 90890-04098Outil de pose de guide de soupape
Admission
Echappement
Cet outil permet de poser les guides de soupapes.YM-4117
YM-409890890-04117
90890-04098
YM-4118, 90890-04118
YM-4099, 90890-04099Alésoir de guide de soupape
Admission 4,5 mm (0,18 in)
Echappement 5,0 mm (0,20 in)
Cet outil permet de réaléser les guides de soupape neufs.YM-4118
YM-409990890-04118
90890-04099
Numéro de référence Nom et usage de l’outil Illustration
OUTILS SPECIAUX
1 - 8
Page 43 of 758
GEN
INFO
YM-04142, 90890-04142 Extracteur de rotor
Cet outil sert à extraire le volant magnétique.YM-04142 90890-04142
YM-34487
90890-06754Testeur d’étincelle dynamique
Contrôleur d’allumage
Cet instrument sert à contrôler les composants du système
d’allumage.YM-34487 90890-06754
YB-35956-A, 90890-06756 Ensemble dépressiomètre/manomètre
Cet outil est utilisé pour contrôler le système d’induction
d’air.YB-35956-A 90890-06756
ACC-QUICK-GS-KT
90890-85505Quick gasket
YAMAHA Bond n°1215
Cet agent d’étanchéité (pâte) s’utilise sur les surfaces de
contact du carter moteur, etc.ACC-QUICK-GS-KT 90890-85505
Numéro de référence Nom et usage de l’outil Illustration
OUTILS SPECIAUX
1 - 9
Page 44 of 758
GEN
INFO
SPEZIALWERKZEUGE
Die folgenden Spezialwerkzeuge sind für korrekte und vollständige Einstell- und Montagearbeiten
unerläßlich. Durch die Verwendung dieser Werkzeuge werden Beschädigungen vermieden, die
beim Gebrauch ungeeigneter Hilfsmittel oder improvisierter Techniken entstehen können. Die Aus-
führung und Teilenummer der Spezialwerkzeuge weicht je nach Bestimmungsland ab. Bei der
Bestellung von Spezialwerkzeugen sollten die im folgenden aufgeführten Bezeichnungen und Teile-
nummern angegeben werden.
HINWEIS:
Teilenummern für U.S.A. und Kanada beginnen mit “YM-”, “YU-” bzw. “ACC-”.
Teilenummern für alle anderen Länder beginnen mit “90890-”.
Teilenummer Werkzeug/Anwendung Abbildung
YU-1135-A, 90890-01135 Kurbelgehäuse-Trennwerkzeug
Zum Ausbau der Kurbelwelle.YU-1135-A 90890-01135
YU-3097, 90890-01252
YU-1256Meßuhr und Ständer
Ständer
Zum Kontrollieren von Bauteilen auf Schlag und Ver-
biegung.YU-3097
YU-125690890-01252
YU-90050, 90890-01274
YU-90050, 90890-01275
YM-91044, 90890-04081
YU-90063, 90890-01278Kurbelwellen-Einbauwerkzeug
Kurbelwellen-Einbaufassung
Kurbelwellen-Einbauschraube
Kurbelwellen-Einbauhülse
Adapter (M12)
Zum Einbau der Kurbelwelle.YU-90050
YU-90063
YM-9104490890-01274
90890-01275
90890-01278
90890-04081
YU-1304, 90890-01304 Kolbenbolzen-Abzieher
Zum Ausbau des Kolbenbolzens.YU-1304 90890-01304
YU-24460-01, 90890-01325
YU-33984, 90890-01352Kühlerverschlußdeckel-Prüfgerät
Adapter
Zur Prüfung des Kühlsystems.YU-24460-01
YU-3398490890-01325
90890-01352
YU-33975, 90890-01403 Hakenschlüssel
Zum vorschriftsmäßigen Festziehen der Lenkkopf-
Ringmutter.YU-33975 90890-01403
YM-1423, 90890-01423 Dämpferrohr-Halter
Zum Aus- und Einbau des Dämpferrohrs.YM-1423 90890-01423
SPEZIALWERKZEUGE
1 - 7

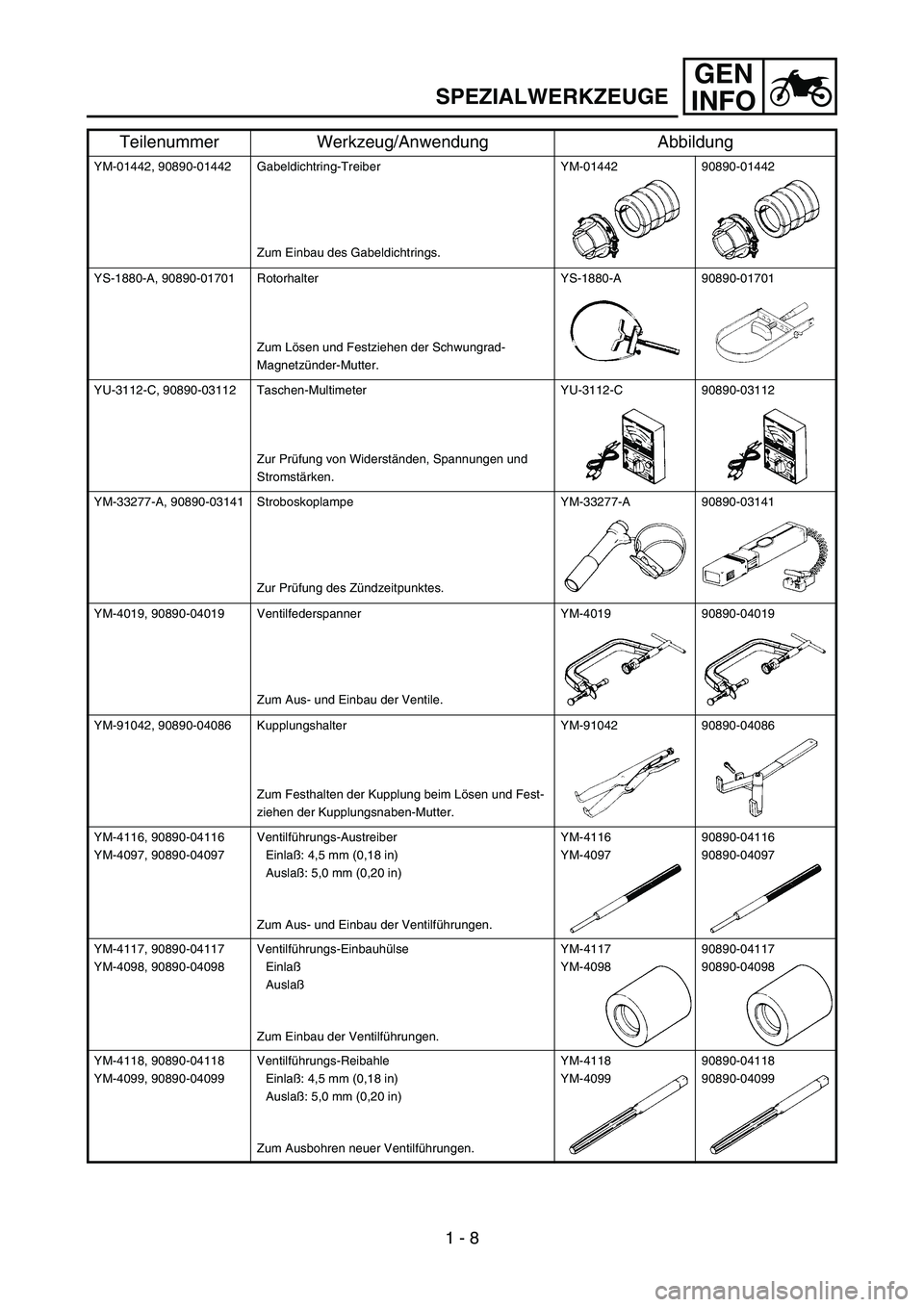

Page 45 of 758
GEN
INFO
YM-01442, 90890-01442 Gabeldichtring-Treiber
Zum Einbau des Gabeldichtrings.YM-01442 90890-01442
YS-1880-A, 90890-01701 Rotorhalter
Zum Lösen und Festziehen der Schwungrad-
Magnetzünder-Mutter.YS-1880-A 90890-01701
YU-3112-C, 90890-03112 Taschen-Multimeter
Zur Prüfung von Widerständen, Spannungen und
Stromstärken.YU-3112-C 90890-03112
YM-33277-A, 90890-03141 Stroboskoplampe
Zur Prüfung des Zündzeitpunktes.YM-33277-A 90890-03141
YM-4019, 90890-04019 Ventilfederspanner
Zum Aus- und Einbau der Ventile.YM-4019 90890-04019
YM-91042, 90890-04086 Kupplungshalter
Zum Festhalten der Kupplung beim Lösen und Fest-
ziehen der Kupplungsnaben-Mutter.YM-91042 90890-04086
YM-4116, 90890-04116
YM-4097, 90890-04097Ventilführungs-Austreiber
Einlaß: 4,5 mm (0,18 in)
Auslaß: 5,0 mm (0,20 in)
Zum Aus- und Einbau der Ventilführungen.YM-4116
YM-409790890-04116
90890-04097
YM-4117, 90890-04117
YM-4098, 90890-04098Ventilführungs-Einbauhülse
Einlaß
Auslaß
Zum Einbau der Ventilführungen.YM-4117
YM-409890890-04117
90890-04098
YM-4118, 90890-04118
YM-4099, 90890-04099Ventilführungs-Reibahle
Einlaß: 4,5 mm (0,18 in)
Auslaß: 5,0 mm (0,20 in)
Zum Ausbohren neuer Ventilführungen.YM-4118
YM-409990890-04118
90890-04099
Teilenummer Werkzeug/Anwendung Abbildung
SPEZIALWERKZEUGE
1 - 8
Page 46 of 758
GEN
INFO
YM-04142, 90890-04142 Rotorabzieher
Zum Ausbau des Lichtmaschinenrotors.YM-04142 90890-04142
YM-34487
90890-06754Zündfunkenstrecken-Tester
Zündungstester
Zur Prüfung des Zündsystems.YM-34487 90890-06754
YB-35956-A, 90890-06756 Manometersatz
Zur Prüfung des Sekundärluftsystems.YB-35956-A 90890-06756
ACC-QUICK-GS-KT
90890-85505Quick Gasket
YAMAHA-Dichtmasse Nr.1215
Zum Abdichten von Kurbelgehäuse-Paßflächen und
dergleichen.ACC-QUICK-GS-KT 90890-85505
Teilenummer Werkzeug/Anwendung Abbildung
SPEZIALWERKZEUGE
1 - 9
Page 47 of 758
GEN
INFO
HERRAMIENTAS ESPECIALES
Para realizar un reglaje y un montaje completos y precisos es necesario utilizar las herramientas especiales
adecuadas. Con el uso de las herramientas especiales correctas evitará los daños provocados por herramientas
inadecuadas o técnicas improvisadas. La forma y el número de referencia de las herramientas especiales varía
según los países, por lo que se suministran dos tipos. Cuando efectúe un pedido, consulte el listado que se
adjunta para evitar errores.
NOTA:
Para EE.UU. y Canadá utilice las referencias que empiezan por “YM-”, “YU-” o “ACC-”.
Para el resto del mundo utilice las referencias que empiezan por “90890-”.
Referencia Nombre de la herramienta/Cómo se utiliza Ilustración
YU-1135-A, 90890-01135 Herramienta de separación del cárter
Esta herramienta se utiliza para extraer el cigüeñal del cár-
ter.YU-1135-A 90890-01135
YU-3097, 90890-01252
YU-1256Galga de cuadrante y soporte
Soporte
Estas herramientas se utilizan para comprobar el descen-
tramiento o la deformación de todas las piezas.YU-3097
YU-125690890-01252
YU-90050, 90890-01274
YU-90050, 90890-01275
YM-91044, 90890-04081
YU-90063, 90890-01278Instalador del cigüeñal
Guía de montaje del cigüeñal
Tornillo de montaje del cigüeñal
Espaciador (instalador de cigüeñal)
Adaptador (M12)
Estas herramientas se utilizan para instalar el cigüeñal.YU-90050
YU-90063
YM-9104490890-01274
90890-01275
90890-01278
90890-04081
YU-1304, 90890-01304 Extractor de pasador de pistón
Esta herramienta se utiliza para extraer el pasador de pis-
tón.YU-1304 90890-01304
YU-24460-01, 90890-01325
YU-33984, 90890-01352Comprobador del tapón del radiador
Adaptador
Estas herramientas se utilizan para comprobar el sistema
de refrigeración.YU-24460-01
YU-3398490890-01325
90890-01352
YU-33975, 90890-01403 Llave para tuercas anulares
Esta herramienta se utiliza para apretar la tuerca anular de
la dirección con el par especificado.YU-33975 90890-01403
YM-1423, 90890-01423 Soporte de varilla de amortiguador
Utilice esta herramienta para extraer e instalar la varilla
del amortiguador.YM-1423 90890-01423
HERRAMIENTAS ESPECIALES
1 - 7
Page 48 of 758
GEN
INFO
YM-01442, 90890-01442 Montador de juntas de horquilla
Esta herramienta se utiliza para instalar la junta de aceite
de la horquilla.YM-01442 90890-01442
YS-1880-A, 90890-01701 Soporte de roldana
Esta herramienta se utiliza para aflojar o apretar la tuerca
de sujeción de la magneto del volante.YS-1880-A 90890-01701
YU-3112-C, 90890-03112 Comprobador de bolsillo
Utilice esta herramienta para comprobar la resistencia, la
tensión de salida y el amperaje de la bobina.YU-3112-C 90890-03112
YM-33277-A, 90890-03141 Lámpara estroboscópica
Esta herramienta es necesaria para comprobar el reglaje
del encendido.YM-33277-A 90890-03141
YM-4019, 90890-04019 Compresor de muelle de válvula
Esta herramienta es necesaria para extraer e instalar los
conjuntos de válvulas.YM-4019 90890-04019
YM-91042, 90890-04086 Herramienta de sujeción del embrague
Esta herramienta se utiliza para sujetar el embrague mien-
tras se extrae o se instala la tuerca de sujeción del resalte
de embrague.YM-91042 90890-04086
YM-4116, 90890-04116
YM-4097, 90890-04097Extractor de guías de válvula
Admisión 4,5 mm (0,18 in)
Escape 5,0 mm (0,20 in)
Esta herramienta es necesaria para extraer e instalar las
guías de válvulas.YM-4116
YM-409790890-04116
90890-04097
YM-4117, 90890-04117
YM-4098, 90890-04098Montador de guías de válvula
Admisión
Escape
Esta herramienta es necesaria para instalar las guías de
válvulas.YM-4117
YM-409890890-04117
90890-04098
YM-4118, 90890-04118
YM-4099, 90890-04099Rectificador de guías de válvula
Admisión 4,5 mm (0,18 in)
Escape 5,0 mm (0,20 in)
Esta herramienta es necesaria para rectificar las guías de
válvula nuevas.YM-4118
YM-409990890-04118
90890-04099
Referencia Nombre de la herramienta/Cómo se utiliza Ilustración
HERRAMIENTAS ESPECIALES
1 - 8
Page 49 of 758
GEN
INFO
YM-04142, 90890-04142 Extractor de rotor
Esta herramienta se utiliza para extraer la magneto del
volante.YM-04142 90890-04142
YM-34487
90890-06754Comprobador de bujías dinámico
Comprobador de encendido
Este instrumento es necesario para comprobar los compo-
nentes del sistema de encendido.YM-34487 90890-06754
YB-35956-A, 90890-06756 Juego de comprobación de vacío/presión en la bomba
Esta herramienta se usa para comprobar el sistema de
inducción de aire.YB-35956-A 90890-06756
ACC-QUICK-GS-KT
90890-85505Quick gasket
YAMAHA Bond Nº1215
Este sellador (Bond) se utiliza para las superficies de con-
tacto del cárter, etc.ACC-QUICK-GS-KT 90890-85505
Referencia Nombre de la herramienta/Cómo se utiliza Ilustración
HERRAMIENTAS ESPECIALES
1 - 9
Page 50 of 758
1 - 10
GEN
INFO
CONTROL FUNCTIONS
EC150000
CONTROL FUNCTIONS
MAIN SWITCH
Functions of the respective switch positions
are as follows:
ON:
The engine can be started only at this position.
OFF:
All electrical circuits are switched off.
Main switch indicator light
The main switch 1 is equipped with an indica-
tor light 2 to avoid forgetting to turn it off. This
light functions as follows.
It lights up with the main switch “ON”.
It goes out when the engine increases its
speed after being started.
It lights up again when the engine is stopped.
NOTE:
If the indicator light will not light up with the
main switch “ON”, it shows a lack of the battery
voltage. Recharge the battery.
EC151000
“ENGINE STOP” BUTTON
The “ENGINE STOP” button 1 is located on
the left handlebar. Continue pushing the
“ENGINE STOP” button till the engine comes
to a stop.
START SWITCH
The start switch 1 is located on the right han-
dlebar. Push this switch to crank the engine
with the starter.
