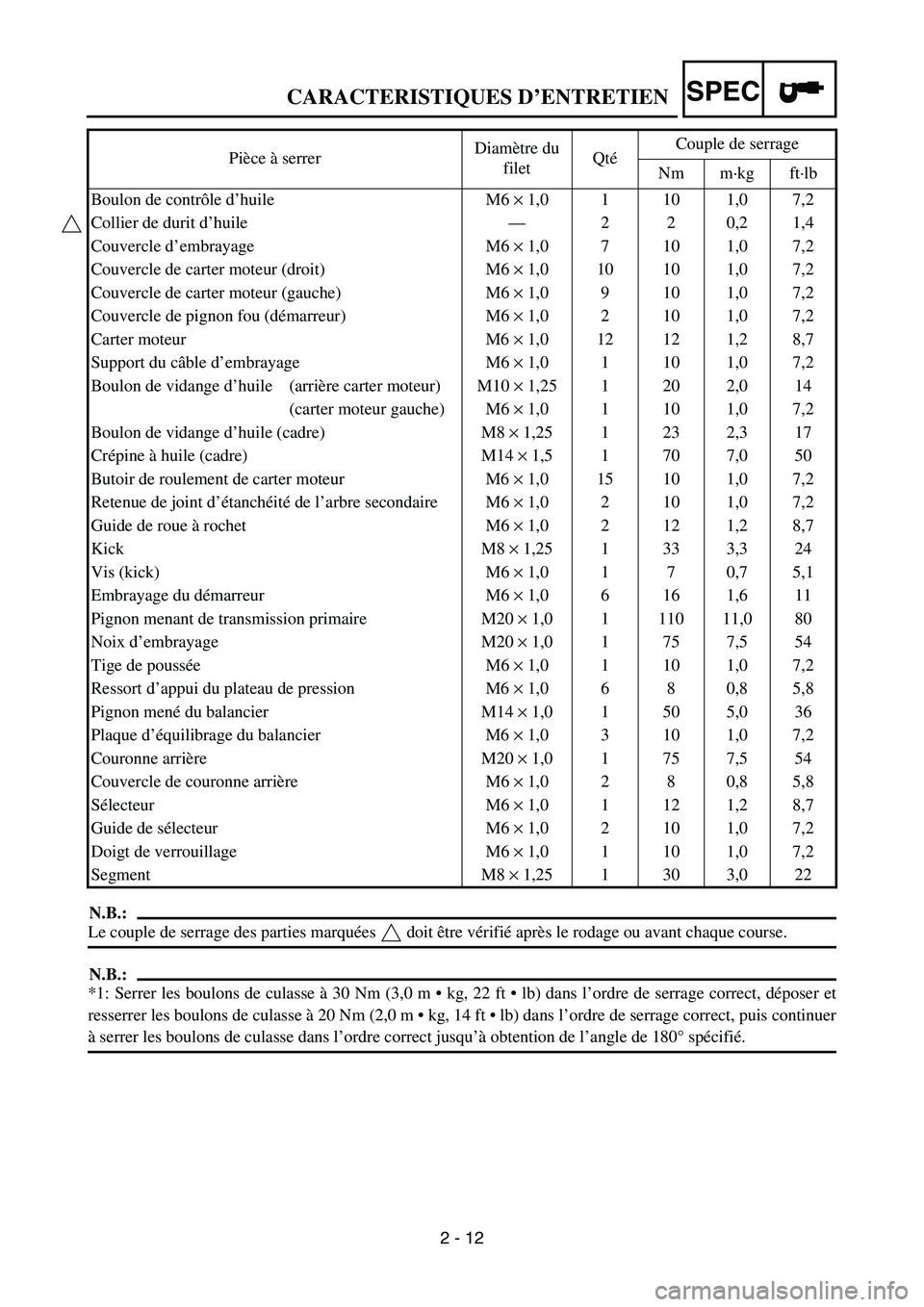

SPEC
2 - 12
N.B.:
Le couple de serrage des parties marquées doit être vérifié après le rodage ou avant chaque course.
N.B.:
*1: Serrer les boulons de culasse à 30 Nm (3,0 m kg, 22 ft lb) dans l’ordre de serrage correct, déposer et
resserrer les boulons de culasse à 20 Nm (2,0 m kg, 14 ft lb) dans l’ordre de serrage correct, puis continuer
à serrer les boulons de culasse dans l’ordre correct jusqu’à obtention de l’angle de 180° spécifié. Boulon de contrôle d’huile M6 × 1,0 1 10 1,0 7,2
Collier de durit d’huile—220,21,4
Couvercle d’embrayage M6 × 1,0 7 10 1,0 7,2
Couvercle de carter moteur (droit) M6 × 1,0 10 10 1,0 7,2
Couvercle de carter moteur (gauche) M6 × 1,0 9 10 1,0 7,2
Couvercle de pignon fou (démarreur) M6 × 1,0 2 10 1,0 7,2
Carter moteur M6 × 1,0 12 12 1,2 8,7
Support du câble d’embrayage M6 × 1,0 1 10 1,0 7,2
Boulon de vidange d’huile (arrière carter moteur) M10 × 1,25 1 20 2,0 14
(carter moteur gauche) M6 × 1,0 1 10 1,0 7,2
Boulon de vidange d’huile (cadre) M8 × 1,25 1 23 2,3 17
Crépine à huile (cadre) M14 × 1,5 1 70 7,0 50
Butoir de roulement de carter moteur M6 × 1,0 15 10 1,0 7,2
Retenue de joint d’étanchéité de l’arbre secondaire M6 × 1,0 2 10 1,0 7,2
Guide de roue à rochet M6 × 1,0 2 12 1,2 8,7
Kick M8 × 1,25 1 33 3,3 24
Vis (kick) M6 × 1,0 1 7 0,7 5,1
Embrayage du démarreur M6 × 1,0 6 16 1,6 11
Pignon menant de transmission primaire M20 × 1,0 1 110 11,0 80
Noix d’embrayage M20 × 1,0 1 75 7,5 54
Tige de pousséeM6 × 1,0 1 10 1,0 7,2
Ressort d’appui du plateau de pression M6 × 1,0 6 8 0,8 5,8
Pignon mené du balancier M14 × 1,0 1 50 5,0 36
Plaque d’équilibrage du balancier M6 × 1,0 3 10 1,0 7,2
Couronne arrière M20 × 1,0 1 75 7,5 54
Couvercle de couronne arrière M6 × 1,0 2 8 0,8 5,8
Sélecteur M6 × 1,0 1 12 1,2 8,7
Guide de sélecteur M6 × 1,0 2 10 1,0 7,2
Doigt de verrouillage M6 × 1,0 1 10 1,0 7,2
Segment M8 × 1,25 1 30 3,0 22 Pièce à serrerDiamètre du
filetQtéCouple de serrage
Nm m·kg ft·lb
CARACTERISTIQUES D’ENTRETIEN
Page 122 of 786
SPEC

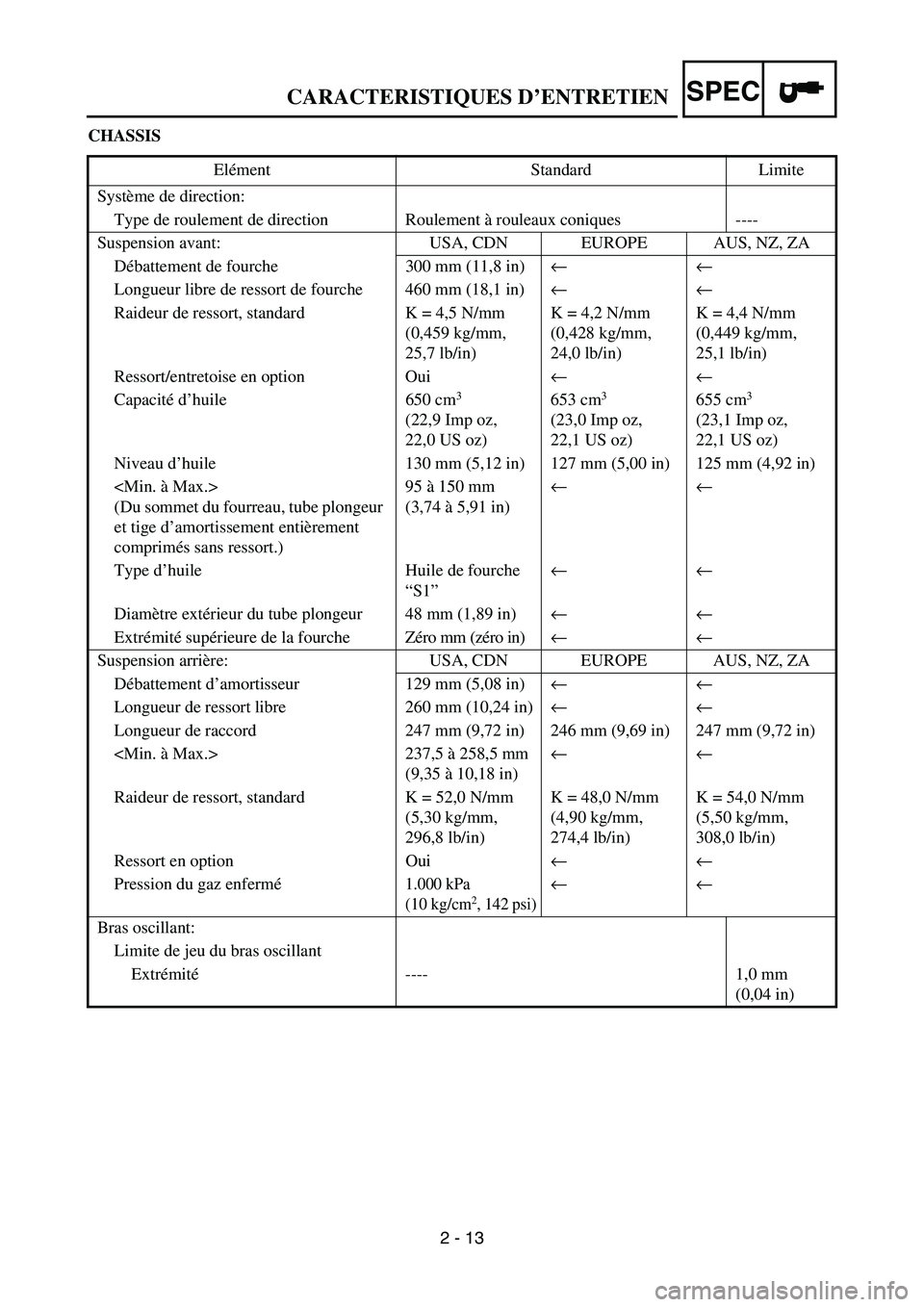

2 - 13 CHASSIS
Elément Standard Limite
Système de direction:
Type de roulement de direction Roulement à rouleaux coniques ----
Suspension avant: USA, CDN EUROPE AUS, NZ, ZA
Débattement de fourche 300 mm (11,8 in)← ←
Longueur libre de ressort de fourche 460 mm (18,1 in)← ←
Raideur de ressort, standard K = 4,5 N/mm
(0,459 kg/mm,
25,7 lb/in)K = 4,2 N/mm
(0,428 kg/mm,
24,0 lb/in)K = 4,4 N/mm
(0,449 kg/mm,
25,1 lb/in)
Ressort/entretoise en option Oui← ←
Capacité d’huile 650 cm
3
(22,9 Imp oz,
22,0 US oz)653 cm3
(23,0 Imp oz,
22,1 US oz)655 cm3
(23,1 Imp oz,
22,1 US oz)
Niveau d’huile 130 mm (5,12 in) 127 mm (5,00 in) 125 mm (4,92 in)
(Du sommet du fourreau, tube plongeur
et tige d’amortissement entièrement
comprimés sans ressort.)95 à 150 mm
(3,74 à 5,91 in)← ←
Type d’huile Huile de fourche
“S1”← ←
Diamètre extérieur du tube plongeur 48 mm (1,89 in)← ←
Extrémité supérieure de la fourche Zéro mm (zéro in)← ←
Suspension arrière: USA, CDN EUROPE AUS, NZ, ZA
Débattement d’amortisseur 129 mm (5,08 in)← ←
Longueur de ressort libre 260 mm (10,24 in)← ←
Longueur de raccord 247 mm (9,72 in) 246 mm (9,69 in) 247 mm (9,72 in)
(9,35 à 10,18 in)← ←
Raideur de ressort, standard K = 52,0 N/mm
(5,30 kg/mm,
296,8 lb/in)K = 48,0 N/mm
(4,90 kg/mm,
274,4 lb/in)K = 54,0 N/mm
(5,50 kg/mm,
308,0 lb/in)
Ressort en option Oui← ←
Pression du gaz enfermé
1.000 kPa
(10 kg/cm2, 142 psi)
← ←
Bras oscillant:
Limite de jeu du bras oscillant
Extrémité---- 1,0 mm
(0,04 in)
CARACTERISTIQUES D’ENTRETIEN
Page 123 of 786
SPEC

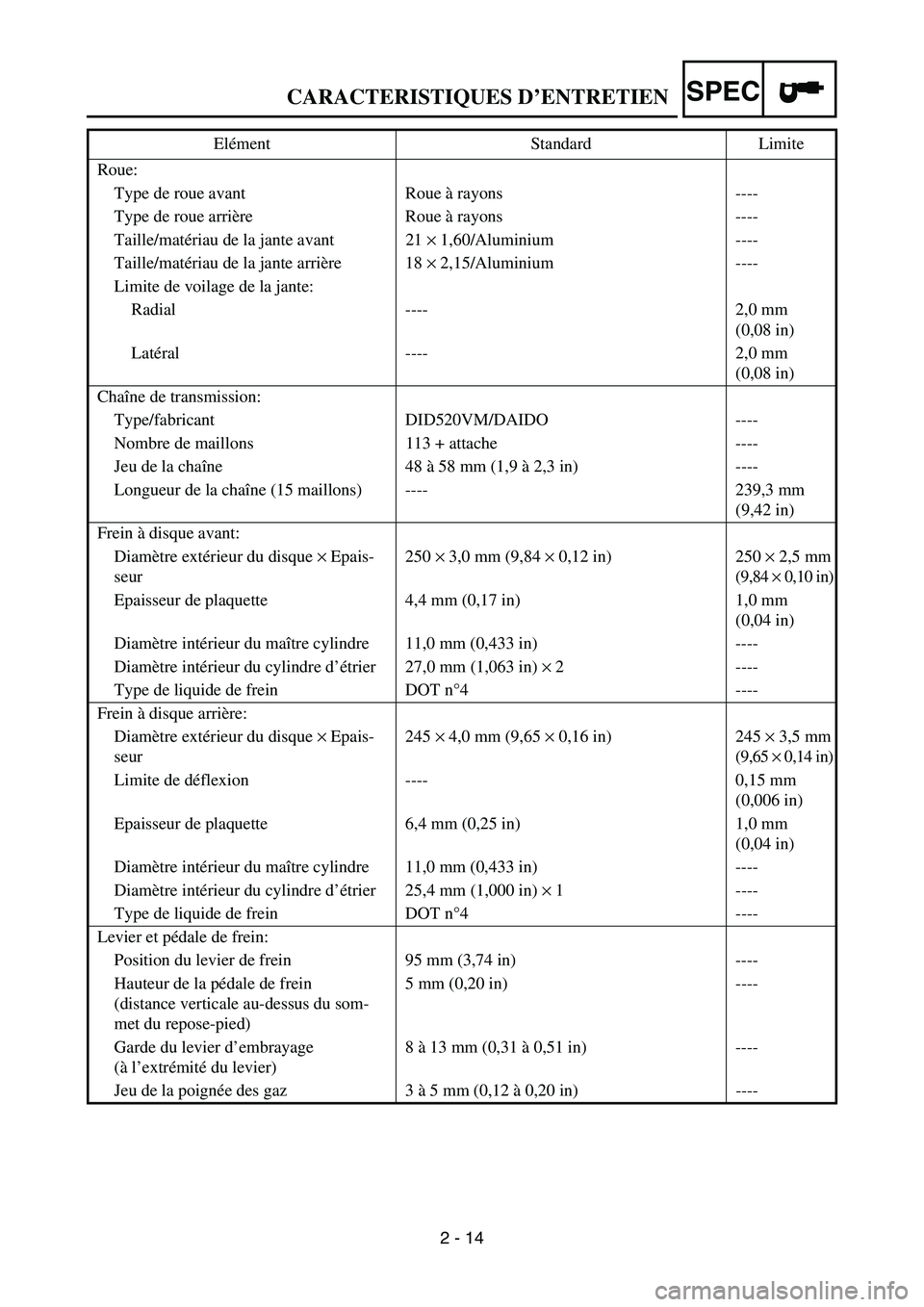

2 - 14 Roue:
Type de roue avant Roue à rayons ----
Type de roue arrière Roue à rayons ----
Taille/matériau de la jante avant 21 × 1,60/Aluminium ----
Taille/matériau de la jante arrière 18 × 2,15/Aluminium ----
Limite de voilage de la jante:
Radial ---- 2,0 mm
(0,08 in)
Latéral ---- 2,0 mm
(0,08 in)
Chaîne de transmission:
Type/fabricant DID520VM/DAIDO ----
Nombre de maillons 113 + attache ----
Jeu de la chaîne 48 à 58 mm (1,9 à 2,3 in) ----
Longueur de la chaîne (15 maillons) ---- 239,3 mm
(9,42 in)
Frein à disque avant:
Diamètre extérieur du disque × Epais-
seur250 × 3,0 mm (9,84 × 0,12 in) 250 × 2,5 mm
(9,84 × 0,10 in)
Epaisseur de plaquette 4,4 mm (0,17 in) 1,0 mm
(0,04 in)
Diamètre intérieur du maître cylindre 11,0 mm (0,433 in) ----
Diamètre intérieur du cylindre d’étrier 27,0 mm (1,063 in) × 2 ----
Type de liquide de frein DOT n°4 ----
Frein à disque arrière:
Diamètre extérieur du disque × Epais-
seur245 × 4,0 mm (9,65 × 0,16 in) 245 × 3,5 mm
(9,65 × 0,14 in)
Limite de déflexion ---- 0,15 mm
(0,006 in)
Epaisseur de plaquette 6,4 mm (0,25 in) 1,0 mm
(0,04 in)
Diamètre intérieur du maître cylindre 11,0 mm (0,433 in) ----
Diamètre intérieur du cylindre d’étrier 25,4 mm (1,000 in) × 1 ----
Type de liquide de frein DOT n°4 ----
Levier et pédale de frein:
Position du levier de frein 95 mm (3,74 in) ----
Hauteur de la pédale de frein
(distance verticale au-dessus du som-
met du repose-pied)5 mm (0,20 in) ----
Garde du levier d’embrayage
(à l’extrémité du levier)8 à 13 mm (0,31 à 0,51 in) ----
Jeu de la poignée des gaz 3 à 5 mm (0,12 à 0,20 in) ---- Elément Standard Limite
CARACTERISTIQUES D’ENTRETIEN
Page 124 of 786
SPEC
2 - 15

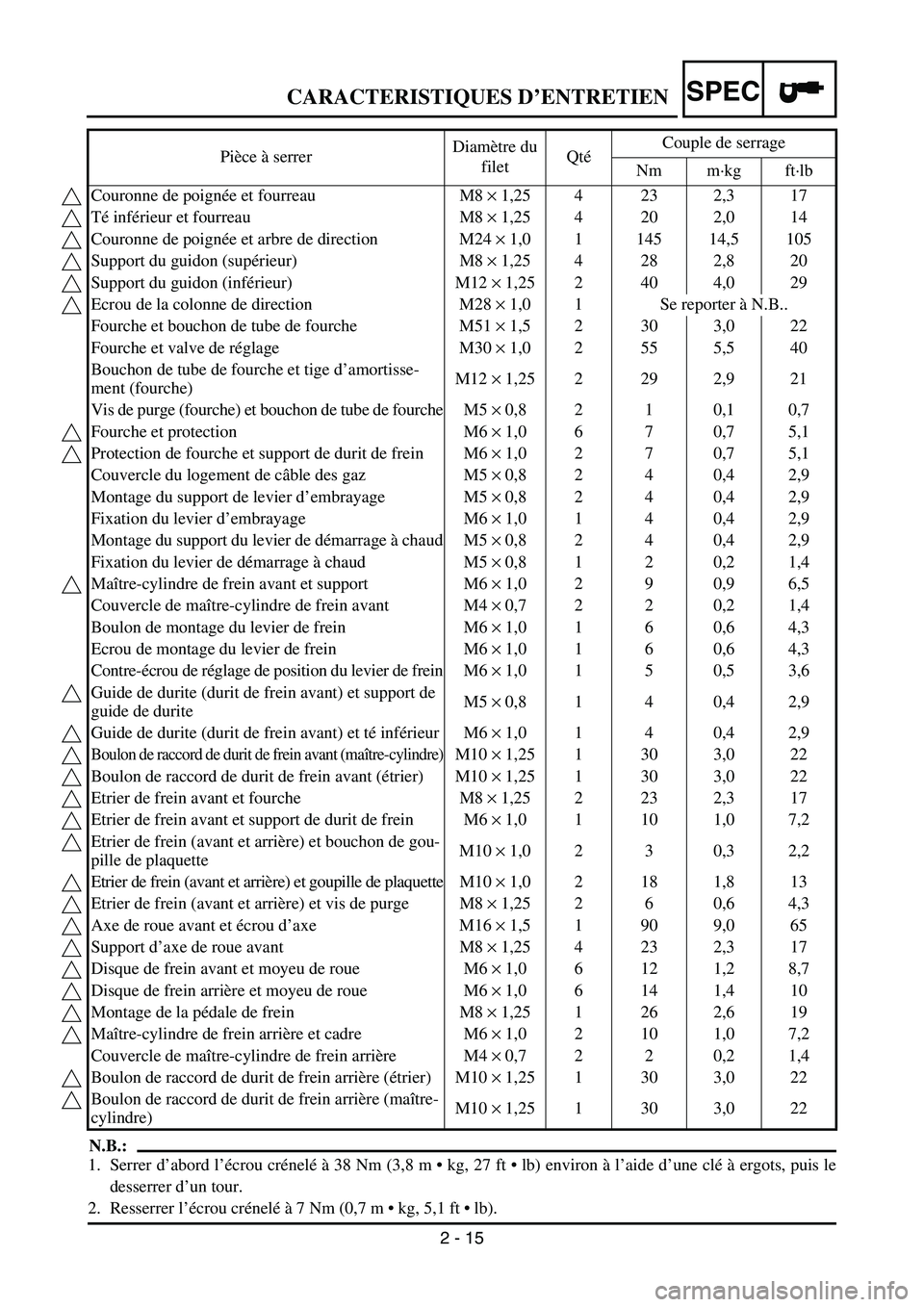

N.B.:
1. Serrer d’abord l’écrou crénelé à 38 Nm (3,8 m kg, 27 ft lb) environ à l’aide d’une clé à ergots, puis le
desserrer d’un tour.
2. Resserrer l’écrou crénelé à 7 Nm (0,7 m kg, 5,1 ft lb). Pièce à serrerDiamètre du
filetQtéCouple de serrage
Nm m·kg ft·lb
Couronne de poignée et fourreau M8 × 1,25 4 23 2,3 17
Té inférieur et fourreau M8 × 1,25 4 20 2,0 14
Couronne de poignée et arbre de direction M24 × 1,0 1 145 14,5 105
Support du guidon (supérieur) M8 × 1,25 4 28 2,8 20
Support du guidon (inférieur) M12 × 1,25 2 40 4,0 29
Ecrou de la colonne de direction M28 × 1,0 1 Se reporter à N.B..
Fourche et bouchon de tube de fourche M51 × 1,5 2 30 3,0 22
Fourche et valve de réglage M30 × 1,0 2 55 5,5 40
Bouchon de tube de fourche et tige d’amortisse-
ment (fourche)M12 × 1,25 2 29 2,9 21
Vis de purge (fourche) et bouchon de tube de fourche M5 × 0,8 2 1 0,1 0,7
Fourche et protection M6 × 1,0 6 7 0,7 5,1
Protection de fourche et support de durit de frein M6 × 1,0 2 7 0,7 5,1
Couvercle du logement de câble des gaz M5 × 0,8 2 4 0,4 2,9
Montage du support de levier d’embrayage M5 × 0,8 2 4 0,4 2,9
Fixation du levier d’embrayage M6 × 1,0 1 4 0,4 2,9
Montage du support du levier de démarrage à chaud M5 × 0,8 2 4 0,4 2,9
Fixation du levier de démarrage à chaud M5 × 0,8 1 2 0,2 1,4
Maître-cylindre de frein avant et support M6 × 1,0 2 9 0,9 6,5
Couvercle de maître-cylindre de frein avant M4 × 0,7 2 2 0,2 1,4
Boulon de montage du levier de frein M6 × 1,0 1 6 0,6 4,3
Ecrou de montage du levier de frein M6 × 1,0 1 6 0,6 4,3
Contre-écrou de réglage de position du levier de frein M6 × 1,0 1 5 0,5 3,6
Guide de durite (durit de frein avant) et support de
guide de duriteM5 × 0,8 1 4 0,4 2,9
Guide de durite (durit de frein avant) et té inférieur M6 × 1,0 1 4 0,4 2,9
Boulon de raccord de durit de frein avant (maître-cylindre)M10 × 1,25 1 30 3,0 22
Boulon de raccord de durit de frein avant (étrier) M10 × 1,25 1 30 3,0 22
Etrier de frein avant et fourche M8 × 1,25 2 23 2,3 17
Etrier de frein avant et support de durit de frein M6 × 1,0 1 10 1,0 7,2
Etrier de frein (avant et arrière) et bouchon de gou-
pille de plaquetteM10 × 1,0 2 3 0,3 2,2
Etrier de frein (avant et arrière) et goupille de plaquette M10 × 1,0 2 18 1,8 13
Etrier de frein (avant et arrière) et vis de purge M8 × 1,25 2 6 0,6 4,3
Axe de roue avant et écrou d’axe M16 × 1,5 1 90 9,0 65
Support d’axe de roue avant M8 × 1,25 4 23 2,3 17
Disque de frein avant et moyeu de roue M6 × 1,0 6 12 1,2 8,7
Disque de frein arrière et moyeu de roue M6 × 1,0 6 14 1,4 10
Montage de la pédale de frein M8 × 1,25 1 26 2,6 19
Maître-cylindre de frein arrière et cadre M6 × 1,0 2 10 1,0 7,2
Couvercle de maître-cylindre de frein arrière M4 × 0,7 2 2 0,2 1,4
Boulon de raccord de durit de frein arrière (étrier) M10 × 1,25 1 30 3,0 22
Boulon de raccord de durit de frein arrière (maître-
cylindre)M10 × 1,25 1 30 3,0 22
CARACTERISTIQUES D’ENTRETIEN
Page 125 of 786
SPEC

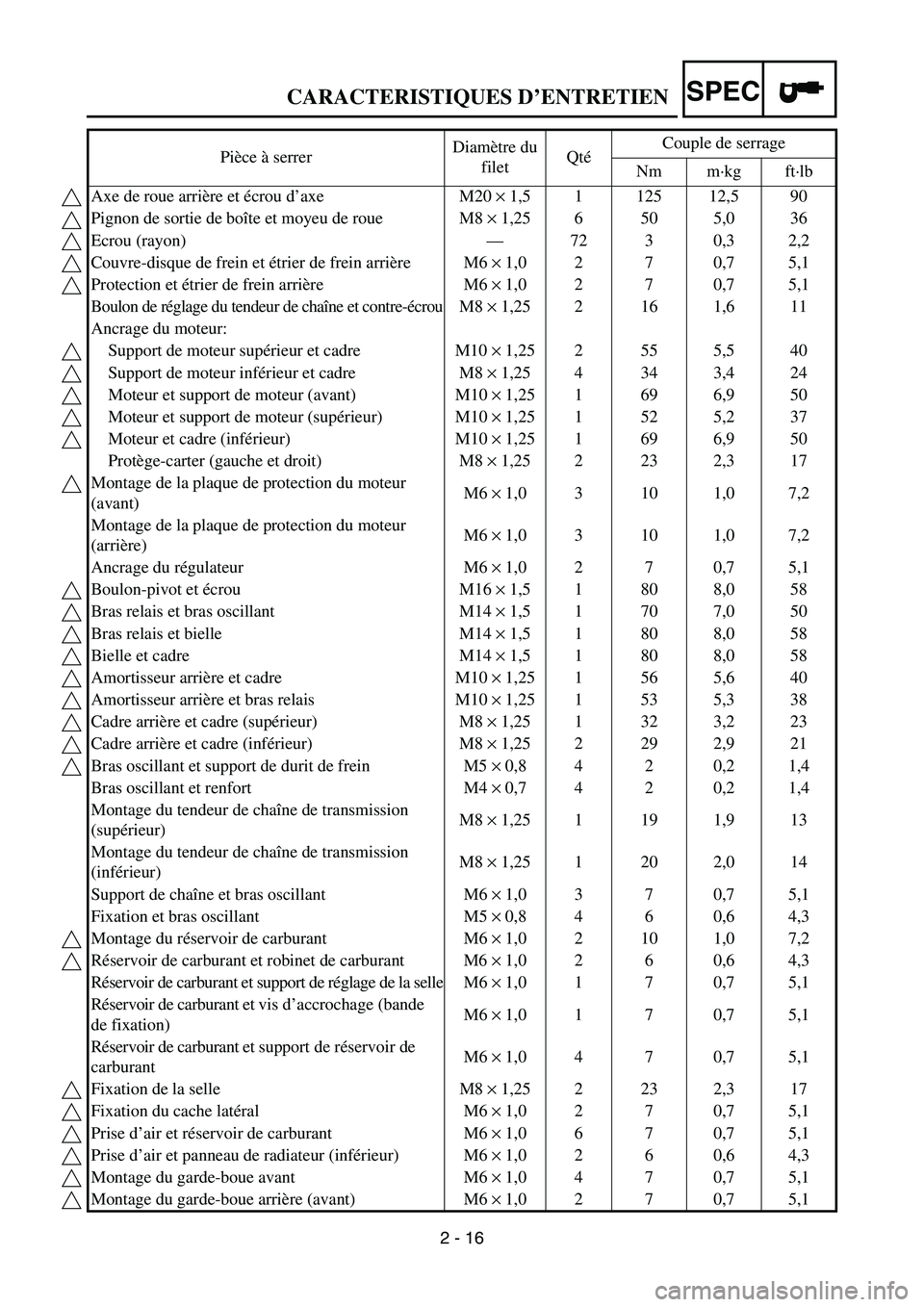

2 - 16 Pièce à serrerDiamètre du
filetQtéCouple de serrage
Nm m·kg ft·lb
Axe de roue arrière et écrou d’axe M20 × 1,5 1 125 12,5 90
Pignon de sortie de boîte et moyeu de roue M8 × 1,25 6 50 5,0 36
Ecrou (rayon)—72 3 0,3 2,2
Couvre-disque de frein et étrier de frein arrière M6 × 1,0 2 7 0,7 5,1
Protection et étrier de frein arrière M6 × 1,0 2 7 0,7 5,1
Boulon de réglage du tendeur de chaîne et contre-écrouM8 × 1,25 2 16 1,6 11
Ancrage du moteur:
Support de moteur supérieur et cadre M10 × 1,25 2 55 5,5 40
Support de moteur inférieur et cadre M8 × 1,25 4 34 3,4 24
Moteur et support de moteur (avant) M10 × 1,25 1 69 6,9 50
Moteur et support de moteur (supérieur) M10 × 1,25 1 52 5,2 37
Moteur et cadre (inférieur) M10 × 1,25 1 69 6,9 50
Protège-carter (gauche et droit) M8 × 1,25 2 23 2,3 17
Montage de la plaque de protection du moteur
(avant)M6 × 1,0 3 10 1,0 7,2
Montage de la plaque de protection du moteur
(arrière)M6 × 1,0 3 10 1,0 7,2
Ancrage du régulateur M6 × 1,0 2 7 0,7 5,1
Boulon-pivot et écrou M16 × 1,5 1 80 8,0 58
Bras relais et bras oscillant M14 × 1,5 1 70 7,0 50
Bras relais et bielle M14 × 1,5 1 80 8,0 58
Bielle et cadre M14 × 1,5 1 80 8,0 58
Amortisseur arrière et cadre M10 × 1,25 1 56 5,6 40
Amortisseur arrière et bras relais M10 × 1,25 1 53 5,3 38
Cadre arrière et cadre (supérieur) M8 × 1,25 1 32 3,2 23
Cadre arrière et cadre (inférieur) M8 × 1,25 2 29 2,9 21
Bras oscillant et support de durit de frein M5 × 0,8 4 2 0,2 1,4
Bras oscillant et renfort M4 × 0,7 4 2 0,2 1,4
Montage du tendeur de chaîne de transmission
(supérieur)M8 × 1,25 1 19 1,9 13
Montage du tendeur de chaîne de transmission
(inférieur)M8 × 1,25 1 20 2,0 14
Support de chaîne et bras oscillant M6 × 1,0 3 7 0,7 5,1
Fixation et bras oscillant M5 × 0,8 4 6 0,6 4,3
Montage du réservoir de carburant M6 × 1,0 2 10 1,0 7,2
Réservoir de carburant et robinet de carburant M6 × 1,0 2 6 0,6 4,3
Réservoir de carburant et support de réglage de la selleM6 × 1,0 1 7 0,7 5,1
Réservoir de carburant et vis d’accrochage (bande
de fixation)M6 × 1,0 1 7 0,7 5,1
Réservoir de carburant et support de réservoir de
carburantM6 × 1,0 4 7 0,7 5,1
Fixation de la selle M8 × 1,25 2 23 2,3 17
Fixation du cache latéral M6 × 1,0 2 7 0,7 5,1
Prise d’air et réservoir de carburant M6 × 1,0 6 7 0,7 5,1
Prise d’air et panneau de radiateur (inférieur) M6 × 1,0 2 6 0,6 4,3
Montage du garde-boue avant M6 × 1,0 4 7 0,7 5,1
Montage du garde-boue arrière (avant) M6 × 1,0 2 7 0,7 5,1
CARACTERISTIQUES D’ENTRETIEN
Page 126 of 786

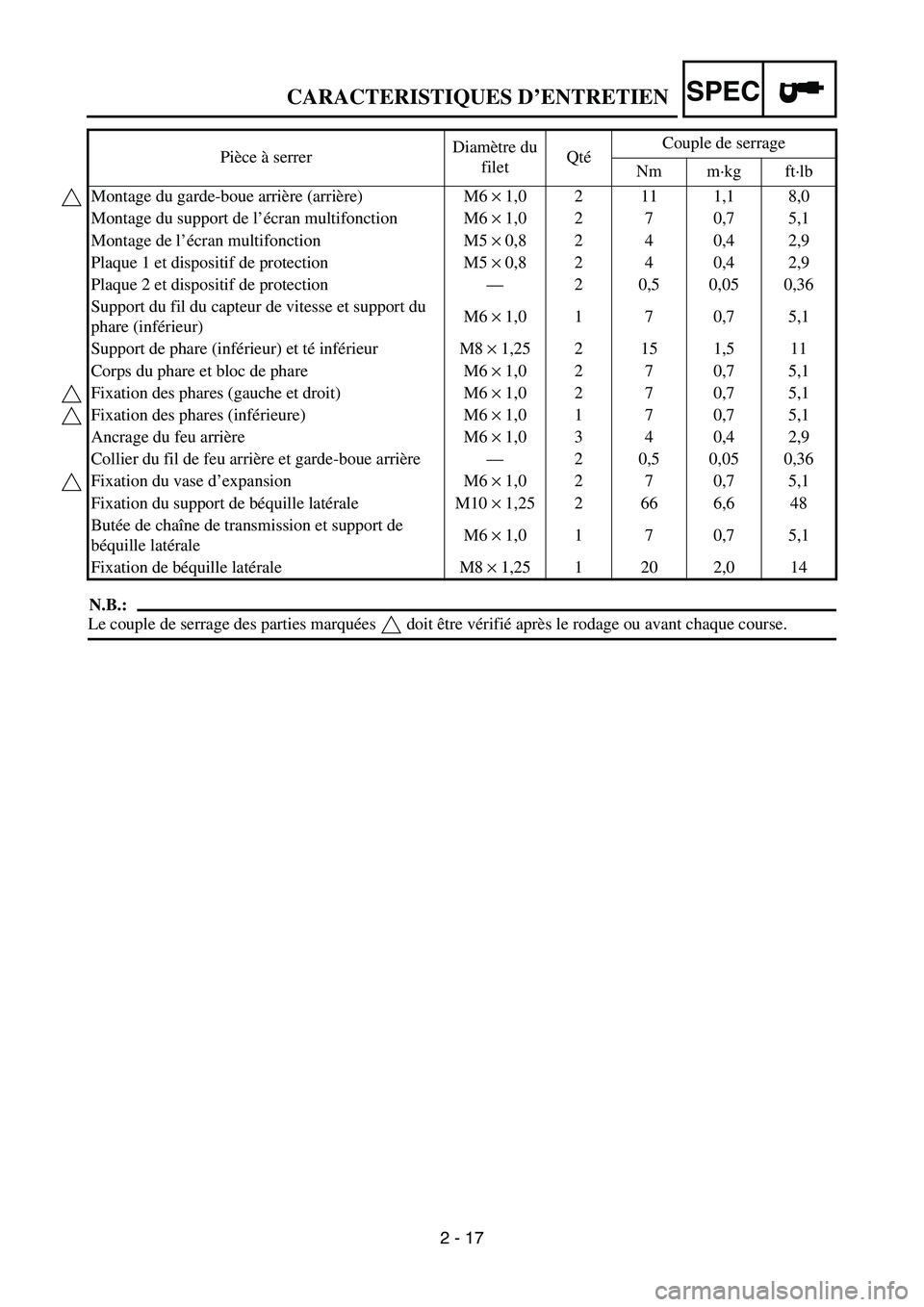

SPEC
2 - 17
N.B.:
Le couple de serrage des parties marquées doit être vérifié après le rodage ou avant chaque course. Montage du garde-boue arrière (arrière) M6 × 1,0 2 11 1,1 8,0
Montage du support de l’écran multifonction M6 × 1,0 2 7 0,7 5,1
Montage de l’écran multifonction M5 × 0,8 2 4 0,4 2,9
Plaque 1 et dispositif de protection M5 × 0,8 2 4 0,4 2,9
Plaque 2 et dispositif de protection—2 0,5 0,05 0,36
Support du fil du capteur de vitesse et support du
phare (inférieur)M6 × 1,0 1 7 0,7 5,1
Support de phare (inférieur) et té inférieur M8 × 1,25 2 15 1,5 11
Corps du phare et bloc de phare M6 × 1,0 2 7 0,7 5,1
Fixation des phares (gauche et droit) M6 × 1,0 2 7 0,7 5,1
Fixation des phares (inférieure) M6 × 1,0 1 7 0,7 5,1
Ancrage du feu arrière M6 × 1,0 3 4 0,4 2,9
Collier du fil de feu arrière et garde-boue arrière—2 0,5 0,05 0,36
Fixation du vase d’expansion M6 × 1,0 2 7 0,7 5,1
Fixation du support de béquille latérale M10 × 1,25 2 66 6,6 48
Butée de chaîne de transmission et support de
béquille latéraleM6 × 1,0 1 7 0,7 5,1
Fixation de béquille latérale M8 × 1,25 1 20 2,0 14 Pièce à serrerDiamètre du
filetQtéCouple de serrage
Nm m·kg ft·lb
CARACTERISTIQUES D’ENTRETIEN
Page 127 of 786
SPEC

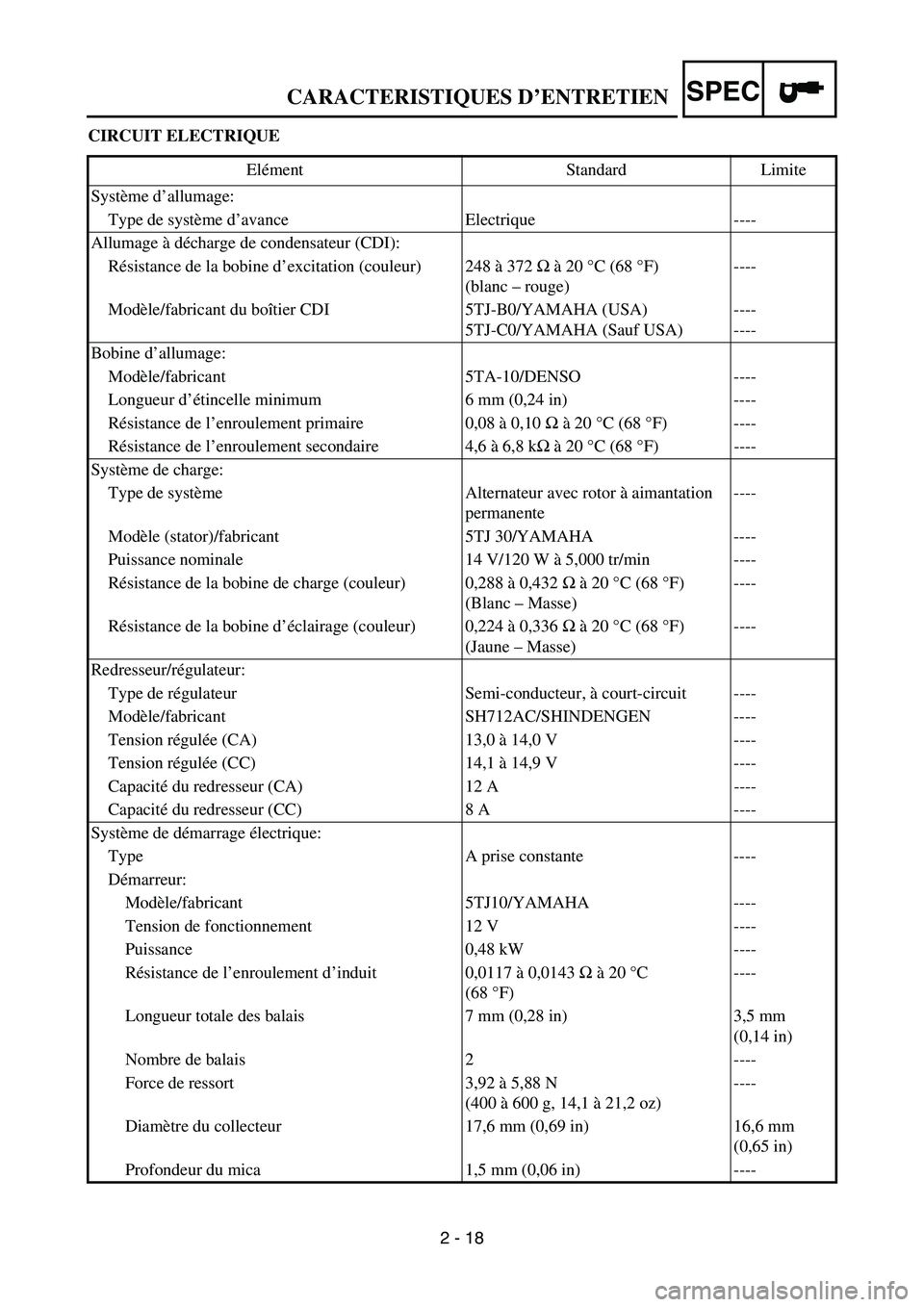

2 - 18 CIRCUIT ELECTRIQUE
Elément Standard Limite
Système d’allumage:
Type de système d’avance Electrique ----
Allumage à décharge de condensateur (CDI):
Résistance de la bobine d’excitation (couleur) 248 à 372 Ω à 20 °C (68 °F)
(blanc – rouge)----
Modèle/fabricant du boîtier CDI 5TJ-B0/YAMAHA (USA)
5TJ-C0/YAMAHA (Sauf USA)----
----
Bobine d’allumage:
Modèle/fabricant 5TA-10/DENSO ----
Longueur d’étincelle minimum 6 mm (0,24 in) ----
Résistance de l’enroulement primaire 0,08 à 0,10 Ω à 20 °C (68 °F) ----
Résistance de l’enroulement secondaire 4,6 à 6,8 kΩ à 20 °C (68 °F) ----
Système de charge:
Type de système Alternateur avec rotor à aimantation
permanente----
Modèle (stator)/fabricant 5TJ 30/YAMAHA ----
Puissance nominale 14 V/120 W à 5,000 tr/min ----
Résistance de la bobine de charge (couleur) 0,288 à 0,432 Ω à 20 °C (68 °F)
(Blanc – Masse)----
Résistance de la bobine d’éclairage (couleur) 0,224 à 0,336 Ω à 20 °C (68 °F)
(Jaune – Masse)----
Redresseur/régulateur:
Type de régulateur Semi-conducteur, à court-circuit ----
Modèle/fabricant SH712AC/SHINDENGEN ----
Tension régulée (CA) 13,0 à 14,0 V ----
Tension régulée (CC) 14,1 à 14,9 V ----
Capacité du redresseur (CA) 12 A ----
Capacité du redresseur (CC) 8 A ----
Système de démarrage électrique:
Type A prise constante ----
Démarreur:
Modèle/fabricant 5TJ10/YAMAHA ----
Tension de fonctionnement 12 V ----
Puissance 0,48 kW ----
Résistance de l’enroulement d’induit 0,0117 à 0,0143 Ω à 20 °C
(68 °F)----
Longueur totale des balais 7 mm (0,28 in) 3,5 mm
(0,14 in)
Nombre de balais 2 ----
Force de ressort 3,92 à 5,88 N
(400 à 600 g, 14,1 à 21,2 oz)----
Diamètre du collecteur 17,6 mm (0,69 in) 16,6 mm
(0,65 in)
Profondeur du mica 1,5 mm (0,06 in) ----
CARACTERISTIQUES D’ENTRETIEN
Page 128 of 786

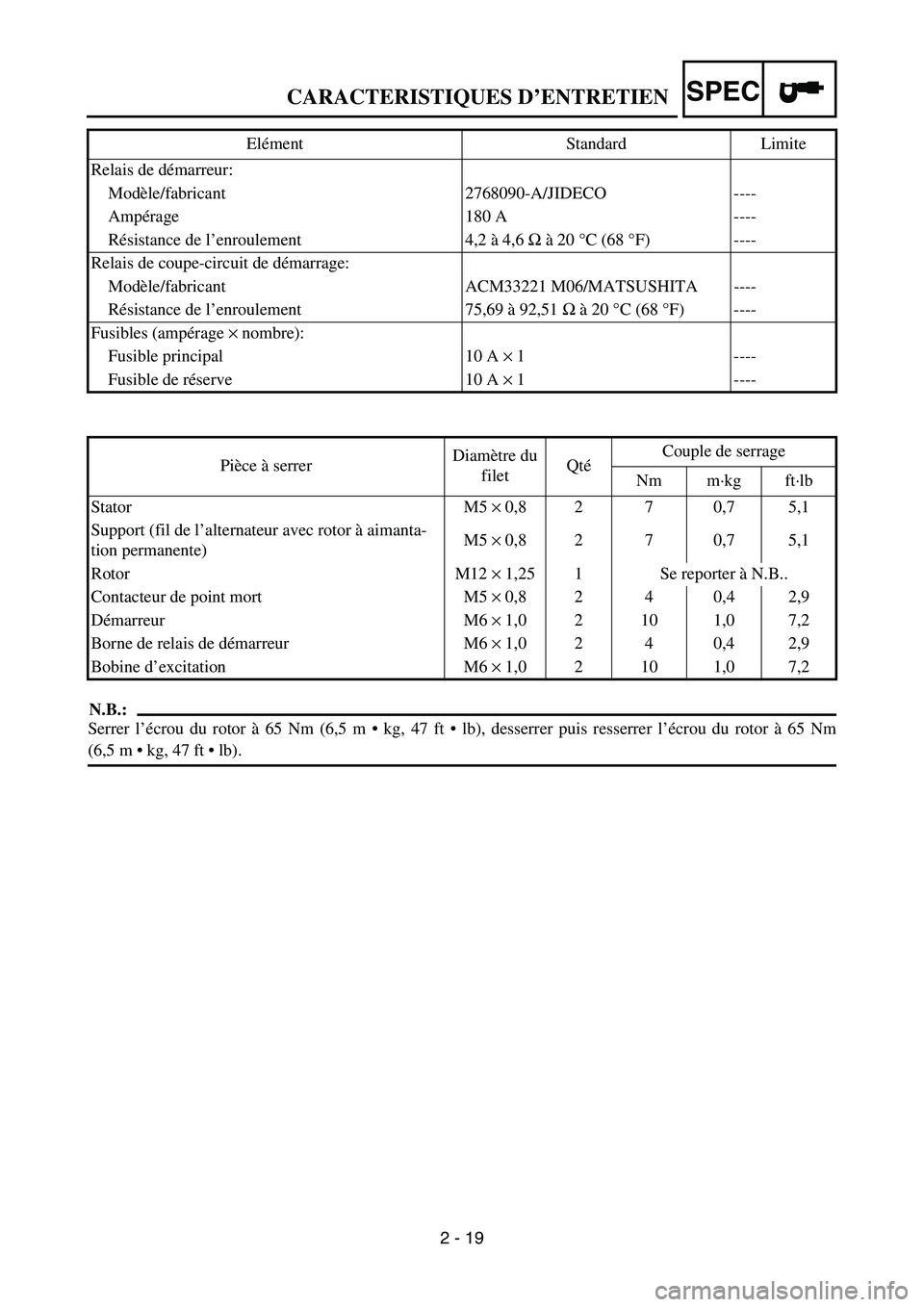

SPEC
2 - 19
N.B.:
Serrer l’écrou du rotor à 65 Nm (6,5 m kg, 47 ft lb), desserrer puis resserrer l’écrou du rotor à 65 Nm
(6,5 m kg, 47 ft lb). Relais de démarreur:
Modèle/fabricant 2768090-A/JIDECO ----
Ampérage 180 A ----
Résistance de l’enroulement 4,2 à 4,6 Ω à 20 °C (68 °F) ----
Relais de coupe-circuit de démarrage:
Modèle/fabricant ACM33221 M06/MATSUSHITA ----
Résistance de l’enroulement 75,69 à 92,51 Ω à 20 °C (68 °F) ----
Fusibles (ampérage × nombre):
Fusible principal 10 A × 1 ----
Fusible de réserve 10 A × 1 ----
Pièce à serrerDiamètre du
filetQtéCouple de serrage
Nm m·kg ft·lb
Stator M5 × 0,8 2 7 0,7 5,1
Support (fil de l’alternateur avec rotor à aimanta-
tion permanente)M5 × 0,8 2 7 0,7 5,1
Rotor M12 × 1,25 1 Se reporter à N.B..
Contacteur de point mort M5 × 0,8 2 4 0,4 2,9
Démarreur M6 × 1,0 2 10 1,0 7,2
Borne de relais de démarreur M6 × 1,0 2 4 0,4 2,9
Bobine d’excitation M6 × 1,0 2 10 1,0 7,2 Elément Standard Limite
CARACTERISTIQUES D’ENTRETIEN
Page 129 of 786
SPEC
2 - 20

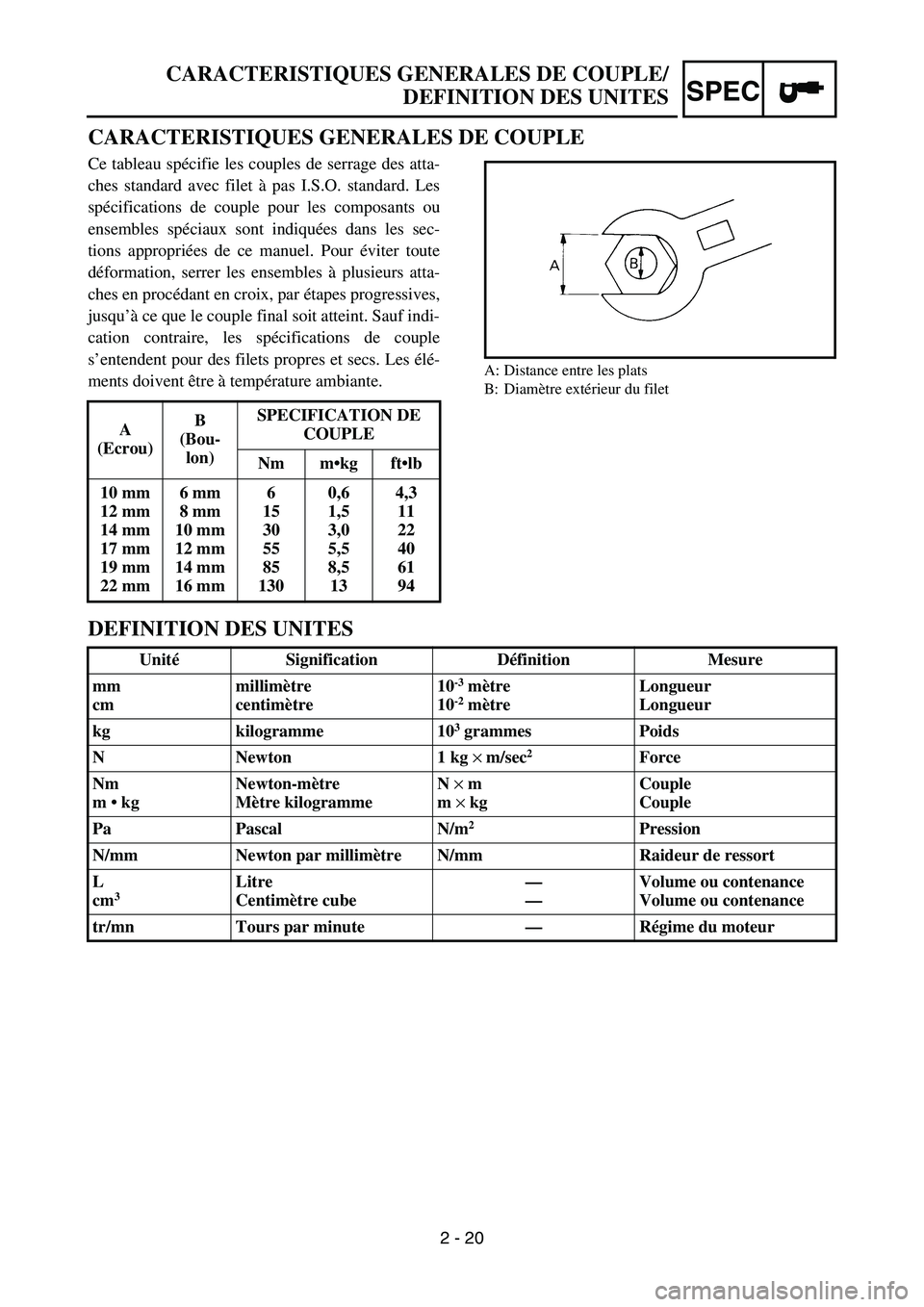

CARACTERISTIQUES GENERALES DE COUPLE
Ce tableau spécifie les couples de serrage des atta-
ches standard avec filet à pas I.S.O. standard. Les
spécifications de couple pour les composants ou
ensembles spéciaux sont indiquées dans les sec-
tions appropriées de ce manuel. Pour éviter toute
déformation, serrer les ensembles à plusieurs atta-
ches en procédant en croix, par étapes progressives,
jusqu’à ce que le couple final soit atteint. Sauf indi-
cation contraire, les spécifications de couple
s’entendent pour des filets propres et secs. Les élé-
ments doivent être à température ambiante.
A: Distance entre les plats
B: Diamètre extérieur du filet
DEFINITION DES UNITES
A
(Ecrou)B
(Bou-
lon)SPECIFICATION DE
COUPLE
Nm mkg ftlb
10 mm
12 mm
14 mm
17 mm
19 mm
22 mm6 mm
8 mm
10 mm
12 mm
14 mm
16 mm6
15
30
55
85
1300,6
1,5
3,0
5,5
8,5
134,3
11
22
40
61
94
UnitéSignification Définition Mesure
mm
cmmillimètre
centimètre10
-3 mètre
10-2 mètreLongueur
Longueur
kg kilogramme 10
3 grammes Poids
N Newton 1 kg ×
m/sec
2Force
Nm
m kgNewton-mètre
Mètre kilogrammeN ×
m
m ×
kgCouple
Couple
Pa Pascal N/m
2Pression
N/mm Newton par millimètre N/mm Raideur de ressort
L
cm
3 Litre
Centimètre cube—
—Volume ou contenance
Volume ou contenance
tr/mn Tours par minute—Régime du moteur
CARACTERISTIQUES GENERALES DE COUPLE/
DEFINITION DES UNITES
Page 130 of 786
SPEC
2 - 1

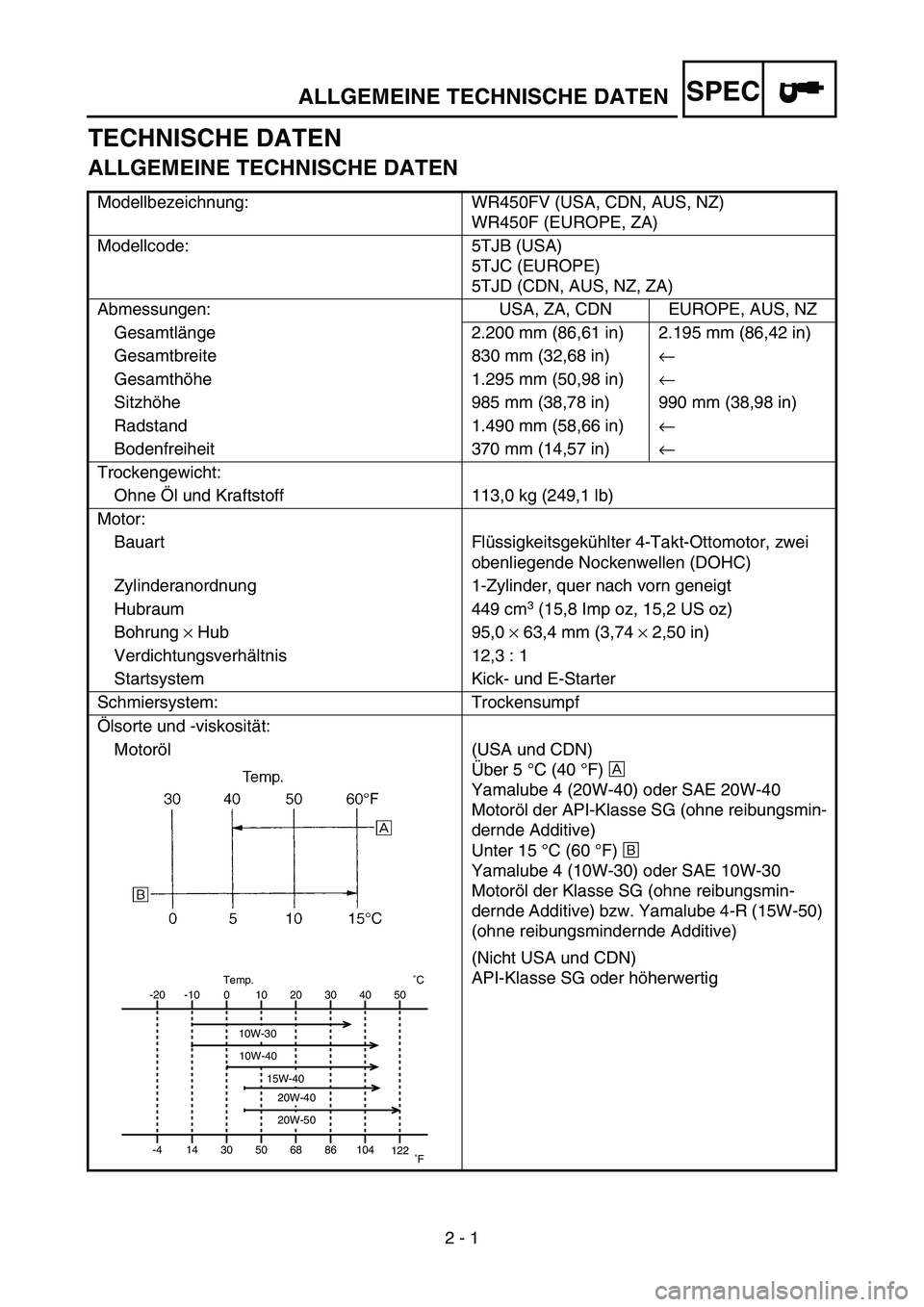

TECHNISCHE DATEN
ALLGEMEINE TECHNISCHE DATEN
Modellbezeichnung: WR450FV (USA, CDN, AUS, NZ)
WR450F (EUROPE, ZA)
Modellcode: 5TJB (USA)
5TJC (EUROPE)
5TJD (CDN, AUS, NZ, ZA)
Abmessungen: USA, ZA, CDN EUROPE, AUS, NZ
Gesamtlänge 2.200 mm (86,61 in) 2.195 mm (86,42 in)
Gesamtbreite 830 mm (32,68 in)←
Gesamthöhe 1.295 mm (50,98 in)←
Sitzhöhe 985 mm (38,78 in) 990 mm (38,98 in)
Radstand 1.490 mm (58,66 in)←
Bodenfreiheit 370 mm (14,57 in)←
Trockengewicht:
Ohne Öl und Kraftstoff 113,0 kg (249,1 lb)
Motor:
Bauart Flüssigkeitsgekühlter 4-Takt-Ottomotor, zwei
obenliegende Nockenwellen (DOHC)
Zylinderanordnung 1-Zylinder, quer nach vorn geneigt
Hubraum 449 cm
3 (15,8 Imp oz, 15,2 US oz)
Bohrung × Hub 95,0 × 63,4 mm (3,74 × 2,50 in)
Verdichtungsverhältnis 12,3 : 1
Startsystem Kick- und E-Starter
Schmiersystem: Trockensumpf
Ölsorte und -viskosität:
Motoröl (USA und CDN)
Über 5 °C (40 °F) È
Yamalube 4 (20W-40) oder SAE 20W-40
Motoröl der API-Klasse SG (ohne reibungsmin-
dernde Additive)
Unter 15 °C (60 °F) É
Yamalube 4 (10W-30) oder SAE 10W-30
Motoröl der Klasse SG (ohne reibungsmin-
dernde Additive) bzw. Yamalube 4-R (15W-50)
(ohne reibungsmindernde Additive)
(Nicht USA und CDN)
API-Klasse SG oder höherwertig
-20
-4-10
140
3010
5020
6830
8640 50
104
122˚CTemp.
˚F
10W-30
10W-40
20W-40
20W-50
15W-40
ALLGEMEINE TECHNISCHE DATEN
