YAMAHA WR 450F 2006 Owners Manual

INSP
ADJ
LUBRIFICATION
Pour assurer le bon fonctionnement de
tous les organes, lubrifier la moto avant
la première utilisation, après le rodage,
ainsi qu’après chaque course.
1
Tous les câbles de commande
2
Pivot de levier d
’embrayage
3
Pivot de sélecteur
4
Pivot de repose-pied
5
Contact entre la poignée des gaz et le gui-
don
6
Chaîne de transmission
7
Portion d
’enroulement du câble
8
Extrémité du câble des gaz
9
Extrémité du câble d
’embrayage
0
Extrémité du câble de démarrage à chaud
È
Utiliser pour ces zones du lubrifiant
Yamaha pour câbles ou un lubrifiant équi-
valent.
É
Utiliser de l
’huile moteur SAE 10W-30
ou un lubrifiant pour chaînes adéquat.
Ê
Lubrifier les zones suivantes à l
’aide de
graisse à savon de lithium de haute qua-
lité, légère.
ATTENTION:
Eliminer tout excédent de graisse et
éviter d’enduire de graisse les disques
des freins.
LUBRIFICATION
SCHMIERUNG
ENGRASE
3 - 47
SCHMIERUNG
Um einen reibungslosen Betrieb zu
gewährleisten, sollte das Motorrad
bei der Instandsetzung, nach dem
Einfahren sowie nach jedem Rennen
sachgemäß geschmiert werden.
1Sämtliche Seilzüge
2Kupplungshebel-Drehpunkt
3Fußschalthebel-Drehpunkt
4Fußrasten-Drehpunkt
5Gasdrehgriff-Kontaktfläche zum Len-
ker
6Antriebskette
7Seilzug-Führung
8Gaszug-Ende
9Kupplungszug-Ende
0Warmstartzug-Ende
ÈYamaha-Seilzugschmiermittel o. Ä
verwenden.
ÉSAE 10W-30 Motoröl oder O-Ring-
Kettenspray verwenden.
ÊHochqualitatives leichtes Lithiumsei-
fenfett verwenden.
ACHTUNG:
Überschüssiges Fett abwischen
und von den Bremsscheiben fern
halten.ENGRASE
A fin de asegurar un funcionamiento
suave de todos los componentes, engrase
la máquina durante la puesta a punto,
después del rodaje y después de cada
carrera.
1
Todos los cables de control
2
Pivote de la maneta de embrague
3
Pivote del pedal de cambio
4
Pivote de la estribera
5
Contacto entre acelerador y manillar
6
Cadena de transmisión
7
Parte enrollada del cable de la guía del
tubo
8
Extremo del cable del acelerador
9
Extremo del cable de embrague
0
Extremo del cable de arranque en caliente
È
Utilice lubricante de cables Yamaha o un
producto equivalente.
É
Utilice aceite de motor SAE 10W-30 o un
lubricante de cadenas adecuado.
Ê
Lubrique las partes siguientes con una
grasa de jabón de litio de buena calidad y
ligera.
ATENCION:
Elimine todo exceso de grasa y evite
que llegue grasa a los discos de freno.

3 - 48
INSP
ADJ
ELECTRICAL/SPARK PLUG INSPECTION
EC370000
ELECTRICAL
EC371001
SPARK PLUG INSPECTION
1. Remove:
Spark plug
2. Inspect:
Electrode 1
Wear/damage → Replace.
Insulator color 2
Normal condition is a medium to light tan
color.
Distinctly different color → Check the
engine condition.
NOTE:
When the engine runs for many hours at low
speeds, the spark plug insulator will become
sooty, even if the engine and carburetor are in
good operating condition.
3. Measure:
Plug gap a
Use a wire gauge or thickness gauge.
Out of specification → Regap.
Spark plug gap:
0.7 ~ 0.8 mm (0.028 ~ 0.031 in)
4. Clean the plug with a spark plug cleaner if
necessary.
5. Tighten:
Spark plug
NOTE:
Before installing a spark plug, clean the gas-
ket surface and plug surface.
Finger-tighten a the spark plug before torqu-
ing to specification b.
T R..13 Nm (1.3 m · kg, 9.4 ft · lb)

INSP
ADJ
PARTIE ELECTRIQUE
CONTROLE DE LA BOUGIE
1. Déposer:
Bougie
2. Contrôler:
Electrode 1
Usure/endommagement → Rem-
placer.
Couleur de l’isolant 2
La couleur normale est une cou-
leur bronze clair ou légèrement
foncé.
Couleur franchement différente
→ Contrôler l’état du moteur.
N.B.:
Lorsque le moteur tourne pendant des
heures à bas régime, l’isolant de la bou-
gie s’encrasse, même si le moteur et le
carburateur sont en bon état de fonction-
nement.
3. Mesurer:
Ecartement a
Utiliser un calibre pour fils ou un
calibre d’épaisseur.
Hors spécifications → Régler.
Ecartement des électrodes:
0,7 à 0,8 mm
(0,028 à 0,031 in)
4. Si nécessaire, nettoyer la bougie à
l’aide d’un nettoie-bougies.
5. Serrer:
Bougie
N.B.:
Avant de monter une bougie, nettoyer
la surface du joint et la surface de la
bougie.
Serrer la bougie à la main a avant de
la serrer au couple correct b.
T R..13 Nm (1,3 m · kg, 9,4 ft · lb)
PARTIE ELECTRIQUE/CONTROLE DE LA BOUGIE
ELEKTRISCHE ANLAGE/ZÜNDKERZE KONTROLLIEREN
SISTEMA ELÉCTRICO/COMPROBACIÓN DE LA BUJÍA
3 - 48
ELEKTRISCHE ANLAGE
ZÜNDKERZE KONTROLLIEREN
1. Demontieren:
Zündkerze
2. Kontrollieren:
Elektrode
1
Verschlissen/beschädigt
→
Erneuern.
Isolator-Färbung
2
Die normale Färbung ist Reh-
braun.
Färbung anormal
→ Zustand
des Motors kontrollieren.
HINWEIS:
Nach zahlreichen Betriebsstunden
im unteren Lastbereich verrußt der
Porzellanisolator, auch wenn Motor
und Vergaser in gutem Zustand sind.
3. Messen:
Elektrodenabstand
a
(mit einer Fühlerlehre)
Nicht nach Vorgabe
→ Korri-
gieren.
Elektrodenabstand:
0,7–0,8 mm
(0,028–0,031 in)
4. Die Zündkerze ggf. mit einem
Zündkerzenreiniger reinigen.
5. Festziehen:
Zündkerze
HINWEIS:
Vor dem Einschrauben der Zünd-
kerze müssen Kerzenkörper und
Dichtfläche gesäubert werden.
Die Zündkerze zuerst handfest
a
und dann mit dem vorgeschriebe-
nen Anzugsmoment
b festziehen.
T R..13 Nm (1,3 m · kg, 9,4 ft · lb)
SISTEMA ELÉCTRICO
COMPROBACIÓN DE LA BUJÍA
1. Extraer:
Bujía
2. Comprobar:
Electrodo 1
Desgaste/daños → Cambiar.
Color del aislamiento 2
En condiciones normales presenta
un color canela entre medio y
claro.
Color claramente distinto →
Comprobar el estado del motor.
NOTA:
Cuando el motor funciona durante
muchas horas a regímenes bajos, el aisla-
miento de la bujía se oscurece aunque el
motor y el carburador funcionen correc-
tamente.
3. Medir:
Distancia entre electrodos a
Utilice una galga de alambres o
una galga de espesores.
Fuera del valor especificado →
Rectificar.
Distancia entre electrodos
de la bujía:
0,7 ~ 0,8 mm
(0,028 ~ 0,031 in)
4. Limpie la bujía con un limpiador de
bujías si es preciso.
5. Apretar:
Bujía
NOTA:
Antes de instalar la bujía limpie la
superficie de la junta y la de la propia
bujía.
Apriete a mano a la bujía antes de
aplicarle el par especificado b.
T R..13 Nm (1,3 m · kg, 9,4 ft · lb)

3 - 49
INSP
ADJ
IGNITION TIMING CHECK
IGNITION TIMING CHECK
1. Remove:
Timing plug 1
1
2. Attach:
Timing light
Inductive tachometer
To the ignition coil lead (orange lead 1).
Timing light:
YM-33277-A/90890-03141
1
3. Adjust:
Engine idling speed
Refer to “IDLE SPEED ADJUSTMENT”.
4. Check:
Ignition timing
Visually check the stationary pointer a is
within the firing range b on the rotor.
Incorrect firing range → Check rotor and
pickup assembly.
5. Install:
Timing plug

INSP
ADJ

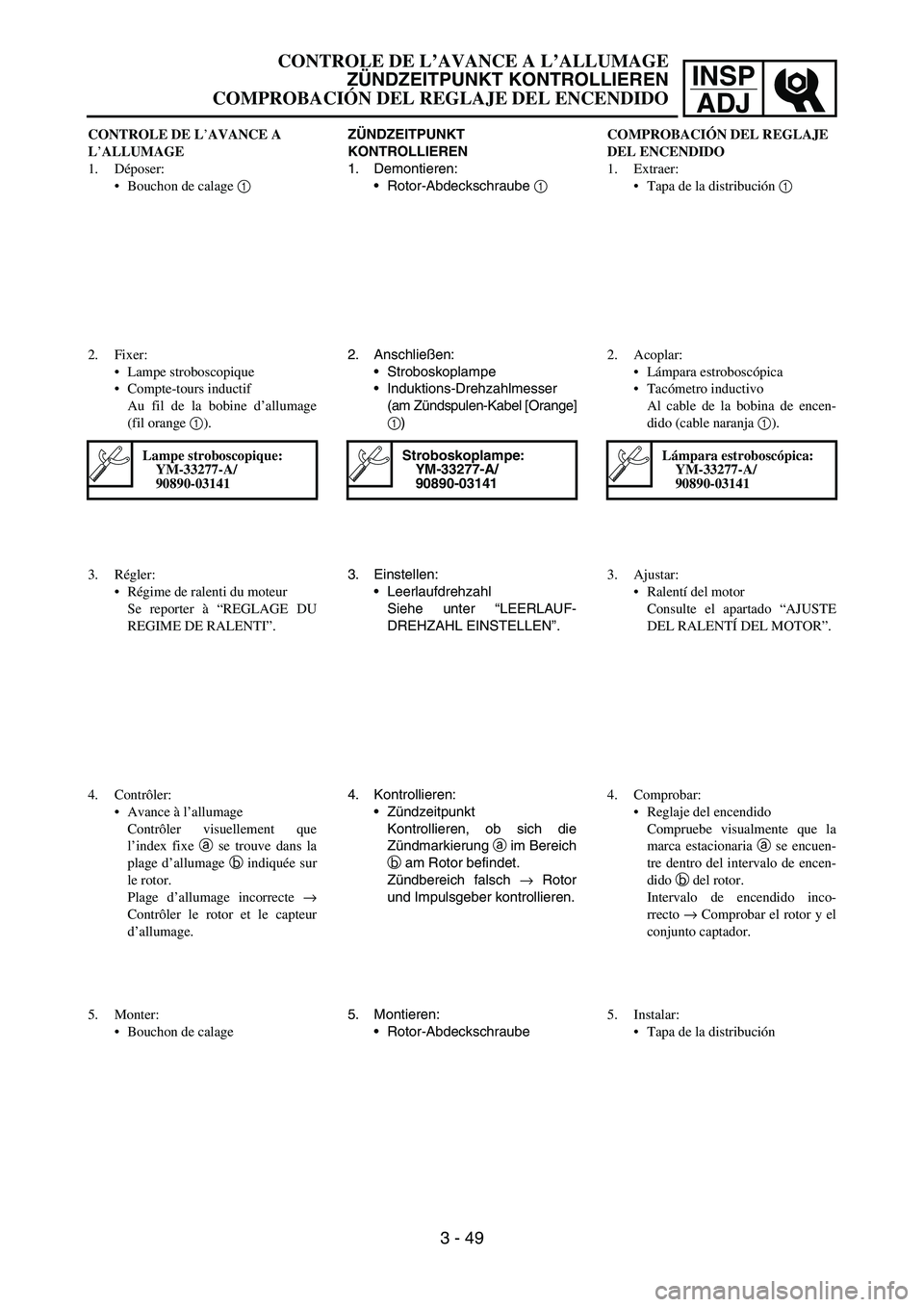

CONTROLE DE L’AVANCE A
L’ALLUMAGE
1. Déposer:
Bouchon de calage 1
2. Fixer:
Lampe stroboscopique
Compte-tours inductif
Au fil de la bobine d’allumage
(fil orange 1).
Lampe stroboscopique:
YM-33277-A/
90890-03141
3. Régler:
Régime de ralenti du moteur
Se reporter à “REGLAGE DU
REGIME DE RALENTI”.
4. Contrôler:
Avance à l’allumage
Contrôler visuellement que
l’index fixe a se trouve dans la
plage d’allumage b indiquée sur
le rotor.
Plage d’allumage incorrecte →
Contrôler le rotor et le capteur
d’allumage.
5. Monter:
Bouchon de calage
CONTROLE DE L’AVANCE A L’ALLUMAGE
ZÜNDZEITPUNKT KONTROLLIEREN
COMPROBACIÓN DEL REGLAJE DEL ENCENDIDO
3 - 49
ZÜNDZEITPUNKT
KONTROLLIEREN
1. Demontieren:
Rotor-Abdeckschraube
1
2. Anschließen:
Stroboskoplampe
Induktions-Drehzahlmesser
(am Zündspulen-Kabel [Orange]
1)
Stroboskoplampe:
YM-33277-A/
90890-03141
3. Einstellen:
Leerlaufdrehzahl
Siehe unter “LEERLAUF-
DREHZAHL EINSTELLEN”.
4. Kontrollieren:
Zündzeitpunkt
Kontrollieren, ob sich die
Zündmarkierung
a im Bereich
b am Rotor befindet.
Zündbereich falsch
→ Rotor
und Impulsgeber kontrollieren.
5. Montieren:
Rotor-AbdeckschraubeCOMPROBACIÓN DEL REGLAJE
DEL ENCENDIDO
1. Extraer:
Tapa de la distribución 1
2. Acoplar:
Lámpara estroboscópica
Tacómetro inductivo
Al cable de la bobina de encen-
dido (cable naranja 1).
Lámpara estroboscópica:
YM-33277-A/
90890-03141
3. Ajustar:
Ralentí del motor
Consulte el apartado “AJUSTE
DEL RALENTÍ DEL MOTOR”.
4. Comprobar:
Reglaje del encendido
Compruebe visualmente que la
marca estacionaria a se encuen-
tre dentro del intervalo de encen-
dido b del rotor.
Intervalo de encendido inco-
rrecto → Comprobar el rotor y el
conjunto captador.
5. Instalar:
Tapa de la distribución

3 - 50
INSP
ADJ

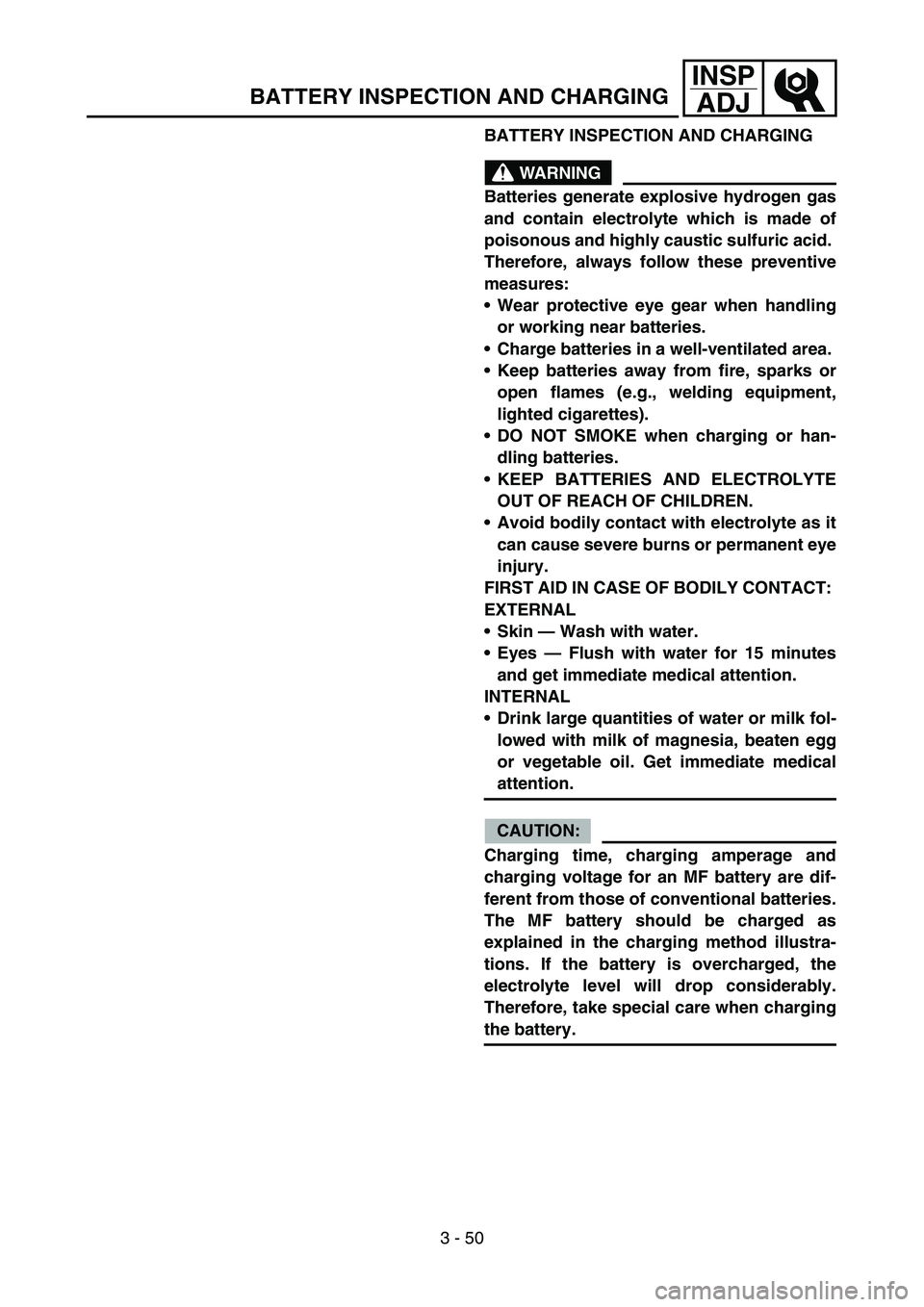

BATTERY INSPECTION AND CHARGING
WARNING
Batteries generate explosive hydrogen gas
and contain electrolyte which is made of
poisonous and highly caustic sulfuric acid.
Therefore, always follow these preventive
measures:
Wear protective eye gear when handling
or working near batteries.
Charge batteries in a well-ventilated area.
Keep batteries away from fire, sparks or
open flames (e.g., welding equipment,
lighted cigarettes).
DO NOT SMOKE when charging or han-
dling batteries.
KEEP BATTERIES AND ELECTROLYTE
OUT OF REACH OF CHILDREN.
Avoid bodily contact with electrolyte as it
can cause severe burns or permanent eye
injury.
FIRST AID IN CASE OF BODILY CONTACT:
EXTERNAL
Skin — Wash with water.
Eyes — Flush with water for 15 minutes
and get immediate medical attention.
INTERNAL
Drink large quantities of water or milk fol-
lowed with milk of magnesia, beaten egg
or vegetable oil. Get immediate medical
attention.
CAUTION:
Charging time, charging amperage and
charging voltage for an MF battery are dif-
ferent from those of conventional batteries.
The MF battery should be charged as
explained in the charging method illustra-
tions. If the battery is overcharged, the
electrolyte level will drop considerably.
Therefore, take special care when charging
the battery.
BATTERY INSPECTION AND CHARGING

INSP
ADJ
CONTROLE ET CHARGE DE LA
BATTERIE
AVERTISSEMENT
Les batteries produisent de l’hydro-
gène, un gaz explosif et contiennent de
l’électrolyte, composé d’acide sulfuri-
que, toxique et corrosif.
Il faut dès lors veiller à toujours pren-
dre les précautions suivantes:
Toujours porter des lunettes de pro-
tection lorsque l’on travaille à
proximité de batteries.
Charger les batteries dans un
endroit bien aéré.
Tenir les batteries à l’écart de tout
feu, étincelles ou flamme nue (équi-
pement de soudure, cigarette, etc.).
NE PAS FUMER en chargeant ou
manipulant des batteries.
TENIR BATTERIES ET ELEC-
TROLYTE HORS DE LA POR-
TEE DES ENFANTS.
Eviter tout contact avec l’électro-
lyte, car il peut gravement brûler la
peau et les yeux.
PREMIERS SOINS EN CAS DE
CONTACT DIRECT:
EXTERNE
Peau — Laver à l’eau.
Yeux — Rincer à l’eau pendant 15
minutes et consulter immédiatement
un médecin.
INTERNE
Boire une grande quantité d’eau ou
de lait, continuer avec du lait de
magnésie, un oeuf battu ou de
l’huile végétale. Consulter immédia-
tement un médecin.
ATTENTION:
La durée, l’intensité et la tension de
charge d’une batterie sans entretien
MF et d’une batterie classique sont
différentes. La batterie MF doit être
rechargée conformément à la méthode
de charge illustrée dans ce manuel. Si
l’on surcharge la batterie, son niveau
d’électrolyte diminuera considérable-
ment. Il convient donc de charger la
batterie avec beaucoup de prudence.
CONTROLE ET CHARGE DE LA BATTERIE
BATTERIE KONTROLLIEREN UND LADEN
COMPROBACIÓN Y CARGA DE LA BATERÍA
3 - 50
BATTERIE KONTROLLIEREN UND
LADEN
WARNUNG
Die in der Batterie enthaltene
Schwefelsäure ist giftig und stark
ätzend. Außerdem entsteht beim
Laden der Batterie explosives
Wasserstoffgas.
Daher immer folgende Sicher-
heitsratschläge beachten:
Beim Umgang mit der Batterie
eine Schutzbrille tragen.
Die Batterie nur in einem gut
durchlüfteten Raum aufladen.
Die Batterie von Funken, Flam-
men, angezündeten Zigaretten
und andere Feuerquellen fern
halten.
Beim Umgang mit der Batterie
NICHT RAUCHEN.
BATTERIEN UND BATTERIE-
SÄURE VON KINDERN FERN-
HALTEN.
Körperlichen Kontakt mit Batte-
riesäure vermeiden. (Batterie-
säure kann schwere Verätzungen
und bleibende Augenschäden
hervorrufen.)
ERSTE HILFE BEI KÖRPERKON-
TAKT:
ÄUSSERLICH
Haut — mit Wasser spülen.
Augen — 15 Minuten lang
gründlich mit Wasser spülen,
danach sofort einen Arzt aufsu-
chen.
INNERLICH
Große Mengen Wasser oder
Milch, anschließend Speiseöl
trinken. Sofort einen Arzt aufsu-
chen.
ACHTUNG:
Ladespannung, -strom und -dauer
einer wartungsfreien Batterie wei-
chen von denen einer herkömmli-
chen Batterie ab. Die
wartungsfreie Batterie sollte ent-
sprechend den weiter unten
beschriebenen Lademethoden
geladen werden. Bei Überladung
sinkt der Säurestand der Batterie
beträchtlich. Es ist daher wichtig,
dass die Batterie vorschriftsmäßig
geladen wird. COMPROBACIÓN Y CARGA DE
LA BATERÍA
ADVERTENCIA
Las baterías generan gas hidrógeno
explosivo y contienen un electrólito de
ácido sulfúrico altamente tóxico y
cáustico.
Por tanto, observe siempre las medi-
das preventivas siguientes:
Utilice gafas protectoras cuando
manipule o trabaje cerca de bate-
rías.
Cargue las baterías en un lugar bien
ventilado.
Mantenga las baterías alejadas de
fuego, chispas o llamas (equipos de
soldadura, cigarrillos encendidos).
NO FUME cuando cargue o mani-
pule baterías.
MANTENGA LAS BATERÍAS Y
EL ELECTRÓLITO FUERA DEL
ALCANCE DE LOS NIÑOS.
Evite todo contacto con el electró-
lito, ya que puede provocar quema-
duras graves o lesiones oculares
permanentes.
PRIMEROS AUXILIOS EN CASO
DE CONTACTO:
EXTERNO
Piel — Lavar con agua.
Ojos — Lavar con agua durante 15
minutos y obtener inmediatamente
asistencia médica.
INTERNO
Beba grandes cantidades de agua o
leche, seguidas de leche de magne-
sia, huevos batidos o aceite vegetal.
Acuda inmediatamente a un
médico.
ATENCION:
El tiempo, el amperaje y el voltaje de
carga de una batería sin manteni-
miento son diferentes de los de las
baterías convencionales. La batería
sin mantenimiento debe cargarse
según se explica en las ilustraciones
del método de carga. Si se sobrecarga
la batería, el nivel de electrólito caerá
considerablemente. Por tanto, tenga
un cuidado especial cuando cargue la
batería.

3 - 51
INSP
ADJ

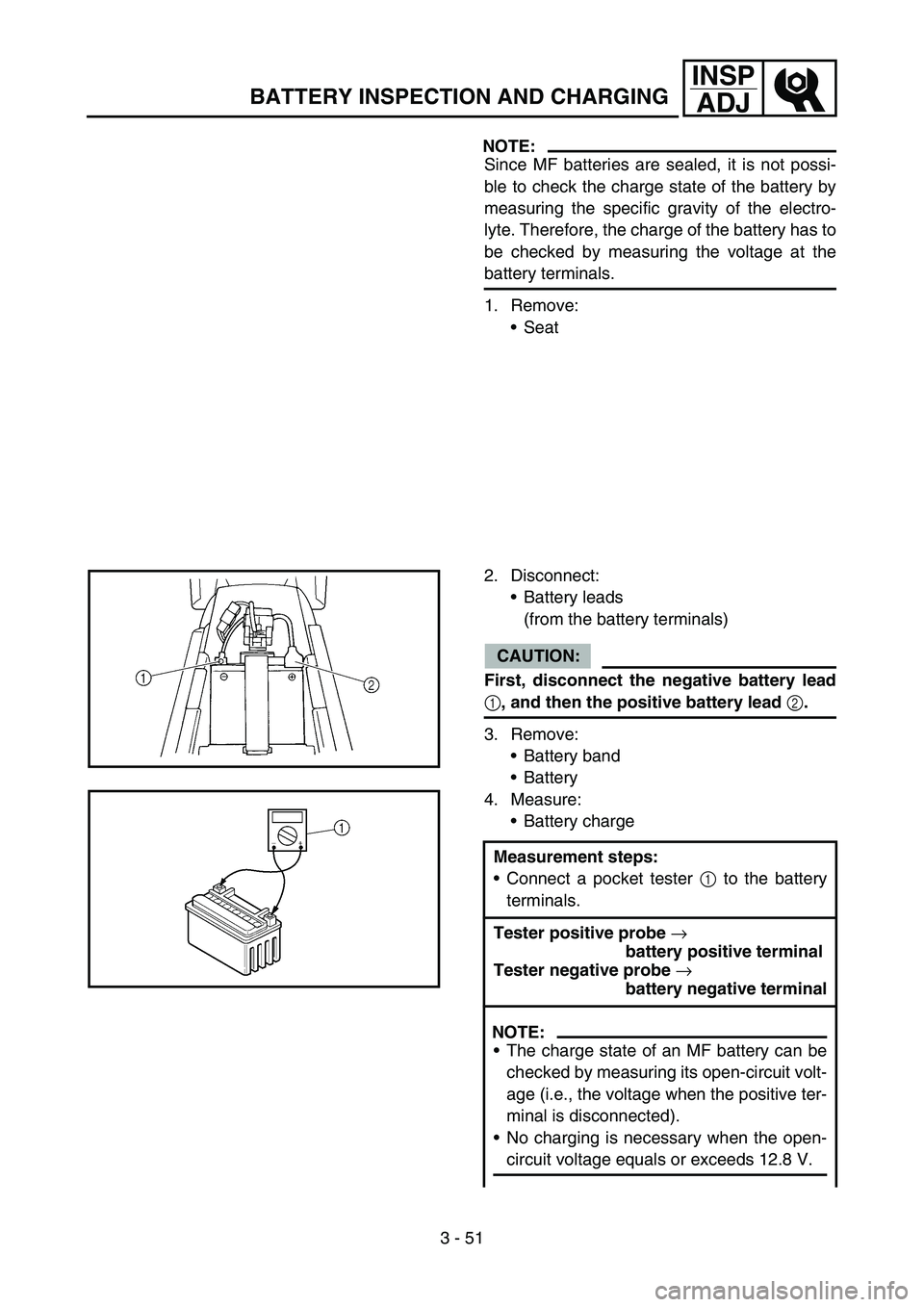

BATTERY INSPECTION AND CHARGING
NOTE:
Since MF batteries are sealed, it is not possi-
ble to check the charge state of the battery by
measuring the specific gravity of the electro-
lyte. Therefore, the charge of the battery has to
be checked by measuring the voltage at the
battery terminals.
1. Remove:
Seat
2. Disconnect:
Battery leads
(from the battery terminals)
CAUTION:
First, disconnect the negative battery lead
1, and then the positive battery lead
2.
3. Remove:
Battery band
Battery
4. Measure:
Battery charge
Measurement steps:
Connect a pocket tester 1 to the battery
terminals.
Tester positive probe
→
battery positive terminal
Tester negative probe
→
battery negative terminal
NOTE:
The charge state of an MF battery can be
checked by measuring its open-circuit volt-
age (i.e., the voltage when the positive ter-
minal is disconnected).
No charging is necessary when the open-
circuit voltage equals or exceeds 12.8 V.

INSP
ADJ
N.B.:
Les batteries sans entretien (MF) sont
scellées; il est donc impossible de véri-
fier leur état de charge en mesurant la
densité de l’électrolyte. Par conséquent,
vérifier la charge de la batterie en mesu-
rant la tension aux bornes de la batterie.
1. Déposer:
Selle
2. Déconnecter:
Câbles de la batterie
(des bornes de la batterie)
ATTENTION:
Déconnecter d’abord le câble négatif
de batterie 1, puis le câble positif 2.
3. Déposer:
Sangle de la batterie
Batterie
4. Mesurer:
Charge de la batterie
Etapes de la mesure:
Raccorder un multimètre 1 aux
bornes de la batterie.
Sonde positive du multimètre →
borne positive de la batterie
Sonde négative du multimètre →
borne négative de la batterie
N.B.:
On peut contrôler l’état de charge
d’une batterie sans entretien (MF)
en mesurant la tension entre ses
bornes en circuit ouvert (après
avoir déconnecté la borne posi-
tive).
Inutile de recharger tant que la ten-
sion en circuit ouvert est supé-
rieure ou égale à 12,8 V.
CONTROLE ET CHARGE DE LA BATTERIE
BATTERIE KONTROLLIEREN UND LADEN
COMPROBACIÓN Y CARGA DE LA BATERÍA
3 - 51
HINWEIS:
Da die wartungsfreie Batterie dicht
verschlossen ist, kann deren Lade-
zustand nicht durch Messung der
Säuredichte kontrolliert werden. Der
Ladezustand wird statt dessen durch
Messen der Spannung an den Pol-
klemmen ermittelt.
1. Demontieren:
Sitzbank
2. Lösen:
Batteriekabel
(von den Batteriepolen)
ACHTUNG:
Zuerst das Batterie-Minuskabel 1
und dann das Batterie-Pluskabel
2 abklemmen.
3. Demontieren:
Batterie-Haltegummi
Batterie
4. Messen:
Batteriespannung
Arbeitsvorgang:
Das Taschen-Multimeter
1 an
den Batteriepolen anschließen.
Messgerät-Pluskabel →
Batterie-Pluspol
Messgerät-Minuskabel →
Batterie-Minuspol
HINWEIS:
Der Ladezustand der wartungs-
freien Batterie kann durch Mes-
sung der so genannten
Ruhespannung (d. h. die Span-
nung bei abgeklemmtem Plus-
kabel) kontrolliert werden.
Kein Laden ist erforderlich,
wenn die Ruhespannung min-
destens 12,8 V beträgt.
NOTA:
Puesto que las baterías sin manteni-
miento están selladas, no se puede com-
probar su estado de carga midiendo la
densidad del electrólito. Por tanto, se
debe comprobar la carga de la batería
midiendo el voltaje en los terminales de
la misma.
1. Extraer:
Sillín
2. Desconectar:
Cables de la batería
(de los terminales de la batería)
ATENCION:
Desconecte primero el cable negativo
1 y seguidamente el positivo 2.
3. Extraer:
Correa de la batería
Batería
4. Medir:
Carga de la batería
Procedimiento de medición:
Conecte un comprobador de bolsi-
llo 1 a los terminales de la batería.
Sonda positiva del comprobador →
terminal positivo de la batería
Sonda negativa del comprobador →
terminal negativo de la batería
NOTA:
El estado de carga de una batería
sin mantenimiento puede compro-
barse midiendo su voltaje en cir-
cuito abierto (es decir, cuando está
desconectado el terminal positivo
de la batería).
No es necesario cargar cuando el
voltaje en circuito abierto es igual
o superior a 12,8 V.

3 - 52
INSP
ADJ
BATTERY INSPECTION AND CHARGING

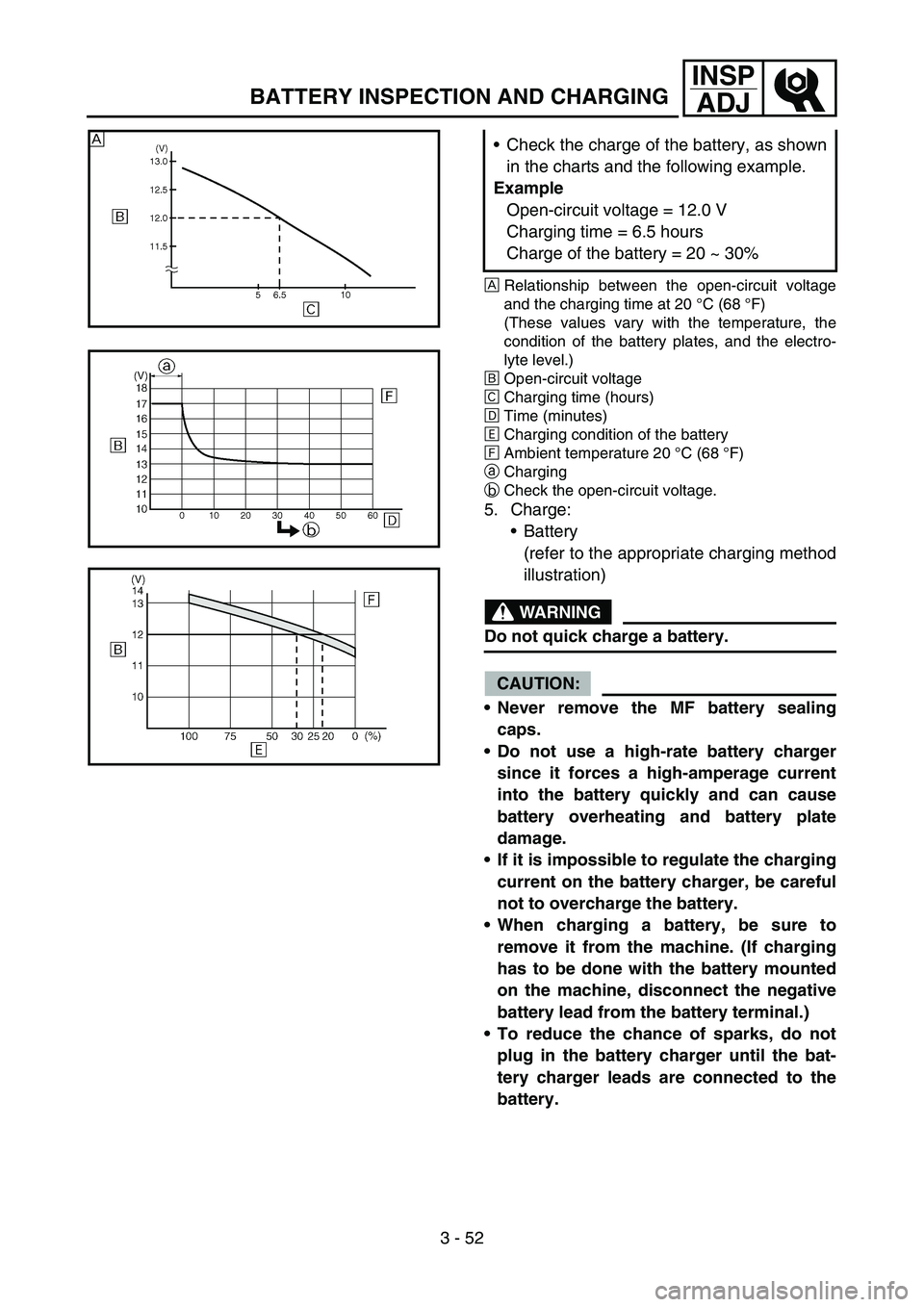

ÈRelationship between the open-circuit voltage
and the charging time at 20 °C (68 °F)
(These values vary with the temperature, the
condition of the battery plates, and the electro-
lyte level.)
ÉOpen-circuit voltage
ÊCharging time (hours)
ËTime (minutes)
ÌCharging condition of the battery
ÍAmbient temperature 20 °C (68 °F)
aCharging
bCheck the open-circuit voltage.
5. Charge:
Battery
(refer to the appropriate charging method
illustration)
WARNING
Do not quick charge a battery.
CAUTION:
Never remove the MF battery sealing
caps.
Do not use a high-rate battery charger
since it forces a high-amperage current
into the battery quickly and can cause
battery overheating and battery plate
damage.
If it is impossible to regulate the charging
current on the battery charger, be careful
not to overcharge the battery.
When charging a battery, be sure to
remove it from the machine. (If charging
has to be done with the battery mounted
on the machine, disconnect the negative
battery lead from the battery terminal.)
To reduce the chance of sparks, do not
plug in the battery charger until the bat-
tery charger leads are connected to the
battery. Check the charge of the battery, as shown
in the charts and the following example.
Example
Open-circuit voltage = 12.0 V
Charging time = 6.5 hours
Charge of the battery = 20 ~ 30%
È
