YAMAHA WR 450F 2006 Owners Manual

INSP
ADJ
REGLAGE DE LA FORCE
D’AMORTISSEMENT A LA
COMPRESSION HAUTE DE
L’AMORTISSEUR ARRIERE
1. Régler:
Force d’amortissement à la com-
pression haute
En tournant le dispositif de
réglage 1.
Plus dur a →Augmenter la
force d’amortisse-
ment à la compres-
sion haute. (Visser
le dispositif de
réglage 1.)
Plus mou b →Diminuer la force
d’amortissement à
la compression
haute. (Dévisser le
dispositif de
réglage 1.)
Plage de réglage:
Maximum Minimum
Position complè-
tement visséeDesserré de 2
tours
(par rapport à la
position maxi-
mum)
POSITION STANDARD:
Position à laquelle le dispositif de
réglage est dévissé du nombre de tours
spécifié par rapport à la position com-
plètement vissée. (Ce qui aligne le
repère a du dispositif de réglage avec
le repère b du corps du dispositif de
réglage.)
* EUROPE
** AUS, NZ et ZA
ATTENTION:
Ne pas forcer le dispositif de réglage
au-delà des positions minimum ou
maximum. Cela pourrait l’endomma-
ger.
Position standard:
Dévissé d’environ 1-3/8
tour
* Dévissé d’environ 1-1/4
tour
** Dévissé d’environ 1-1/2
tour
REGLAGE DE LA FORCE D’AMORTISSEMENT A LA COMPRESSION
HAUTE DE L’AMORTISSEUR ARRIERE
OBERE DRUCKSTUFEN-DÄMPFUNGSKRAFT DES FEDERBEINS EINSTELLEN
AJUSTE DE LA AMORTIGUACIÓN EN COMPRESIÓN ALTA DEL AMORTIGUADOR TRASERO
3 - 42
OBERE DRUCKSTUFEN-
DÄMPFUNGSKRAFT DES
FEDERBEINS EINSTELLEN
1. Einstellen:
Obere Druckstufen-Dämp-
fungskraft
(durch Verdrehen der Einstell-
schraube
1)
Härter a
→
Obere Druckstu-
fen-Dämpfungs-
kraft erhöhen.
(Einstell-
schraube 1
hin-
eindrehen.)
Weicher b
→
Obere Druckstu-
fen-Dämpfungs-
kraft reduzieren.
(Einstell-
schraube 1
her-
ausdrehen.)
Einstellbereich:
Maximal Minimal
Vollständig
hineingedreht2 Umdrehun-
gen heraus
(aus der Maxi-
malstellung)
STANDARDEINSTELLUNG:
Die Einstellschraube völlig hinein-
drehen und dann um die vorge-
schriebene Anzahl Umdrehungen
herausdrehen. (Die Körnermarkie-
rung
a auf der Einstellschraube
muss mit der entsprechenden
Gegenmarkierung
b fluchten.)
* EUROPE
** AUS, NZ und ZA
ACHTUNG:
Den Einstellmechanismus nie
über die Minimal- oder Maxi-
maleinstellung hinausdrehen, um
diesen nicht zu beschädigen.
Standardeinstellung:
Ca. 1 3/8
Umdrehungen heraus
* Ca. 1 1/4
Umdrehungen heraus
** Ca. 1 1/2
Umdrehungen heraus
AJUSTE DE LA AMORTIGUACIÓN
EN COMPRESIÓN ALTA DEL
AMORTIGUADOR TRASERO
1. Ajustar:
Amortiguación en compresión
alta
Girando el regulador 1.
Más rígida a → Se incrementa la
amortiguación en
compresión alta.
(Girar el regula-
dor 1 hacia aden-
tro.)
Más blanda b → Se reduce la
amortiguación en
compresión alta.
(Girar el regula-
dor 1 hacia
afuera.)
Amplitud del ajuste:
Máxima Mínima
Posición comple-
tamente girado
hacia adentro2 vueltas hacia
afuera
(desde la posi-
ción máxima)
POSICIÓN ESTÁNDAR:
Esta es la posición que se obtiene
retrocediendo el número específico de
vueltas desde la posición completa-
mente girada hacia adentro. (La marca
perforada a del regulador se alinea
con la marca perforada b del cuerpo
del regulador).
* EUROPE
** AUS, NZ y ZA
ATENCION:
No fuerce el regulador más allá de la
amplitud de ajuste mínima o máxima.
El regulador podría resultar dañado.
Posición estándar:
Aproximadamente 1-3/8
de vuelta hacia afuera
* Aproximadamente 1-1/4
de vuelta hacia afuera
** Aproximadamente
1-1/2 de vuelta hacia
afuera

3 - 43
INSP

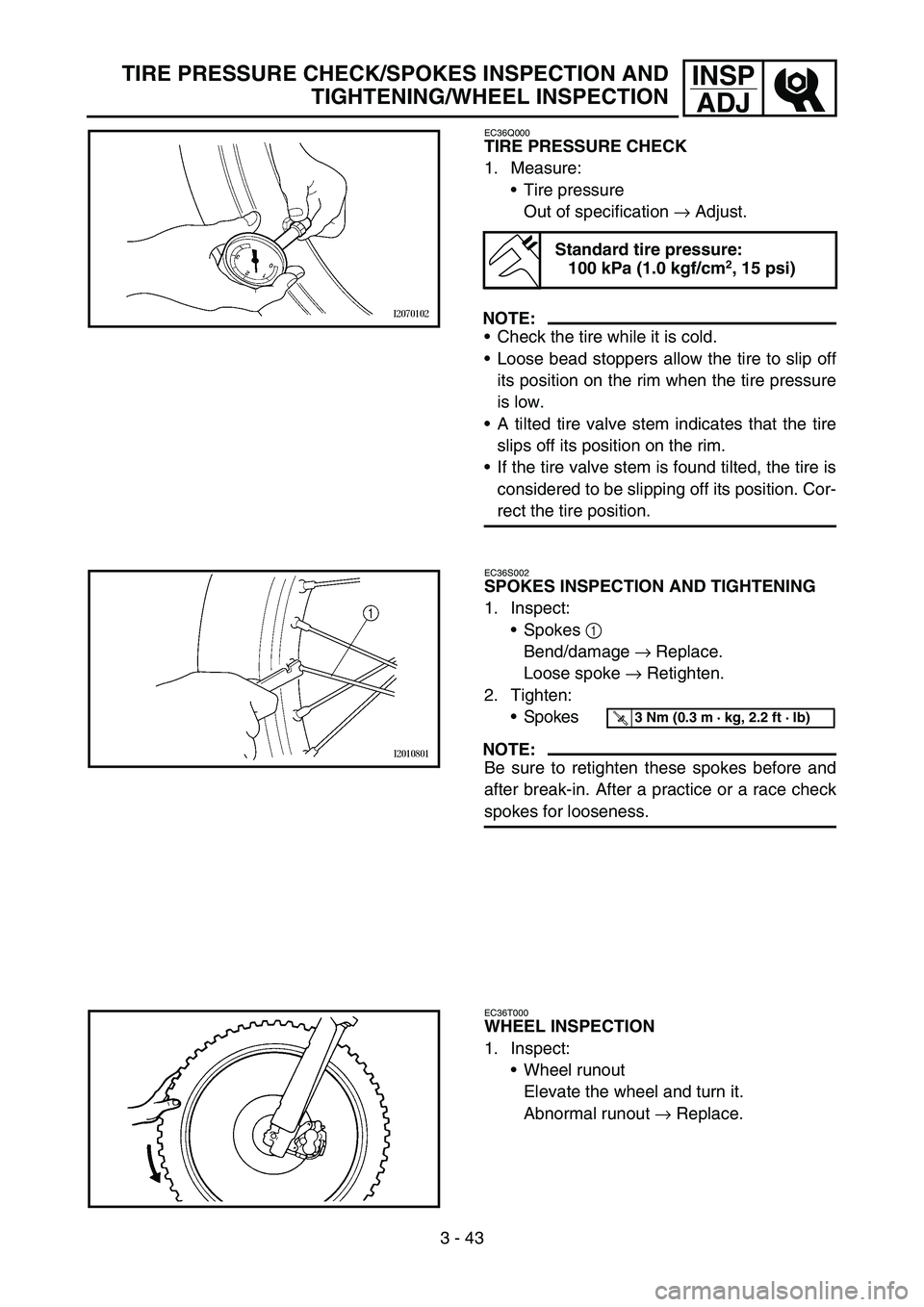

ADJTIRE PRESSURE CHECK/SPOKES INSPECTION AND
TIGHTENING/WHEEL INSPECTION
EC36Q000
TIRE PRESSURE CHECK
1. Measure:
Tire pressure
Out of specification → Adjust.
NOTE:
Check the tire while it is cold.
Loose bead stoppers allow the tire to slip off
its position on the rim when the tire pressure
is low.
A tilted tire valve stem indicates that the tire
slips off its position on the rim.
If the tire valve stem is found tilted, the tire is
considered to be slipping off its position. Cor-
rect the tire position.
Standard tire pressure:
100 kPa (1.0 kgf/cm2, 15 psi)
EC36S002
SPOKES INSPECTION AND TIGHTENING
1. Inspect:
Spokes 1
Bend/damage → Replace.
Loose spoke → Retighten.
2. Tighten:
Spokes
NOTE:
Be sure to retighten these spokes before and
after break-in. After a practice or a race check
spokes for looseness.
T R..3 Nm (0.3 m · kg, 2.2 ft · lb)
EC36T000
WHEEL INSPECTION
1. Inspect:
Wheel runout
Elevate the wheel and turn it.
Abnormal runout → Replace.

INSP
ADJ
CONTROLE DE LA PRESSION DES
PNEUS
1. Mesurer:
Pression des pneus
Hors spécifications → Régler.
N.B.:
Contrôler les pneus à froid.
Le pneu risque de se déjanter si le
gonflage est insuffisant.
Une tige de valve de pneu inclinée
indique que le pneu est mal assis.
Une tige de valve de pneu inclinée
indique que le pneu est mal assis. Cor-
riger la position du pneu.
Pression des pneus stan-
dard:
100 kPa
(1,0 kgf/cm
2, 15 psi)
CONTROLE ET SERRAGE DES
RAYONS
1. Contrôler:
Rayons 1
Déformation/endommagement →
Remplacer.
Rayon desserré → Resserrer.
2. Serrer:
Rayons
N.B.:
Veiller à resserrer ces rayons avant et
après le rodage. Après un entraînement
ou une course, vérifier si les rayons ne
sont pas desserrés.
T R..3 Nm (0,3 m · kg, 2,2 ft · lb)
CONTROLE DES ROUES
1. Contrôler:
Voile de roue
Surélever la roue et la faire tour-
ner.
Voile excessif → Remplacer.
CONTROLE DE LA PRESSION DES PNEUS/CONTROLE ET SERRAGE DES RAYONS/CONTROLE DES ROUES
REIFENLUFTDRUCK KONTROLLIEREN/SPEICHEN KONTROLLIEREN UND SPANNEN/RÄDER KONTROLLIEREN
COMPROBACIÓN DE LA PRESIÓN DE LOS NEUMÁTICOS/COMPROBACIÓN Y APRIETE DE LOS RADIOS/
REVISIÓN DE LAS RUEDAS
3 - 43
REIFENLUFTDRUCK
KONTROLLIEREN
1. Messen:
Reifenluftdruck
Nicht nach Vorgabe
→ Einstel-
len.
HINWEIS:
Den Reifenluftdruck bei kaltem
Reifen kontrollieren.
Bei zu niedrigem Reifenluftdruck
besteht die Gefahr, dass der Rei-
fen auf der Felge rutscht.
Ein schräg stehender Ventilschaft
deutet darauf hin, dass der Reifen
sich verschoben hat.
Falls der Ventilschaft schräg steht,
sitzt der Reifen falsch auf. In die-
sem Fall die Reifenlage korrigie-
ren.
Standard-Reifenluft-
druck:
100 kPa
(1,0 kgf/cm
2, 15 psi)
SPEICHEN KONTROLLIEREN UND
SPANNEN
1. Kontrollieren:
Speichen
1
Verbogen/beschädigt
→
Erneuern.
Speiche lose
→ Spannen.
2. Festziehen:
Speichen
HINWEIS:
Die Speichen müssen vor und nach
dem Einfahren gespannt und nach
jeder Fahrt kontrolliert werden.
T R..3 Nm (0,3 m · kg, 2,2 ft · lb)
RÄDER KONTROLLIEREN
1. Kontrollieren:
Felgenschlag
Das Rad anheben und dre-
hen.
Anormaler Schlag
→ Erneu-
ern.COMPROBACIÓN DE LA
PRESIÓN DE LOS NEUMÁTICOS
1. Medir:
Presión de los neumáticos
Fuera del valor especificado →
Ajustar.
NOTA:
Compruebe la presión con los neumá-
ticos fríos.
Si los topes del talón están flojos,
cuando la presión está baja el neumá-
tico se puede salir de su posición en la
llanta.
Si la válvula del neumático está incli-
nada significa que el neumático se ha
desplazado de su posición en la llanta.
Si observa que la válvula está incli-
nada, debe considerar que el neumá-
tico se está saliendo de su posición.
Corrija la posición del neumático.
Presión estándar:
100 kPa
(1,0 kgf/cm
2, 15 psi)
COMPROBACIÓN Y APRIETE DE
LOS RADIOS
1. Comprobar:
Radios 1
Dobladura/daños → Cambiar.
Radio flojo → Apretar.
2. Apretar:
Radios
NOTA:
No olvide volver a apretar los radios
antes y después del rodaje. Después de
una práctica o una carrera, compruebe si
se han aflojado los radios.
T R..3 Nm (0,3 m · kg, 2,2 ft · lb)
REVISIÓN DE LAS RUEDAS
1. Comprobar:
Descentramiento de la rueda
Levante la rueda y gírela.
Descentramiento anómalo →
Cambiar.

3 - 44
INSP
ADJ

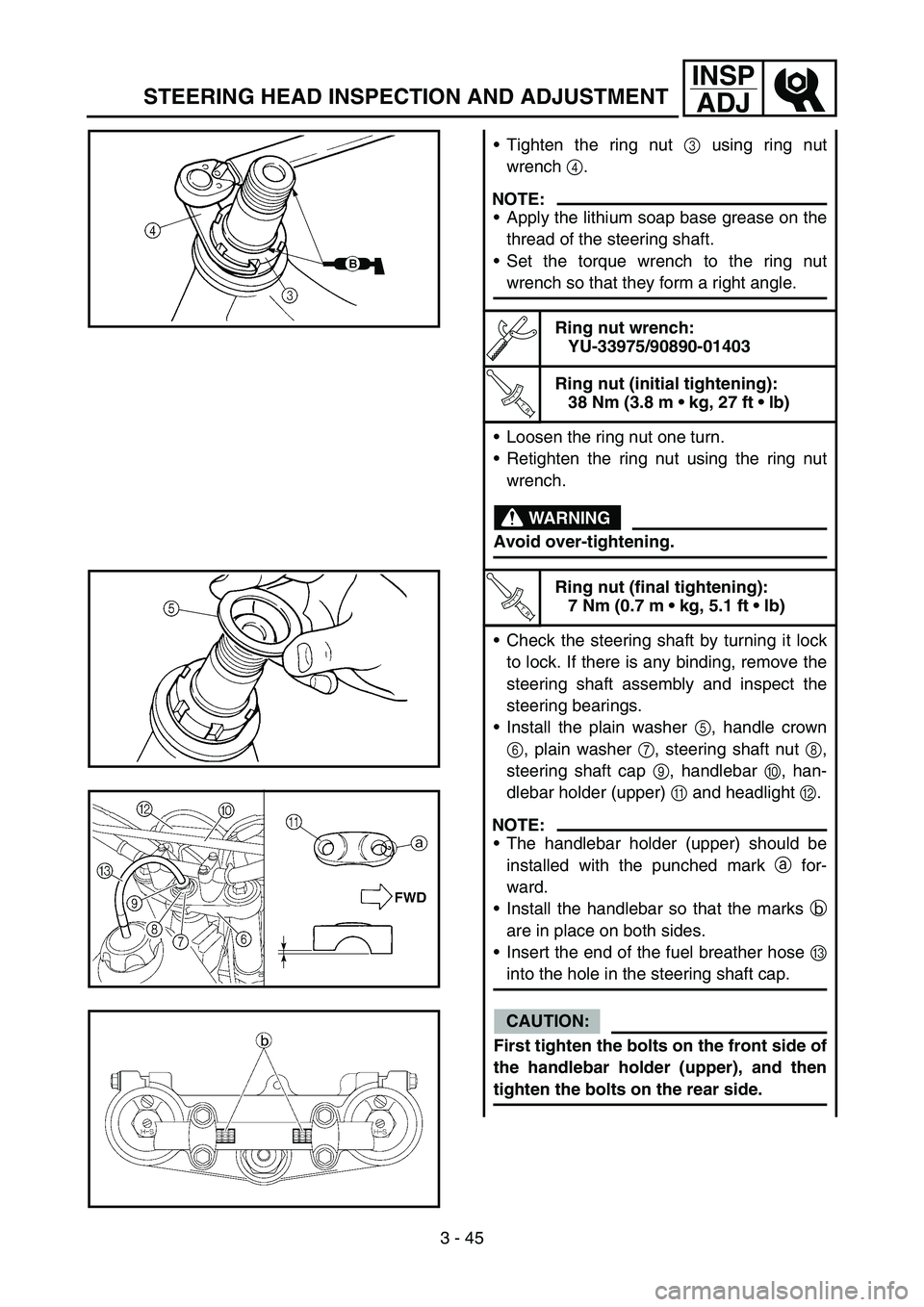

STEERING HEAD INSPECTION AND ADJUSTMENT
2. Inspect:
Bearing free play
Exist play → Replace.
STEERING HEAD INSPECTION AND
ADJUSTMENT
1. Elevate the front wheel by placing a suit-
able stand under the engine.
2. Check:
Steering shaft
Grasp the bottom of the forks and gently
rock the fork assembly back and forth.
Free play → Adjust steering head.
3. Check:
Steering smooth action
Turn the handlebar lock to lock.
Unsmooth action → Adjust steering ring
nut.
4. Adjust:
Steering ring nut
Steering ring nut adjustment steps:
Remove the headlight.
Remove the handlebar and handle crown.
Loosen the ring nut 1 using the ring nut
wrench 2.
Ring nut wrench:
YU-33975/90890-01403

INSP
ADJ
2. Contrôler:
Jeu des roulements
Il y a du jeu → Remplacer.
CONTROLE ET REGLAGE DE LA
TETE DE FOURCHE
1. Surélever la roue avant en plaçant
un support adéquat sous le moteur.
2. Contrôler:
Arbre de direction
Saisir les bras de fourche par le
bas et secouer doucement la four-
che d’avant en arrière.
Jeu → Régler la tête de fourche.
3. Contrôler:
Fonctionnement régulier de la
direction
Tourner le guidon de butée à
butée.
Fonctionnement irrégulier →
Régler l’écrou de blocage de la
direction.
4. Régler:
Ecrou de la colonne de direction
Etapes de réglage de l’écrou de
direction:
Déposer le phare.
Déposer le guidon et la couronne
de poignée.
Desserrer l’écrou de direction 1 à
l’aide de la clé pour écrou de direc-
tion 2.
Clé pour écrou de direc-
tion:
YU-33975/90890-01403

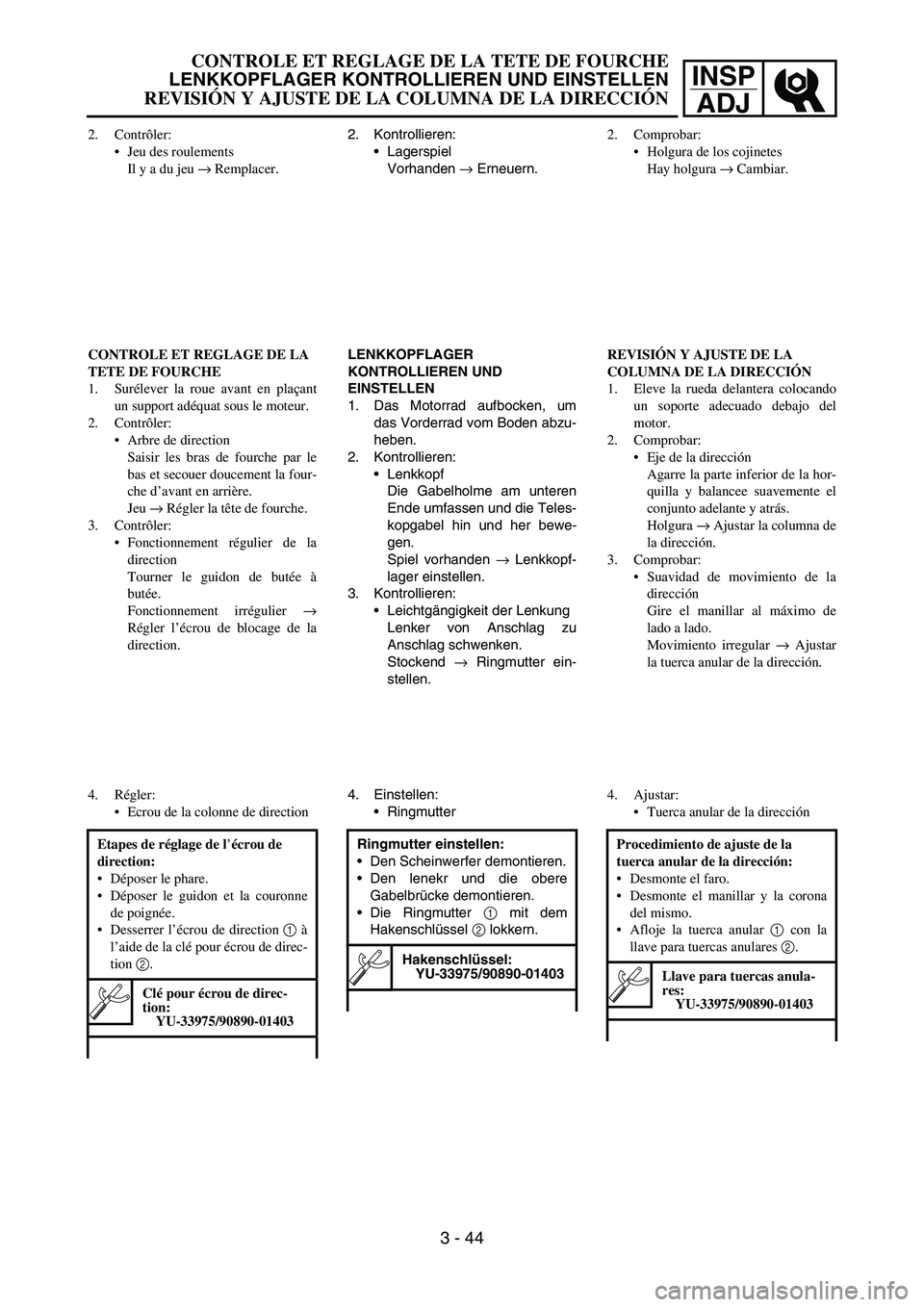

CONTROLE ET REGLAGE DE LA TETE DE FOURCHE
LENKKOPFLAGER KONTROLLIEREN UND EINSTELLEN
REVISIÓN Y AJUSTE DE LA COLUMNA DE LA DIRECCIÓN
3 - 44
2. Kontrollieren:
Lagerspiel
Vorhanden
→ Erneuern.
LENKKOPFLAGER
KONTROLLIEREN UND
EINSTELLEN
1. Das Motorrad aufbocken, um
das Vorderrad vom Boden abzu-
heben.
2. Kontrollieren:
Lenkkopf
Die Gabelholme am unteren
Ende umfassen und die Teles-
kopgabel hin und her bewe-
gen.
Spiel vorhanden
→ Lenkkopf-
lager einstellen.
3. Kontrollieren:
Leichtgängigkeit der Lenkung
Lenker von Anschlag zu
Anschlag schwenken.
Stockend
→ Ringmutter ein-
stellen.
4. Einstellen:
Ringmutter
Ringmutter einstellen:
Den Scheinwerfer demontieren.
Den lenekr und die obere
Gabelbrücke demontieren.
Die Ringmutter
1 mit dem
Hakenschlüssel
2 lokkern.
Hakenschlüssel:
YU-33975/90890-01403
2. Comprobar:
Holgura de los cojinetes
Hay holgura → Cambiar.
REVISIÓN Y AJUSTE DE LA
COLUMNA DE LA DIRECCIÓN
1. Eleve la rueda delantera colocando
un soporte adecuado debajo del
motor.
2. Comprobar:
Eje de la dirección
Agarre la parte inferior de la hor-
quilla y balancee suavemente el
conjunto adelante y atrás.
Holgura → Ajustar la columna de
la dirección.
3. Comprobar:
Suavidad de movimiento de la
dirección
Gire el manillar al máximo de
lado a lado.
Movimiento irregular → Ajustar
la tuerca anular de la dirección.
4. Ajustar:
Tuerca anular de la dirección
Procedimiento de ajuste de la
tuerca anular de la dirección:
Desmonte el faro.
Desmonte el manillar y la corona
del mismo.
Afloje la tuerca anular 1 con la
llave para tuercas anulares 2.
Llave para tuercas anula-
res:
YU-33975/90890-01403

3 - 45
INSP
ADJ
STEERING HEAD INSPECTION AND ADJUSTMENT
Tighten the ring nut 3 using ring nut
wrench 4.
NOTE:
Apply the lithium soap base grease on the
thread of the steering shaft.
Set the torque wrench to the ring nut
wrench so that they form a right angle.
Ring nut wrench:
YU-33975/90890-01403
T R..
Ring nut (initial tightening):
38 Nm (3.8 m  kg, 27 ft  lb)
Loosen the ring nut one turn.
Retighten the ring nut using the ring nut
wrench.
WARNING
Avoid over-tightening.
T R..
Ring nut (final tightening):
7 Nm (0.7 m  kg, 5.1 ft  lb)
Check the steering shaft by turning it lock
to lock. If there is any binding, remove the
steering shaft assembly and inspect the
steering bearings.
Install the plain washer 5, handle crown
6, plain washer 7, steering shaft nut 8,
steering shaft cap 9, handlebar 0, han-
dlebar holder (upper) A and headlight B.
NOTE:
The handlebar holder (upper) should be
installed with the punched mark a for-
ward.
Install the handlebar so that the marks b
are in place on both sides.
Insert the end of the fuel breather hose C
into the hole in the steering shaft cap.
CAUTION:
First tighten the bolts on the front side of
the handlebar holder (upper), and then
tighten the bolts on the rear side.

INSP
ADJ
Serrer l’écrou de blocage 3 à
l’aide de la clé pour écrou de blo-
cage 4.
N.B.:
Appliquer de la graisse à base de
savon au lithium sur le filet de
l’arbre de direction.
Adapter la clé dynamométrique à
la clé pour écrou de direction de
manière à ce qu’elles forment un
angle droit.
Clé pour écrou de direc-
tion:
YU-33975/90890-01403
T R..
Ecrou de direction (ser-
rage initial):
38 Nm
(3,8 m  kg, 27 ft  lb)
Dévisser d’un tour l’écrou de
direction.
Resserrer l’écrou de direction à
l’aide de la clé pour écrou de direc-
tion.
AVERTISSEMENT
Eviter de serrer à l’excès.
T R..
Ecrou de direction (ser-
rage final):
7 Nm
(0,7 m  kg, 5,1 ft  lb)
Contrôler l’arbre de direction en le
tournant d’une butée à l’autre. S’il
y a la moindre gêne, démonter
l’arbre de direction et contrôler les
paliers de la direction.
Monter la rondelle plate 5, la cou-
ronne de poignée 6, la rondelle plate
7, l’écrou de l’arbre de direction 8,
le capuchon de l’arbre de direction
9, le guidon 0, le support (supé-
rieur) du guidon A et le phare B.
N.B.:
Le support (supérieur) du guidon
doit être monté avec le poinçon a
vers l’avant.
Monter le guidon de manière que
les repères b soient en place des
deux côtés.
Introduire l’extrémité de la durit de
mise à l’air du réservoir de carbu-
rant C dans le trou du capuchon de
l’arbre de direction.
ATTENTION:
Serrer d’abord les boulons situés à
l’avant du support (supérieur) du
guidon, puis les boulons situés à
l’arrière.
CONTROLE ET REGLAGE DE LA TETE DE FOURCHE
LENKKOPFLAGER KONTROLLIEREN UND EINSTELLEN
REVISIÓN Y AJUSTE DE LA COLUMNA DE LA DIRECCIÓN
3 - 45
Die Ringmutter
3 mit dem
Hakenschlüssel
4 festziehen.
HINWEIS:
Das Gewinde der Lenkachse
mit Lithiumseifenfett bestrei-
chen.
Den Drehmomentschlüssel im
rechten Winkel zum Haken-
schlüssel ansetzen.
Hakenschlüssel:
YU-33975/90890-01403
T R..
Ringmutter (provisori-
sches Anzugsmoment):
38 Nm
(3,8 m  kg, 27 ft  lb)
Die Ringmutter um eine Umdre-
hung lokkern.
Die Ringmutter mit dem Haken-
schlüssel wieder festziehen.
WARNUNG
Überziehen vermeiden.
T R..
Ringmutter (endgültiges
Anzugsmoment):
7 Nm
(0,7 m  kg, 5,1 ft  lb)
Zur Kontrolle die Lenkachse
von Anschlag zu Anschlag
bewegen. Bei der geringsten
Schwergängigkeit müssen der
Lenkkopf zerlegt und die Lager
geprüft werden.
Die Beilagscheibe
5, die obere
Gabelbrücke
6, die Beilag-
scheibe
7, die Lenkkopfmutter
8, die Lenkkopfmutter-Abde-
ckung
9, den Lenker
0, die
obere Lenker-Halterung
A und
den Scheinwerfer
B montieren.
HINWEIS:
Die obere Lenker-Halterung
muss so montiert werden, dass
die Körnermarkierung
a nach
vorn gerichtet ist.
Den Lenker so montieren, dass
die Markierungen
b an beiden
Seiten fluchten.
Das Ende des Kraftstofftank-
Belüftungsschlauchs
C durch
die Bohrung in der Lenkkopf-
mutter-Abdekkung stecken.
ACHTUNG:
Zuerst die Schrauben an der
Vorderseite der oberen Lenker-
halterung festziehen, danach die
Schrauben an der Hinterseite
vorschriftsmäßig festziehen.
Apriete la tuerca anular 3 con la
llave para tuercas anulares 4.
NOTA:
Aplique grasa de jabón de litio a la
rosca del eje de la dirección.
Acople la llave dinamométrica a la
llave para tuercas anulares de
modo que formen un ángulo recto.
Llave para tuercas anula-
res:
YU-33975/90890-01403
T R..
Tuerca anular (apriete ini-
cial):
38 Nm
(3,8 m  kg, 27 ft  lb)
Afloje una vuelta la tuerca anular.
Vuelva a apretar la tuerca anular
con la llave para tuercas anulares.
ADVERTENCIA
Evite apretarla en exceso.
T R..
Tuerca anular (apriete
final):
7 Nm
(0,7 m  kg, 5,1 ft  lb)
Compruebe el eje de la dirección
girándolo completamente de lado a
lado. Si se atasca, desmonte el con-
junto del eje de la dirección y
revise los cojinetes.
Instale la arandela plana 5, la
corona del manillar 6, la arandela
plana 7, la tuerca del eje de la
dirección 8, la tapa del eje de la
dirección 9, el manillar 0, el
soporte del manillar (superior) A y
el faro B.
NOTA:
El soporte (superior) del manillar
se debe instalar con la marca perfo-
rada a hacia delante.
Instale el manillar de forma que las
marcas b queden situadas en su
lugar en ambos lados.
Introduzca el extremo del tubo res-
piradero del depósito de combusti-
ble C por el orificio de la tapa del
eje de la dirección.
ATENCION:
Apriete primero los tornillos de la
parte delantera del soporte del
manillar (superior) y luego los de la
parte trasera.

3 - 46
INSP
ADJ
T R..
Steering shaft nut:
145 Nm (14.5 m  kg, 105 ft  lb)
Handlebar holder (upper):
28 Nm (2.8 m  kg, 20 ft  lb)
Pinch bolt (handle crown):
23 Nm (2.3 m  kg, 17 ft  lb)
Headlight (left and right):
7 Nm (0.7 m  kg, 5.1 ft  lb)
Headlight (lower):
7 Nm (0.7 m  kg, 5.1 ft  lb)
STEERING HEAD INSPECTION AND ADJUSTMENT

INSP
ADJ
T R..
Ecrou de l’arbre de direc-
tion:
145 Nm
(14,5 m  kg, 105 ft  lb)
Support de guidon (supé-
rieure):
28 Nm
(2,8 m  kg, 20 ft  lb)
Boulon de pincement (cou-
ronne de poignée):
23 Nm
(2,3 m  kg, 17 ft  lb)
Phare (gauche et droit):
7 Nm
(0,7 m  kg, 5,1 ft  lb)
Phare (inférieur):
7 Nm
(0,7 m  kg, 5,1 ft  lb)
CONTROLE ET REGLAGE DE LA TETE DE FOURCHE
LENKKOPFLAGER KONTROLLIEREN UND EINSTELLEN
REVISIÓN Y AJUSTE DE LA COLUMNA DE LA DIRECCIÓN
3 - 46
T R..
Lenkkopfmutter:
145 Nm
(14,5 m  kg, 105 ft  lb)
Lenker-Halterung
(oben):
28 Nm
(2,8 m  kg, 20 ft  lb)
Klemmschraube (Obere
Gabelbrücke):
23 Nm
(2,3 m  kg, 17 ft  lb)
Scheinwerfer (links und
rechts):
7 Nm
(0,7 m  kg, 5,1 ft  lb)
Scheinwerfer (unten):
7 Nm
(0,7 m  kg, 5,1 ft  lb)T R..
Tuerca del eje de la direc-
ción:
145 Nm
(14,5 m  kg, 105 ft  lb)
Soporte del manillar (supe-
rior):
28 Nm
(2,8 m  kg, 20 ft  lb)
Remache extraíble (corona
del manillar):
23 Nm
(2,3 m  kg, 17 ft  lb)
Faro (izquierda y derecha):
7 Nm
(0,7 m  kg, 5,1 ft  lb)
Faro (inferior):
7 Nm
(0,7 m  kg, 5,1 ft  lb)

3 - 47
INSP
ADJ
LUBRICATION
LUBRICATION
To ensure smooth operation of all compo-
nents, lubricate your machine during setup,
after break-in, and after every race.
1All control cable
2Clutch lever pivot
3Shift pedal pivot
4Footrest pivot
5Throttle-to-handlebar contact
6Drive chain
7Tube guide cable winding portion
8Throttle cable end
9Clutch cable end
0Hot starter cable endÈUse Yamaha cable lube or equivalent on these
areas.
ÉUse SAE 10W-30 motor oil or suitable chain
lubricants.
ÊLubricate the following areas with high quality,
lightweight lithium-soap base grease.
CAUTION:
Wipe off any excess grease, and avoid get-
ting grease on the brake discs.
AAA
AA
B
CC
