YAMAHA WR 450F 2007 Owners Manual
Manufacturer: YAMAHA, Model Year: 2007, Model line: WR 450F, Model: YAMAHA WR 450F 2007Pages: 794, PDF Size: 21.82 MB
Page 531 of 794

ENG
4 - 105
DEMONTAGE-EINZELHEITEN
Schaltgabeln, Schaltwalze und
Getriebe
1. Demontieren:
Eingangswelle
1
Ausgangswelle
2
Schaltwalze
Schaltgabel 3
Schaltgabel 2
Schaltgabel 1
HINWEIS:
Die Baugruppe mit der am Kurbel-
gehäuse montierten Distanzhülse
3 demontieren.
Die Baugruppe vorsichtig demontie-
ren. Die entsprechende Einbaulage
sämtlicher Teile fest halten. Der
Lage und Ausrichtung der Schaltga-
beln besondere Achtung schenken.
Eingangswelle, Ausgangswelle,
Schaltwalze und Schaltgabeln
gemeinsam ausbauen durch leich-
tes Klopfen auf die Ausgangswelle
mit einem Gummihammer.
KONTROLLE
Zahnräder
1. Kontrollieren:
Schaltklauen
a
Verzahnung
b
Schaltgabel-Führungsnut
c
Verschlissen/beschädigt
→
Erneuern.
2. Kontrollieren:
O-Ring
1
Beschädigt
→ Erneuern.
3. Kontrollieren:
Beweglichkeit der Zahnräder
Fest
→ Instand setzen, ggf.
erneuern. POINTS DE DEPOSE
Fourchette de sélection, tambour et
boîte de vitesses
1. Déposer:
Arbre primaire 1
Arbre secondaire 2
Tambour
Fourchette de sélection 3
Fourchette de sélection 2
Fourchette de sélection 1
N.B.:
Déposer l’ensemble avec l’entretoise
épaulée 3 monté sur le carter.
Déposer avec précaution. Prendre note
de la position de chaque pièce. Bien
noter la position et l’orientation des
fourchettes de sélection.
Déposer ensemble l’arbre primaire,
l’arbre secondaire, le tambour et la
fourchette de sélection en tapant légè-
rement sur l’arbre secondaire de la
transmission à l’aide d’un marteau en
plastique.
CONTROLE
Pignons
1. Contrôler:
Crabot d’accouplement a
Dents du pignon b
Gorge de fourchette de sélection
c
Usure/endommagement → Rem-
placer.
2. Contrôler:
Joint torique 1
Endommagement → Remplacer.
3. Contrôler:
Rotation des pignons
Mouvement irrégulier → Répa-
rer ou remplacer.PUNTOS DE DESMONTAJE
Horquilla de cambio, leva de cambio y
caja de cambios
1. Extraer:
Eje principal 1
Eje posterior 2
Leva de cambio
Horquilla de cambio 3
Horquilla de cambio 2
Horquilla de cambio 1
NOTA:
Extraiga el conjunto con el casquillo
3 montado en el cárter.
Extraiga el conjunto con cuidado.
Anote la posición de cada pieza.
Preste mucha atención a la situación y
dirección de las horquillas de cambio.
Extraiga el eje principal, el eje poste-
rior, la leva de cambio y la horquilla
de cambio, todo junto, golpeando lige-
ramente el eje posterior de la caja de
cambios con un mazo blando.
COMPROBACIÓN
Engranajes
1. Comprobar:
Desplazable correspondiente a
Dientes de engranaje b
Ranura de la horquilla de cambio
c
Desgaste/daños → Cambiar.
2. Comprobar:
Junta tórica 1
Dañada → Cambiar.
3. Comprobar:
Movimiento de los engranajes
Movimiento no suave → Reparar
o cambiar.
BOITE DE VITESSES, TAMBOUR ET FOURCHETTES DE SELECTION
GETRIEBE, SCHALTWALZE UND SCHALTGABELN
CAJA DE CAMBIOS, LEVA DE CAMBIO Y HORQUILLA DE CAMBIO
Page 532 of 794

4 - 106

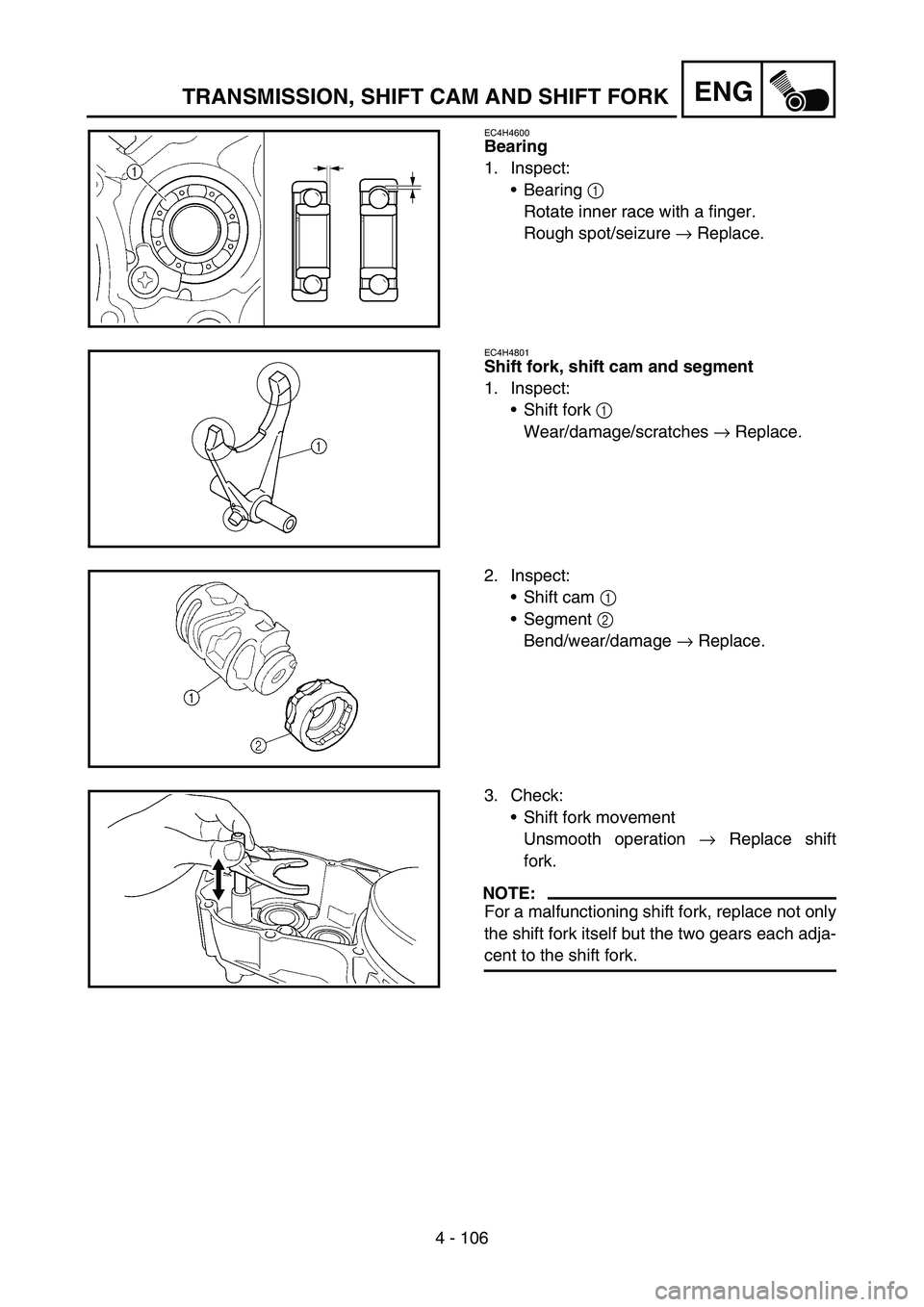

ENGTRANSMISSION, SHIFT CAM AND SHIFT FORK
EC4H4600
Bearing
1. Inspect:
Bearing 1
Rotate inner race with a finger.
Rough spot/seizure → Replace.
EC4H4801
Shift fork, shift cam and segment
1. Inspect:
Shift fork 1
Wear/damage/scratches → Replace.
2. Inspect:
Shift cam 1
Segment 2
Bend/wear/damage → Replace.
3. Check:
Shift fork movement
Unsmooth operation → Replace shift
fork.
NOTE:
For a malfunctioning shift fork, replace not only
the shift fork itself but the two gears each adja-
cent to the shift fork.
Page 533 of 794

ENG
4 - 106

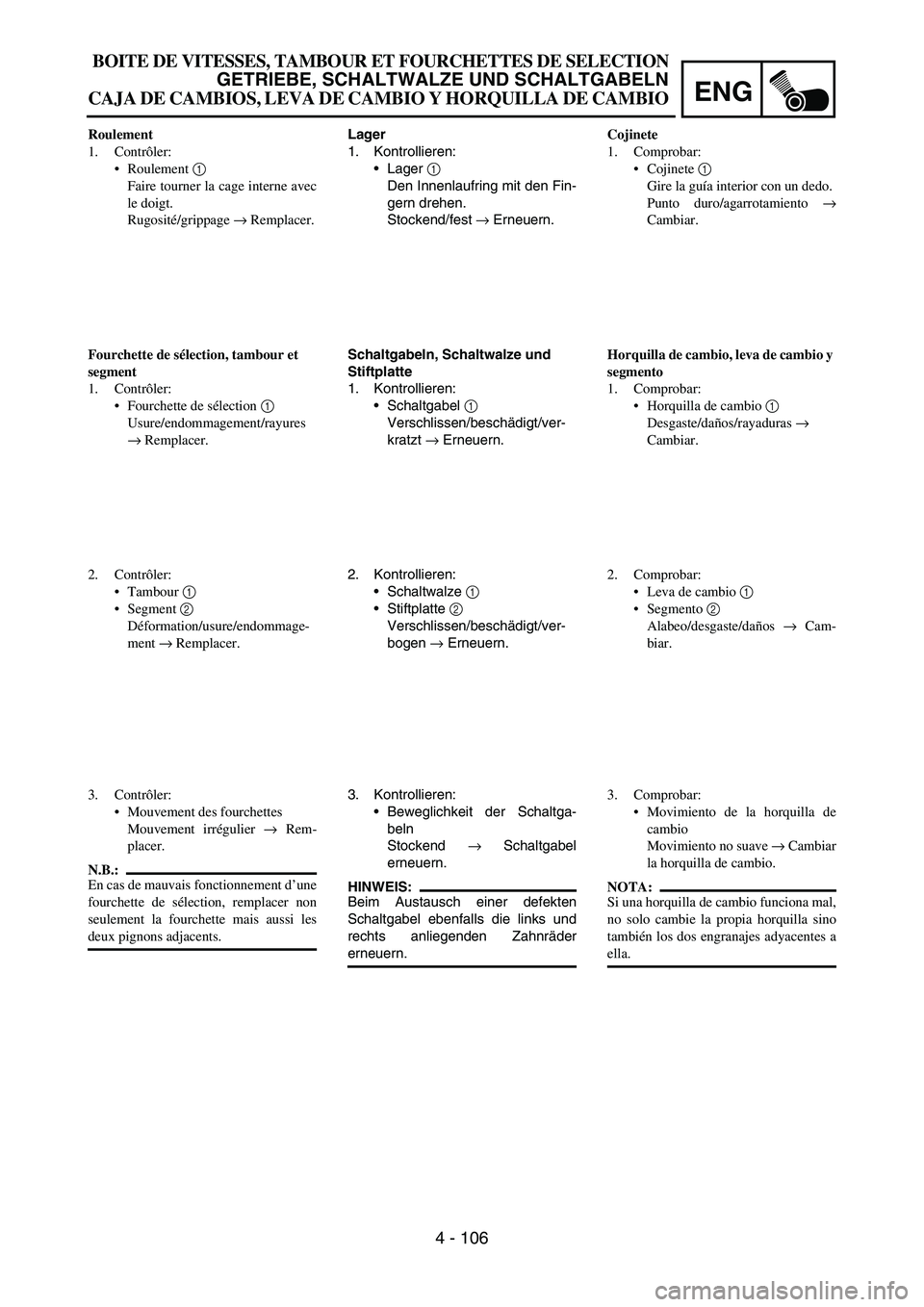

Lager
1. Kontrollieren:
Lager
1
Den Innenlaufring mit den Fin-
gern drehen.
Stockend/fest
→ Erneuern.
Schaltgabeln, Schaltwalze und
Stiftplatte
1. Kontrollieren:
Schaltgabel
1
Verschlissen/beschädigt/ver-
kratzt
→ Erneuern.
2. Kontrollieren:
Schaltwalze
1
Stiftplatte
2
Verschlissen/beschädigt/ver-
bogen
→ Erneuern.
3. Kontrollieren:
Beweglichkeit der Schaltga-
beln
Stockend
→ Schaltgabel
erneuern.
HINWEIS:
Beim Austausch einer defekten
Schaltgabel ebenfalls die links und
rechts anliegenden Zahnräder
erneuern. Roulement
1. Contrôler:
Roulement 1
Faire tourner la cage interne avec
le doigt.
Rugosité/grippage → Remplacer.
Fourchette de sélection, tambour et
segment
1. Contrôler:
Fourchette de sélection 1
Usure/endommagement/rayures
→ Remplacer.
2. Contrôler:
Tambour 1
Segment 2
Déformation/usure/endommage-
ment → Remplacer.
3. Contrôler:
Mouvement des fourchettes
Mouvement irrégulier → Rem-
placer.
N.B.:
En cas de mauvais fonctionnement d’une
fourchette de sélection, remplacer non
seulement la fourchette mais aussi les
deux pignons adjacents.Cojinete
1. Comprobar:
Cojinete 1
Gire la guía interior con un dedo.
Punto duro/agarrotamiento →
Cambiar.
Horquilla de cambio, leva de cambio y
segmento
1. Comprobar:
Horquilla de cambio 1
Desgaste/daños/rayaduras →
Cambiar.
2. Comprobar:
Leva de cambio 1
Segmento 2
Alabeo/desgaste/daños → Cam-
biar.
3. Comprobar:
Movimiento de la horquilla de
cambio
Movimiento no suave → Cambiar
la horquilla de cambio.
NOTA:
Si una horquilla de cambio funciona mal,
no solo cambie la propia horquilla sino
también los dos engranajes adyacentes a
ella.
BOITE DE VITESSES, TAMBOUR ET FOURCHETTES DE SELECTION
GETRIEBE, SCHALTWALZE UND SCHALTGABELN
CAJA DE CAMBIOS, LEVA DE CAMBIO Y HORQUILLA DE CAMBIO
Page 534 of 794

4 - 107
ENGTRANSMISSION, SHIFT CAM AND SHIFT FORK

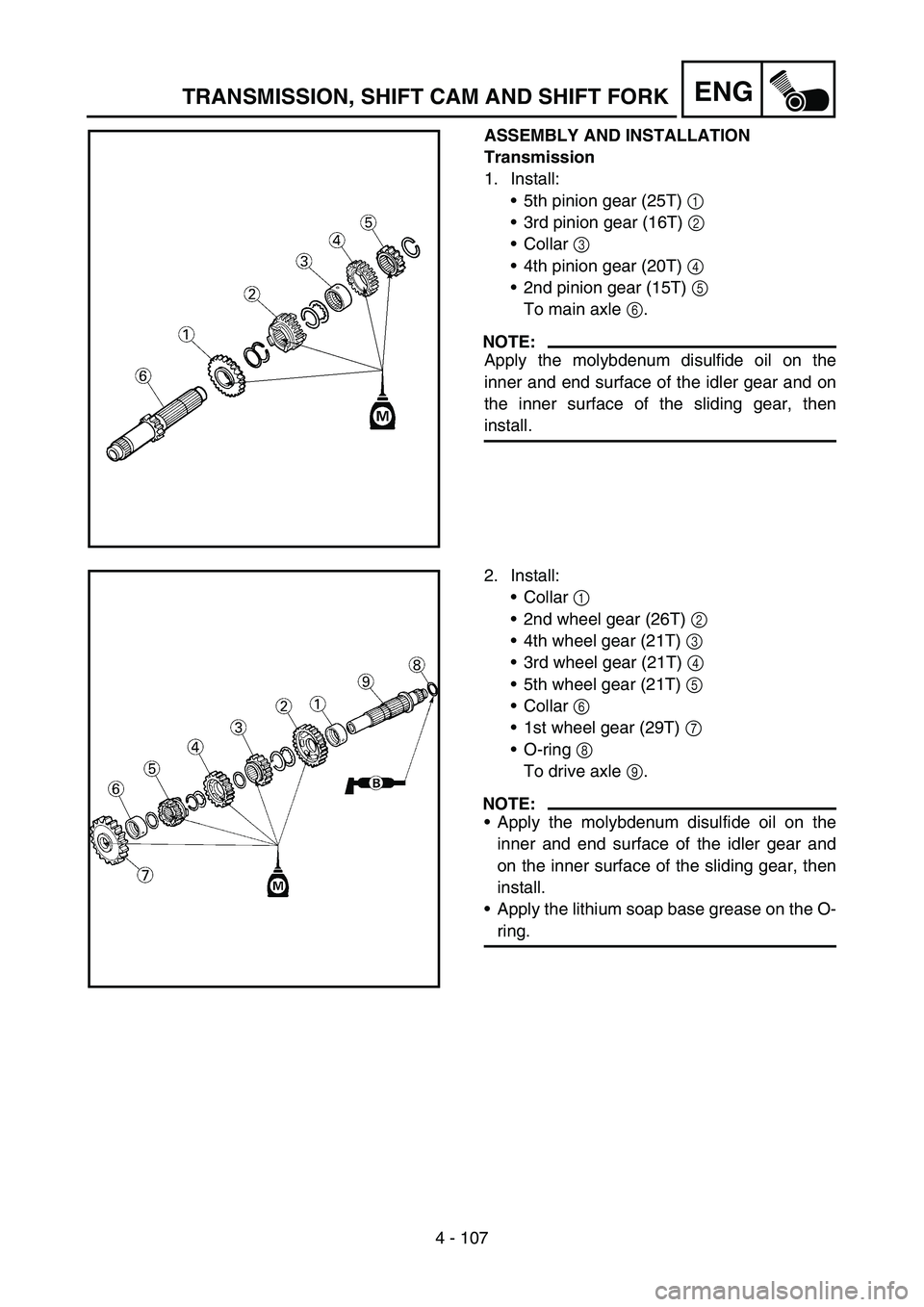

ASSEMBLY AND INSTALLATION
Transmission
1. Install:
5th pinion gear (25T) 1
3rd pinion gear (16T) 2
Collar 3
4th pinion gear (20T) 4
2nd pinion gear (15T) 5
To main axle 6.
NOTE:
Apply the molybdenum disulfide oil on the
inner and end surface of the idler gear and on
the inner surface of the sliding gear, then
install.
2. Install:
Collar 1
2nd wheel gear (26T) 2
4th wheel gear (21T) 3
3rd wheel gear (21T) 4
5th wheel gear (21T) 5
Collar 6
1st wheel gear (29T) 7
O-ring 8
To drive axle 9.
NOTE:
Apply the molybdenum disulfide oil on the
inner and end surface of the idler gear and
on the inner surface of the sliding gear, then
install.
Apply the lithium soap base grease on the O-
ring.
Page 535 of 794

ENG
4 - 107
ZUSAMMENBAU UND MONTAGE
Getriebe
1. Montieren:
Ritzel 5. Gang (25T)
1
Ritzel 3. Gang (16T)
2
Distanzhülse
3
Ritzel 4. Gang (20T)
4
Ritzel 2. Gang (15T)
5
(an der Getriebe-Eingangs-
welle
6)
HINWEIS:
Vor dem Einbau die Innen- und End-
flächen des Zwischenrads sowie die
Innenfläche des Losrads mit Molybd-
ändisulfidöl bestreichen.
2. Montieren:
Distanzhülse
1
Zahnrad 2. Gang (26T)
2
Zahnrad 4. Gang (21T)
3
Zahnrad 3. Gang (21T)
4
Zahnrad 5. Gang (21T)
5
Distanzhülse
6
Zahnrad 1. Gang (29T)
7
O-Ring
8
(an der Getriebe-Ausgangs-
welle
9)
HINWEIS:
Vor dem Einbau die Innen- und
Endflächen des Zwischenrads
sowie die Innenfläche des Los-
rads mit Molybdändisulfidöl
bestreichen.
Den O-Ring mit Lithiumseifenfett
bestreichen. ASSEMBLAGE ET MONTAGE
Boîte de vitesses
1. Monter:
Pignon de 5ème (25T) 1
Pignon de 3ème (16T) 2
Entretoise épaulée 3
Pignon de 4ème (20T) 4
Pignon de 2ème (15T) 5
Sur l’arbre primaire 6.
N.B.:
Appliquer de l’huile au bisulfure de
molybdène sur la surface interne et
l’extrémité du pignon fou et sur la sur-
face interne du pignon baladeur, puis
procéder au montage.
2. Monter:
Entretoise épaulée 1
Pignon de 2ème (26T) 2
Pignon de 4ème (21T) 3
Pignon de 3ème (21T) 4
Pignon de 5ème (21T) 5
Entretoise épaulée 6
Pignon de 1ère (29T) 7
Joint torique 8
Sur l’arbre secondaire 9.
N.B.:
Appliquer de l’huile au bisulfure de
molybdène sur la surface interne et
l’extrémité du pignon fou et sur la sur-
face interne du pignon baladeur, puis
procéder au montage.
Appliquer de la graisse à savon de
lithium sur le joint torique.MONTAJE E INSTALACIÓN
Caja de cambios
1. Instalar:
Engranaje de piñón de 5ª (25T)
1
Engranaje de piñón de 3ª (16T)
2
Casquillo 3
Engranaje de piñón de 4ª (20T)
4
Engranaje de piñón de 2ª (15T)
5
Al eje principal 6.
NOTA:
Aplique aceite de disulfuro de molib-
deno a la superficie interna y extrema del
engranaje intermedio y a la superficie
interna del engranaje desplazable y luego
móntelos.
2. Instalar:
Casquillo 1
Piñón de rueda de 2ª (26T) 2
Piñón de rueda de 4ª (21T) 3
Piñón de rueda de 3ª (21T) 4
Piñón de rueda de 5ª (21T) 5
Casquillo 6
Piñón de rueda de 1ª (29T) 7
Junta tórica 8
Al eje posterior 9.
NOTA:
Aplique aceite de disulfuro de molib-
deno a la superficie interna y extrema
del engranaje intermedio y a la super-
ficie interna del engranaje desplazable
y luego móntelos.
Aplique grasa de jabón de litio a la
junta tórica.
BOITE DE VITESSES, TAMBOUR ET FOURCHETTES DE SELECTION
GETRIEBE, SCHALTWALZE UND SCHALTGABELN
CAJA DE CAMBIOS, LEVA DE CAMBIO Y HORQUILLA DE CAMBIO
Page 536 of 794

4 - 108
ENGTRANSMISSION, SHIFT CAM AND SHIFT FORK

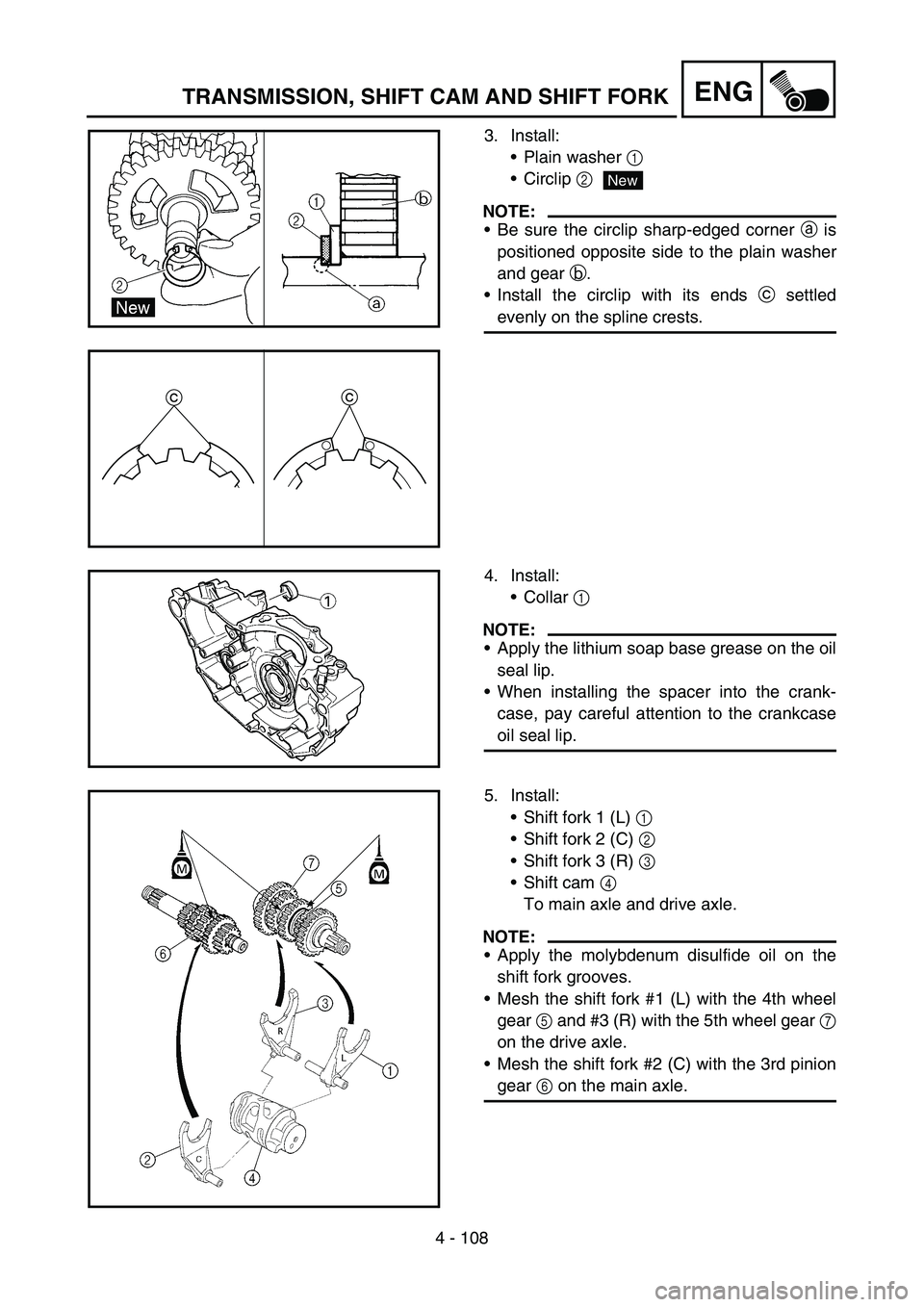

3. Install:
Plain washer 1
Circlip 2
NOTE:
Be sure the circlip sharp-edged corner a is
positioned opposite side to the plain washer
and gear b.
Install the circlip with its ends c settled
evenly on the spline crests.
cc
New
4. Install:
Collar 1
NOTE:
Apply the lithium soap base grease on the oil
seal lip.
When installing the spacer into the crank-
case, pay careful attention to the crankcase
oil seal lip.
5. Install:
Shift fork 1 (L) 1
Shift fork 2 (C) 2
Shift fork 3 (R) 3
Shift cam 4
To main axle and drive axle.
NOTE:
Apply the molybdenum disulfide oil on the
shift fork grooves.
Mesh the shift fork #1 (L) with the 4th wheel
gear 5 and #3 (R) with the 5th wheel gear 7
on the drive axle.
Mesh the shift fork #2 (C) with the 3rd pinion
gear 6 on the main axle.
Page 537 of 794

ENG
4 - 108
3. Montieren:
Beilagscheibe
1
Sicherungsring
2
HINWEIS:
Die scharfe Kante
a des Siche-
rungsrings muss sich auf der
gegenüberliegenden Seite von
Beilagscheibe und Zahnrad
b
befinden.
Den Sicherungsring so einsetzen,
dass dessen Enden
c gleichmä-
ßig auf den Erhöhungen der Keil-
verzahnung ruhen.
New
4. Montieren:
Distanzhülse
1
HINWEIS:
Die Dichtringlippen mit Lithiumsei-
fenfett bestreichen.
Beim Montieren der Distanzstücks
vorsichtig vorgehen, um die Kur-
belgehäuse-Dichtringlippe nicht zu
beschädigen.
5. Montieren:
Schaltgabel 1 (L)
1
Schaltgabel 2 (M)
2
Schaltgabel 3 (R)
3
Schaltwalze
4
(an Eingangs- und Ausgangs-
wellen)
HINWEIS:
Molybdändisulfidöl auf die Schalt-
gabel-Führungsnuten auftragen.
Die Schaltgabel 1 (L) muss sich
mit der Führungsnut des Zahn-
rads
5 für den 4. Gang und die
Schaltgabel 3 (R) mit der Füh-
rungsnut des Zahnrads
7 für den
5. Gang auf der Getriebe-Aus-
gangswelle im Eingriff befinden.
Die Schaltgabel 2 (M) muss sich
mit der Führungsnut des Ritzels
6
für den 3. Gang auf der Getriebe-
Eingangswelle im Eingriff befin-
den. 3. Monter:
Rondelle pleine 1
Circlip 2
N.B.:
Veiller à ce que le côté à bord vif du
circlip a soit positionné à l’opposé de
la rondelle pleine et du pignon b.
Monter le circlip en asseyant unifor-
mément ses extrémités c sur les crê-
tes des cannelures.
New
4. Monter:
Entretoise épaulée 1
N.B.:
Appliquer de la graisse à savon de
lithium sur la lèvre de la bague d’étan-
chéité.
En montant l’entretoise épaulée dans
le carter, faire très attention à la lèvre
de la bague d’étanchéité du carter
moteur.
5. Monter:
Fourchette de sélection 1 (G) 1
Fourchette de sélection 2 (C) 2
Fourchette de sélection 3 (D) 3
Tambour 4
Sur l’arbre primaire et l’arbre
secondaire.
N.B.:
Appliquer de l’huile au bisulfure de
molybdène sur les gorges des four-
chettes de sélection.
Engrener la fourchette de sélection
n°1 (G) avec le pignon de 4ème 5 et
la fourchette n°3 (D) avec le pignon de
5ème 7 de l’arbre secondaire.
Engrener la fourchette n°2 (C) avec le
pignon de 3ème 6 de l’arbre princi-
pal.3. Instalar:
Arandela plana 1
Anillo elástico 2
NOTA:
Verifique que el ángulo con el borde
afilado del anillo elástico a esté
situado en el lado opuesto al de la
arandela plana y el engranaje b.
Instale el anillo elástico con los extre-
mos c uniformemente asentados en
los surcos.
New
4. Instalar:
Casquillo 1
NOTA:
Aplique grasa de jabón de litio al labio
de la junta de aceite.
Cuando monte el espaciador en el cár-
ter tenga mucho cuidado con el labio
de la junta de aceite.
5. Instalar:
Horquilla de cambio 1 (I) 1
Horquilla de cambio 2 (C) 2
Horquilla de cambio 3 (D) 3
Leva de cambio 4
A eje principal y eje posterior.
NOTA:
Aplique aceite de disulfuro de molib-
deno a las ranuras de las horquillas de
cambio.
Acople la horquilla de cambio nº 1 (I)
al piñón de rueda de 4ª 5 y la nº 3 (D)
al piñón de rueda de 5ª 7 en el eje
posterior.
Acople la horquilla de cambio nº 2 (C)
al engranaje de piñón de 3ª 6 en el eje
principal.
BOITE DE VITESSES, TAMBOUR ET FOURCHETTES DE SELECTION
GETRIEBE, SCHALTWALZE UND SCHALTGABELN
CAJA DE CAMBIOS, LEVA DE CAMBIO Y HORQUILLA DE CAMBIO
Page 538 of 794

4 - 109
ENGTRANSMISSION, SHIFT CAM AND SHIFT FORK
6. Install:
Transmission assembly 1
To crankcase (left) 2.
NOTE:
Apply the engine oil on the bearings and guide
bars.
7. Check:
Shifter operation
Transmission operation
Unsmooth operation → Repair.
Page 539 of 794

ENG
4 - 109

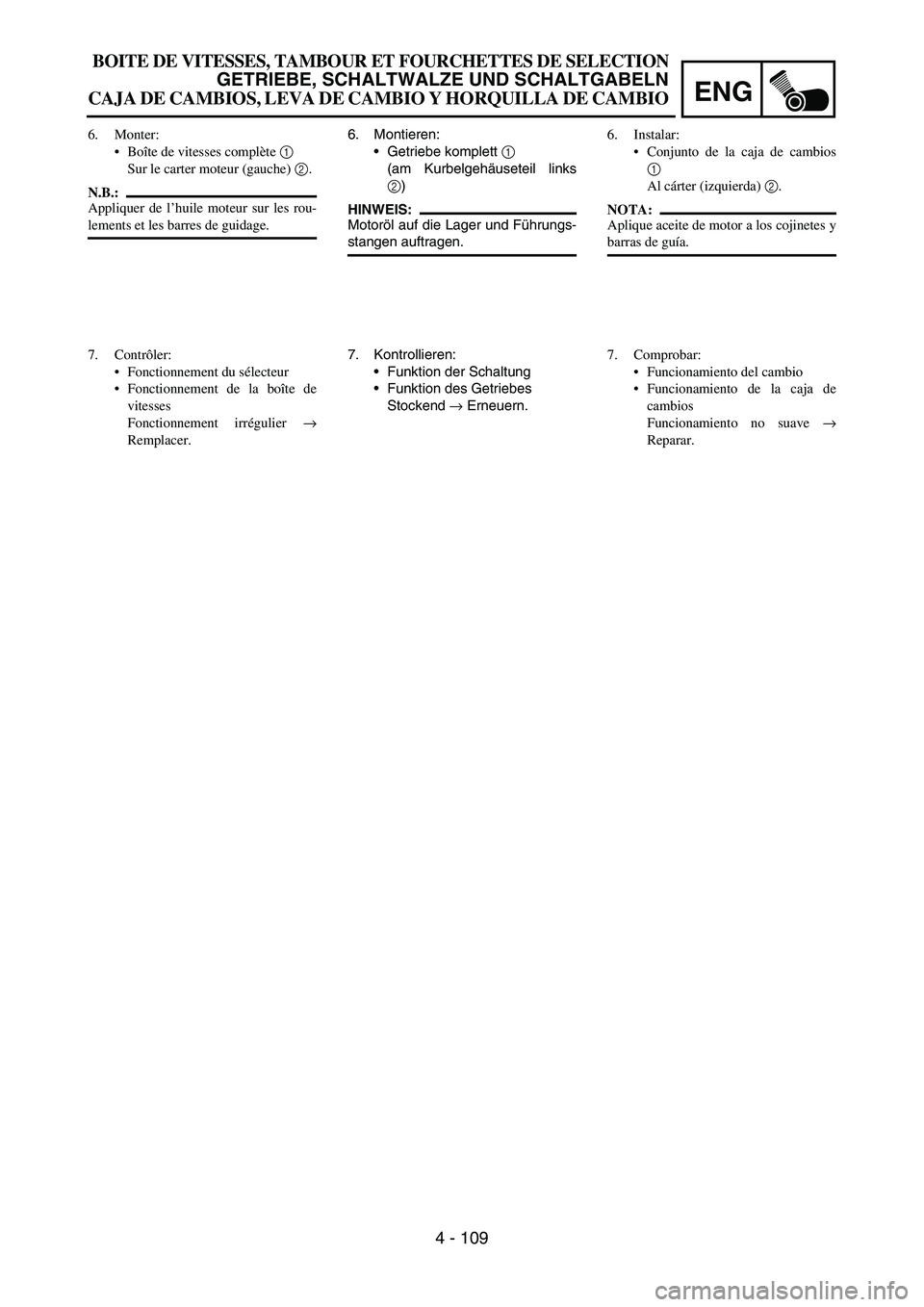

6. Montieren:
Getriebe komplett
1
(am Kurbelgehäuseteil links
2)
HINWEIS:
Motoröl auf die Lager und Führungs-
stangen auftragen.
7. Kontrollieren:
Funktion der Schaltung
Funktion des Getriebes
Stockend
→ Erneuern. 6. Monter:
Boîte de vitesses complète 1
Sur le carter moteur (gauche) 2.
N.B.:
Appliquer de l’huile moteur sur les rou-
lements et les barres de guidage.
7. Contrôler:
Fonctionnement du sélecteur
Fonctionnement de la boîte de
vitesses
Fonctionnement irrégulier →
Remplacer.6. Instalar:
Conjunto de la caja de cambios
1
Al cárter (izquierda) 2.NOTA:
Aplique aceite de motor a los cojinetes y
barras de guía.
7. Comprobar:
Funcionamiento del cambio
Funcionamiento de la caja de
cambios
Funcionamiento no suave →
Reparar.
BOITE DE VITESSES, TAMBOUR ET FOURCHETTES DE SELECTION
GETRIEBE, SCHALTWALZE UND SCHALTGABELN
CAJA DE CAMBIOS, LEVA DE CAMBIO Y HORQUILLA DE CAMBIO
Page 540 of 794

5 - 1
CHAS
EC500000
CHASSIS
EC590000
FRONT WHEEL AND REAR WHEEL
EC598000
FRONT WHEEL
FRONT WHEEL AND REAR WHEEL
Extent of removal:
1 Front wheel removal
2 Wheel bearing removal
3 Brake disc removal
Extent of removal Order Part name Q’ty Remarks
FRONT WHEEL REMOVAL
WARNING
Support the machine securely so there is nodanger of it falling over.
Preparation for removal Hold the machine by placing the
suitable stand under the engine.
1 Bolt (axle holder) 4 Only loosening.
2 Nut (front wheel axle) 1
3 Front wheel axle 1
4 Front wheel 1
5 Speed sensor 1
6 Collar 1
7 Oil seal 1
8 Bearing 2 Refer to “REMOVAL POINTS”.
9 Brake disc 1
2
13
3
