YAMAHA XJ600S 2000 Instructieboekje (in Dutch)

L
6-23
PERIODIEK ONDERHOUD EN EENVOUDIGE REPARATIES
/home/Iida/Junko-data/YMC_om/AA9161_XJ600SN-D6/Dutch/D-6.frame
DAU02985
Smeren van de voorremhendel
en koppelingshendel
Smeer de bewegende delen.
Aanbevolen smeermiddel:
Motorolie
DAU02965
Smeren van de
middenstandaard en
zijstandaard
Smeer de bewegende delen en de raak-
vlakken. Kontroleer of de middenstandaard
en de zijstandaard soepel bewegen.
DW000114
Als de middenstandaard en de zijstand-
aard niet soepel bewegen, raadpleeg
dan uw Yamaha dealer.Aanbevolen smeermiddel:
Motorolie
DAU00790
Smering van de achterwiel-
ophanging
Smeer de bewegende delen.
Aanbevolen smeermiddel:
Molybdeen-disulfide vet

R
6-24
PERIODIEK ONDERHOUD EN EENVOUDIGE REPARATIES
/home/Iida/Junko-data/YMC_om/AA9161_XJ600SN-D6/Dutch/D-6.frame
DAU02939
Inspektie van de voorvork
Visuele kontroleDW000115
Ondersteun de motorfiets goed, zodat u
niet het risico loopt dat deze omvalt.
Kontroleer de binnenpoot op krassen en
eventuele andere beschadigingen en kont-
roleer de voorvork op olielekkage.

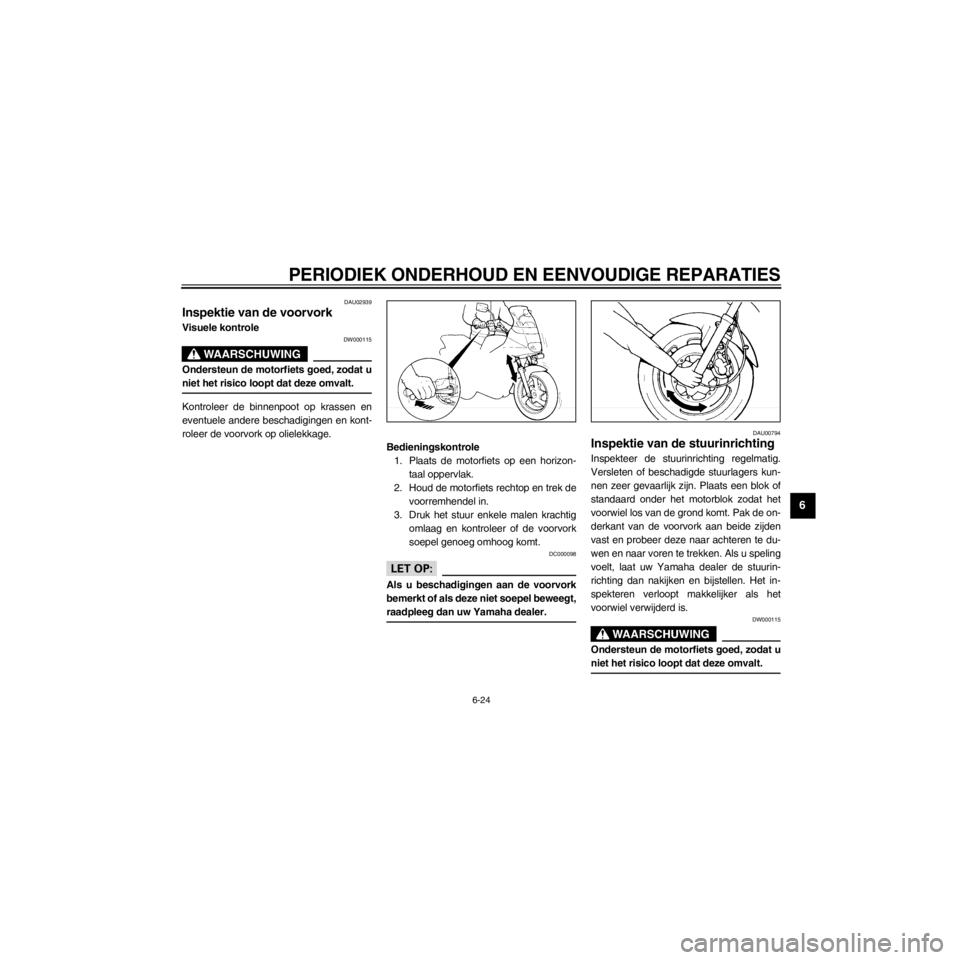

Bedieningskontrole
1. Plaats de motorfiets op een horizon-
taal oppervlak.
2. Houd de motorfiets rechtop en trek de
voorremhendel in.
3. Druk het stuur enkele malen krachtig
omlaag en kontroleer of de voorvork
soepel genoeg omhoog komt.
DC000098
LET OP:
Als u beschadigingen aan de voorvork
bemerkt of als deze niet soepel beweegt,
raadpleeg dan uw Yamaha dealer.
DAU00794
Inspektie van de stuurinrichting
Inspekteer de stuurinrichting regelmatig.
Versleten of beschadigde stuurlagers kun-
nen zeer gevaarlijk zijn. Plaats een blok of
standaard onder het motorblok zodat het
voorwiel los van de grond komt. Pak de on-
derkant van de voorvork aan beide zijden
vast en probeer deze naar achteren te du-
wen en naar voren te trekken. Als u speling
voelt, laat uw Yamaha dealer de stuurin-
richting dan nakijken en bijstellen. Het in-
spekteren verloopt makkelijker als het
voorwiel verwijderd is.
DW000115
Ondersteun de motorfiets goed, zodat u
niet het risico loopt dat deze omvalt.

L
6-25
PERIODIEK ONDERHOUD EN EENVOUDIGE REPARATIES
/home/Iida/Junko-data/YMC_om/AA9161_XJ600SN-D6/Dutch/D-6.frame
DAU01144
Wiellagers
Als er speling zit in de voor- of achterwiel-
naaf of als het voor- of achterwiel niet soe-
pel loopt, vraag uw Yamaha dealer dan om
de wiellagers te kontroleren.
DAU00800
Accu
Deze motorfiets is uitgerust met een accu
van het zogenaamde Ògesloten typeÓ. U
hoeft het elektroliet-nivo dus niet te kontrol-
eren en u hoeft ook geen gedistilleerd water
bij te vullen.
lAls de accu ontladen is, raadpleeg
dan uw Yamaha dealer.
lAls de motorfiets is voorzien van op-
tionele elektrische accessoires, zal de
accu sneller leegraken, dus zorg in dit
geval voor regelmatig opladen.
DC000101
LET OP:
Probeer de verzegelde doppen van de
accucellen niet te verwijderen. Hier be-
schadigt u de accu mee.
DW000116
Accu-elektrolyet is een gevaarlijke en
giftige verbinding die zwavelzuur bevat
en brandwonden kan veroorzaken. Zorg
dat de elektrolyet nooit in aanraking
komt met uw huid, ogen of kleding.
REMEDIES BIJ AANRAKING:
lEXTERN: Spoel uw huid af met veel
stromend koud water.
lINTERN: Drink grote hoeveelheden
melk of water. Gebruik vervolgens
een laxeermiddel, geklopt ei of
plantaardige olie. Bel onmiddellijk
een arts.
lOGEN: Spoel 15 minuten lang met
stromend water en raadpleeg zo
snel mogelijk een arts.
AccuÕs genereren explosieve gassen.
Houd de accu uit de buurt van open
vuur, vonken, sigaretten, enz. Als u de
accu binnen oplaadt of gebruikt, zorg
dan voor voldoende ventilatie. Draag al-
tijd een veiligheidsbril als u met accuÕs
werkt. ZORG DAT KINDEREN NIET BIJ
DE ACCU KUNNEN KOMEN.

R
6-26
PERIODIEK ONDERHOUD EN EENVOUDIGE REPARATIES
/home/Iida/Junko-data/YMC_om/AA9161_XJ600SN-D6/Dutch/D-6.frame
Opslag van de accu
Als de motorfiets een maand of langer niet
wordt gebruikt, verwijder de accu dan, laad
deze volledig op en bewaar de accu dan in
een koele donkere ruimte.
DC000102
LET OP:
lZorg dat de accu volledig is opgela-
dan voordat u deze opbergt. Als de
accu in outladen toestand wordt
bewaard, kan er onherstelbare
schade aan ontstaan.
lGebruik een acculader voor een ge-
heel gesloten (MF-type) accu. Ge-
bruik van een conventionele
acculader kan schade aan de accu
veroorzaken. Als uw lader niet van
het afgedichte type is, dient u con-
tact op te nemen met uw Yamaha-
dealer.
lLet bij het installeren van de accu
goed op dat alle aansluitigen naar
behoren zijn gemaakt.

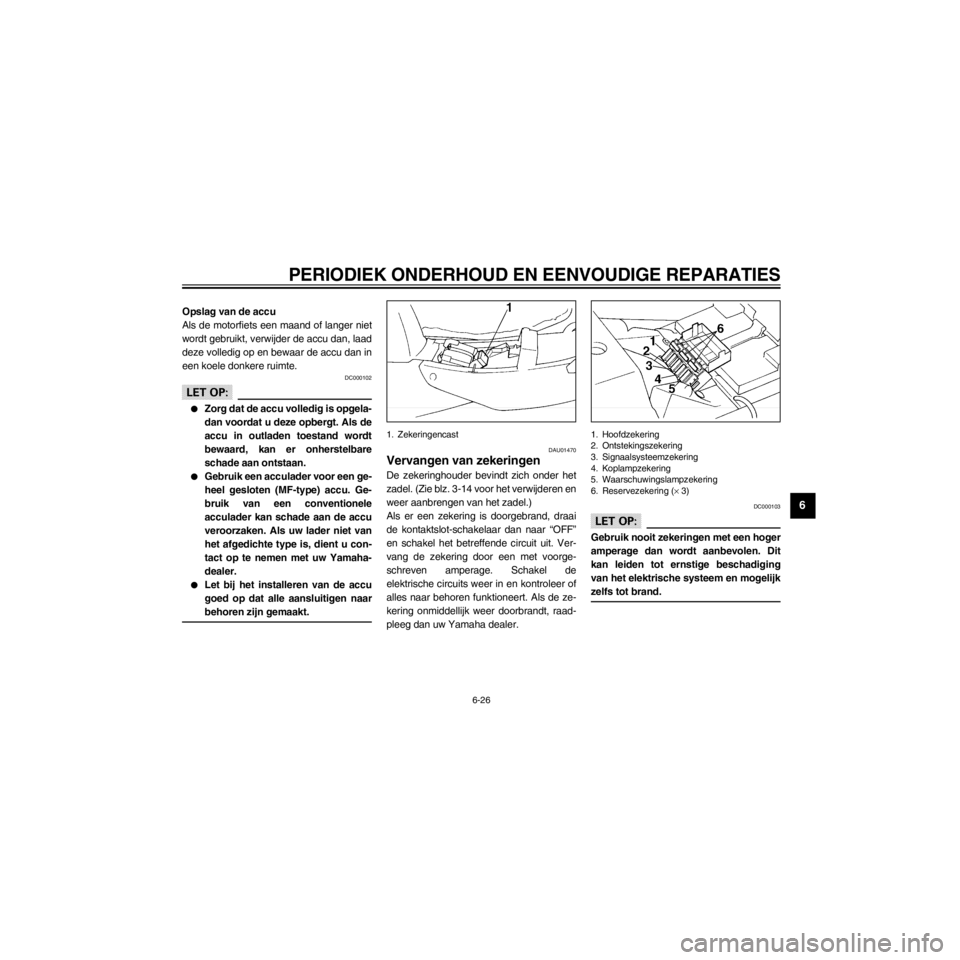

1. Zekeringencast
DAU01470
Vervangen van zekeringen
De zekeringhouder bevindt zich onder het
zadel. (Zie blz. 3-14 voor het verwijderen en
weer aanbrengen van het zadel.)
Als er een zekering is doorgebrand, draai
de kontaktslot-schakelaar dan naar ÒOFFÓ
en schakel het betreffende circuit uit. Ver-
vang de zekering door een met voorge-
schreven amperage. Schakel de
elektrische circuits weer in en kontroleer of
alles naar behoren funktioneert. Als de ze-
kering onmiddellijk weer doorbrandt, raad-
pleeg dan uw Yamaha dealer.
1. Hoofdzekering
2. Ontstekingszekering
3. Signaalsysteemzekering
4. Koplampzekering
5. Waarschuwingslampzekering
6. Reservezekering (´ 3)
DC000103
LET OP:
Gebruik nooit zekeringen met een hoger
amperage dan wordt aanbevolen. Dit
kan leiden tot ernstige beschadiging
van het elektrische systeem en mogelijk
zelfs tot brand.

L
6-27
PERIODIEK ONDERHOUD EN EENVOUDIGE REPARATIES
/home/Iida/Junko-data/YMC_om/AA9161_XJ600SN-D6/Dutch/D-6.frame
Voorgeschreven zekeringen:
Hoofdzekering: 30 A
Ontstekingszekering: 10 A
Signaalsysteemzekering: 15 A
Koplampzekering: 15 A
Waarschuwingslampzekering: 10 A

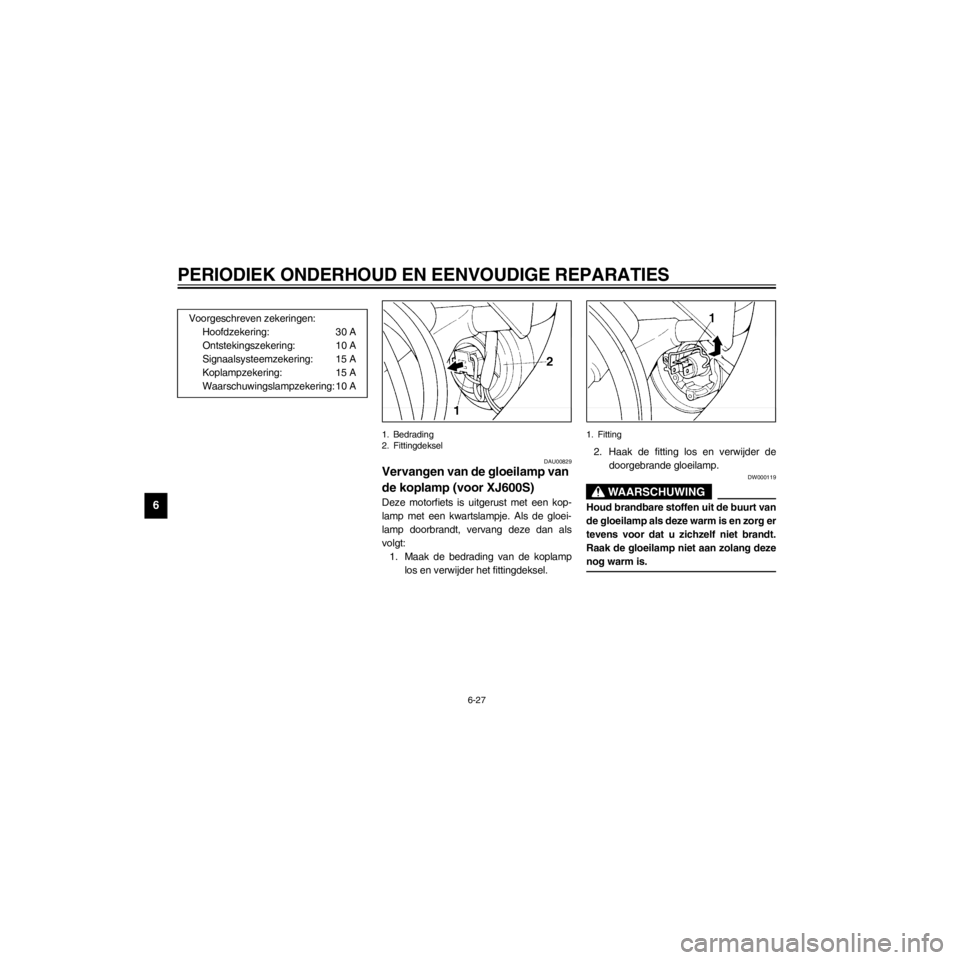

1. Bedrading
2. Fittingdeksel
DAU00829
Vervangen van de gloeilamp van
de koplamp (voor XJ600S)
Deze motorfiets is uitgerust met een kop-
lamp met een kwartslampje. Als de gloei-
lamp doorbrandt, vervang deze dan als
volgt:
1. Maak de bedrading van de koplamp
los en verwijder het fittingdeksel.
1. Fitting
2. Haak de fitting los en verwijder de
doorgebrande gloeilamp.
DW000119
Houd brandbare stoffen uit de buurt van
de gloeilamp als deze warm is en zorg er
tevens voor dat u zichzelf niet brandt.
Raak de gloeilamp niet aan zolang deze
nog warm is.

R
6-28
PERIODIEK ONDERHOUD EN EENVOUDIGE REPARATIES
/home/Iida/Junko-data/YMC_om/AA9161_XJ600SN-D6/Dutch/D-6.frame

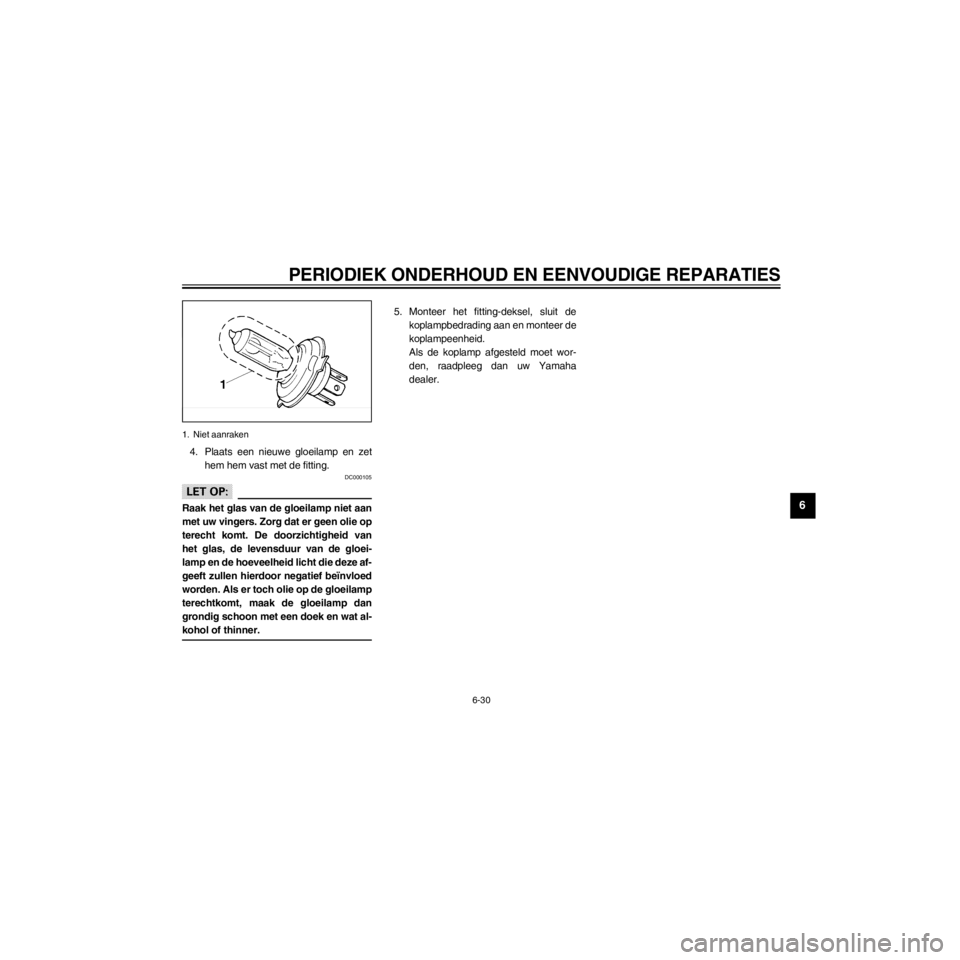

1. Niet aanraken
3. Plaats een nieuwe gloeilamp en zet
hem hem vast met de fitting.
DC000105
LET OP:
Raak het glas van de gloeilamp niet aan
met uw vingers. Zorg dat er geen olie op
terecht komt. De doorzichtigheid van
het glas, de levensduur van de gloei-
lamp en de hoeveelheid licht die deze af-
geeft zullen hierdoor negatief be•nvloed
worden. Als er toch olie op de gloeilamp
terechtkomt, maak de gloeilamp dan
grondig schoon met een doek en wat al-
kohol of thinner.4. Monteer het fitting-deksel en sluit de
koplampbedrading weer aan.
Als de bundel van de koplamp afge-
steld moet worden, raadpleeg dan uw
Yamaha dealer.

L
6-29
PERIODIEK ONDERHOUD EN EENVOUDIGE REPARATIES
/home/Iida/Junko-data/YMC_om/AA9161_XJ600SN-D6/Dutch/D-6.frame

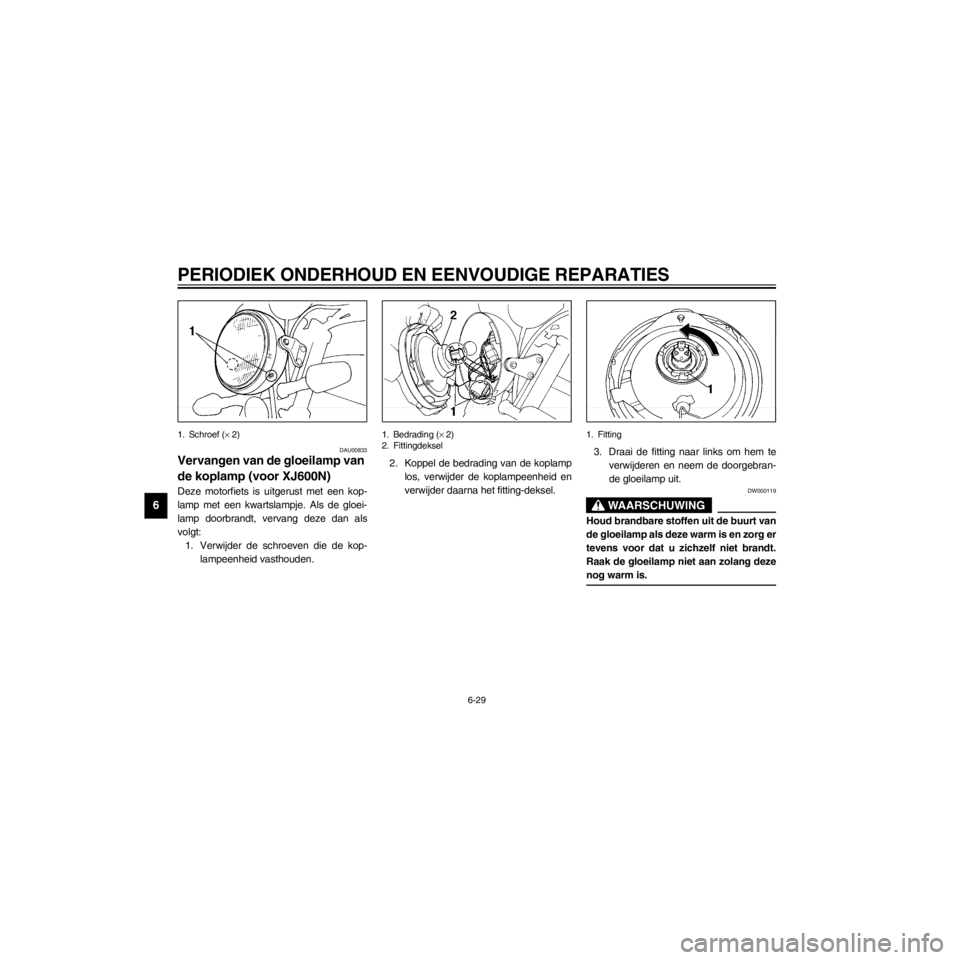

1. Schroef (´ 2)
DAU00833
Vervangen van de gloeilamp van
de koplamp (voor XJ600N)
Deze motorfiets is uitgerust met een kop-
lamp met een kwartslampje. Als de gloei-
lamp doorbrandt, vervang deze dan als
volgt:
1. Verwijder de schroeven die de kop-
lampeenheid vasthouden.
1. Bedrading (´ 2)
2. Fittingdeksel
2. Koppel de bedrading van de koplamp
los, verwijder de koplampeenheid en
verwijder daarna het fitting-deksel.
1. Fitting
3. Draai de fitting naar links om hem te
verwijderen en neem de doorgebran-
de gloeilamp uit.
DW000119
Houd brandbare stoffen uit de buurt van
de gloeilamp als deze warm is en zorg er
tevens voor dat u zichzelf niet brandt.
Raak de gloeilamp niet aan zolang deze
nog warm is.

R
6-30
PERIODIEK ONDERHOUD EN EENVOUDIGE REPARATIES
/home/Iida/Junko-data/YMC_om/AA9161_XJ600SN-D6/Dutch/D-6.frame
1. Niet aanraken
4. Plaats een nieuwe gloeilamp en zet
hem hem vast met de fitting.
DC000105
LET OP:
Raak het glas van de gloeilamp niet aan
met uw vingers. Zorg dat er geen olie op
terecht komt. De doorzichtigheid van
het glas, de levensduur van de gloei-
lamp en de hoeveelheid licht die deze af-
geeft zullen hierdoor negatief be•nvloed
worden. Als er toch olie op de gloeilamp
terechtkomt, maak de gloeilamp dan
grondig schoon met een doek en wat al-
kohol of thinner.5. Monteer het fitting-deksel, sluit de
koplampbedrading aan en monteer de
koplampeenheid.
Als de koplamp afgesteld moet wor-
den, raadpleeg dan uw Yamaha
dealer.

L
6-31
PERIODIEK ONDERHOUD EN EENVOUDIGE REPARATIES
/home/Iida/Junko-data/YMC_om/AA9161_XJ600SN-D6/Dutch/D-6.frame

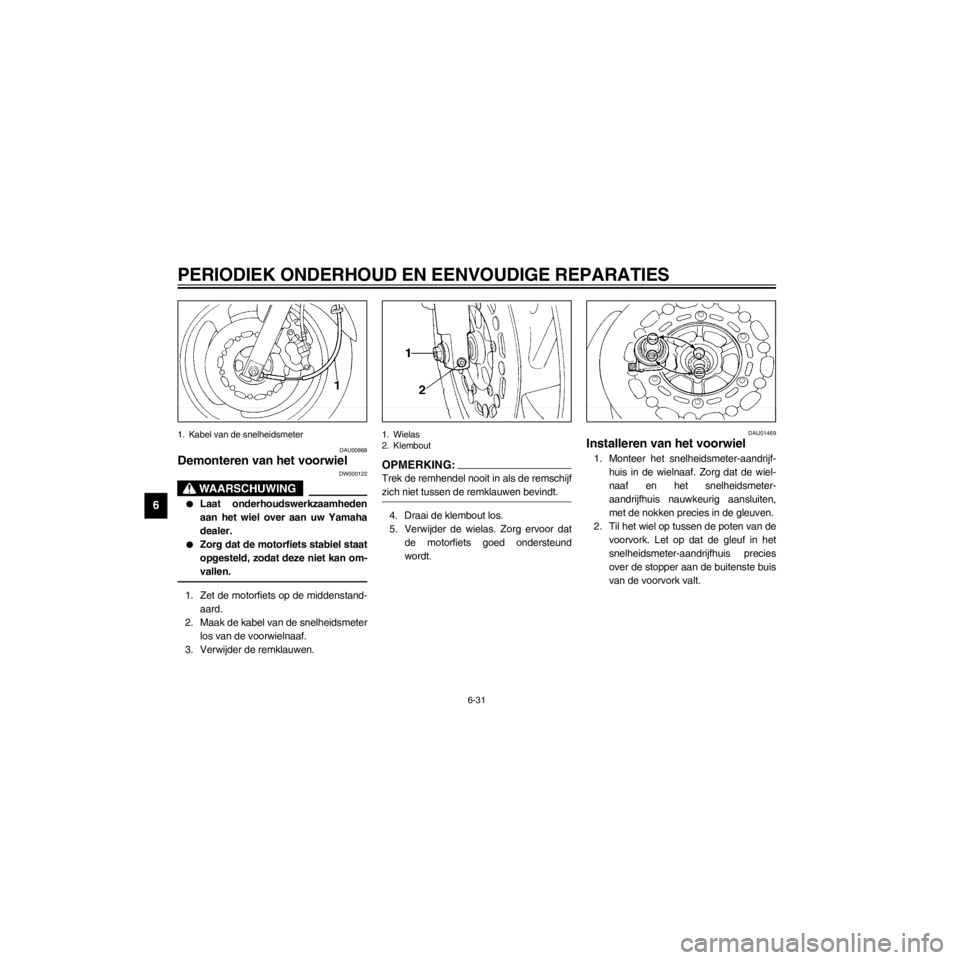

1. Kabel van de snelheidsmeter
DAU00868
Demonteren van het voorwiel
DW000122
lLaat onderhoudswerkzaamheden
aan het wiel over aan uw Yamaha
dealer.
lZorg dat de motorfiets stabiel staat
opgesteld, zodat deze niet kan om-
vallen.
1. Zet de motorfiets op de middenstand-
aard.
2. Maak de kabel van de snelheidsmeter
los van de voorwielnaaf.
3. Verwijder de remklauwen.
1. Wielas
2. Klembout
OPMERKING:
Trek de remhendel nooit in als de remschijf
zich niet tussen de remklauwen bevindt.
4. Draai de klembout los.
5. Verwijder de wielas. Zorg ervoor dat
de motorfiets goed ondersteund
wordt.
DAU01469
Installeren van het voorwiel
1. Monteer het snelheidsmeter-aandrijf-
huis in de wielnaaf. Zorg dat de wiel-
naaf en het snelheidsmeter-
aandrijfhuis nauwkeurig aansluiten,
met de nokken precies in de gleuven.
2. Til het wiel op tussen de poten van de
voorvork. Let op dat de gleuf in het
snelheidsmeter-aandrijfhuis precies
over de stopper aan de buitenste buis
van de voorvork valt.

R
6-32
PERIODIEK ONDERHOUD EN EENVOUDIGE REPARATIES
/home/Iida/Junko-data/YMC_om/AA9161_XJ600SN-D6/Dutch/D-6.frame

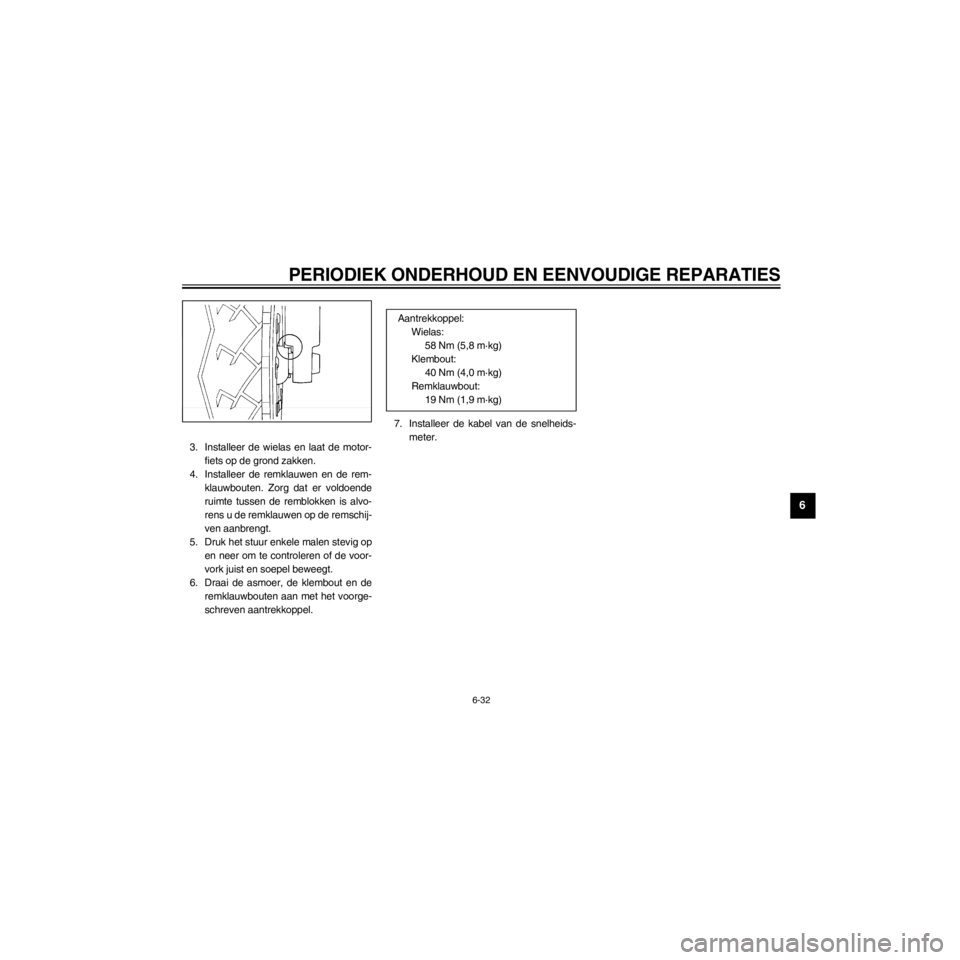

3. Installeer de wielas en laat de motor-
fiets op de grond zakken.
4. Installeer de remklauwen en de rem-
klauwbouten. Zorg dat er voldoende
ruimte tussen de remblokken is alvo-
rens u de remklauwen op de remschij-
ven aanbrengt.
5. Druk het stuur enkele malen stevig op
en neer om te controleren of de voor-
vork juist en soepel beweegt.
6. Draai de asmoer, de klembout en de
remklauwbouten aan met het voorge-
schreven aantrekkoppel.7. Installeer de kabel van de snelheids-
meter. Aantrekkoppel:
Wielas:
58 Nm (5,8 mákg)
Klembout:
40 Nm (4,0 mákg)
Remklauwbout:
19 Nm (1,9 mákg)
