MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-15
6
HAU00658
PneumaticiPer assicurare il massimo rendimento, una
lunga durata ed un utilizzo sicuro, notare i
seguenti punti:
Pressione aria
Controllare sempre e regolare la pressione
aria dei pneumatici prima di usare la moto.
HW000082
AVVERTENZA
@ La pressione aria dei pneumatici deve
essere controllata e regolata quando i
pneumatici sono a temperatura ambien-
te. La pressione deve essere regolata in
funzione al peso totale dei bagagli, del
pilota, del passeggero e degli accessori
(carenature, borse ecc., se approvate
per questo modello) e della velocità del
veicolo. @
CE-33IHW000083
AVVERTENZA
@ Un carico appropriato della moto, è im-
portante per la maneggevolezza, la fre-
nata e per le altre prestazioni e
caratteristiche di sicurezza della moto.
Non trasportare oggetti mal fissati che
potrebbero sganciarsi. Imballare con
cura i bagagli più pesanti al centro della
moto e ripartire i pesi in modo uguale su
ogni lato. Regolare correttamente la so-
spensione in funzione del carico, con-
trollare lo stato e la pressione dell’aria
dei pneumatici. NON SOVRACCARICA-
TE MAI LA VOSTRA MOTO. Assicurarsi
che il peso totale dei bagagli, del pilota,
del passeggero e degli accessori (care-
nature, borse ecc., se approvate per
questo modello) non superi il carico
massimo della moto. L’uso di una moto
sovraccarica può causare danni al pneu-
matico, un incidente e persino lesioni
gravi. @
Carico massimo* 205 kg
Pressione a freddo Davanti Posteriore
Fino a carico 90 kg*225 kPa
(2,25 kg/cm
2,
2,25 bar)250 kPa
(2,50 kg/cm
2,
2,50 bar)
90 kg ~
Carico massimo*250 kPa
(2,50 kg/cm
2,
2,50 bar)290 kPa
(2,90 kg/cm
2,
2,90 bar)
Guida ad alta velocità250 kPa
(2,50 kg/cm
2,
2,50 bar)290 kPa
(2,90 kg/cm
2,
2,90 bar)
* Il carico è il peso totale dei bagagli, del pilota, del
passeggero e degli accessori.
H_4km_Periodic.fm Page 15 Saturday, October 16, 1999 5:06 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-16
6
Controllo dei pneumatici
Controllare sempre i pneumatici prima di
usare la moto. Se il battistrada centrale rag-
giunge il limite come indicato, se ci sono
frammenti di vetro o un chiodo nel pneuma-
tico oppure se la spalla del pneumatico è
crepata, contattare immediatamente un ri-
venditore Yamaha e far sostituire il pneu-
matico.
HW000095
AVVERTENZA
@ L’uso del mezzo con pneumatici ecces-
sivamente consumati riduce la stabilità
di guida o può portare ad una pordita di
controllo. Far sostituire immediatamen-
te da un rivenditore Yamaha i pneumati-
ci eccessivamente consumati. Il cambio
dei freni, dei pneumatici e di tutti i pezzi
delle ruote deve essere affidato ad un
tecnico del Servizio Yamaha. @CE-26INOTA:@ Questi limiti possono differire da nazione a
nazione a seconda delle leggi. In questo
caso, uniformasi ai limiti specificati dalle
leggi della propria nazione. @
Informazioni sui pneumatici
Questa motocicletta è dotata di pneumatici
senza camera d’aria, valvole pneumatico e
ruote in lega.

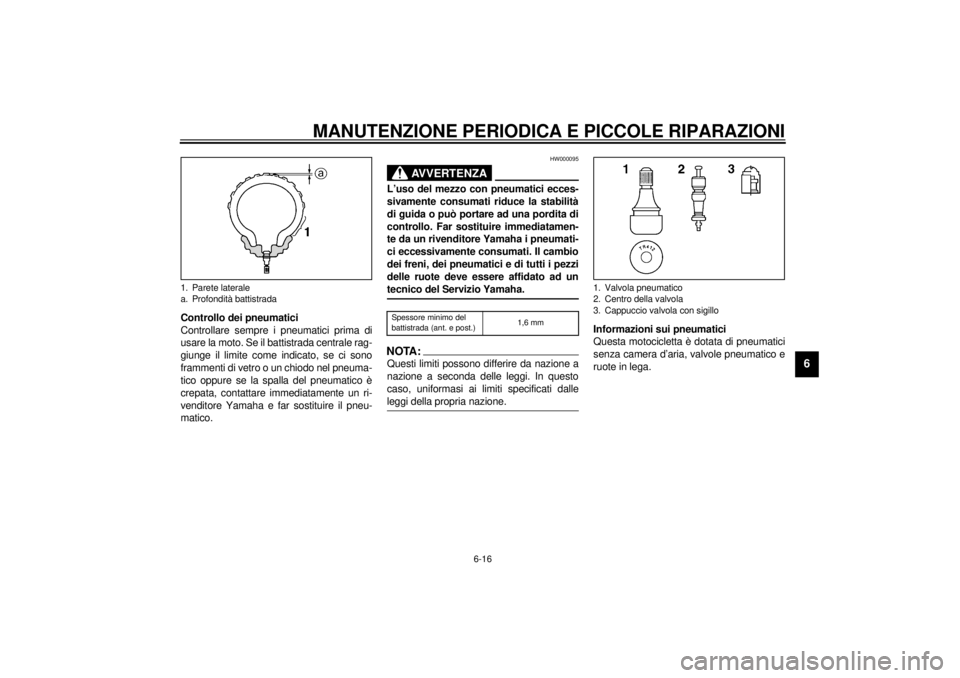

1. Parete laterale
a. Profondità battistrada
Spessore minimo del
battistrada (ant. e post.)1,6 mm
1. Valvola pneumatico
2. Centro della valvola
3. Cappuccio valvola con sigillo
H_4km_Periodic.fm Page 16 Saturday, October 16, 1999 5:06 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-17
6
HW000080
AVVERTENZA
@ l
Dopo numerose prove intensive i
pneumatici citati, sono stati appro-
vati dalla Yamaha Motor Co., Ltd.
per questo modello. Nessuna ga-
ranzia di comportamento stradale,
può essere data se viene utilizzata
una combinazione di pneumatici di-
versa da quella approvata. I pneu-
matici anteriori e posteriori, devono
essere dello stesso disegno e della
stessa marca.
l
L’uso di valvole pneumatico e di
centri valvola diversi da quelli sotto
elencati può causare lo sgonfia-
mento dei pneumatici quando si
corre a velocità molto alte. Usare
sempre parti originali o i loro equi-
valenti per la sostituzione.
l
Assicurarsi di applicare i cappucci
delle valvole saldamente, in quanto
sono molto importanti per preveni-
re la perdita di pressione dell’aira
durante la guida a velocità molto al-
te.
@
CE-10I
CE-12IHAU00684
AVVERTENZA
@ Questa macchina è equipaggiata con
pneumatici per la guida ad alta velocità.
Al fine di utilizzare questi pneumatici nel
modo più efficace possibile, devono es-
sere osservati i seguenti punti:l
Quando si sostituiscono i pneuma-
tici, utilizzare sempre quelli specifi-
cati. Pneumatici di tipo diverso ad
alta velocità rischiano di scoppiare.
l
Quando sono nuovi, aderiscono re-
lativamente poco alla superficie
stradale. Perciò non bisogna guida-
re che alla velocità massima di
100 km circa.
l
Prima di girare a forte velocità, non
dimenticare di far “riscaldare” suffi-
cientemente i pneumatici.
l
Usare sempre la corretta pressione
d’aria secondo le condizioni d’uti-
lizzo.
@
DAVANTI
Fabbricante Misura Tipo
Metzeler 120/70-17 58V ME33
Dunlop 120/70-17 58V K505F
Bridgestone 120/70-17 58V G601
POSTERIORE
Fabbricante Misura Tipo
Metzeler 150/70-17 69V ME55A
Dunlop 150/70-17 69V K505
Bridgestone 150/70-17 69V G602
Tipo
Valvola pneumatico TR412
Centro valvola #9000A (antentico)
H_4km_Periodic.fm Page 17 Saturday, October 16, 1999 5:06 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-18
6
HAU00687
RuotePer assicurare la massima prestazione,
una lunga durata e un funzionamento sicu-
ro, notare quanto segue:l
Controllare sempre le ruote prima di
mettersi in viaggio. Controllare che
non vi siano fenditure, curvature o di-
storsioni nelle ruote. In presenza di
qualsiasi condizione anormale in una
ruota, consultare un Concessionario
Yamaha. Non tentare la benchè mini-
ma riparazione della ruota. Se una
ruota è deformata o spaccata, deve
essere sostituita.
l
Pneumatici e ruote devono essere
equilibrati ognivolta che una delle due
viene cambiata o riparata. Se non si ri-
spetta questa condizione di equilibra-
tura si possono verificare scarse
prestazioni, difficoltà di manovra e una
breve durata del pneumatico.
l
Guidare a velocità moderata dopo
aver sostituito un pneumatico perché il
battistrada deve essere rodato prima
di sviluppare le sue caratteristiche otti-
mali.
HAU00694
Regolazione del gioco della leva
della frizioneIl gioco della leva della frizione deve essere
regolato su 10 ~ 15 mm.
1. Allentare il controdado della leva della
frizione.
2. Girare il bullone di regolazione della
leva della frizione in direzione
a per
aumentare il gioco o in direzione
b
per diminuire il gioco.
3. Serrare il controdado della leva della
frizione.Se non è possibile ottenere il gioco specifi-
cato, procedere come segue.
4. Allentare il controdado della leva della
frizione.
5. Girare il bullone di regolazione della
leva della frizione in direzione
a per
allentare il cavo.
6. Allentare il controdado sul lato del car-
ter.
7. Girare il dado di regolazione sul carter
in direzione
a per aumentare il gioco
o in direzione
b per diminuire il gioco.
8. Serrare il controdado sul carter e sulla
leva della frizione.1. Controdado
2. Bullone di regolazione
c. Gioco
1. Controdado
2. Dado di regolazione
H_4km_Periodic.fm Page 18 Saturday, October 16, 1999 5:06 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-19
6
HAU00713
Regolazione dell’interruttore
luce frenoL’interruttore della luce freno posteriore è
attivato dal pedale del freno ed è regolato
correttamente quando la luce freno si illumi-
na appena prima che il freno faccia effetto.
Per regolare l’interrutore della luce freno
posteriore, trattenere il corpo dell’interrutto-
re in modo che non ruoti mentre si gira il
dado di regolazione.
Girare il dado di regolazione in direzione
a
per far illuminare prima la luce freno.
Girare il dado di regolazione in direzione
b
per far illuminare più tardi la luce freno.
HAU01160
Controllo delle pastiglie freno
anteriore e posterioreScanalature di indicazione usura sono pre-
senti su ciascuna pastiglia dei freni. Queste
indicazioni permette ono di controllare
l’usura della pastiglia senza smontare il fre-
no. Ispezionare le scanalature. Se le scana-
lature sono quasi scomparse, far sostituire
le pastiglie da un concessionario Yamaha.

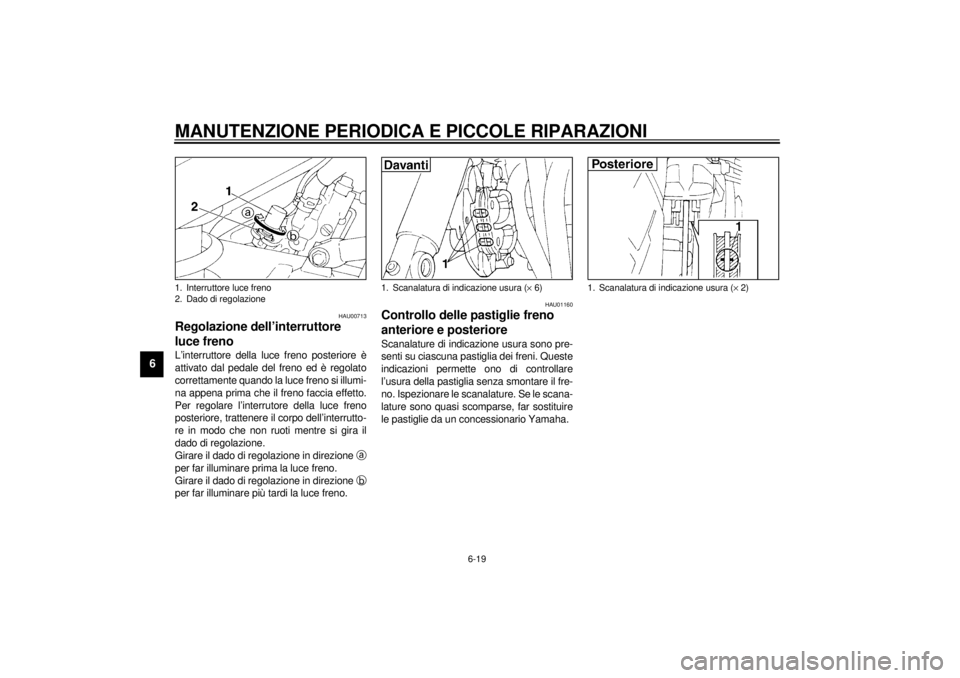

1. Interruttore luce freno
2. Dado di regolazione
1. Scanalatura di indicazione usura (´ 6)
1. Scanalatura di indicazione usura (´ 2)
H_4km_Periodic.fm Page 19 Saturday, October 16, 1999 5:06 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-20
6
HAU00733
Ispezione del livello del liquido
dei freniSe il livello del liquido freno è insufficiente,
possono formarsi nel sistema di frenata del-
le bolle d’aria, rischiando di ridurre l’effica-
cia del freno. Prima di ogni partenza,
controllare che il liquido dei freni sia al di so-
pra del livello minimo e aggiungerne se ne-
cessario.
Osservare le seguenti precauzioni:l
Quando si controlla il livello del liquido,
assicurarsi, girando il manubrio, che la
parte alta del cilindretto principale, sia
orizzontale.
l
La qualita del liquido freno utilizzata
deve essere conforme alle norme spe-
cificate altrimenti le guarnizioni in
gomma rischiano di deteriorarsi, cio
causera delle perdite ed un cattivo
funzionamento del freno.
NOTA:@ Se non si despone di DOT 4, si può usare
anche DOT 3 per il solo freno anteriore. @
l
Usare sempre la stessa marca di liqui-
do. la miscela di liquidi diversi rischia
di provocare una reazione chimica no-
civa al funzionamento.
l
Quando si aggiunge del liquido fare at-
tenzione a non lasciare entrare acqua
nel cilindretto. L’acqua abbassera di
molto il punto d’ebollizione e provo-
chera il fenomeno del “Tappo di vapo-
re”.
l
Il liquido freno puo corrodere le super-
fici verniciate e le parti in plastica. Se
si rovescia pulire immediatamente.
l
Chiedere ad un Concessionario
Yamaha di controllare se il livello del li-
quido freno diminuisce.
1. Segno di minimo
1. Segno di minimoLiquido freno raccomandato: DOT 4
H_4km_Periodic.fm Page 20 Saturday, October 16, 1999 5:06 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-21
6
HAU00742
Cambio del liquido frenoIl liquido del freno deve essere sostituito
solo da personale di assistenza Yamaha
addestrato. Far sostituire dal Concessiona-
rio Yamaha i seguenti componenti durante
la manutenzione periodica o quando sono
danneggiati o presentano perdite:l
Guarnizioni paraolio (ogni due anni)
l
I tubi del freno (ogni quattro anni)
HAU02962
Verifica e lubrificazione dei cavi
HW000112
AVVERTENZA
@ Danni alle guaine dei cavi possono cau-
sare corrosione e interferire nel movi-
mento del cavo stesso. Sostituire il più
presto possibile i cavi danneggiati per
evitare condizioni pericolose. @Lubrificare i cavi e le loro estremità. Se un
cavo non funzionano bene, chiedere ad un
Concessionario Yamaha di sostituirlo.
HAU00773
Lubrificazione del cavo e della
manopola dell’acceleratoreIngrassare il gruppo manopola gas e allo
stesso tempo il cavo acceleratore. La ma-
nopola deve essere tolta per raggiungere
l’estremità del cavo. Una volta tolte le viti, si
può staccare il cavo, tenerlo in alto e far co-
lare qualche goccia di lubrificante lungo es-
so. Ingrassare le superfici metalliche del
gruppo manopola con del grasso universa-
le.
Lubrificante raccomandato:
Olio motore
H_4km_Periodic.fm Page 21 Saturday, October 16, 1999 5:06 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-22
6
HAU02984
Lubrificazione dei pedali freno e
cambioLubrificare i punti di articolazione.
HAU02985
Lubrificazione della leva freno e
frizioneLubrificare i punti di articolazione.
HAU02965
Lubrificazione del cavalletto
centrale e lateraleLubrificare i punti di articolazione e accop-
piamento. Controllare che i cavalletti cen-
trale e laterale si pieghino e stendano in
modo flessibile.
HW000114
AVVERTENZA
@ Se il movimento dei cavalletti del centro
e/o laterale non avviene in modo dolce,
consultate un Concessionario Yamaha. @
Lubrificante raccomandato:
Olio motore
Lubrificante raccomandato:
Olio motore
Lubrificante raccomandato:
Olio motore
H_4km_Periodic.fm Page 22 Saturday, October 16, 1999 5:06 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-23
6
HAU02939
Ispezione forcella anterioreControllo visivo
HW000115
AVVERTENZA
@ Supportare la moto in modo sicuro altri-
menti rischia di rovesciarsi. @Controllare che non vi siano graffi/danni sul
tubo interno e che non vi siano perdite ec-
cessive di olio dalla forcella anteriore.
Controllo del funzionamento

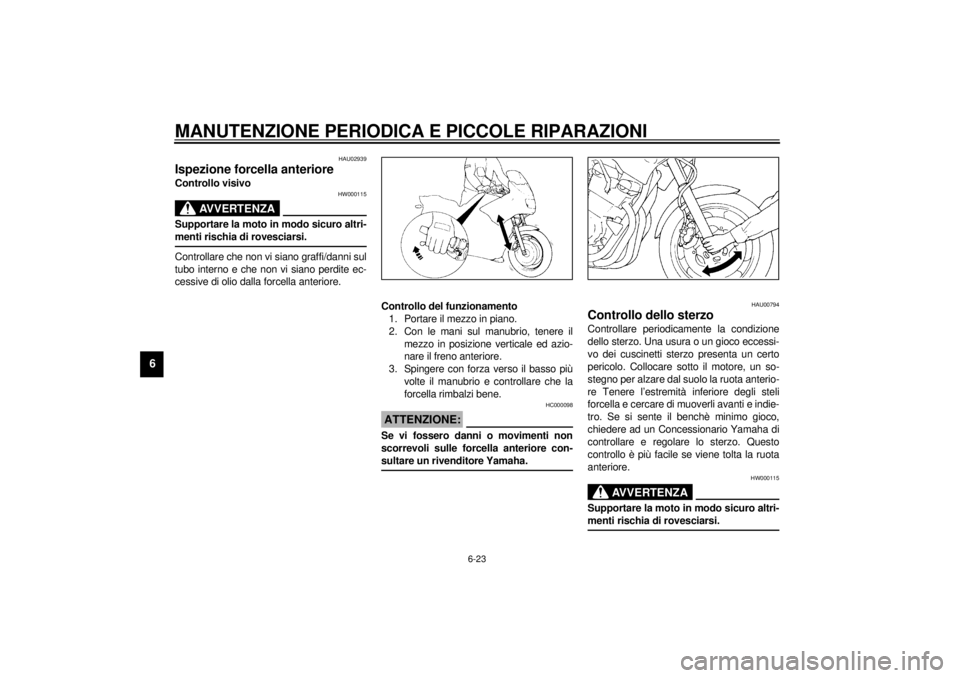

1. Portare il mezzo in piano.
2. Con le mani sul manubrio, tenere il
mezzo in posizione verticale ed azio-
nare il freno anteriore.
3. Spingere con forza verso il basso più
volte il manubrio e controllare che la
forcella rimbalzi bene.
HC000098
ATTENZIONE:@ Se vi fossero danni o movimenti non
scorrevoli sulle forcella anteriore con-
sultare un rivenditore Yamaha. @
HAU00794
Controllo dello sterzoControllare periodicamente la condizione
dello sterzo. Una usura o un gioco eccessi-
vo dei cuscinetti sterzo presenta un certo
pericolo. Collocare sotto il motore, un so-
stegno per alzare dal suolo la ruota anterio-
re Tenere l’estremità inferiore degli steli
forcella e cercare di muoverli avanti e indie-
tro. Se si sente il benchè minimo gioco,
chiedere ad un Concessionario Yamaha di
controllare e regolare lo sterzo. Questo
controllo è più facile se viene tolta la ruota
anteriore.
HW000115
AVVERTENZA
@ Supportare la moto in modo sicuro altri-
menti rischia di rovesciarsi. @
H_4km_Periodic.fm Page 23 Saturday, October 16, 1999 5:06 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-24
6
HAU01144
Cuscinetti della ruotaSe i cuscinetti della ruota anteriore o poste-
riore hanno del gioco nel mozzo della ruota,
o se la ruota non gira in modo dolce, far
controllare i cuscinetti da un Concessiona-
rio Yamaha.
HAU00800
BatteriaQuesto mezzo possiede una batteria del
tipo sigillato. Non è quindi necessario con-
trollare il livello dell’elettrolito o aggiungere
acqua distillata.l
Se essa sembra aver perso la sua ca-
pacità, consultare un rivenditore
Yamaha.
l
Se la motocicletta è dotata di accesso-
ri elettrici opzionali, la batteria tende a
scaricarsi più rapidamente, per cui as-
sicurarsi di ricaricarla periodicamente.
HC000101
ATTENZIONE:@ Non tentare mai di togliere i cappucci si-
gillo degli elementi. Si danneggerebbe la
batteria. @
HW000116
AVVERTENZA
@ Il liquido della batteria è tossico e peri-
coloso, può causare delle serie brucia-
ture. Contiene dell’acido solforico.
Evitare il contatto con la pelle, gli occhi
o gli abiti.
ANTIDOTO:l
ESTERNO: Lavare con dell’acqua.
l
INTERNO: Bere molta acqua o latte.
Continuare con del latte di magne-
sia, un uovo sbattuto o dell’olio ve-
getale. Chiamare subito un medico.
l
OCCHI: Lavare con acqua per
15 minuti e fare un controllo medi-
co al più presto possibile.
Le batterie producono dei gas esplosivi.
Tenerle lontano dal fuoco, dalle sigaret-
te ecc. Quando si carica o si usa la bat-
teria in un luogo chiuso, ventilare.
Portare sempre degli occhiali di prote-
zione quando si lavora vicino alle batte-
rie.
TENERLE LONTANO DALLA PORTATA
DEI BAMBINI.
@
H_4km_Periodic.fm Page 24 Saturday, October 16, 1999 5:06 PM
