YAMAHA XJ900S 2000 Manuale duso (in Italian)

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-17
3
HAU00295*
Regolazione ammortizzatore
posterioreQuesto ammortizzatore è dotato di un anel-
lo di regolazione per il precarico della molla.
Regolare il precarico della molla nel se-
guente modo. Ruotare l’anello di regolazio-
ne in direzione
a per aumentare il
precarico e in direzione
b per diminuirlo.
Assicurarsi che la scanalatura corretta
dell’anello di regolazione sia allineata con
l’indicatore di posizione sull’ammortizzatore
posteriore.
CI-18IHAU00315
AVVERTENZA
@ Questo ammortizzatore contiene
dell’azoto molto compresso. Leggere at-
tentamente le seguenti informazioni pri-
ma di maneggiare l’ammortizzatore. Il
fabbricante non può essere ritenuto re-
sponsabile di danni o ferite che possono
derivare da una manipolazione scorret-
ta.l
Non toccare o cercare di aprire il ci-
lindro. Ne può derivare un danno.
l
Non sottoporre l’ammortizzatore a
fiamma viva o ad altra fonte di calo-
re. Ciò potrebbe far scoppiare l’am-
mortizzatore a causa di una
eccessiva pressione di gas.
l
Non deformare o danneggiare, in
alcun modo, il cilindro. Un danno al
cilindro porterà ad un cattivo effetto
di smorzamento.
l
Per qualunque riparazione, portate
il Vs. ammortizzatore da un Con-
cessionario Yamaha.
@
1. Anello di regolazione precarica molla
2. Indicatore di posizione
1. Chiave speciale
MorbidaNor-
maleDura
Posizio-
nedi re-
golazione1234567
H_4km_Functions.fm Page 17 Saturday, October 16, 1999 5:05 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-18
3
HAU00330
Cavalletto lateraleQuesto modello è equipaggiato con un si-
stema di circuito di interdizione di accensio-
ne. Il motociclo non deve essere guidato
con il cavalletto laterale spiegato. Il caval-
letto laterale è localizzato sul lato sinistro
del motociclo. (Vedere pagina 5-1 per la
spiegazione di questo sistema.)
HW000044
AVVERTENZA
@ Non si deve guidare il motociclo con il
cavalletto laterale in posizione spiegata.
Qualora il cavalletto non fosse ritratto,
esso potrebbe toccare terra, distrarre il
pilota e causare la perdita di controllo.
La Yamaha ha designato in questo mo-
tociclo un sistema di chiusura automati-
ca per aiutare il pilota a mantenere la
sua responsabilità di ritrarre il cavalletto
laterale. Leggere con attenzione le istru-
zionin qui di seguito elencate, e se ci
fosse qualsiasi indicazione di disfunzio-
ne, si prega di riportare immediatamente
il motociclo in un concessionario
Yamaha per farlo aggiustare subito. @
HAU00332
Controllo del funzionamento
dell’interruttore del cavalletto
laterale e della frizioneControllare il funzionamento dell’interrutto-
re del cavalletto laterale e dell’interruttore
della frizione, sulla base delle istruzioni se-
guenti.
HW000046
AVVERTENZA
@ l
Durante questo controllo, avere
cura di usare il cavalletto centrale.
l
Se si nota un funzionamento ano-
malo consultare un concessionario
Yamaha.
@CD-08I
CD-08I
RUOTARE L’INTERRUTTORE PRINCI-
PALE SU “ON” E L’INTERRUTTORE DI
ARRESTO DEL MOTORE SU “ ”.LA TRASMISSIONE È INNESTATA ED
IL CAVALLETTO LATERALE È
RITRATTO.TIRARE LA LEVA DELLA FRIZIONE E
PREMERE L’INTERRUTTORE DI
AVVIAMENTO.
IL MOTORE SI AVVIA.IL MOTORE SI ARRESTA.L’INTERRUTTORE DEL CAVALLETTO
LATERALE FUNZIONA BENE.L’INTERRUTTORE DELLA FRIZIONE
VA BENE.IL CAVALLETTO LATERALE È
ABBASSATO.
H_4km_Functions.fm Page 18 Saturday, October 16, 1999 5:05 PM

H_4km_Functions.fm Page 19 Saturday, October 16, 1999 5:05 PM

4

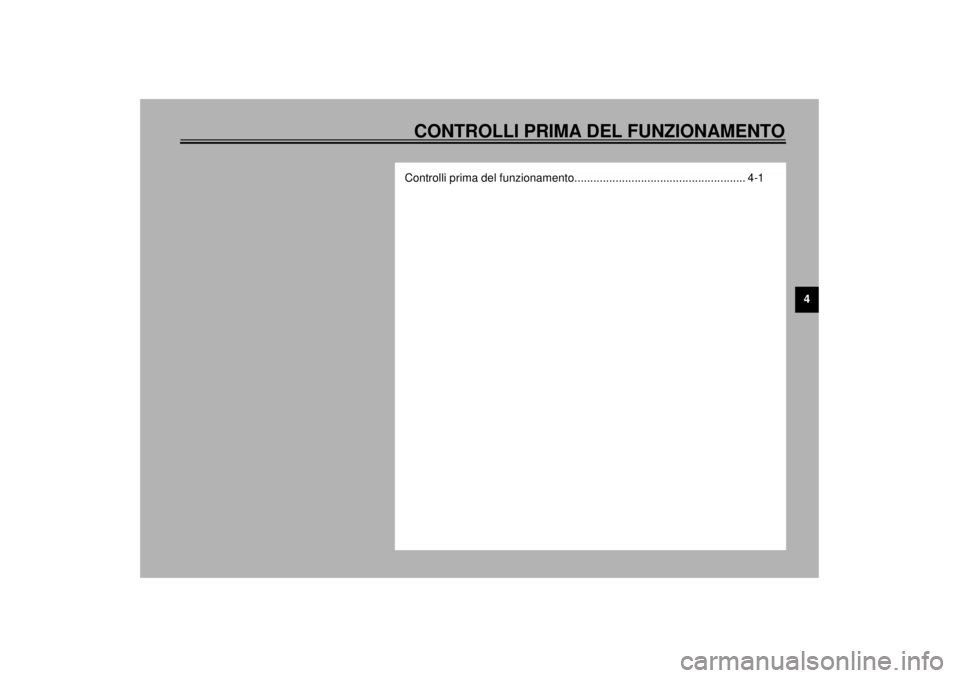

CONTROLLI PRIMA DEL FUNZIONAMENTOControlli prima del funzionamento...................................................... 4-1
H_4km_PreopTOC.fm Page 1 Saturday, October 16, 1999 5:05 PM

4-1
4
HAU01114
4-CONTROLLI PRIMA DEL FUNZIONAMENTOIl proprietario è personalmente responsabile delle condizioni del suo veicolo. Le funzioni vitali della motocicletta possono deteriorarsi ra-
pidamente e inaspettatamente anche se questa rimane inutilizzata (per esempio se è esposta agli elementi). Qualsiasi danno, perdita di
fluido o perdita di pressione dei pneumatici può avere serie conseguenze. È quindi molto importante che, oltre ad eseguire una completa
ispezione visiva, si controlli quanto segue ogni volta prima di guidare.
HAU00340
CONTROLLI PRIMA DEL FUNZIONAMENTO
CONTROLLI PARTE PAGINA
Freno anteriore • Controllo del funzionamento, gioco, livello del liquido e perdite di liquido.
• Rabboccare con liquido per freni DOT4 se necessario.
6-19 ~ 6-21
Freno posteriore• Controllo del funzionamento, gioco, livello del liquido e perdite di liquido.
• Rabboccare con liquido per freni DOT4 se necessario.
Frizione• Controllo del funzionamento, condizioni e gioco.
• Regolare se necessario.6-18
Manopola dall’accelerato-
re e alloggiamento• Controllare se il funzionamento è regolare.
• Lubrificare se necessario.6-14, 6-21
Olio motore• Controllare il livello olio.
• Rabboccare se necessario.6-8 ~ 6-10
Olio del cardano• Controllare visivamente per eventuali perdite. 6-11
Ruote e pneumatici• Controllare la pressione dei pneumatici, l’usura e eventuali. 6-15 ~ 6-18, 6-27 ~ 6-31
Cavi di comando e del
cruscotto• Controllare se il funzionamento è regolare.
• Lubrificare se necessario.6-21
Asta del pedale cambio e
del freno• Controllare se il funzionamento è regolare.
• Lubrificare se necessario.6-22
Perno della leva freno e
della leva frizione• Controllare se il funzionamento è regolare.
• Lubrificare se necessario.6-22
Perno del cavalletto
laterale• Controllare se il funzionamento è regolare.
• Lubrificare se necessario.6-22
H_4km_Preop.fm Page 1 Saturday, October 16, 1999 5:06 PM

CONTROLLI PRIMA DEL FUNZIONAMENTO
4-2
4
NOTA:I controlli preliminari devono essere fatti ogni volta che viene utilizzata la moto. Una verifica completa richiede solo qualche minuto e la si-
curezza che procura al pilota compensa questa perdita di tempo.
AVVERTENZA
Se durante il controllo preliminare si riscontra che una parte non funziona correttamente, verificarla e ripararla prima di usare la
moto.Elementi di fissaggio del
telaio• Controllare che tutti i dadi, bulloni e viti siano serrati bene.
• Serrare se necessario.—
Carburante• Controllare il livello del carburante.
• Rabboccare se necessario.3-13
Luci, indicatori e
interruttori• Controllare se il funzionamento è corretto. 6-26 ~ 6-27 CONTROLLI PARTE PAGINA
H_4km_Preop.fm Page 2 Saturday, October 16, 1999 5:06 PM

H_4km_Preop.fm Page 3 Saturday, October 16, 1999 5:06 PM

5

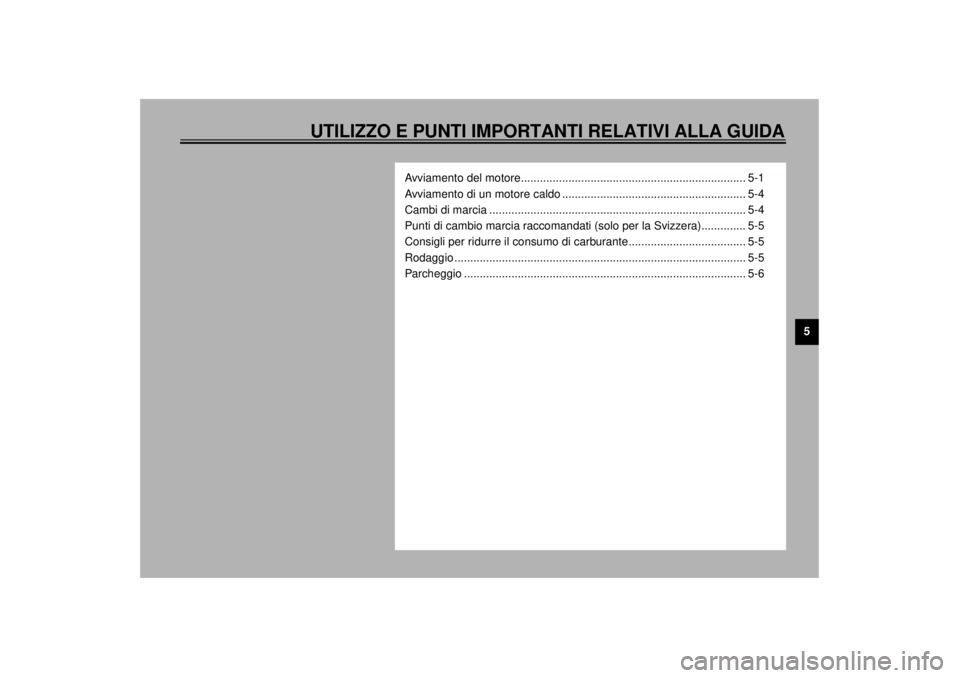

UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
Avviamento del motore....................................................................... 5-1
Avviamento di un motore caldo .......................................................... 5-4
Cambi di marcia ................................................................................. 5-4
Punti di cambio marcia raccomandati (solo per la Svizzera).............. 5-5
Consigli per ridurre il consumo di carburante..................................... 5-5
Rodaggio ............................................................................................ 5-5
Parcheggio ......................................................................................... 5-6
H_4km_OperationTOC.fm Page 1 Saturday, October 16, 1999 5:06 PM

5-1
5
HAU00372
5-UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
HAU00373
AVVERTENZA
@ l
È importante, prima di usare questa
moto, familiarizzare con tutti i co-
mandi e le loro funzioni. Non man-
cate di chiedere consiglio al vostro
concessionario Yamaha nel caso
non comprendiate perfettamente il
funzionamento di alcuni comandi.
l
Non avviare, nè lasciare mai girare
il motore, sebbene per poco tempo,
in un locale chiuso. I gas di scarico
sono tossici e potrebbero provoca-
re una perdita di conoscenza ed an-
che la morte, entro breve tempo.
Usare sempre la moto in un luogo
arieggiato.
l
Prima di partire, assicuratevi di al-
zare il cavalletto laterale, in case
contrario vi esporrete ad un rischio
di incidente grave, in caso di curva.
@
HAU01627
Avviamento del motoreNOTA:@ Questa moto è fornita di un sistema di spe-
gnimento del circuito di avviamento e di
ignizione.
Il motore può essere avviato solo in una
della seguenti condizioni:l
La trasmissione è in folle.
l
Il cavalletto laterale è nella posizione
sollevata, la marcia è innestata e la fri-
zione è disimpegnata.
La moto va guidata con il cavalletto laterale
in posizione sollevata.
@
HW000054
AVVERTENZA
@ Prima di procedere con i passi successi-
vi, si controlli il funzionamento dell’in-
terruttore del cavalletto laterale e della
frizione. (Vedere a pagina 3-18.) @
H_4km_Operation.fm Page 1 Saturday, October 16, 1999 5:06 PM

UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5-2
5
CF-28I
REGOLARE L’INTERRUTTORE PRINCIPALE
SU “ON” E L’INTERRUTTORE DI ARRESTO
DEL MOTORE SU “ ”.
PREMERE L’INTERRUTTORE DELL’AVVIA-
MENTO. IL MOTORE SI AVVIA.RITRARRE IL CAVALLETTO LATERALE E INGRA-
NARE LA MARCIA.
SE LA MARCIA È INGRANATA E IL CAVALLETTO
LATERALE È RITRATTO,TIRARE LA LEVA DELLA FRIZIONE E PREMERE
L’INTERRUTTORE DELL’AVVIAMENTO. IL
MOTORE SI AVVIA.
È POSSIBILE GUIDARE LA MOTO.
È POSSIBILE GUIDARE LA MOTO.
SE LA TRANSMISSIONE È IN FOLLE E IL CAVAL-
LETTO LATERALE È ABBASSATO,
H_4km_Operation.fm Page 2 Saturday, October 16, 1999 5:06 PM
