UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5-3
5
1. Mettre la chiave d’accensione in posi-
zione “ON” e l’interruttore d’arresto del
motore su “ ”.
HC000035
ATTENZIONE:@ Se l’indicatore del livello carburante si il-
lumina, controllare il livello del carbu-
rante. Se necessario, riempire il
serbatoio di carburante. @2. Mettere il cambio in posizione di folle.NOTA:@ Quando il cambio è in posizione di folle, a
questo punto lu luce dell’indicatore di folle
deve accendersi. Se ciò non avviene, chie-
dere un controllo ad un Concessionario
Yamaha. @3. Attivare lo starter (choke) e chiudere
completamente la manopola dell’ac-
celeratore.
4. Avviare il motore premendo il pulsante
d’avviamento.
NOTA:@ Se il motore non si avvia, rilasciare l’inter-
ruttore dello starter, aspettare qualche se-
condo poi premerlo di nuovo. Ogni tentativo
d’avviamento deve essere il più breve pos-
sibile al fine di economizzare l’energia della
batteria. Non azionare l’avviamento per più
di 10 secondi per ogni tentativo. @
HC000036
ATTENZIONE:@ L’indicatore livello olio e l’indicatore li-
vello carburante devono illuminarsi
quando l’interruttore dell’avviamento
viene schiacciato e si devono spegnere
quando l’interruttore viene lasciato. Se
l’indicatore del livello olio lampeggia o
resta illuminato, fermare subito il moto-
re e controllare il livello dell’olio. Con-
trollare anche che non ci siano perdite
d’olio. Riempire il motore con olio se ne-
cessario, poi controllare se l’indicatore
del livello si spegne. Se non si spegne,
consultare un Concessionario Yamaha. @
5. Dopo aver avviato il motore, spostare
lo starter (choke) sulla posizione a
mezza corsa.NOTA:@ Per ottenere la massima durata del motore,
non accelerare mai a fondo con un motore
freddo. @6. Dopo aver fatto scaldare il motore, di-
sattivare lo starter (choke) completa-
mente.NOTA:@ Il motore è caldo se risponde normalmente
all’acceleratore con lo starter (choke) disat-
tivato. @
H_4km_Operation.fm Page 3 Saturday, October 16, 1999 5:06 PM

UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5-4
5
HAU01258
Avviamento di un motore caldoPer avviare un motore caldo, non è neces-
sario lo starter (choke).
HC000046
ATTENZIONE:@ Prima di usare la moto per la prima vol-
ta, vedere la parte “Rodaggio”. @
HAU00423

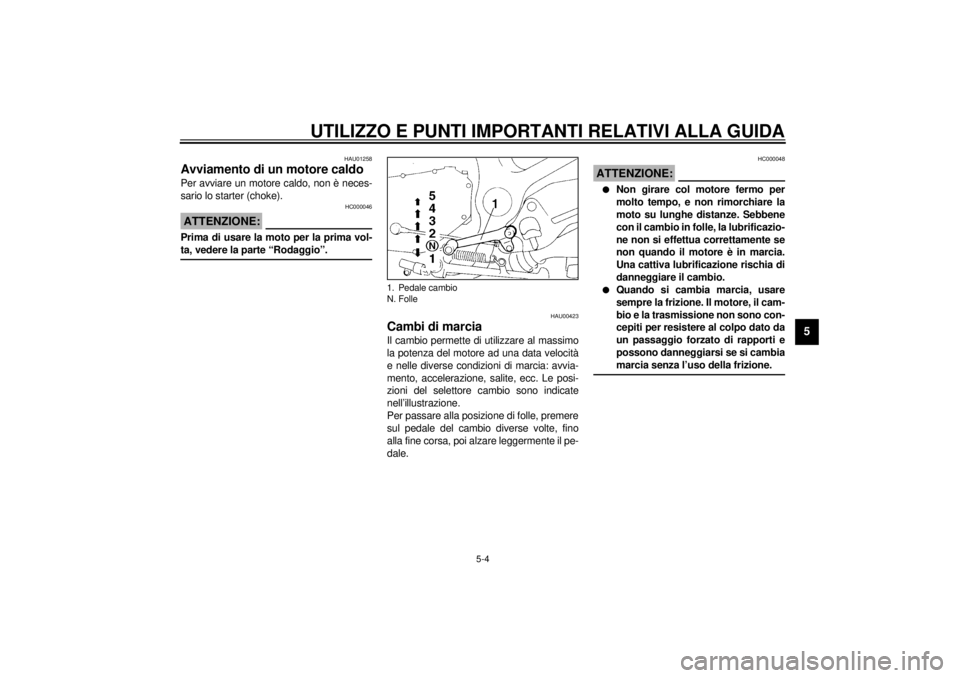

Cambi di marciaIl cambio permette di utilizzare al massimo
la potenza del motore ad una data velocità
e nelle diverse condizioni di marcia: avvia-
mento, accelerazione, salite, ecc. Le posi-
zioni del selettore cambio sono indicate
nell’illustrazione.
Per passare alla posizione di folle, premere
sul pedale del cambio diverse volte, fino
alla fine corsa, poi alzare leggermente il pe-
dale.
HC000048
ATTENZIONE:@ l
Non girare col motore fermo per
molto tempo, e non rimorchiare la
moto su lunghe distanze. Sebbene
con il cambio in folle, la lubrificazio-
ne non si effettua correttamente se
non quando il motore è in marcia.
Una cattiva lubrificazione rischia di
danneggiare il cambio.
l
Quando si cambia marcia, usare
sempre la frizione. Il motore, il cam-
bio e la trasmissione non sono con-
cepiti per resistere al colpo dato da
un passaggio forzato di rapporti e
possono danneggiarsi se si cambia
marcia senza l’uso della frizione.
@
1. Pedale cambio
N. Folle
H_4km_Operation.fm Page 4 Saturday, October 16, 1999 5:06 PM

UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5-5
5
HAU02941
Punti di cambio marcia
raccomandati
(solo per la Svizzera)I punti di cambio marcia raccomandati sono
indicati più sotto.CF-25INOTA:@ Quando si scalano due marce dalla quarta
alla seconda portare il mezzo ad una velo-
cità di 35 km/h. @
HAU00424
Consigli per ridurre il consumo
di carburanteIl consumo di carburante della motocicletta
dipende in gran parte dallo stile di guida. I
seguenti consigli possono aiutare a ridurre
il consumo di carburante:l
Riscaldare il motore prima di partire.
l
Disattivare lo starter (choke) il prima
possibile.
l
Salire di marcia rapidamente ed evita-
re giri elevati del motore durante l’ac-
celerazione.
l
Non usare la doppia frizione o salire di
giri quando si passa a marce inferiori
ed evitare giri elevati del motore quan-
do non c’è carico sul motore.
l
Spegnere il motore invece di lasciarlo
in folle per lunghi periodi, come ad
esempio durante ingorghi di traffico, ai
semafori e ai passaggi a livello.
HAU00436
RodaggioIl periodo più importante della vita dell vo-
stro motociclo è quello che va da 0 a
1.000 km. È per questo che vi preghiamo di
leggere attentamente ciò che segue. Un
motore nuovo non deve essere eccessiva-
mente caricato per i primi 1.000 km durante
i quali le varie parti si consumano e si puli-
scono da se stesse per le esatte tolleranze
di funzionamento. Durnate questo periodo
evitare di guidare a pieno gas a lungo ed
evitare tutti gli eccessi che possono provo-
care il surriscaldamento del motore.
Punto cambio marcia
(km/h)
Prima
®
Seconda
Seconda
®
Te r z a
Te r z a
®
Quarta
Quarta
®
Quinta23
36
50
60
H_4km_Operation.fm Page 5 Saturday, October 16, 1999 5:06 PM

UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5-6
5
HAU00448
0 ~ 500 km
Evitare di far girare il motore a più di
4.000 giri/min. Fermare il motore e lasciarlo
raffreddare per 5 ~ 10 minuti ogni ora di
marcia. Evitare di accelerare a fondo.
500 ~ 1.000 km
Evitare l’uso prolungato oltre 5.000 giri/min.
Cambiare liberamente le marce ma non
usare al massimo l’acceleratore.
HC000056
ATTENZIONE:@ Dopo 1.000 km di utilizzo non dimentica-
re di cambiare l’olio motore, il filtro olio e
l’olio del cardano. @1.000 km e oltre
Si può accelerare a fondo.
HC000053
ATTENZIONE:@ l
Non far funzionare mai il motore
nella zona rossa.
l
Se capita un qualunque inconve-
niente durante il rodaggio, consul-
tare subito un Concessionario
Yamaha.
@
HAU00460
ParcheggioPer parcheggiare la moto arrestare il moto-
re e togliere la chiave d’accensione.
HW000058
AVVERTENZA
@ Il sistema di scappamento è caldo. Par-
cheggiare la moto in un luogo dove in
passanti e i bambini non rischiano di
toccarla. Non parcheggiare la moto in di-
scesa o su un suolo mobile; potrà facil-
mente cadere. @
H_4km_Operation.fm Page 6 Saturday, October 16, 1999 5:06 PM
