FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-7
3
à medida que o nível de combustível dimi-
nui. Quando já só houver um segmento jun-
to de “E”, reabasteça logo que possível.NOTA:Este indicador de combustível está equipa-
do com um sistema de auto-diagnóstico. Se
o circuito eléctrico apresentar alguma falha,
começarão a piscar os segmentos do visor
e o símbolo “”. Se isto acontecer, solicite
a um concessionário Yamaha que verifiqueo circuito eléctrico.
Modo de relógio
Para acertar o relógio:1. Rode a chave para “ON”.
2. Prima a tecla “SELECT” e a tecla “RE-
SET” em simultâneo durante pelo me-
nos dois segundos.
3. Quando os dígitos da hora ficarem in-
termitentes, prima a tecla “RESET”
para acertar a hora.
4. Prima a tecla “SELECT” e os dígitos
dos minutos ficarão intermitentes.
5. Prima a tecla “RESET” para acertar os
minutos.
6. Prima a tecla “SELECT” e depois sol-
te-a para colocar o relógio em funcio-
namento.
PAU12330
Alarme antifurto (opcional) Um concessionário Yamaha poderá equi-
par este modelo com um alarme antifurto
opcional. Contacte um concessionário
Yamaha para obter mais informações.
PAU12343
Interruptores do guiador Esquerda1. Interruptor de ultrapassagem “PA S S”
2. Interruptor de farol alto/baixo “/”
3. Interruptor de perigo “”
4. Interruptor do sinal de mudança de direcção
“/”
5. Interruptor da buzina “”
U5WMP2P0.book Page 7 Monday, August 2, 2004 10:54 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-8
3

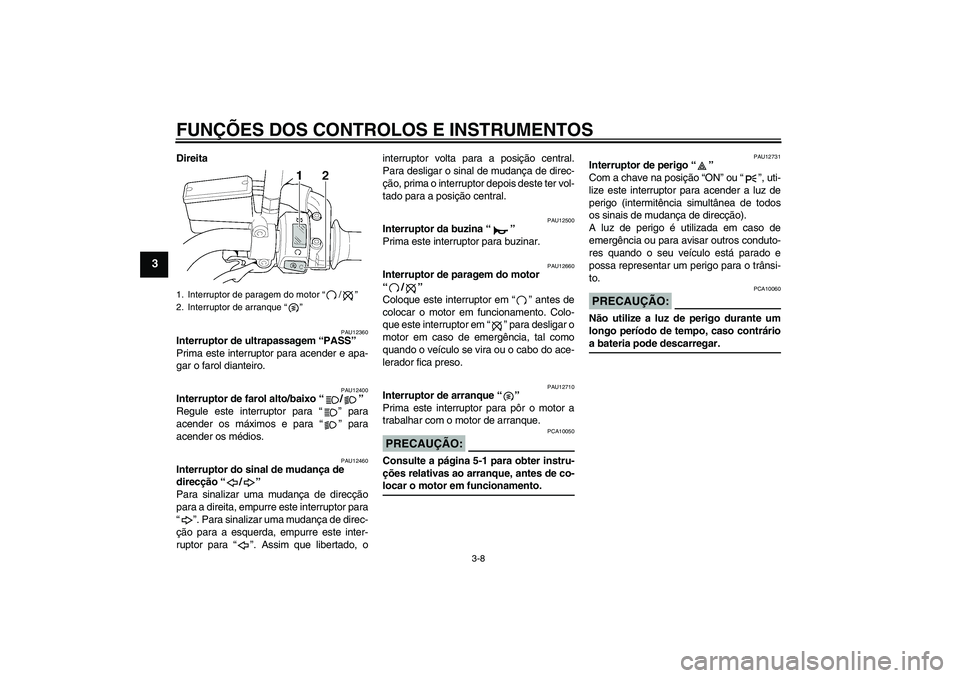

Direita
PAU12360
Interruptor de ultrapassagem “PASS”
Prima este interruptor para acender e apa-
gar o farol dianteiro.
PAU12400
Interruptor de farol alto/baixo “/”
Regule este interruptor para “” para
acender os máximos e para “” para
acender os médios.
PAU12460
Interruptor do sinal de mudança de
direcção “/”
Para sinalizar uma mudança de direcção
para a direita, empurre este interruptor para
“”. Para sinalizar uma mudança de direc-
ção para a esquerda, empurre este inter-
ruptor para “”. Assim que libertado, ointerruptor volta para a posição central.
Para desligar o sinal de mudança de direc-
ção, prima o interruptor depois deste ter vol-
tado para a posição central.
PAU12500
Interruptor da buzina “”
Prima este interruptor para buzinar.
PAU12660
Interruptor de paragem do motor
“/”
Coloque este interruptor em “” antes de
colocar o motor em funcionamento. Colo-
que este interruptor em “” para desligar o
motor em caso de emergência, tal como
quando o veículo se vira ou o cabo do ace-
lerador fica preso.
PAU12710
Interruptor de arranque “”
Prima este interruptor para pôr o motor a
trabalhar com o motor de arranque.PRECAUÇÃO:
PCA10050
Consulte a página 5-1 para obter instru-
ções relativas ao arranque, antes de co-locar o motor em funcionamento.
PAU12731
Interruptor de perigo “”
Com a chave na posição “ON” ou “”, uti-
lize este interruptor para acender a luz de
perigo (intermitência simultânea de todos
os sinais de mudança de direcção).
A luz de perigo é utilizada em caso de
emergência ou para avisar outros conduto-
res quando o seu veículo está parado e
possa representar um perigo para o trânsi-
to.PRECAUÇÃO:
PCA10060
Não utilize a luz de perigo durante um
longo período de tempo, caso contrárioa bateria pode descarregar.
1. Interruptor de paragem do motor “/”
2. Interruptor de arranque “”U5WMP2P0.book Page 8 Monday, August 2, 2004 10:54 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-9
3
PAU12830

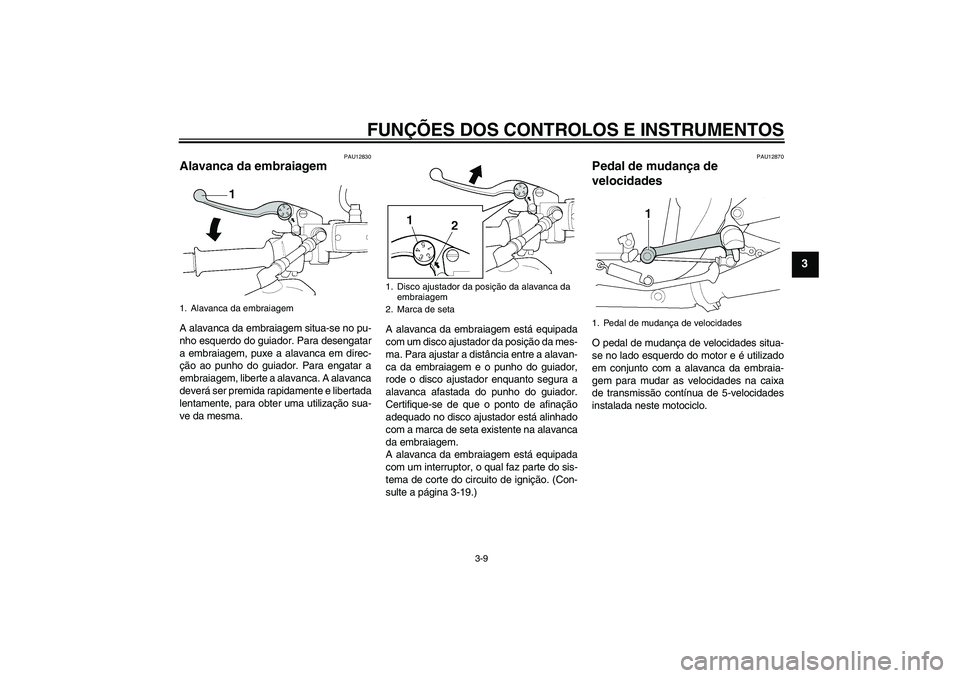

Alavanca da embraiagem A alavanca da embraiagem situa-se no pu-
nho esquerdo do guiador. Para desengatar
a embraiagem, puxe a alavanca em direc-
ção ao punho do guiador. Para engatar a
embraiagem, liberte a alavanca. A alavanca
deverá ser premida rapidamente e libertada
lentamente, para obter uma utilização sua-
ve da mesma.A alavanca da embraiagem está equipada
com um disco ajustador da posição da mes-
ma. Para ajustar a distância entre a alavan-
ca da embraiagem e o punho do guiador,
rode o disco ajustador enquanto segura a
alavanca afastada do punho do guiador.
Certifique-se de que o ponto de afinação
adequado no disco ajustador está alinhado
com a marca de seta existente na alavanca
da embraiagem.
A alavanca da embraiagem está equipada
com um interruptor, o qual faz parte do sis-
tema de corte do circuito de ignição. (Con-
sulte a página 3-19.)
PAU12870
Pedal de mudança de
velocidades O pedal de mudança de velocidades situa-
se no lado esquerdo do motor e é utilizado
em conjunto com a alavanca da embraia-
gem para mudar as velocidades na caixa
de transmissão contínua de 5-velocidades
instalada neste motociclo.
1. Alavanca da embraiagem
1. Disco ajustador da posição da alavanca da
embraiagem
2. Marca de seta
1. Pedal de mudança de velocidades
U5WMP2P0.book Page 9 Monday, August 2, 2004 10:54 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-10
3
PAU26822

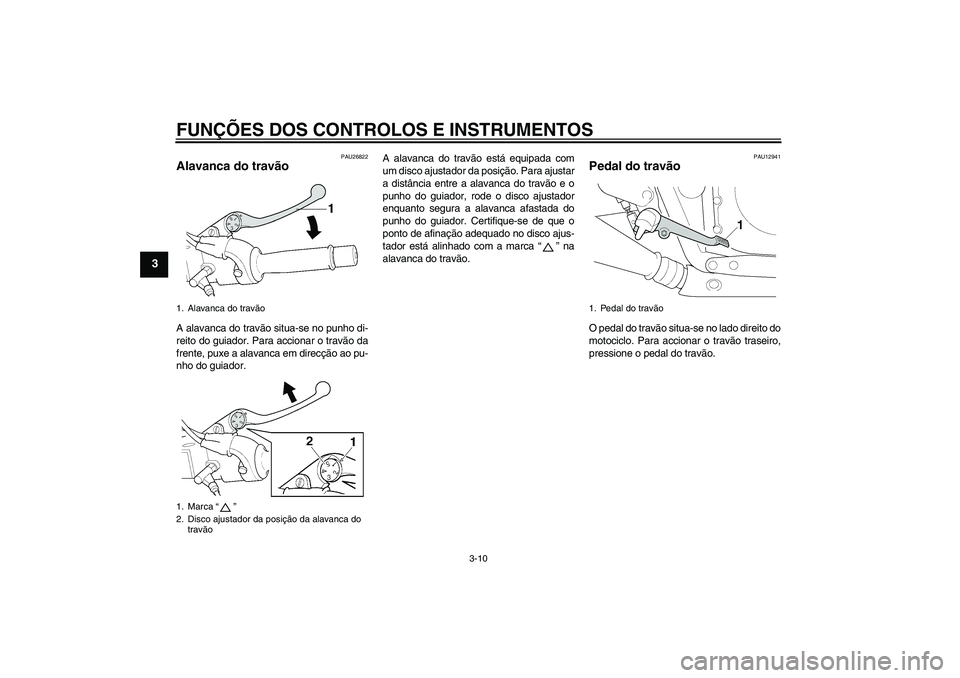

Alavanca do travão A alavanca do travão situa-se no punho di-
reito do guiador. Para accionar o travão da
frente, puxe a alavanca em direcção ao pu-
nho do guiador.A alavanca do travão está equipada com
um disco ajustador da posição. Para ajustar
a distância entre a alavanca do travão e o
punho do guiador, rode o disco ajustador
enquanto segura a alavanca afastada do
punho do guiador. Certifique-se de que o
ponto de afinação adequado no disco ajus-
tador está alinhado com a marca “” na
alavanca do travão.
PAU12941
Pedal do travão O pedal do travão situa-se no lado direito do
motociclo. Para accionar o travão traseiro,
pressione o pedal do travão.
1. Alavanca do travão
1. Marca “”
2. Disco ajustador da posição da alavanca do
travão
1. Pedal do travão
U5WMP2P0.book Page 10 Monday, August 2, 2004 10:54 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-11
3

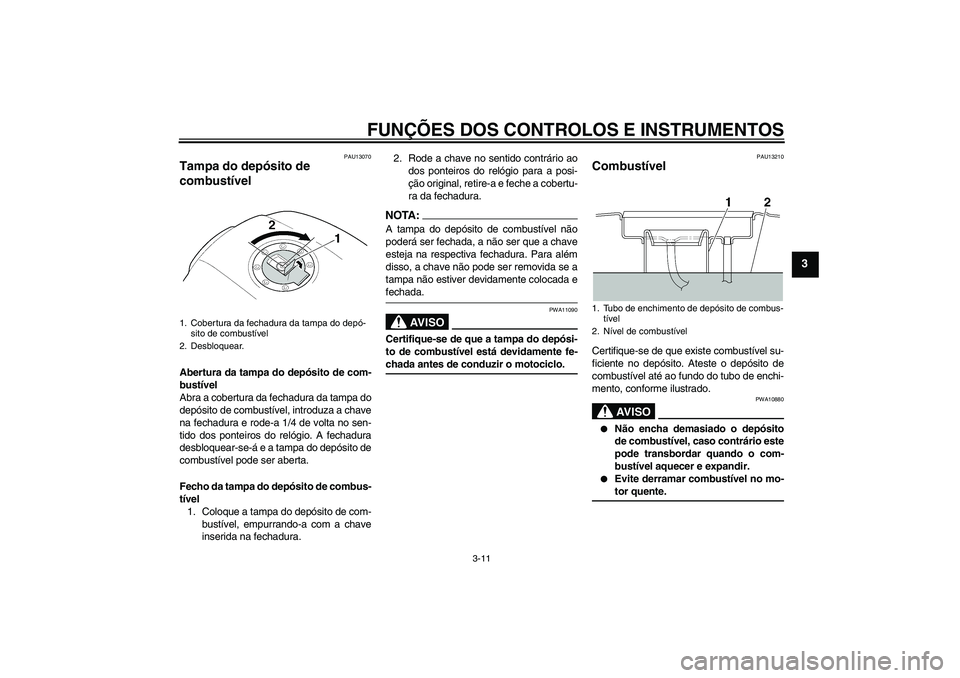

PAU13070
Tampa do depósito de
combustível Abertura da tampa do depósito de com-
bustível
Abra a cobertura da fechadura da tampa do
depósito de combustível, introduza a chave
na fechadura e rode-a 1/4 de volta no sen-
tido dos ponteiros do relógio. A fechadura
desbloquear-se-á e a tampa do depósito de
combustível pode ser aberta.
Fecho da tampa do depósito de combus-
tível
1. Coloque a tampa do depósito de com-
bustível, empurrando-a com a chave
inserida na fechadura.2. Rode a chave no sentido contrário ao
dos ponteiros do relógio para a posi-
ção original, retire-a e feche a cobertu-
ra da fechadura.
NOTA:A tampa do depósito de combustível não
poderá ser fechada, a não ser que a chave
esteja na respectiva fechadura. Para além
disso, a chave não pode ser removida se a
tampa não estiver devidamente colocada efechada.
AV I S O
PWA11090
Certifique-se de que a tampa do depósi-
to de combustível está devidamente fe-chada antes de conduzir o motociclo.
PAU13210
Combustível Certifique-se de que existe combustível su-
ficiente no depósito. Ateste o depósito de
combustível até ao fundo do tubo de enchi-
mento, conforme ilustrado.
AV I S O
PWA10880


Não encha demasiado o depósito
de combustível, caso contrário este
pode transbordar quando o com-
bustível aquecer e expandir.


Evite derramar combustível no mo-tor quente.
1. Cobertura da fechadura da tampa do depó-
sito de combustível
2. Desbloquear.
1. Tubo de enchimento de depósito de combus-
tíve l
2. Nível de combustível
U5WMP2P0.book Page 11 Monday, August 2, 2004 10:54 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-12
3

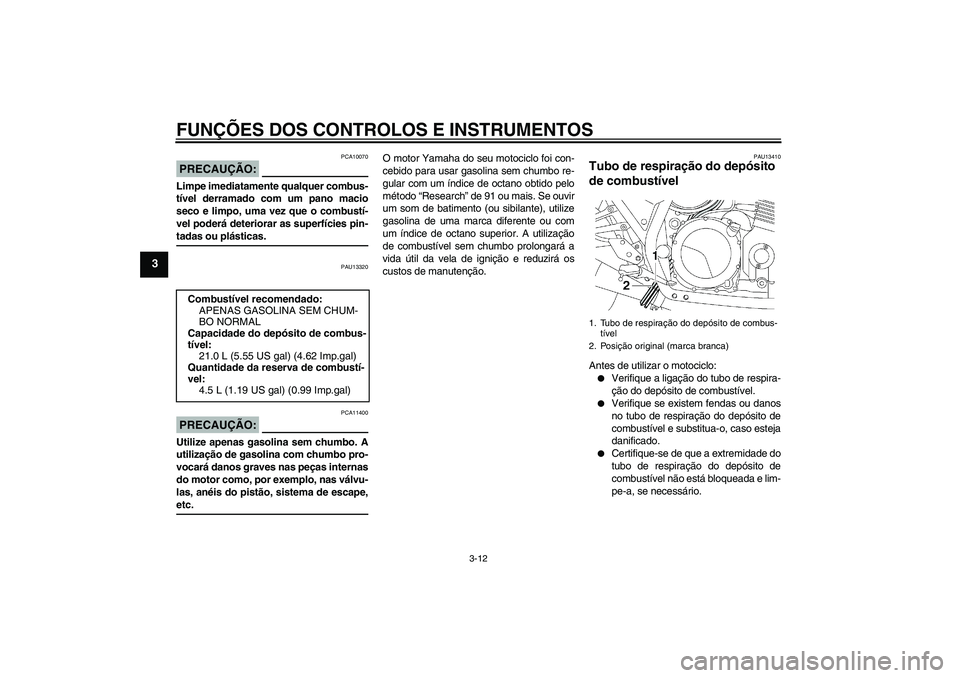

PRECAUÇÃO:
PCA10070
Limpe imediatamente qualquer combus-
tível derramado com um pano macio
seco e limpo, uma vez que o combustí-
vel poderá deteriorar as superfícies pin-tadas ou plásticas.
PAU13320
PRECAUÇÃO:
PCA11400
Utilize apenas gasolina sem chumbo. A
utilização de gasolina com chumbo pro-
vocará danos graves nas peças internas
do motor como, por exemplo, nas válvu-
las, anéis do pistão, sistema de escape,etc.O motor Yamaha do seu motociclo foi con-
cebido para usar gasolina sem chumbo re-
gular com um índice de octano obtido pelo
método “Research” de 91 ou mais. Se ouvir
um som de batimento (ou sibilante), utilize
gasolina de uma marca diferente ou com
um índice de octano superior. A utilização
de combustível sem chumbo prolongará a
vida útil da vela de ignição e reduzirá os
custos de manutenção.
PAU13410
Tubo de respiração do depósito
de combustível Antes de utilizar o motociclo:

Verifique a ligação do tubo de respira-
ção do depósito de combustível.


Verifique se existem fendas ou danos
no tubo de respiração do depósito de
combustível e substitua-o, caso esteja
danificado.


Certifique-se de que a extremidade do
tubo de respiração do depósito de
combustível não está bloqueada e lim-
pe-a, se necessário. Combustível recomendado:
APENAS GASOLINA SEM CHUM-
BO NORMAL
Capacidade do depósito de combus-
tível:
21.0 L (5.55 US gal) (4.62 Imp.gal)
Quantidade da reserva de combustí-
vel:
4.5 L (1.19 US gal) (0.99 Imp.gal)
1. Tubo de respiração do depósito de combus-
tível
2. Posição original (marca branca)
U5WMP2P0.book Page 12 Monday, August 2, 2004 10:54 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-13
3

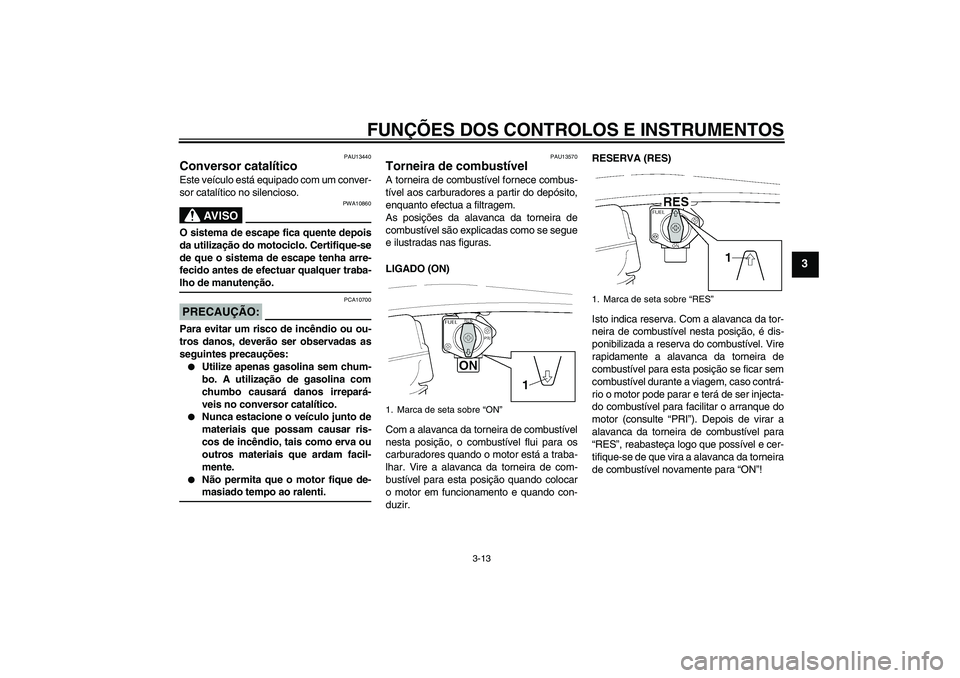

PAU13440
Conversor catalítico Este veículo está equipado com um conver-
sor catalítico no silencioso.
AV I S O
PWA10860
O sistema de escape fica quente depois
da utilização do motociclo. Certifique-se
de que o sistema de escape tenha arre-
fecido antes de efectuar qualquer traba-lho de manutenção.PRECAUÇÃO:
PCA10700
Para evitar um risco de incêndio ou ou-
tros danos, deverão ser observadas as
seguintes precauções:

Utilize apenas gasolina sem chum-
bo. A utilização de gasolina com
chumbo causará danos irrepará-
veis no conversor catalítico.


Nunca estacione o veículo junto de
materiais que possam causar ris-
cos de incêndio, tais como erva ou
outros materiais que ardam facil-
mente.


Não permita que o motor fique de-masiado tempo ao ralenti.
PAU13570
Torneira de combustível A torneira de combustível fornece combus-
tível aos carburadores a partir do depósito,
enquanto efectua a filtragem.
As posições da alavanca da torneira de
combustível são explicadas como se segue
e ilustradas nas figuras.
LIGADO (ON)
Com a alavanca da torneira de combustível
nesta posição, o combustível flui para os
carburadores quando o motor está a traba-
lhar. Vire a alavanca da torneira de com-
bustível para esta posição quando colocar
o motor em funcionamento e quando con-
duzir.RESERVA (RES)
Isto indica reserva. Com a alavanca da tor-
neira de combustível nesta posição, é dis-
ponibilizada a reserva do combustível. Vire
rapidamente a alavanca da torneira de
combustível para esta posição se ficar sem
combustível durante a viagem, caso contrá-
rio o motor pode parar e terá de ser injecta-
do combustível para facilitar o arranque do
motor (consulte “PRI”). Depois de virar a
alavanca da torneira de combustível para
“RES”, reabasteça logo que possível e cer-
tifique-se de que vira a alavanca da torneira
de combustível novamente para “ON”!1. Marca de seta sobre “ON”
1. Marca de seta sobre “RES”
U5WMP2P0.book Page 13 Monday, August 2, 2004 10:54 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-14
3

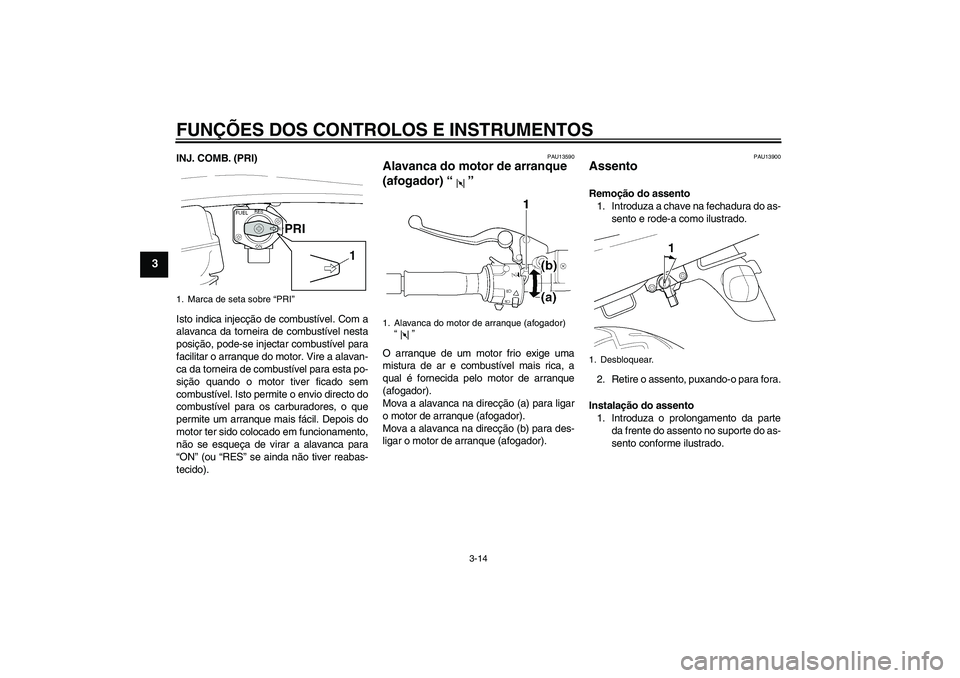

INJ. COMB. (PRI)
Isto indica injecção de combustível. Com a
alavanca da torneira de combustível nesta
posição, pode-se injectar combustível para
facilitar o arranque do motor. Vire a alavan-
ca da torneira de combustível para esta po-
sição quando o motor tiver ficado sem
combustível. Isto permite o envio directo do
combustível para os carburadores, o que
permite um arranque mais fácil. Depois do
motor ter sido colocado em funcionamento,
não se esqueça de virar a alavanca para
“ON” (ou “RES” se ainda não tiver reabas-
tecido).
PAU13590
Alavanca do motor de arranque
(afogador) “” O arranque de um motor frio exige uma
mistura de ar e combustível mais rica, a
qual é fornecida pelo motor de arranque
(afogador).
Mova a alavanca na direcção (a) para ligar
o motor de arranque (afogador).
Mova a alavanca na direcção (b) para des-
ligar o motor de arranque (afogador).
PAU13900
Assento Remoção do assento
1. Introduza a chave na fechadura do as-
sento e rode-a como ilustrado.
2. Retire o assento, puxando-o para fora.
Instalação do assento
1. Introduza o prolongamento da parte
da frente do assento no suporte do as-
sento conforme ilustrado.
1. Marca de seta sobre “PRI”
1. Alavanca do motor de arranque (afogador)
“”
1. Desbloquear.
U5WMP2P0.book Page 14 Monday, August 2, 2004 10:54 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-15
3

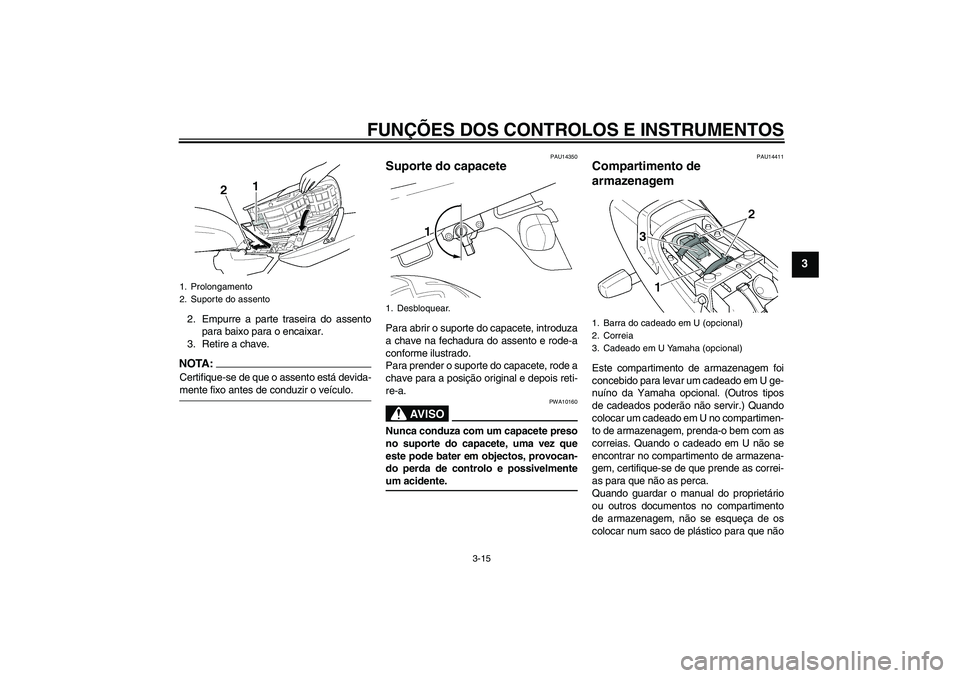

2. Empurre a parte traseira do assento
para baixo para o encaixar.
3. Retire a chave.NOTA:Certifique-se de que o assento está devida-mente fixo antes de conduzir o veículo.
PAU14350
Suporte do capacete Para abrir o suporte do capacete, introduza
a chave na fechadura do assento e rode-a
conforme ilustrado.
Para prender o suporte do capacete, rode a
chave para a posição original e depois reti-
re-a.
AV I S O
PWA10160
Nunca conduza com um capacete preso
no suporte do capacete, uma vez que
este pode bater em objectos, provocan-
do perda de controlo e possivelmenteum acidente.
PAU14411
Compartimento de
armazenagem Este compartimento de armazenagem foi
concebido para levar um cadeado em U ge-
nuíno da Yamaha opcional. (Outros tipos
de cadeados poderão não servir.) Quando
colocar um cadeado em U no compartimen-
to de armazenagem, prenda-o bem com as
correias. Quando o cadeado em U não se
encontrar no compartimento de armazena-
gem, certifique-se de que prende as correi-
as para que não as perca.
Quando guardar o manual do proprietário
ou outros documentos no compartimento
de armazenagem, não se esqueça de os
colocar num saco de plástico para que não
1. Prolongamento
2. Suporte do assento
1. Desbloquear.
1. Barra do cadeado em U (opcional)
2. Correia
3. Cadeado em U Yamaha (opcional)
U5WMP2P0.book Page 15 Monday, August 2, 2004 10:54 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-16
3
se molhem. Quando lavar o motociclo, te-
nha cuidado para não deixar entrar água no
compartimento de armazenagem.
PAU14720
Ajuste da forquilha dianteira Esta forquilha dianteira está equipada com
cavilhas ajustadoras da pré-carga da mola.
AV I S O
PWA10180
Ajuste sempre ambas as pernas da for-
quilha de forma igual, caso contrário po-
derá resultar numa fraca capacidade demanobra e perda de estabilidade.
Ajuste a pré-carga da mola como se segue:
Para aumentar a pré-carga da mola e assim
tornar a suspensão mais dura, rode a cavi-
lha ajustadora em cada perna da forquilha
na direcção (a). Para reduzir a pré-carga da
mola e assim tornar a suspensão mais mo-
le, rode a cavilha ajustadora em cada perna
da forquilha na direcção (b).
NOTA:Alinhe a ranhura adequada no mecanismo
ajustador com a parte superior do parafusoda tampa da forquilha dianteira.
1. Cavilha ajustadora da pré-carga da mola
1. Ponto de afinação actual
2. Cavilha da tampa da forquilha dianteiraPonto de afinação da pré-carga da
mola:
Mínima (suave):
7
Normal:
5
Máxima (dura):
1
U5WMP2P0.book Page 16 Monday, August 2, 2004 10:54 AM
