4-28
ESD
GJU01891

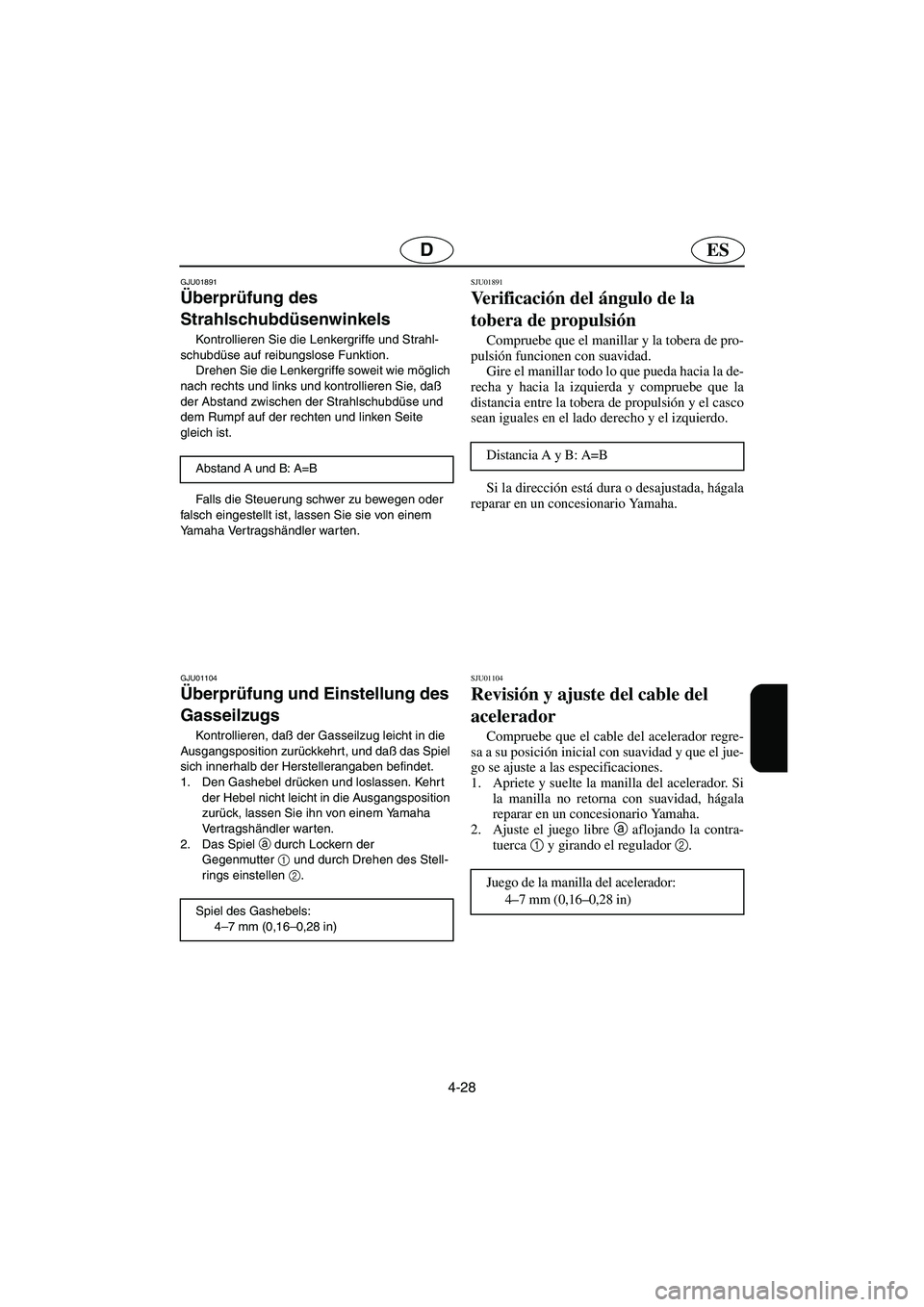

Überprüfung des
Strahlschubdüsenwinkels
Kontrollieren Sie die Lenkergriffe und Strahl-
schubdüse auf reibungslose Funktion.
Drehen Sie die Lenkergriffe soweit wie möglich
nach rechts und links und kontrollieren Sie, daß
der Abstand zwischen der Strahlschubdüse und
dem Rumpf auf der rechten und linken Seite
gleich ist.
Falls die Steuerung schwer zu bewegen oder
falsch eingestellt ist, lassen Sie sie von einem
Yamaha Vertragshändler warten. Abstand A und B: A=B
GJU01104
Überprüfung und Einstellung des
Gasseilzugs
Kontrollieren, daß der Gasseilzug leicht in die
Ausgangsposition zurückkehrt, und daß das Spiel
sich innerhalb der Herstellerangaben befindet.
1. Den Gashebel drücken und loslassen. Kehrt
der Hebel nicht leicht in die Ausgangsposition
zurück, lassen Sie ihn von einem Yamaha
Ver tragshändler warten.
2. Das Spiel a
durch Lockern der
Gegenmutter1
und durch Drehen des Stell-
rings einstellen2
.
Spiel des Gashebels:
4–7 mm (0,16–0,28 in)
SJU01891
Verificación del ángulo de la
tobera de propulsión
Compruebe que el manillar y la tobera de pro-
pulsión funcionen con suavidad.
Gire el manillar todo lo que pueda hacia la de-
recha y hacia la izquierda y compruebe que la
distancia entre la tobera de propulsión y el casco
sean iguales en el lado derecho y el izquierdo.
Si la dirección está dura o desajustada, hágala
reparar en un concesionario Yamaha.Distancia A y B: A=B
SJU01104
Revisión y ajuste del cable del
acelerador
Compruebe que el cable del acelerador regre-
sa a su posición inicial con suavidad y que el jue-
go se ajuste a las especificaciones.
1. Apriete y suelte la manilla del acelerador. Si
la manilla no retorna con suavidad, hágala
reparar en un concesionario Yamaha.
2. Ajuste el juego libre
a aflojando la contra-
tuerca 1
y girando el regulador 2
.
Juego de la manilla del acelerador:
4–7 mm (0,16–0,28 in)
UF0M84A0.book Page 28 Monday, August 5, 2002 1:23 PM

4-29
F
FJU01342

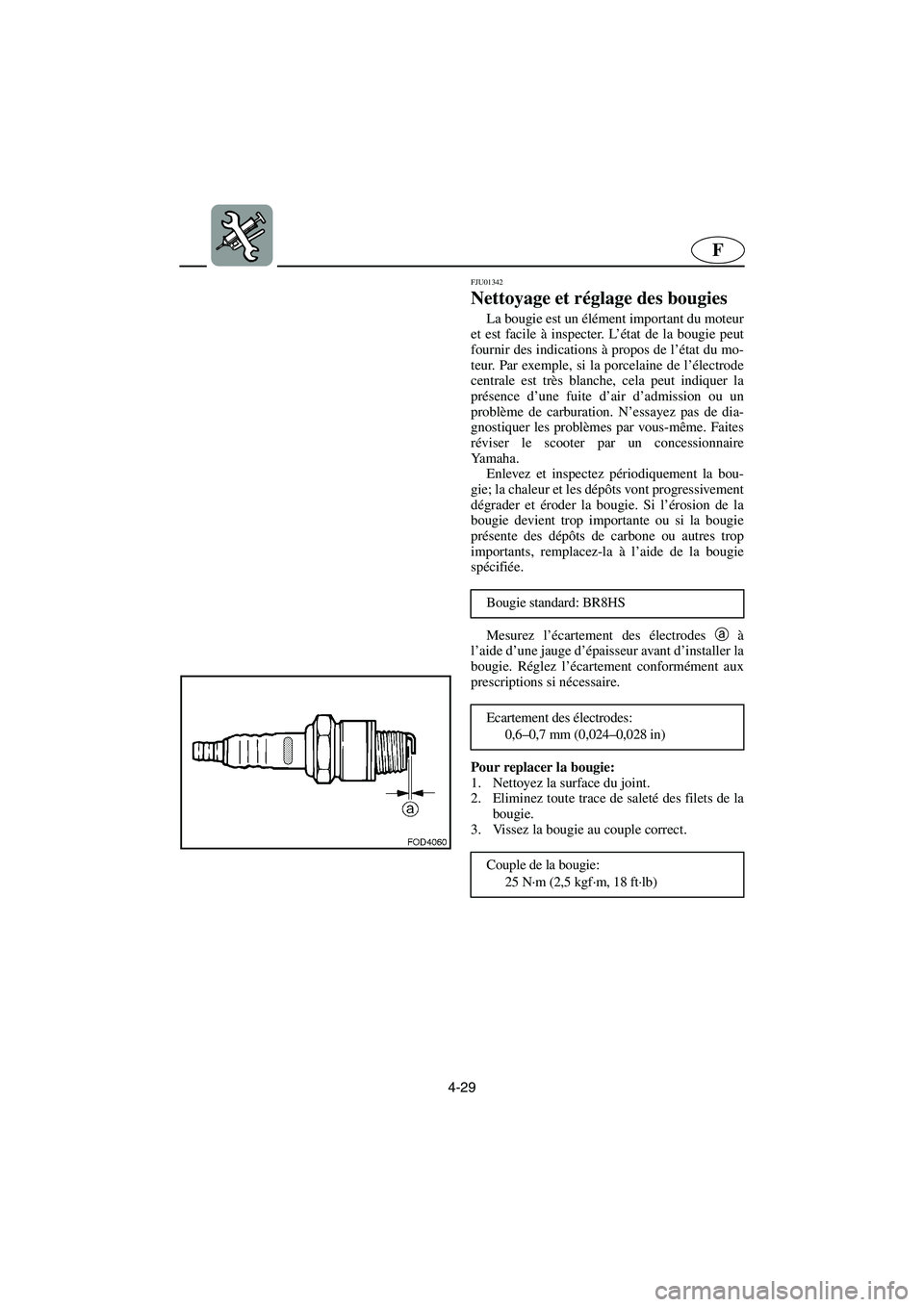

Nettoyage et réglage des bougies
La bougie est un élément important du moteur
et est facile à inspecter. L’état de la bougie peut
fournir des indications à propos de l’état du mo-
teur. Par exemple, si la porcelaine de l’électrode
centrale est très blanche, cela peut indiquer la
présence d’une fuite d’air d’admission ou un
problème de carburation. N’essayez pas de dia-
gnostiquer les problèmes par vous-même. Faites
réviser le scooter par un concessionnaire
Ya m a h a .
Enlevez et inspectez périodiquement la bou-
gie; la chaleur et les dépôts vont progressivement
dégrader et éroder la bougie. Si l’érosion de la
bougie devient trop importante ou si la bougie
présente des dépôts de carbone ou autres trop
importants, remplacez-la à l’aide de la bougie
spécifiée.
Mesurez l’écartement des électrodes a
à
l’aide d’une jauge d’épaisseur avant d’installer la
bougie. Réglez l’écartement conformément aux
prescriptions si nécessaire.
Pour replacer la bougie:
1. Nettoyez la surface du joint.
2. Eliminez toute trace de saleté des filets de la
bougie.
3. Vissez la bougie au couple correct. Bougie standard: BR8HS
Ecartement des électrodes:
0,6–0,7 mm (0,024–0,028 in)
Couple de la bougie:
25 N·m (2,5 kgf·m, 18 ft·lb)
UF0M84A0.book Page 29 Monday, August 5, 2002 1:23 PM

4-30
ESD
GJU01342

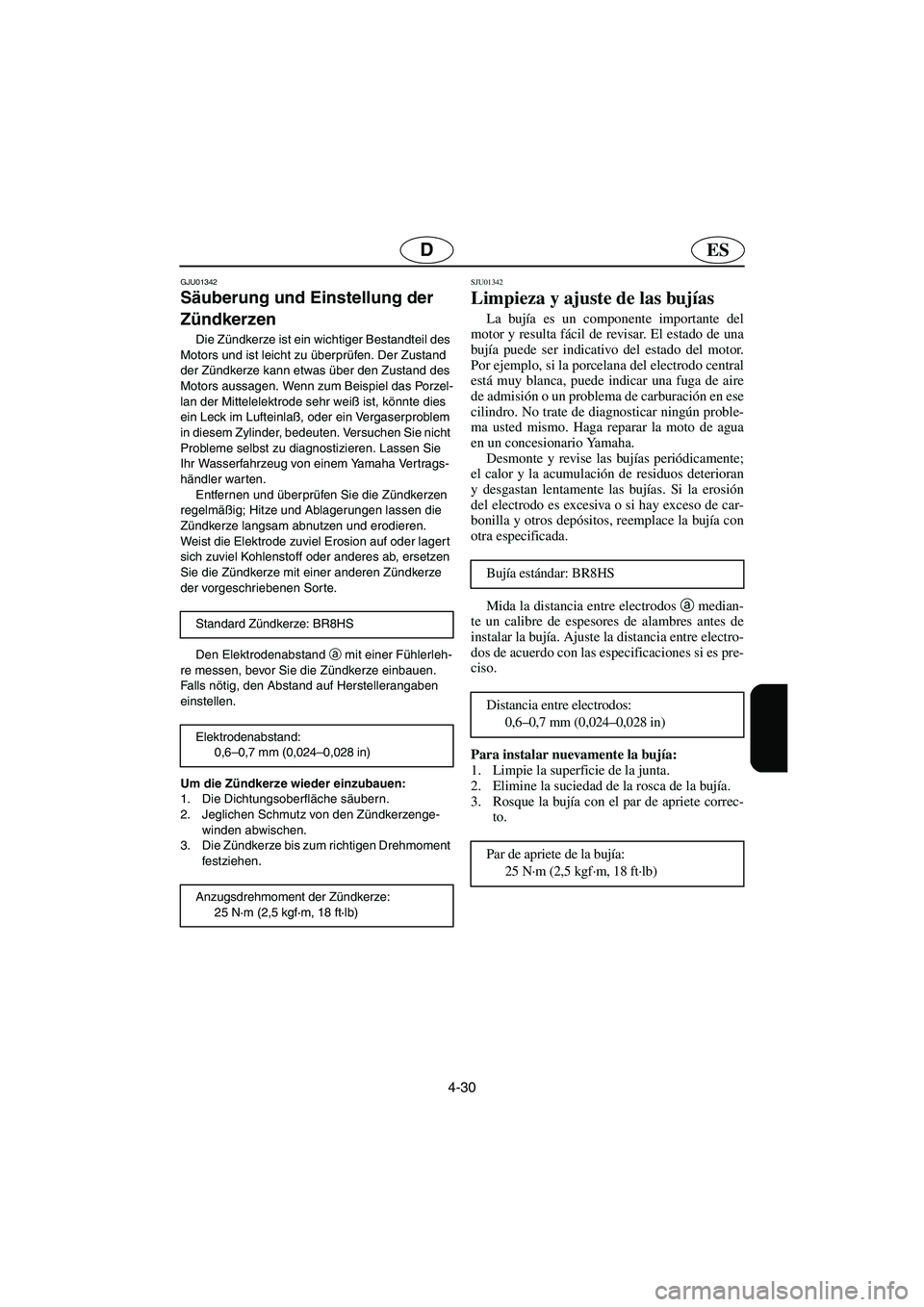

Säuberung und Einstellung der
Zündkerzen
Die Zündkerze ist ein wichtiger Bestandteil des
Motors und ist leicht zu überprüfen. Der Zustand
der Zündkerze kann etwas über den Zustand des
Motors aussagen. Wenn zum Beispiel das Porzel-
lan der Mittelelektrode sehr weiß ist, könnte dies
ein Leck im Lufteinlaß, oder ein Vergaserproblem
in diesem Zylinder, bedeuten. Versuchen Sie nicht
Probleme selbst zu diagnostizieren. Lassen Sie
Ihr Wasserfahrzeug von einem Yamaha Vertrags-
händler warten.
Entfernen und überprüfen Sie die Zündkerzen
regelmäßig; Hitze und Ablagerungen lassen die
Zündkerze langsam abnutzen und erodieren.
Weist die Elektrode zuviel Erosion auf oder lagert
sich zuviel Kohlenstoff oder anderes ab, ersetzen
Sie die Zündkerze mit einer anderen Zündkerze
der vorgeschriebenen Sorte.
Den Elektrodenabstand a
mit einer Fühlerleh-
re messen, bevor Sie die Zündkerze einbauen.
Fa l l s nötig, den Abstand auf Herstellerangaben
einstellen.
Um die Zündkerze wieder einzubauen:
1. Die Dichtungsoberfläche säubern.
2. Jeglichen Schmutz von den Zündkerzenge-
winden abwischen.
3. Die Zündkerze bis zum richtigen Drehmoment
festziehen. Standard Zündkerze: BR8HS
Elektrodenabstand:
0,6–0,7 mm (0,024–0,028 in)
Anzugsdrehmoment der Zündkerze:
25 N·m (2,5 kgf·m, 18 ft·lb)
SJU01342
Limpieza y ajuste de las bujías
La bujía es un componente importante del
motor y resulta fácil de revisar. El estado de una
bujía puede ser indicativo del estado del motor.
Por ejemplo, si la porcelana del electrodo central
está muy blanca, puede indicar una fuga de aire
de admisión o un problema de carburación en ese
cilindro. No trate de diagnosticar ningún proble-
ma usted mismo. Haga reparar la moto de agua
en un concesionario Yamaha.
Desmonte y revise las bujías periódicamente;
el calor y la acumulación de residuos deterioran
y desgastan lentamente las bujías. Si la erosión
del electrodo es excesiva o si hay exceso de car-
bonilla y otros depósitos, reemplace la bujía con
otra especificada.
Mida la distancia entre electrodos
a median-
te un calibre de espesores de alambres antes de
instalar la bujía. Ajuste la distancia entre electro-
dos de acuerdo con las especificaciones si es pre-
ciso.
Para instalar nuevamente la bujía:
1. Limpie la superficie de la junta.
2. Elimine la suciedad de la rosca de la bujía.
3. Rosque la bujía con el par de apriete correc-
to. Bujía estándar: BR8HS
Distancia entre electrodos:
0,6–0,7 mm (0,024–0,028 in)
Par de apriete de la bujía:
25 N·m (2,5 kgf·m, 18 ft·lb)
UF0M84A0.book Page 30 Monday, August 5, 2002 1:23 PM

4-31
F

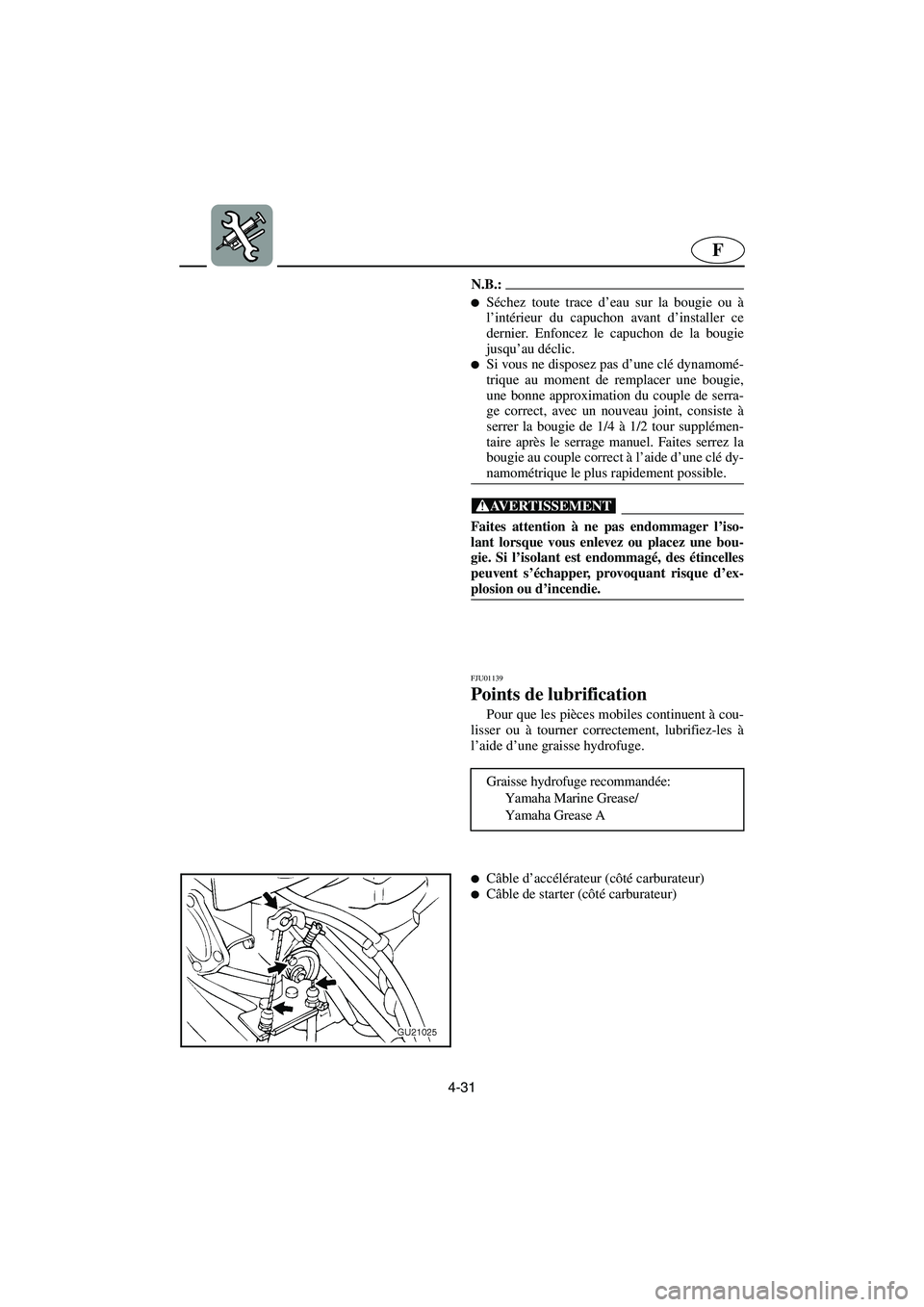

N.B.:@
Séchez toute trace d’eau sur la bougie ou à
l’intérieur du capuchon avant d’installer ce
dernier. Enfoncez le capuchon de la bougie
jusqu’au déclic.

Si vous ne disposez pas d’une clé dynamomé-
trique au moment de remplacer une bougie,
une bonne approximation du couple de serra-
ge correct, avec un nouveau joint, consiste à
serrer la bougie de 1/4 à 1/2 tour supplémen-
taire après le serrage manuel. Faites serrez la
bougie au couple correct à l’aide d’une clé dy-
namométrique le plus rapidement possible.
@
@ Faites attention à ne pas endommager l’iso-
lant lorsque vous enlevez ou placez une bou-
gie. Si l’isolant est endommagé, des étincelles
peuvent s’échapper, provoquant risque d’ex-
plosion ou d’incendie.
@
FJU01139
Points de lubrification
Pour que les pièces mobiles continuent à cou-
lisser ou à tourner correctement, lubrifiez-les à
l’aide d’une graisse hydrofuge.
Graisse hydrofuge recommandée:
Yamaha Marine Grease/
Yamaha Grease A

Câble d’accélérateur (côté carburateur)
Câble de starter (côté carburateur)
UF0M84A0.book Page 31 Monday, August 5, 2002 1:23 PM

4-32
ESD

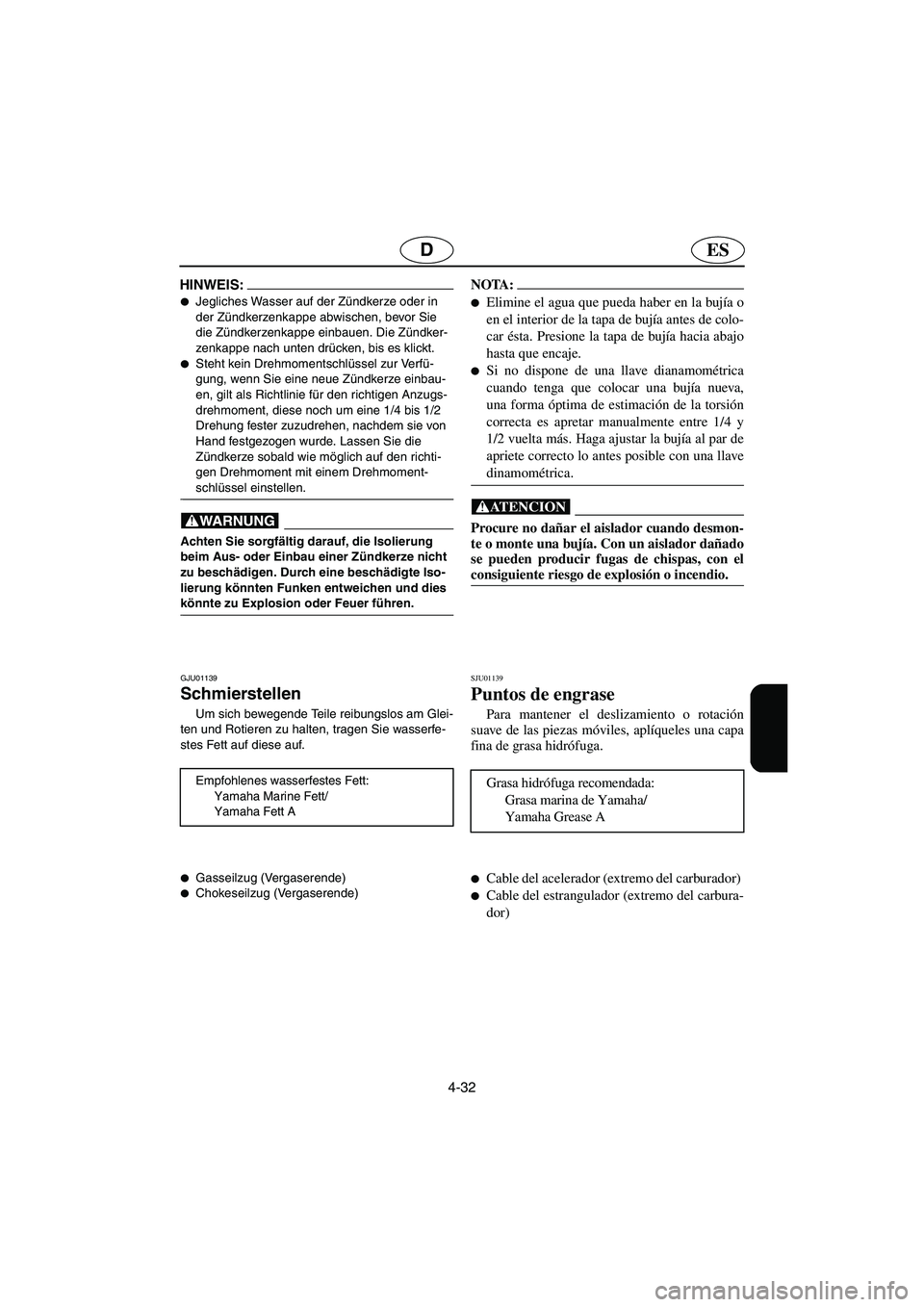

HINWEIS:@
Jegliches Wasser auf der Zündkerze oder in
der Zündkerzenkappe abwischen, bevor Sie
die Zündkerzenkappe einbauen. Die Zündker-
zenkappe nach unten drücken, bis es klickt.

Steht kein Drehmomentschlüssel zur Verfü-
gung, wenn Sie eine neue Zündkerze einbau-
en, gilt als Richtlinie für den richtigen Anzugs-
drehmoment, diese noch um eine 1/4 bis 1/2
Drehung fester zuzudrehen, nachdem sie von
Hand festgezogen wurde. Lassen Sie die
Zündkerze sobald wie möglich auf den richti-
gen Drehmoment mit einem Drehmoment-
schlüssel einstellen.
@
@ Achten Sie sorgfältig darauf, die Isolierung
beim Aus- oder Einbau einer Zündkerze nicht
zu beschädigen. Durch eine beschädigte Iso-
lierung könnten Funken entweichen und dies
könnte zu Explosion oder Feuer führen.
@
GJU01139
Schmierstellen
Um sich bewegende Teile reibungslos am Glei-
ten und Rotieren zu halten, tragen Sie wasserfe-
stes Fett auf diese auf.
Empfohlenes wasserfestes Fett:
Yamaha Marine Fett/
Yamaha Fett A

Gasseilzug (Vergaserende)
Chokeseilzug (Vergaserende)
NOTA:@
Elimine el agua que pueda haber en la bujía o
en el interior de la tapa de bujía antes de colo-
car ésta. Presione la tapa de bujía hacia abajo
hasta que encaje.

Si no dispone de una llave dianamométrica
cuando tenga que colocar una bujía nueva,
una forma óptima de estimación de la torsión
correcta es apretar manualmente entre 1/4 y
1/2 vuelta más. Haga ajustar la bujía al par de
apriete correcto lo antes posible con una llave
dinamométrica.
@
@ Procure no dañar el aislador cuando desmon-
te o monte una bujía. Con un aislador dañado
se pueden producir fugas de chispas, con el
consiguiente riesgo de explosión o incendio.
@
SJU01139
Puntos de engrase
Para mantener el deslizamiento o rotación
suave de las piezas móviles, aplíqueles una capa
fina de grasa hidrófuga.
Grasa hidrófuga recomendada:
Grasa marina de Yamaha/
Yamaha Grease A

Cable del acelerador (extremo del carburador)

Cable del estrangulador (extremo del carbura-
dor)
UF0M84A0.book Page 32 Monday, August 5, 2002 1:23 PM

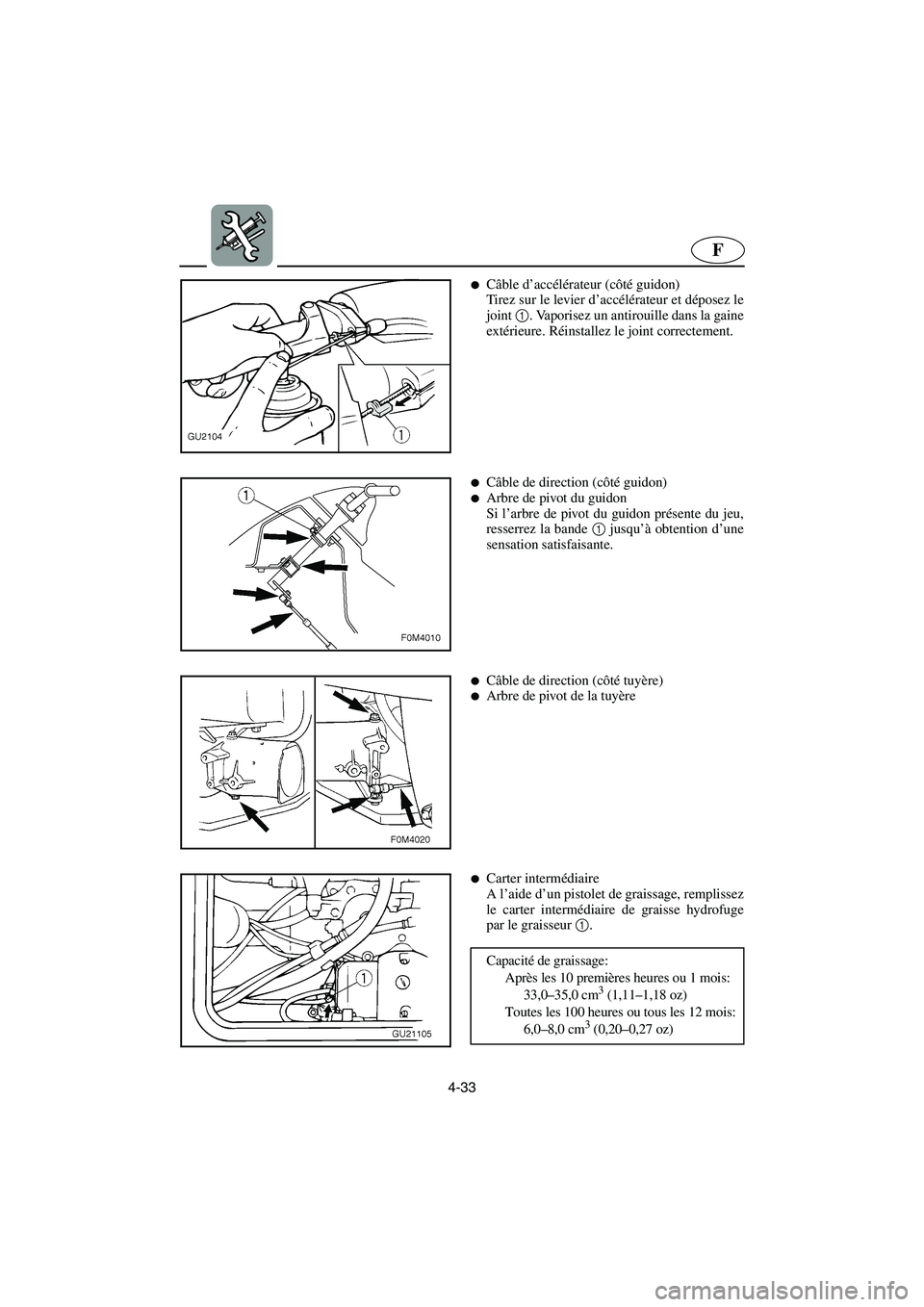

4-33
F

Câble d’accélérateur (côté guidon)
Tirez sur le levier d’accélérateur et déposez le
joint 1. Vaporisez un antirouille dans la gaine
extérieure. Réinstallez le joint correctement.

Câble de direction (côté guidon)
Arbre de pivot du guidon
Si l’arbre de pivot du guidon présente du jeu,
resserrez la bande 1 jusqu’à obtention d’une
sensation satisfaisante.

Câble de direction (côté tuyère)
Arbre de pivot de la tuyère

Carter intermédiaire
A l’aide d’un pistolet de graissage, remplissez
le carter intermédiaire de graisse hydrofuge
par le graisseur 1.
Capacité de graissage:
Après les 10 premières heures ou 1 mois:
33,0–35,0 cm
3 (1,11–1,18 oz)
Toutes les 100 heures ou tous les 12 mois:
6,0–8,0 cm
3 (0,20–0,27 oz)
UF0M84A0.book Page 33 Monday, August 5, 2002 1:23 PM

4-34
ESD

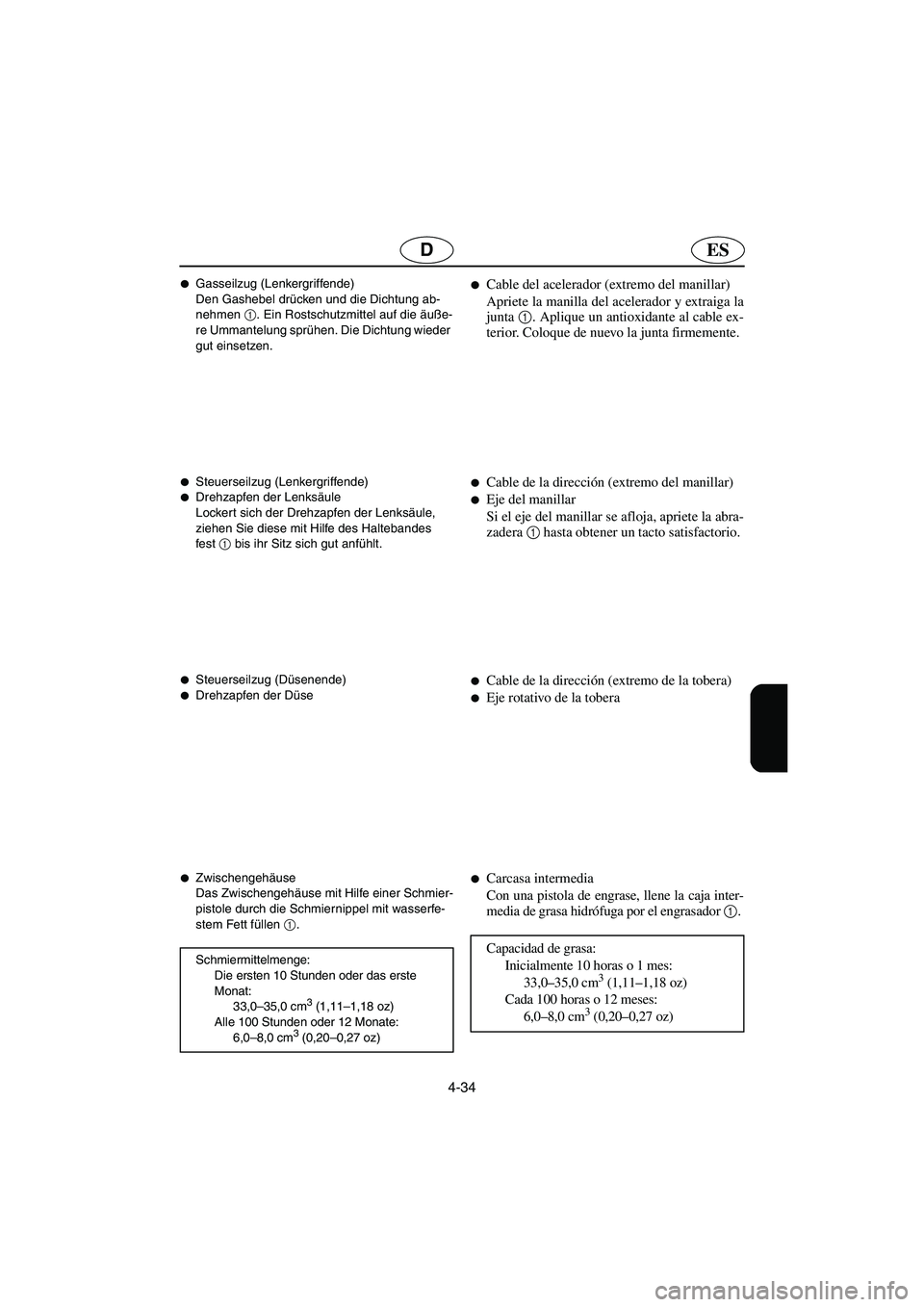

Gasseilzug (Lenkergriffende)
Den Gashebel drücken und die Dichtung ab-
nehmen 1
. Ein Rostschutzmittel auf die äuße-
re Ummantelung sprühen. Die Dichtung wieder
gut einsetzen.

Steuerseilzug (Lenkergriffende)
Drehzapfen der Lenksäule
Locker t sich der Drehzapfen der Lenksäule,
ziehen Sie diese mit Hilfe des Haltebandes
fest1
bis ihr Sitz sich gut anfühlt.

Steuerseilzug (Düsenende)
Drehzapfen der Düse

Zwischengehäuse
Das Zwischengehäuse mit Hilfe einer Schmier-
pistole durch die Schmiernippel mit wasserfe-
stem Fett füllen 1
.
Schmiermittelmenge:
Die ersten 10 Stunden oder das erste
Monat:
33,0–35,0 cm
3 (1,11–1,18 oz)
Alle 100 Stunden oder 12 Monate:
6,0–8,0 cm
3 (0,20–0,27 oz)

Cable del acelerador (extremo del manillar)
Apriete la manilla del acelerador y extraiga la
junta 1
. Aplique un antioxidante al cable ex-
terior. Coloque de nuevo la junta firmemente.

Cable de la dirección (extremo del manillar)

Eje del manillar
Si el eje del manillar se afloja, apriete la abra-
zadera 1
hasta obtener un tacto satisfactorio.

Cable de la dirección (extremo de la tobera)

Eje rotativo de la tobera

Carcasa intermedia
Con una pistola de engrase, llene la caja inter-
media de grasa hidrófuga por el engrasador1
.
Capacidad de grasa:
Inicialmente 10 horas o 1 mes:
33,0–35,0 cm
3 (1,11–1,18 oz)
Cada 100 horas o 12 meses:
6,0–8,0 cm
3 (0,20–0,27 oz)
UF0M84A0.book Page 34 Monday, August 5, 2002 1:23 PM

4-35
F
FJU01261

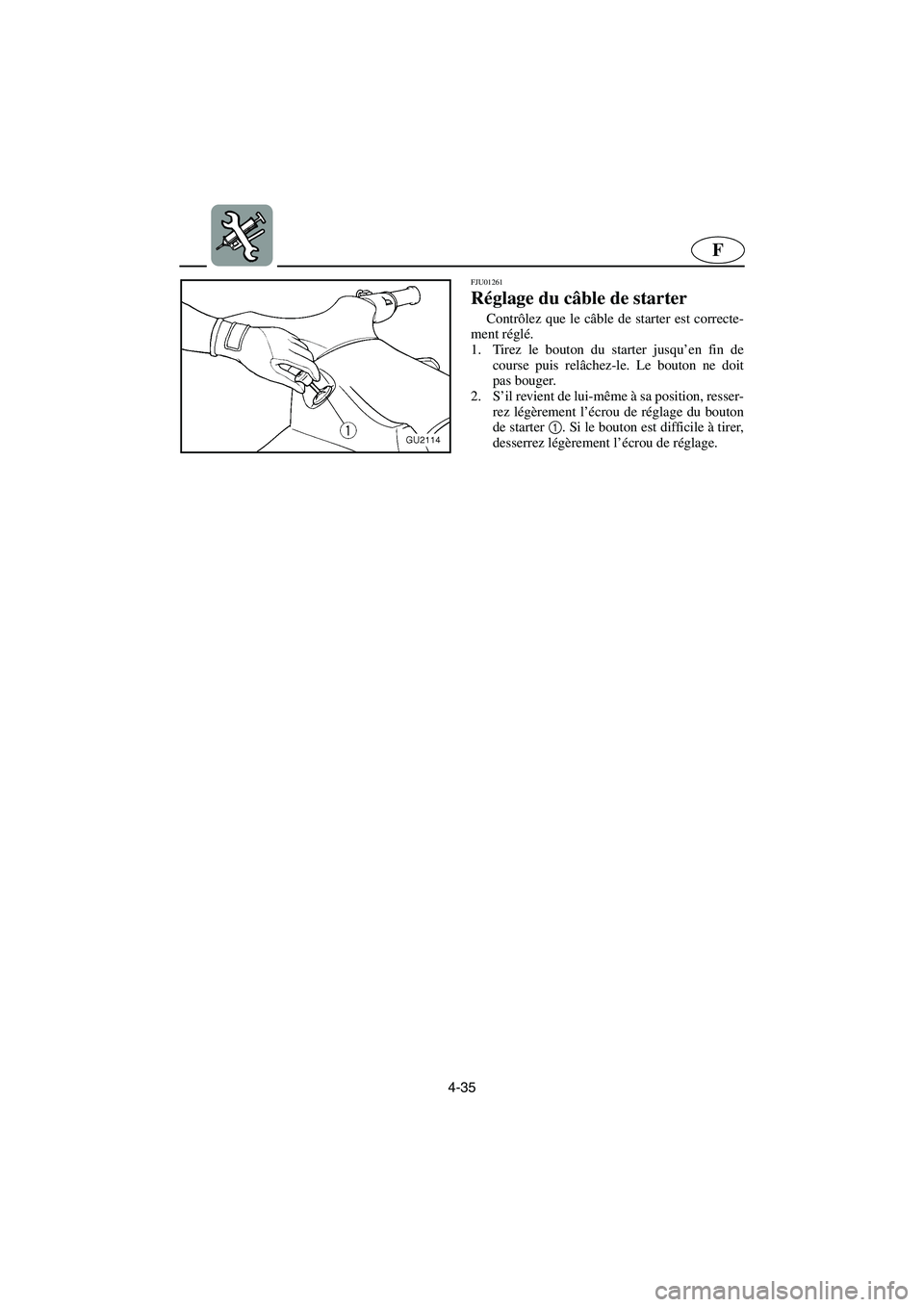

Réglage du câble de starter
Contrôlez que le câble de starter est correcte-
ment réglé.
1. Tirez le bouton du starter jusqu’en fin de
course puis relâchez-le. Le bouton ne doit
pas bouger.
2. S’il revient de lui-même à sa position, resser-
rez légèrement l’écrou de réglage du bouton
de starter 1
. Si le bouton est difficile à tirer,
desserrez légèrement l’écrou de réglage.
UF0M84A0.book Page 35 Monday, August 5, 2002 1:23 PM

4-36
ESD
GJU01261

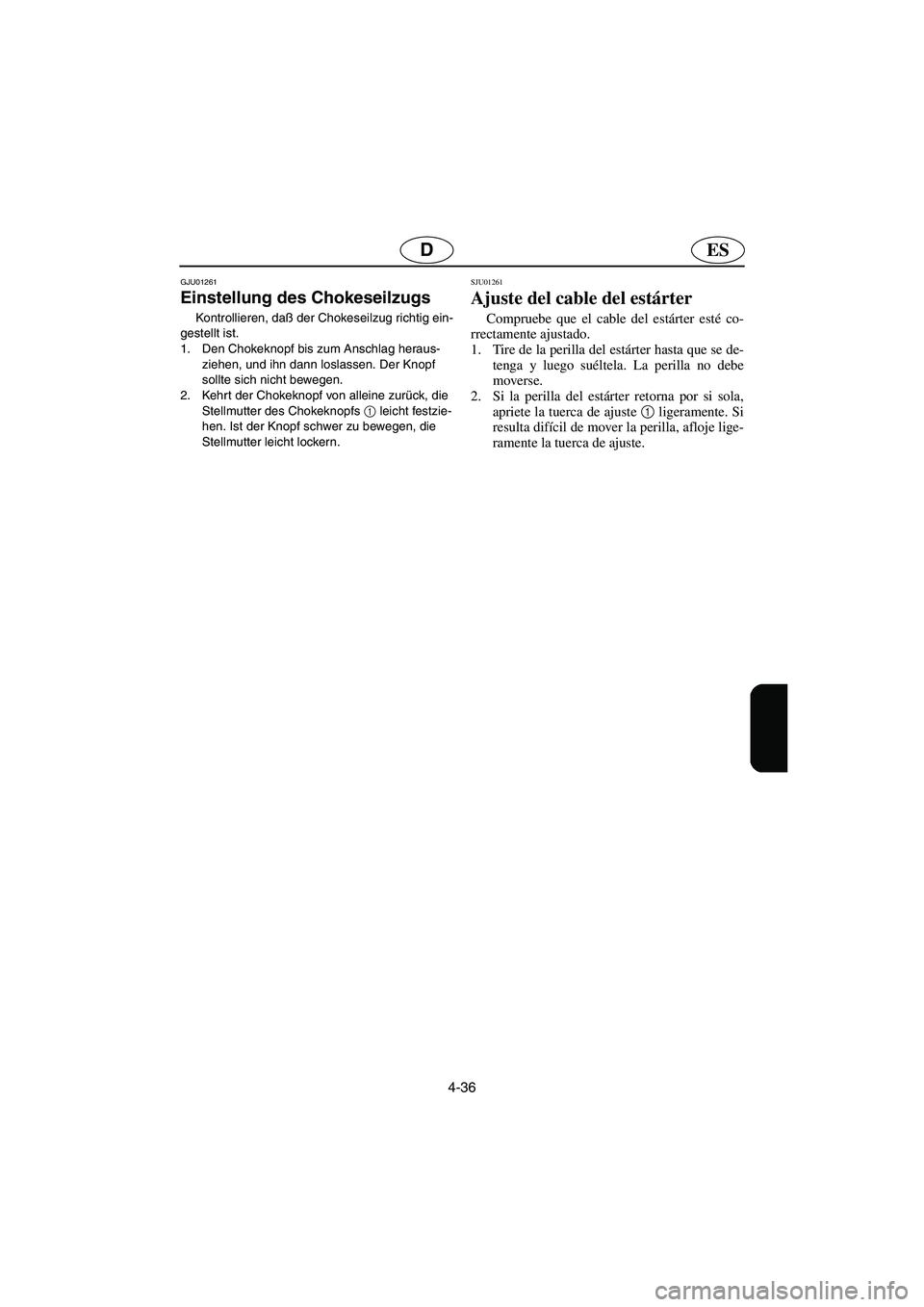

Einstellung des Chokeseilzugs
Kontrollieren, daß der Chokeseilzug richtig ein-
gestellt ist.
1. Den Chokeknopf bis zum Anschlag heraus-
ziehen, und ihn dann loslassen. Der Knopf
sollte sich nicht bewegen.
2. Kehrt der Chokeknopf von alleine zurück, die
Stellmutter des Chokeknopfs 1
leicht festzie-
hen. Ist der Knopf schwer zu bewegen, die
Stellmutter leicht lockern.
SJU01261
Ajuste del cable del estárter
Compruebe que el cable del estárter esté co-
rrectamente ajustado.
1. Tire de la perilla del estárter hasta que se de-
tenga y luego suéltela. La perilla no debe
moverse.
2. Si la perilla del estárter retorna por si sola,
apriete la tuerca de ajuste 1
ligeramente. Si
resulta difícil de mover la perilla, afloje lige-
ramente la tuerca de ajuste.
UF0M84A0.book Page 36 Monday, August 5, 2002 1:23 PM

4-37
F
FJU01971

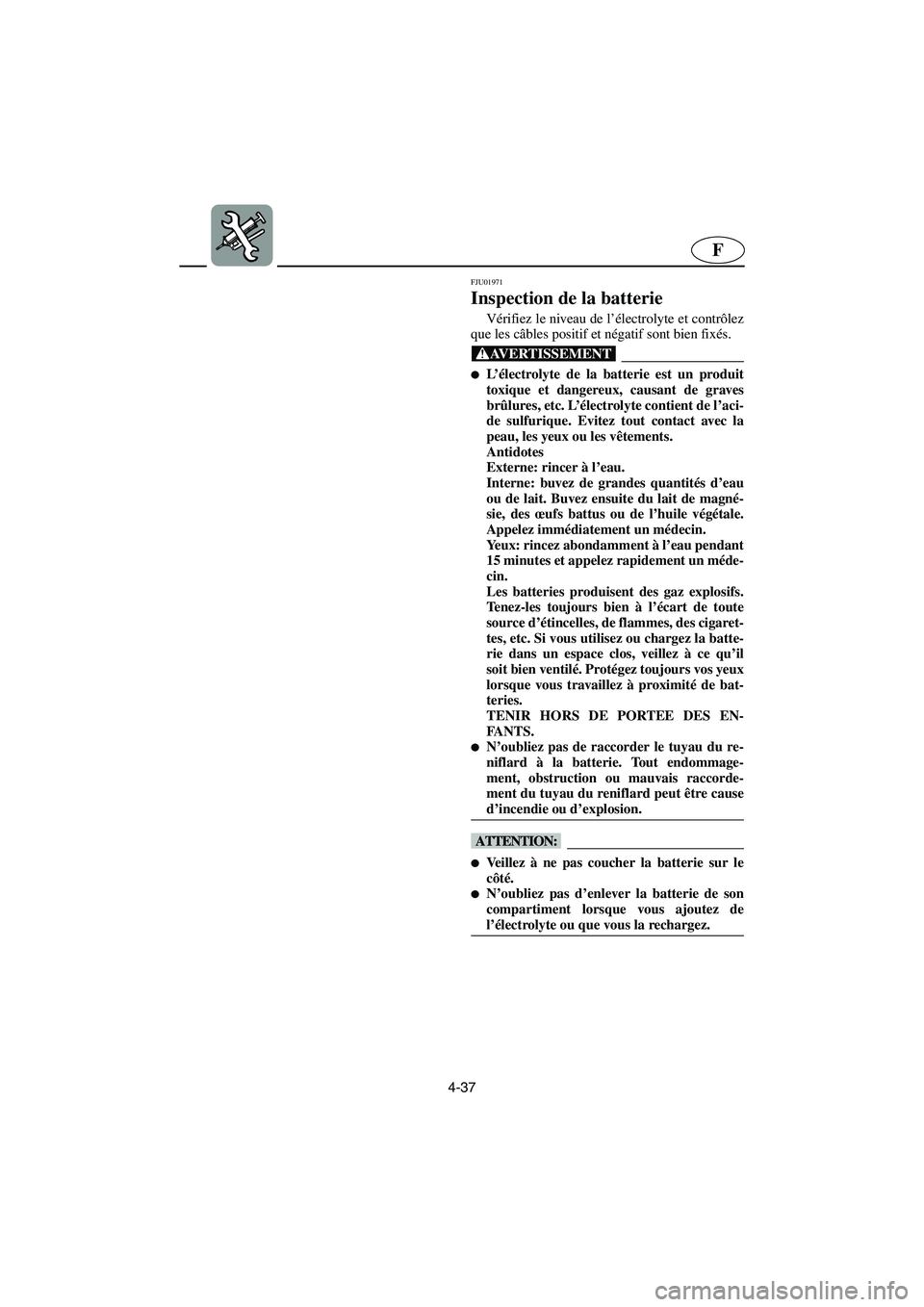

Inspection de la batterie
Vérifiez le niveau de l’électrolyte et contrôlez
que les câbles positif et négatif sont bien fixés.
@
L’électrolyte de la batterie est un produit
toxique et dangereux, causant de graves
brûlures, etc. L’électrolyte contient de l’aci-
de sulfurique. Evitez tout contact avec la
peau, les yeux ou les vêtements.
Antidotes
Externe: rincer à l’eau.
Interne: buvez de grandes quantités d’eau
ou de lait. Buvez ensuite du lait de magné-
sie, des œufs battus ou de l’huile végétale.
Appelez immédiatement un médecin.
Yeux: rincez abondamment à l’eau pendant
15 minutes et appelez rapidement un méde-
cin.
Les batteries produisent des gaz explosifs.
Tenez-les toujours bien à l’écart de toute
source d’étincelles, de flammes, des cigaret-
tes, etc. Si vous utilisez ou chargez la batte-
rie dans un espace clos, veillez à ce qu’il
soit bien ventilé. Protégez toujours vos yeux
lorsque vous travaillez à proximité de bat-
teries.
TENIR HORS DE PORTEE DES EN-
FANTS.

N’oubliez pas de raccorder le tuyau du re-
niflard à la batterie. Tout endommage-
ment, obstruction ou mauvais raccorde-
ment du tuyau du reniflard peut être cause
d’incendie ou d’explosion.
@
@
Veillez à ne pas coucher la batterie sur le
côté.

N’oubliez pas d’enlever la batterie de son
compartiment lorsque vous ajoutez de
l’électrolyte ou que vous la rechargez.
@
UF0M84A0.book Page 37 Monday, August 5, 2002 1:23 PM
