YAMAHA XL 700 2005 Betriebsanleitungen (in German)
Manufacturer: YAMAHA, Model Year: 2005, Model line: XL 700, Model: YAMAHA XL 700 2005Pages: 248, PDF-Größe: 14.85 MB
Page 101 of 248
3-12

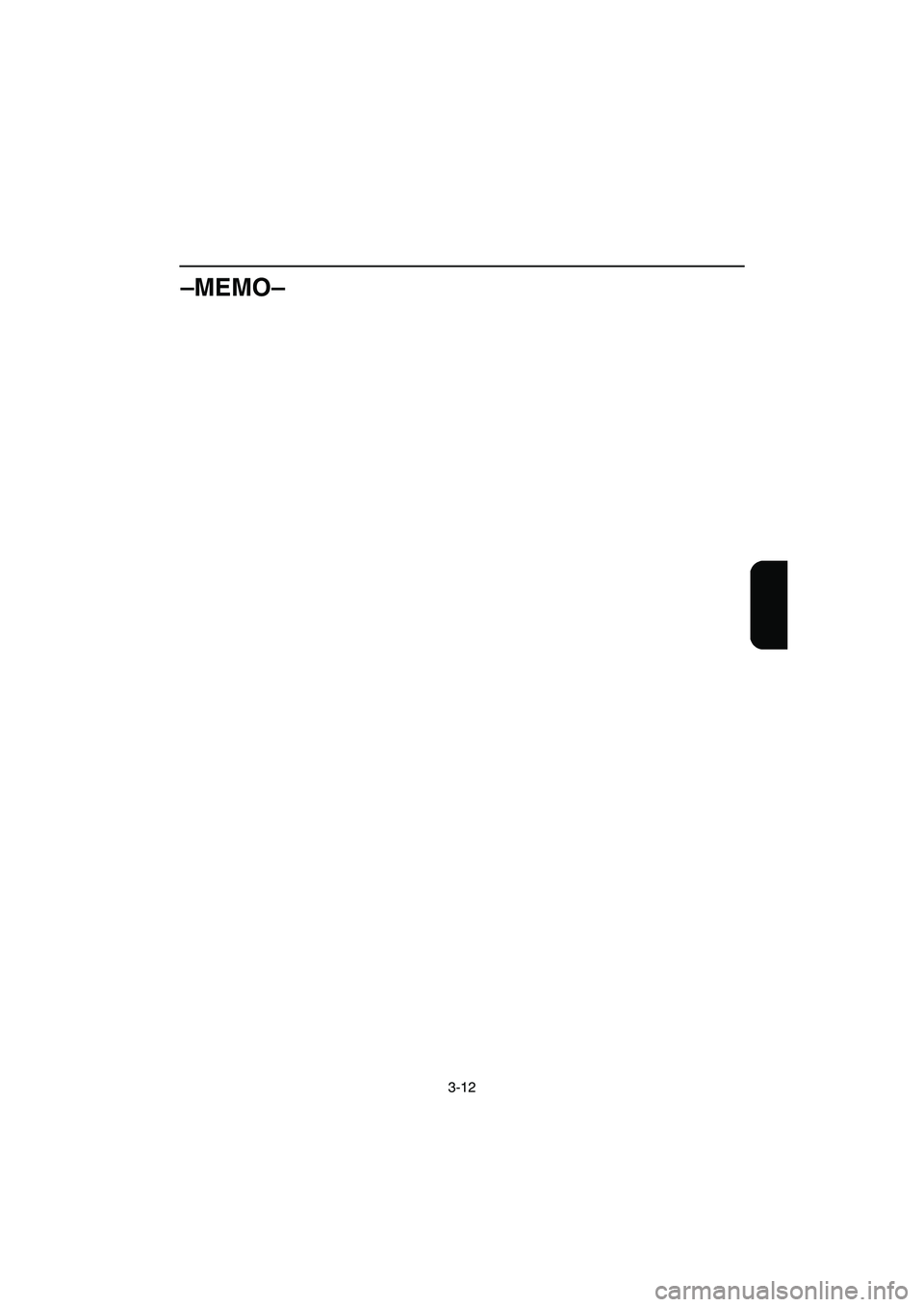

–MEMO–
A_F0M80.book Page 12 Friday, June 25, 2004 11:46 AM
Page 102 of 248
3-13
F
FJU01048

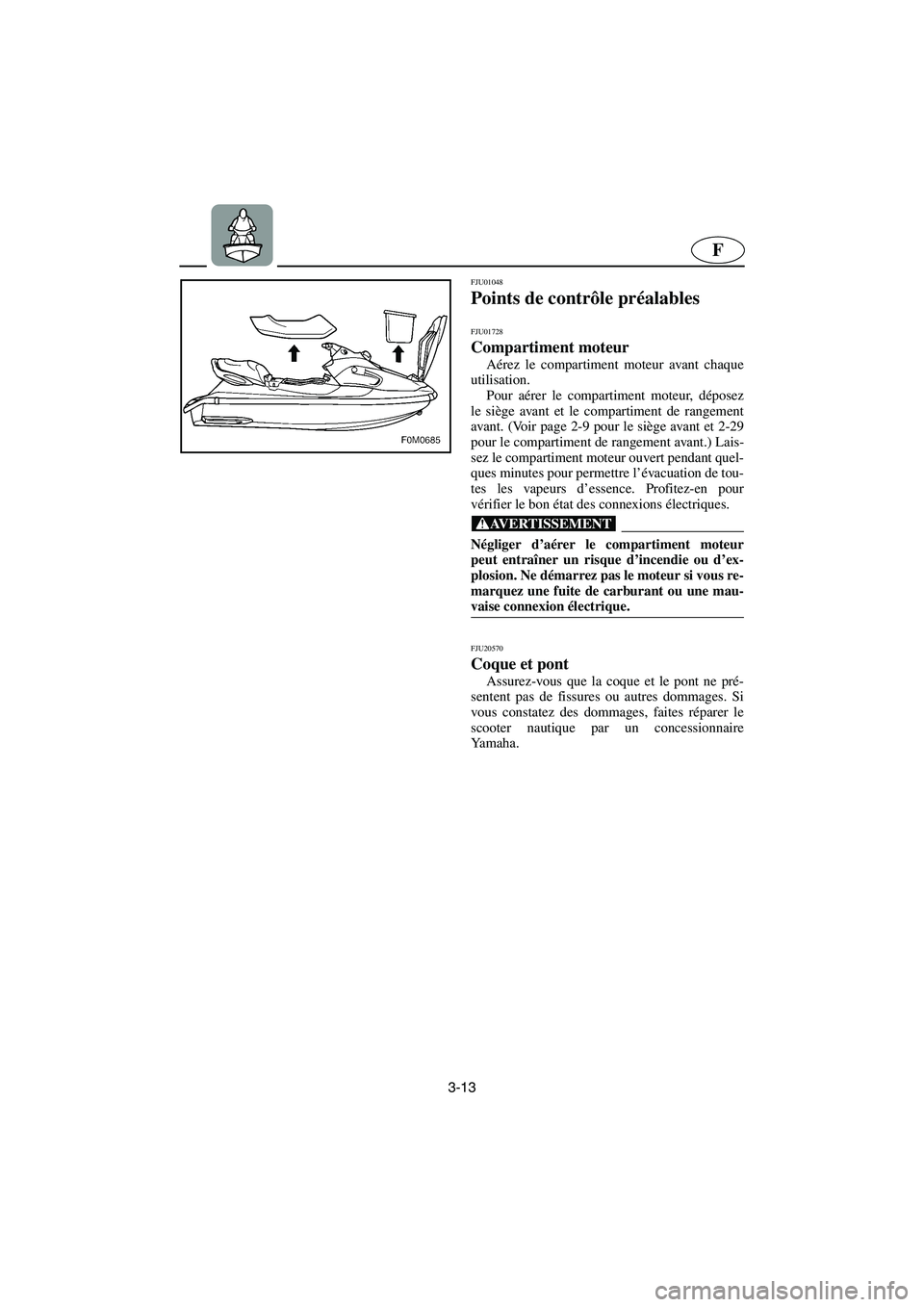

Points de contrôle préalables
FJU01728
Compartiment moteur
Aérez le compartiment moteur avant chaque
utilisation.
Pour aérer le compartiment moteur, déposez
le siège avant et le compartiment de rangement
avant. (Voir page 2-9 pour le siège avant et 2-29
pour le compartiment de rangement avant.) Lais-
sez le compartiment moteur ouvert pendant quel-
ques minutes pour permettre l’évacuation de tou-
tes les vapeurs d’essence. Profitez-en pour
vérifier le bon état des connexions électriques.
@ Négliger d’aérer le compartiment moteur
peut entraîner un risque d’incendie ou d’ex-
plosion. Ne démarrez pas le moteur si vous re-
marquez une fuite de carburant ou une mau-
vaise connexion électrique.
@
FJU20570
Coque et pont
Assurez-vous que la coque et le pont ne pré-
sentent pas de fissures ou autres dommages. Si
vous constatez des dommages, faites réparer le
scooter nautique par un concessionnaire
Ya m a h a .
A_F0M80.book Page 13 Friday, June 25, 2004 11:46 AM
Page 103 of 248
3-14
ESD
GJU01048

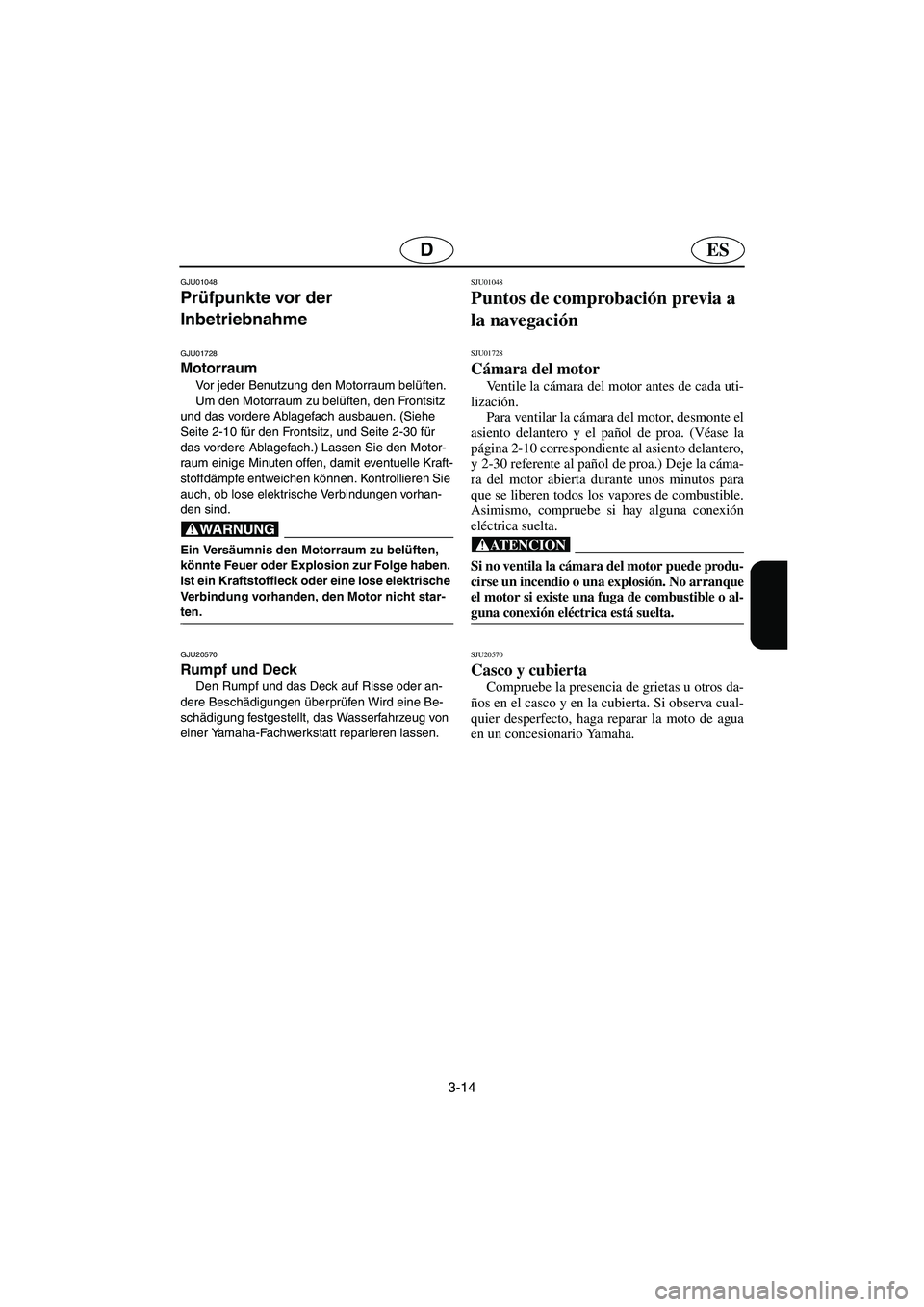

Prüfpunkte vor der
Inbetriebnahme
GJU01728
Motorraum
Vor jeder Benutzung den Motorraum belüften.
Um den Motorraum zu belüften, den Frontsitz
und das vordere Ablagefach ausbauen. (Siehe
Seite 2-10 für den Frontsitz, und Seite 2-30 für
das vordere Ablagefach.) Lassen Sie den Motor-
raum einige Minuten offen, damit eventuelle Kraft-
stoffdämpfe entweichen können. Kontrollieren Sie
auch, ob lose elektrische Verbindungen vorhan-
den sind.
@ Ein Versäumnis den Motorraum zu belüften,
könnte Feuer oder Explosion zur Folge haben.
Ist ein Kraftstoffleck oder eine lose elektrische
Verbindung vorhanden, den Motor nicht star-
ten.
@
GJU20570
Rumpf und Deck
Den Rumpf und das Deck auf Risse oder an-
dere Beschädigungen überprüfen Wird eine Be-
schädigung festgestellt, das Wasserfahrzeug von
einer Yamaha-Fachwerkstatt reparieren lassen.
SJU01048
Puntos de comprobación previa a
la navegación
SJU01728
Cámara del motor
Ventile la cámara del motor antes de cada uti-
lización.
Para ventilar la cámara del motor, desmonte el
asiento delantero y el pañol de proa. (Véase la
página 2-10 correspondiente al asiento delantero,
y 2-30 referente al pañol de proa.) Deje la cáma-
ra del motor abierta durante unos minutos para
que se liberen todos los vapores de combustible.
Asimismo, compruebe si hay alguna conexión
eléctrica suelta.
@ Si no ventila la cámara del motor puede produ-
cirse un incendio o una explosión. No arranque
el motor si existe una fuga de combustible o al-
guna conexión eléctrica está suelta.
@
SJU20570
Casco y cubierta
Compruebe la presencia de grietas u otros da-
ños en el casco y en la cubierta. Si observa cual-
quier desperfecto, haga reparar la moto de agua
en un concesionario Yamaha.
A_F0M80.book Page 14 Friday, June 25, 2004 11:46 AM
Page 104 of 248
3-15
F
FJU01242

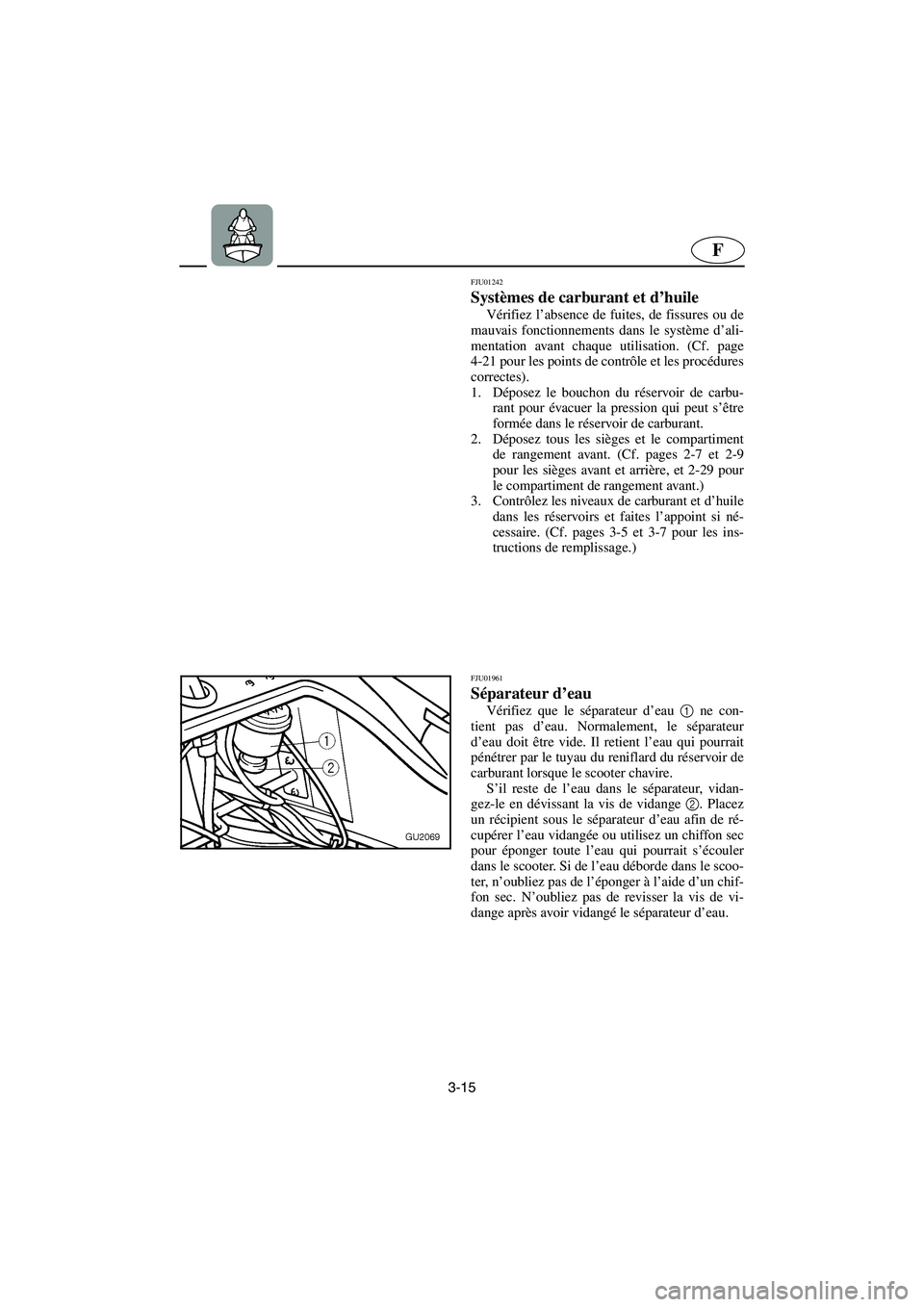

Systèmes de carburant et d’huile
Vérifiez l’absence de fuites, de fissures ou de
mauvais fonctionnements dans le système d’ali-
mentation avant chaque utilisation. (Cf. page
4-21 pour les points de contrôle et les procédures
correctes).
1. Déposez le bouchon du réservoir de carbu-
rant pour évacuer la pression qui peut s’être
formée dans le réservoir de carburant.
2. Déposez tous les sièges et le compartiment
de rangement avant. (Cf. pages 2-7 et 2-9
pour les sièges avant et arrière, et 2-29 pour
le compartiment de rangement avant.)
3. Contrôlez les niveaux de carburant et d’huile
dans les réservoirs et faites l’appoint si né-
cessaire. (Cf. pages 3-5 et 3-7 pour les ins-
tructions de remplissage.)
FJU01961
Séparateur d’eau
Vérifiez que le séparateur d’eau 1
ne con-
tient pas d’eau. Normalement, le séparateur
d’eau doit être vide. Il retient l’eau qui pourrait
pénétrer par le tuyau du reniflard du réservoir de
carburant lorsque le scooter chavire.
S’il reste de l’eau dans le séparateur, vidan-
gez-le en dévissant la vis de vidange 2
. Placez
un récipient sous le séparateur d’eau afin de ré-
cupérer l’eau vidangée ou utilisez un chiffon sec
pour éponger toute l’eau qui pourrait s’écouler
dans le scooter. Si de l’eau déborde dans le scoo-
ter, n’oubliez pas de l’éponger à l’aide d’un chif-
fon sec. N’oubliez pas de revisser la vis de vi-
dange après avoir vidangé le séparateur d’eau.
A_F0M80.book Page 15 Friday, June 25, 2004 11:46 AM
Page 105 of 248
3-16
ESD
GJU01242

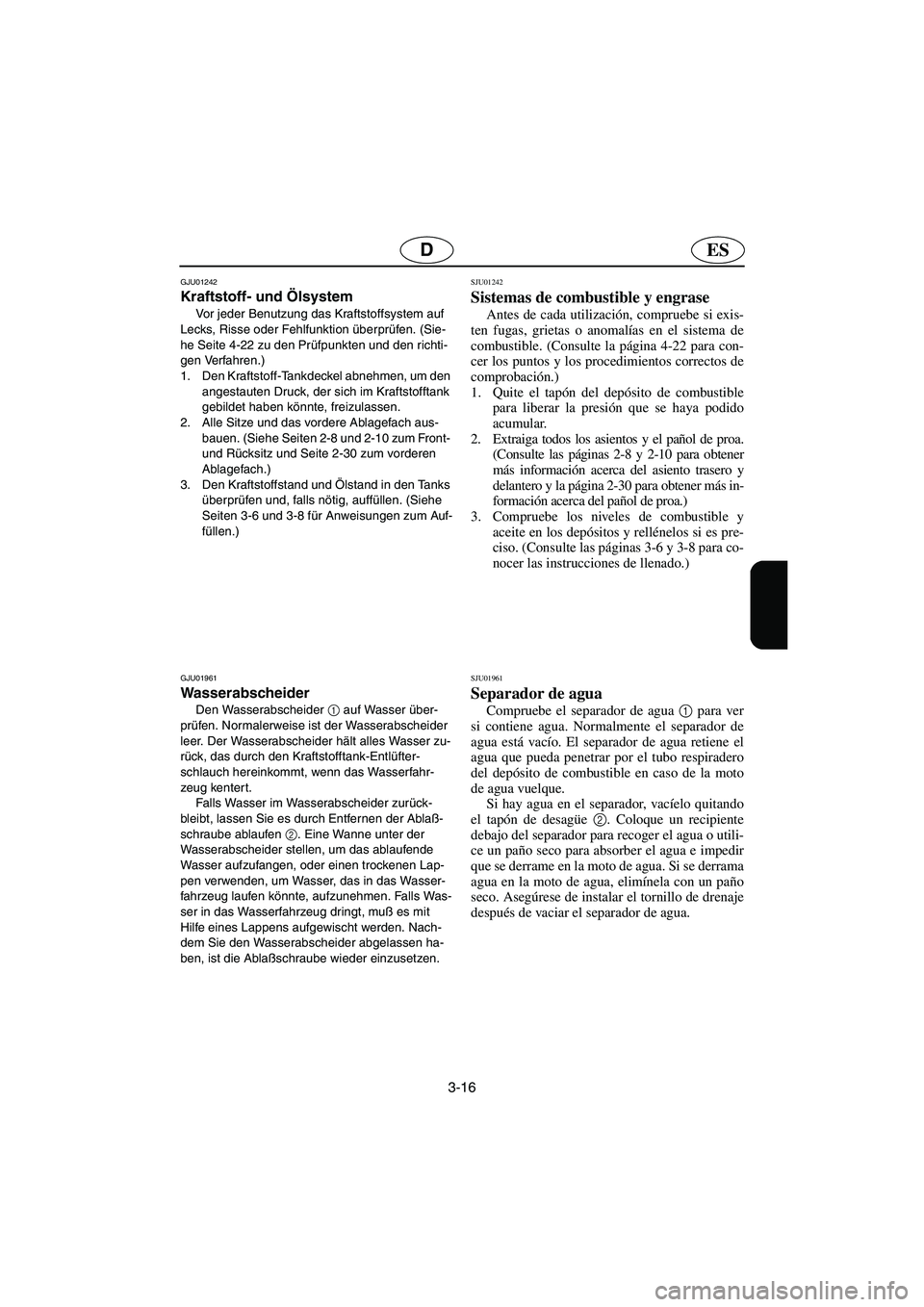

Kraftstoff- und Ölsystem
Vor jeder Benutzung das Kraftstoffsystem auf
Lecks, Risse oder Fehlfunktion überprüfen. (Sie-
he Seite 4-22 zu den Prüfpunkten und den richti-
gen Verfahren.)
1. Den Kraftstoff-Tankdeckel abnehmen, um den
angestauten Druck, der sich im Kraftstofftank
gebildet haben könnte, freizulassen.
2. Alle Sitze und das vordere Ablagefach aus-
bauen. (Siehe Seiten 2-8 und 2-10 zum Front-
und Rücksitz und Seite 2-30 zum vorderen
Ablagefach.)
3. Den Kraftstoffstand und Ölstand in den Tanks
überprüfen und, falls nötig, auffüllen. (Siehe
Seiten 3-6 und 3-8 für Anweisungen zum Auf-
füllen.)
GJU01961
Wasserabscheider
Den Wasserabscheider 1
auf Wasser über-
prüfen. Normalerweise ist der Wasserabscheider
leer. Der Wasserabscheider hält alles Wasser zu-
rück, das durch den Kraftstofftank-Entlüfter-
schlauch hereinkommt, wenn das Wasserfahr-
zeug kentert.
Falls Wasser im Wasserabscheider zurück-
bleibt, lassen Sie es durch Entfernen der Ablaß-
schraube ablaufen 2
. Eine Wanne unter der
Wasserabscheider stellen, um das ablaufende
Wasser aufzufangen, oder einen trockenen Lap-
pen verwenden, um Wasser, das in das Wasser-
fahrzeug laufen könnte, aufzunehmen. Falls Was-
ser in das Wasserfahrzeug dringt, muß es mit
Hilfe eines Lappens aufgewischt werden. Nach-
dem Sie den Wasserabscheider abgelassen ha-
ben, ist die Ablaßschraube wieder einzusetzen.
SJU01242
Sistemas de combustible y engrase
Antes de cada utilización, compruebe si exis-
ten fugas, grietas o anomalías en el sistema de
combustible. (Consulte la página 4-22 para con-
cer los puntos y los procedimientos correctos de
comprobación.)
1. Quite el tapón del depósito de combustible
para liberar la presión que se haya podido
acumular.
2. Extraiga todos los asientos y el pañol de proa.
(Consulte las páginas 2-8 y 2-10 para obtener
más información acerca del asiento trasero y
delantero y la página 2-30 para obtener más in-
formación acerca del pañol de proa.)
3. Compruebe los niveles de combustible y
aceite en los depósitos y rellénelos si es pre-
ciso. (Consulte las páginas 3-6 y 3-8 para co-
nocer las instrucciones de llenado.)
SJU01961
Separador de agua
Compruebe el separador de agua 1
para ver
si contiene agua. Normalmente el separador de
agua está vacío. El separador de agua retiene el
agua que pueda penetrar por el tubo respiradero
del depósito de combustible en caso de la moto
de agua vuelque.
Si hay agua en el separador, vacíelo quitando
el tapón de desagüe 2
. Coloque un recipiente
debajo del separador para recoger el agua o utili-
ce un paño seco para absorber el agua e impedir
que se derrame en la moto de agua. Si se derrama
agua en la moto de agua, elimínela con un paño
seco. Asegúrese de instalar el tornillo de drenaje
después de vaciar el separador de agua.
A_F0M80.book Page 16 Friday, June 25, 2004 11:46 AM
Page 106 of 248
3-17
F
FJU10531

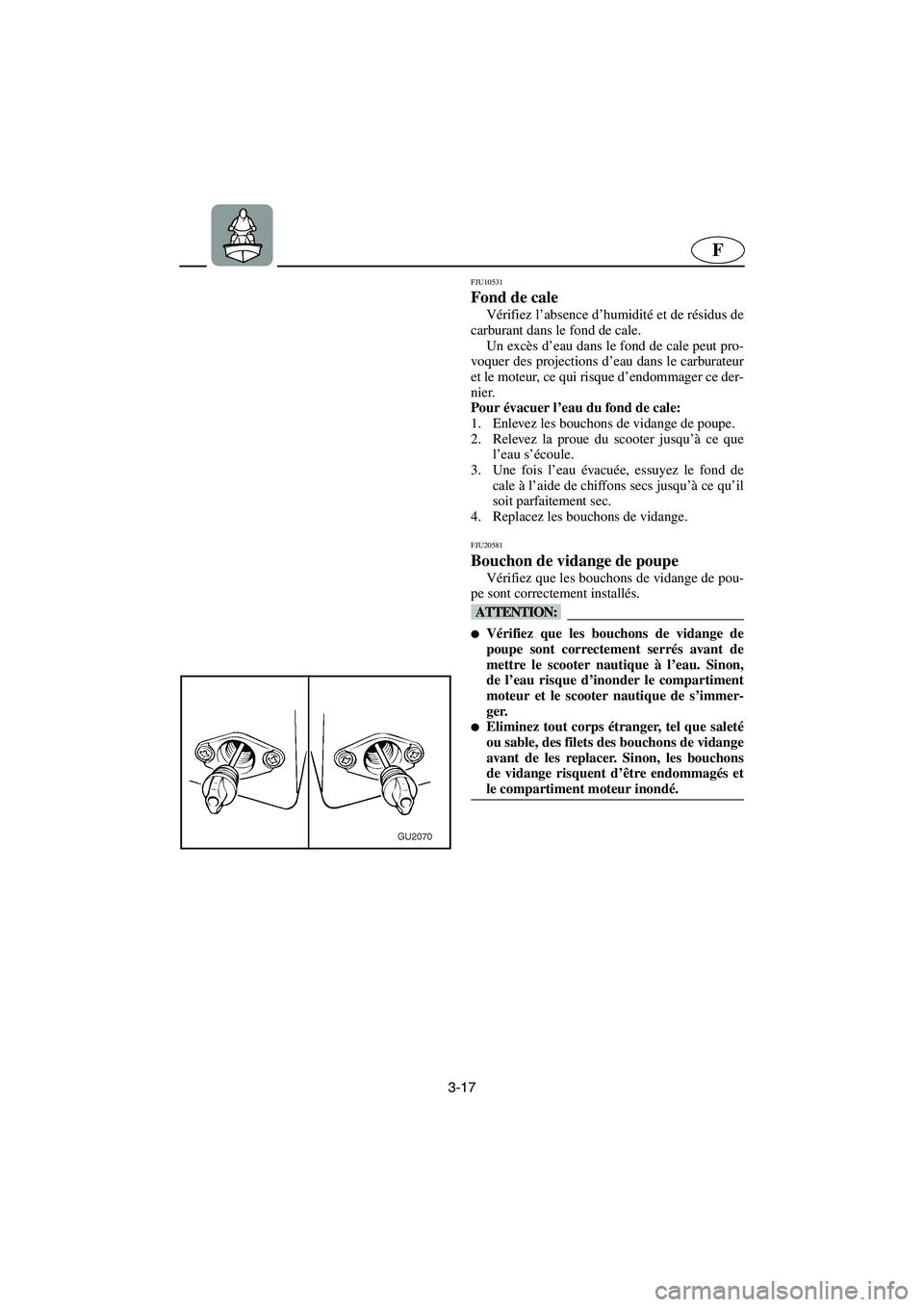

Fond de cale
Vérifiez l’absence d’humidité et de résidus de
carburant dans le fond de cale.
Un excès d’eau dans le fond de cale peut pro-
voquer des projections d’eau dans le carburateur
et le moteur, ce qui risque d’endommager ce der-
nier.
Pour évacuer l’eau du fond de cale:
1. Enlevez les bouchons de vidange de poupe.
2. Relevez la proue du scooter jusqu’à ce que
l’eau s’écoule.
3. Une fois l’eau évacuée, essuyez le fond de
cale à l’aide de chiffons secs jusqu’à ce qu’il
soit parfaitement sec.
4. Replacez les bouchons de vidange.
FJU20581
Bouchon de vidange de poupe
Vérifiez que les bouchons de vidange de pou-
pe sont correctement installés.
@ Vérifiez que les bouchons de vidange de
poupe sont correctement serrés avant de
mettre le scooter nautique à l’eau. Sinon,
de l’eau risque d’inonder le compartiment
moteur et le scooter nautique de s’immer-
ger.
Eliminez tout corps étranger, tel que saleté
ou sable, des filets des bouchons de vidange
avant de les replacer. Sinon, les bouchons
de vidange risquent d’être endommagés et
le compartiment moteur inondé.
@
A_F0M80.book Page 17 Friday, June 25, 2004 11:46 AM
Page 107 of 248
3-18
ESD
GJU10531

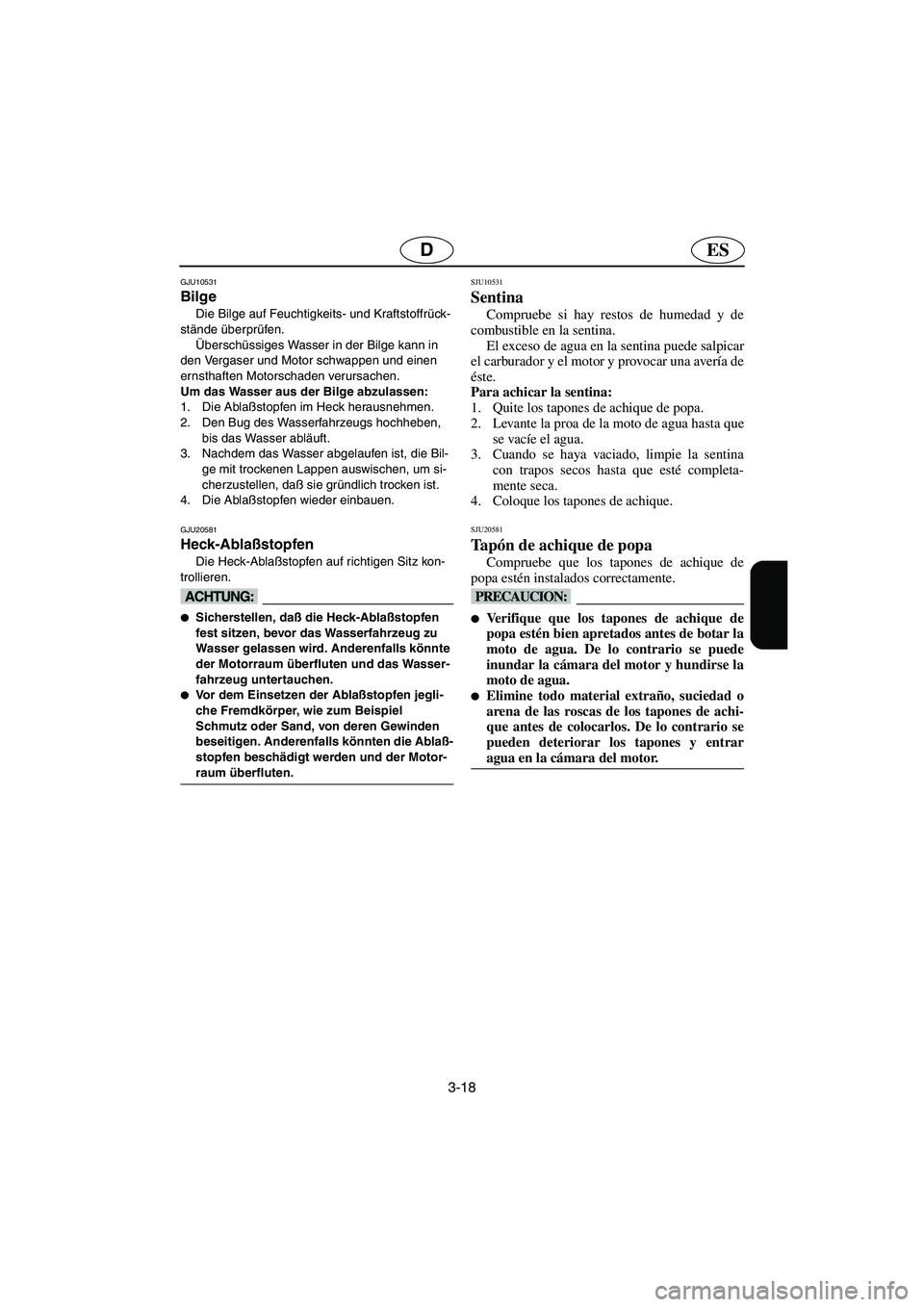

Bilge
Die Bilge auf Feuchtigkeits- und Kraftstoffrück-
stände überprüfen.
Überschüssiges Wasser in der Bilge kann in
den Vergaser und Motor schwappen und einen
ernsthaften Motorschaden verursachen.
Um das Wasser aus der Bilge abzulassen:
1. Die Ablaßstopfen im Heck herausnehmen.
2. Den Bug des Wasserfahrzeugs hochheben,
bis das Wasser abläuft.
3. Nachdem das Wasser abgelaufen ist, die Bil-
ge mit trockenen Lappen auswischen, um si-
cherzustellen, daß sie gründlich trocken ist.
4. Die Ablaßstopfen wieder einbauen.
GJU20581
Heck-Ablaßstopfen
Die Heck-Ablaßstopfen auf richtigen Sitz kon-
trollieren.
@ Sicherstellen, daß die Heck-Ablaßstopfen
fest sitzen, bevor das Wasserfahrzeug zu
Wasser gelassen wird. Anderenfalls könnte
der Motorraum überfluten und das Wasser-
fahrzeug untertauchen.
Vor dem Einsetzen der Ablaßstopfen jegli-
che Fremdkörper, wie zum Beispiel
Schmutz oder Sand, von deren Gewinden
beseitigen. Anderenfalls könnten die Ablaß-
stopfen beschädigt werden und der Motor-
raum überfluten.
@
SJU10531
Sentina
Compruebe si hay restos de humedad y de
combustible en la sentina.
El exceso de agua en la sentina puede salpicar
el carburador y el motor y provocar una avería de
éste.
Para achicar la sentina:
1. Quite los tapones de achique de popa.
2. Levante la proa de la moto de agua hasta que
se vacíe el agua.
3. Cuando se haya vaciado, limpie la sentina
con trapos secos hasta que esté completa-
mente seca.
4. Coloque los tapones de achique.
SJU20581
Ta pón de achique de popa
Compruebe que los tapones de achique de
popa estén instalados correctamente.
@ Verifique que los tapones de achique de
popa estén bien apretados antes de botar la
moto de agua. De lo contrario se puede
inundar la cámara del motor y hundirse la
moto de agua.
Elimine todo material extraño, suciedad o
arena de las roscas de los tapones de achi-
que antes de colocarlos. De lo contrario se
pueden deteriorar los tapones y entrar
agua en la cámara del motor.
@
A_F0M80.book Page 18 Friday, June 25, 2004 11:46 AM
Page 108 of 248
3-19
F
FJU01969

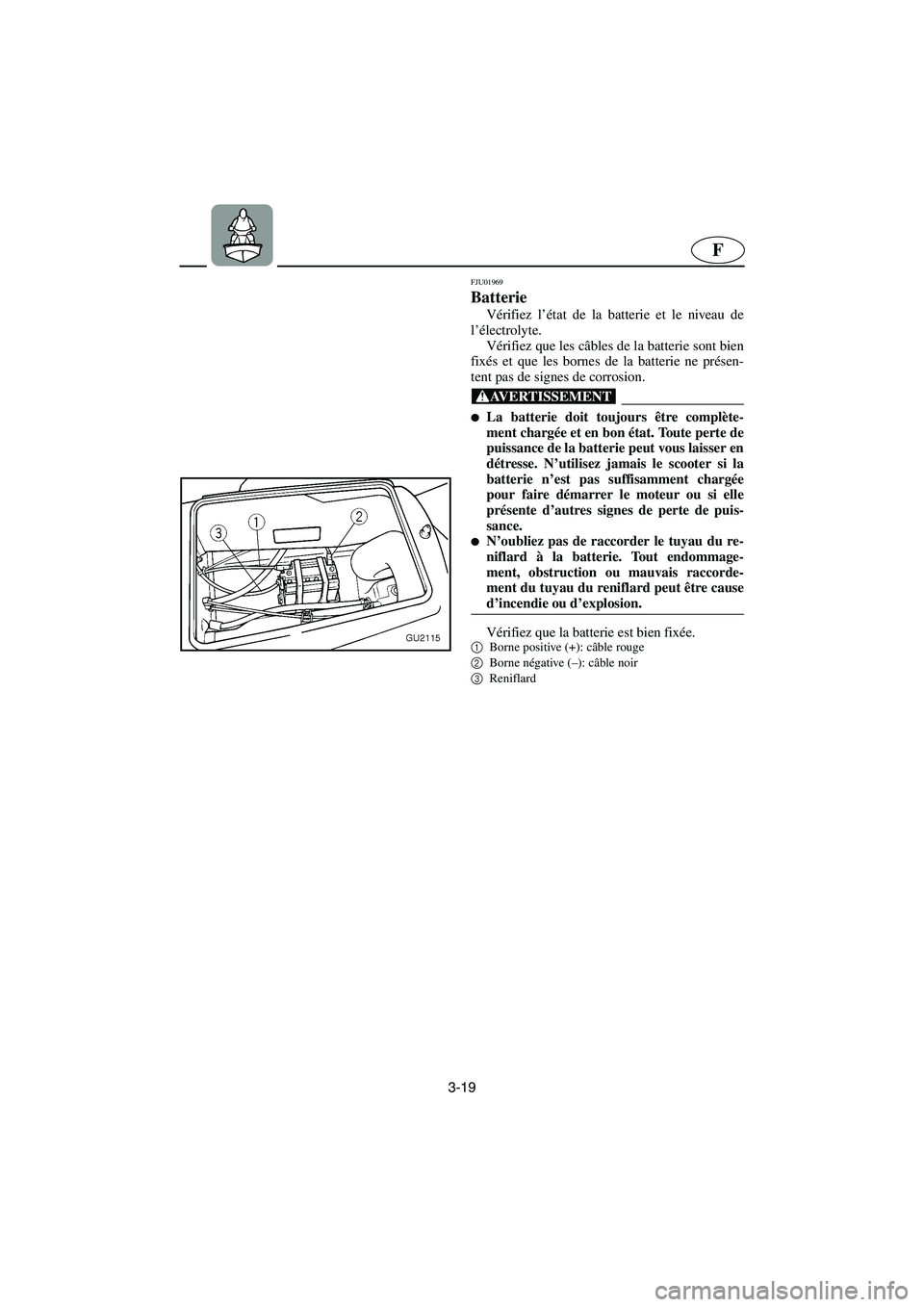

Batterie
Vérifiez l’état de la batterie et le niveau de
l’électrolyte.
Vérifiez que les câbles de la batterie sont bien
fixés et que les bornes de la batterie ne présen-
tent pas de signes de corrosion.
@ La batterie doit toujours être complète-
ment chargée et en bon état. Toute perte de
puissance de la batterie peut vous laisser en
détresse. N’utilisez jamais le scooter si la
batterie n’est pas suffisamment chargée
pour faire démarrer le moteur ou si elle
présente d’autres signes de perte de puis-
sance.
N’oubliez pas de raccorder le tuyau du re-
niflard à la batterie. Tout endommage-
ment, obstruction ou mauvais raccorde-
ment du tuyau du reniflard peut être cause
d’incendie ou d’explosion.
@
Vérifiez que la batterie est bien fixée.1
Borne positive (+): câble rouge
2
Borne négative (–): câble noir
3
Reniflard
A_F0M80.book Page 19 Friday, June 25, 2004 11:46 AM
Page 109 of 248
3-20
ESD
GJU01969

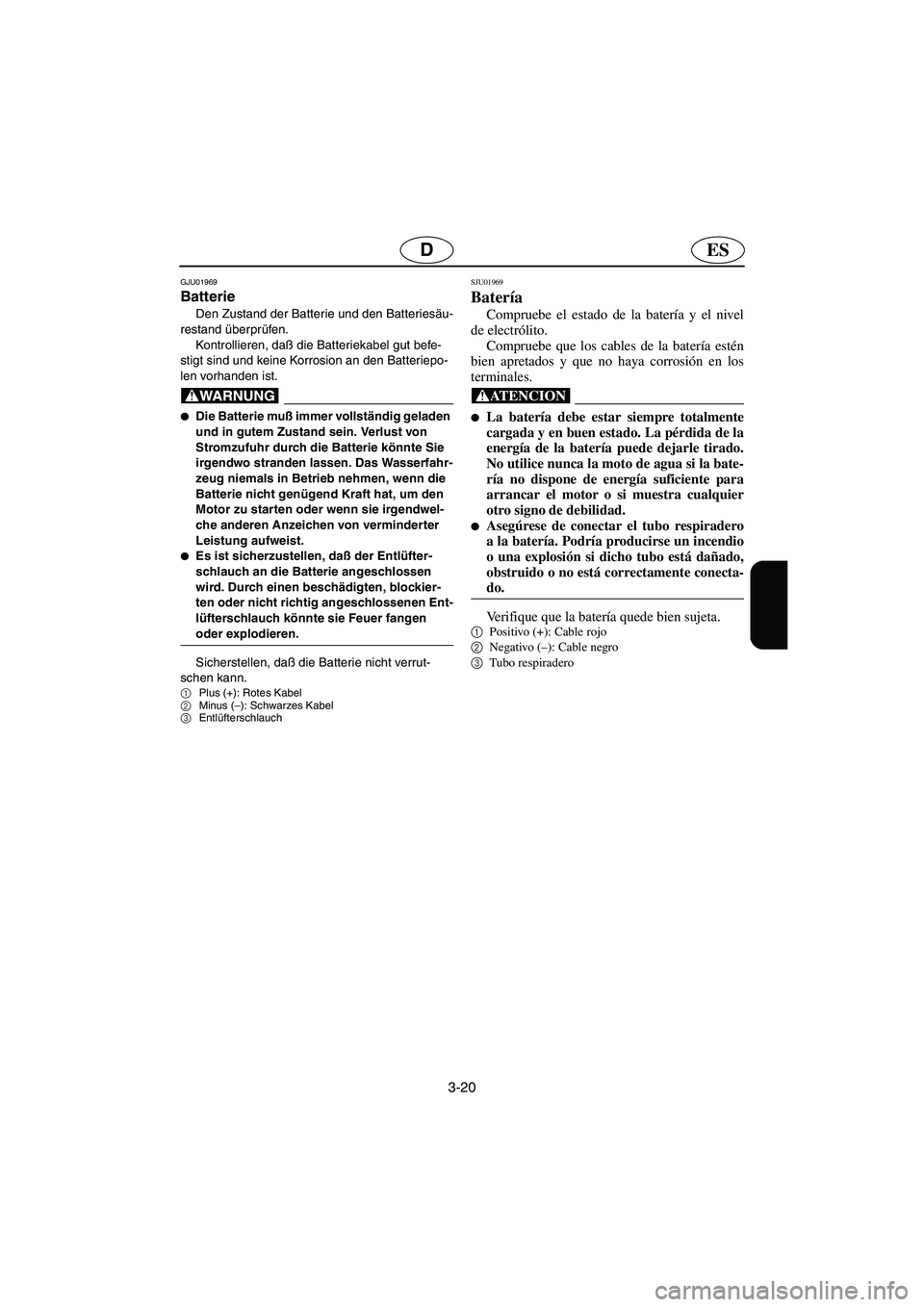

Batterie
Den Zustand der Batterie und den Batteriesäu-
restand überprüfen.
Kontrollieren, daß die Batteriekabel gut befe-
stigt sind und keine Korrosion an den Batteriepo-
len vorhanden ist.
@ Die Batterie muß immer vollständig geladen
und in gutem Zustand sein. Verlust von
Stromzufuhr durch die Batterie könnte Sie
irgendwo stranden lassen. Das Wasserfahr-
zeug niemals in Betrieb nehmen, wenn die
Batterie nicht genügend Kraft hat, um den
Motor zu starten oder wenn sie irgendwel-
che anderen Anzeichen von verminderter
Leistung aufweist.
Es ist sicherzustellen, daß der Entlüfter-
schlauch an die Batterie angeschlossen
wird. Durch einen beschädigten, blockier-
ten oder nicht richtig angeschlossenen Ent-
lüfterschlauch könnte sie Feuer fangen
oder explodieren.
@
Sicherstellen, daß die Batterie nicht verrut-
schen kann.
1
Plus (+): Rotes Kabel
2
Minus (–): Schwarzes Kabel
3
Entlüfterschlauch
SJU01969
Batería
Compruebe el estado de la batería y el nivel
de electrólito.
Compruebe que los cables de la batería estén
bien apretados y que no haya corrosión en los
terminales.
@ La batería debe estar siempre totalmente
cargada y en buen estado. La pérdida de la
energía de la batería puede dejarle tirado.
No utilice nunca la moto de agua si la bate-
ría no dispone de energía suficiente para
arrancar el motor o si muestra cualquier
otro signo de debilidad.
Asegúrese de conectar el tubo respiradero
a la batería. Podría producirse un incendio
o una explosión si dicho tubo está dañado,
obstruido o no está correctamente conecta-
do.
@
Verifique que la batería quede bien sujeta.1
Positivo (+): Cable rojo
2
Negativo (–): Cable negro
3
Tubo respiradero
A_F0M80.book Page 20 Friday, June 25, 2004 11:46 AM
Page 110 of 248
3-21
F
FJU01136

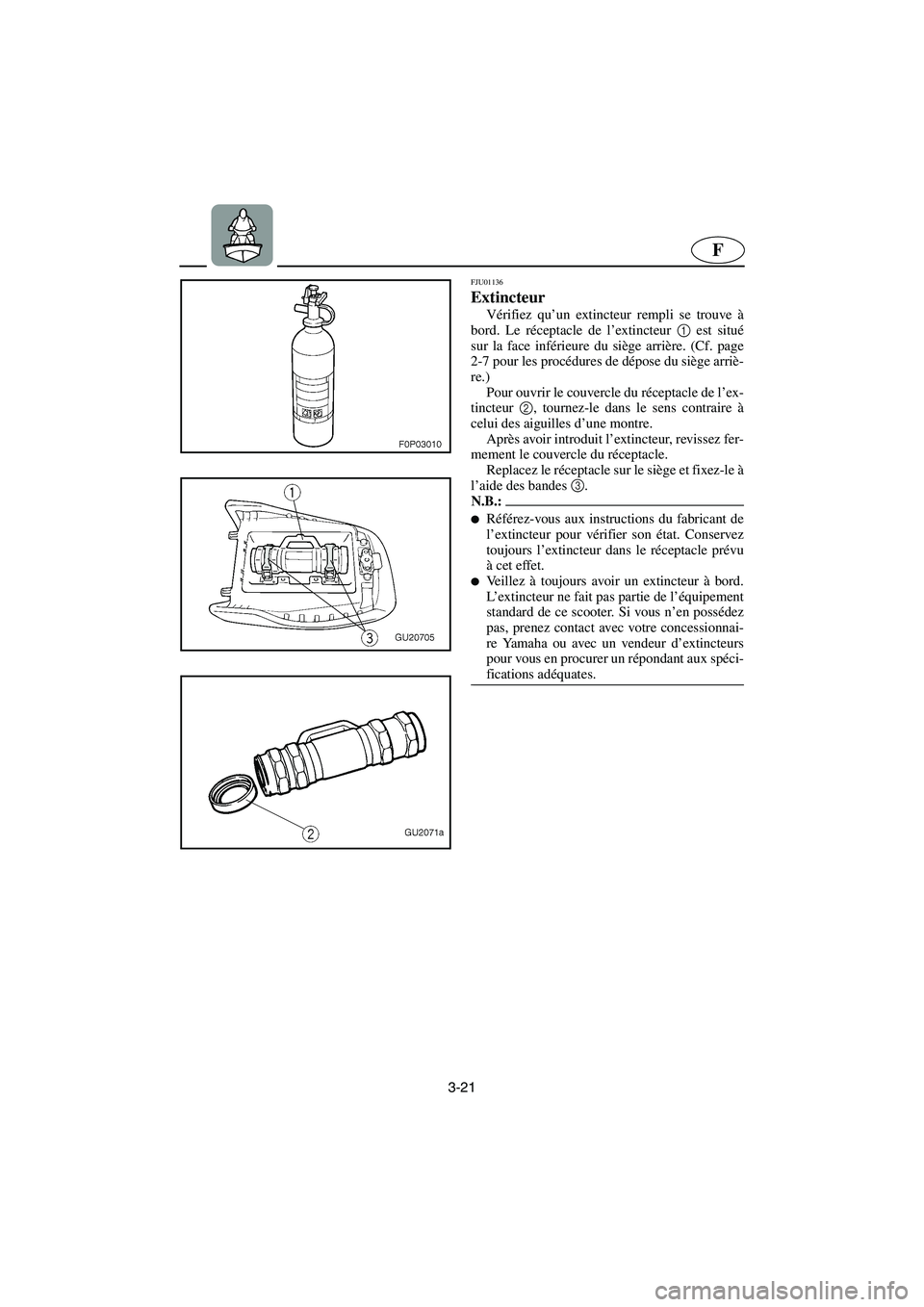

Extincteur
Vérifiez qu’un extincteur rempli se trouve à
bord. Le réceptacle de l’extincteur 1
est situé
sur la face inférieure du siège arrière. (Cf. page
2-7 pour les procédures de dépose du siège arriè-
re.)
Pour ouvrir le couvercle du réceptacle de l’ex-
tincteur 2
, tournez-le dans le sens contraire à
celui des aiguilles d’une montre.
Après avoir introduit l’extincteur, revissez fer-
mement le couvercle du réceptacle.
Replacez le réceptacle sur le siège et fixez-le à
l’aide des bandes 3
.
N.B.:@ Référez-vous aux instructions du fabricant de
l’extincteur pour vérifier son état. Conservez
toujours l’extincteur dans le réceptacle prévu
à cet effet.
Veillez à toujours avoir un extincteur à bord.
L’extincteur ne fait pas partie de l’équipement
standard de ce scooter. Si vous n’en possédez
pas, prenez contact avec votre concessionnai-
re Yamaha ou avec un vendeur d’extincteurs
pour vous en procurer un répondant aux spéci-
fications adéquates.
@
A_F0M80.book Page 21 Friday, June 25, 2004 11:46 AM
