PAU18790
Carenagem B
Remoção da car
enagem
Retire os parafusos e depois a care-
nagem.
1. Parafuso
2. Carenagem B
Instalação da carenagem
Coloque a carenagem na posição ori-
ginal e instale os parafusos.
PAU18790
Carenagem C
Remoção da car
enagem
Retire os parafusos e depois a care-
nagem.
1. Parafuso
2. Carenagem C
Instalação da carenagem
Coloque a carenagem na posição ori-
ginal e instale os parafusos.
PAU18790
Carenagem D
Remoção da car
enagem
Retire os parafusos e depois a care-
nagem.
1. Carenagem D
2. Parafuso
Instalação da carenagem
Coloque a carenagem na posição ori-
ginal e instale os parafusos.
MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-8
6
1B9-F819D-P2.qxd 13/11/07 12:45 Página 51

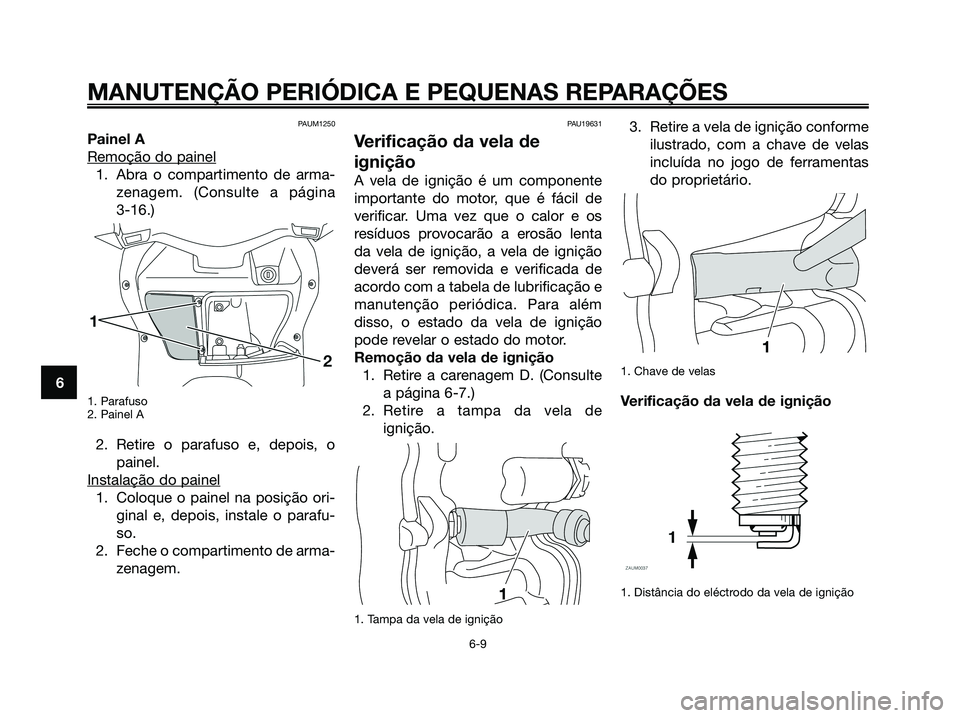

PAUM1250
Painel A
Remoção do painel
1. Abra o compartimento de arma-
zenagem. (Consulte a página
3-16.)
1. Parafuso
2. Painel A
2. Retire o parafuso e, depois, o
painel.
Instalação do painel
1. Coloque o painel na posição ori-
ginal e, depois, instale o parafu-
so.
2. Feche o compartimento de arma-
zenagem.
PAU19631
Verificação da vela de
ignição
A vela de ignição é um componente
importante do motor, que é fácil de
verificar. Uma vez que o calor e os
resíduos provocarão a erosão lenta
da vela de ignição, a vela de ignição
deverá ser removida e verificada de
acordo com a tabela de lubrificação e
manutenção periódica. Para além
disso, o estado da vela de ignição
pode revelar o estado do motor.
Remoção da vela de ignição
1. Retire a carenagem D. (Consulte
a página 6-7.)
2. Retire a tampa da vela de
ignição.
1. Tampa da vela de ignição
3. Retire a vela de ignição conforme
ilustrado, com a chave de velas
incluída no jogo de ferramentas
do proprietário.
1. Chave de velas
Verificação da vela de ignição
1. Distância do eléctrodo da vela de ignição
1
1
MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-9
6
1B9-F819D-P2.qxd 13/11/07 12:45 Página 52

1. Verifique se o isolador de porce-
lana à volta do eléctrodo central
da vela de ignição tem uma cor
acastanhada média a leve (a cor
ideal quando o veículo é condu-
zido normalmente).
NOTA:
Se a vela apresentar uma cor clara-
mente diferente, o motor poderá estar
a funcionar de modo inapropriado.
Não tente diagnosticar por si mesmo
este tipo de problemas. Em vez disso,
solicite a um concessionário Yamaha
que verifique o veículo.
2. Verifique a vela de ignição quan-
to à erosão dos eléctrodos e
excesso de carbono ou outros
resíduos, e substitua-a se neces-
sário.
Instalação da vela de ignição
1. Meça a distância do eléctrodo da
vela de ignição com um indica-
dor de espessura do fio e, se
necessário, ajuste-a em confor-
midade com as especificações.2. Limpe a superfície da anilha da
vela de ignição e a superfície
correspondente, e depois limpe
quaisquer impurezas existentes
nas roscas da vela.
3. Instale a vela de ignição com a
chave de velas e aperte-a em
conformidade com o binário
especificado.
NOTA:
Se não houver uma chave de binário
disponível quando pretender instalar
uma vela de ignição, uma boa estima-
tiva do binário correcto é 1/4 ~1/2 de
volta além do aperto manual. No
entanto, a vela de ignição deverá ser
apertada com o binário especificado
logo que possível.
4. Instale a tampa da vela de
ignição.5. Monte a carenagem.
Binário de aperto:
Vela de ignição:
12,5 Nm (1,25 m·kgf, 9,0 ft·lbf)
Distância do eléctrodo da vela de
ignição:
0,8-0,9 mm (0,031-0,035 in)
Vela de ignição especificada:
NGK/ CPR 9EA-9
MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-10
6
1B9-F819D-P2.qxd 13/11/07 12:45 Página 53

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6
PAUM2270

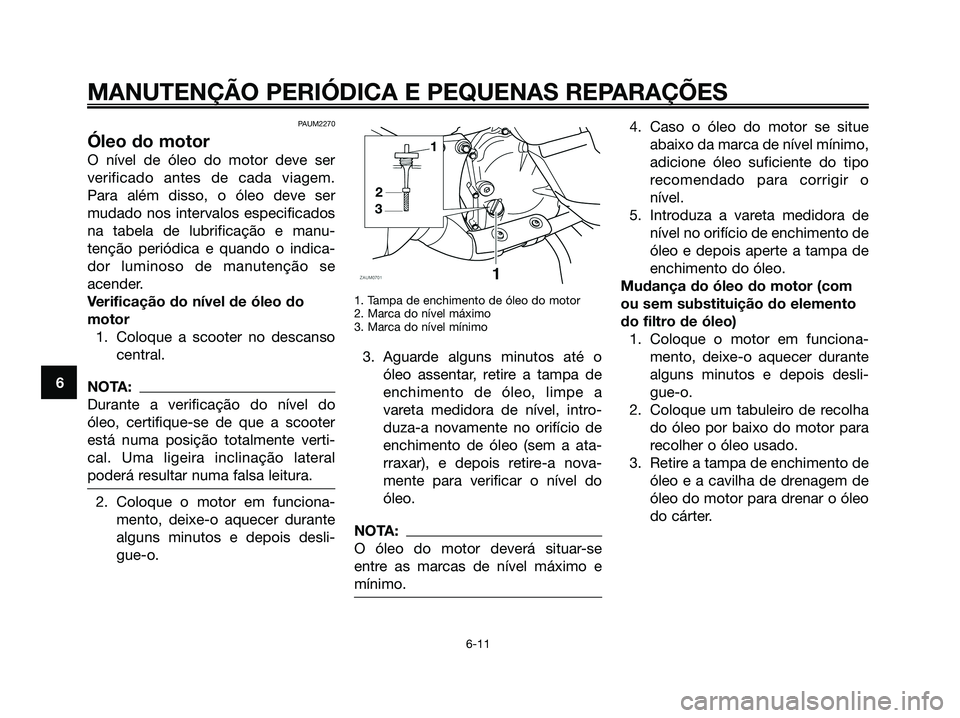

Óleo do motor
O nível de óleo do motor deve ser
verificado antes de cada viagem.
Para além disso, o óleo deve ser
mudado nos intervalos especificados
na tabela de lubrificação e manu-
tenção periódica e quando o indica-
dor luminoso de manutenção se
acender.
Verificação do nível de óleo do
motor
1. Coloque a scooter no descanso
central.
NOTA:
Durante a verificação do nível do
óleo, certifique-se de que a scooter
está numa posição totalmente verti-
cal. Uma ligeira inclinação lateral
poderá resultar numa falsa leitura.
2. Coloque o motor em funciona-
mento, deixe-o aquecer durante
alguns minutos e depois desli-
gue-o.
1. Tampa de enchimento de óleo do motor
2. Marca do nível máximo
3. Marca do nível mínimo
3. Aguarde alguns minutos até o
óleo assentar, retire a tampa de
enchimento de óleo, limpe a
vareta medidora de nível, intro-
duza-a novamente no orifício de
enchimento de óleo (sem a ata-
rraxar), e depois retire-a nova-
mente para verificar o nível do
óleo.
NOTA:
O óleo do motor deverá situar-se
entre as marcas de nível máximo e
mínimo.
4. Caso o óleo do motor se situe
abaixo da marca de nível mínimo,
adicione óleo suficiente do tipo
recomendado para corrigir o
nível.
5. Introduza a vareta medidora de
nível no orifício de enchimento de
óleo e depois aperte a tampa de
enchimento do óleo.
Mudança do óleo do motor (com
ou sem substituição do elemento
do filtro de óleo)
1. Coloque o motor em funciona-
mento, deixe-o aquecer durante
alguns minutos e depois desli-
gue-o.
2. Coloque um tabuleiro de recolha
do óleo por baixo do motor para
recolher o óleo usado.
3. Retire a tampa de enchimento de
óleo e a cavilha de drenagem de
óleo do motor para drenar o óleo
do cárter.
6-11
1B9-F819D-P2.qxd 13/11/07 12:45 Página 54

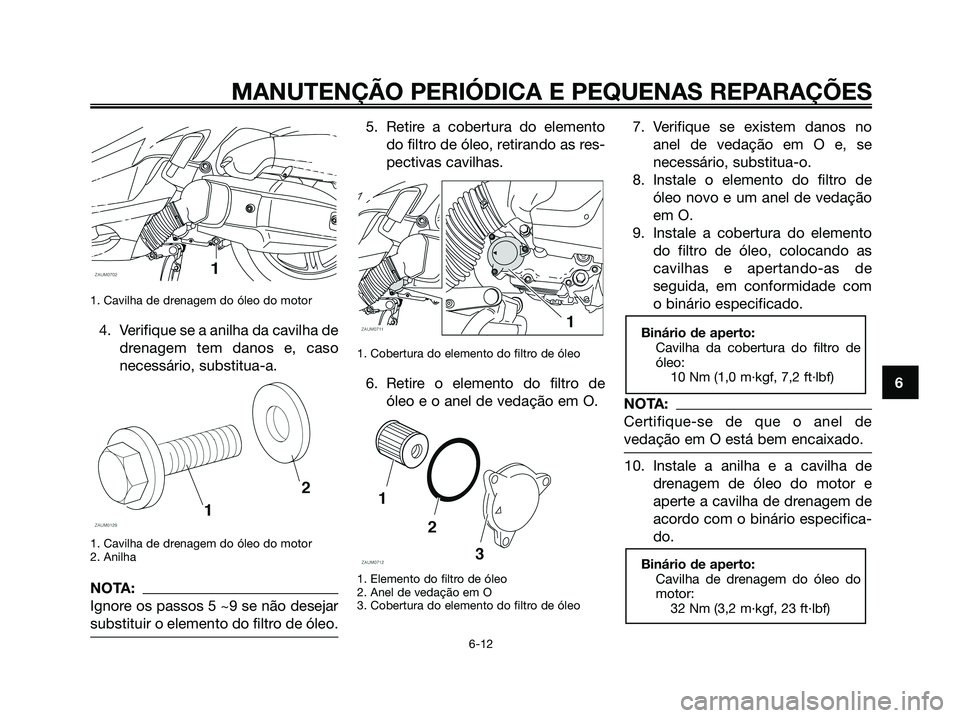

1. Cavilha de drenagem do óleo do motor
4. Verifique se a anilha da cavilha de
drenagem tem danos e, caso
necessário, substitua-a.
1. Cavilha de drenagem do óleo do motor
2. Anilha
NOTA:
Ignore os passos 5 ~9 se não desejar
substituir o elemento do filtro de óleo.
5. Retire a cobertura do elemento
do filtro de óleo, retirando as res-
pectivas cavilhas.
1. Cobertura do elemento do filtro de óleo
6. Retire o elemento do filtro de
óleo e o anel de vedação em O.
1. Elemento do filtro de óleo
2. Anel de vedação em O
3. Cobertura do elemento do filtro de óleo
7. Verifique se existem danos no
anel de vedação em O e, se
necessário, substitua-o.
8. Instale o elemento do filtro de
óleo novo e um anel de vedação
em O.
9. Instale a cobertura do elemento
do filtro de óleo, colocando as
cavilhas e apertando-as de
seguida, em conformidade com
o binário especificado.
NOTA:
Certifique-se de que o anel de
vedação em O está bem encaixado.
10. Instale a anilha e a cavilha de
drenagem de óleo do motor e
aperte a cavilha de drenagem de
acordo com o binário especifica-
do.
Binário de aperto:
Cavilha de drenagem do óleo do
motor:
32 Nm (3,2 m·kgf, 23 ft·lbf)
Binário de aperto:
Cavilha da cobertura do filtro de
óleo:
10 Nm (1,0 m·kgf, 7,2 ft·lbf)
MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6
6-12
1B9-F819D-P2.qxd 13/11/07 12:45 Página 55

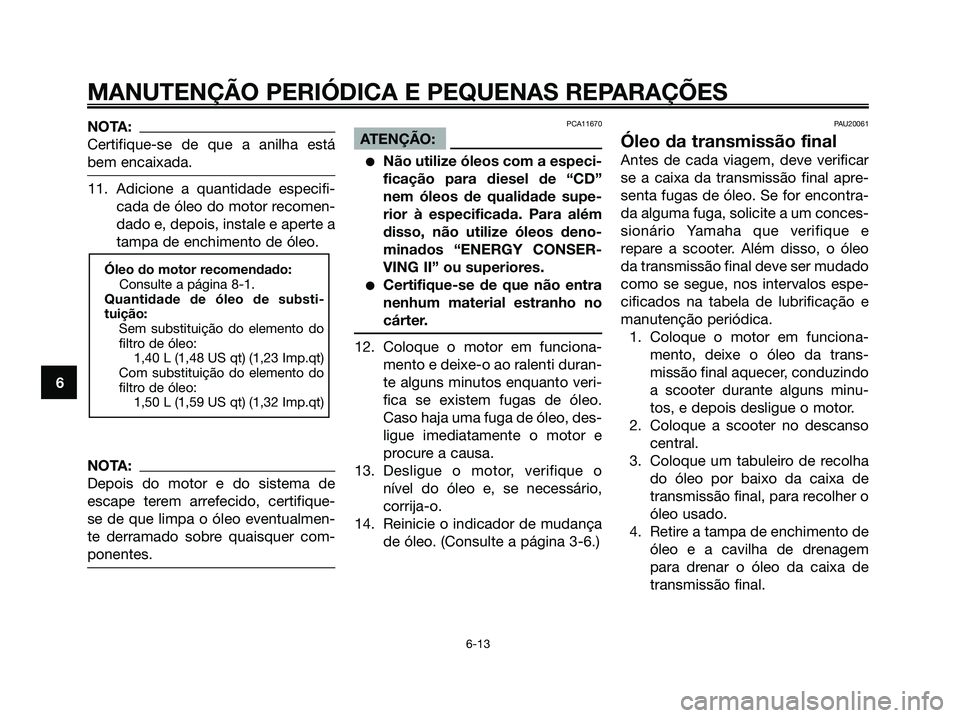

NOTA:
Certifique-se de que a anilha está
bem encaixada.
11. Adicione a quantidade especifi-
cada de óleo do motor recomen-
dado e, depois, instale e aperte a
tampa de enchimento de óleo.
NOTA:
Depois do motor e do sistema de
escape terem arrefecido, certifique-
se de que limpa o óleo eventualmen-
te derramado sobre quaisquer com-
ponentes.
PCA11670
ATENÇÃO:
●Não utilize óleos com a especi-
ficação para diesel de “CD”
nem óleos de qualidade supe-
rior à especificada. Para além
disso, não utilize óleos deno-
minados “ENERGY CONSER-
VING II” ou superiores.
●Certifique-se de que não entra
nenhum material estranho no
cárter.
12. Coloque o motor em funciona-
mento e deixe-o ao ralenti duran-
te alguns minutos enquanto veri-
fica se existem fugas de óleo.
Caso haja uma fuga de óleo, des-
ligue imediatamente o motor e
procure a causa.
13. Desligue o motor, verifique o
nível do óleo e, se necessário,
corrija-o.
14. Reinicie o indicador de mudança
de óleo. (Consulte a página 3-6.)
PAU20061
Óleo da transmissão final
Antes de cada viagem, deve verificar
se a caixa da transmissão final apre-
senta fugas de óleo. Se for encontra-
da alguma fuga, solicite a um conces-
sionário Yamaha que verifique e
repare a scooter. Além disso, o óleo
da transmissão final deve ser mudado
como se segue, nos intervalos espe-
cificados na tabela de lubrificação e
manutenção periódica.
1. Coloque o motor em funciona-
mento, deixe o óleo da trans-
missão final aquecer, conduzindo
a scooter durante alguns minu-
tos, e depois desligue o motor.
2. Coloque a scooter no descanso
central.
3. Coloque um tabuleiro de recolha
do óleo por baixo da caixa de
transmissão final, para recolher o
óleo usado.
4. Retire a tampa de enchimento de
óleo e a cavilha de drenagem
para drenar o óleo da caixa de
transmissão final.
Óleo do motor recomendado:
Consulte a página 8-1.
Quantidade de óleo de substi-
tuição:
Sem substituição do elemento do
filtro de óleo:
1,40 L (1,48 US qt) (1,23 Imp.qt)
Com substituição do elemento do
filtro de óleo:
1,50 L (1,59 US qt) (1,32 Imp.qt)
MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-13
6
1B9-F819D-P2.qxd 13/11/07 12:45 Página 56

1. Tampa de enchimento do óleo da trans-
missão final
2. Anel de vedação em O
5. Instale a cavilha de drenagem do
óleo da transmissão final e aper-
te-a em conformidade com o
binário especificado.
1. Cavilha de drenagem do óleo da trans-
missão final
6. Adicione a quantidade especifi-
cada de óleo da transmissão final
recomendado e, depois, instale e
aperte a tampa de enchimento
de óleo.
PWA11310
s s
ADVERTÊNCIA
●Certifique-se de que não entra
nenhum material estranho na
caixa de transmissão final.
●Certifique-se de não vai nen-
hum óleo para o pneu ou roda.
7. Verifique se existem fugas de
óleo na caixa de transmissão
final. Se existirem, procure a cau-
sa.
PAU20070
Refrigerante
O nível do refrigerante deve ser verifi-
cado antes de cada viagem. Para
além disso, o refrigerante deve ser
substituído nos intervalos especifica-
dos na tabela de lubrificação e manu-
tenção periódica.
PAUS1273
Verificação do nível de líquido
refrigerante
1. Coloque o veículo numa superfí-
cie nivelada e segure-o numa
posição vertical.
NOTA:
●O nível de refrigerante deve ser
verificado com o motor frio uma
vez que este varia consoante a
temperatura do motor.
●Durante a verificação do nível de
refrigerante, certifique-se de que
o veículo está totalmente na ver-
tical. Uma ligeira inclinação late-
ral poderá resultar numa falsa lei-
tura.
2. Verifique o nível de líquido refri-
gerante através da janela de veri-
ficação.
Óleo da transmissão final reco-
mendado:
Consulte a página 8-1.
Quantidade de óleo:
0,21 L (0,22 US qt) (0,18 Imp.qt)
Binário de aperto:
Cavilha de drenagem do óleo da
transmissão final:
20 Nm (2,0 m·kgf, 14 ft·lbf)
MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-14
6
1B9-F819D-P2.qxd 13/11/07 12:45 Página 57

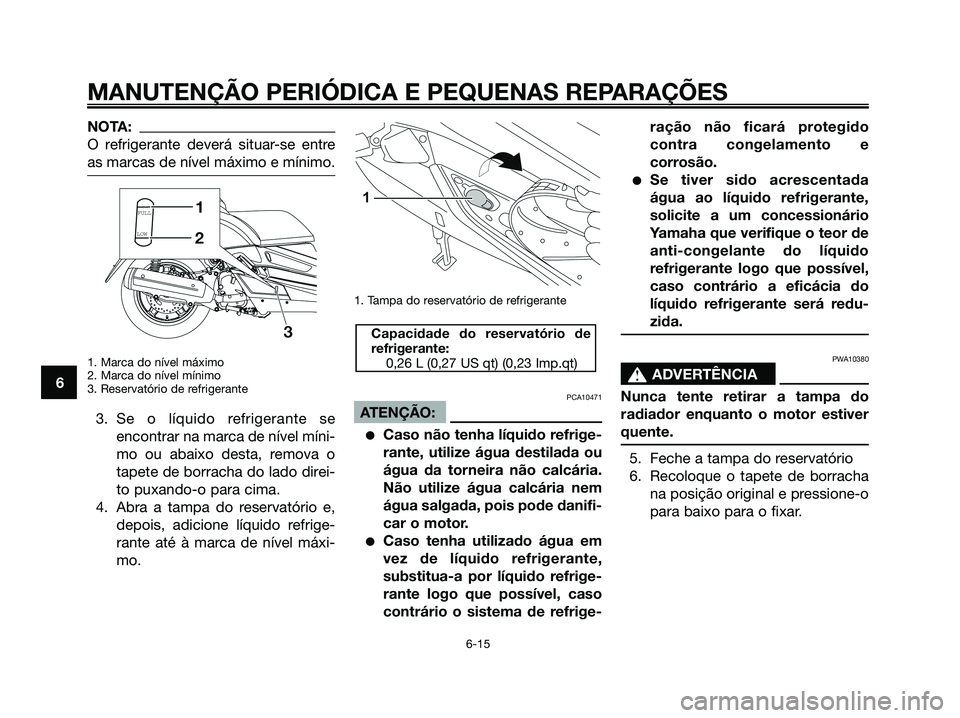

NOTA:
O refrigerante deverá situar-se entre
as marcas de nível máximo e mínimo.
1. Marca do nível máximo
2. Marca do nível mínimo
3. Reservatório de refrigerante
3. Se o líquido refrigerante se
encontrar na marca de nível míni-
mo ou abaixo desta, remova o
tapete de borracha do lado direi-
to puxando-o para cima.
4. Abra a tampa do reservatório e,
depois, adicione líquido refrige-
rante até à marca de nível máxi-
mo.
1. Tampa do reservatório de refrigerante
PCA10471
ATENÇÃO:
●Caso não tenha líquido refrige-
rante, utilize água destilada ou
água da torneira não calcária.
Não utilize água calcária nem
água salgada, pois pode danifi-
car o motor.
●Caso tenha utilizado água em
vez de líquido refrigerante,
substitua-a por líquido refrige-
rante logo que possível, caso
contrário o sistema de refrige-ração não ficará protegido
contra congelamento e
corrosão.
●Se tiver sido acrescentada
água ao líquido refrigerante,
solicite a um concessionário
Yamaha que verifique o teor de
anti-congelante do líquido
refrigerante logo que possível,
caso contrário a eficácia do
líquido refrigerante será redu-
zida.
PWA10380
s s
ADVERTÊNCIA
Nunca tente retirar a tampa do
radiador enquanto o motor estiver
quente.
5. Feche a tampa do reservatório
6. Recoloque o tapete de borracha
na posição original e pressione-o
para baixo para o fixar.
Capacidade do reservatório de
refrigerante:
0,26 L (0,27 US qt) (0,23 Imp.qt)
MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-15
6
1B9-F819D-P2.qxd 13/11/07 12:45 Página 58

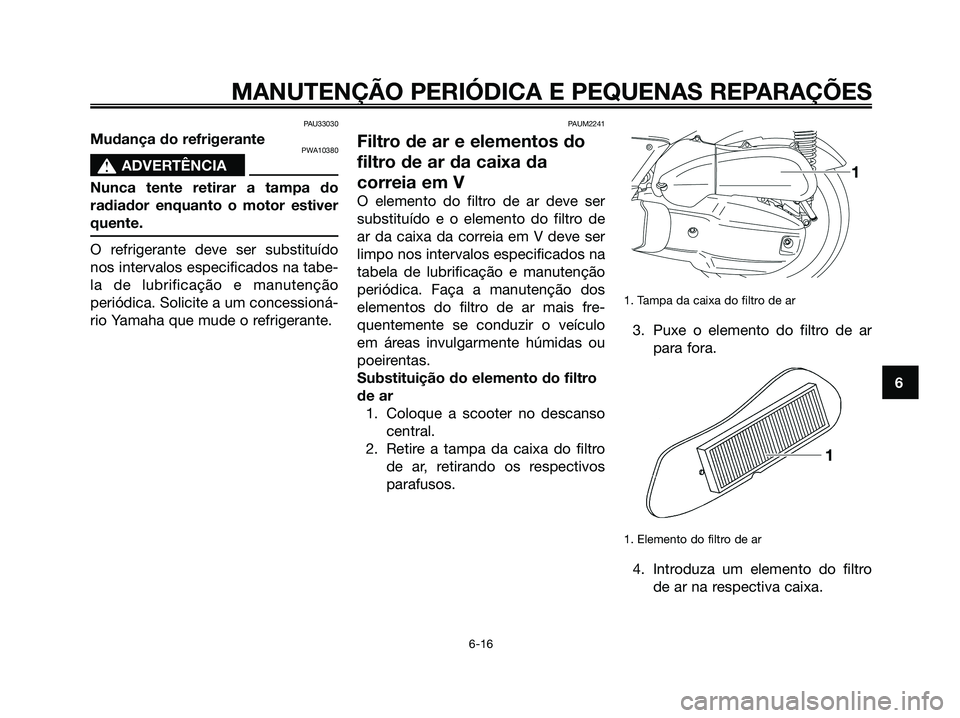

PAU33030
Mudança do refrigerantePWA10380
s s
ADVERTÊNCIA
Nunca tente retirar a tampa do
radiador enquanto o motor estiver
quente.
O refrigerante deve ser substituído
nos intervalos especificados na tabe-
la de lubrificação e manutenção
periódica. Solicite a um concessioná-
rio Yamaha que mude o refrigerante.
PAUM2241
Filtro de ar e elementos do
filtro de ar da caixa da
correia em V
O elemento do filtro de ar deve ser
substituído e o elemento do filtro de
ar da caixa da correia em V deve ser
limpo nos intervalos especificados na
tabela de lubrificação e manutenção
periódica. Faça a manutenção dos
elementos do filtro de ar mais fre-
quentemente se conduzir o veículo
em áreas invulgarmente húmidas ou
poeirentas.
Substituição do elemento do filtro
de ar
1. Coloque a scooter no descanso
central.
2. Retire a tampa da caixa do filtro
de ar, retirando os respectivos
parafusos.
1. Tampa da caixa do filtro de ar
3. Puxe o elemento do filtro de ar
para fora.
1. Elemento do filtro de ar
4. Introduza um elemento do filtro
de ar na respectiva caixa.
MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-16
6
1B9-F819D-P2.qxd 13/11/07 12:45 Página 59

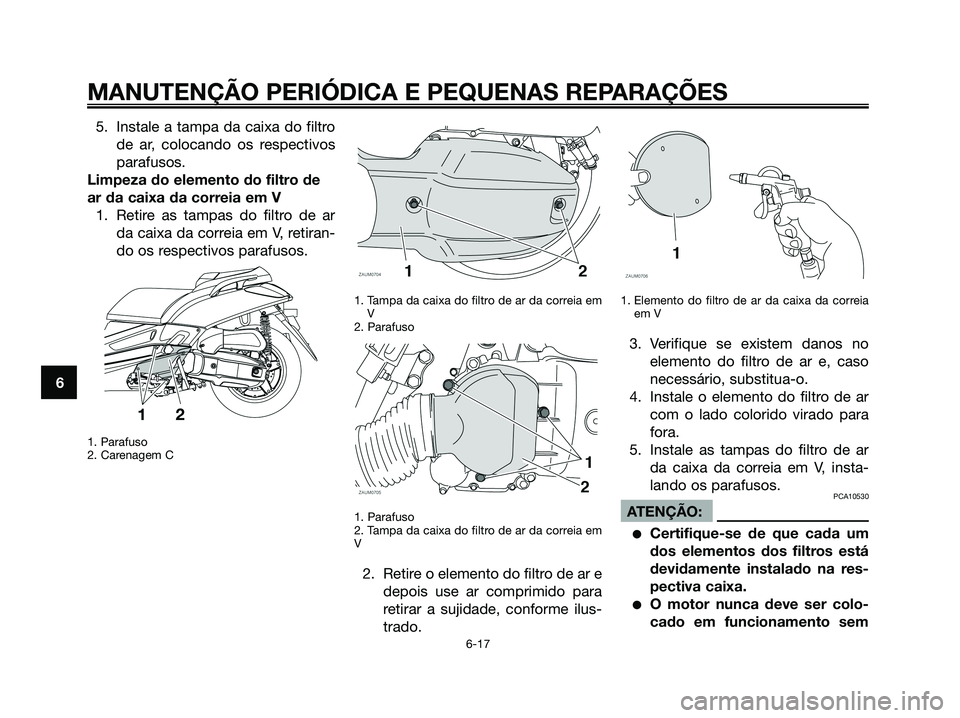

5. Instale a tampa da caixa do filtro
de ar, colocando os respectivos
parafusos.
Limpeza do elemento do filtro de
ar da caixa da correia em V
1. Retire as tampas do filtro de ar
da caixa da correia em V, retiran-
do os respectivos parafusos.
1. Parafuso
2. Carenagem C1. Tampa da caixa do filtro de ar da correia em
V
2. Parafuso
1. Parafuso
2. Tampa da caixa do filtro de ar da correia em
V
2. Retire o elemento do filtro de ar e
depois use ar comprimido para
retirar a sujidade, conforme ilus-
trado.
1. Elemento do filtro de ar da caixa da correia
em V
3. Verifique se existem danos no
elemento do filtro de ar e, caso
necessário, substitua-o.
4. Instale o elemento do filtro de ar
com o lado colorido virado para
fora.
5. Instale as tampas do filtro de ar
da caixa da correia em V, insta-
lando os parafusos.
PCA10530
ATENÇÃO:
●Certifique-se de que cada um
dos elementos dos filtros está
devidamente instalado na res-
pectiva caixa.
●O motor nunca deve ser colo-
cado em funcionamento sem
MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-17
6
1B9-F819D-P2.qxd 13/11/07 12:45 Página 60
