YAMAHA XMAX 125 2022 Manual de utilização (in Portuguese)

Funções dos controlos e instrumentos
5-19
5

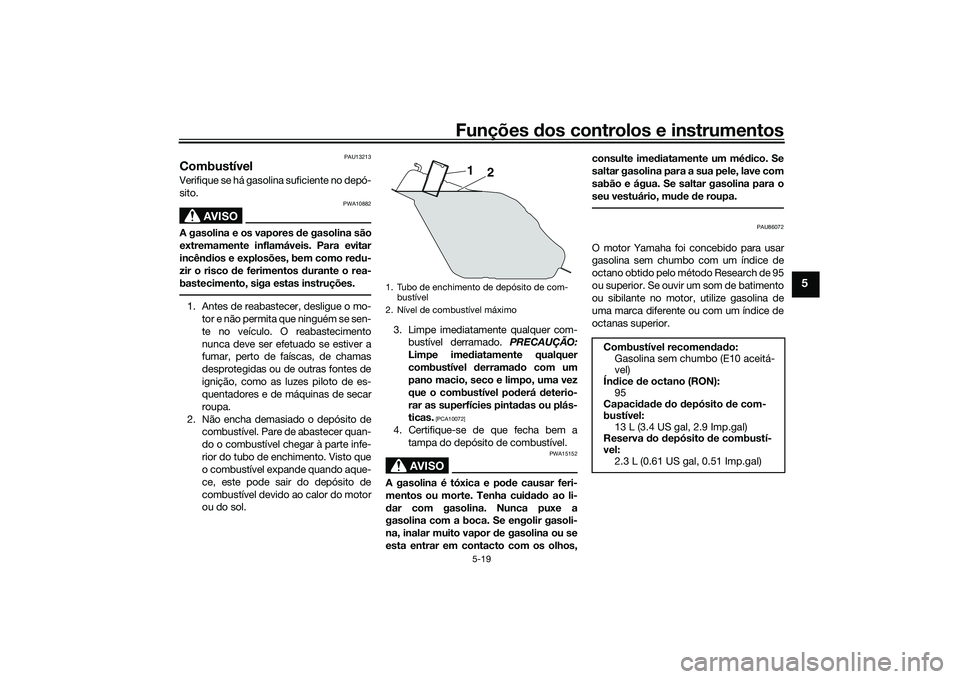

PAU13213
CombustívelVerifique se há gasolina suficiente no depó-
sito.
AVISO
PWA10882
A gasolina e os vapores de gasolina são
extremamente inflamáveis. Para evitar
incên dios e explosões, bem como re du-
zir o risco de ferimentos d urante o rea-
bastecimento, siga estas instruções.1. Antes de reabastecer, desligue o mo- tor e não permita que ninguém se sen-
te no veículo. O reabastecimento
nunca deve ser efetuado se estiver a
fumar, perto de faíscas, de chamas
desprotegidas ou de outras fontes de
ignição, como as luzes piloto de es-
quentadores e de máquinas de secar
roupa.
2. Não encha demasiado o depósito de combustível. Pare de abastecer quan-
do o combustível chegar à parte infe-
rior do tubo de enchimento. Visto que
o combustível expande quando aque-
ce, este pode sair do depósito de
combustível devido ao calor do motor
ou do sol. 3. Limpe imediatamente qualquer com-
bustível derramado. PRECAUÇÃO:
Limpe ime diatamente qualquer
combustível derrama do com um
pano macio, seco e limpo, uma vez
que o combustível po derá deterio-
rar as superfícies pinta das ou plás-
ticas.
[PCA10072]
4. Certifique-se de que fecha bem a
tampa do depósito de combustível.
AVISO
PWA15152
A gasolina é tóxica e po de causar feri-
mentos ou morte. Tenha cui dad o ao li-
d ar com gasolina. Nunca puxe a
gasolina com a boca. Se engolir gasoli-
na, inalar muito vapor de gasolina ou se
esta entrar em contacto com os olhos, consulte ime
diatamente um méd ico. Se
saltar gasolina para a sua pele, lave com
sabão e água. Se saltar gasolina para o
seu vestuário, mu de de roupa.
PAU86072
O motor Yamaha foi concebido para usar
gasolina sem chumbo com um índice de
o c t an o o b t i do p el o m é to do R es ea r c h d e 9 5
ou superior. Se ouvir um som de batimento
ou sibilante no motor, utilize gasolina de
uma marca diferente ou com um índice de
octanas superior.
1. Tubo de enchimento de depósito de com-
bustível
2. Nível de combustível máximo
1 2
Combustível recomen dad o:
Gasolina sem chumbo (E10 aceitá-
vel)
Ín dice de octano (RON):
95
Capaci dad e do d epósito de com-
bustível: 13 L (3.4 US gal, 2.9 Imp.gal)
Reserva do d epósito de combustí-
vel: 2.3 L (0.61 US gal, 0.51 Imp.gal)
UB9YP1P0.book Page 19 Monda y, October 11, 2021 1:58 PM

Funções dos controlos e instrumentos
5-20
5

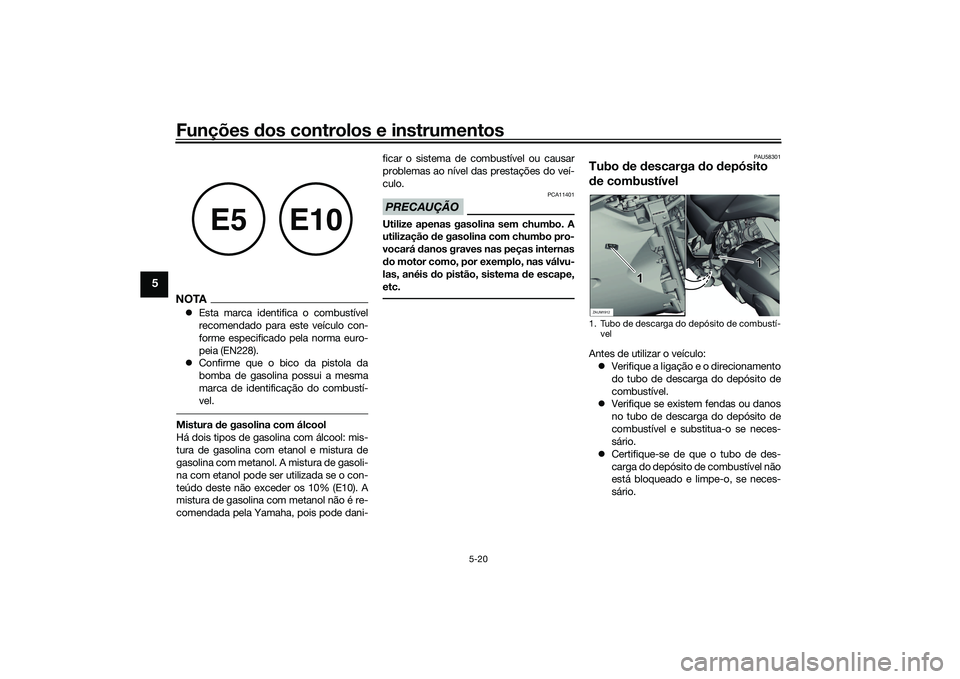

NOTA Esta marca identifica o combustível
recomendado para este veículo con-
forme especificado pela norma euro-
peia (EN228).
 Confirme que o bico da pistola da
bomba de gasolina possui a mesma
marca de identificação do combustí-
vel.Mistura de gasolina com álcool
Há dois tipos de gasolina com álcool: mis-
tura de gasolina com etanol e mistura de
gasolina com metanol. A mistura de gasoli-
na com etanol pode ser utilizada se o con-
teúdo deste não exceder os 10% (E10). A
mistura de gasolina com metanol não é re-
comendada pela Yamaha, pois pode dani- ficar o sistema de combustível ou causar
problemas ao nível das prestações do veí-
culo.
PRECAUÇÃO
PCA11401
Utilize apenas gasolina sem chumbo. A
utilização
de gasolina com chumbo pro-
vocará danos graves nas peças internas
d o motor como, por exemplo, nas válvu-
las, anéis d o pistão, sistema d e escape,
etc.
PAU58301
Tubo de descarga do depósito
d e combustívelAntes de utilizar o veículo:
 Verifique a ligação e o direcionamento
do tubo de descarga do depósito de
combustível.
 Verifique se existem fendas ou danos
no tubo de descarga do depósito de
combustível e substitua-o se neces-
sário.
 Certifique-se de que o tubo de des-
carga do depósito de combustível não
está bloqueado e limpe-o, se neces-
sário.
E5
E10
1. Tubo de descarga do depósito de combustí-
velZAUM1912
1
1
UB9YP1P0.book Page 20 Monda y, October 11, 2021 1:58 PM

Funções dos controlos e instrumentos
5-21
5

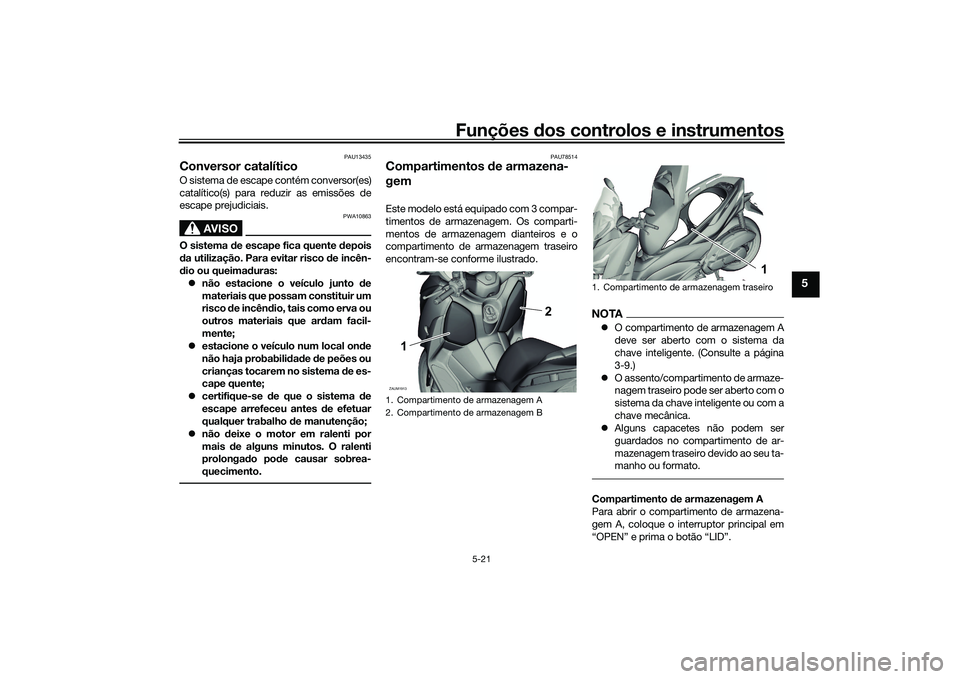

PAU13435
Conversor catalíticoO sistema de escape contém conversor(es)
catalítico(s) para reduzir as emissões de
escape prejudiciais.
AVISO
PWA10863
O sistema de escape fica quente depois
d a utilização. Para evitar risco de incên-
d io ou queima duras:
 não estacione o veículo junto d e
materiais que possam constituir um
risco de incên dio, tais como erva ou
outros materiais que ar dam facil-
mente;
 estacione o veículo num local ond e
não haja probabili dad e de peões ou
crianças tocarem no sistema de es-
cape quente;
 certifique-se de que o sistema d e
escape arrefeceu antes de efetuar
qualquer trabalho d e manutenção;
 não deixe o motor em ralenti por
mais de alguns minutos. O ralenti
prolonga do pod e causar sobrea-
quecimento.
PAU78514
Compartimentos de armazena-
gemEste modelo está equipado com 3 compar-
timentos de armazenagem. Os comparti-
mentos de armazenagem dianteiros e o
compartimento de armazenagem traseiro
encontram-se conforme ilustrado.
NOTA O compartimento de armazenagem A
deve ser aberto com o sistema da
chave inteligente. (Consulte a página
3-9.)
 O assento/compartimento de armaze-
nagem traseiro pode ser aberto com o
sistema da chave inteligente ou com a
chave mecânica.
 Alguns capacetes não podem ser
guardados no compartimento de ar-
mazenagem traseiro devido ao seu ta-
manho ou formato.Compartimento de armazenagem A
Para abrir o compartimento de armazena-
gem A, coloque o interruptor principal em
“OPEN” e prima o botão “LID”.
1. Compartimento de armazenagem A
2. Compartimento de armazenagem BZAUM19131 2
1. Compartimento de armazenagem traseiro
1
UB9YP1P0.book Page 21 Monda
y, October 11, 2021 1:58 PM

Funções dos controlos e instrumentos
5-22
5

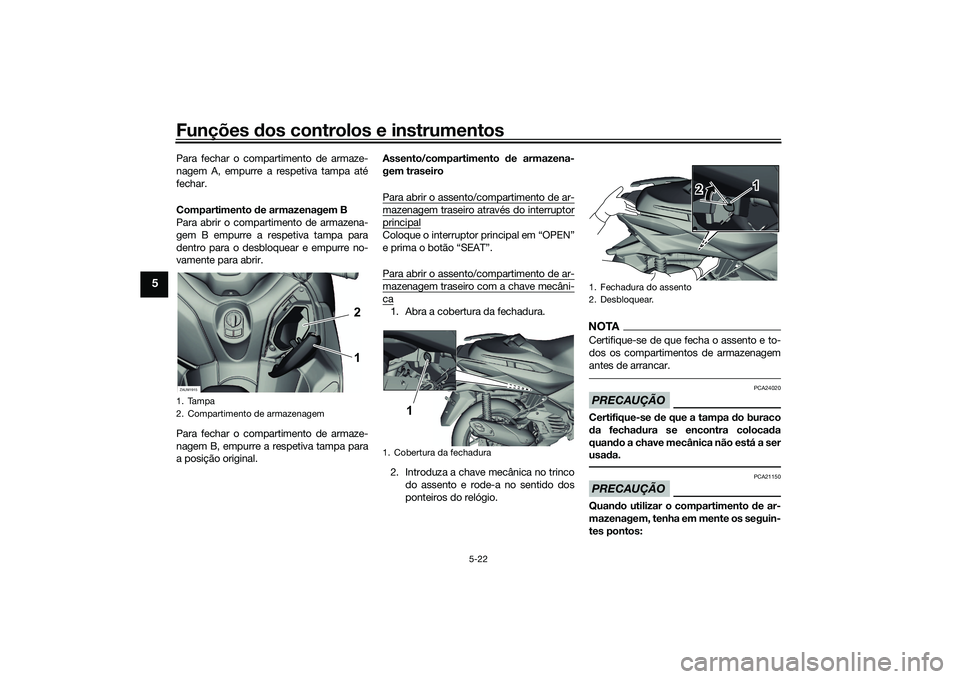

Para fechar o compartimento de armaze-
nagem A, empurre a respetiva tampa até
fechar.
Compartimento de armazenagem B
Para abrir o compartimento de armazena-
gem B empurre a respetiva tampa para
dentro para o desbloquear e empurre no-
vamente para abrir.
Para fechar o compartimento de armaze-
nagem B, empurre a respetiva tampa para
a posição original. Assento/compartimento
de armazena-
gem traseiro
Para abrir o assento/compartimento de ar-
mazenagem traseiro através do interruptorprincipalColoque o interruptor principal em “OPEN”
e prima o botão “SEAT”.
Para abrir o assento/compartimento de ar-mazenagem traseiro com a chave mecâni-ca1. Abra a cobertura da fechadura.
2. Introduza a chave mecânica no trinco do assento e rode-a no sentido dos
ponteiros do relógio.
NOTACertifique-se de que fecha o assento e to-
dos os compartimentos de armazenagem
antes de arrancar.PRECAUÇÃO
PCA24020
Certifique-se de que a tampa do buraco
d a fechad ura se encontra colocad a
quan do a chave mecânica não está a ser
usa da.PRECAUÇÃO
PCA21150
Quan do utilizar o compartimento d e ar-
mazenagem, tenha em mente os seguin-
tes pontos:
1. Tampa
2. Compartimento de armazenagemZAUM1915
1 2
1. Cobertura da fechadura
1
1. Fechadura do assento
2. Desbloquear.
1
2
UB9YP1P0.book Page 22 Monda y, October 11, 2021 1:58 PM

Funções dos controlos e instrumentos
5-23
5

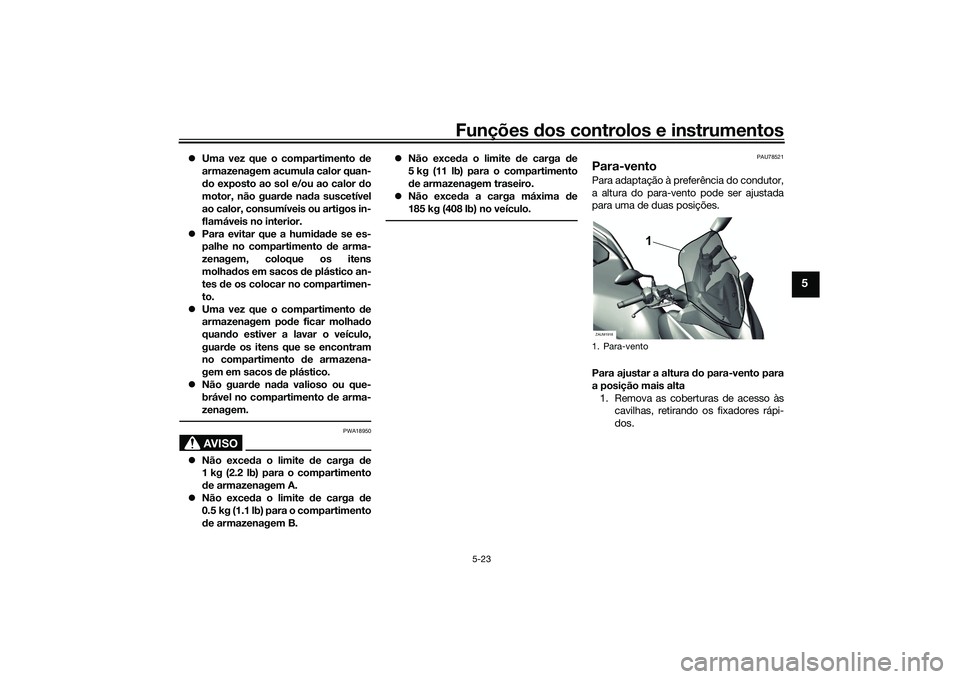

Uma vez que o compartimento de
armazenagem acumula calor quan-
d o exposto ao sol e/ou ao calor do
motor, não guar de nad a suscetível
ao calor, consumíveis ou artigos in-
flamáveis no interior.
 Para evitar que a humi dad e se es-
palhe no compartimento de arma-
zenagem, coloque os itens
molha dos em sacos d e plástico an-
tes de os colocar no compartimen-
to.
 Uma vez que o compartimento de
armazenagem pod e ficar molhado
quan do estiver a lavar o veículo,
guar de os itens que se encontram
no compartimento d e armazena-
gem em sacos de plástico.
 Não guar de nad a valioso ou que-
brável no compartimento de arma-
zenagem.
AVISO
PWA18950
 Não exce da o limite de carga de
1 kg (2.2 lb) para o compartimento
d e armazenagem A.
 Não exce da o limite de carga de
0.5 kg (1.1 lb) para o compartimento
d e armazenagem B. 
Não exce da o limite de carga de
5 kg (11 lb) para o compartimento
d e armazenagem traseiro.
 Não exce da a carga máxima de
185 kg (408 lb) no veículo.
PAU78521
Para-ventoPara adaptação à preferência do condutor,
a altura do para-vento pode ser ajustada
para uma de duas posições.
Para ajustar a altura do para-vento para
a posição mais alta 1. Remova as coberturas de acesso às cavilhas, retirando os fixadores rápi-
dos.1. Para-ventoZAUM1918
1
UB9YP1P0.book Page 23 Monda y, October 11, 2021 1:58 PM

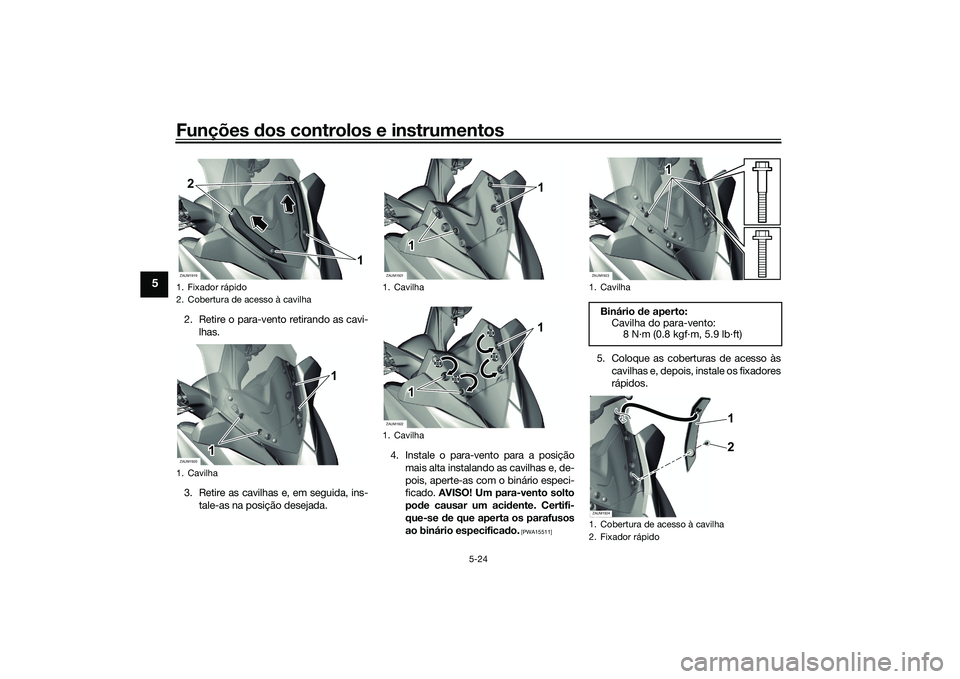

Funções dos controlos e instrumentos
5-24
5
2. Retire o para-vento retirando as cavi-
lhas.
3. Retire as cavilhas e, em seguida, ins- tale-as na posição desejada. 4. Instale o para-vento para a posição
mais alta instalando as cavilhas e, de-
pois, aperte-as com o binário especi-
ficado. AVISO! Um para-vento solto
pod e causar um aci dente. Certifi-
que-se de que aperta os parafusos
ao binário especificad o.
[PWA15511]
5. Coloque as coberturas de acesso às
cavilhas e, depois, instale os fixadores
rápidos.
1. Fixador rápido
2. Cobertura de acesso à cavilha
1. CavilhaZAUM19192
1
ZAUM1920
1
1
1. Cavilha
1. Cavilha
1
1
ZAUM1921ZAUM1922
1
1
1
1. CavilhaBinário
de aperto:
Cavilha do para-vento: 8 N·m (0.8 kgf·m, 5.9 lb·ft)1. Cobertura de acesso à cavilha
2. Fixador rápidoZAUM1923
1
ZAUM1924
12
UB9YP1P0.book Page 24 Monda y, October 11, 2021 1:58 PM

Funções dos controlos e instrumentos
5-25
5

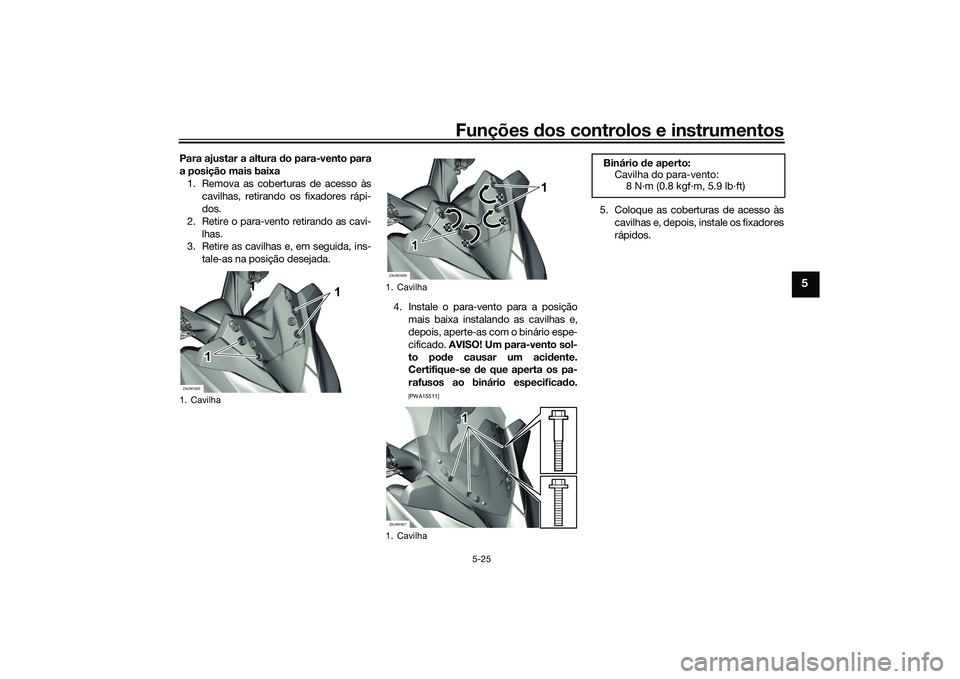

Para ajustar a altura do para-vento para
a posição mais baixa 1. Remova as coberturas de acesso às cavilhas, retirando os fixadores rápi-
dos.
2. Retire o para-vento retirando as cavi- lhas.
3. Retire as cavilhas e, em seguida, ins-
tale-as na posição desejada.
4. Instale o para-vento para a posiçãomais baixa instalando as cavilhas e,
depois, aperte-as com o binário espe-
cificado. AVISO! Um para-vento sol-
to po de causar um aci dente.
Certifique-se de que aperta os pa-
rafusos ao binário especifica do.
[PWA15511]
5. Coloque as coberturas de acesso às
cavilhas e, depois, instale os fixadores
rápidos.
1. CavilhaZAUM1925
1
1
1
1. Cavilha
1. CavilhaZAUM1926
1
1
ZAUM1927
1
Binário d
e aperto:
Cavilha do para-vento:
8 N·m (0.8 kgf·m, 5.9 lb·ft)
UB9YP1P0.book Page 25 Monda y, October 11, 2021 1:58 PM

Funções dos controlos e instrumentos
5-26
5

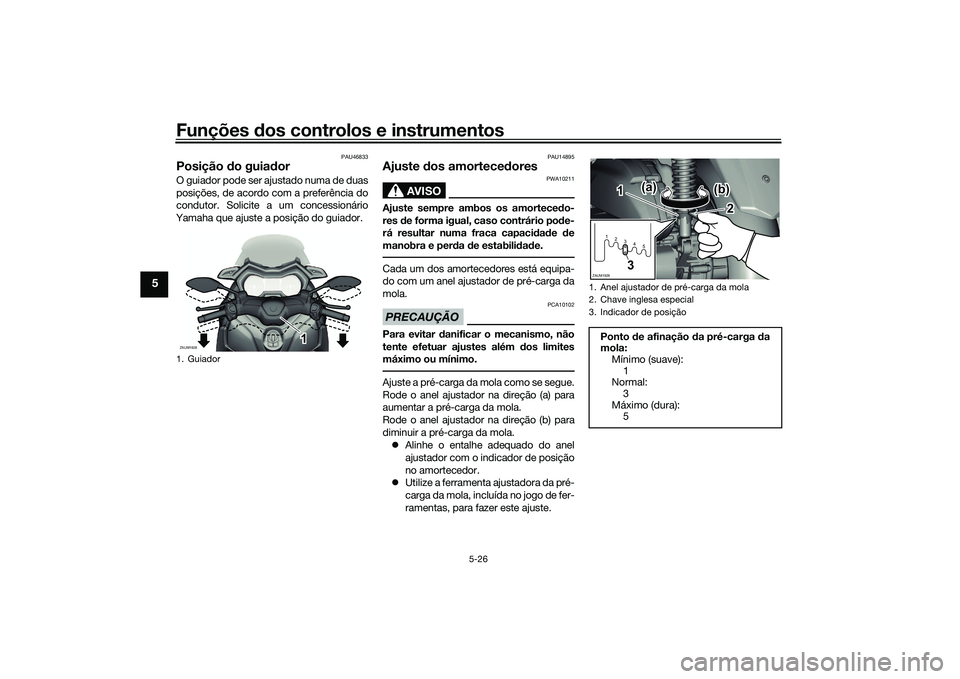

PAU46833
Posição do guia dor O guiador pode ser ajustado numa de duas
posições, de acordo com a preferência do
condutor. Solicite a um concessionário
Yamaha que ajuste a posição do guiador.
PAU14895
Ajuste dos amorteced ores
AVISO
PWA10211
Ajuste sempre ambos os amortece do-
res de forma igual, caso contrário pod e-
rá resultar numa fraca capacid ad e de
manobra e per da de estabili dad e.Cada um dos amortecedores está equipa-
do com um anel ajustador de pré-carga da
mola.PRECAUÇÃO
PCA10102
Para evitar d anificar o mecanismo, não
tente efetuar ajustes além dos limites
máximo ou mínimo.Ajuste a pré-carga da mola como se segue.
Rode o anel ajustador na direção (a) para
aumentar a pré-carga da mola.
Rode o anel ajustador na direção (b) para
diminuir a pré-carga da mola.  Alinhe o entalhe adequado do anel
ajustador com o indicador de posição
no amortecedor.
 Utilize a ferramenta ajustadora da pré-
carga da mola, incluída no jogo de fer-
ramentas, para fazer este ajuste.
1. GuiadorZAUM1928
1
1. Anel ajustador de pré-carga da mola
2. Chave inglesa especial
3. Indicador de posiçãoPonto d e afinação da pré-carga da
mola: Mínimo (suave):
1
Normal: 3
Máximo (dura): 51 2345
ZAUM1929
2 2
1
(b)
(b)
(a)
(a)2
1
3 (b)
(a)
UB9YP1P0.book Page 26 Monda
y, October 11, 2021 1:58 PM

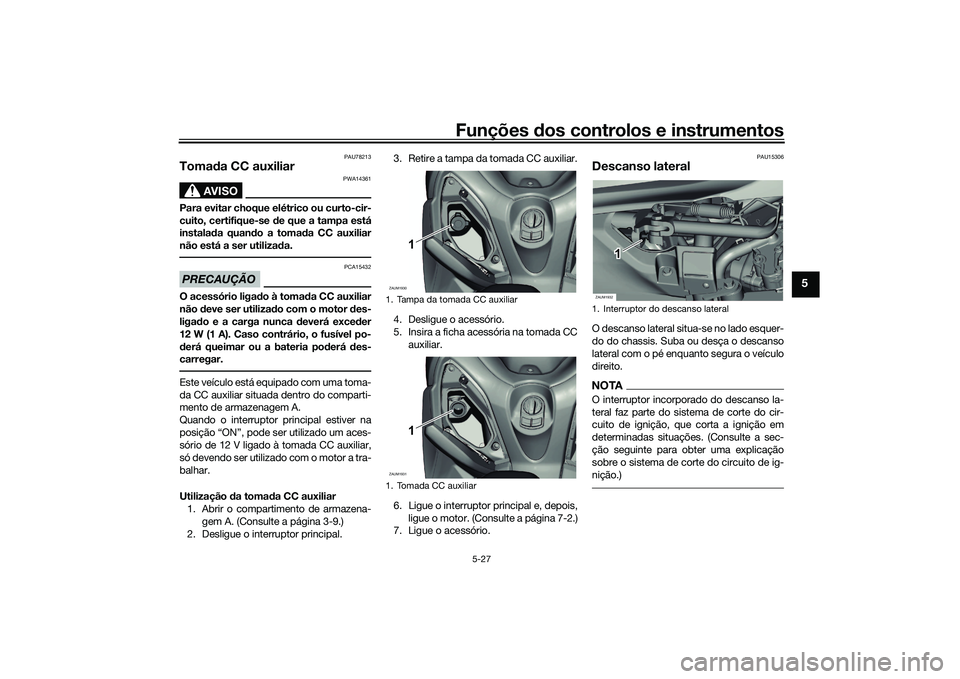

Funções dos controlos e instrumentos
5-27
5
PAU78213
Tomada CC auxiliar
AVISO
PWA14361
Para evitar choque elétrico ou curto-cir-
cuito, certifique-se d e que a tampa está
instala da quan do a toma da CC auxiliar
não está a ser utiliza da.PRECAUÇÃO
PCA15432
O acessório liga do à toma da CC auxiliar
não deve ser utiliza do com o motor des-
liga do e a carga nunca deverá exced er
12 W (1 A). Caso contrário, o fusível po-
d erá queimar ou a bateria po derá des-
carregar.Este veículo está equipado com uma toma-
da CC auxiliar situada dentro do comparti-
mento de armazenagem A.
Quando o interruptor principal estiver na
posição “ON”, pode ser utilizado um aces-
sório de 12 V ligado à tomada CC auxiliar,
só devendo ser utilizado com o motor a tra-
balhar.
Utilização da tomad a CC auxiliar
1. Abrir o compartimento de armazena- gem A. (Consulte a página 3-9.)
2. Desligue o interruptor principal. 3. Retire a tampa da tomada CC auxiliar.
4. Desligue o acessório.
5. Insira a ficha acessória na tomada CC
auxiliar.
6. Ligue o interruptor principal e, depois, ligue o motor. (Consulte a página 7-2.)
7. Ligue o acessório.
PAU15306
Descanso lateralO descanso lateral situa-se no lado esquer-
do do chassis. Suba ou desça o descanso
lateral com o pé enquanto segura o veículo
direito.NOTAO interruptor incorporado do descanso la-
teral faz parte do sistema de corte do cir-
cuito de ignição, que corta a ignição em
determinadas situações. (Consulte a sec-
ção seguinte para obter uma explicação
sobre o sistema de corte do circuito de ig-
nição.)
1. Tampa da tomada CC auxiliar
1. Tomada CC auxiliarZAUM1930
1
ZAUM1931
1
1. Interruptor do descanso lateralZAUM1932
1
UB9YP1P0.book Page 27 Monda y, October 11, 2021 1:58 PM

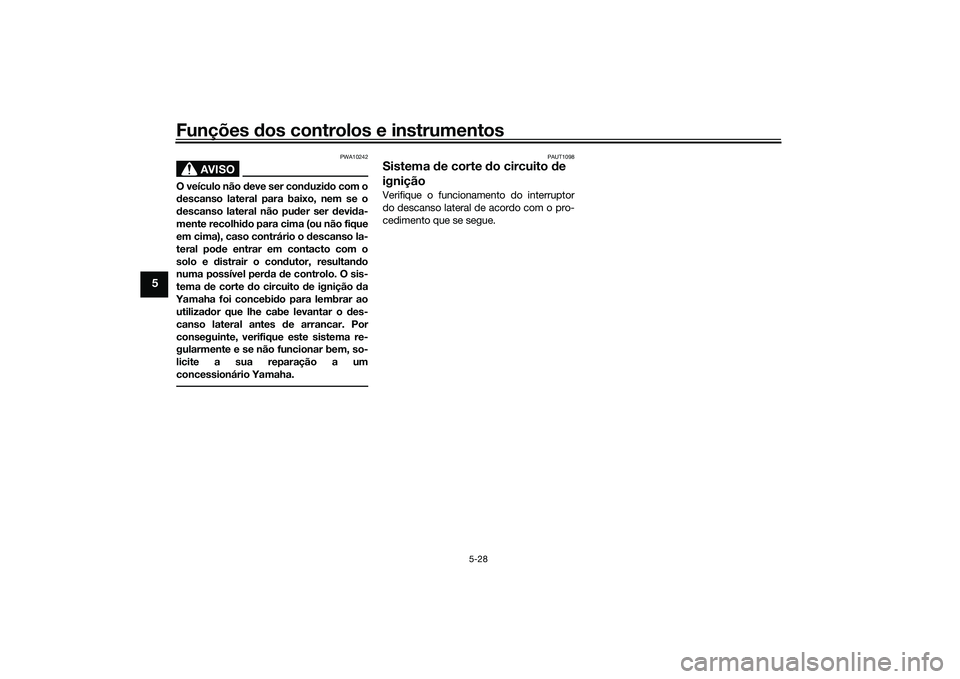

Funções dos controlos e instrumentos
5-28
5
AVISO
PWA10242
O veículo não d eve ser conduzi do com o
d escanso lateral para baixo, nem se o
d escanso lateral não pu der ser devi da-
mente recolhi do para cima (ou não fique
em cima), caso contrário o descanso la-
teral po de entrar em contacto com o
solo e d istrair o con dutor, resultan do
numa possível per da de controlo. O sis-
tema de corte do circuito de ignição da
Yamaha foi concebi do para lembrar ao
utiliza dor que lhe cabe levantar o des-
canso lateral antes d e arrancar. Por
conseguinte, verifique este sistema re-
gularmente e se não funcionar bem, so-
licite a sua reparação a um
concessionário Yamaha.
PAUT1098
Sistema de corte do circuito de
igniçãoVerifique o funcionamento do interruptor
do descanso lateral de acordo com o pro-
cedimento que se segue.
UB9YP1P0.book Page 28 Monda y, October 11, 2021 1:58 PM
