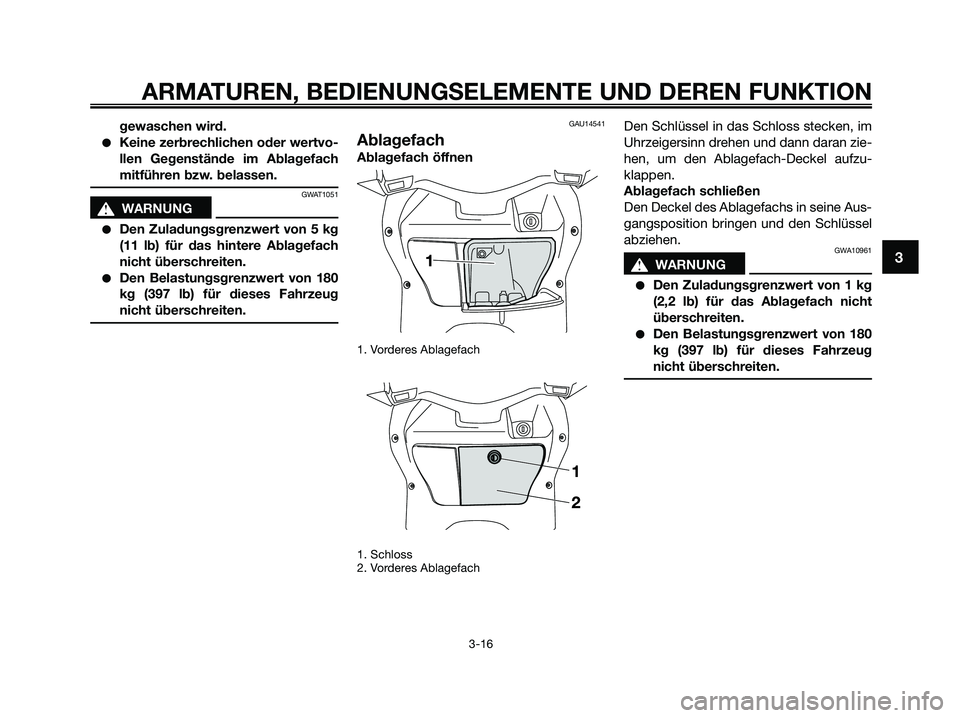

gewaschen wird.
●Keine zerbrechlichen oder wertvo-
llen Gegenstände im Ablagefach
mitführen bzw. belassen.
GWAT1051
s s
WARNUNG
●Den Zuladungsgrenzwert von 5 kg
(11 lb) für das hintere Ablagefach
nicht überschreiten.
●Den Belastungsgrenzwert von 180
kg (397 lb) für dieses Fahrzeug
nicht überschreiten.
GAU14541
Ablagefach
Ablagefach öffnen
1. Vorderes Ablagefach
1. Schloss
2. Vorderes Ablagefach
Den Schlüssel in das Schloss stecken, im
Uhrzeigersinn drehen und dann daran zie-
hen, um den Ablagefach-Deckel aufzu-
klappen.
Ablagefach schließen
Den Deckel des Ablagefachs in seine Aus-
gangsposition bringen und den Schlüssel
abziehen.
GWA10961
s s
WARNUNG
●Den Zuladungsgrenzwert von 1 kg
(2,2 lb) für das Ablagefach nicht
überschreiten.
●Den Belastungsgrenzwert von 180
kg (397 lb) für dieses Fahrzeug
nicht überschreiten.
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-16
3
1C0-F8199-G5.QXD 3/10/08 06:39 Página 31

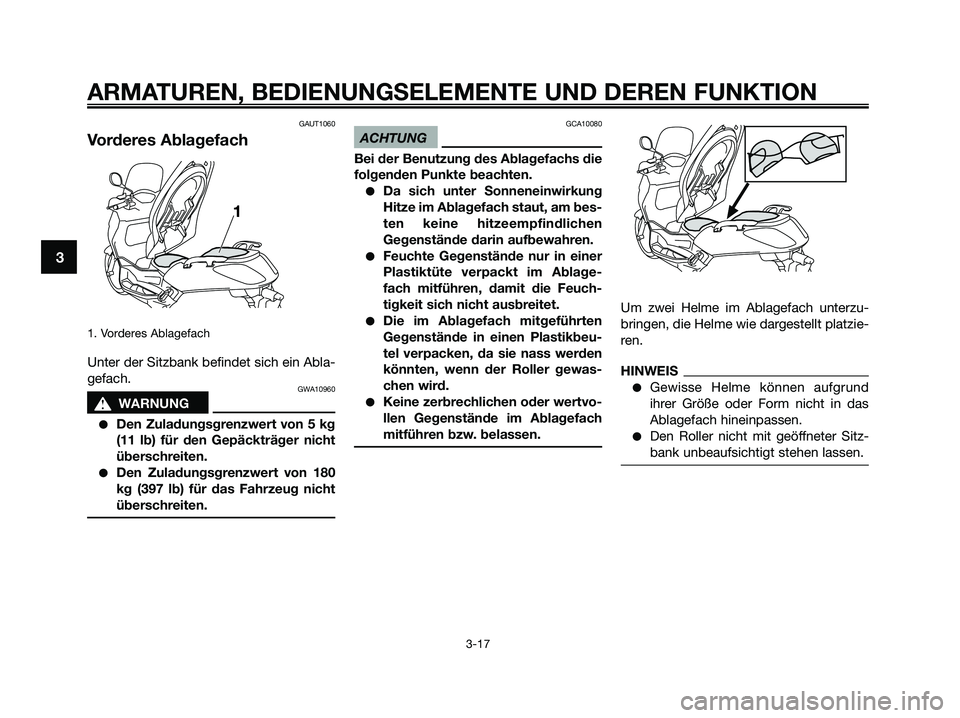

GAUT1060
Vorderes Ablagefach
1. Vorderes Ablagefach
Unter der Sitzbank befindet sich ein Abla-
gefach.
GWA10960
s s
WARNUNG
●Den Zuladungsgrenzwert von 5 kg
(11 lb) für den Gepäckträger nicht
überschreiten.
●Den Zuladungsgrenzwert von 180
kg (397 lb) für das Fahrzeug nicht
überschreiten.
GCA10080
ACHTUNG
Bei der Benutzung des Ablagefachs die
folgenden Punkte beachten.
●Da sich unter Sonneneinwirkung
Hitze im Ablagefach staut, am bes-
ten keine hitzeempfindlichen
Gegenstände darin aufbewahren.
●Feuchte Gegenstände nur in einer
Plastiktüte verpackt im Ablage-
fach mitführen, damit die Feuch-
tigkeit sich nicht ausbreitet.
●Die im Ablagefach mitgeführten
Gegenstände in einen Plastikbeu-
tel verpacken, da sie nass werden
könnten, wenn der Roller gewas-
chen wird.
●Keine zerbrechlichen oder wertvo-
llen Gegenstände im Ablagefach
mitführen bzw. belassen.
Um zwei Helme im Ablagefach unterzu-
bringen, die Helme wie dargestellt platzie-
ren.
HINWEIS
●Gewisse Helme können aufgrund
ihrer Größe oder Form nicht in das
Ablagefach hineinpassen.
●Den Roller nicht mit geöffneter Sitz-
bank unbeaufsichtigt stehen lassen.
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-17
3
1C0-F8199-G5.QXD 3/10/08 06:39 Página 32

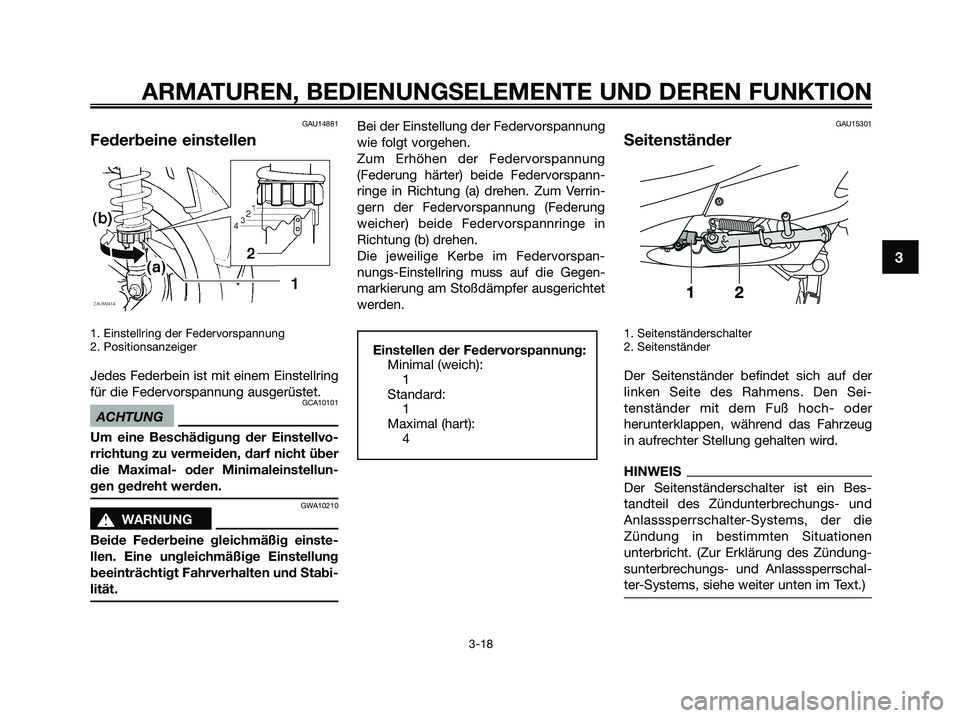

GAU14881
Federbeine einstellen
1. Einstellring der Federvorspannung
2. Positionsanzeiger
Jedes Federbein ist mit einem Einstellring
für die Federvorspannung ausgerüstet.
GCA10101
ACHTUNG
Um eine Beschädigung der Einstellvo-
rrichtung zu vermeiden, darf nicht über
die Maximal- oder Minimaleinstellun-
gen gedreht werden.
GWA10210
s s
WARNUNG
Beide Federbeine gleichmäßig einste-
llen. Eine ungleichmäßige Einstellung
beeinträchtigt Fahrverhalten und Stabi-
lität.
Bei der Einstellung der Federvorspannung
wie folgt vorgehen.
Zum Erhöhen der Federvorspannung
(Federung härter) beide Federvorspann-
ringe in Richtung (a) drehen. Zum Verrin-
gern der Federvorspannung (Federung
weicher) beide Federvorspannringe in
Richtung (b) drehen.
Die jeweilige Kerbe im Federvorspan-
nungs-Einstellring muss auf die Gegen-
markierung am Stoßdämpfer ausgerichtet
werden.GAU15301
Seitenständer
1. Seitenständerschalter
2. Seitenständer
Der Seitenständer befindet sich auf der
linken Seite des Rahmens. Den Sei-
tenständer mit dem Fuß hoch- oder
herunterklappen, während das Fahrzeug
in aufrechter Stellung gehalten wird.
HINWEIS
Der Seitenständerschalter ist ein Bes-
tandteil des Zündunterbrechungs- und
Anlasssperrschalter-Systems, der die
Zündung in bestimmten Situationen
unterbricht. (Zur Erklärung des Zündung-
sunterbrechungs- und Anlasssperrschal-
ter-Systems, siehe weiter unten im Text.)
Einstellen der Federvorspannung:
Minimal (weich):
1
Standard:
1
Maximal (hart):
4
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-18
3
1C0-F8199-G5.QXD 3/10/08 06:39 Página 33

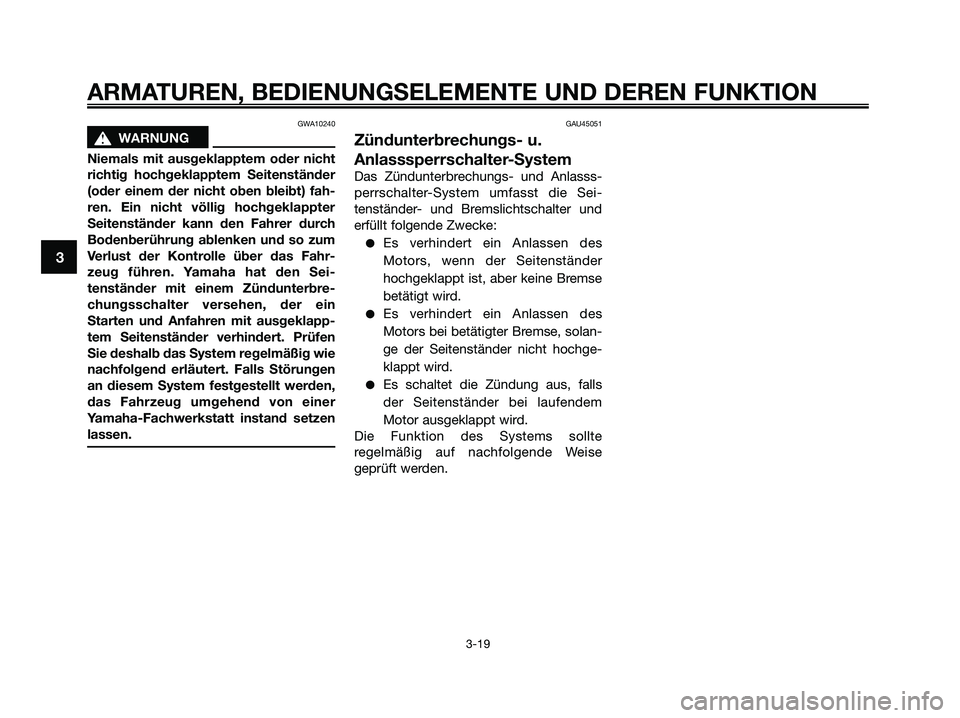

GWA10240
s s
WARNUNG
Niemals mit ausgeklapptem oder nicht
richtig hochgeklapptem Seitenständer
(oder einem der nicht oben bleibt) fah-
ren. Ein nicht völlig hochgeklappter
Seitenständer kann den Fahrer durch
Bodenberührung ablenken und so zum
Verlust der Kontrolle über das Fahr-
zeug führen. Yamaha hat den Sei-
tenständer mit einem Zündunterbre-
chungsschalter versehen, der ein
Starten und Anfahren mit ausgeklapp-
tem Seitenständer verhindert. Prüfen
Sie deshalb das System regelmäßig wie
nachfolgend erläutert. Falls Störungen
an diesem System festgestellt werden,
das Fahrzeug umgehend von einer
Yamaha-Fachwerkstatt instand setzen
lassen.
GAU45051
Zündunterbrechungs- u.
Anlasssperrschalter-System
Das Zündunterbrechungs- und Anlasss-
perrschalter-System umfasst die Sei-
tenständer- und Bremslichtschalter und
erfüllt folgende Zwecke:
●Es verhindert ein Anlassen des
Motors, wenn der Seitenständer
hochgeklappt ist, aber keine Bremse
betätigt wird.
●Es verhindert ein Anlassen des
Motors bei betätigter Bremse, solan-
ge der Seitenständer nicht hochge-
klappt wird.
●Es schaltet die Zündung aus, falls
der Seitenständer bei laufendem
Motor ausgeklappt wird.
Die Funktion des Systems sollte
regelmäßig auf nachfolgende Weise
geprüft werden.
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-19
3
1C0-F8199-G5.QXD 3/10/08 06:39 Página 34

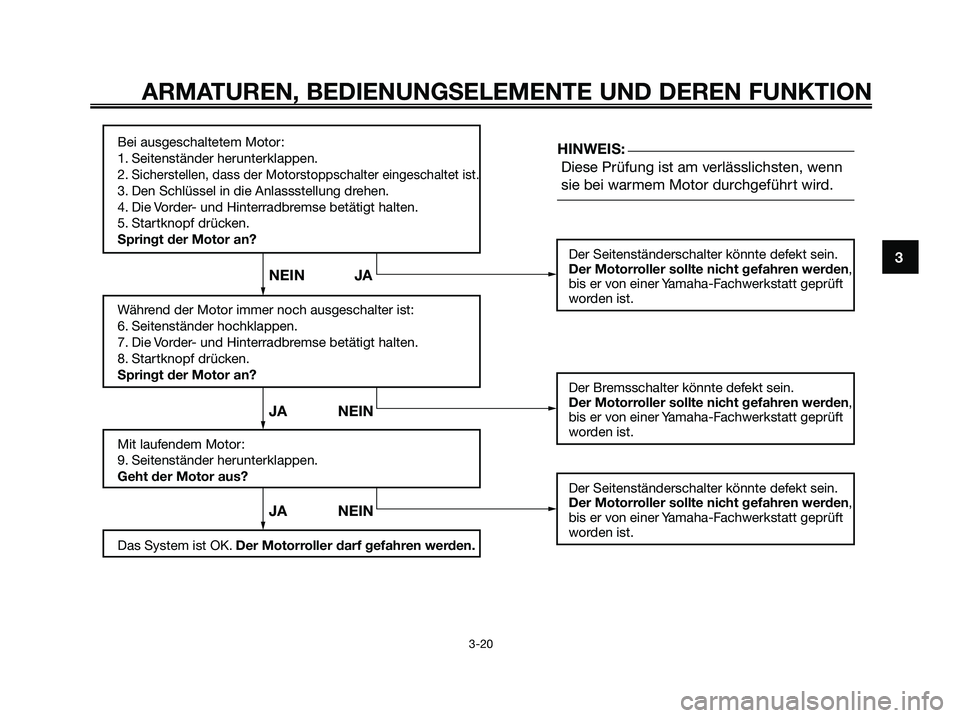

Bei ausgeschaltetem Motor:
1. Seitenständer herunterklappen.
2.
Sicherstellen, dass der Motorstoppschalter eingeschaltet ist.
3. Den Schlüssel in die Anlassstellung drehen.
4. Die Vorder- und Hinterradbremse betätigt halten.
5. Startknopf drücken.
Springt der Motor an?
Während der Motor immer noch ausgeschalter ist:
6. Seitenständer hochklappen.
7. Die Vorder- und Hinterradbremse betätigt halten.
8. Startknopf drücken.
Springt der Motor an?
Mit laufendem Motor:
9. Seitenständer herunterklappen.
Geht der Motor aus?
Das System ist OK. Der Motorroller darf gefahren werden.
Diese Prüfung ist am verlässlichsten, wenn
sie bei warmem Motor durchgeführt wird.
Der Seitenständerschalter könnte defekt sein.
Der Motorroller sollte nicht gefahren werden,
bis er von einer Yamaha-Fachwerkstatt geprüft
worden ist.
Der Bremsschalter könnte defekt sein.
Der Motorroller sollte nicht gefahren werden,
bis er von einer Yamaha-Fachwerkstatt geprüft
worden ist.
Der Seitenständerschalter könnte defekt sein.
Der Motorroller sollte nicht gefahren werden,
bis er von einer Yamaha-Fachwerkstatt geprüft
worden ist.
JA NEIN JA NEIN NEIN JAHINWEIS:
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-20
3
1C0-F8199-G5.QXD 3/10/08 06:39 Página 35

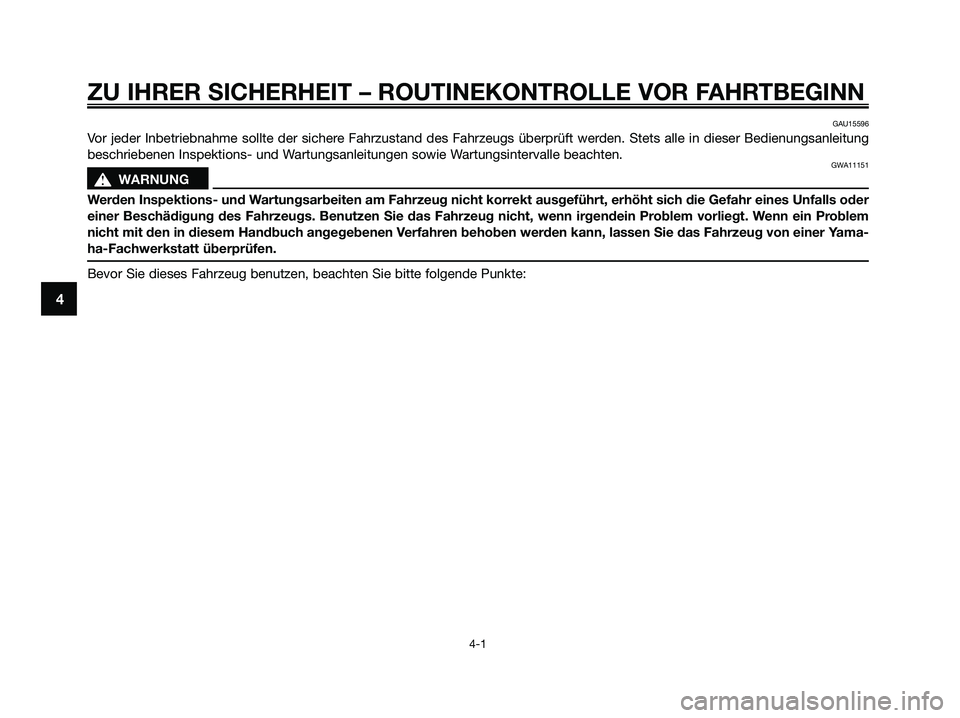

ZU IHRER SICHERHEIT – ROUTINEKONTROLLE VOR FAHRTBEGINN
4-1
4
GAU15596
Vor jeder Inbetriebnahme sollte der sichere Fahrzustand des Fahrzeugs überprüft werden. Stets alle in dieser Bedienungsanleitung
beschriebenen Inspektions- und Wartungsanleitungen sowie Wartungsintervalle beachten.
GWA11151
s s
WARNUNG
Werden Inspektions- und Wartungsarbeiten am Fahrzeug nicht korrekt ausgeführt, erhöht sich die Gefahr eines Unfalls oder
einer Beschädigung des Fahrzeugs. Benutzen Sie das Fahrzeug nicht, wenn irgendein Problem vorliegt. Wenn ein Problem
nicht mit den in diesem Handbuch angegebenen Verfahren behoben werden kann, lassen Sie das Fahrzeug von einer Yama-
ha-Fachwerkstatt überprüfen.
Bevor Sie dieses Fahrzeug benutzen, beachten Sie bitte folgende Punkte:
1C0-F8199-G5.QXD 3/10/08 06:39 Página 36

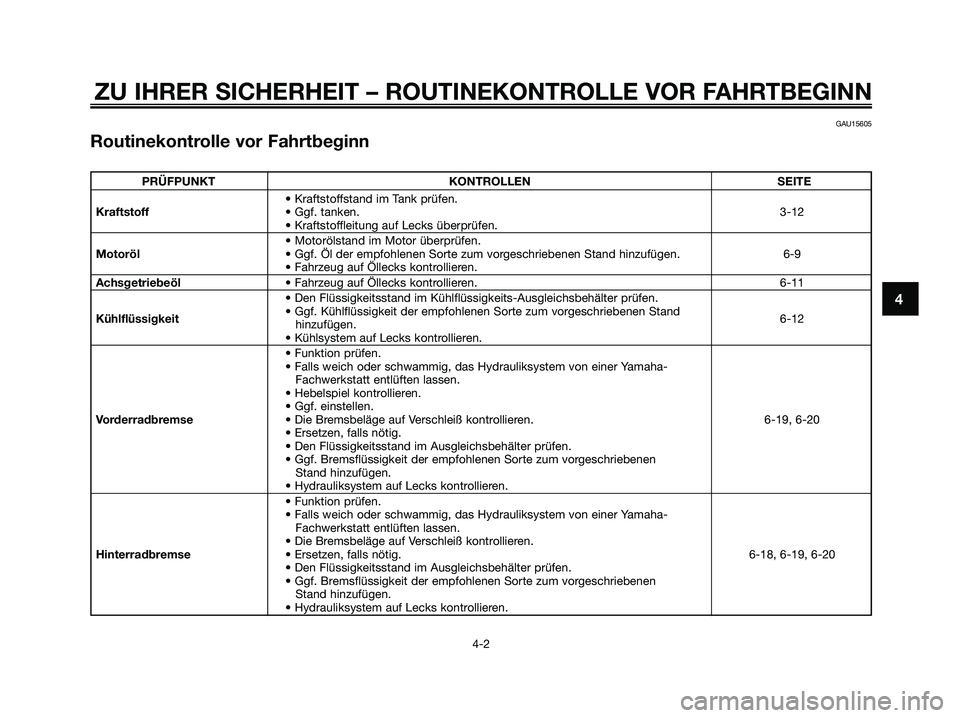

ZU IHRER SICHERHEIT – ROUTINEKONTROLLE VOR FAHRTBEGINN
4-2
4
GAU15605
Routinekontrolle vor Fahrtbeginn
PRÜFPUNKT KONTROLLEN SEITE
• Kraftstoffstand im Tank prüfen.
Kraftstoff• Ggf. tanken.3-12
• Kraftstoffleitung auf Lecks überprüfen.
• Motorölstand im Motor überprüfen.
Motoröl• Ggf. Öl der empfohlenen Sorte zum vorgeschriebenen Stand hinzufügen. 6-9
• Fahrzeug auf Öllecks kontrollieren.
Achsgetriebeöl• Fahrzeug auf Öllecks kontrollieren. 6-11
• Den Flüssigkeitsstand im Kühlflüssigkeits-Ausgleichsbehälter prüfen.
Kühlflüssigkeit• Ggf. Kühlflüssigkeit der empfohlenen Sorte zum vorgeschriebenen Stand
6-12
hinzufügen.
• Kühlsystem auf Lecks kontrollieren.
• Funktion prüfen.
• Falls weich oder schwammig, das Hydrauliksystem von einer Yamaha-
Fachwerkstatt entlüften lassen.
• Hebelspiel kontrollieren.
• Ggf. einstellen.
Vorderradbremse• Die Bremsbeläge auf Verschleiß kontrollieren. 6-19, 6-20
• Ersetzen, falls nötig.
• Den Flüssigkeitsstand im Ausgleichsbehälter prüfen.
• Ggf. Bremsflüssigkeit der empfohlenen Sorte zum vorgeschriebenen
Stand hinzufügen.
• Hydrauliksystem auf Lecks kontrollieren.
• Funktion prüfen.
• Falls weich oder schwammig, das Hydrauliksystem von einer Yamaha-
Fachwerkstatt entlüften lassen.
• Die Bremsbeläge auf Verschleiß kontrollieren.
Hinterradbremse• Ersetzen, falls nötig. 6-18, 6-19, 6-20
• Den Flüssigkeitsstand im Ausgleichsbehälter prüfen.
• Ggf. Bremsflüssigkeit der empfohlenen Sorte zum vorgeschriebenen
Stand hinzufügen.
• Hydrauliksystem auf Lecks kontrollieren.
1C0-F8199-G5.QXD 3/10/08 06:39 Página 37

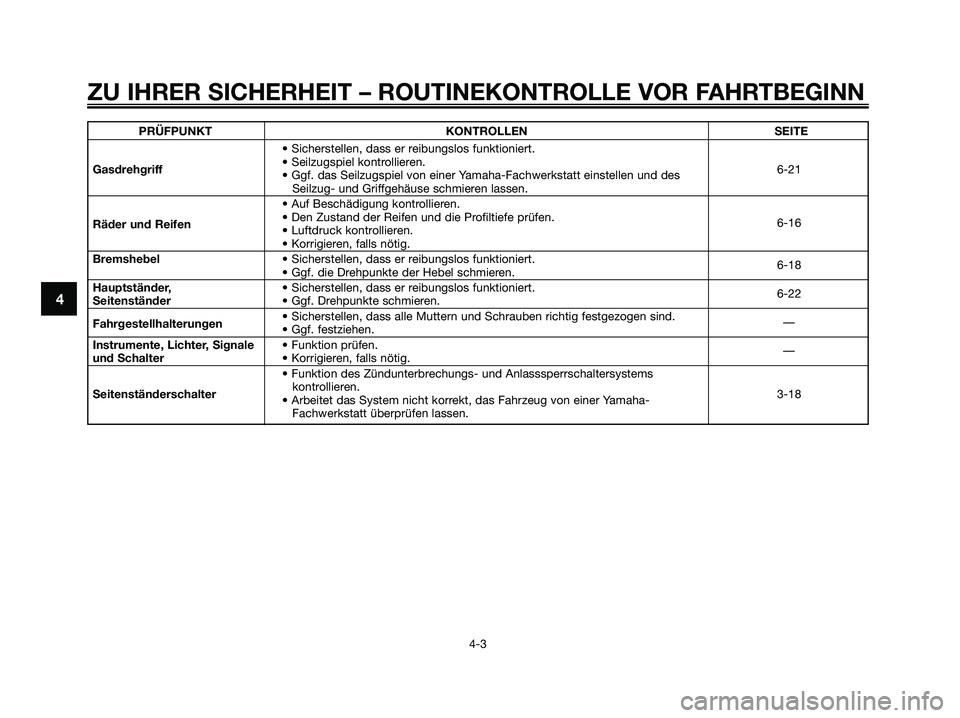

ZU IHRER SICHERHEIT – ROUTINEKONTROLLE VOR FAHRTBEGINN
4-3
4
PRÜFPUNKT KONTROLLEN SEITE
• Sicherstellen, dass er reibungslos funktioniert.
Gasdrehgriff• Seilzugspiel kontrollieren.
6-21
• Ggf. das Seilzugspiel von einer Yamaha-Fachwerkstatt einstellen und des
Seilzug- und Griffgehäuse schmieren lassen.
• Auf Beschädigung kontrollieren.
Räder und Reifen• Den Zustand der Reifen und die Profiltiefe prüfen.
• Luftdruck kontrollieren.6-16
• Korrigieren, falls nötig.
Bremshebel• Sicherstellen, dass er reibungslos funktioniert.
• Ggf. die Drehpunkte der Hebel schmieren.6-18
Hauptständer, • Sicherstellen, dass er reibungslos funktioniert.
Seitenständer• Ggf. Drehpunkte schmieren.6-22
Fahrgestellhalterungen• Sicherstellen, dass alle Muttern und Schrauben richtig festgezogen sind.
• Ggf. festziehen.—
Instrumente, Lichter, Signale • Funktion prüfen.
und Schalter• Korrigieren, falls nötig.—
• Funktion des Zündunterbrechungs- und Anlasssperrschaltersystems
Seitenständerschalter kontrollieren.
3-18
• Arbeitet das System nicht korrekt, das Fahrzeug von einer Yamaha-
Fachwerkstatt überprüfen lassen.
1C0-F8199-G5.QXD 3/10/08 06:39 Página 38

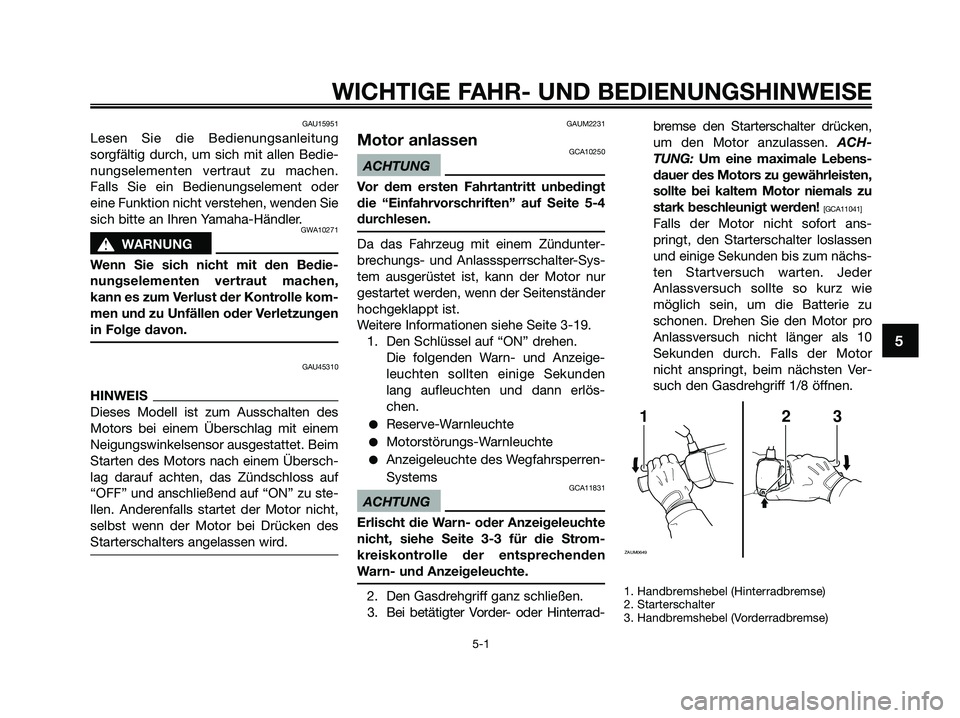

GAU15951
Lesen Sie die Bedienungsanleitung
sorgfältig durch, um sich mit allen Bedie-
nungselementen vertraut zu machen.
Falls Sie ein Bedienungselement oder
eine Funktion nicht verstehen, wenden Sie
sich bitte an Ihren Yamaha-Händler.
GWA10271
s s
WARNUNG
Wenn Sie sich nicht mit den Bedie-
nungselementen vertraut machen,
kann es zum Verlust der Kontrolle kom-
men und zu Unfällen oder Verletzungen
in Folge davon.
GAU45310
HINWEIS
Dieses Modell ist zum Ausschalten des
Motors bei einem Überschlag mit einem
Neigungswinkelsensor ausgestattet. Beim
Starten des Motors nach einem Übersch-
lag darauf achten, das Zündschloss auf
“OFF” und anschließend auf “ON” zu ste-
llen. Anderenfalls startet der Motor nicht,
selbst wenn der Motor bei Drücken des
Starterschalters angelassen wird.
GAUM2231
Motor anlassenGCA10250
ACHTUNG
Vor dem ersten Fahrtantritt unbedingt
die “Einfahrvorschriften” auf Seite 5-4
durchlesen.
Da das Fahrzeug mit einem Zündunter-
brechungs- und Anlasssperrschalter-Sys-
tem ausgerüstet ist, kann der Motor nur
gestartet werden, wenn der Seitenständer
hochgeklappt ist.
Weitere Informationen siehe Seite 3-19.
1. Den Schlüssel auf “ON” drehen.
Die folgenden Warn- und Anzeige-
leuchten sollten einige Sekunden
lang aufleuchten und dann erlös-
chen.
●Reserve-Warnleuchte
●Motorstörungs-Warnleuchte
●Anzeigeleuchte des Wegfahrsperren-
Systems
GCA11831
ACHTUNG
Erlischt die Warn- oder Anzeigeleuchte
nicht, siehe Seite 3-3 für die Strom-
kreiskontrolle der entsprechenden
Warn- und Anzeigeleuchte.
2. Den Gasdrehgriff ganz schließen.
3. Bei betätigter Vorder- oder Hinterrad-bremse den Starterschalter drücken,
um den Motor anzulassen. ACH-
TUNG: Um eine maximale Lebens-
dauer des Motors zu gewährleisten,
sollte bei kaltem Motor niemals zu
stark beschleunigt werden!
[GCA11041]
Falls der Motor nicht sofort ans-
pringt, den Starterschalter loslassen
und einige Sekunden bis zum nächs-
ten Startversuch warten. Jeder
Anlassversuch sollte so kurz wie
möglich sein, um die Batterie zu
schonen. Drehen Sie den Motor pro
Anlassversuch nicht länger als 10
Sekunden durch. Falls der Motor
nicht anspringt, beim nächsten Ver-
such den Gasdrehgriff 1/8 öffnen.
1. Handbremshebel (Hinterradbremse)
2. Starterschalter
3. Handbremshebel (Vorderradbremse)
123
ZAUM0649
WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5-1
5
1C0-F8199-G5.QXD 3/10/08 06:39 Página 39

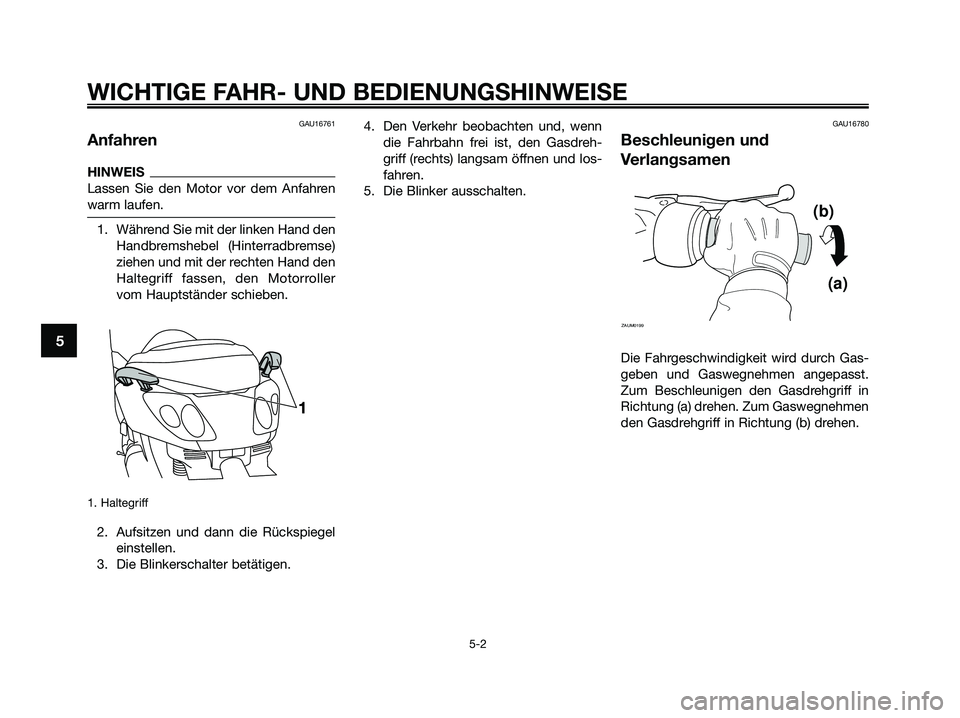

GAU16761
Anfahren
HINWEIS
Lassen Sie den Motor vor dem Anfahren
warm laufen.
1. Während Sie mit der linken Hand den
Handbremshebel (Hinterradbremse)
ziehen und mit der rechten Hand den
Haltegriff fassen, den Motorroller
vom Hauptständer schieben.
1. Haltegriff
2. Aufsitzen und dann die Rückspiegel
einstellen.
3. Die Blinkerschalter betätigen.4. Den Verkehr beobachten und, wenn
die Fahrbahn frei ist, den Gasdreh-
griff (rechts) langsam öffnen und los-
fahren.
5. Die Blinker ausschalten.
GAU16780
Beschleunigen und
Verlangsamen
Die Fahrgeschwindigkeit wird durch Gas-
geben und Gaswegnehmen angepasst.
Zum Beschleunigen den Gasdrehgriff in
Richtung (a) drehen. Zum Gaswegnehmen
den Gasdrehgriff in Richtung (b) drehen.
(b)
(a)
ZAUM0199
WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5-2
5
1C0-F8199-G5.QXD 3/10/08 06:39 Página 40
