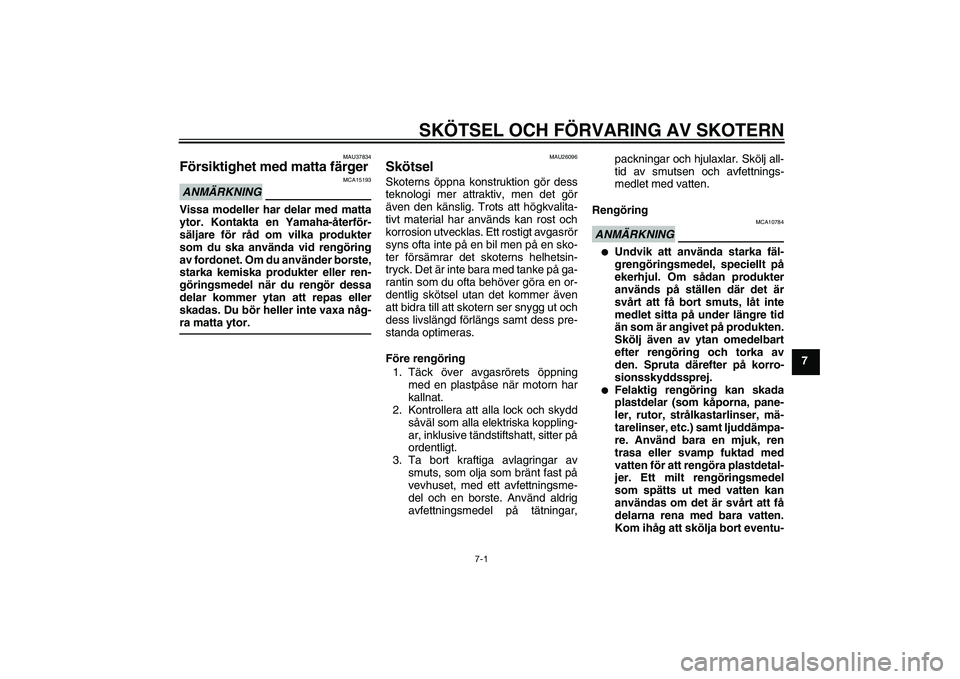

SKÖTSEL OCH FÖRVARING AV SKOTERN
7-1
7
MAU37834
Försiktighet med matta färger ANMÄRKNING
MCA15193
Vissa modeller har delar med matta
ytor. Kontakta en Yamaha-återför-
säljare för råd om vilka produkter
som du ska använda vid rengöring
av fordonet. Om du använder borste,
starka kemiska produkter eller ren-
göringsmedel när du rengör dessa
delar kommer ytan att repas eller
skadas. Du bör heller inte vaxa någ-
ra matta ytor.
MAU26096
Skötsel Skoterns öppna konstruktion gör dess
teknologi mer attraktiv, men det gör
även den känslig. Trots att högkvalita-
tivt material har används kan rost och
korrosion utvecklas. Ett rostigt avgasrör
syns ofta inte på en bil men på en sko-
ter försämrar det skoterns helhetsin-
tryck. Det är inte bara med tanke på ga-
rantin som du ofta behöver göra en or-
dentlig skötsel utan det kommer även
att bidra till att skotern ser snygg ut och
dess livslängd förlängs samt dess pre-
standa optimeras.
Före rengöring1. Täck över avgasrörets öppning med en plastpåse när motorn har
kallnat.
2. Kontrollera att alla lock och skydd
såväl som alla elektriska koppling-
ar, inklusive tändstiftshatt, sitter på
ordentligt.
3. Ta bort kraftiga avlagringar av smuts, som olja som bränt fast på
vevhuset, med ett avfettningsme-
del och en borste. Använd aldrig
avfettningsmedel på tätningar, packningar och hjulaxlar. Skölj all-
tid av smutsen och avfettnings-
medlet med vatten.
Rengöring
ANMÄRKNING
MCA10784
●
Undvik att använda starka fäl-
grengöringsmedel, speciellt på
ekerhjul. Om sådan produkter
används på ställen där det är
svårt att få bort smuts, låt inte
medlet sitta på under längre tid
än som är angivet på produkten.
Skölj även av ytan omedelbart
efter rengöring och torka av
den. Spruta därefter på korro-
sionsskyddssprej.
●
Felaktig rengöring kan skada
plastdelar (som kåporna, pane-
ler, rutor, strålkastarlinser, mä-
tarelinser, etc.) samt ljuddämpa-
re. Använd bara en mjuk, ren
trasa eller svamp fuktad med
vatten för att rengöra plastdetal-
jer. Ett milt rengöringsmedel
som spätts ut med vatten kan
användas om det är svårt att få
delarna rena med bara vatten.
Kom ihåg att skölja bort eventu-
U1SDM1.book Page 1 Monday, November 18, 2013 10:41 AM

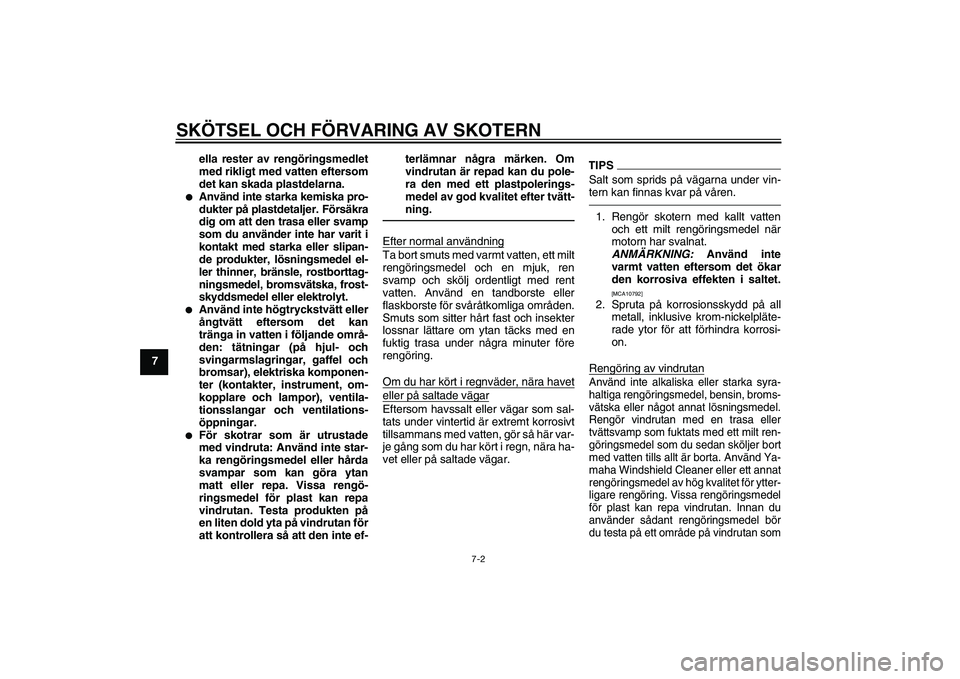

SKÖTSEL OCH FÖRVARING AV SKOTERN
7-2
7ella rester av rengöringsmedlet
med rikligt med vatten eftersom
det kan skada plastdelarna.
●
Använd inte starka kemiska pro-
dukter på plastdetaljer. Försäkra
dig om att den trasa eller svamp
som du använder inte har varit i
kontakt med starka eller slipan-
de produkter, lösningsmedel el-
ler thinner, bränsle, rostborttag-
ningsmedel, bromsvätska, frost-
skyddsmedel eller elektrolyt.
●
Använd inte högtryckstvätt eller
ångtvätt eftersom det kan
tränga in vatten i följande områ-
den: tätningar (på hjul- och
svingarmslagringar, gaffel och
bromsar), elektriska komponen-
ter (kontakter, instrument, om-
kopplare och lampor), ventila-
tionsslangar och ventilations-
öppningar.
●
För skotrar som är utrustade
med vindruta: Använd inte star-
ka rengöringsmedel eller hårda
svampar som kan göra ytan
matt eller repa. Vissa rengö-
ringsmedel för plast kan repa
vindrutan. Testa produkten på
en liten dold yta på vindrutan för
att kontrollera så att den inte ef- terlämnar några märken. Om
vindrutan är repad kan du pole-
ra den med ett plastpolerings-
medel av god kvalitet efter tvätt-
ning.
Efter normal användningTa bort smuts med varmt vatten, ett milt
rengöringsmedel och en mjuk, ren
svamp och skölj ordentligt med rent
vatten. Använd en tandborste eller
flaskborste för svåråtkomliga områden.
Smuts som sitter hårt fast och insekter
lossnar lättare om ytan täcks med en
fuktig trasa under några minuter före
rengöring.
Om du har kört i regnväder, nära haveteller på saltade vägarEftersom havssalt eller vägar som sal-
tats under vintertid är extremt korrosivt
tillsammans med vatten, gör så här var-
je gång som du har kört i regn, nära ha-
vet eller på saltade vägar.
TIPSSalt som sprids på vägarna under vin-
tern kan finnas kvar på våren.1. Rengör skotern med kallt vatten
och ett milt rengöringsmedel när
motorn har svalnat.
ANMÄRKNING: Använd inte
varmt vatten eftersom det ökar
den korrosiva effekten i saltet.
[MCA10792]
2. Spruta på korrosionsskydd på all metall, inklusive krom-nickelpläte-
rade ytor för att förhindra korrosi-
on.
Rengöring av vindrutanAnvänd inte alkaliska eller starka syra-
haltiga rengöringsmedel, bensin, broms-
vätska eller något annat lösningsmedel.
Rengör vindrutan med en trasa eller
tvättsvamp som fuktats med ett milt ren-
göringsmedel som du sedan sköljer bort
med vatten tills allt är borta. Använd Ya-
maha Windshield Cleaner eller ett annat
rengöringsmedel av hög kvalitet för ytter-
ligare rengöring. Vissa rengöringsmedel
för plast kan repa vindrutan. Innan du
använder sådant rengöringsmedel bör
du testa på ett område på vindrutan som
U1SDM1.book Page 2 Monday, November 18, 2013 10:41 AM

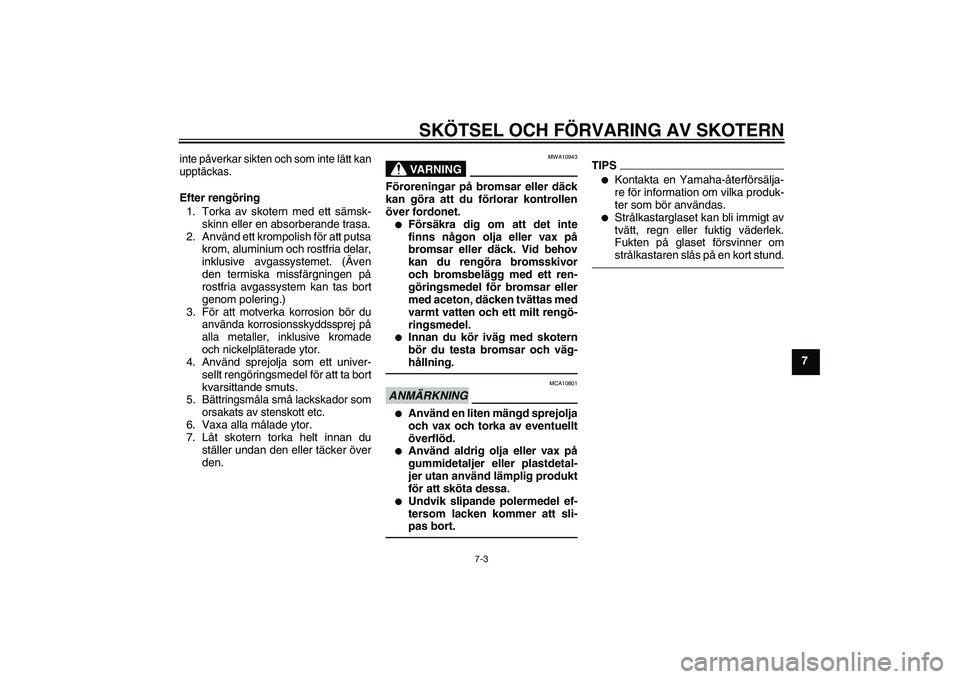

SKÖTSEL OCH FÖRVARING AV SKOTERN
7-3
7
inte påverkar sikten och som inte lätt kan
upptäckas.Efter rengöring1. Torka av skotern med ett sämsk- skinn eller en absorberande trasa.
2. Använd ett krompolish för att putsa krom, aluminium och rostfria delar,
inklusive avgassystemet. (Även
den termiska missfärgningen på
rostfria avgassystem kan tas bort
genom polering.)3. För att motverka korrosion bör du använda korrosionsskyddssprej på
alla metaller, inklusive kromade
och nickelpläterade ytor.4. Använd sprejolja som ett univer-
sellt rengöringsmedel för att ta bort
kvarsittande smuts.5. Bättringsmåla små lackskador som orsakats av stenskott etc.6. Vaxa alla målade ytor.
7. Låt skotern torka helt innan duställer undan den eller täcker över
den.
VA R N I N G
MWA10943
Föroreningar på bromsar eller däck
kan göra att du förlorar kontrollen
över fordonet.●
Försäkra dig om att det inte
finns någon olja eller vax på
bromsar eller däck. Vid behov
kan du rengöra bromsskivor
och bromsbelägg med ett ren-
göringsmedel för bromsar eller
med aceton, däcken tvättas med
varmt vatten och ett milt rengö-
ringsmedel.
●
Innan du kör iväg med skotern
bör du testa bromsar och väg-
hållning.
ANMÄRKNING
MCA10801
●
Använd en liten mängd sprejolja
och vax och torka av eventuellt
överflöd.
●
Använd aldrig olja eller vax på
gummidetaljer eller plastdetal-
jer utan använd lämplig produkt
för att sköta dessa.
●
Undvik slipande polermedel ef-
tersom lacken kommer att sli-
pas bort.
TIPS●
Kontakta en Yamaha-återförsälja-
re för information om vilka produk-
ter som bör användas.
●
Strålkastarglaset kan bli immigt av
tvätt, regn eller fuktig väderlek.
Fukten på glaset försvinner om
strålkastaren slås på en kort stund.
U1SDM1.book Page 3 Monday, November 18, 2013 10:41 AM

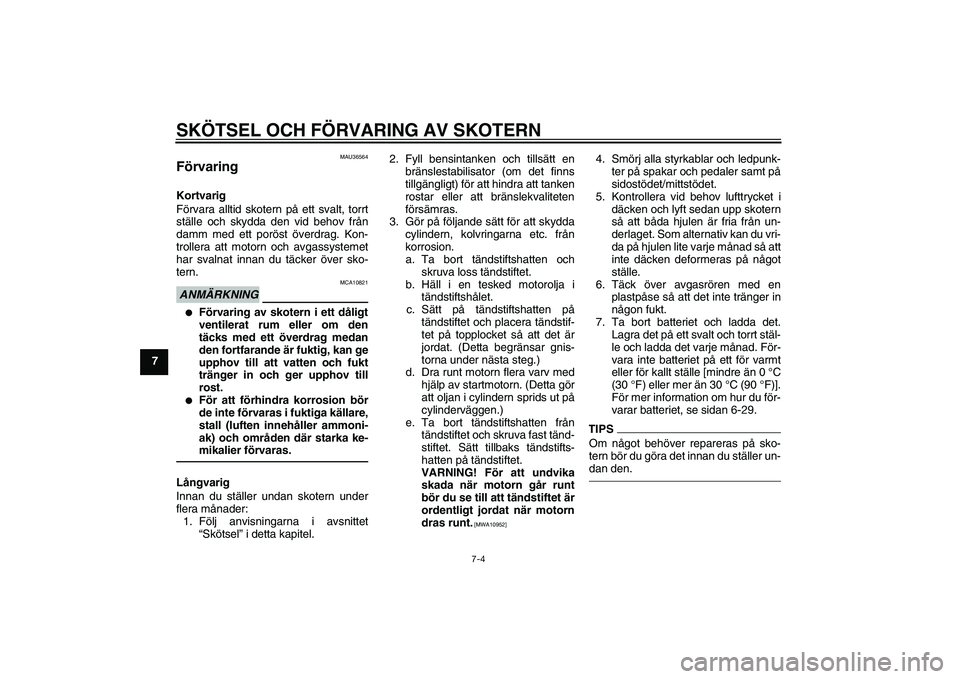

SKÖTSEL OCH FÖRVARING AV SKOTERN
7-4
7
MAU36564
Förvaring Kortvarig
Förvara alltid skotern på ett svalt, torrt
ställe och skydda den vid behov från
damm med ett poröst överdrag. Kon-
trollera att motorn och avgassystemet
har svalnat innan du täcker över sko-
tern.ANMÄRKNING
MCA10821
●
Förvaring av skotern i ett dåligt
ventilerat rum eller om den
täcks med ett överdrag medan
den fortfarande är fuktig, kan ge
upphov till att vatten och fukt
tränger in och ger upphov till
rost.
●
För att förhindra korrosion bör
de inte förvaras i fuktiga källare,
stall (luften innehåller ammoni-
ak) och områden där starka ke-
mikalier förvaras.
Långvarig
Innan du ställer undan skotern under
flera månader:1. Följ anvisningarna i avsnittet “Skötsel” i detta kapitel. 2. Fyll bensintanken och tillsätt en
bränslestabilisator (om det finns
tillgängligt) för att hindra att tanken
rostar eller att bränslekvaliteten
försämras.
3. Gör på följande sätt för att skydda
cylindern, kolvringarna etc. från
korrosion.a. Ta bort tändstiftshatten och
skruva loss tändstiftet.
b. Häll i en tesked motorolja i tändstiftshålet.
c. Sätt på tändstiftshatten på tändstiftet och placera tändstif-
tet på topplocket så att det är
jordat. (Detta begränsar gnis-
torna under nästa steg.)
d. Dra runt motorn flera varv med
hjälp av startmotorn. (Detta gör
att oljan i cylindern sprids ut på
cylinderväggen.)
e. Ta bort tändstiftshatten från tändstiftet och skruva fast tänd-
stiftet. Sätt tillbaks tändstifts-
hatten på tändstiftet.
VARNING! För att undvika skada när motorn går runt
bör du se till att tändstiftet är
ordentligt jordat när motorn
dras runt.
[MWA10952]
4. Smörj alla styrkablar och ledpunk-
ter på spakar och pedaler samt på
sidostödet/mittstödet.
5. Kontrollera vid behov lufttrycket i däcken och lyft sedan upp skotern
så att båda hjulen är fria från un-
derlaget. Som alternativ kan du vri-
da på hjulen lite varje månad så att
inte däcken deformeras på något
ställe.
6. Täck över avgasrören med en plastpåse så att det inte tränger in
någon fukt.
7. Ta bort batteriet och ladda det. Lagra det på ett svalt och torrt stäl-
le och ladda det varje månad. För-
vara inte batteriet på ett för varmt
eller för kallt ställe [mindre än 0 °C
(30 °F) eller mer än 30 °C (90 °F)].
För mer information om hur du för-
varar batteriet, se sidan 6-29.TIPSOm något behöver repareras på sko-
tern bör du göra det innan du ställer un-
dan den.
U1SDM1.book Page 4 Monday, November 18, 2013 10:41 AM

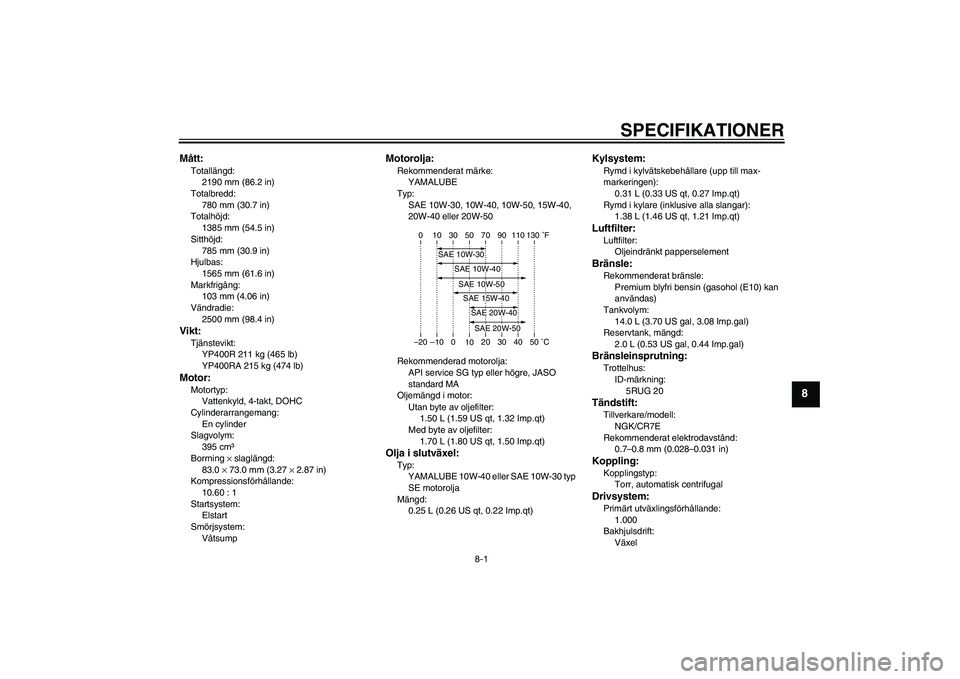

SPECIFIKATIONER
8-1
8
Mått:Totallängd:2190 mm (86.2 in)
Totalbredd:
780 mm (30.7 in)
Totalhöjd: 1385 mm (54.5 in)
Sitthöjd: 785 mm (30.9 in)
Hjulbas:
1565 mm (61.6 in)
Markfrigång: 103 mm (4.06 in)
Vändradie: 2500 mm (98.4 in)Vikt:Tjänstevikt:YP400R 211 kg (465 lb)
YP400RA 215 kg (474 lb)Motor:Motortyp:Vattenkyld, 4-takt, DOHC
Cylinderarrangemang:
En cylinder
Slagvolym: 395 cm ³
Borrning × slaglängd:
83.0 × 73.0 mm (3.27 × 2.87 in)
Kompressionsförhållande:
10.60 : 1
Startsystem: Elstart
Smörjsystem: Våtsump
Motorolja:Rekommenderat märke:YAMALUBE
Typ:
SAE 10W-30, 10W-40, 10W-50, 15W-40,
20W-40 eller 20W-50
Rekommenderad motorolja: API service SG typ eller högre, JASO
standard MA
Oljemängd i motor:
Utan byte av oljefilter:1.50 L (1.59 US qt, 1.32 Imp.qt)
Med byte av oljefilter:
1.70 L (1.80 US qt, 1.50 Imp.qt)Olja i slutväxel:Typ:YAMALUBE 10W-40 eller SAE 10W-30 typ SE motorolja
Mängd: 0.25 L (0.26 US qt, 0.22 Imp.qt)
Kylsystem:Rymd i kylvätskebehållare (upp till max-
markeringen):0.31 L (0.33 US qt, 0.27 Imp.qt)
Rymd i kylare (inklusive alla slangar): 1.38 L (1.46 US qt, 1.21 Imp.qt)Luftfilter:Luftfilter:Oljeindränkt papperselementBränsle:Rekommenderat bränsle:
Premium blyfri bensin (gasohol (E10) kan
användas)
Tankvolym:
14.0 L (3.70 US gal, 3.08 Imp.gal)
Reservtank, mängd: 2.0 L (0.53 US gal, 0.44 Imp.gal)Bränsleinsprutning:Trottelhus:
ID-märkning:5RUG 20Tändstift:Tillverkare/modell: NGK/CR7E
Rekommenderat elektrodavstånd: 0.7 –0.8 mm (0.028 –0.031 in)Koppling:Kopplingstyp:
Torr, automatisk centrifugalDrivsystem:Primärt utväxlingsförhållande:
1.000
Bakhjulsdrift: Växel
–20 –10 0 1020 30 40 50 C
10 30 50 70 90 110
0 130 F
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
U1SDM1.book Page 1 Monday, November 18, 2013 10:41 AM

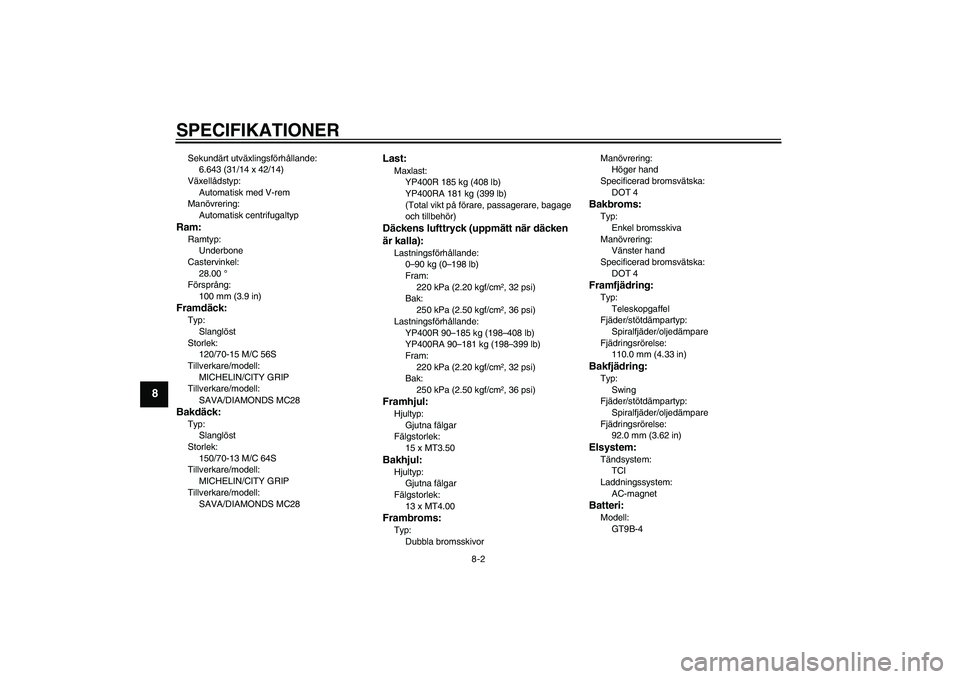

SPECIFIKATIONER
8-2
8
Sekundärt utväxlingsförhållande:6.643 (31/14 x 42/14)
Växellådstyp: Automatisk med V-rem
Manövrering:
Automatisk centrifugaltypRam:Ramtyp:Underbone
Castervinkel:
28.00 °
Försprång: 100 mm (3.9 in)Framdäck:Typ:
Slanglöst
Storlek: 120/70-15 M/C 56S
Tillverkare/modell: MICHELIN/CITY GRIP
Tillverkare/modell:
SAVA/DIAMONDS MC28Bakdäck:Typ:Slanglöst
Storlek:
150/70-13 M/C 64S
Tillverkare/modell: MICHELIN/CITY GRIP
Tillverkare/modell: SAVA/DIAMONDS MC28
Last:Maxlast:YP400R 185 kg (408 lb)
YP400RA 181 kg (399 lb)
(Total vikt på förare, passagerare, bagage
och tillbehör)Däckens lufttryck (uppmätt när däcken
är kalla):Lastningsförhållande:0–90 kg (0 –198 lb)
Fram:
220 kPa (2.20 kgf/cm ², 32 psi)
Bak: 250 kPa (2.50 kgf/cm ², 36 psi)
Lastningsförhållande: YP400R 90 –185 kg (198 –408 lb)
YP400RA 90 –181 kg (198–399 lb)
Fram: 220 kPa (2.20 kgf/cm ², 32 psi)
Bak:
250 kPa (2.50 kgf/cm ², 36 psi)Framhjul:Hjultyp:
Gjutna fälgar
Fälgstorlek:
15 x MT3.50Bakhjul:Hjultyp:Gjutna fälgar
Fälgstorlek:
13 x MT4.00Frambroms:Typ:Dubbla bromsskivor Manövrering:
Höger hand
Specificerad bromsvätska: DOT 4
Bakbroms:Typ:Enkel bromsskiva
Manövrering: Vänster hand
Specificerad bromsvätska:
DOT 4Framfjädring:Typ:Teleskopgaffel
Fjäder/stötdämpartyp:
Spiralfjäder/oljedämpare
Fjädringsrörelse: 110.0 mm (4.33 in)Bakfjädring:Typ:
Swing
Fjäder/stötdämpartyp: Spiralfjäder/oljedämpare
Fjädringsrörelse: 92.0 mm (3.62 in)Elsystem:Tändsystem:TCI
Laddningssystem: AC-magnetBatteri:Modell:GT9B-4
U1SDM1.book Page 2 Monday, November 18, 2013 10:41 AM

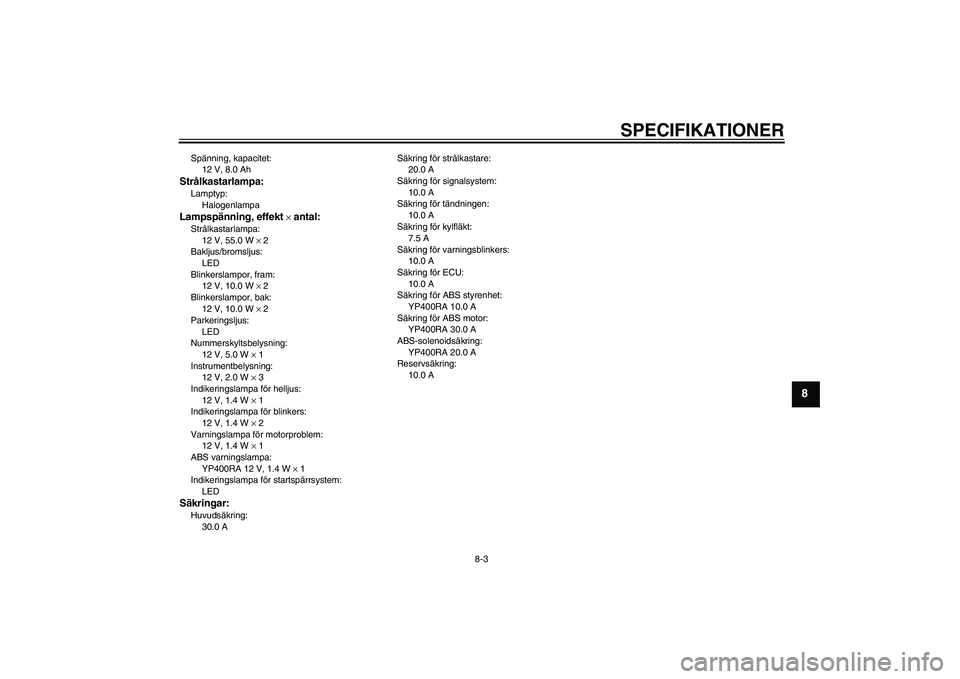

SPECIFIKATIONER
8-3
8
Spänning, kapacitet:12 V, 8.0 AhStrålkastarlampa:Lamptyp:
HalogenlampaLampspänning, effekt
× antal:
Strålkastarlampa:12 V, 55.0 W × 2
Bakljus/bromsljus:
LED
Blinkerslampor, fram: 12 V, 10.0 W × 2
Blinkerslampor, bak: 12 V, 10.0 W × 2
Parkeringsljus:
LED
Nummerskyltsbelysning: 12 V, 5.0 W × 1
Instrumentbelysning: 12 V, 2.0 W × 3
Indikeringslampa för helljus:
12 V, 1.4 W × 1
Indikeringslampa för blinkers: 12 V, 1.4 W × 2
Varningslampa för motorproblem: 12 V, 1.4 W × 1
ABS varningslampa:
YP400RA 12 V, 1.4 W × 1
Indikeringslampa för startspärrsystem: LEDSäkringar:Huvudsäkring:
30.0 A Säkring för strålkastare:
20.0 A
Säkring för signalsystem: 10.0 A
Säkring för tändningen:
10.0 A
Säkring för kylfläkt: 7.5 A
Säkring för varningsblinkers: 10.0 A
Säkring för ECU:
10.0 A
Säkring för ABS styrenhet: YP400RA 10.0 A
Säkring för ABS motor: YP400RA 30.0 A
ABS-solenoidsäkring:
YP400RA 20.0 A
Reservsäkring: 10.0 A
U1SDM1.book Page 3 Monday, November 18, 2013 10:41 AM

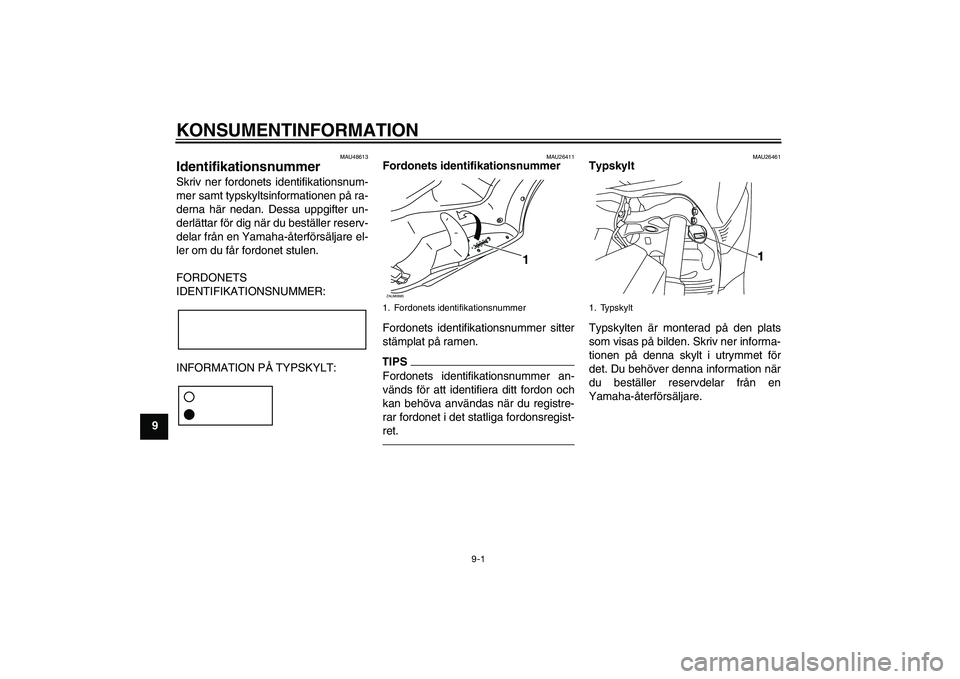

KONSUMENTINFORMATION
9-1
9
MAU48613
Identifikationsnummer Skriv ner fordonets identifikationsnum-
mer samt typskyltsinformationen på ra-
derna här nedan. Dessa uppgifter un-
derlättar för dig när du beställer reserv-
delar från en Yamaha-återförsäljare el-
ler om du får fordonet stulen.
FORDONETS
IDENTIFIKATIONSNUMMER:
INFORMATION PÅ TYPSKYLT:
MAU26411
Fordonets identifikationsnummer
Fordonets identifikationsnummer sitter
stämplat på ramen.TIPSFordonets identifikationsnummer an-
vänds för att identifiera ditt fordon och
kan behöva användas när du registre-
rar fordonet i det statliga fordonsregist-
ret.
MAU26461
Typskylt
Typskylten är monterad på den plats
som visas på bilden. Skriv ner informa-
tionen på denna skylt i utrymmet för
det. Du behöver denna information när
du beställer reservdelar från en
Yamaha-återförsäljare.
1. Fordonets identifikationsnummerZAUM0683
1
1. Typskylt
U1SDM1.book Page 1 Monday, November 18, 2013 10:41 AM

10-1
10
REGISTER
AABS (för ABS-modeller) ........................ 3-12
ABS varningslampa (för ABS-modeller)................................ 3-4
Acceleration och retardation .................. 5-3
Avbländningskontakt ............................ 3-11
Avstängningssystem för tändkrets ....... 3-19BBakljus/bromsljus ................................. 6-33
Batteri ................................................... 6-29
Blinkerslampa (bak), byte ..................... 6-33
Blinkerslampor, fram ............................ 6-33
Blinkersomkopplare.............................. 3-11
Bromshandtag, bak .............................. 3-12
Bromshandtag, fram............................. 3-11
Bromshandtag, smörjning .................... 6-27
Bromsvätska, byte................................ 6-26
Bromsvätskenivå, kontroll av ............... 6-24
Bränsle.................................................. 3-14
Bränsleförbrukning, tips för att sänka .... 5-4DDelarnas placering .................................. 2-1
Däck ..................................................... 6-21FFelsökning ............................................ 6-35
Felsökningsschema .............................. 6-36
Fordonets identifikationsnummer ........... 9-1
Framgaffel, kontroll av .......................... 6-28
Främre och bakre bromshandtagets spel, kontrollera .......................................... 6-23
Försiktighet med matta färger ................ 7-1
Förvaring................................................. 7-4
Förvaringsfack ...................................... 3-16
GGashandtagets spel, kontroll ............... 6-20
Gashandtag och kabel, kontroll av och smörjning................... 6-26HHastighetsmätare ................................... 3-5
Hjul ....................................................... 6-22
Hjullager, kontroll av ............................ 6-29
Huvudströmbrytare/styrlås .................... 3-2IIdentifikationsnummer............................ 9-1
Inbromsning ........................................... 5-3
Indikeringslampa för helljus ................... 3-4
Indikeringslampa för startspärrsystem... 3-4
Indikeringslampor för blinkers................ 3-3
Indikeringslampor och varningslampor .................................... 3-3
Information om säker körning ................ 1-5
Inkörning av motorn ............................... 5-4
Ivägkörning............................................. 5-2KKablar, kontroll av och smörjning ........ 6-26
Katalysatorer ........................................ 3-15
Kontroll av bromsbelägg, fram och bak ...................................... 6-24
Kylvätska .............................................. 6-16LLjusblinkknapp ..................................... 3-11
Luftfilter, dräneringsslangar och f ilter i V-remshuset .............................. 6-18MMittstöd och sidostöd,
kontroll och smörjning ....................... 6-27 Motorolja och oljefilter .......................... 6-13
Multi-funktionsdisplay ............................ 3-6
NNummerskyltsbelysning,
byte av lampa ..................................... 6-34OOlja i slutväxel....................................... 6-15
Omkopplare på styrhandtagen ............. 3-10PPaneler, lossa och sätta fast .................. 6-8
Parkering................................................. 5-5
Parkeringsljus ....................................... 6-35SSadel..................................................... 3-16
Sidostöd ............................................... 3-18
Signalknapp .......................................... 3-11
Skötsel .................................................... 7-1
Skötsel och smörjning, regelbunden ...... 6-4
Specifikationer ........................................ 8-1
Start av motorn ....................................... 5-1
Startknapp ............................................ 3-11
Startspärrsystem .................................... 3-1
Strålkastarlampa, byta .......................... 6-32
Styrning, kontroll av .............................. 6-29
Stöldlarm (extra utrustning) .................. 3-10
Stötdämpare, justering ......................... 3-18
Säkerhetsinformation.............................. 1-1
Säkringar, byte...................................... 6-31TTanklock ............................................... 3-13
Typskylt .................................................. 9-1
Tändstift, kontroll av ............................. 6-11
U1SDM1.book Page 1 Monday, November 18, 2013 10:41 AM

REGISTER
10-2
10
UUnderhåll, emissionssystem ................... 6-3VVarningsblinkersomkopplare ................ 3-11
Varningslampa för motorproblem ........... 3-4
Varvräknare ............................................. 3-6
Ventilspel .............................................. 6-20
Verktygssats ........................................... 6-2
U1SDM1.book Page 2 Monday, November 18, 2013 10:41 AM
