REGELBUNDEN SKÖTSEL OCH JUSTERING
6-28
6

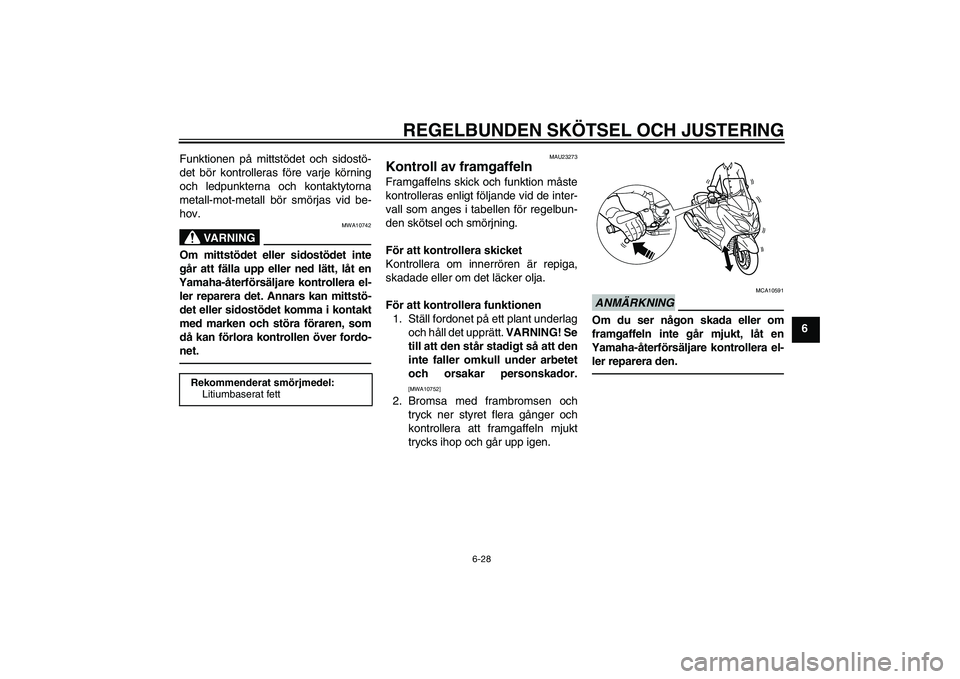

Funktionen på mittstödet och sidostö-
det bör kontrolleras före varje körning
och ledpunkterna och kontaktytorna
metall-mot-metall bör smörjas vid be-
hov.
VA R N I N G
MWA10742
Om mittstödet eller sidostödet inte
går att fälla upp eller ned lätt, låt en
Yamaha-återförsäljare kontrollera el- ler reparera det. Annars kan mittstö-
det eller sidostödet komma i kontakt
med marken och störa föraren, som
då kan förlora kontrollen över fordo-
net.
MAU23273
Kontroll av framgaffeln Framgaffelns skick och funktion måste
kontrolleras enligt följande vid de inter-
vall som anges i tabellen för regelbun-
den skötsel och smörjning.
För att kontrollera skicket
Kontrollera om innerrören är repiga,
skadade eller om det läcker olja.
För att kontrollera funktionen 1. Ställ fordonet på ett plant underlag och håll det upprätt. VARNING! Se
till att den står stadigt så att den
inte faller omkull under arbetet
och orsakar personskador.
[MWA10752]
2. Bromsa med frambromsen ochtryck ner styret flera gånger och
kontrollera att framgaffeln mjukt
trycks ihop och går upp igen.
ANMÄRKNING
MCA10591
Om du ser någon skada eller om
framgaffeln inte går mjukt, låt en
Yamaha-återförsäljare kontrollera el-
ler reparera den.
Rekommenderat smörjmedel:Litiumbaserat fett
U1SDM1.book Page 28 Monday, November 18, 2013 10:41 AM

REGELBUNDEN SKÖTSEL OCH JUSTERING
6-29
6
MAU45512

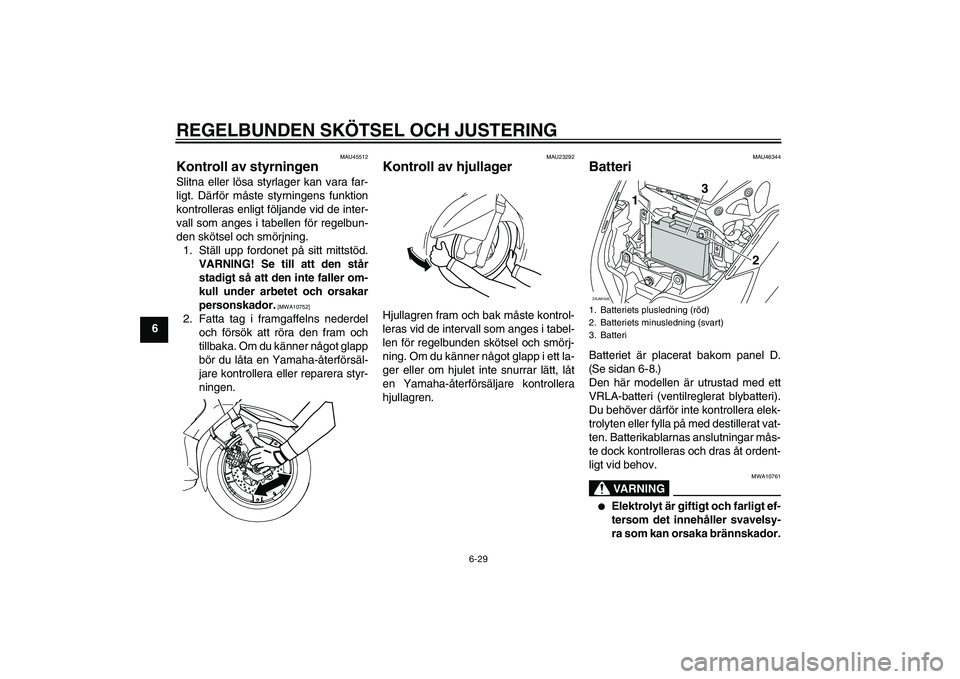

Kontroll av styrningen Slitna eller lösa styrlager kan vara far-
ligt. Därför måste styrningens funktion
kontrolleras enligt följande vid de inter-
vall som anges i tabellen för regelbun-
den skötsel och smörjning.1. Ställ upp fordonet på sitt mittstöd. VARNING! Se till att den står
stadigt så att den inte faller om-
kull under arbetet och orsakar
personskador.
[MWA10752]
2. Fatta tag i framgaffelns nederdeloch försök att röra den fram och
tillbaka. Om du känner något glapp
bör du låta en Yamaha-återförsäl-
jare kontrollera eller reparera styr-
ningen.
MAU23292
Kontroll av hjullager Hjullagren fram och bak måste kontrol-
leras vid de intervall som anges i tabel-
len för regelbunden skötsel och smörj-
ning. Om du känner något glapp i ett la-
ger eller om hjulet inte snurrar lätt, låt
en Yamaha-återförsäljare kontrollera
hjullagren.
MAU46344
Batteri Batteriet är placerat bakom panel D.
(Se sidan 6-8.)
Den här modellen är utrustad med ett
VRLA-batteri (ventilreglerat blybatteri).
Du behöver därför inte kontrollera elek-
trolyten eller fylla på med destillerat vat-
ten. Batterikablarnas anslutningar mås-
te dock kontrolleras och dras åt ordent-
ligt vid behov.
VA R N I N G
MWA10761
●
Elektrolyt är giftigt och farligt ef-
tersom det innehåller svavelsy-
ra som kan orsaka brännskador.
1. Batteriets plusledning (röd)
2. Batteriets minusledning (svart)
3. BatteriZAUM1035
2
1
3
U1SDM1.book Page 29 Monday, November 18, 2013 10:41 AM

REGELBUNDEN SKÖTSEL OCH JUSTERING
6-30
6

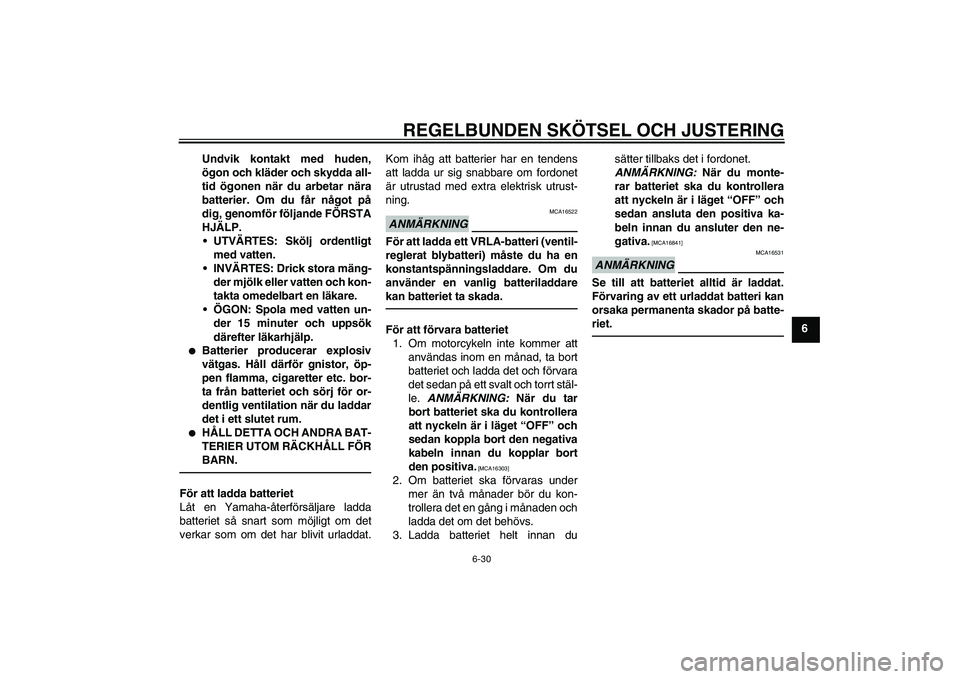

Undvik kontakt med huden,
ögon och kläder och skydda all-
tid ögonen när du arbetar nära
batterier. Om du får något på
dig, genomför följande FÖRSTA
HJÄLP.
UTVÄRTES: Skölj ordentligt med vatten.
INVÄRTES: Drick stora mäng- der mjölk eller vatten och kon-
takta omedelbart en läkare.
ÖGON: Spola med vatten un- der 15 minuter och uppsök
därefter läkarhjälp.
●
Batterier producerar explosiv
vätgas. Håll därför gnistor, öp-
pen flamma, cigaretter etc. bor-
ta från batteriet och sörj för or-
dentlig ventilation när du laddar
det i ett slutet rum.
●
HÅLL DETTA OCH ANDRA BAT-
TERIER UTOM RÄCKHÅLL FÖR
BARN.
För att ladda batteriet
Låt en Yamaha-återförsäljare ladda
batteriet så snart som möjligt om det
verkar som om det har blivit urladdat. Kom ihåg att batterier har en tendens
att ladda ur sig snabbare om fordonet
är utrustad med extra elektrisk utrust-
ning.
ANMÄRKNING
MCA16522
För att ladda ett VRLA-batteri (ventil-
reglerat blybatteri) måste du ha en
konstantspänningsladdare. Om du
använder en vanlig batteriladdare
kan batteriet ta skada.För att förvara batteriet
1. Om motorcykeln inte kommer att användas inom en månad, ta bort
batteriet och ladda det och förvara
det sedan på ett svalt och torrt stäl-
le. ANMÄRKNING: När du tar
bort batteriet ska du kontrollera
att nyckeln är i läget “OFF” och
sedan koppla bort den negativa
kabeln innan du kopplar bort
den positiva.
[MCA16303]
2. Om batteriet ska förvaras under mer än två månader bör du kon-
trollera det en gång i månaden och
ladda det om det behövs.
3. Ladda batteriet helt innan du sätter tillbaks det i fordonet.
ANMÄRKNING: När du monte-
rar batteriet ska du kontrollera
att nyckeln är i läget “OFF” och
sedan ansluta den positiva ka-
beln innan du ansluter den ne-
gativa.
[MCA16841]
ANMÄRKNING
MCA16531
Se till att batteriet alltid är laddat.
Förvaring av ett urladdat batteri kan
orsaka permanenta skador på batte-
riet.
U1SDM1.book Page 30 Monday, November 18, 2013 10:41 AM

REGELBUNDEN SKÖTSEL OCH JUSTERING
6-31
6
MAUM3091

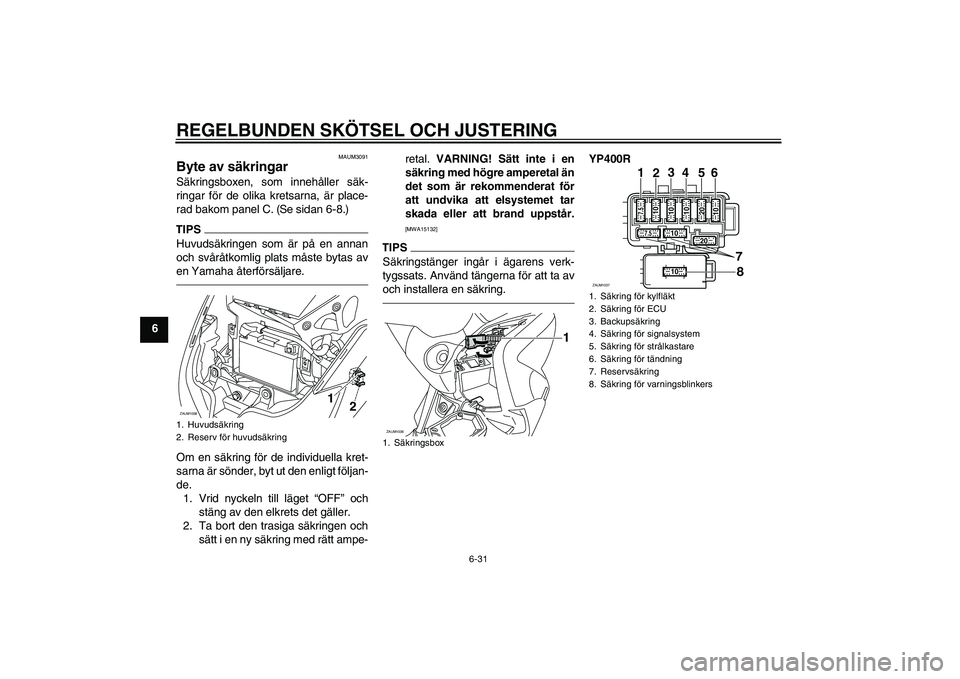

Byte av säkringar Säkringsboxen, som innehåller säk-
ringar för de olika kretsarna, är place-
rad bakom panel C. (Se sidan 6-8.)TIPSHuvudsäkringen som är på en annan
och svåråtkomlig plats måste bytas av
en Yamaha återförsäljare.Om en säkring för de individuella kret-
sarna är sönder, byt ut den enligt följan-
de.1. Vrid nyckeln till läget “OFF” och stäng av den elkrets det gäller.
2. Ta bort den trasiga säkringen och sätt i en ny säkring med rätt ampe- retal.
VARNING! Sätt inte i en
säkring med högre amperetal än
det som är rekommenderat för
att undvika att elsystemet tar
skada eller att brand uppstår.
[MWA15132]
TIPSSäkringstänger ingår i ägarens verk-
tygssats. Använd tängerna för att ta av
och installera en säkring.
YP400R
1. Huvudsäkring
2. Reserv för huvudsäkringZAUM1058
1 1
2
1. SäkringsboxZAUM1036
1
1. Säkring för kylfläkt
2. Säkring för ECU
3. Backupsäkring
4. Säkring för signalsystem
5. Säkring för strålkastare
6. Säkring för tändning
7. Reservsäkring
8. Säkring för varningsblinkersZAUM1037
7
1
2
3
4
5
620
10
1020
10 10
10 10
7.57.5
U1SDM1.book Page 31 Monday, November 18, 2013 10:41 AM

REGELBUNDEN SKÖTSEL OCH JUSTERING
6-32
6

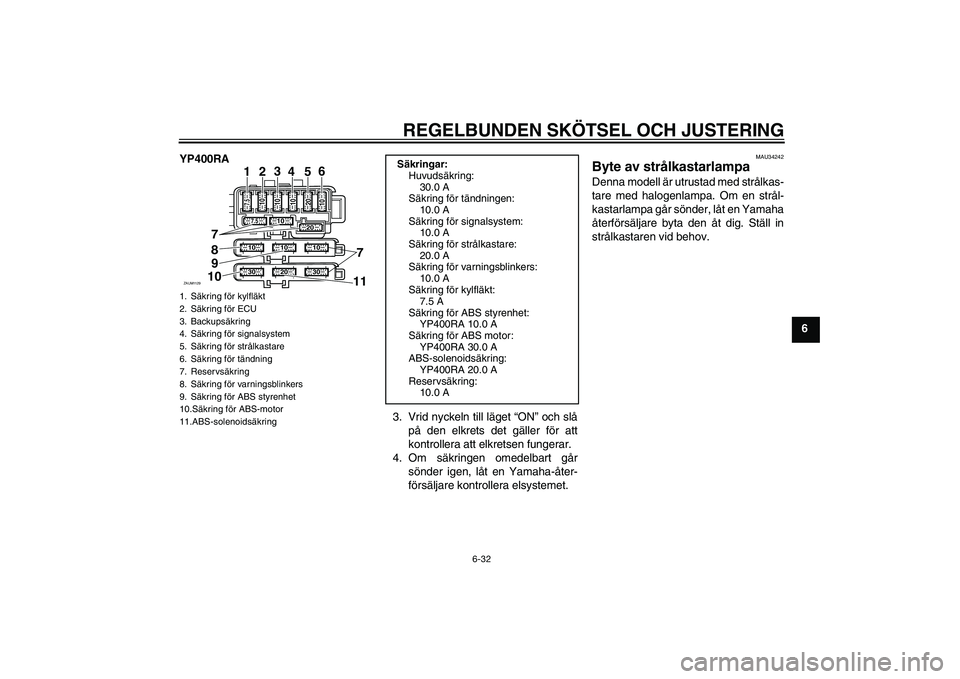

YP400RA
3. Vrid nyckeln till läget “ON” och slåpå den elkrets det gäller för att
kontrollera att elkretsen fungerar.
4. Om säkringen omedelbart går sönder igen, låt en Yamaha-åter-
försäljare kontrollera elsystemet.
MAU34242
Byte av strålkastarlampa Denna modell är utrustad med strålkas-
tare med halogenlampa. Om en strål-
kastarlampa går sönder, låt en Yamaha
återförsäljare byta den åt dig. Ställ in
strålkastaren vid behov.
1. Säkring för kylfläkt
2. Säkring för ECU
3. Backupsäkring
4. Säkring för signalsystem
5. Säkring för strålkastare
6. Säkring för tändning
7. Reservsäkring
8. Säkring för varningsblinkers
9. Säkring för ABS styrenhet
10.Säkring för ABS-motor
11.ABS-solenoidsäkringZAUM1129
10
10
10
20
30
30
7
7
11
1
2
3 4 56
20
1020
10 10
10 10
7.57.5
9
10
Säkringar:
Huvudsäkring:
30.0 A
Säkring för tändningen:
10.0 A
Säkring för signalsystem: 10.0 A
Säkring för strålkastare: 20.0 A
Säkring för varningsblinkers:
10.0 A
Säkring för kylfläkt: 7.5 A
Säkring för ABS styrenhet: YP400RA 10.0 A
Säkring för ABS motor:
YP400RA 30.0 A
ABS-solenoidsäkring: YP400RA 20.0 A
Reservsäkring: 10.0 A
U1SDM1.book Page 32 Monday, November 18, 2013 10:41 AM

REGELBUNDEN SKÖTSEL OCH JUSTERING
6-33
6
MAU24182

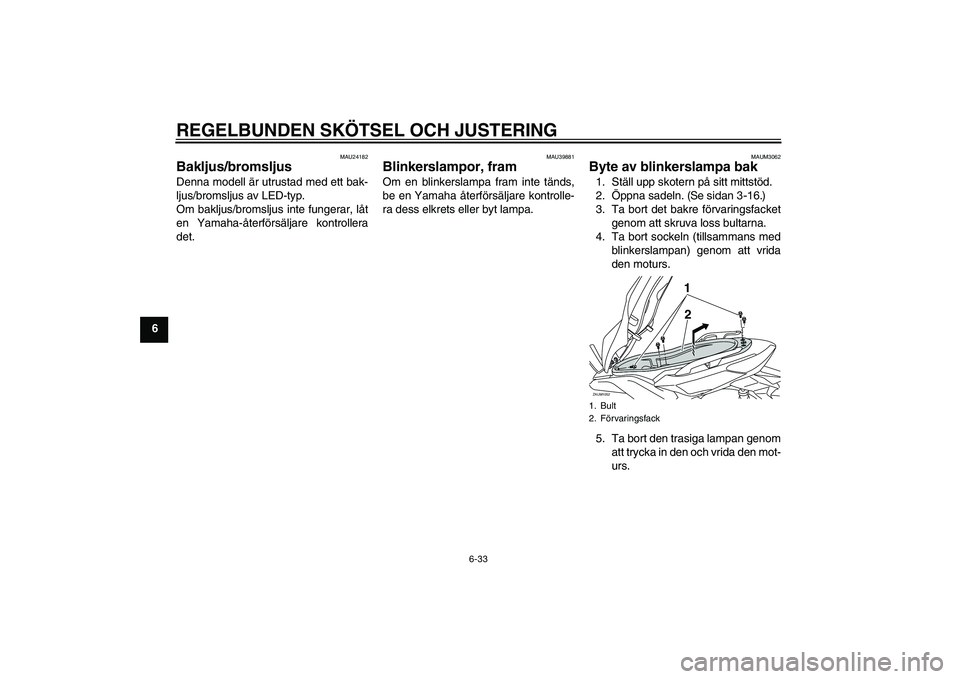

Bakljus/bromsljus Denna modell är utrustad med ett bak-
ljus/bromsljus av LED-typ.
Om bakljus/bromsljus inte fungerar, låt
en Yamaha-återförsäljare kontrollera
det.
MAU39881
Blinkerslampor, fram Om en blinkerslampa fram inte tänds,
be en Yamaha återförsäljare kontrolle-
ra dess elkrets eller byt lampa.
MAUM3062
Byte av blinkerslampa bak 1. Ställ upp skotern på sitt mittstöd.
2. Öppna sadeln. (Se sidan 3-16.)
3. Ta bort det bakre förvaringsfacket genom att skruva loss bultarna.
4. Ta bort sockeln (tillsammans med blinkerslampan) genom att vrida
den moturs.
5. Ta bort den trasiga lampan genom att trycka in den och vrida den mot-
urs.1. Bult
2. FörvaringsfackZAUM1052
1
2
U1SDM1.book Page 33 Monday, November 18, 2013 10:41 AM

REGELBUNDEN SKÖTSEL OCH JUSTERING
6-34
6

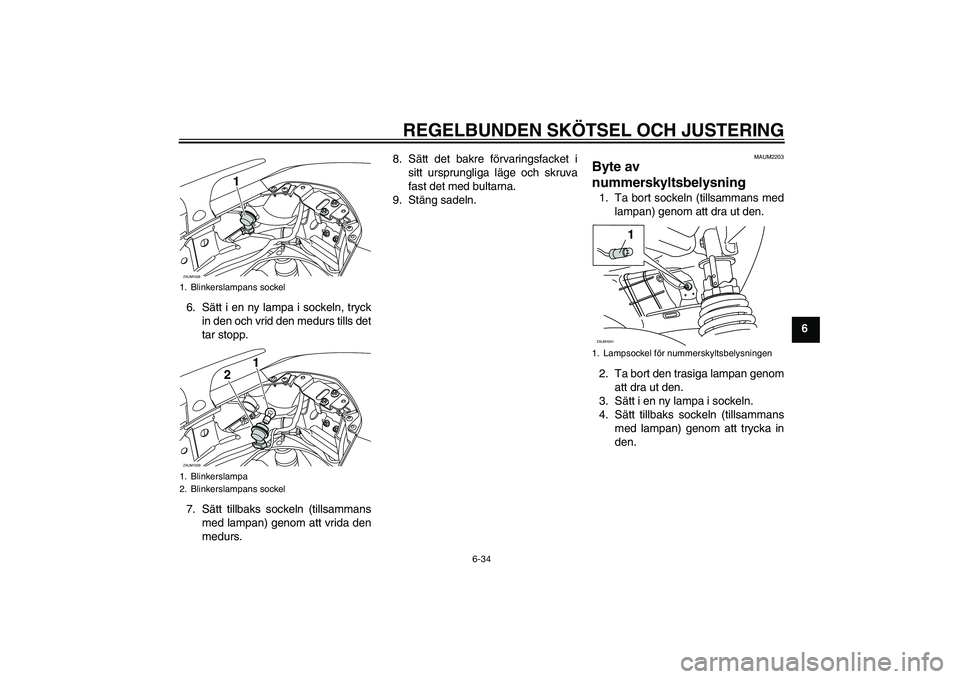

6. Sätt i en ny lampa i sockeln, tryck
in den och vrid den medurs tills det
tar stopp.
7. Sätt tillbaks sockeln (tillsammans med lampan) genom att vrida den
medurs. 8. Sätt det bakre förvaringsfacket i
sitt ursprungliga läge och skruva
fast det med bultarna.
9. Stäng sadeln.
MAUM2203
Byte av
nummerskyltsbelysning 1. Ta bort sockeln (tillsammans med lampan) genom att dra ut den.
2. Ta bort den trasiga lampan genom att dra ut den.
3. Sätt i en ny lampa i sockeln.
4. Sätt tillbaks sockeln (tillsammans med lampan) genom att trycka in
den.
1. Blinkerslampans sockel
1. Blinkerslampa
2. Blinkerslampans sockelZAUM1038
1
ZAUM1039
1
2
1. Lampsockel för nummerskyltsbelysningenZAUM1041
1
U1SDM1.book Page 34 Monday, November 18, 2013 10:41 AM

REGELBUNDEN SKÖTSEL OCH JUSTERING
6-35
6
MAU54501

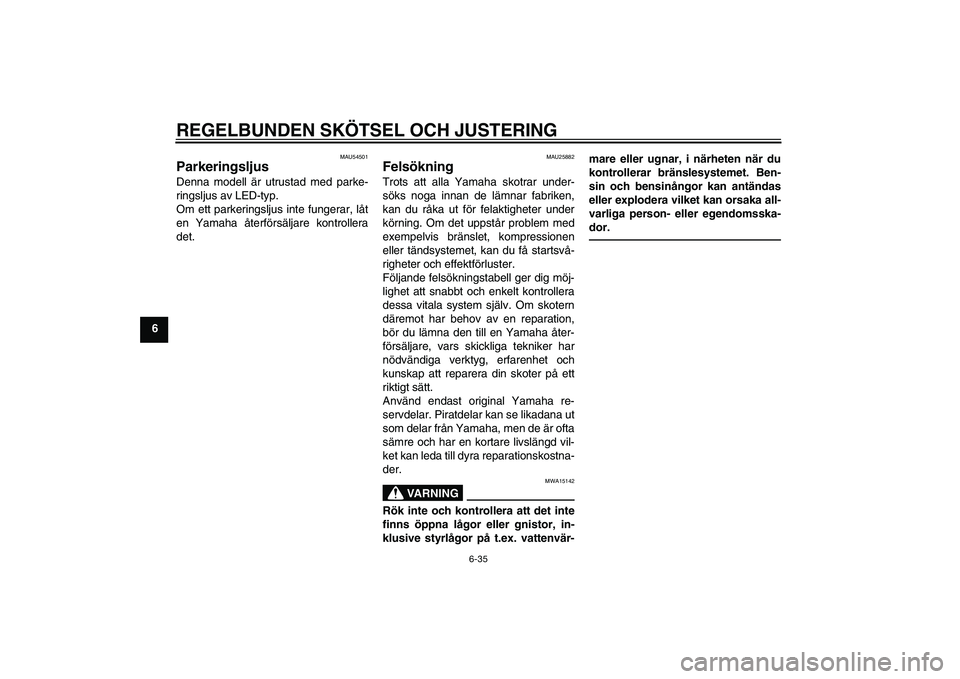

Parkeringsljus Denna modell är utrustad med parke-
ringsljus av LED-typ.
Om ett parkeringsljus inte fungerar, låt
en Yamaha återförsäljare kontrollera
det.
MAU25882
Felsökning Trots att alla Yamaha skotrar under-
söks noga innan de lämnar fabriken,
kan du råka ut för felaktigheter under
körning. Om det uppstår problem med
exempelvis bränslet, kompressionen
eller tändsystemet, kan du få startsvå-
righeter och effektförluster.
Följande felsökningstabell ger dig möj-
lighet att snabbt och enkelt kontrollera
dessa vitala system själv. Om skotern
däremot har behov av en reparation,
bör du lämna den till en Yamaha åter-
försäljare, vars skickliga tekniker har
nödvändiga verktyg, erfarenhet och
kunskap att reparera din skoter på ett
riktigt sätt.
Använd endast original Yamaha re-
servdelar. Piratdelar kan se likadana ut
som delar från Yamaha, men de är ofta
sämre och har en kortare livslängd vil-
ket kan leda till dyra reparationskostna-
der.
VA R N I N G
MWA15142
Rök inte och kontrollera att det inte
finns öppna lågor eller gnistor, in-
klusive styrlågor på t.ex. vattenvär-mare eller ugnar, i närheten när du
kontrollerar bränslesystemet. Ben-
sin och bensinångor kan antändas
eller explodera vilket kan orsaka all-
varliga person- eller egendomsska-
dor.
U1SDM1.book Page 35 Monday, November 18, 2013 10:41 AM

REGELBUNDEN SKÖTSEL OCH JUSTERING
6-36
6
MAU42706

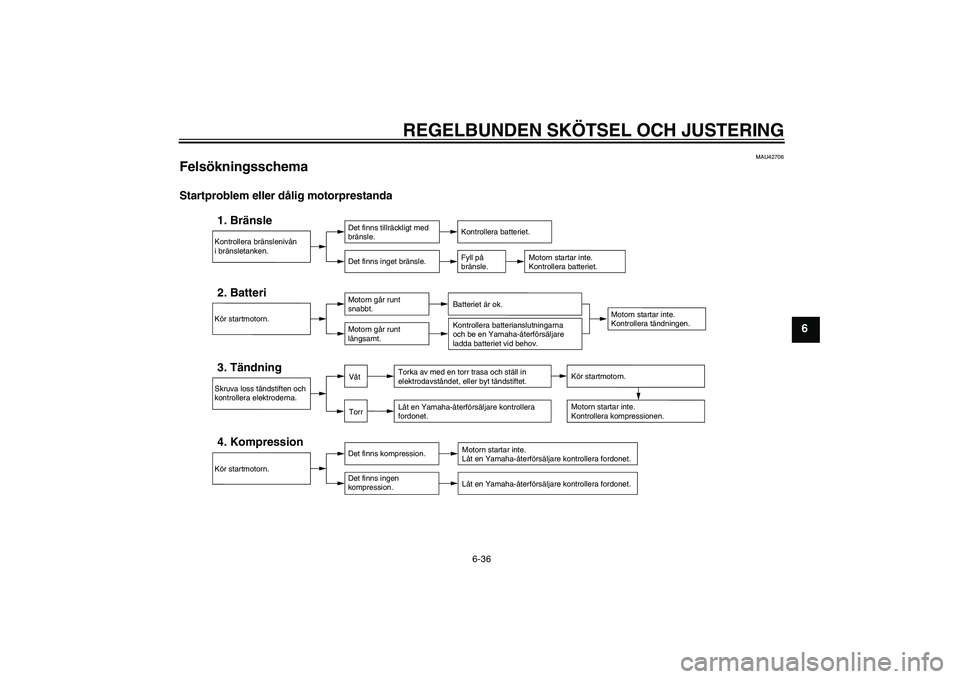

Felsökningsschema Startproblem eller dålig motorprestanda
1. BränsleKontrollera bränslenivån
i bränsletanken.
Kör startmotorn.
Kör startmotorn.Det finns ingen
kompression. Kör startmotorn.
Batteriet är ok.
Kontrollera batterianslutningarna
och be en Yamaha-återförsäljare
ladda batteriet vid behov.
Låt en Yamaha-återförsäljare kontrollera fordonet.
Låt en Yamaha-återförsäljare kontrollera
fordonet.
Det finns kompression. Det finns inget bränsle. Det finns tillräckligt med
bränsle. Kontrollera batteriet.
Fyll på
bränsle.
Torr Våt
Skruva loss tändstiften och
kontrollera elektroderna. Torka av med en torr trasa och ställ in
elektrodavståndet, eller byt tändstiftet.
Motorn startar inte.
Kontrollera kompressionen.Motorn startar inte.
Kontrollera tändningen.
Motorn startar inte.
Kontrollera batteriet.
Motorn går runt
långsamt. Motorn går runt
snabbt.
Motorn startar inte.
Låt en Yamaha-återförsäljare kontrollera fordonet.2. Batteri
3. Tändning
4. Kompression
U1SDM1.book Page 36 Monday, November 18, 2013 10:41 AM

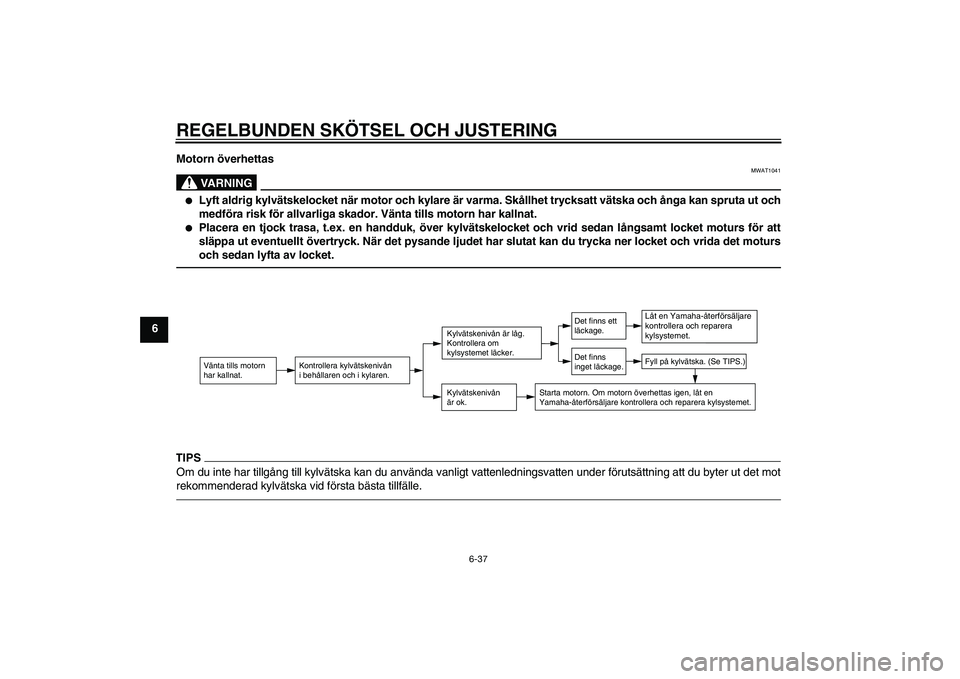

REGELBUNDEN SKÖTSEL OCH JUSTERING
6-37
6Motorn överhettas
VA R N I N G
MWAT1041
●
Lyft aldrig kylvätskelocket när motor och kylare är varma. Skållhet trycksatt vätska och ånga kan spruta ut och
medföra risk för allvarliga skador. Vänta tills motorn har kallnat.
●
Placera en tjock trasa, t.ex. en handduk, över kylvätskelocket och vrid sedan långsamt locket moturs för att
släppa ut eventuellt övertryck. När det pysande ljudet har slutat kan du trycka ner locket och vrida det moturs
och sedan lyfta av locket.
TIPSOm du inte har tillgång till kylvätska kan du använda vanligt vattenledningsvatten under förutsättning att du byter ut det mot
rekommenderad kylvätska vid första bästa tillfälle.
Fyll på kylvätska. (Se TIPS.)
Vänta tills motorn
har kallnat.
Kontrollera kylvätskenivån
i behållaren och i kylaren. Kylvätskenivån är låg.
Kontrollera om
kylsystemet läcker.
Kylvätskenivån
är ok.Det finns ett
läckage.
Låt en Yamaha-återförsäljare
kontrollera och reparera
kylsystemet.
Det finns
inget läckage.
Starta motorn. Om motorn överhettas igen, låt en
Yamaha-återförsäljare kontrollera och reparera kylsystemet.
U1SDM1.book Page 37 Monday, November 18, 2013 10:41 AM
