ESP YAMAHA XSR 900 2022 Bruksanvisningar (in Swedish)

Innehåll
Säkerhetsinformation....................... 1-1
Beskrivning ....................................... 2-1
Sedd från vänster ............................ 2-1
Sedd från höger........... .................... 2-2
Reglage och instrument .................. 2-3
Specialfunktioner ............................. 3-1
Farthållarsystem ........................... ... 3-1
“D-MODE” ....................................... 3-3
“TCS-MODE” ................................... 3-3
Snabbväxling ................................... 3-5
BC ................................................... 3-5
Instrument och
kontrollfunktioner ............................. 4-1
Startspärrsystem .......................... ... 4-1
Huvudströmbrytare/styrlås............... 4-2
Styrarmaturer .................................. 4-3
Indikeringslampor och varningslampor ............................ 4-5
Display............................................. 4-8
Inställningsmenyn MENU .............. 4-14
Kopplingshandtag.......................... 4-18
Växelpedal..................................... 4-18
Bromshandtag ............................... 4-18
Bromspedal ................................... 4-19
Bromsstyrsystem (BC)................... 4-19
Tanklock ........................................ 4-20
Bränsle .......................................... 4-21 Bränsletankens
överfyllningsslang ...................... 4-22
Katalysator .................................... 4-23
Sadel ............................................. 4-23
Läge för förarens fotpinne ............. 4-24
Styrets läge .................................. 4-24
Justering av framgaffel.................. 4-24
Justering av stötdämpare.............. 4-26
Strömuttag .................................... 4-28
Sidostöd ........................................ 4-28
Avstängningssystem för tändkrets .................................... 4-29
För din egen säker het – kontroller
före körning ...................................... 5-1
Hantering och viktiga punkter vid
körning .............................................. 6-1
Inkörning av motorn ........................ 6-1
Starta motorn .................................. 6-2
Växling ............................................ 6-3
Tips för att minska bränsleförbrukningen ................... 6-4
Parkering......................................... 6-5
Periodiskt underhåll och
justering ............................................ 7-1
Verktygssats ................................... 7-2
Tabeller över regelbundet underhåll ...................................... 7-3 Tabell över regelbunden skötsel av
emissionssystemet .... ................... 7-3
Tabell över allmänt underhåll och smörjning...................................... 7-4
Sidoskydd .......... ............................ .. 7-8
Kontrollera tändstiften.................... 7-11
Kanister ......................................... 7-12
Motorolja ........................................ 7-12
Fördelar med Yamalube ................ 7-13
Kylvätska ....................................... 7-13
Luftfilter .......................................... 7-15
Kontrollera tomgångsvarvtal .......... 7-15
Ventilspel ....................................... 7-15
Däck .............................................. 7-16
Gjutna fälgar .................................. 7-18
Justering av kopplingshandtagets spel............................................. 7-19
Kontroll av bromshandtagets spel............................................. 7-19
Bromsljuskontakter ........................ 7-20
Kontroll av bromsbelägg fram och bak ............................................. 7-20
Kontroll av bromsvätskenivån........ 7-21
Byte av bromsvätska ..................... 7-22
Kedjespänning ............................... 7-22
Rengöring och smörjning av kedja........................................... 7-24
Kontroll och smörjning av kablar ... 7-24
Kontroll och smörjning av gashandtag ................................ 7-24
BEA-9-M0.book 1 ページ ２０２１年１２月２０日　月曜日　午後３時５３分

1-2
Säkerhetsinformation
1
2
3
4
5
6
7
8
9
10
11
12
13
ning.
Föraren ska ha båda händerna på styret och båda fötterna på förarens
fotstöd under körning, för att kunna
behålla kontrollen över motorcy-
keln.
Passageraren ska alltid hålla i föra- ren, sitsremmen eller handtaget, i
förekommande fall, med båda hän-
derna och ha båda fötterna på pas-
sagerarens fotstöd. Kör aldrig med
passagerare om inte han eller hon
kan ha båda fötterna ordentligt på
passagerarens fotstöd.

Kör aldrig alkohol- eller narkotikapå-
verkad.

Denna motorcykel är endast konstrue-
rad för att köra på vägar. Den är inte
lämplig för terrängkörning.
Skyddskläder
De flesta dödsolyckor med motorcyklar be-
ror på huvudskador. Att använda hjälm är
den allra främsta faktorn för att förhindra el-
ler minska huvudskador.

Använd alltid en godkänd hjälm.

Använd ansiktsskydd eller glasögon.
Vind i oskyddade ögon kan bidra till
försämrad syn som kan försena upp-
täckten av faror.

Att använda jacka, kraftiga stövlar, byxor, handskar etc., är effektivt för att
förhindra eller minska skrubbsår och
skärsår.

Använd aldrig löst sittande kläder, ef-
tersom de kan fastna i reglagespakar,
fotstöd eller i hjulen och orsaka skador
eller en olycka.

Använd alltid skyddskläder som täcker
benen, anklarna och fötterna. Motorn
och avgassystemet är mycket heta un-
der och efter användningen och kan
orsaka brännskador.

Passagerare ska också iaktta försiktig-
hetsåtgärderna ovan.
Undvik kolmonoxidförgiftning
Alla avgaser innehåller kolmonoxid som är
en livsfarlig gas. Om du andas in kolmonox-
id kan det leda till huvudvärk, yrsel, dåsig-
het, illamående, förvirring och till slut död.
Kolmonoxid är en färg lös, luktlös och smak-
lös gas som kan vara närvarande trots att
du inte kan se eller lukta avgaser. Livsfarli-
ga nivåer av kolmonoxid kan snabbt byggas
upp och du kan plötsligt bli oförmögen att
vidta åtgärder för att rädda dig själv. Livsfar-
liga nivåer av kolmonoxid kan dröja sig kvar
i flera timmar eller dagar på instängda eller
dåligt ventilerade platser. Om du känner
symptom på kolmonoxidförgiftning ska du
omedelbart lämna platsen, gå ut i friska luf- ten och SÖKA LÄKARHJÄLP.

Kör inte motorn inomhus. Kolmonoxid
kan snabbt nå livshotande nivåer även
om du försöker ventilera ut avgaserna
med fläktar, öppna fönster eller dörrar.

Kör inte motorn på dåligt ventilerade
eller delvis instängda platser som la-
dor, garage eller carports.

Kör inte motorn utomhus där avgaser
kan tränga in i en byggnad genom
öppningar som t.ex. fönster och dörrar.
Lastning
Om du sätter på tillbehör på motorcykeln el-
ler lastar den kan stabiliteten och hantering-
en påverkas negativt om motorcykelns
viktfördelning ändras. För att undvika risken
för olyckor, var ytterst försiktig när du lastar
motorcykeln eller sätter på tillbehör på den.
Var extra försiktig när du kör en motorcykel
med last eller tillbehör. Nedan följer några
allmänna riktlinjer om hur du lastar motorcy-
keln tillsammans med information om tillbe-
hören:
Den totala vikten av förare, passagerare,
tillbehör och last får inte överstiga den max-
imala lastgränsen. En olycka kan inträffa
om du kör ett överlastat fordon.
Maxlast:221 kg (487 lb)
BEA-9-M0.book 2 ページ ２０２１年１２月２０日　月曜日　午後３時５３分

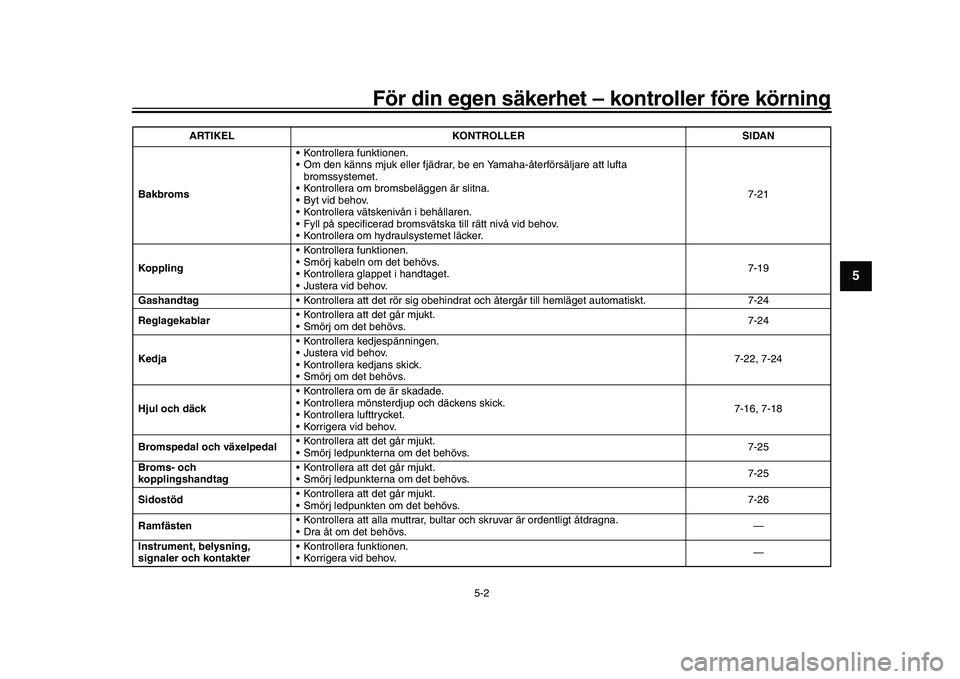

För din egen säkerhet – kontroller före körning
5-2
1
2
3
456
7
8
9
10
11
12
13
Bakbroms Kontrollera funktionen.
Om den känns mjuk eller fjädrar, be
en Yamaha-återförsäljare att lufta
bromssystemet.
Kontrollera om bromsbeläggen är slitna.
Byt vid behov.
Kontrollera vätskenivån i behållaren.
Fyll på specificerad bromsvät ska till rätt nivå vid behov.
Kontrollera om hydraulsystemet läcker. 7-21
Koppling Kontrollera funktionen.
Smörj kabeln om det behövs.
Kontrollera glappet i handtaget.
Justera vid behov. 7-19
Gashandtag Kontrollera att det rör sig obehindrat och återgår till hemläget automatiskt. 7-24
Reglagekablar Kontrollera att det går mjukt.
Smörj om det behövs. 7-24
Kedja Kontrollera kedjespänningen.
Justera vid behov.
Kontrollera kedjans skick.
Smörj om det behövs. 7-22, 7-24
Hjul och däck Kontrollera om de är skadade.
Kontrollera mönsterdjup och däckens skick.
Kontrollera lufttrycket.
Korrigera vid behov. 7-16, 7-18
Bromspedal och växelpedal Kontrollera att det går mjukt.
Smörj ledpunkterna om det behövs. 7-25
Broms- och
kopplingshandtag Kontrollera att det går mjukt.
Smörj ledpunkterna om det behövs.
7-25
Sidostöd Kontrollera att det går mjukt.
Smörj ledpunkten om det behövs. 7-26
Ramfästen Kontrollera att alla muttrar, bultar och skruvar är ordentligt åtdragna.
Dra åt om det behövs. —
Instrument, belysning,
signaler och kontakter Kontrollera funktionen.
Korrigera vid behov.
—
ARTIKEL
KONTROLLER SIDAN
BEA-9-M0.book 2 ページ ２０２１年１２月２０日　月曜日　午後３時５３分

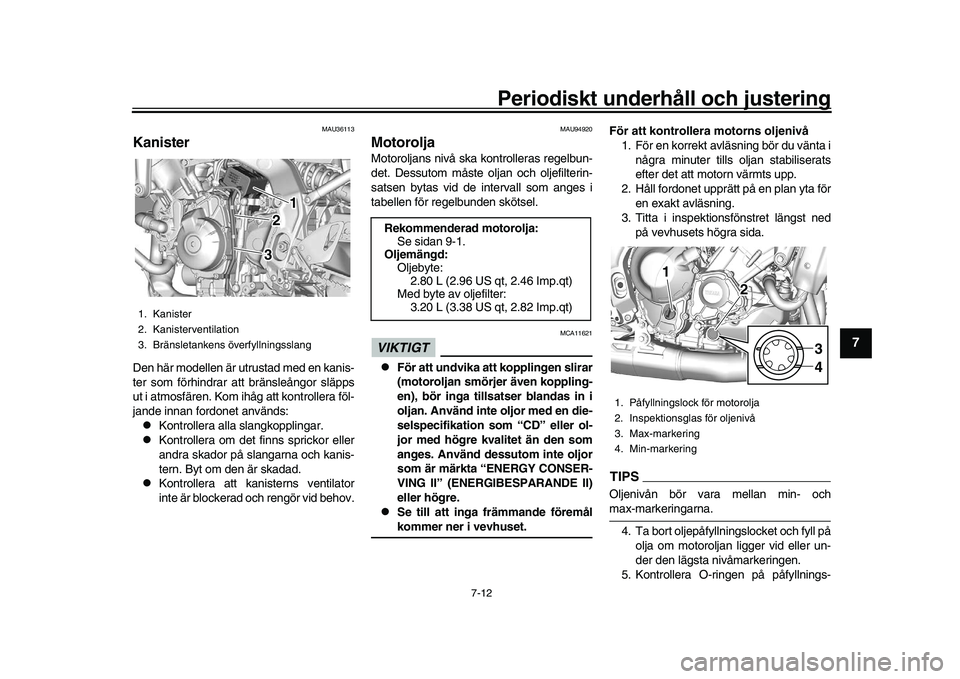

Periodiskt underhåll och justering
7-12
1
2
3
4
5
678
9
10
11
12
13
MAU36113
KanisterDen här modellen är utrustad med en kanis-
ter som förhindrar att bränsleångor släpps
ut i atmosfären. Kom ihåg att kontrollera föl-
jande innan fordonet används:
Kontrollera alla slangkopplingar.

Kontrollera om det finns sprickor eller
andra skador på slangarna och kanis-
tern. Byt om den är skadad.

Kontrollera att kanisterns ventilator
inte är blockerad och rengör vid behov.
MAU94920
MotoroljaMotoroljans nivå ska kontrolleras regelbun-
det. Dessutom måste oljan och oljefilterin-
satsen bytas vid de intervall som anges i
tabellen för regelbunden skötsel.VIKTIGT
MCA11621

För att undvika att kopplingen slirar
(motoroljan smörjer även koppling-
en), bör inga tillsatser blandas in i
oljan. Använd inte oljor med en die-
selspecifikation som “CD” eller ol-
jor med högre kvalitet än den som
anges. Använd dessutom inte oljor
som är märkta “ENERGY CONSER-
VING II” (ENERGIBESPARANDE II)
eller högre.

Se till att inga främmande föremålkommer ner i vevhuset. För att kontroller
a motorns oljenivå
1. För en korrekt avläsning bör du vänta i
några minuter tills oljan stabiliserats
efter det att motorn värmts upp.
2. Håll fordonet upprätt på en plan yta för
en exakt avläsning.
3. Titta i inspektionsfönstret längst ned på vevhusets högra sida.
TIPSOljenivån bör vara mellan min- ochmax-markeringarna.
4. Ta bort oljepåfyllningslocket och fyll på olja om motoroljan ligger vid eller un-
der den lägsta nivåmarkeringen.
5. Kontrollera O-ringen på påfyllnings-
1. Kanister
2. Kanisterventilation
3. Bränsletankens överfyllningsslang
111
2233
Rekommenderad motorolja: Se sidan 9-1.
Oljemängd: Oljebyte:
2.80 L (2.96 US qt, 2.46 Imp.qt)
Med byte av oljefilter: 3.20 L (3.38 US qt, 2.82 Imp.qt)
1. Påfyllningslock för motorolja
2. Inspektionsglas för oljenivå
3. Max-markering
4. Min-markering
1 1
2
1
2
34
BEA-9-M0.book 12 ページ ２０２１年１２月２０日　月曜日　午後３時５３分

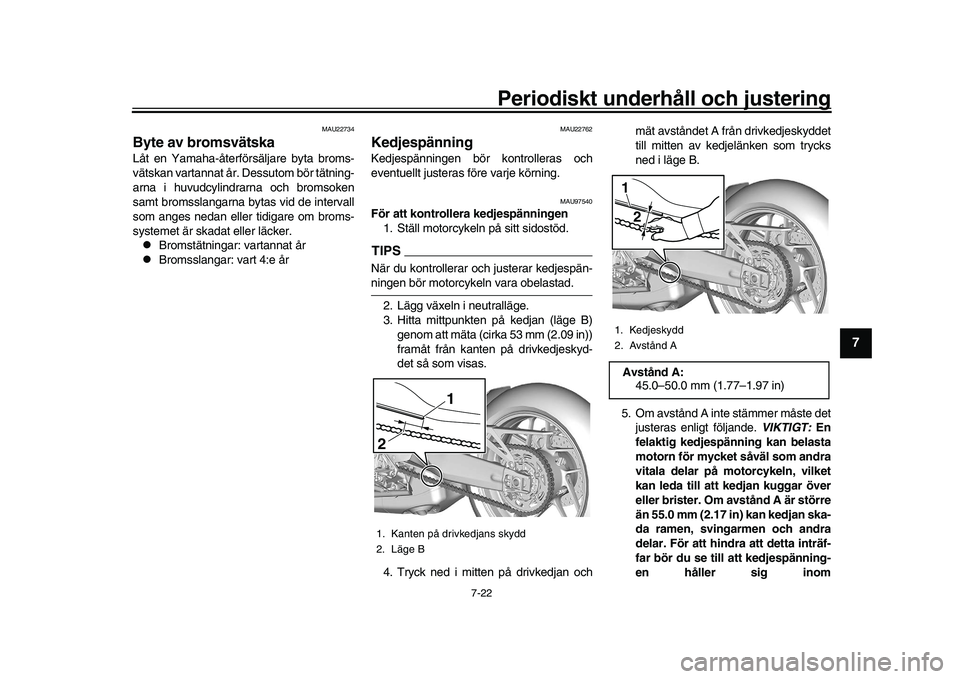

Periodiskt underhåll och justering
7-22
1
2
3
4
5
678
9
10
11
12
13
MAU22734
Byte av bromsvätskaLåt en Yamaha-återförsäljare byta broms-
vätskan vartannat år. Dessutom bör tätning-
arna i huvudcylindrarna och bromsoken
samt bromsslangarna bytas vid de intervall
som anges nedan eller tidigare om broms-
systemet är skadat eller läcker.
Bromstätningar: vartannat år

Bromsslangar: vart 4:e år
MAU22762
KedjespänningKedjespänningen bör ko ntrolleras och
eventuellt justeras före varje körning.
MAU97540
För att kontrollera kedjespänningen 1. Ställ motorcykeln på sitt sidostöd.TIPSNär du kontrollerar och justerar kedjespän-ningen bör motorcykeln vara obelastad.
2. Lägg växeln i neutralläge.
3. Hitta mittpunkten på kedjan (läge B) genom att mäta (cirka 53 mm (2.09 in))
framåt från kanten på drivkedjeskyd-
det så som visas.
4. Tryck ned i mitten på drivkedjan och mät avståndet A från drivkedjeskyddet
till mitten av kedjelänken som trycks
ned i läge B.
5. Om avstånd A inte stämmer måste det justeras enligt följande. VIKTIGT: En
felaktig kedjespänning kan belasta
motorn för mycket såväl som andra
vitala delar på motorcykeln, vilket
kan leda till att kedjan kuggar över
eller brister. Om avstånd A är större
än 55.0 mm (2.17 in) kan kedjan ska-
da ramen, svingarmen och andra
delar. För att hindr a att detta inträf-
far bör du se till att kedjespänning-
en håller sig inom1. Kanten på drivkedjans skydd
2. Läge B2 1
1. Kedjeskydd
2. Avstånd AAvstånd A:
45.0–50.0 mm (1.77–1.97 in)21
BEA-9-M0.book 22 ページ ２０２１年１２月２０日　月曜日　午後３時５３分

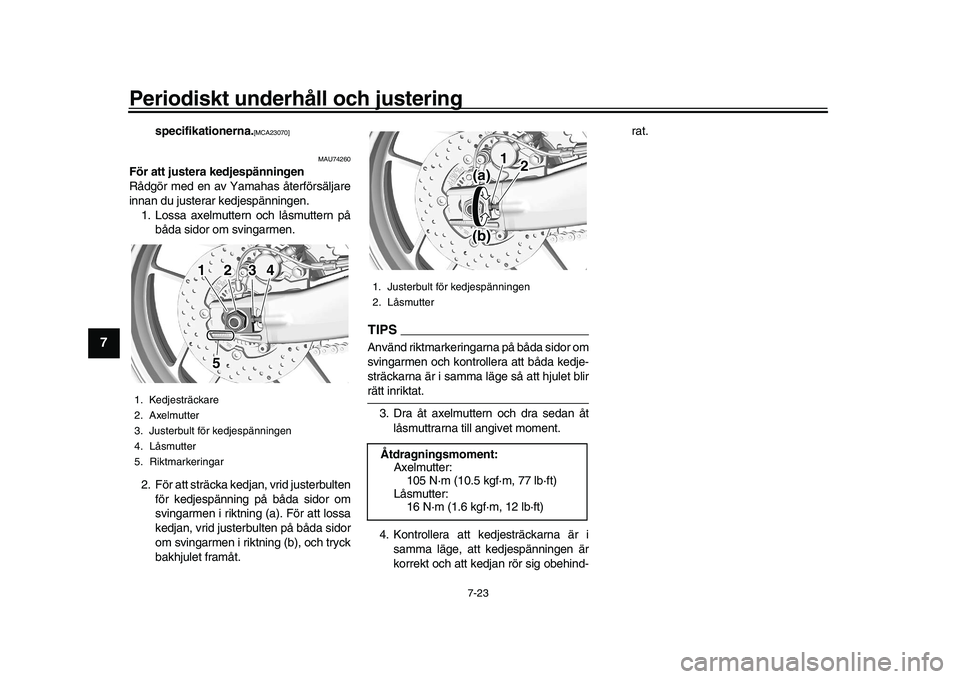

Periodiskt underhåll och justering
7-23
1
2
3
4
5
67
8
9
10
11
12
13
specifikationerna.
[MCA23070]
MAU74260
För att justera kedjespänningen
Rådgör med en av Yamahas återförsäljare
innan du justerar kedjespänningen.1. Lossa axelmuttern och låsmuttern på båda sidor om svingarmen.
2. För att sträcka kedjan, vrid justerbulten för kedjespänning på båda sidor om
svingarmen i riktning (a). För att lossa
kedjan, vrid justerbulten på båda sidor
om svingarmen i riktning (b), och tryck
bakhjulet framåt.
TIPSAnvänd riktmarkeringarna på båda sidor om
svingarmen och kontrollera att båda kedje-
sträckarna är i samma läge så att hjulet blirrätt inriktat.
3. Dra åt axelmuttern och dra sedan åt låsmuttrarna till angivet moment.
4. Kontrollera att kedjesträckarna är i samma läge, att kedjespänningen är
korrekt och att kedjan rör sig obehind- rat.
1. Kedjesträckare
2. Axelmutter
3. Justerbult för kedjespänningen
4. Låsmutter
5. Riktmarkeringar
5
3
1
2
4
1. Justerbult för kedjespänningen
2. LåsmutterÅtdragningsmoment:
Axelmutter:105 N·m (10.5 kgf·m, 77 lb·ft)
Låsmutter: 16 N·m (1.6 kgf·m, 12 lb·ft)
(a) 1
2
(b)
BEA-9-M0.book 23 ページ ２０２１年１２月２０日　月曜日　午後３時５３分

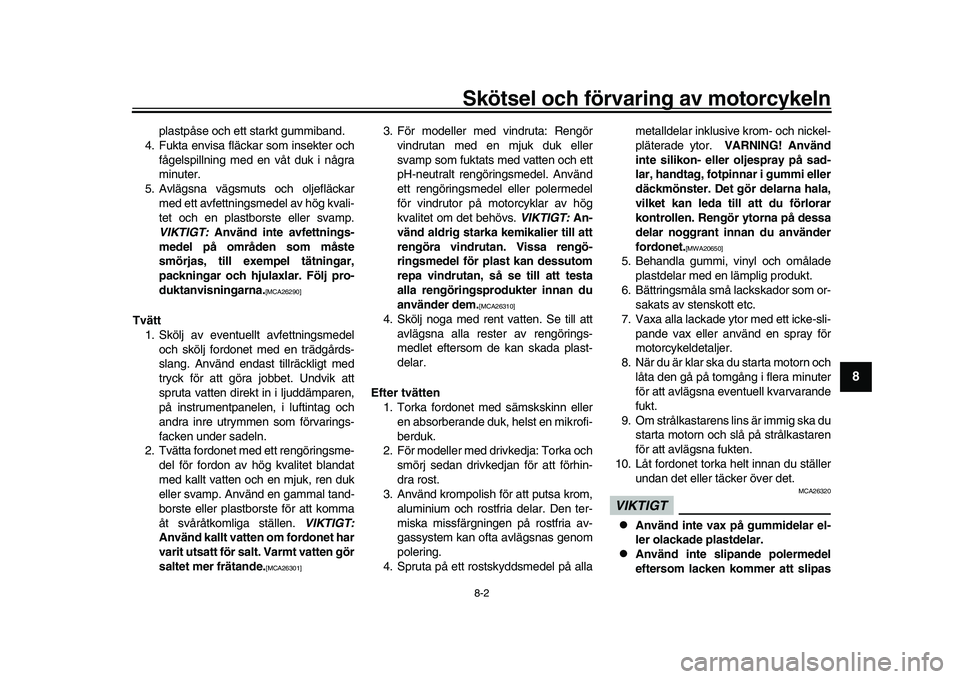

Skötsel och förvaring av motorcykeln8-2
1
2
3
4
5
6
789
10
11
12
13
plastpåse och ett starkt gummiband.
4. Fukta envisa fläckar som insekter och
fågelspillning med en våt duk i några
minuter.
5. Avlägsna vägsmuts och oljefläckar
med ett avfettningsmedel av hög kvali-
tet och en plastborste eller svamp.
VIKTIGT: Använd inte avfettnings-
medel på områden som måste
smörjas, till exempel tätningar,
packningar och hjulaxlar. Följ pro-
duktanvisningarna.
[MCA26290]
Tvätt 1. Skölj av eventuellt avfettningsmedel
och skölj fordonet med en trädgårds-
slang. Använd endast tillräckligt med
tryck för att göra jobbet. Undvik att
spruta vatten direkt in i ljuddämparen,
på instrumentpanelen, i luftintag och
andra inre utrymmen som förvarings-
facken under sadeln.
2. Tvätta fordonet med ett rengöringsme- del för fordon av hög kvalitet blandat
med kallt vatten och en mjuk, ren duk
eller svamp. Använd en gammal tand-
borste eller plastborste för att komma
åt svåråtkomliga ställen. VIKTIGT:
Använd kallt vatten om fordonet har
varit utsatt för salt. Varmt vatten gör
saltet mer frätande.
[MCA26301]
3. För modeller med vindruta: Rengör vindrutan med en mjuk duk eller
svamp som fuktats med vatten och ett
pH-neutralt rengöringsmedel. Använd
ett rengöringsmedel eller polermedel
för vindrutor på motorcyklar av hög
kvalitet om det behövs. VIKTIGT: An-
vänd aldrig starka kemikalier till att
rengöra vindrutan. Vissa rengö-
ringsmedel för plast kan dessutom
repa vindrutan, så se till att testa
alla rengöringsprodukter innan du
använder dem.
[MCA26310]
4. Skölj noga med rent vatten. Se till att
avlägsna alla rester av rengörings-
medlet eftersom de kan skada plast-
delar.
Efter tvätten 1. Torka fordonet med sämskskinn eller en absorberande duk, helst en mikrofi-
berduk.
2. För modeller med drivkedja: Torka och smörj sedan drivkedjan för att förhin-
dra rost.
3. Använd krompolish för att putsa krom,
aluminium och rostfria delar. Den ter-
miska missfärgningen på rostfria av-
gassystem kan ofta avlägsnas genom
polering.
4. Spruta på ett rostskyddsmedel på alla metalldelar inklusive krom- och nickel-
pläterade ytor.
VARNING! Använd
inte silikon- eller oljespray på sad-
lar, handtag, fotpinnar i gummi eller
däckmönster. Det gör delarna hala,
vilket kan leda till att du förlorar
kontrollen. Rengör ytorna på dessa
delar noggrant innan du använder
fordonet.
[MWA20650]
5. Behandla gummi, vinyl och omålade plastdelar med en lämplig produkt.
6. Bättringsmåla små lackskador som or- sakats av stenskott etc.
7. Vaxa alla lackade ytor med ett icke-sli-
pande vax eller använd en spray för
motorcykeldetaljer.
8. När du är klar ska du starta motorn och
låta den gå på tomgång i flera minuter
för att avlägsna eventuell kvarvarande
fukt.
9. Om strålkastarens lins är immig ska du
starta motorn och slå på strålkastaren
för att avlägsna fukten.
10. Låt fordonet torka helt innan du ställer undan det eller täcker över det.VIKTIGT
MCA26320

Använd inte vax på gummidelar el-
ler olackade plastdelar.

Använd inte slipande polermedel
eftersom lacken kommer att slipas
BEA-9-M0.book 2 ページ ２０２１年１２月２０日　月曜日　午後３時５３分

11-1
1
2
3
4
5
6
7
8
9
101112
13
Register
AABS-varningslampa ................................... 4-6
Avstängningssystem för tändkrets........... 4-29BBatteri ...................................................... 7-28
BC.............................................................. 3-5
Blinkersomkopplare ................................... 4-3
Bränsle .................................................... 4-21
Bränsleförbrukning, tips för att minska ...... 6-4
Bränsletankens överfy llningsslang .......... 4-22
Bromshandtag ......................................... 4-18
Bromshandtagets spel, kontroll ............... 7-19
Bromsljuskontakter .................................. 7-20
Broms- och kopplingshandtag, kontroll och smörjning ........................................ 7-25
Bromspedal ............................................. 4-19
Bromspedal och växelpedal, kontroll av
och smörjning ........................................ 7-25
Bromsstyrsystem (BC) ............................. 4-19
Bromsvätska, byte ................................... 7-22
Bromsvätskenivå, kontroll av ................... 7-21DDäck ........................................................ 7-16
Dataregistrering, fordon ........................... 10-2
Delarnas placering..................................... 2-1
Diagnostikkontakt .................................... 10-2
Display ....................................................... 4-8
Display, menyskärm ................................ 4-14
D-MODE .................................................... 3-3FFörsiktighet med matta färger.................... 8-1
Förvaring ................................................... 8-3
Farthållarens strömställare ........................ 4-4
Farthållarsystem ........................................ 3-1 Felindikeringslampa (MIL) ......................... 4-6
Felsökning ............................................... 7-33
Felsökningsschema ................................ 7-35
Fordonets identifikationsnummer ............ 10-1
Fordonsbelysning .................................... 7-32
Framgaffel, justering ............................... 4-24
Framgaffel, kontroll av............................. 7-27
GGashandtag, kontroll och smörjning ........ 7-24HHjul .......................................................... 7-18
Hjullager, kontroll av................................ 7-28
Huvudströmbrytare/styrlås ........................ 4-2IIdentifikationsnummer ............................. 10-1
Indikatorlampa för stabilitetskontroll .......... 4-7
Indikeringslampa för helljus....................... 4-5
Indikeringslampa för neutralläge ............... 4-5
Indikeringslampa för st
artspärrsystem ...... 4-6
Indikeringslampor för blinkers ................... 4-5
Indikeringslampor för farthållare................ 4-6
Indikeringslampor och varningslampor ..... 4-5
Inkörning av motorn .................................. 6-1KKablar, kontroll av och smörjning ............ 7-24
Kanister ................................................... 7-12
Katalysator .............................................. 4-23
Kedja, rengöring och smörjning .............. 7-24
Kedjespänning ........................................ 7-22
Knapp för avbländning/helljusblink............ 4-3
Kontroll av bromsbelägg, fram och bak... 7-20
Kopplingshandtag ................................... 4-18
Kopplingshandtagets spel, justering ....... 7-19
Kylvätska ................................................. 7-13
LLäge för förarens fotpinne, justera ........... 4-24
Luftfilter .................................................... 7-15MMotorn överhettas .................................... 7-36
Motorns serienummer ..............................10-1
Motorolja ..................................................7-12NNummerskyltsbelysning ...........................7-33PParkering ...................................................6-5SSäkerhetsinformation .................................1-1
Säkringar, byte......................................... 7-30
Sadel........................................................ 4-23
Sidoskydd ..................................................7-8
Sidostöd ...................................................4-28
Sidostöd, kontroll och smörjning .............. 7-26
Signalknapp ...............................................4-4
Skötsel .......................................................8-1
Snabbväxling .............................................3-5
Specialfunktioner .......................................3-1
Specifikationer ...........................................9-1
Ställa motorcykeln ................................... 7-33
Stötdämpare, justering .............................4-26
Starta motorn .............................................6-2
Startspärrsystem........................................4-1
Stopp/Kör/Start-knapp ...............................4-4
Strömuttag ...............................................4-28
Styrarmaturer .............................................4-3
Styrets läge, justera ................................. 4-24
Styrning, kontroll av ................................. 7-27
Svingarmens ledpunkter, smörjning ........7-26
BEA-9-M0.book 1 ページ ２０２１年１２月２０日　月曜日　午後３時５３分
