Asimismo, en lugares cerrados o mal venti-
lados pueden mantenerse niveles letales
de monóxido de carbono durante horas o
días. Si nota cualquier síntoma de envene-
namiento por monóxido de carbono aban-
done el lugar inmediatamente, respire aire
fresco y SOLICITE TRATAMIENTO MÉDI-
CO.
No ponga el motor en marcha en un lu-
gar cerrado. Aunque intente eliminar
los gases de escape con extractores o
ventanas y puertas abiertas, el mo-
nóxido de carbono puede alcanzar rá-
pidamente niveles peligrosos.

No ponga en marcha el motor en luga-
res mal ventilados o parcialmente ce-
rrados como cobertizos, garajes o
cocheras.

No ponga en marcha el motor en el ex-
terior cuando los gases de escape
puedan penetrar en un edificio a tra-
vés de aberturas como ventanas y
puertas.
Carga
La incorporación de accesorios o carga que
modifiquen la distribución del peso de la
motocicleta puede reducir su estabilidad y
manejabilidad. Para evitar la posibilidad de
un accidente, tenga mucho cuidado al aña-
dir carga o accesorios a la motocicleta. Si ha añadido carga o accesorios a la motoci-
cleta, conduzca con mucha precaución. A
continuación, además de información sobre
accesorios, exponemos algunas reglas ge-
nerales que se deben observar en caso de
cargar equipaje o añadir accesorios a la
motocicleta:
El peso total del conductor, el pasajero, los
accesorios y el equipaje no debe superar la
carga máxima.
La utilización de un vehí-
culo sobrecargado puede ocasionar un
accidente.
Cuando lo cargue dentro de este límite de
peso, tenga en cuenta lo siguiente:

El peso del equipaje y los accesorios
debe mantenerse lo más bajo y cerca
posible de la motocicleta. Sujete bien
los objetos más pesados lo más cerca
posible del centro del vehículo y distri-
buya el peso lo más uniformemente
posible en ambos lados de la motoci-
cleta a fin de reducir al mínimo el des-
equilibrio o la inestabilidad.

El desplazamiento de pesos puede
crear un desequilibrio repentino. Veri-
fique que los accesorios y la carga es-
tén bien sujetos a la motocicleta antes
de iniciar la marcha. Compruebe con frecuencia las fijaciones de los acce-
sorios y las sujeciones de la carga.
Ajuste correctamente la suspensión
en función de la carga que lleve
(únicamente en los modelos con
suspensión ajustable) y compruebe
el estado y la presión de los neumá-
ticos.
No sujete nunca objetos grandes o pesados al manillar, la horquilla de-
lantera o el guardabarros delantero.
Tales objetos, como por ejemplo
sacos de dormir, bolsas de lona o
tiendas de campaña, pueden crear
inestabilidad en el manejo o dismi-
nuir la respuesta de la dirección.

Este vehículo no está diseñado
para arrastrar un remolque o para
acoplarle un sidecar.
Accesorios originales Yamaha
La elección de los accesorios para el vehí-
culo es una decisión importante. Los acce-
sorios originales Yamaha que se pueden
adquirir únicamente en los concesionarios
Yamaha han sido diseñados, probados y
aprobados por Yamaha para su vehículo.
Muchas empresas sin relación con Yamaha
fabrican repuestos y accesorios u ofrecen
otras modificaciones para vehículos
Yamaha. Yamaha no puede probar los pro-
Carga máxima:
221 kg (487 lb)
BEA-9-S0.book 3 ページ ２０２１年１２月１４日　火曜日　午前９時７分

1-4
Información relativa a la seguridad
1
2
3
4
5
6
7
8
9
10
11
12
13
ductos que fabrican es tas empresas. Por
tanto, Yamaha no puede respaldar ni reco-
mendar el uso de accesorios no vendidos
por Yamaha ni modificaciones no recomen-
dadas específicamente por Yamaha, inclu-
so si las vende e instala un concesionario
Yamaha.
Repuestos, accesorios y modificacio-
nes no originales
Aunque algunos productos no originales
pueden tener un diseño y una calidad simi-
lares a los accesorios originales Yamaha,
debe tener presente que algunos de estos
accesorios no originales o modificaciones
no resultan adecuados debido a la posibili-
dad de que representen un peligro para us-
ted u otras personas. La instalación de
productos no originales o las modificacio-
nes realizadas en su vehículo que alteren
su diseño o sus características de funciona-
miento pueden representar, para usted y
otras personas, un peligro de daños perso-
nales graves o un accidente mortal. Es us-
ted responsable de los daños personales
relacionados con la alteración del vehículo.
Cuando instale accesorios, tenga en cuenta
las recomendaciones siguientes, así como
las que se facilitan en el apartado “Carga”.
No instale nunca accesorios o lleve
carga que puedan afectar a las presta- ciones de la motocicleta. Revise cui-
dadosamente el accesorio antes de
utilizarlo, a fin de cerciorarse de que
de ningún modo reduzca la distancia
al suelo ni el ángulo de inclinación, ni
limite el recorrido de la suspensión, el
recorrido de la dirección o el funciona-
miento de los mandos ni obstaculice
las luces o reflectores.
Los accesorios montados en el ma-
nillar o en la zona de la horquilla de-
lantera pueden crear inestabilidad
por distribución de peso inadecua-
da o alteraciones aerodinámicas.
Se debe limitar al máximo el núme-
ro de accesorios montados en el
manillar o en la zona de la horquilla
delantera y tales accesorios debe-
rán ser lo más ligeros posible.
Los accesorios voluminosos o gran-
des pueden afectar gravemente a la
estabilidad de la motocicleta por
sus efectos aerodinámicos. La mo-
tocicleta puede adquirir una tenden-
cia a levantarse por efecto del
viento de frente o hacerse inestable
con viento de costado. Estos acce-
sorios, asimismo, pueden provocar
inestabilidad al adelantar o ser ade-
lantado por vehículos de gran tama-
ño. Algunos accesorios pueden obligar
al conductor a desplazarse de su
posición normal de conducción.
Esta posición inadecuada limita la li-
bertad de movimiento del conductor
y puede limitar su capacidad de
control; por tanto, no se recomien-
dan tales accesorios.

Tenga cuidado al añadir accesorios
eléctricos. Si los accesorios eléctricos
superan la capacidad del sistema
eléctrico de la motocicleta puede pro-
ducirse una avería eléctrica, la cual
puede provocar el apagado de las lu-
ces o la pérdida de potencia del motor,
con el consiguiente peligro.
Neumáticos y llantas no originales
Los neumáticos y llantas con los que se en-
trega la motocicleta han sido diseñados
conforme a las prestaciones de la misma y
para aportar la combinación óptima de ma-
nejabilidad, frenada y confort. Es posible
que otros neumáticos, llantas, medidas y
combinaciones no resulten adecuados.
Consulte en la página 7-17 las especifica-
ciones de los neumáticos e información so-
bre su mantenimiento y sustitución.
Transporte de la motocicleta
Asegúrese de seguir las instrucciones si-
BEA-9-S0.book 4 ページ ２０２１年１２月１４日　火曜日　午前９時７分

1-5
Información relativa a la seguridad
12
3
4
5
6
7
8
9
10
11
12
13
guientes antes de transportar la motocicleta
en otro vehículo.
Retire cualquier elemento suelto de la
motocicleta.

Compruebe que el grifo de gasolina (si
está equipado) esté cerrado y no haya
fugas de gasolina.

Ponga una marcha (modelos con
transmisión manual).

Asegure la motocicleta con sujeciones
o correas adecuadas fijadas a piezas
sólidas de la motocicleta, como el bas-
tidor o la brida triple de la horquilla su-
perior delantera (y no, por ejemplo, los
manillares montados en goma, los in-
termitentes o cualquier pieza que pu-
diera romperse). Elija la ubicación de
las correas con detenimiento para evi-
tar que generen fricción y rayen las su-
perficies pintadas durante el
transporte.

Si es posible, la suspensión debería
estar comprimida en parte mediante
las sujeciones, para que la motocicleta
no rebote excesivamente durante el
transporte.
BEA-9-S0.book 5 ページ ２０２１年１２月１４日　火曜日　午前９時７分

Funciones de los instrumentos y mandos
4-6
1
2
34
5
6
7
8
9
10
11
12
13
SAU88280
Luces indicadoras de los intermitentes
“” y “”
Cada luz indicadora parpadea cuando el
correspondiente intermitente está activado.
SAU88300
Luz indicadora de punto muerto “ ”
Esta luz indicadora se enciende cuando la
transmisión se encuentra en posición de
punto muerto.
SAU88310
Luz indicadora de la luz de carretera
“”
La luz indicadora se enciende cuando están
encendidas las luces de carretera.
SAU88320
Luz de aviso del nivel de gasolina “ ”
Esta luz de aviso se enciende cuando el ni-
vel de gasolina desciende aproximadamen-
te por debajo de 2.7 L (0.71 US gal, 0.59
Imp.gal). En ese caso, ponga gasolina lo
antes posible.
El circuito eléctrico de la luz de aviso se
puede comprobar dando el contacto. La luz
de aviso debe encenderse durante unos se-
gundos y luego apagarse.NOTASi la luz de aviso no se enciende, permane- ce encendida después de repostar, o si la
luz de aviso parpadea repetidamente haga
revisar el vehículo en un concesionario
Yamaha.
SAU91650
Luces indicadoras del regulador de ve-
locidad “ ”/“ ”
Estas luces indicadoras se encienden
cuando el sistema regulador de velocidad
está activado. (Consulte la página 3-1).NOTACuando se da el contacto del vehículo, es-
tas luces se encienden durante unos se-
gundos y, a continuación, se apagan. Si no
es así, haga revisar el vehículo en un con-cesionario Yamaha.
SAU88331
Luz indicadora de avería (MIL) “ ”
Esta luz se enciende o parpadea si se de-
tecta una anomalía en el motor u otro siste-
ma de control del vehículo. En ese caso,
haga revisar el sistema de autodiagnóstico
del vehículo en un concesionario Yamaha.
El circuito eléctrico de la luz de aviso se
puede comprobar dando el contacto. La luz
debe encenderse durante unos segundos y
luego apagarse. Si la luz no se enciende ini-
cialmente cuando se da el contacto o per-manece encendida, haga revisar el
vehículo en un concesionario Yamaha.
ATENCIÓN
SCA26820
Si la luz MIL comienza a parpadear, re-
duzca el régimen del motor para evitardaños en el sistema de escape.NOTAEl sistema de diagnóstico incorporado con-
trola de forma sensible el motor para detec-
tar deterioro o fallos del sistema de control
de emisiones. Por tanto, la MIL puede en-
cenderse o parpadear debido a modifica-
ciones del vehículo, falta de mantenimiento
o uso excesivo o inadecuado de la motoci-
cleta. Para evitarlo, tenga en cuenta estas
precauciones.
No intente modificar el software de la
unidad de control del motor.

No instale ningún accesorio eléctrico
que interfiera con el control del motor.

No utilice accesorios ni piezas no origi-
nales para la suspensión, bujías, in-
yectores, sistema de escape, etc.

No modifique las especificaciones de
la transmisión (cadena, piñones, llan-
tas, neumáticos, etc.).

No desmonte ni altere el sensor de
O2, el sistema de inducción de aire ni
piezas del escape (catalizadores o
BEA-9-S0.book 6 ページ ２０２１年１２月１４日　火曜日　午前９時７分

Funciones de los instrumentos y mandos
4-28
1
2
34
5
6
7
8
9
10
11
12
13
NOTA
Al girar el regulador de la amortigua-
ción en la dirección (a), la posición de
0 clics y la posición de 1 clic pueden
ser la misma.

Al girarlo en la dirección (b), el regula-
dor de la amortiguación puede girar
más clics de los especificados; dichos
ajustes no tienen efecto y pueden da-
ñar la suspensión.
Hidráulico de compresión
La amortiguación en compresión se ajusta
únicamente en la barra izquierda de la hor-
quilla.
Gire el tornillo de ajuste en la dirección (a)
para incrementar la amortiguación en com-
presión.
Gire el tornillo de ajuste en la dirección (b)
para reducir la amortiguación en compre-
sión.
Para ajustar la amortiguación en compre-
sión, gire el regulador en la dirección (a)
hasta que se detenga y, a continuación,
cuente los clics en la dirección (b).
NOTAAsegúrese de efectuar es te ajuste en la ba-rra izquierda de la horquilla.
NOTA
Al girar el regulador de la amortigua-
ción en la dirección (a), la posición de
0 clics y la posición de 1 clic pueden
ser la misma.

Al girarlo en la dirección (b), el regula-
dor de la amortiguación puede girar
más clics de los especificados; dichos
ajustes no tienen efecto y pueden da-
1. Tornillo de ajuste del hidraúlico de
extensión Posición de ajuste de la extensión:Mínima (blanda):
11 clic(s) en la dirección (b)
Normal: 6 clic(s) en la dirección (b)
Máxima (dura): 1 clic(s) en la dirección (b)
(b)
(a)
111
1. Perno de ajuste del hidráulico de
compresión (para una amortiguación
rápida en compresión)Posición de ajuste de la compresión:Mínima (blanda):
11 clic(s) en la dirección (b)
Normal: 6 clic(s) en la dirección (b)
Máxima (dura): 1 clic(s) en la dirección (b)
(b)
(a)
111
BEA-9-S0.book 28 ページ ２０２１年１２月１４日　火曜日　午前９時７分

Funciones de los instrumentos y mandos
4-29
1
2
345
6
7
8
9
10
11
12
13
ñar la suspensión.
SAU94912

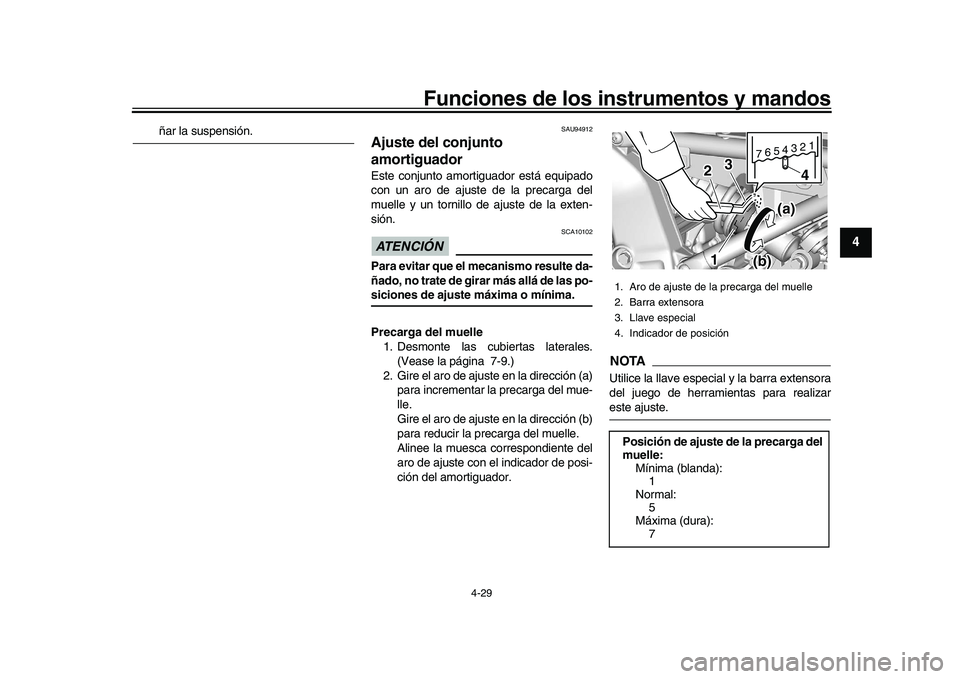

Ajuste del conjunto
amortiguadorEste conjunto amortiguador está equipado
con un aro de ajuste de la precarga del
muelle y un tornillo de ajuste de la exten-
sión.ATENCIÓN
SCA10102
Para evitar que el mecanismo resulte da-
ñado, no trate de girar más allá de las po-siciones de ajuste máxima o mínima.
Precarga del muelle 1. Desmonte las cubiertas laterales.
(Vease la página 7-9.)
2. Gire el aro de ajuste en la dirección (a) para incrementar la precarga del mue-
lle.
Gire el aro de ajuste en la dirección (b)
para reducir la precarga del muelle.
Alinee la muesca correspondiente del
aro de ajuste con el indicador de posi-
ción del amortiguador.
NOTAUtilice la llave especial y la barra extensora
del juego de herramientas para realizareste ajuste.1. Aro de ajuste de la precarga del muelle
2. Barra extensora
3. Llave especial
4. Indicador de posiciónPosición de ajuste de la precarga del
muelle:Mínima (blanda):1
Normal:
5
Máxima (dura): 7
7654321
4
1 1 1
2 2
3 3
(a) (a) (a)
(b) (b) (b)
BEA-9-S0.book 29 ページ ２０２１年１２月１４日　火曜日　午前９時７分

Funciones de los instrumentos y mandos
4-30
1
2
34
5
6
7
8
9
10
11
12
13

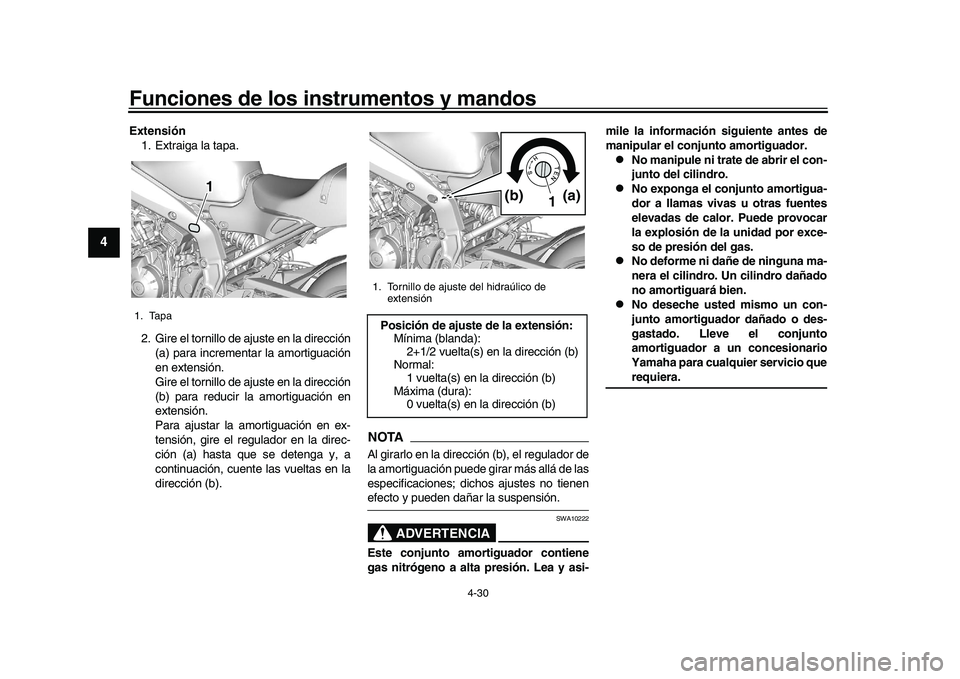

Extensión 1. Extraiga la tapa.
2. Gire el tornillo de ajuste en la dirección
(a) para incrementar la amortiguación
en extensión.
Gire el tornillo de ajuste en la dirección
(b) para reducir la amortiguación en
extensión.
Para ajustar la amortiguación en ex-
tensión, gire el regulador en la direc-
ción (a) hasta que se detenga y, a
continuación, cuente las vueltas en la
dirección (b).
NOTAAl girarlo en la dirección (b), el regulador de
la amortiguación puede girar más allá de las
especificaciones; dichos ajustes no tienenefecto y pueden dañar la suspensión.
ADVERTENCIA
SWA10222
Este conjunto amortiguador contiene
gas nitrógeno a alta presión. Lea y asi- mile la información siguiente antes de
manipular el conjunto amortiguador.

No manipule ni trate de abrir el con-
junto del cilindro.

No exponga el conjunto amortigua-
dor a llamas vivas u otras fuentes
elevadas de calor. Puede provocar
la explosión de la unidad por exce-
so de presión del gas.

No deforme ni dañe de ninguna ma-
nera el cilindro. Un cilindro dañado
no amortiguará bien.

No deseche usted mismo un con-
junto amortiguador dañado o des-
gastado. Lleve el conjunto
amortiguador a un concesionario
Yamaha para cualquier servicio querequiera.
1. Tapa
1 1 1
1. Tornillo de ajuste del hidraúlico de
extensión Posición de ajuste de la extensión:Mínima (blanda):
2+1/2 vuelta(s) en la dirección (b)
Normal: 1 vuelta(s) en la dirección (b)
Máxima (dura): 0 vuelta(s) en la dirección (b)
1(a)
(b)
BEA-9-S0.book 30 ページ ２０２１年１２月１４日　火曜日　午前９時７分

Mantenimiento y ajustes periódicos
7-7
1
2
3
4
5
67
8
9
10
11
12
13

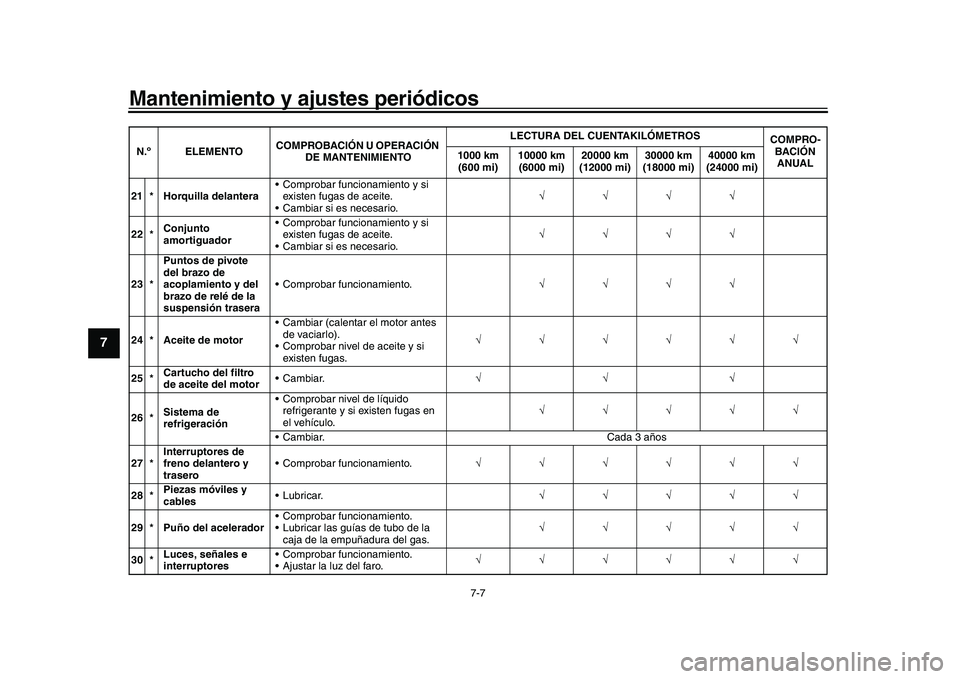

21 * Horquilla delantera Comprobar funcionamiento y si
existen fugas de aceite.
Cambiar si es necesario. 
22 * Conjunto
amortiguador Comprobar funcionamiento y si
existen fugas de aceite.
Cambiar si es necesario. 
23 * Puntos de pivote
del brazo de
acoplamiento y del
brazo de relé de la
suspensión trasera Comprobar funcionamiento.

24 * Aceite de motor Cambiar (calentar el motor antes
de vaciarlo).
Comprobar nivel de aceite y si existen fugas. 
25 * Cartucho del filtro
de aceite del motor Cambiar.

26 * Sistema de
refrigeración Comprobar nivel de líquido
refrigerante y si existen fugas en
el vehículo. 
Cambiar. Cada 3 años
27 * Interruptores de
freno delantero y
trasero Comprobar funcionamiento.

28 * Piezas móviles y
cables Lubricar.

29 * Puño del acelerador Comprobar funcionamiento.
Lubricar las guías de tubo de la
caja de la empuñadura del gas. 
30 * Luces, señales e
interruptores Comprobar funcionamiento.
Ajustar la luz del faro.

N.º ELEMENTO
COMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTO LECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN ANUAL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)BEA-9-S0.book 7 ページ ２０２１年１２月１４日　火曜日　午前９時７分

Especificaciones
9-2
1
2
3
4
5
6
7
8910
11
12
13

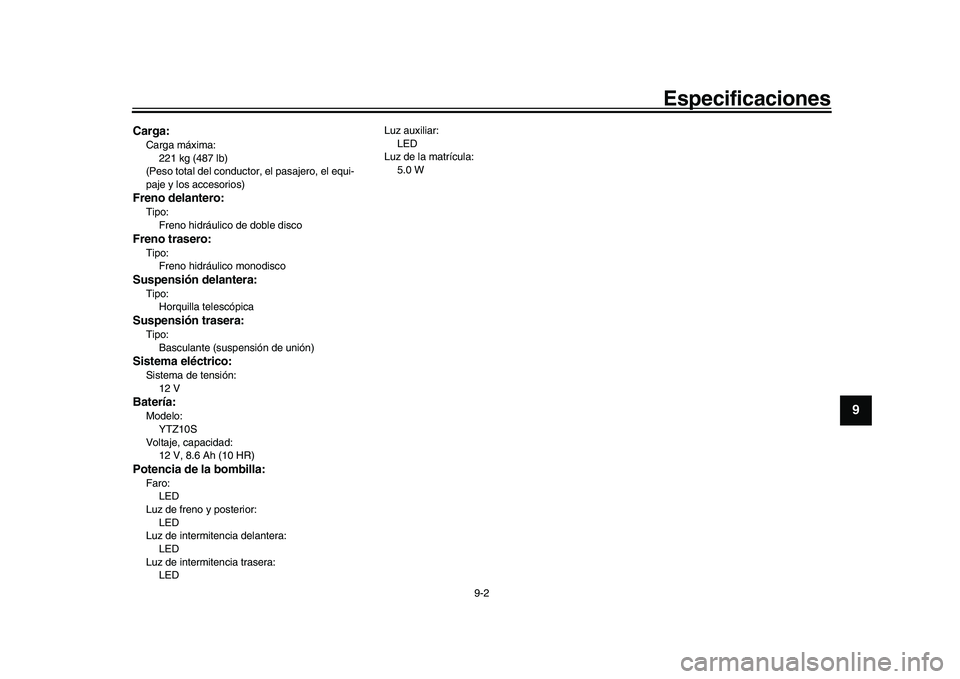

Carga:Carga máxima:221 kg (487 lb)
(Peso total del conductor, el pasajero, el equi-
paje y los accesorios)Freno delantero:Tipo:
Freno hidráulico de doble discoFreno trasero:Tipo:Freno hidráulico monodiscoSuspensión delantera:Tipo:Horquilla telescópicaSuspensión trasera:Tipo:
Basculante (suspensión de unión)Sistema eléctrico:Sistema de tensión:12 VBatería:Modelo:YTZ10S
Voltaje, capacidad: 12 V, 8.6 Ah (10 HR)Potencia de la bombilla:Faro:LED
Luz de freno y posterior: LED
Luz de intermitencia delantera:
LED
Luz de intermitencia trasera: LED Luz auxiliar:
LED
Luz de la matrícula:
5.0 W
BEA-9-S0.book 2 ページ ２０２１年１２月１４日　火曜日　午前９時７分
