YAMAHA XT1200Z 2017 Manuale duso (in Italian)

Strumento e funzioni di controllo
3-27
3
dare il motociclo. Tuttavia, far controllare il
veicolo da un concessionario Yamaha il pri-
ma possibile.
4. Far controllare il veicolo e spegnere la
spia guasto motore da un concessio-
nario Yamaha.
HAU13075
Tappo serbatoio carburante
Per aprire il tappo serbatoio carburante
Aprire il coperchietto della serratura tappo
serbatoio carburante, inserire la chiave nel-
la serratura e farle fare 1/4 di giro in senso
orario. La serratura si apre e si può togliere
il tappo serbatoio carburante.
Per chiu dere il tappo serbatoio carbu-
rante 1. Inserire il tappo serbatoio carburante
in posizione con la chiave nella serra-
tura.
2. Riportare la chiave nella sua posizione
originaria girandola in senso antiora-
rio, sfilarla e chiudere il coperchietto
della serratura.
NOTA
Non si può chiudere il tappo serbatoio car-
burante senza la chiave nella serratura.
Inoltre è impossibile estrarre la chiave se il
tappo non è serrato e chiuso a chiave cor-
rettamente.
1. Sbloccare.
2. Coperchietto della serratura tappo serbatoio carburante
2
1
UBP8H0H0.book Page 27 Thursday, December 8, 2016 3:51 PM

Strumento e funzioni di controllo
3-28
3
AVVERTENZA
HWA11092
Verificare che il tappo serbatoio carbu-
rante sia chiuso correttamente dopo il ri-
fornimento di carburante. Le per dite di
carburante costituiscono un rischio d’in-
cen dio.
HAU13222
Carburante
Accertarsi che il serbatoio contenga una
quantità sufficiente di benzina.
AVVERTENZA
HWA10882
La benzina e d i vapori d i benzina sono
estremamente infiammabili. Per evitare
incen di e d esplosioni e ri durre il rischio
d i infortuni d urante il rifornimento, os-
servare queste istruzioni.
1. Prima di effettuare il rifornimento, spe-
gnere il motore ed accertarsi che nes-
suno sia seduto sul veicolo. Non
effettuare mai il rifornimento mentre si
fuma, o ci si trova nelle vicinanze di
scintille, fiamme libere, o altre fonti di
accensione, come le fiamme pilota di
scaldaacqua e di asciugabiancheria.
2. Non riempire troppo il serbatoio car-
burante. Quando si effettua il riforni-
mento, accertarsi di inserire l’ugello
della pompa nel foro riempimento ser-
batoio carburante. Smettere di riempi-
re quando il carburante raggiunge il
fondo del bocchettone riempimento.
Considerando che il carburante si
espande quando si riscalda, il calore
del motore o del sole potrebbe fare
traboccare il carburante dal serbatoio
carburante.

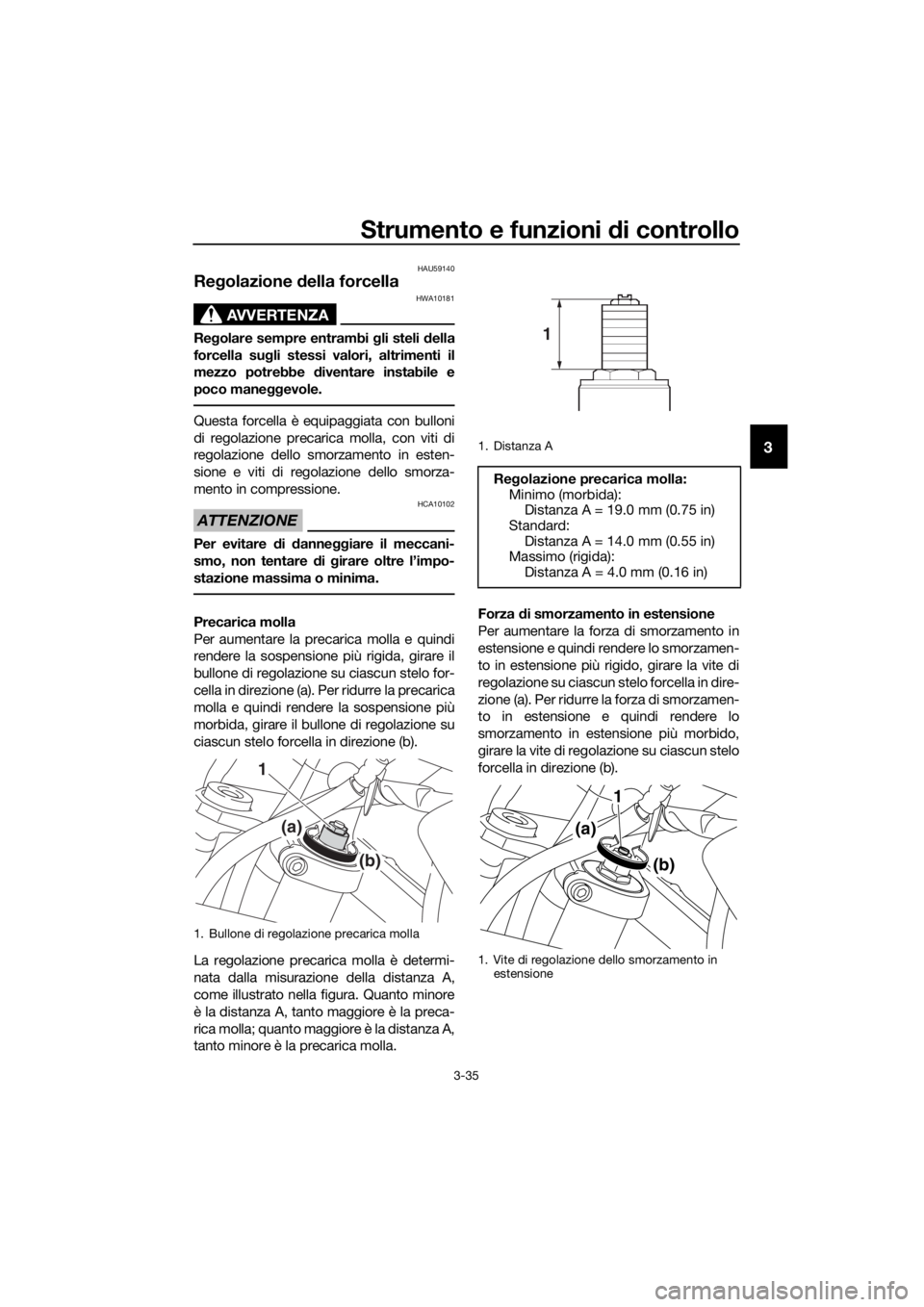

1. Tubo di rifornimento del serbatoio del carburante
2. Riferimento livello max.
21
UBP8H0H0.book Page 28 Thursday, December 8, 2016 3:51 PM

Strumento e funzioni di controllo
3-29
3
3. Asciugare immediatamente con unostraccio l’eventuale carburante versa-
to. ATTENZIONE: Pulire subito con
uno straccio pulito, asciutto e soffi-
ce l’eventuale carburante versato,
in quanto può deteriorare le super-
fici verniciate o di plastica.
[HCA10072]
4. Accertarsi di aver chiuso saldamente il tappo serbatoio carburante.
AVVERTENZA
HWA15152
La benzina è velenosa e può provocare
infortuni o il decesso. Maneggiare con
cautela la benzina. Non aspirare mai la
benzina con la bocca. In caso di inge-
stione di benzina o di inspirazione di
grandi quantità di vapori di benzina, o se
la benzina viene a contatto degli occhi,
contattare immediatamente un medico.
Se si versa benzina sulla pelle, lavare
con acqua e sapone. Se si versa benzina
sugli abiti, cambiarli.
HAU75300
ATTENZIONE
HCA11401
Usare soltanto benzina senza piombo.
L’utilizzo di benzina con piombo provo-
cherebbe danneggiamenti gravi sia alle
parti interne del motore, come le valvole
ed i segmenti, sia all’impianto di scarico.

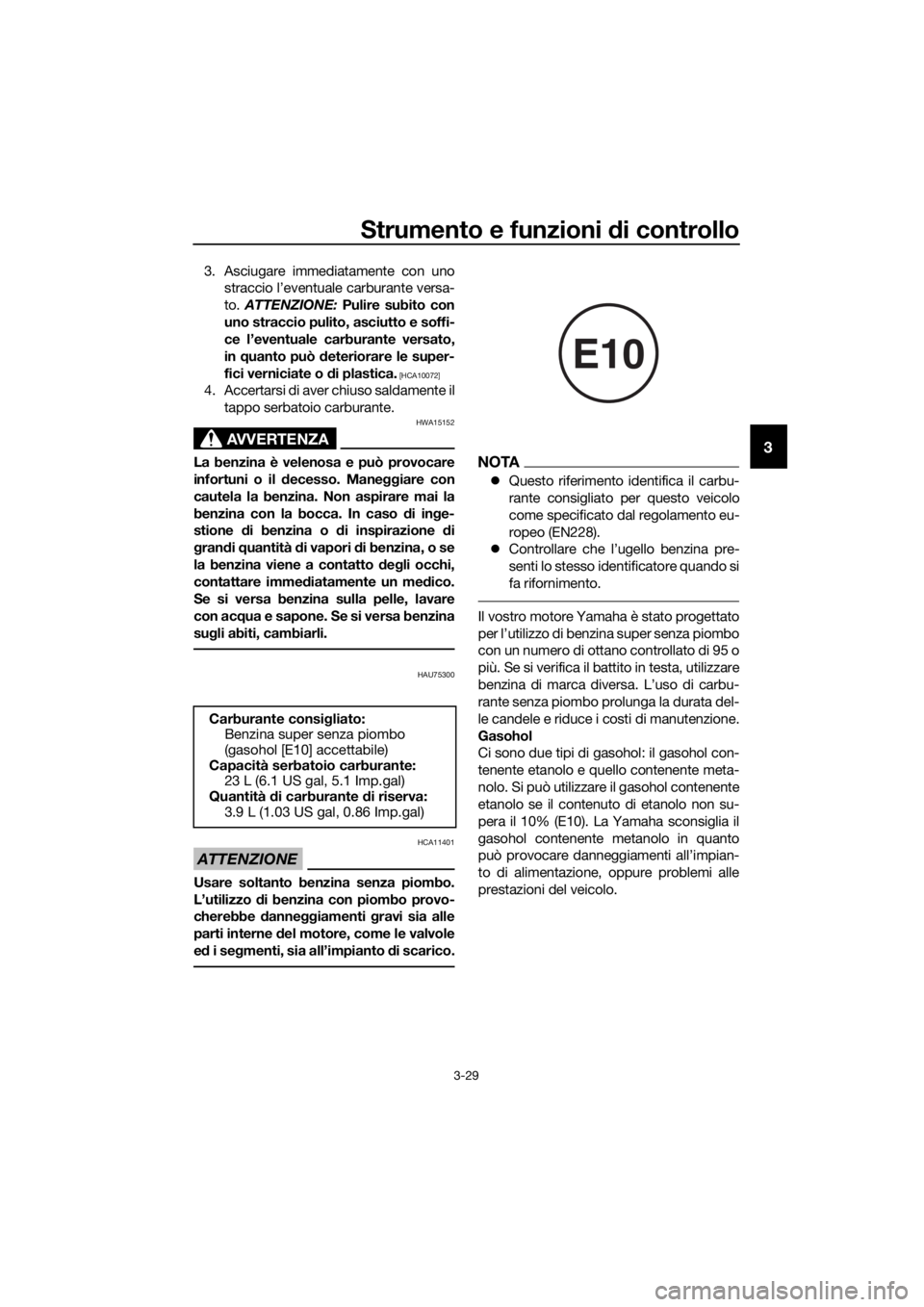

NOTA
Questo riferimento identifica il carbu-
rante consigliato per questo veicolo
come specificato dal regolamento eu-
ropeo (EN228).
 Controllare che l’ugello benzina pre-
senti lo stesso identificatore quando si
fa rifornimento.
Il vostro motore Yamaha è stato progettato
per l’utilizzo di benzina super senza piombo
con un numero di ottano controllato di 95 o
più. Se si verifica il battito in testa, utilizzare
benzina di marca diversa. L’uso di carbu-
rante senza piombo prolunga la durata del-
le candele e riduce i costi di manutenzione.
Gasohol
Ci sono due tipi di gasohol: il gasohol con-
tenente etanolo e quello contenente meta-
nolo. Si può utilizzare il gasohol contenente
etanolo se il contenuto di etanolo non su-
pera il 10% (E10). La Yamaha sconsiglia il
gasohol contenente metanolo in quanto
può provocare danneggiamenti all’impian-
to di alimentazione, oppure problemi alle
prestazioni del veicolo.
Carburante consigliato:
Benzina super senza piombo
(gasohol [E10] accettabile)
Capacità serbatoio carburante: 23 L (6.1 US gal, 5.1 Imp.gal)
Quantità di carburante di riserva: 3.9 L (1.03 US gal, 0.86 Imp.gal)
E10
UBP8H0H0.book Page 29 Wednesday, December 14, 2016 2:02 PM

Strumento e funzioni di controllo
3-30
3
HAU79161
Tubo di troppopieno del serbato-
io carburante
NOTA
Vedere pagina 6-12 per informazioni sul
tubo sfiato.
Prima di utilizzare il motociclo:
 Controllare il collegamento del tubo di
troppopieno del serbatoio carburante.
 Verificare che il tubo di troppopieno
del serbatoio carburante non presenti
fessure o danneggiamenti, e sostituir-
lo se necessario.
 Controllare che l’estremità del tubo di
troppopieno del serbatoio carburante
non sia otturata, pulirla se necessario.
 Controllare che il tubo di troppopieno
del serbatoio carburante sia posizio-
nato fuori dalla carenatura.
HAU13434
Convertitore catalitico
Questo modello è dotato di un convertitore
catalitico nell’impianto di scarico.
AVVERTENZA
HWA10863
L’impianto di scarico scotta d opo il fun-
zionamento del mezzo. Per prevenire il
rischio di incen di o scottature:
 Non parche ggiare il veicolo vicino a
materiali che possono comportare
rischi di incend io, come erba o altri
materiali facilmente combustibili.
 Parcheggiare il veicolo in un punto
in cui non ci sia pericolo che pe doni
o bambini tocchino l’impianto di
scarico bollente.
 Verificare che l’impianto d i scarico
si sia raffre ddato prima di ese guire
lavori di manutenzione su d i esso.
 Non fare girare il motore al minimo
per più di pochi minuti. Un minimo
prolun gato può provocare accumuli
d i calore.
ATTENZIONE
HCA10702
Usare soltanto benzina senza piombo.
L’utilizzo di benzina con piombo provo-
cherebbe danni irreparabili al converti-
tore catalitico.

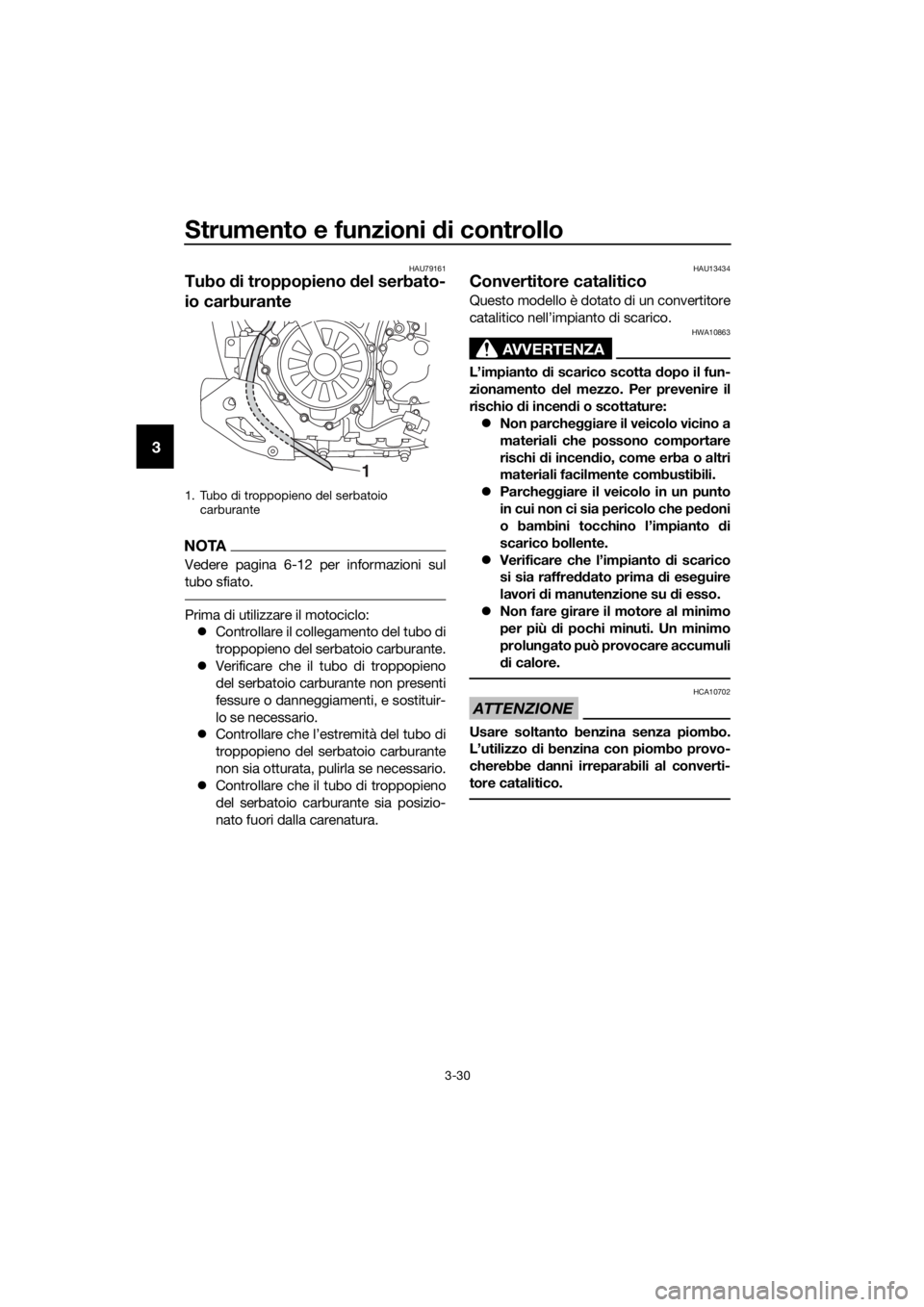

1. Tubo di troppopieno del serbatoio carburante
1
UBP8H0H0.book Page 30 Thursday, December 8, 2016 3:51 PM

Strumento e funzioni di controllo
3-31
3
HAU49444
Sella pilota
Per togliere la sella pilota
1. Inserire la chiave nella serratura sella e poi girarla in senso antiorario.
2. Alzare il lato anteriore della sella pilota e spingere la sella in avanti.
Per installare la sella pilota 1. Inserire la sporgenza sul lato posterio- re della sella pilota nel supporto sella
come illustrato nella figura e poi pre-
mere il lato anteriore della sella verso il
basso per bloccarla in posizione.
2. Sfilare la chiave.
NOTA
 Verificare che la sella pilota sia fissata
correttamente prima di mettersi in
marcia. 
Si può regolare l’altezza della sella pi-
lota per cambiare la posizione di gui-
da. (Vedere “Regolazione dell’altezza
della sella pilota”.)

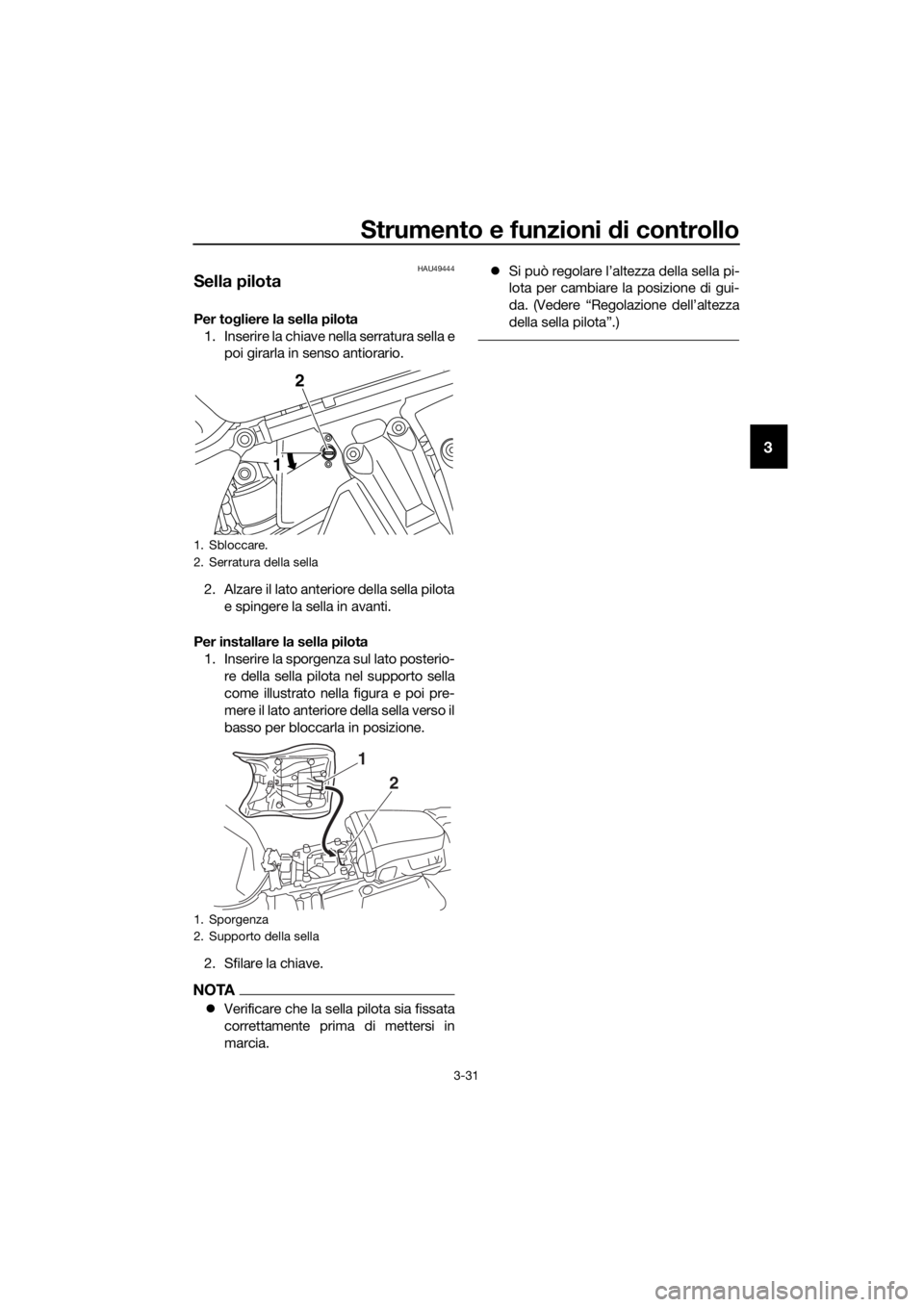

1. Sbloccare.
2. Serratura della sella
1. Sporgenza
2. Supporto della sella
2
1
1
2
UBP8H0H0.book Page 31 Thursday, December 8, 2016 3:51 PM

Strumento e funzioni di controllo
3-32
3
HAU49475
Regolazione d ell’altezza della
sella pilota
L’altezza della sella pilota è regolabile su
una delle due posizioni per adattarsi alle
preferenze del conducente.
Alla spedizione, l’altezza della sella pilota è
stata regolata sulla posizione più alta.
Per cambiare l’altezza della sella pilota
alla posizione bassa
1. Togliere la sella pilota. (Vedere pagina 3-31.)
2. Togliere il regolatore della posizione
altezza sella pilota estraendolo.
3. Installare il regolatore della posizione altezza sella pilota in modo che il rife-
rimento d’accoppiamento sia allineato
con il riferimento “L” come illustrato
nella figura. 4. Inserire la sporgenza sul lato posterio-
re della sella pilota nel supporto sella
A come illustrato in figura.
Per cambiare l’altezza della sella pilota
alla posizione alta 1. Togliere la sella pilota. (Vedere pagina 3-31.)
2. Togliere il regolatore della posizione altezza sella pilota estraendolo.

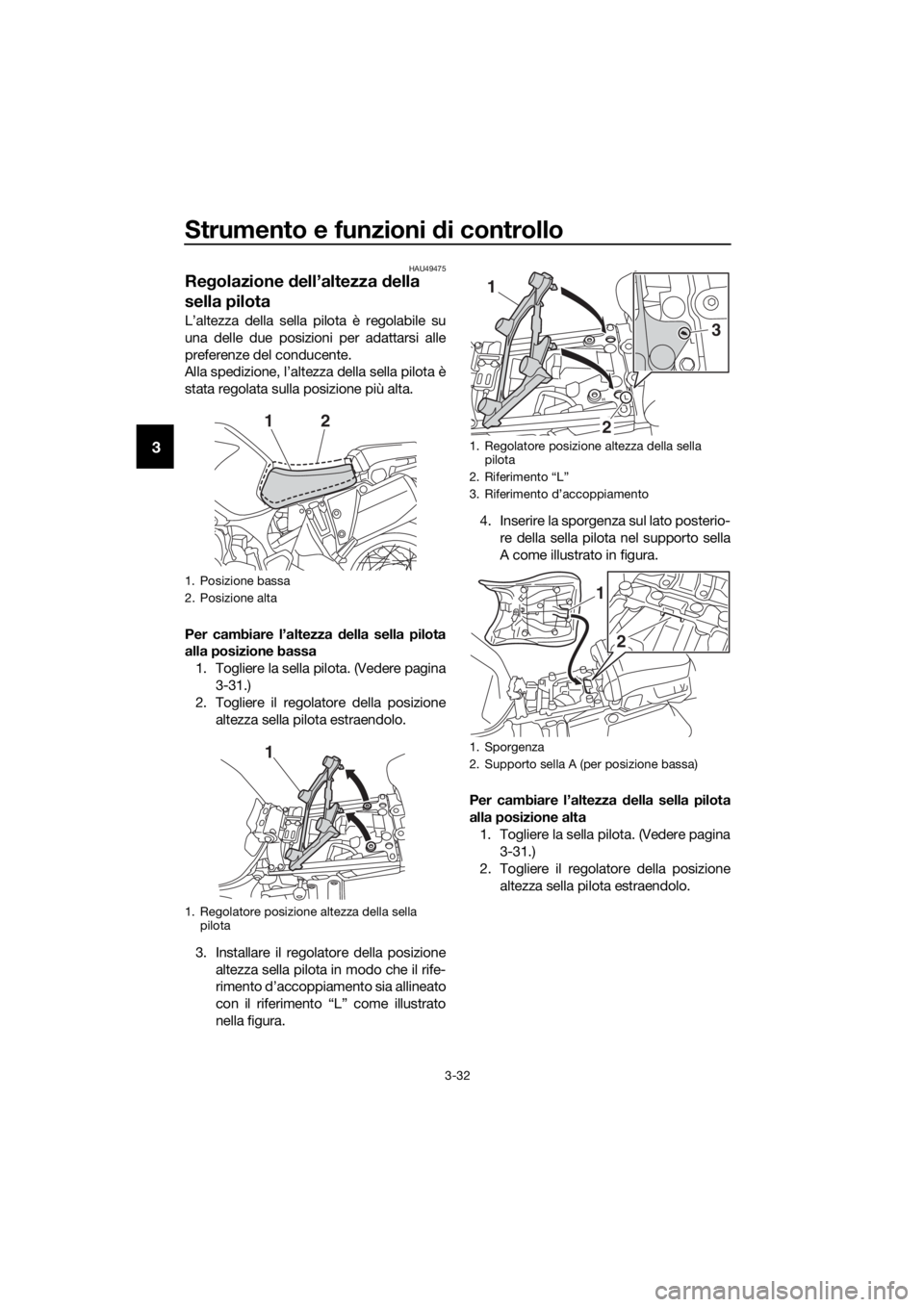

1. Posizione bassa
2. Posizione alta
1. Regolatore posizione altezza della sella pilota
12
1
1. Regolatore posizione altezza della sella pilota
2. Riferimento “L”
3. Riferimento d’accoppiamento
1. Sporgenza
2. Supporto sella A (per posizione bassa)
3
2
1
1
2
UBP8H0H0.book Page 32 Thursday, December 8, 2016 3:51 PM

Strumento e funzioni di controllo
3-33
3
3. Installare il regolatore della posizione
altezza sella pilota in modo che il rife-
rimento d’accoppiamento sia allineato
con il riferimento “H” come illustrato
nella figura.
4. Inserire la sporgenza sul lato posterio- re della sella pilota nel supporto sella
B come illustrato in figura.NOTA
Verificare che la sella pilota sia fissata cor-
rettamente prima di mettersi in marcia.

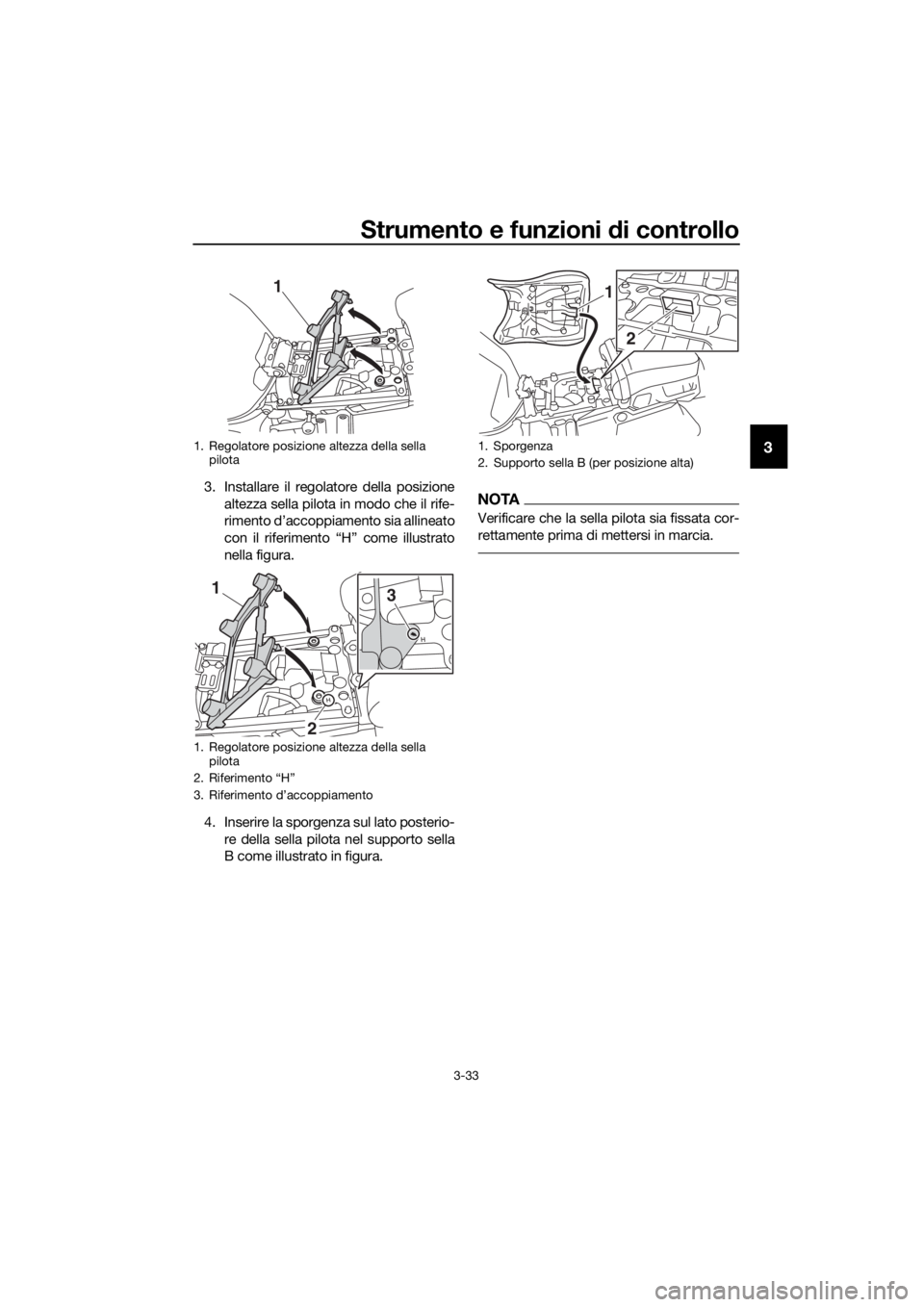

1. Regolatore posizione altezza della sella pilota
1. Regolatore posizione altezza della sella pilota
2. Riferimento “H”
3. Riferimento d’accoppiamento
1
2 3
1
1. Sporgenza
2. Supporto sella B (per posizione alta)
1
2
UBP8H0H0.book Page 33 Thursday, December 8, 2016 3:51 PM

Strumento e funzioni di controllo
3-34
3
HAU58982
Parabrezza
A seconda delle esigenze del pilota, è pos-
sibile regolare il parabrezza in una delle
quattro posizioni disponibili.
Per regolare l’altezza del parabrezza
1. Allentare il pomello di regolazione al- tezza parabrezza su ciascun lato del
parabrezza fino a quando si avverte
resistenza. ATTENZIONE: Non con-
tinuare a girare il pomello una volta
che si avverte la resistenza. In caso
contrario, il pomello potrebbe dan-
ne ggiarsi.
[HCA20211]
2. Tirare i supporti piastra di scorrimento
verso l’esterno, quindi regolare l’altez-
za del parabrezza.
3. Allineare i supporti piastra di scorri- mento con i riferimenti d’accoppia-
mento nella posizione desiderata.
NOTA
Accertarsi che i supporti piastra di
scorrimento siano allineati con i riferi-
menti d’accoppiamento alla stessa al-
tezza su entrambi i lati del parabrezza.
 Accertarsi che la sporgenza su cia-
scun supporto piastra di scorrimento
s’inserisca nel foro corrispondente
sulla piastra di scorrimento.
4. Serrare i pomelli di regolazione.

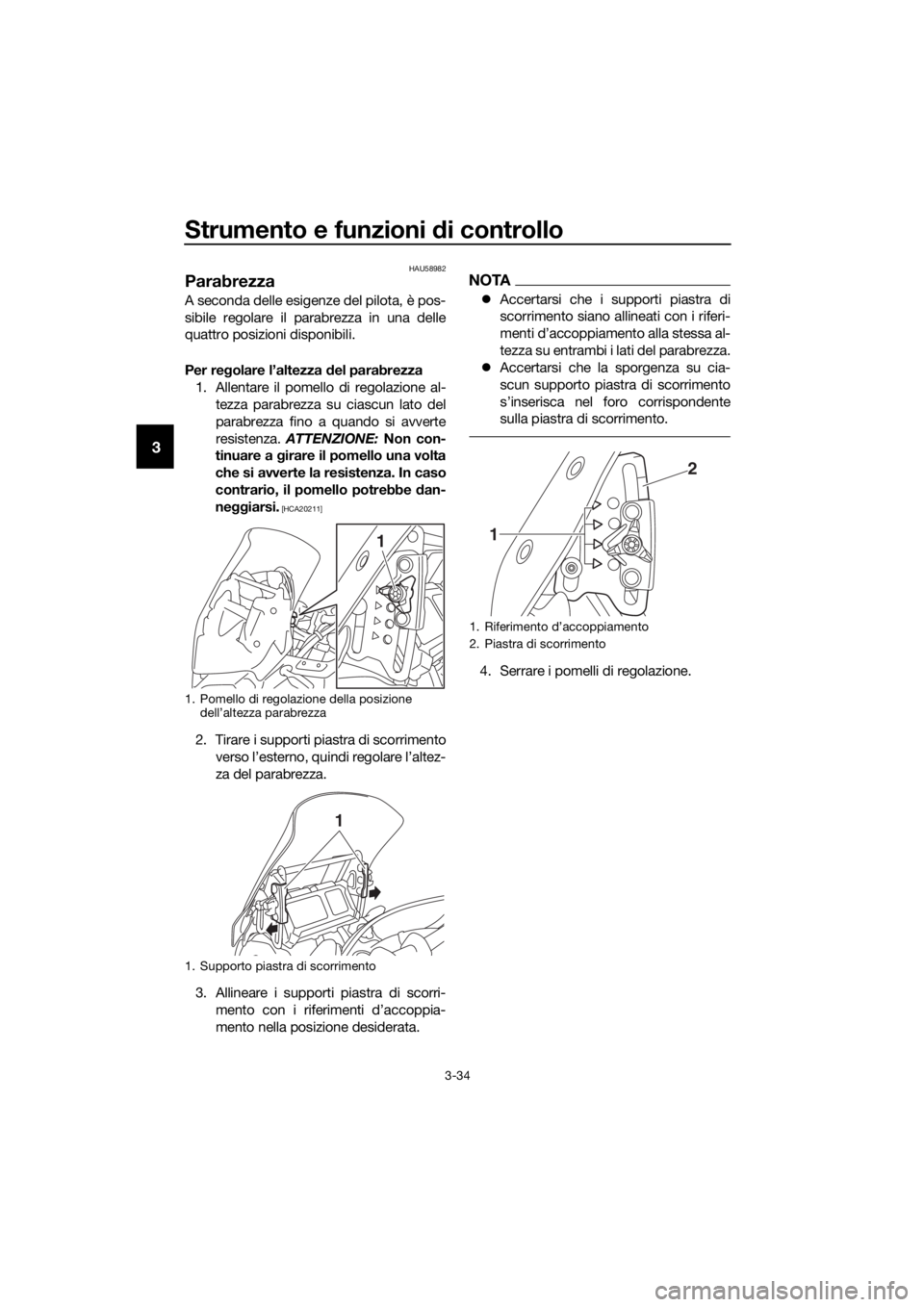

1. Pomello di regolazione della posizione
dell’altezza parabrezza
1. Supporto piastra di scorrimento
1
1
1. Riferimento d’accoppiamento
2. Piastra di scorrimento
2
1
UBP8H0H0.book Page 34 Thursday, December 8, 2016 3:51 PM

Strumento e funzioni di controllo
3-35
3
HAU59140

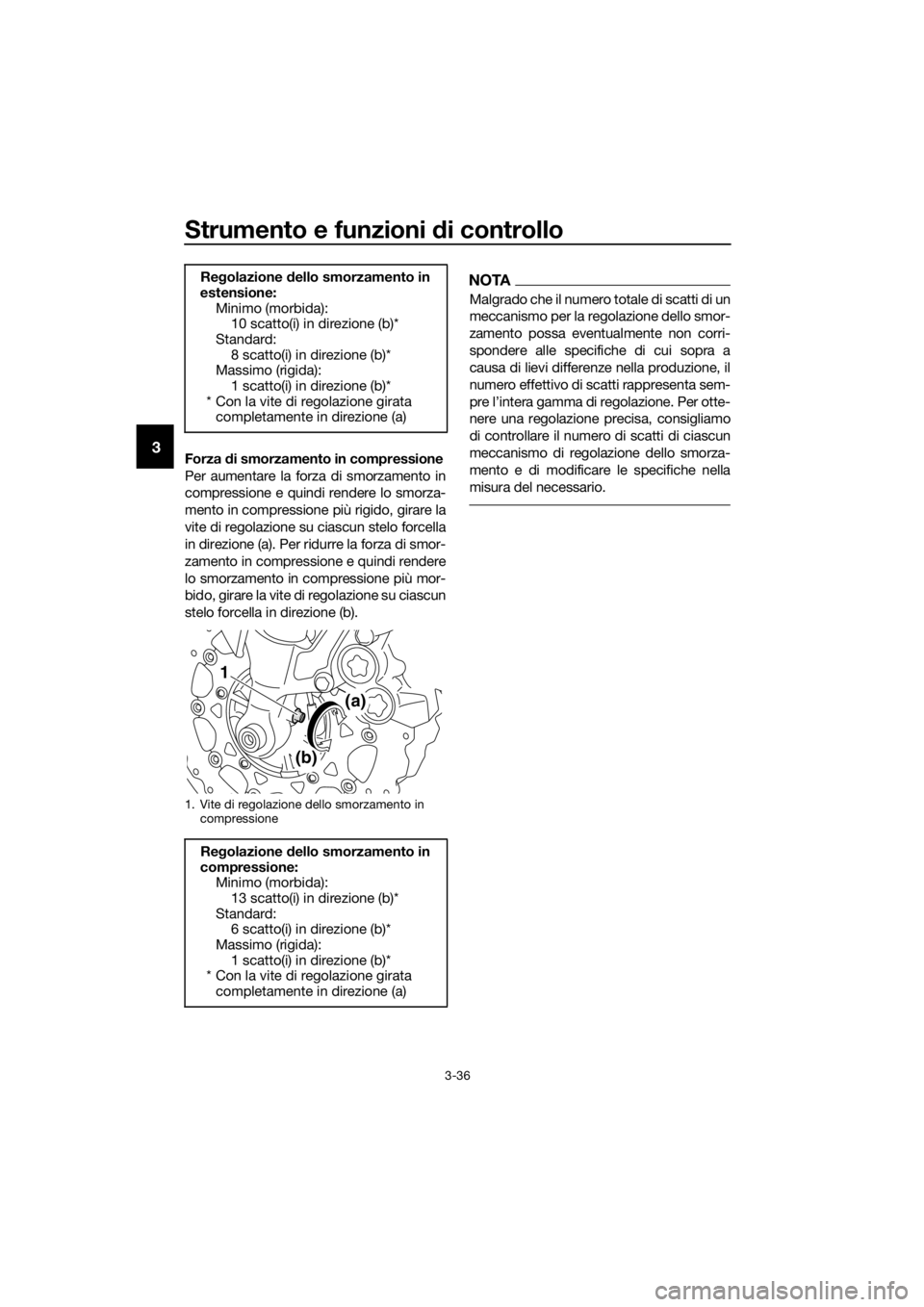

Regolazione della forcella
AVVERTENZA
HWA10181
Re golare sempre entrambi gli steli d ella
forcella su gli stessi valori, altrimenti il
mezzo potrebbe diventare instabile e
poco mane ggevole.
Questa forcella è equipaggiata con bulloni
di regolazione precarica molla, con viti di
regolazione dello smorzamento in esten-
sione e viti di regolazione dello smorza-
mento in compressione.
ATTENZIONE
HCA10102
Per evitare di danne ggiare il meccani-
smo, non tentare di girare oltre l’impo-
stazione massima o minima.
Precarica molla
Per aumentare la precarica molla e quindi
rendere la sospensione più rigida, girare il
bullone di regolazione su ciascun stelo for-
cella in direzione (a). Per ridurre la precarica
molla e quindi rendere la sospensione più
morbida, girare il bullone di regolazione su
ciascun stelo forcella in direzione (b).
La regolazione precarica molla è determi-
nata dalla misurazione della distanza A,
come illustrato nella figura. Quanto minore
è la distanza A, tanto maggiore è la preca-
rica molla; quanto maggiore è la distanza A,
tanto minore è la precarica molla. Forza
di smorzamento in estensione
Per aumentare la forza di smorzamento in
estensione e quindi rendere lo smorzamen-
to in estensione più rigido, girare la vite di
regolazione su ciascun stelo forcella in dire-
zione (a). Per ridurre la forza di smorzamen-
to in estensione e quindi rendere lo
smorzamento in estensione più morbido,
girare la vite di regolazione su ciascun stelo
forcella in direzione (b).
1. Bullone di regolazione precarica molla
1
(a) (b)
1. Distanza A
Regolazione precarica molla:
Minimo (morbida): Distanza A = 19.0 mm (0.75 in)
Standard:
Distanza A = 14.0 mm (0.55 in)
Massimo (rigida): Distanza A = 4.0 mm (0.16 in)
1. Vite di regolazione dello smorzamento in
estensione
1
1
(a)
(b)
UBP8H0H0.book Page 35 Thursday, December 8, 2016 3:51 PM

Strumento e funzioni di controllo
3-36
3Forza di smorzamento in compressione
Per aumentare la forza di smorzamento in
compressione e quindi rendere lo smorza-
mento in compressione più rigido, girare la
vite di regolazione su ciascun stelo forcella
in direzione (a). Per ridurre la forza di smor-
zamento in compressione e quindi rendere
lo smorzamento in compressione più mor-
bido, girare la vite di regolazione su ciascun
stelo forcella in direzione (b).
NOTA
Malgrado che il numero totale di scatti di un
meccanismo per la regolazione dello smor-
zamento possa eventualmente non corri-
spondere alle specifiche di cui sopra a
causa di lievi differenze nella produzione, il
numero effettivo di scatti rappresenta sem-
pre l’intera gamma di regolazione. Per otte-
nere una regolazione precisa, consigliamo
di controllare il numero di scatti di ciascun
meccanismo di regolazione dello smorza-
mento e di modificare le specifiche nella
misura del necessario.
Re golazione d ello smorzamento in
estensione:
Minimo (morbida):10 scatto(i) in direzione (b)*
Standard:
8 scatto(i) in direzione (b)*
Massimo (rigida): 1 scatto(i) in direzione (b)*
* Con la vite di regolazione girata completamente in direzione (a)
1. Vite di regolazione dello smorzamento in
compressione
Re golazione d ello smorzamento in
compressione: Minimo (morbida):13 scatto(i) in direzione (b)*
Standard: 6 scatto(i) in direzione (b)*
Massimo (rigida):
1 scatto(i) in direzione (b)*
* Con la vite di regolazione girata completamente in direzione (a)
1
(a)
(b)
UBP8H0H0.book Page 36 Thursday, December 8, 2016 3:51 PM
