Regelmäßige Wartung und kleinere Reparaturen
6
GAU03938

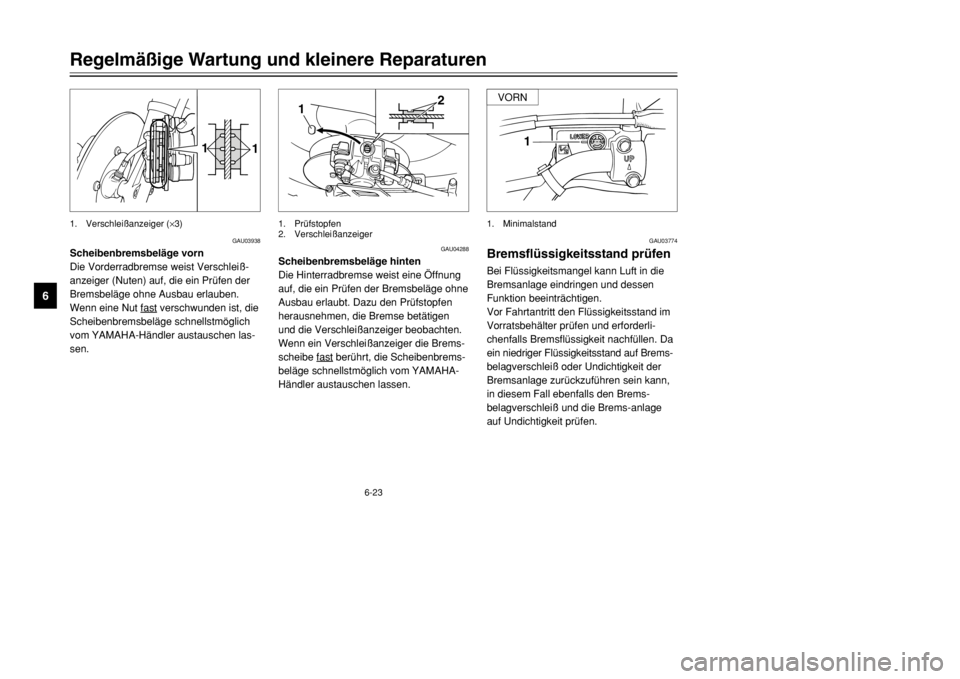

Scheibenbremsbeläge vorn
Die Vorderradbremse weist Verschleiß-
anzeiger (Nuten) auf, die ein Prüfen der
Bremsbeläge ohne Ausbau erlauben.
Wenn eine Nut fast
verschwunden ist, die
Scheibenbremsbeläge schnellstmöglich
vom YAMAHA-Händler austauschen las-
sen.
1
1
1. Verschleißanzeiger (×3)
GAU03774
Bremsflüssigkeitsstand prüfenBremsflüssigkeitsstand prüfenBei Flüssigkeitsmangel kann Luft in die
Bremsanlage eindringen und dessen
Funktion beeinträchtigen.
Vor Fahrtantritt den Flüssigkeitsstand im
Vorratsbehälter prüfen und erforderli-
chenfalls Bremsflüssigkeit nachfüllen. Da
ein niedriger Flüssigkeitsstand auf Brems-
belagverschleiß oder Undichtigkeit der
Bremsanlage zurückzuführen sein kann,
in diesem Fall ebenfalls den Brems-
belagverschleiß und die Brems-anlage
auf Undichtigkeit prüfen.
1
1. Minimalstand
GAU04288
Scheibenbremsbeläge hinten
Die Hinterradbremse weist eine Öffnung
auf, die ein Prüfen der Bremsbeläge ohne
Ausbau erlaubt. Dazu den Prüfstopfen
herausnehmen, die Bremse betätigen
und die Verschleißanzeiger beobachten.
Wenn ein Verschleißanzeiger die Brems-
scheibe fast
berührt, die Scheibenbrems-
beläge schnellstmöglich vom YAMAHA-
Händler austauschen lassen.
1
2
1. Prüfstopfen
2. Verschleißanzeiger
VORN
4PT-G7 (German) 7/13/01 4:20 PM Page 60

6-24
Regelmäßige Wartung und kleinere Reparaturen
6
Folgende Vorsichtsmaßregeln beachten.
8Beim Ablesen des Flüssigkeits-
stands muß der Vorratsbehälter
waagrecht stehen.
8Nur die empfohlene Bremsflüssigkeit
verwenden. Andere Bremsflüssigkei-
ten können die Dichtungen angrei-
fen, Undichtigkeit verursachen und
dadurch die Bremsfunktion beein-
trächtigen.8Ausschließlich Bremsflüssigkeit glei-
cher Marke und gleichen Typs nach-
füllen. Das Mischen verschiedener
Bremsflüssigkeiten kann chemische
Reaktionen hervorrufen, die die
Bremsfunktion beeinträchtigen.
8Darauf achten, daß beim Nachfüllen
kein Wasser in den Vorratsbehälter
gelangt. Wasser setzt den Siede-
punkt der Bremsflüssigkeit erheblich
herab und kann Dampfblasenbildung
verursachen.
8Bremsflüssigkeit greift Lack und
Kunststoff an. Deshalb vorsichtig
handhaben und verschüttete Brems-
flüssigkeit sofort abwischen.
8Ein allmähliches Absinken des
Bremsflüssigkeitsstandes ist mit
zunehmendem Verschleiß der
Bremsbeläge normal; bei plötzli-
chem Absinken jedoch die Brems-
anlage vom YAMAHA-Händler über-
prüfen lassen.
GAU03976
Bremsflüssigkeit wechselnBremsflüssigkeit wechselnDie Bremsflüssigkeit sollte in den emp-
fohlenen Abständen (siehe dazu die
Anmerkung unter der Tabelle „Wartungs-
intervalle und Schmierdienst“) vom
YAMAHA-Händler gewechselt werden.
Außerdem müssen folgende Teile nach
der angegebenen Zeitspanne, ggf. bei
Undichtigkeit oder anderen Schäden vom
YAMAHA-Händler ausgetauscht werden.
8Dichtringe (Hauptbremszylinder und
Bremssättel): alle zwei Jahre
8Bremsschläuche: alle vier Jahre

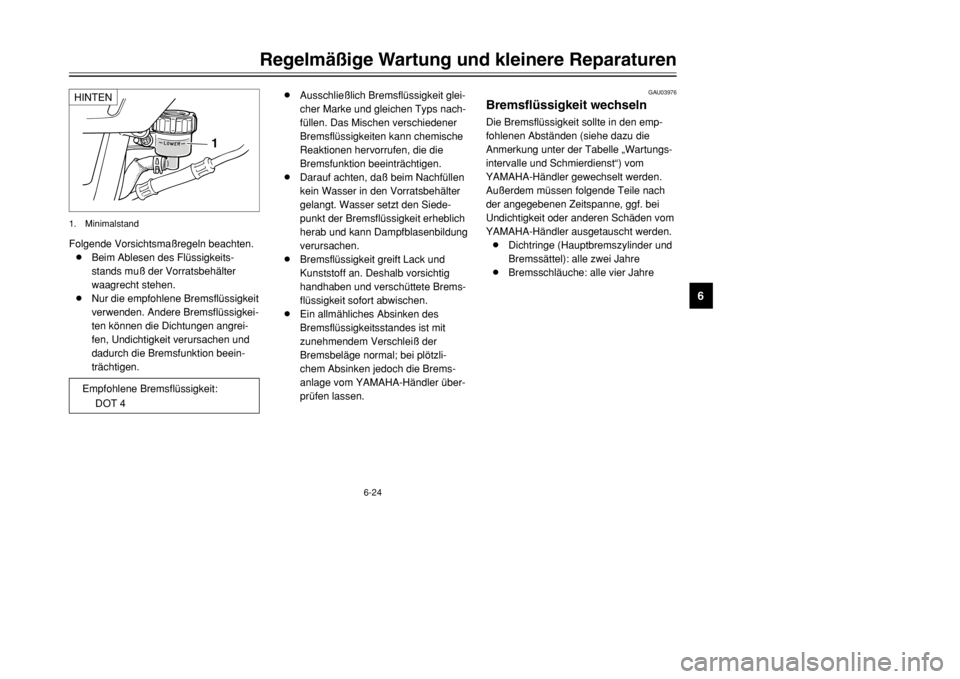

1
1. MinimalstandHINTENEmpfohlene Bremsflüssigkeit:
DOT 4
4PT-G7 (German) 7/13/01 4:20 PM Page 61

6-25
Regelmäßige Wartung und kleinere Reparaturen
6
GAU00744
Antriebsketten-DurchhangKettendurchhangDen Antriebsketten-Durchhang vor
Fahrtantritt prüfen und ggf. korrigieren.
Kettendurchhang prüfenPrüfen1. Das Motorrad auf einem ebenen
Untergrund abstellen und in gerader
Stellung halten.HINWEIS:Beim Messen und Einstellen des Ketten-
durchhangs muß das Fahrzeug vollstän-
dig gerade stehen und unbeladen sein.2. Das Getriebe in die Leerlaufstellung
schalten.
GAU01134
Kettendurchhang einstellenEinstellen1. Die Achsmutter und die Bremssattel-
halterungs-Schraube lockern.
2. Zum Straffen der Kette die Exzenter-
platte an beiden Seiten der Schwin-
ge nach adrehen; zum Lockern der
Kette das Rad nach vorn drücken
und beide Exzenterplatten nach b
drehen.

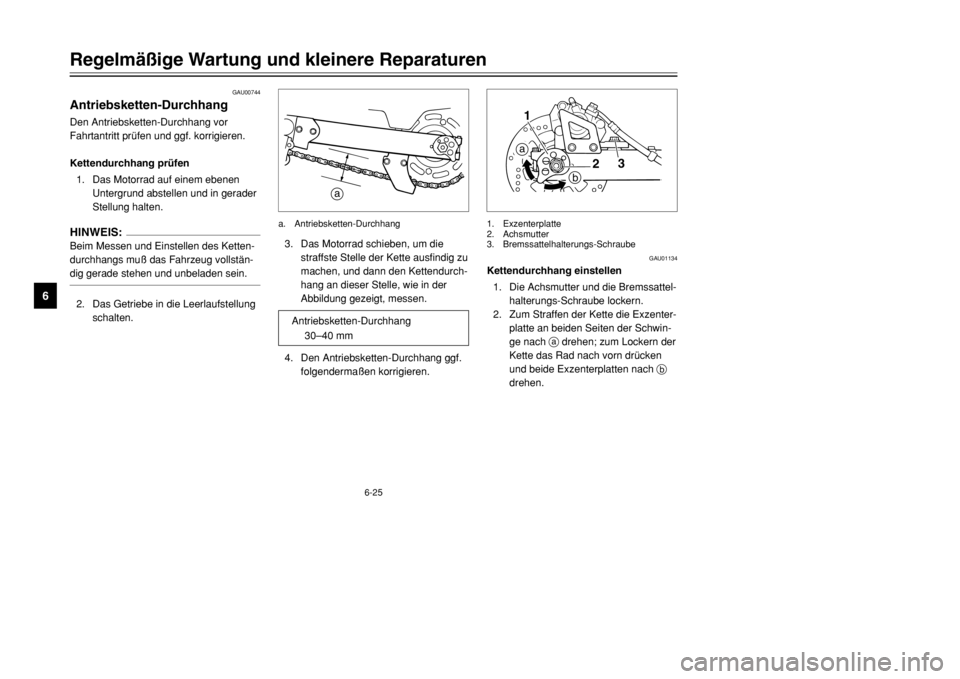

a
b2 1
3
1. Exzenterplatte
2. Achsmutter
3. Bremssattelhalterungs-Schraube
3. Das Motorrad schieben, um die
straffste Stelle der Kette ausfindig zu
machen, und dann den Kettendurch-
hang an dieser Stelle, wie in der
Abbildung gezeigt, messen.
4. Den Antriebsketten-Durchhang ggf.
folgendermaßen korrigieren.
a
a. Antriebsketten-Durchhang
Antriebsketten-Durchhang
30–40 mm
4PT-G7 (German) 7/13/01 4:20 PM Page 62

6-26
Regelmäßige Wartung und kleinere Reparaturen
6
HINWEIS:Beide Exzenterplatten jeweils gleichmä-
ßig einstellen, damit die Ausrichtung sich
nicht verstellt.
GC000096
dDEine falsch gespannte Antriebskette
verursacht erhöhten Verschleiß von
Kette, Motor, Lagern und anderen
wichtigen Teilen und kann dazu füh-
ren, daß die Kette reißt oder abspringt.
Daher darauf achten, daß der Ketten-
durchhang sich im Sollbereich befin-
det.3. Die Kontermuttern festziehen und
dann die Achsmutter sowie Brems-
sattelhalterungs-Schraube vor-
schriftsmäßig anziehen.2. Die Kette trockenreiben.
3. Die Kette gründlich mit O-Ring-
Kettenspray schmieren.
GCA00052
dDMotoröl und andere Schmiermittel sind
nicht zu verwenden, da sie möglicher-
weise Lösungsmittel enthalten, die die
O-Ringe beschädigen können.
GAU03006
Antriebskette schmierenAntriebskette schmierenDie Kette besteht aus vielen Teilen, die
ständig miteinander in Bewegung sind.
Eine unsachgemäß behandelte Kette ist
schnell verschlissen – ganz besonders,
wenn das Motorrad oft unter staubigen
Bedingungen oder im Regen gefahren
wird. Die Antriebskette muß deshalb in
den empfohlenen Abständen (siehe dazu
die Tabelle „Wartungsintervalle und
Schmierdienst“) folgendermaßen gerei-
nigt und geschmiert werden.
GC000097
dDDie Antriebskette muß nach der Fahr-
zeugwäsche oder einer Fahrt im Regen
geschmiert werden.1. Die Kette in einem Petroleumbad
auswaschen.
GCA00053
dDDie Kette ist mit O-Ringen zwischen
den Kettenlaschen ausgestattet. Reini-
gung mit Dampfstrahler oder einem
ungeeigneten Lösungsmittel kann die
O-Ringe beschädigen. Zur Reinigung
der Antriebskette daher ausschließlich
Petroleum verwenden.
Anzugsmoment
Achsmutter
105 Nm (10,5 m0kgf)
Bremssattelhalterungs-Schraube
48 Nm (4,8 m0kgf)
4PT-G7 (German) 7/13/01 4:20 PM Page 63

6-27
Regelmäßige Wartung und kleinere Reparaturen
6
GAU02962
Bowdenzüge prüfen und
schmierenBowdenzüge prüfen, schmierenDie Funktion und den Zustand sämtlicher
Seilzüge vor Fahrtantritt prüfen und die
Seilzüge sowie Seilzugnippel ggf. schmie-
ren. Den Seilzug bei Beschädi-gung oder
Schwergängigkeit vom YAMAHA-Händler
erneuern lassen.
GAU04034

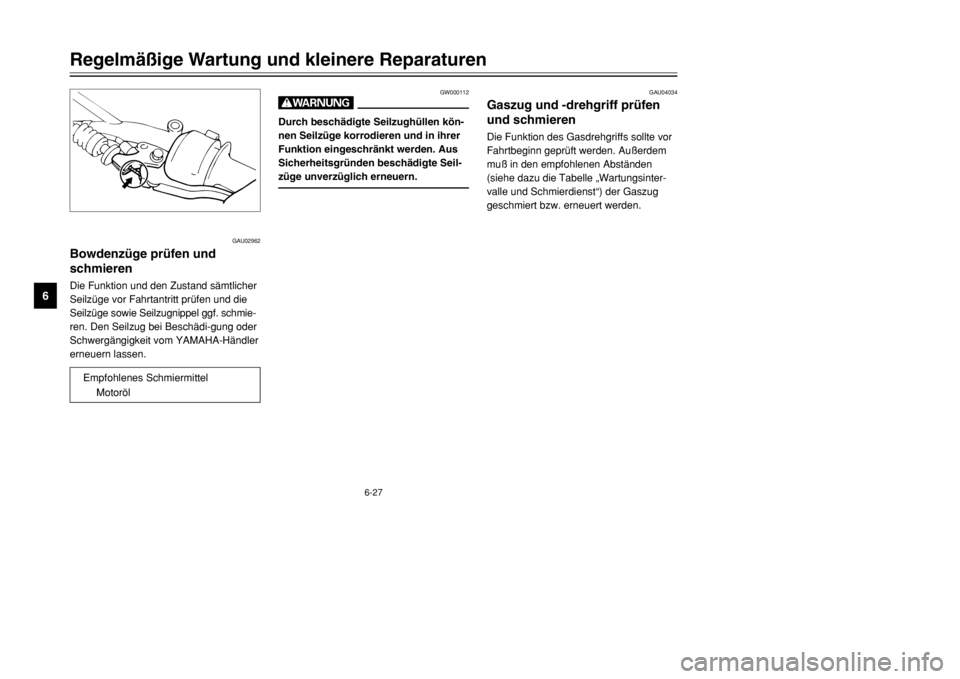

Gaszug und -drehgriff prüfen
und schmierenGaszug u. -drehgriff prüfen, schmierenDie Funktion des Gasdrehgriffs sollte vor
Fahrtbeginn geprüft werden. Außerdem
muß in den empfohlenen Abständen
(siehe dazu die Tabelle „Wartungsinter-
valle und Schmierdienst“) der Gaszug
geschmiert bzw. erneuert werden.
GW000112
WDurch beschädigte Seilzughüllen kön-
nen Seilzüge korrodieren und in ihrer
Funktion eingeschränkt werden. Aus
Sicherheitsgründen beschädigte Seil-
züge unverzüglich erneuern.
Empfohlenes Schmiermittel
Motoröl
4PT-G7 (German) 7/13/01 4:20 PM Page 64

6-28
Regelmäßige Wartung und kleinere Reparaturen
6
GAU03370

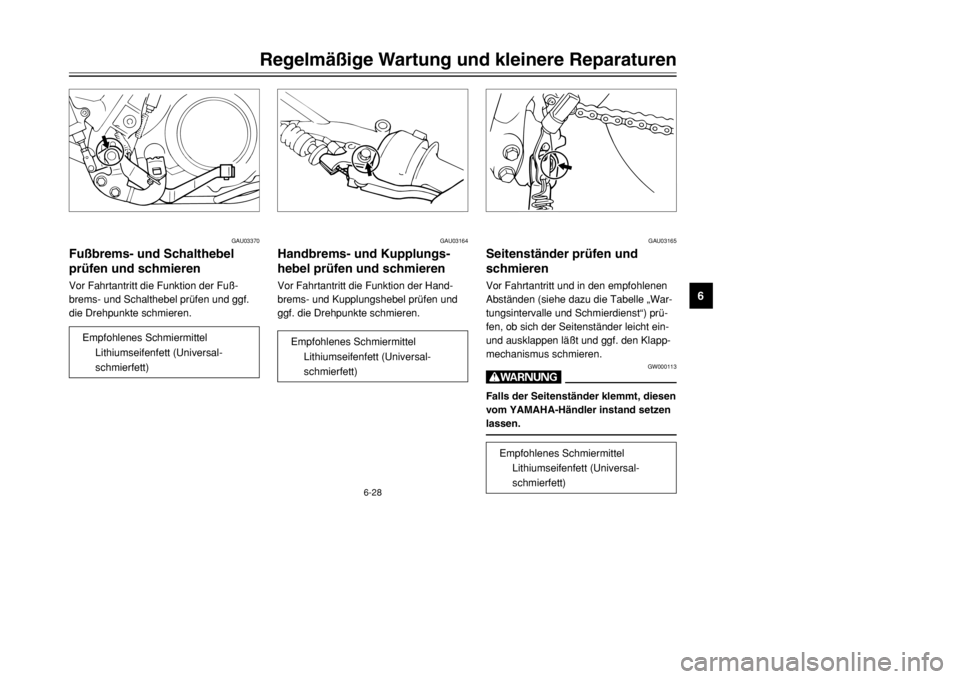

Fußbrems- und Schalthebel
prüfen und schmierenFußbrems- u. Schalthebel prüfen, schmierenVor Fahrtantritt die Funktion der Fuß-
brems- und Schalthebel prüfen und ggf.
die Drehpunkte schmieren.
GAU03164
Handbrems- und Kupplungs-
hebel prüfen und schmierenHandbrems- u. Kupplungshebel prüfen, schmierenVor Fahrtantritt die Funktion der Hand-
brems- und Kupplungshebel prüfen und
ggf. die Drehpunkte schmieren.
GAU03165
Seitenständer prüfen und
schmierenSeitenständer prüfen, schmierenVor Fahrtantritt und in den empfohlenen
Abständen (siehe dazu die Tabelle „War-
tungsintervalle und Schmierdienst“) prü-
fen, ob sich der Seitenständer leicht ein-
und ausklappen läßt und ggf. den Klapp-
mechanismus schmieren.
GW000113
WFalls der Seitenständer klemmt, diesen
vom YAMAHA-Händler instand setzen
lassen.
Empfohlenes Schmiermittel
Lithiumseifenfett (Universal-
schmierfett)
Empfohlenes Schmiermittel
Lithiumseifenfett (Universal-
schmierfett)
Empfohlenes Schmiermittel
Lithiumseifenfett (Universal-
schmierfett)
4PT-G7 (German) 7/13/01 4:20 PM Page 65

6-29
Regelmäßige Wartung und kleinere Reparaturen
6
GAU00790
Schwinge schmierenSchwinge schmierenDie Schwingenlager sollten in den emp-
fohlenen Abständen (siehe dazu die
Tabelle “Wartungsintervalle und Schmier-
dienst”) geschmiert werden.
1
1
1. Schmiernippel (×2)
Funktionsprüfung
1. Das Motorrad auf einem ebenen
Untergrund abstellen und in gerader
Stellung halten.
2. Bei kräftig gezogenem Handbrems-
hebel die Gabel durch starken Druck
auf den Lenker mehrmals einfedern
und prüfen, ob sie leichtgängig ein-
und ausfedert.
GC000098
dDFalls die Teleskopgabel nicht gleich-
mäßig ein- und ausfedert oder irgend-
welche Schäden festgestellt werden,
das Fahrzeug von einem YAMAHA-
Händler überprüfen lassen.
GAU02939
Teleskopgabel prüfenTeleskopgabel prüfenZustand und Funktion der Teleskopgabel
müssen folgendermaßen in den empfoh-
lenen Abständen (siehe dazu die Tabelle
„Wartungsintervalle und Schmierdienst“)
geprüft werden.
Sichtprüfung
GW000115
WDas Fahrzeug sicher abstützen, damit
es nicht umfallen kann.Die Standrohre auf Riefen und andere
Beschädigungen, die Gabeldichtringe auf
Öllecks prüfen.
Empfohlenes Schmiermittel
Molybdändisulfidfett
4PT-G7 (German) 7/13/01 4:20 PM Page 66

6-30
Regelmäßige Wartung und kleinere Reparaturen
6
GAU00794
Lenkung prüfenLenkung prüfenVerschlissene oder lockere Lenkungs-
lager stellen eine erhebliche Gefährdung
dar. Darum muß der Zustand der Len-
kung folgendermaßen in den empfohle-
nen Abständen (siehe dazu die Tabelle
„Wartungsintervalle und Schmierdienst“)
geprüft werden.

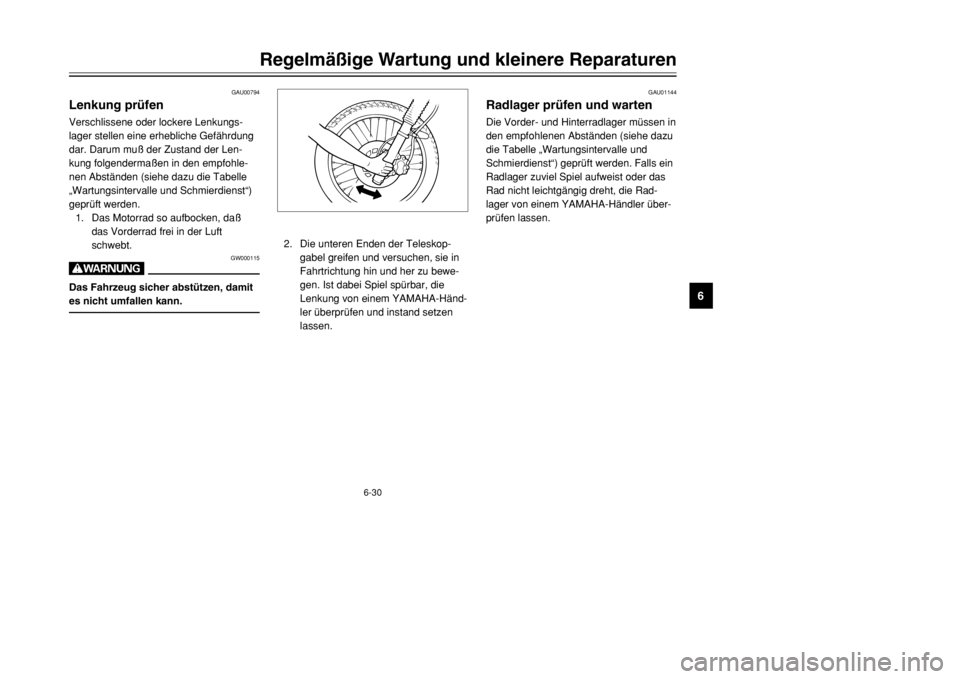

1. Das Motorrad so aufbocken, daß
das Vorderrad frei in der Luft
schwebt.
GW000115
WDas Fahrzeug sicher abstützen, damit
es nicht umfallen kann.
GAU01144
Radlager prüfen und wartenRadlager prüfen, wartenDie Vorder- und Hinterradlager müssen in
den empfohlenen Abständen (siehe dazu
die Tabelle „Wartungsintervalle und
Schmierdienst“) geprüft werden. Falls ein
Radlager zuviel Spiel aufweist oder das
Rad nicht leichtgängig dreht, die Rad-
lager von einem YAMAHA-Händler über-
prüfen lassen.
2. Die unteren Enden der Teleskop-
gabel greifen und versuchen, sie in
Fahrtrichtung hin und her zu bewe-
gen. Ist dabei Spiel spürbar, die
Lenkung von einem YAMAHA-Händ-
ler überprüfen und instand setzen
lassen.
4PT-G7 (German) 7/13/01 4:20 PM Page 67

6-31
Regelmäßige Wartung und kleinere Reparaturen
6
GAU00800
Batterie wartenBatterie wartenDie Batterie ist versiegelt und daher war-
tungsfrei. Die Kontrolle des Säurestands
und das Auffüllen von destilliertem Was-
ser entfallen deshalb.
GC000101
dDUnter keinen Umständen die Verschluß-
kappen entfernen, da dies die Batterie
ernsthaft beschädigen würde.
8
8
DIE BATTERIE VON KINDERN
FERNHALTEN.
GW000116
W8 8
Die Batterie enthält giftige Schwe-
felsäure, die schwere Verätzun-
gen und bleibende Augenschäden
hervorrufen kann. Daher beim
Umgang mit Batterien stets einen
geeigneten Augenschutz tragen.
Augen, Haut und Kleidung unter
keinen Umständen mit Batterie-
säure in Berührung bringen.
8 8
Erste Hilfe
9Außerlich
: Mit reichlich Wasser
abspülen.
9Innerlich: Große Mengen Was-
ser trinken und sofort einen
Arzt rufen.
9Augen: Mindestens 15 Minuten
lang gründlich mit Wasser spü-
len und sofort einen Arzt aufsu-
chen.
8 8
Die Batterie erzeugt explosives
Wasserstoffgas (Knallgas). Daher
Funken, offene Flammen, bren-
nende Zigaretten und andere Feu-
erquellen fernhalten. Beim Laden
der Batterie in geschlossenen
Räumen für ausreichende Belüf-
tung sorgen.
4PT-G7 (German) 7/13/01 4:20 PM Page 68

6-32
Regelmäßige Wartung und kleinere Reparaturen
6
Batterie laden
Bei Entladung die Batterie so bald wie
möglich von einem YAMAHA-Händler
aufladen lassen. Beachten Sie, daß die
Batterie sich durch die Zuschaltung elek-
trischer Nebenverbraucher schneller ent-
lädt und deshalb öfter aufgeladen werden
muß.
Batterie lagern
1. Vor einer etwa einmonatigen Still-
legung die Batterie ausbauen, aufla-
den und an einem kühlen, lichtge-
schützten Ort lagern.
2. Bei einer Stillegung von mehr als
einem Monat mindestens einmal im
Monat den Ladezustand der Batterie
prüfen und ggf. korrigieren.
3. Vor der Montage die Batterie voll-
ständig aufladen.
4. Bei der Montage der Batterie unbe-
dingt auf richtige Polung und Festig-
keit der Klemmen achten.
GAU01307
Sicherung wechselnSicherung wechselnDie Sicherung befindet sich hinter den
Abdeckung A; siehe dazu Seite 6-7.
Die Sicherung, falls sie durchgebrannt ist,
folgendermaßen erneuern.
1. Die Zündung und alle anderen
Stromkreise ausschalten.
2. Die durchgebrannte Sicherung her-
ausnehmen, und dann eine neue
Sicherung mit der vorgesehenen
Amperezahl einsetzen.
1
2
1. Sicherung
2. Ersatzsicherung
GC000102
dD8Die Batterie vor der Lagerung
vollständig aufladen. Das Lagern
im entladenen Zustand führt der
Batterie bleibende Schäden zu.
8Zum Laden der wartungsfreien
Batterie ist ein spezielles Ladege-
rät nötig (Konstantstrom-stärke
und/oder -spannung). Konventio-
nelle Ladegeräte können die
Lebensdauer der wartungsfreien
Batterie vermindern. Sollten Sie
nicht mit Sicherheit über ein kor-
rektes Ladegerät verfügen, wen-
den Sie sich bitte an Ihren
YAMAHA-Händler.
Vorgeschriebene Sicherung
20 A
4PT-G7 (German) 7/13/01 4:20 PM Page 69
