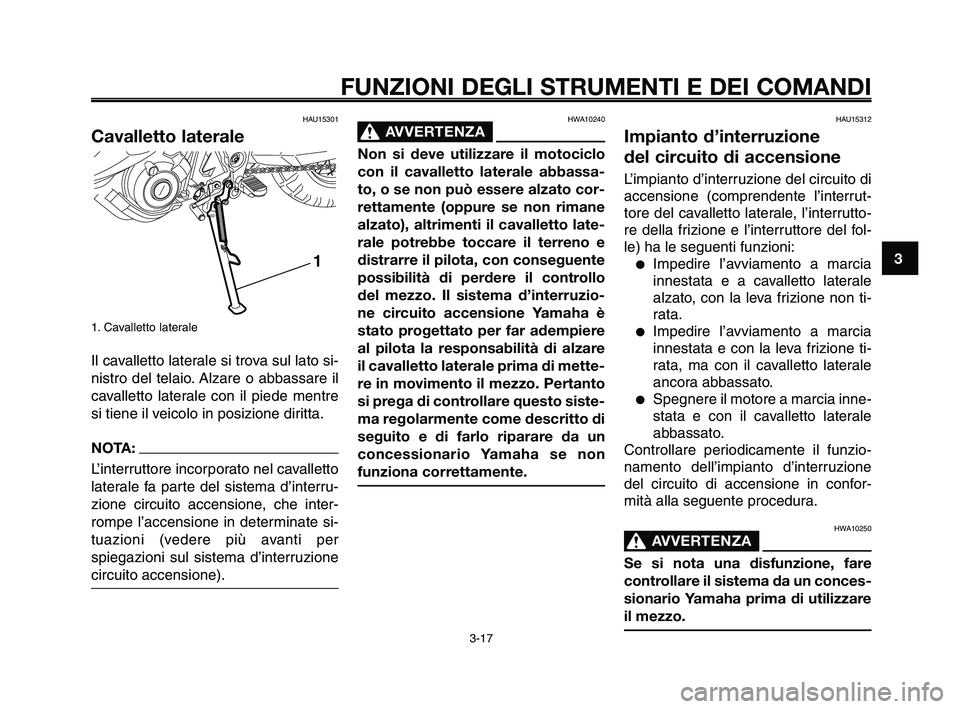

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-17
HWA10240
AVVERTENZA0
Non si deve utilizzare il motociclo
con il cavalletto laterale abbassa-
to, o se non può essere alzato cor-
rettamente (oppure se non rimane
alzato), altrimenti il cavalletto late-
rale potrebbe toccare il terreno e
distrarre il pilota, con conseguente
possibilità di perdere il controllo
del mezzo. Il sistema d’interruzio-
ne circuito accensione Yamaha è
stato progettato per far adempiere
al pilota la responsabilità di alzare
il cavalletto laterale prima di mette-
re in movimento il mezzo. Pertanto
si prega di controllare questo siste-
ma regolarmente come descritto di
seguito e di farlo riparare da un
concessionario Yamaha se non
funziona correttamente.
HAU15312
Impianto d’interruzione
del circuito di accensione
L’impianto d’interruzione del circuito di
accensione (comprendente l’interrut-
tore del cavalletto laterale, l’interrutto-
re della frizione e l’interruttore del fol-
le) ha le seguenti funzioni:
●Impedire l’avviamento a marcia
innestata e a cavalletto laterale
alzato, con la leva frizione non ti-
rata.
●Impedire l’avviamento a marcia
innestata e con la leva frizione ti-
rata, ma con il cavalletto laterale
ancora abbassato.
●Spegnere il motore a marcia inne-
stata e con il cavalletto laterale
abbassato.
Controllare periodicamente il funzio-
namento dell’impianto d’interruzione
del circuito di accensione in confor-
mità alla seguente procedura.
HWA10250
AVVERTENZA0
Se si nota una disfunzione, fare
controllare il sistema da un conces-
sionario Yamaha prima di utilizzare
il mezzo.
HAU15301
Cavalletto laterale
1. Cavalletto laterale
Il cavalletto laterale si trova sul lato si-
nistro del telaio. Alzare o abbassare il
cavalletto laterale con il piede mentre
si tiene il veicolo in posizione diritta.
NOTA:
L’interruttore incorporato nel cavalletto
laterale fa parte del sistema d’interru-
zione circuito accensione, che inter-
rompe l’accensione in determinate si-
tuazioni (vedere più avanti per
spiegazioni sul sistema d’interruzione
circuito accensione).
1
XT660Z 01-03 ITA 13-03-2008 15:43 Pagina 3-17

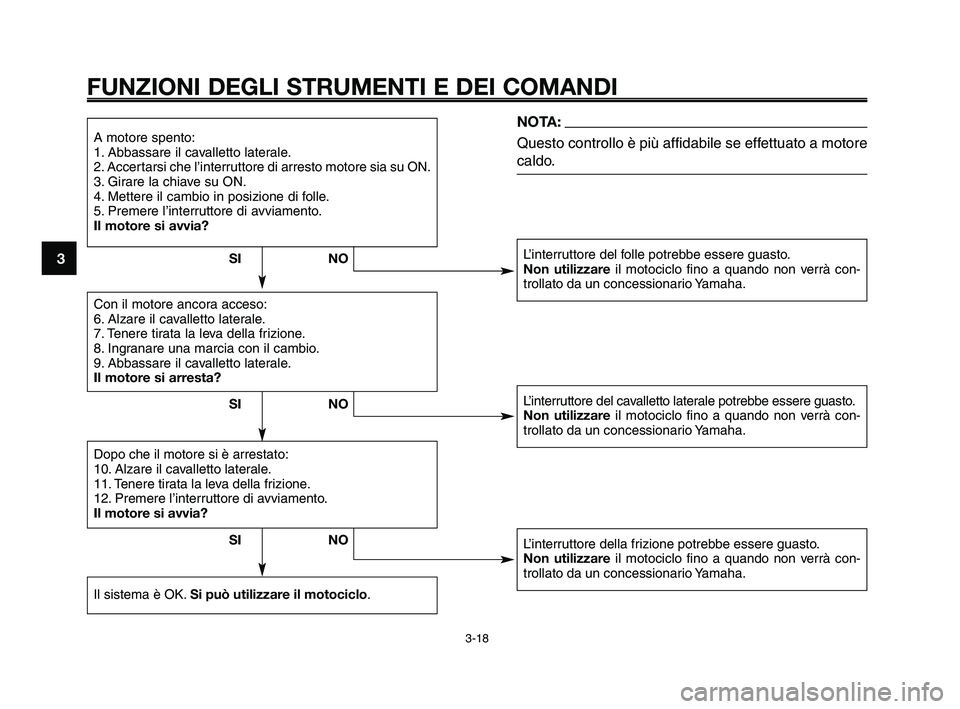

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-18
1
2
3
4
5
6
7
8
9
10
A motore spento:
1. Abbassare il cavalletto laterale.
2. Accertarsi che l’interruttore di arresto motore sia su ON.
3. Girare la chiave su ON.
4. Mettere il cambio in posizione di folle.
5. Premere l’interruttore di avviamento.
Il motore si avvia?
Con il motore ancora acceso:
6. Alzare il cavalletto laterale.
7. Tenere tirata la leva della frizione.
8. Ingranare una marcia con il cambio.
9. Abbassare il cavalletto laterale.
Il motore si arresta?
NOTA:
Questo controllo è più affidabile se effettuato a motore
caldo.
L’interruttore del folle potrebbe essere guasto.
Non utilizzareil motociclo fino a quando non verrà con-
trollato da un concessionario Yamaha.
L’interruttore del cavalletto laterale potrebbe essere guasto.
Non utilizzare il motociclo fino a quando non verrà con-
trollato da un concessionario Yamaha.
L’interruttore della frizione potrebbe essere guasto.
Non utilizzareil motociclo fino a quando non verrà con-
trollato da un concessionario Yamaha.
Dopo che il motore si è arrestato:
10. Alzare il cavalletto laterale.
11. Tenere tirata la leva della frizione.
12. Premere l’interruttore di avviamento.
Il motore si avvia?
Il sistema è OK.Si può utilizzare il motociclo.
SI NO
NO SI
NO SI
XT660Z 01-03 ITA 13-03-2008 15:43 Pagina 3-18

1
2
3
4
5
6
7
8
9
10
CONTROLLI PRIMA DELL’UTILIZZO
4-1
HAU15593
Il proprietario è responsabile delle condizioni del veicolo. Componenti vitali possono iniziare a deteriorarsi rapidamente ed
in modo imprevisto, anche se il veicolo resta inutilizzato (per esempio, a seguito della esposizione agli elementi). Qual-
siasi danneggiamento, perdita di liquidi o di pressione dei pneumatici può avere serie conseguenze. Pertanto è molto im-
portante, oltre ad un controllo visivo, controllare i seguenti punti prima di ogni utilizzo.
NOTA:
Eseguire sempre i controlli citati ogni volta che si utilizza il veicolo. Questi controlli possono venire eseguiti in pochissimo
tempo, e la sicurezza che assicurano al pilota compensa questa perdita di tempo.
HWA11150
AVVERTENZA0
Se uno dei componenti nella lista dei controlli prima dell’utilizzo non funziona correttamente, farlo controllare e
riparare prima di utilizzare il veicolo.
XT660Z 04-06 ITA 31-03-2008 14:59 Pagina 1

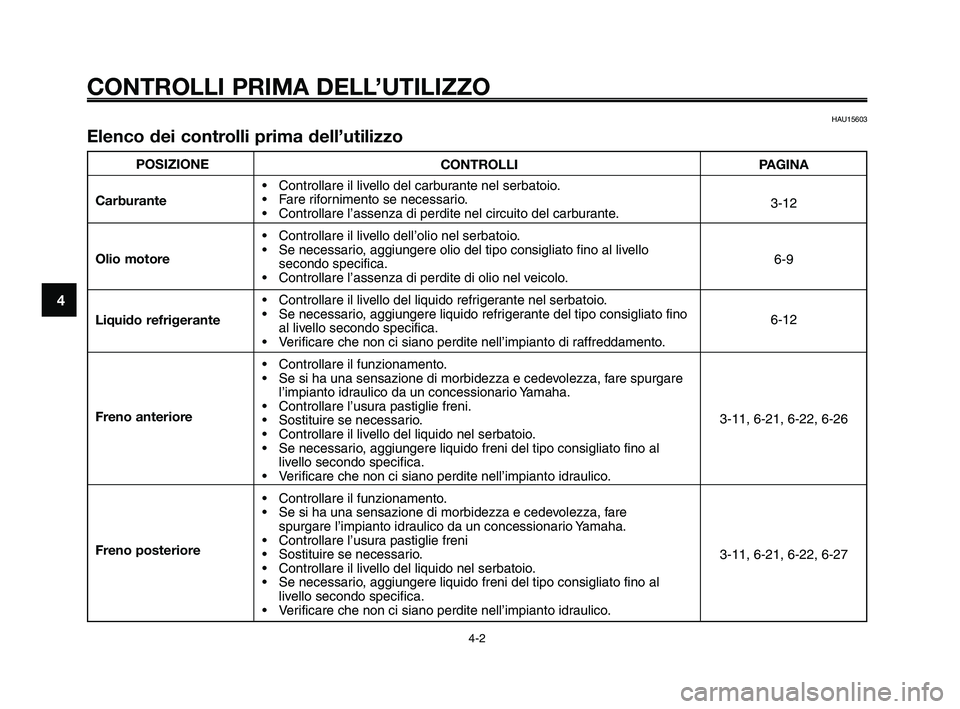

CONTROLLI PRIMA DELL’UTILIZZO
4-2
1
2
3
4
5
6
7
8
9
10
POSIZIONE
Carburante
Olio motore
Liquido refrigerante
Freno anteriore
Freno posteriore
HAU15603
Elenco dei controlli prima dell’utilizzo
CONTROLLI
• Controllare il livello del carburante nel serbatoio.
• Fare rifornimento se necessario.
• Controllare l’assenza di perdite nel circuito del carburante.
• Controllare il livello dell’olio nel serbatoio.
• Se necessario, aggiungere olio del tipo consigliato fino al livello
secondo specifica.
• Controllare l’assenza di perdite di olio nel veicolo.
• Controllare il livello del liquido refrigerante nel serbatoio.
• Se necessario, aggiungere liquido refrigerante del tipo consigliato fino
al livello secondo specifica.
• Verificare che non ci siano perdite nell’impianto di raffreddamento.
• Controllare il funzionamento.
• Se si ha una sensazione di morbidezza e cedevolezza, fare spurgare
l’impianto idraulico da un concessionario Yamaha.
• Controllare l’usura pastiglie freni.
• Sostituire se necessario.
• Controllare il livello del liquido nel serbatoio.
• Se necessario, aggiungere liquido freni del tipo consigliato fino al
livello secondo specifica.
• Verificare che non ci siano perdite nell’impianto idraulico.
• Controllare il funzionamento.
• Se si ha una sensazione di morbidezza e cedevolezza, fare
spurgare l’impianto idraulico da un concessionario Yamaha.
• Controllare l’usura pastiglie freni
• Sostituire se necessario.
• Controllare il livello del liquido nel serbatoio.
• Se necessario, aggiungere liquido freni del tipo consigliato fino al
livello secondo specifica.
• Verificare che non ci siano perdite nell’impianto idraulico.PAGINA
3-12
6-9
6-12
3-11, 6-21, 6-22, 6-26
3-11, 6-21, 6-22, 6-27
XT660Z 04-06 ITA 31-03-2008 14:59 Pagina 2

1
2
3
4
5
6
7
8
9
10
CONTROLLI PRIMA DELL’UTILIZZO
4-3
POSIZIONE
Frizione
Manopola
dell’acceleratore
Cavi di comando
Catena di trasmissione
Ruote e pneumatici
Pedale del freno
Leve del freno
e della frizione
Cavalletto laterale
Fissaggi della parte
ciclisticaCONTROLLI
• Controllare il funzionamento.
• Lubrificare il cavo se necessario.
• Controllare il gioco della leva.
• Regolare se necessario.
• Accertarsi che il movimento sia agevole.
• Controllare il gioco del cavo.
• Se necessario, fare regolare il gioco del cavo e lubrificare il cavo ed il
corpo della manopola da un concessionario Yamaha.
• Accertarsi che il movimento sia agevole.
• Lubrificare se necessario.
• Controllare la tensione della catena.
• Regolare se necessario.
• Controllare lo stato della catena.
• Lubrificare se necessario.
• Controllare l’assenza di danneggiamenti.
• Controllare la condizione dei pneumatici e la profondità del battistrada.
• Controllare la pressione dell’aria.
• Correggere se necessario.
• Accertarsi che il movimento sia agevole.
• Lubrificare il punto di rotazione del pedale se necessario.
• Accertarsi che il movimento sia agevole.
• Lubrificare i punti di rotazione delle leve se necessario.
• Accertarsi che il movimento sia agevole.
• Lubrificare il punto di rotazione se necessario.
• Accertarsi che tutti i dadi, i bulloni e le viti siano serrati correttamente.
• Serrare se necessario.PAGINA
3-10, 6-20, 6-26
6-16, 6-26
6-25
6-23, 6-24, 6-25
6-16, 6-19
6-27
6-26
6-27
–
XT660Z 04-06 ITA 31-03-2008 14:59 Pagina 3

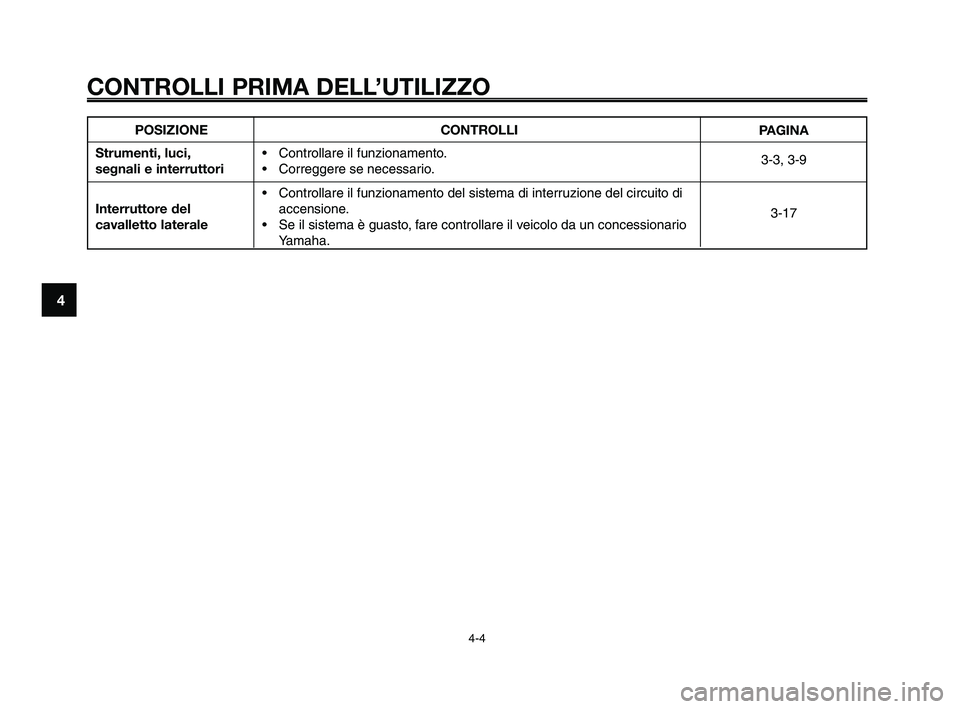

CONTROLLI PRIMA DELL’UTILIZZO
4-4
1
2
3
4
5
6
7
8
9
10
POSIZIONE
Strumenti, luci,
segnali e interruttori
Interruttore del
cavalletto lateraleCONTROLLI
• Controllare il funzionamento.
• Correggere se necessario.
• Controllare il funzionamento del sistema di interruzione del circuito di
accensione.
• Se il sistema è guasto, fare controllare il veicolo da un concessionario
Yamaha.PAGINA
3-3, 3-9
3-17
XT660Z 04-06 ITA 31-03-2008 14:59 Pagina 4

1
2
3
4
5
6
7
8
9
10

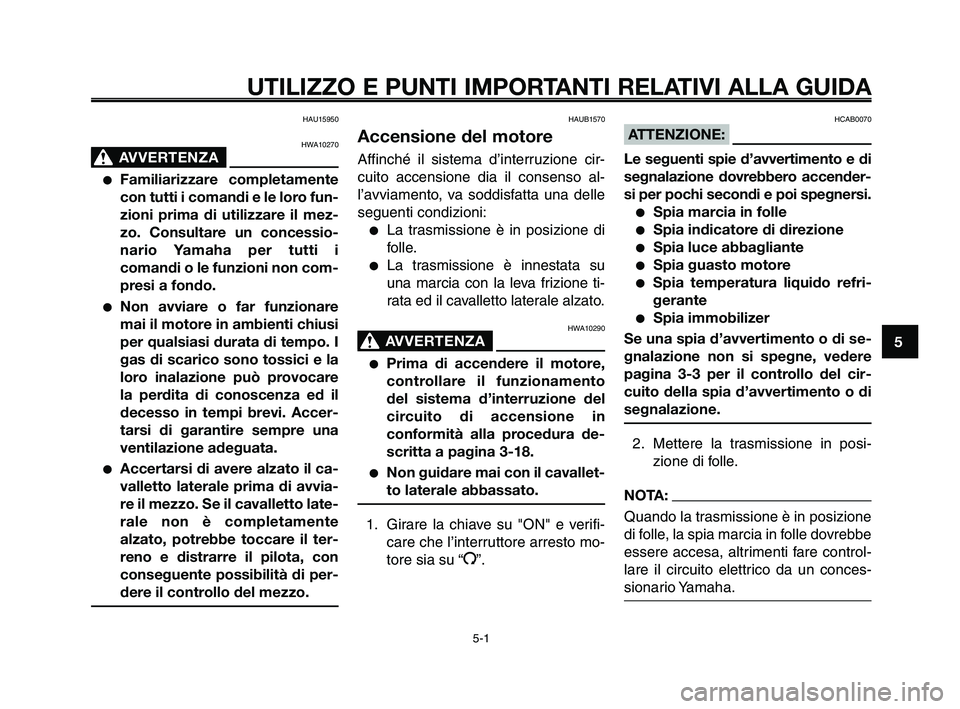

UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
HAU15950
HWA10270
AVVERTENZA0
●Familiarizzare completamente
con tutti i comandi e le loro fun-
zioni prima di utilizzare il mez-
zo. Consultare un concessio-
nario Yamaha per tutti i
comandi o le funzioni non com-
presi a fondo.
●Non avviare o far funzionare
mai il motore in ambienti chiusi
per qualsiasi durata di tempo. I
gas di scarico sono tossici e la
loro inalazione può provocare
la perdita di conoscenza ed il
decesso in tempi brevi. Accer-
tarsi di garantire sempre una
ventilazione adeguata.
●Accertarsi di avere alzato il ca-
valletto laterale prima di avvia-
re il mezzo. Se il cavalletto late-
rale non è completamente
alzato, potrebbe toccare il ter-
reno e distrarre il pilota, con
conseguente possibilità di per-
dere il controllo del mezzo.
HAUB1570
Accensione del motore
Affinché il sistema d’interruzione cir-
cuito accensione dia il consenso al-
l’avviamento, va soddisfatta una delle
seguenti condizioni:
●La trasmissione è in posizione di
folle.
●La trasmissione è innestata su
una marcia con la leva frizione ti-
rata ed il cavalletto laterale alzato.
HWA10290
AVVERTENZA0
●Prima di accendere il motore,
controllare il funzionamento
del sistema d’interruzione del
circuito di accensione in
conformità alla procedura de-
scritta a pagina 3-18.
●Non guidare mai con il cavallet-
to laterale abbassato.
1. Girare la chiave su "ON" e verifi-
care che l’interruttore arresto mo-
tore sia su “
I”.
HCAB0070
ATTENZIONE:
Le seguenti spie d’avvertimento e di
segnalazione dovrebbero accender-
si per pochi secondi e poi spegnersi.
●Spia marcia in folle
●Spia indicatore di direzione
●Spia luce abbagliante
●Spia guasto motore
●Spia temperatura liquido refri-
gerante
●Spia immobilizer
Se una spia d’avvertimento o di se-
gnalazione non si spegne, vedere
pagina 3-3 per il controllo del cir-
cuito della spia d’avvertimento o di
segnalazione.
2. Mettere la trasmissione in posi-
zione di folle.
NOTA:
Quando la trasmissione è in posizione
di folle, la spia marcia in folle dovrebbe
essere accesa, altrimenti fare control-
lare il circuito elettrico da un conces-
sionario Yamaha.
5-1
XT660Z 04-06 ITA 31-03-2008 14:59 Pagina 5-1

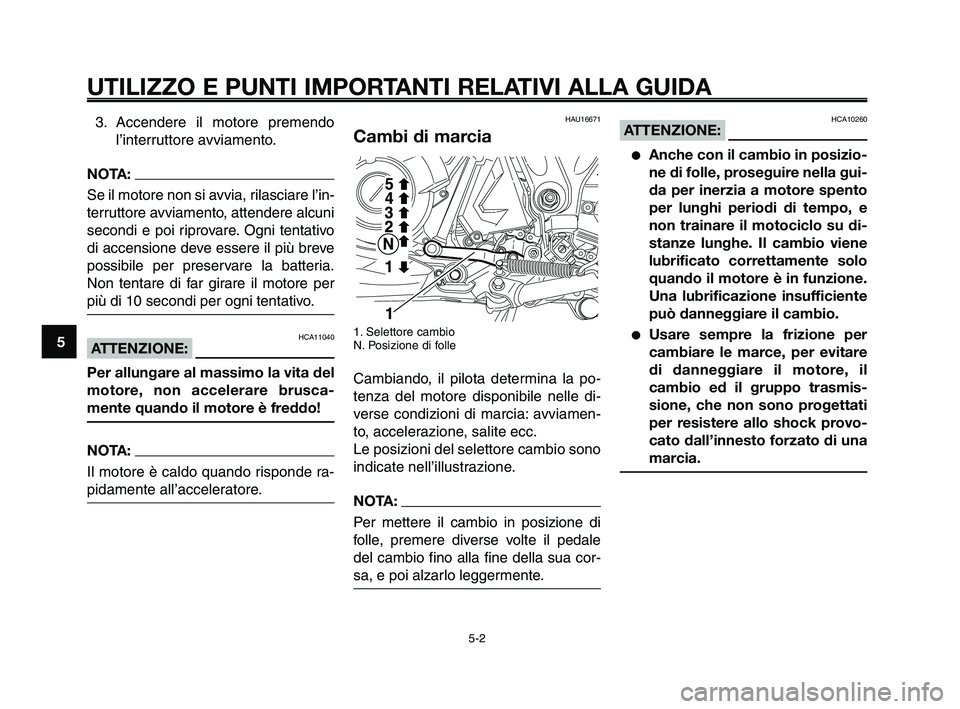

UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
3. Accendere il motore premendo
l’interruttore avviamento.
NOTA:
Se il motore non si avvia, rilasciare l’in-
terruttore avviamento, attendere alcuni
secondi e poi riprovare. Ogni tentativo
di accensione deve essere il più breve
possibile per preservare la batteria.
Non tentare di far girare il motore per
più di 10 secondi per ogni tentativo.
HCA11040ATTENZIONE:
Per allungare al massimo la vita del
motore, non accelerare brusca-
mente quando il motore è freddo!
NOTA:
Il motore è caldo quando risponde ra-
pidamente all’acceleratore.
HAU16671
Cambi di marcia
1. Selettore cambio
N. Posizione di folle
Cambiando, il pilota determina la po-
tenza del motore disponibile nelle di-
verse condizioni di marcia: avviamen-
to, accelerazione, salite ecc.
Le posizioni del selettore cambio sono
indicate nell’illustrazione.
NOTA:
Per mettere il cambio in posizione di
folle, premere diverse volte il pedale
del cambio fino alla fine della sua cor-
sa, e poi alzarlo leggermente.
HCA10260ATTENZIONE:
●Anche con il cambio in posizio-
ne di folle, proseguire nella gui-
da per inerzia a motore spento
per lunghi periodi di tempo, e
non trainare il motociclo su di-
stanze lunghe. Il cambio viene
lubrificato correttamente solo
quando il motore è in funzione.
Una lubrificazione insufficiente
può danneggiare il cambio.
●Usare sempre la frizione per
cambiare le marce, per evitare
di danneggiare il motore, il
cambio ed il gruppo trasmis-
sione, che non sono progettati
per resistere allo shock provo-
cato dall’innesto forzato di una
marcia.
5-2
1
2
3
4
5
6
7
8
9
10
XT660Z 04-06 ITA 31-03-2008 14:59 Pagina 5-2

1
2
3
4
5
6
7
8
9
10

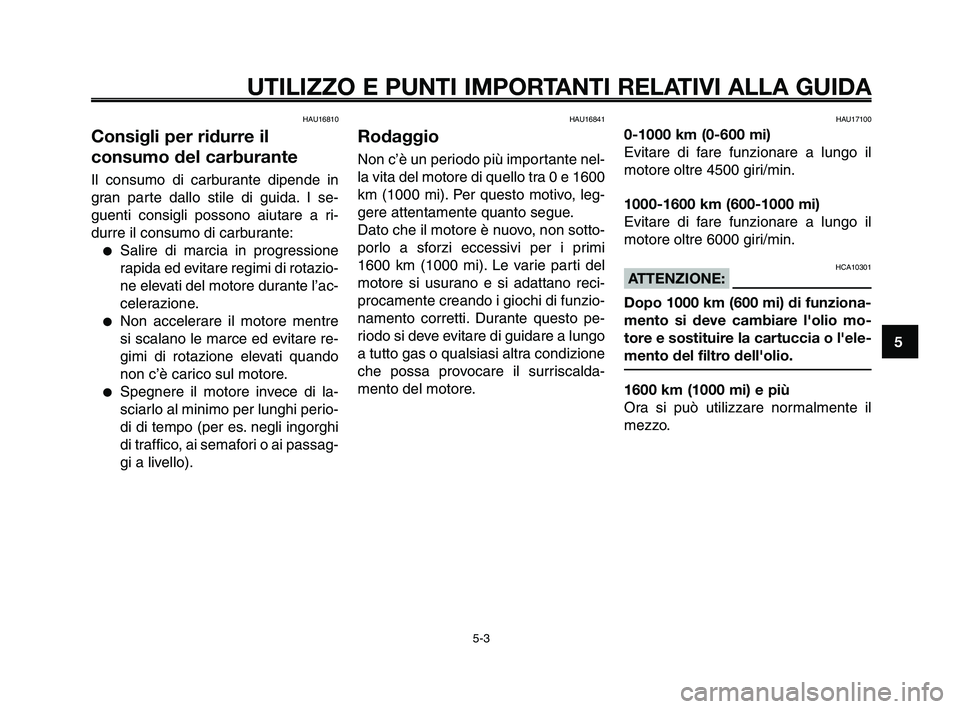

UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
HAU16810
Consigli per ridurre il
consumo del carburante
Il consumo di carburante dipende in
gran parte dallo stile di guida. I se-
guenti consigli possono aiutare a ri-
durre il consumo di carburante:
●Salire di marcia in progressione
rapida ed evitare regimi di rotazio-
ne elevati del motore durante l’ac-
celerazione.
●Non accelerare il motore mentre
si scalano le marce ed evitare re-
gimi di rotazione elevati quando
non c’è carico sul motore.
●Spegnere il motore invece di la-
sciarlo al minimo per lunghi perio-
di di tempo (per es. negli ingorghi
di traffico, ai semafori o ai passag-
gi a livello).
HAU16841
Rodaggio
Non c’è un periodo più importante nel-
la vita del motore di quello tra 0 e 1600
km (1000 mi). Per questo motivo, leg-
gere attentamente quanto segue.
Dato che il motore è nuovo, non sotto-
porlo a sforzi eccessivi per i primi
1600 km (1000 mi). Le varie parti del
motore si usurano e si adattano reci-
procamente creando i giochi di funzio-
namento corretti. Durante questo pe-
riodo si deve evitare di guidare a lungo
a tutto gas o qualsiasi altra condizione
che possa provocare il surriscalda-
mento del motore.
HAU17100
0-1000 km (0-600 mi)
Evitare di fare funzionare a lungo il
motore oltre 4500 giri/min.
1000-1600 km (600-1000 mi)
Evitare di fare funzionare a lungo il
motore oltre 6000 giri/min.
HCA10301ATTENZIONE:
Dopo 1000 km (600 mi) di funziona-
mento si deve cambiare l'olio mo-
tore e sostituire la cartuccia o l'ele-
mento del filtro dell'olio.
1600 km (1000 mi) e più
Ora si può utilizzare normalmente il
mezzo.
5-3
XT660Z 04-06 ITA 31-03-2008 14:59 Pagina 5-3

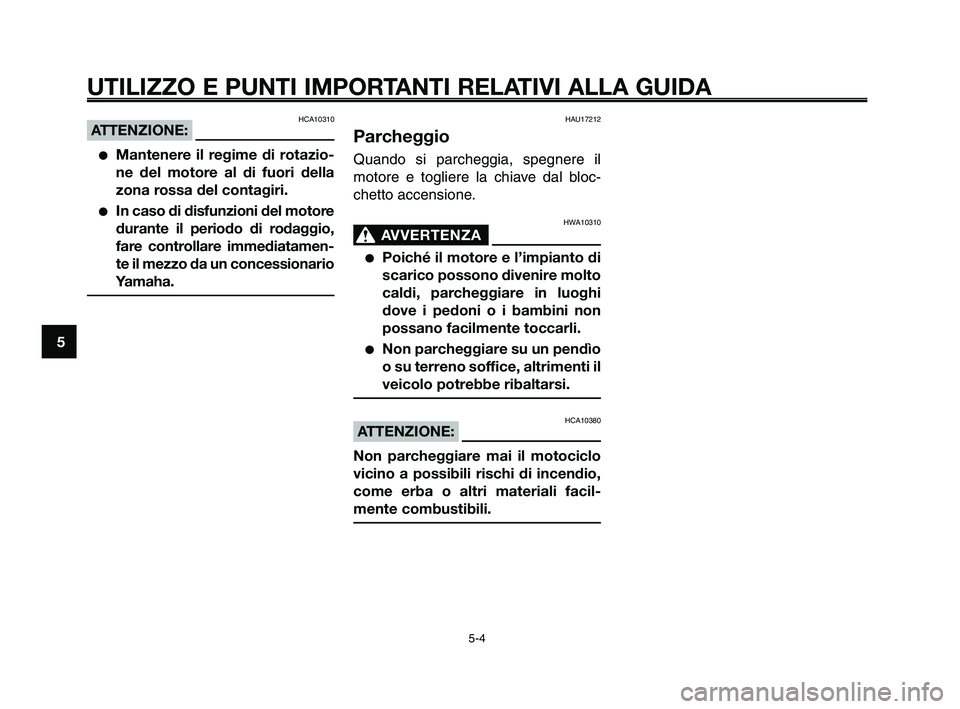

UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
HCA10310ATTENZIONE:
●Mantenere il regime di rotazio-
ne del motore al di fuori della
zona rossa del contagiri.
●In caso di disfunzioni del motore
durante il periodo di rodaggio,
fare controllare immediatamen-
te il mezzo da un concessionario
Yamaha.
5-4
1
2
3
4
5
6
7
8
9
10
HAU17212
Parcheggio
Quando si parcheggia, spegnere il
motore e togliere la chiave dal bloc-
chetto accensione.
HWA10310
AVVERTENZA0
●Poiché il motore e l’impianto di
scarico possono divenire molto
caldi, parcheggiare in luoghi
dove i pedoni o i bambini non
possano facilmente toccarli.
●Non parcheggiare su un pendìo
o su terreno soffice, altrimenti il
veicolo potrebbe ribaltarsi.
HCA10380ATTENZIONE:
Non parcheggiare mai il motociclo
vicino a possibili rischi di incendio,
come erba o altri materiali facil-
mente combustibili.
XT660Z 04-06 ITA 31-03-2008 14:59 Pagina 5-4
