YAMAHA XV1600A 2000 Manuale de Empleo (in Spanish)

FUNCIONES DE LOS INSTRUMENTOS Y CONTROLES
3-16
3
SAU00331
Comprobación de la operación del
interruptor del soporte lateral/
embragueVerifique el funcionamiento del interruptor del
soporte lateral y del embrague de acuerdo con la
siguiente información.CD-11S
CD-11S
SW000045
ADVERTENCIA
@ Si nota un funcionamiento incorrecto, con-
sulte inmediatamente a su concesionario
Yamaha. @
COLOQUE EL INTERRUPTOR PRINCI-
PAL EN “ON” Y EL INTERRUPTOR DE
PARADA DEL MOTOR EN “ ”.LA TRANSMISION ESTA ENGRANADA
Y EL SOPORTE LATERAL RETRAIDO.EMPUJE HACIA ADENTRO LA PALAN-
CA DEL EMBRAGUE Y PRE-SIONE EL
INTERRUPTOR DE ARRANQUE.EL MOTOR ARRANCARA.EL INTERRUPTOR DEL EMBRAGUE
ESTA CORRECTO.
EL MOTOR SE PARARA.EL INTERRUPTOR DEL SOPORTE
LATERAL ESTA CORRECTO.EL SOPORTE LATERAL ESTA EN POSI-
CION BAJA.
S_5ja_Functions.fm Page 16 Wednesday, February 2, 2000 4:35 PM

S_5ja_Functions.fm Page 17 Wednesday, February 2, 2000 4:35 PM

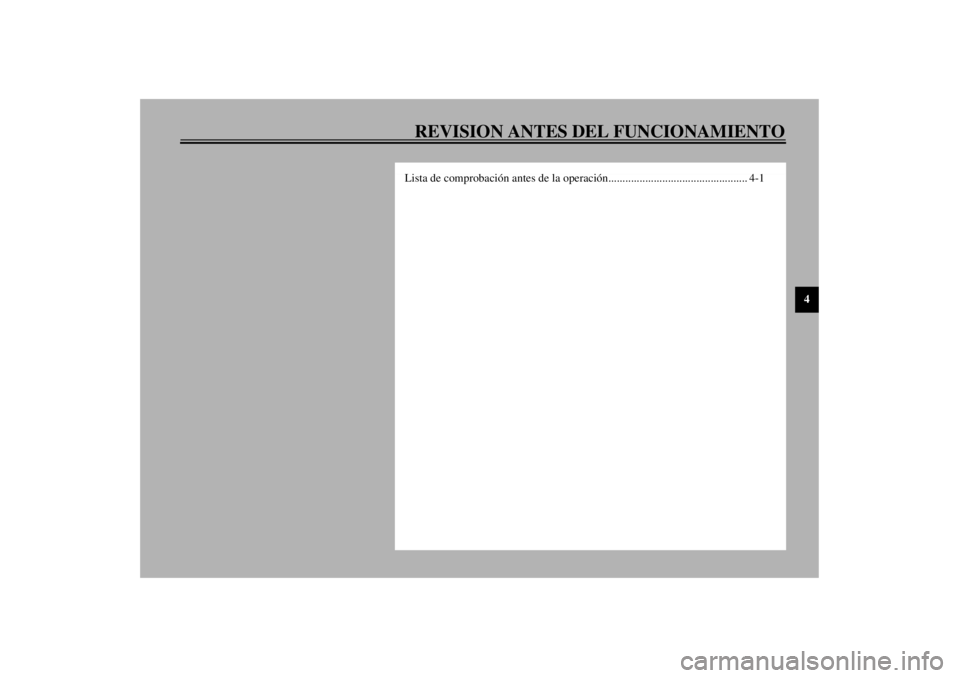

REVISION ANTES DEL FUNCIONAMIENTO
4
Lista de comprobación antes de la operación................................................. 4-1
S_5ja_PreopTOC.fm Page 1 Wednesday, February 2, 2000 4:51 PM

4-1
4
SAU01114
4-REVISION ANTES DEL FUNCIONAMIENTOLos propietarios son personas responsables del estado de su vehículo. Las funciones vitales de su motocicleta pueden empezar a deteriorarse con rapidez
y de forma inesperada, aunque no se utilice (por ejemplo, si se deja expuesta al aire libre). Todos los daños, fugas de líquido, o perdidas de presión de
los neumáticos pueden tener consecuencias muy serias. Por lo tanto, es muy importante que, además de una inspección visual completa, compruebe los
puntos siguientes antes de circular.
SAU00340
LISTA DE COMPROBACIÓN ANTES DE LA OPERACIÓN
ARTICULO REVISIONES PAGE
Freno delantero• Compruebe la operación, nivel del líquido y fugas de líquido.
• Rellene líquido de frenos DOT 4 si necesario.
6-18 ~ 6-22
Freno trasero• Compruebe la operación, nivel del líquido y fugas de líquido.
• Rellene líquido de frenos DOT 4 si necesario.
Embrague• Compruebe la operación y el juego libre.
• Ajuste si es necesario.
6-17 ~ 6-18
Empuñadura del acelerador y
envoltura• Compruebe si la operación es suave.
• Lubrique si es necesario.
6-14
Aceite de motor• Compruebe el nivel de aceite.
• Rellene aceite si es necesario.
6-7 ~ 6-10
Ruedas y neumáticos• Compruebe la presión de los neumáticos, el desgaste, los daños y el apriete de los rayos.
• Apriete los rayos si necesario.
6-15 ~ 6-17
Ejes de los pedales del freno y de
cambios• Compruebe si la operación es suave.
• Lubrique si es necesario.
6-24
Pivotes de las palancas del freno
y del embrague• Compruebe si la operación es suave.
• Lubrique si es necesario.
6-25
Pivote del soporte lateral• Compruebe si la operación es suave.
• Lubrique si es necesario.
6-25
Fijadores del chasis• Compruebe que sea correcto el apriete de todas las tuercas, pernos, y tornillos del chasis.
• Apriete si es necesario.
—
Combustible• Compruebe el nivel de combustible.
• Rellene combustible si es necesario.
3-9 ~ 3-10
Luces, señales e interruptores• Compruebe si la operación es la adecuada.
6-29 ~ 6-31
S_5ja_Preop.fm Page 1 Wednesday, February 2, 2000 4:51 PM

REVISION ANTES DEL FUNCIONAMIENTO
4-2
4
NOTA:Las comprobaciones de antes de la operación deben realizarse cada vez que se deba utilizar la motocicleta. Estas inspecciones pueden llevarse a cabo
de forma completa en muy poco tiempo, y la seguridad que proporcionan vale la pena por el tiempo que se tarda.
ADVERTENCIA
Si algún ítem de la REVISION ANTES DEL FUNCIONAMIENTO no funciona correctamente, haga que se lo inspeccionen y reparen antes de
circular con la motocicleta.
S_5ja_Preop.fm Page 2 Wednesday, February 2, 2000 4:51 PM

S_5ja_Preop.fm Page 3 Wednesday, February 2, 2000 4:51 PM

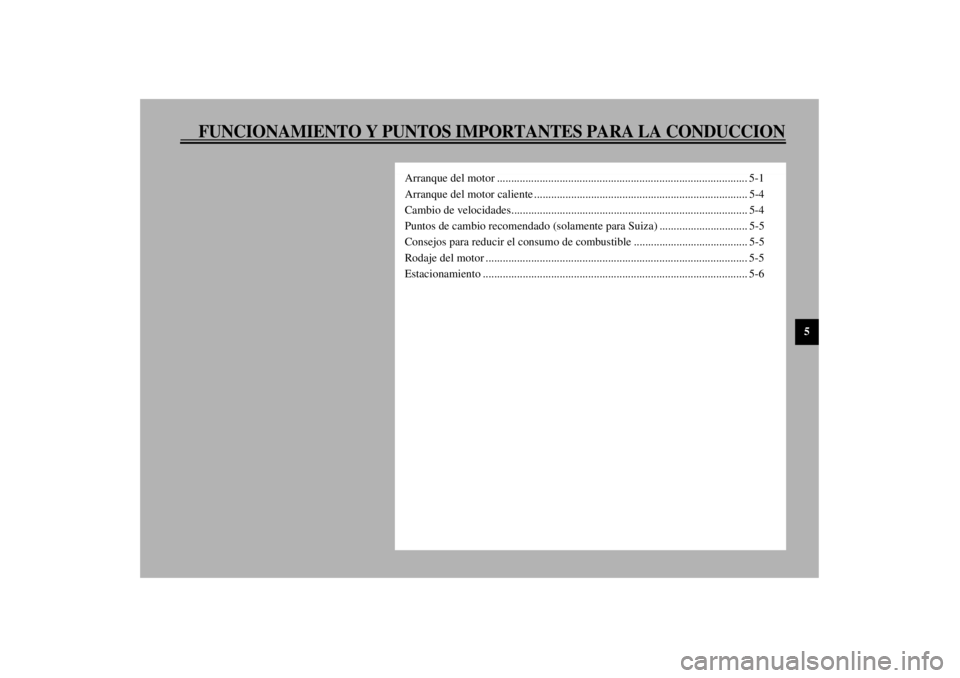

FUNCIONAMIENTO Y PUNTOS IMPORTANTES PARA LA CONDUCCION
5
Arranque del motor ........................................................................................ 5-1
Arranque del motor caliente ........................................................................... 5-4
Cambio de velocidades................................................................................... 5-4
Puntos de cambio recomendado (solamente para Suiza) ............................... 5-5
Consejos para reducir el consumo de combustible ........................................ 5-5
Rodaje del motor ............................................................................................ 5-5
Estacionamiento ............................................................................................. 5-6
S_5ja_OperationTOC.fm Page 1 Wednesday, February 2, 2000 4:52 PM

5-1
5
SAU00372
5-FUNCIONAMIENTO Y PUNTOS IMPORTANTES PARA LA CONDUCCION
SAU00373
ADVERTENCIA
@ l
Antes de utilizar ésta motocicleta fami-
liaricese con todos los mandos y funcio-
nes. Consulte un concesionario de
Yamaha para comprender cualquier
mando o función que Usted no entien-
da.
l
Nunca arrancar el motor o dejarlo fun-
cionar ni siquiera por un tiempo corto
en un ambiente cerrado. Los gases del
escape son tóxicos y pueder causar pér-
dida de conocimiento e incluso la muer-
te en poco tiempo. Siempre utilisar la
motocicleta en un lugar adecuadamente
ventilado.
l
Antes de partir, siempre retractar el so-
porte lateral. Un soporte lateral que no
está completamente retractado puede
causar accidentes graves en las curvas.
@
SAU03011*
Arranque del motorNOTA:@ Esta motocicleta está equipada con un interrup-
tor de arranque y un sistema de corte del circuito
de encendido. El motor sólo podrá arrancarse
bajo una de las condiciones siguientes:l
La transmisión está en punto muerto.
l
El soporte lateral está retraído, la transmi-
sión está engranada y el embrague está
desembragado.
La motocicleta no debe conducirse con el sopor-
te lateral bajado.
@
SW000054
ADVERTENCIA
@ Antes de seguir con los siguientes pasos, veri-
fique el funcionamiento del interruptor del
soporte lateral y el interruptor del embrague.
(Refiérase a la página 3-16.) @
S_5ja_Operation.fm Page 1 Wednesday, February 2, 2000 4:52 PM

FUNCIONAMIENTO Y PUNTOS IMPORTANTES PARA LA CONDUCCION
5-2
5
CF-31S
COLOQUE EL INTERRUPTOR PRINCIPAL EN “ON” Y EL
INTERRUPTOR DE PARADA DEL MOTOR EN “ ”.
SI LA TRANSMISION ESTA EN PUNTO MUERTO Y
EL SOPORTE LATERAL ESTA BAJADO,PRESIONE EL INTERRUPTOR DE ARRANQUE. EL
MOTOR ARRANCARA.RETRAIGA EL SOPORTE LATERAL Y ENGRANE
LA TRANSMISION.
SI LA TRANSMISION ESTA ENGRANADA Y EL
SOPORTE LATERAL ESTA RETRAIDO,TIRE LA PALANCA DEL EMBRAGUE Y PRESIONE
EL INTERRUPTOR DE ARRANQUE. EL MOTOR
ARRANCARA.
PUEDE CONDUCIR LA MOTOCICLETA.
PUEDE CONDUCIR LA MOTOCICLETA.
S_5ja_Operation.fm Page 2 Wednesday, February 2, 2000 4:52 PM

FUNCIONAMIENTO Y PUNTOS IMPORTANTES PARA LA CONDUCCION
5-3
5
1. Girar el paso de combustible en “ON”.
2. Girar la llave de encendido a la posición
“ON” y el interruptor de parada del motor
a “ ”.
3. Poner la transmisión en punto muerto.NOTA:@ Cuando la transmisión está en neutro, el indica-
dor de neutro debe estar encendido. Si no se en-
ciende, pedir inspección al concesionario
Yamaha. @
4. Conecte el estrangulador (choke) y cierre
por completo la empuñadura del acelera-
dor.
5. Arranque el motor presionando el inte-
rruptor de arranque.NOTA:@ Si el motor no se pone en marcha, soltar el inte-
rruptor de arranque, esperar unos segundos y
presionarlo nuevamente. Cada puesta en marcha
debe ser lo más corta posible para no gastar la
energía de la bateria. No tratar de hacer partir el
motor por más de 10 segundos seguidos en cada
intento. @6. Después de arrancar el motor, mueva el
estrangulador (choke) a la posición inter-
media.
NOTA:@ Para obtener una duración máxima de la vida
del motor, nunca acelere mucho con el motor en
frío. @7. Después de calentar el motor, desconecte
por completo el estrangulador (choke).NOTA:@ El motor está caliente cuando responde con nor-
malidad al acelerador con el estrangulador
(choke) desactivado. @
S_5ja_Operation.fm Page 3 Wednesday, February 2, 2000 4:52 PM
