YAMAHA XV535 2001 Betriebsanleitungen (in German)

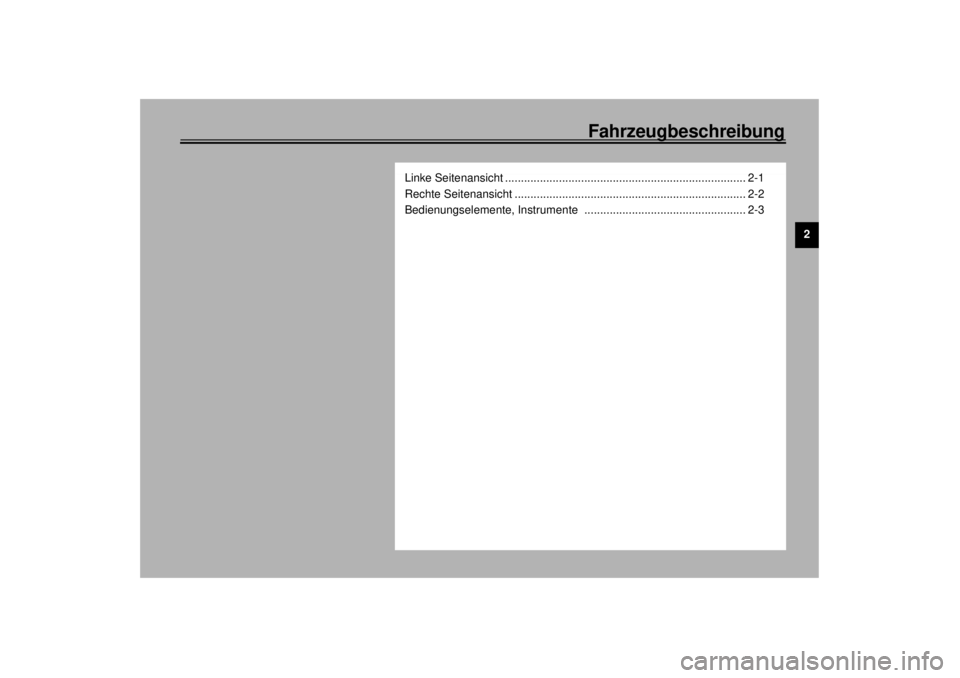

Fahrzeugbeschreibung
2
Linke Seitenansicht ............................................................................ 2-1
Rechte Seitenansicht ......................................................................... 2-2
Bedienungselemente, Instrumente ................................................... 2-3
G_3bt.book Page 1 Thursday, September 7, 2000 9:58 AM

2-1
2
GAU00026

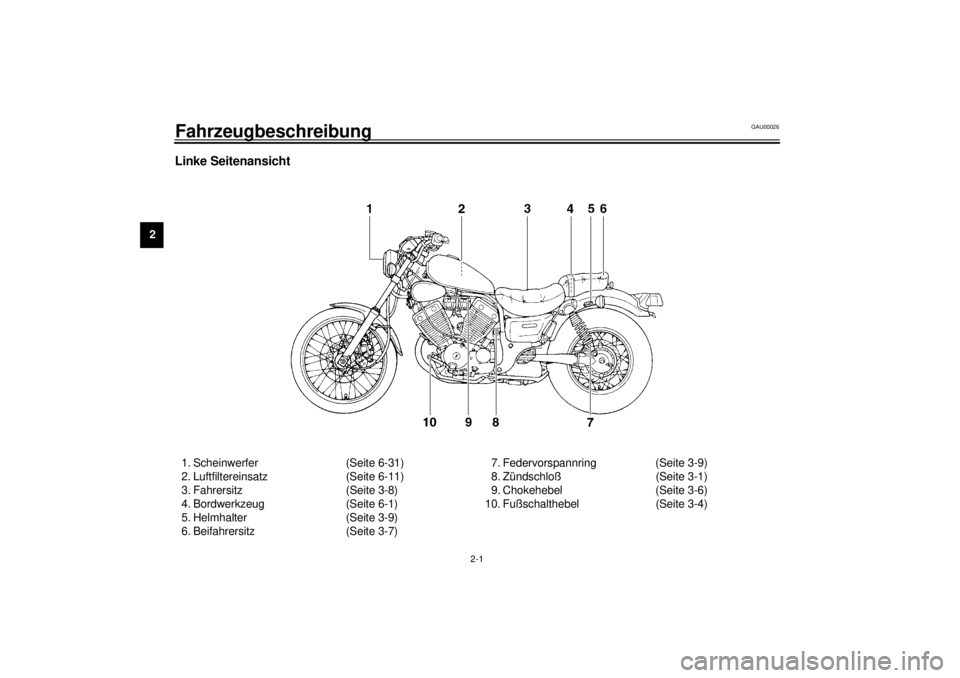

2-Fahrzeugbeschreibung Linke Seitenansicht1. Scheinwerfer (Seite 6-31)
2. Luftfiltereinsatz (Seite 6-11)
3. Fahrersitz (Seite 3-8)
4. Bordwerkzeug (Seite 6-1)
5. Helmhalter (Seite 3-9)
6. Beifahrersitz (Seite 3-7)7. Federvorspannring (Seite 3-9)
8. Zündschloß (Seite 3-1)
9. Chokehebel (Seite 3-6)
10. Fußschalthebel (Seite 3-4)
G_3bt.book Page 1 Thursday, September 7, 2000 9:58 AM

Fahrzeugbeschreibung
2-2
2

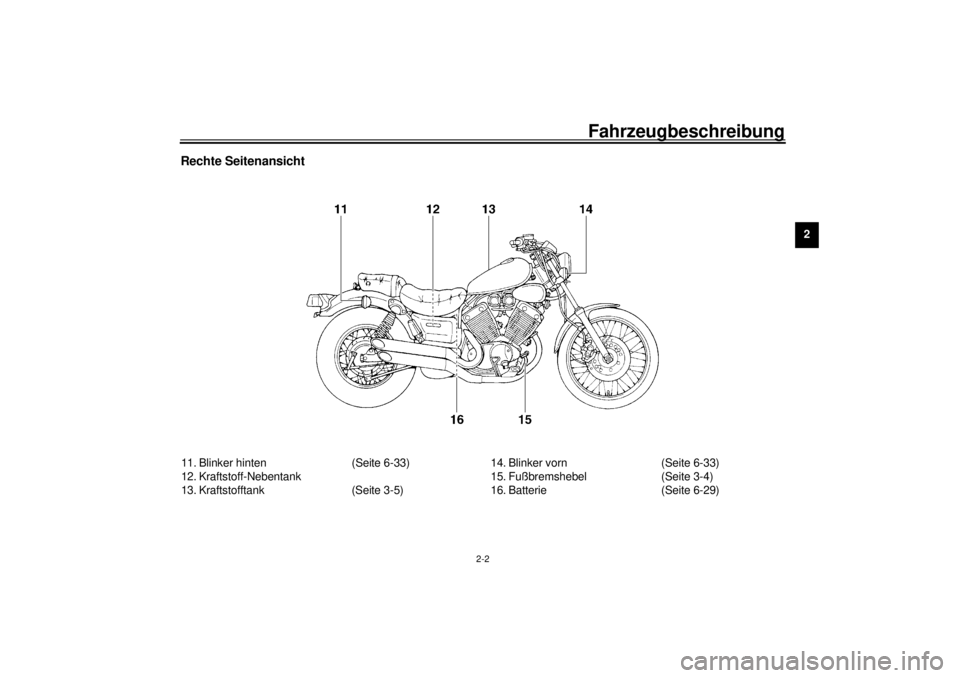

Rechte Seitenansicht11. Blinker hinten (Seite 6-33)
12. Kraftstoff-Nebentank
13. Kraftstofftank (Seite 3-5)14. Blinker vorn (Seite 6-33)
15. Fußbremshebel (Seite 3-4)
16. Batterie (Seite 6-29)
G_3bt.book Page 2 Thursday, September 7, 2000 9:58 AM

Fahrzeugbeschreibung
2-3
2

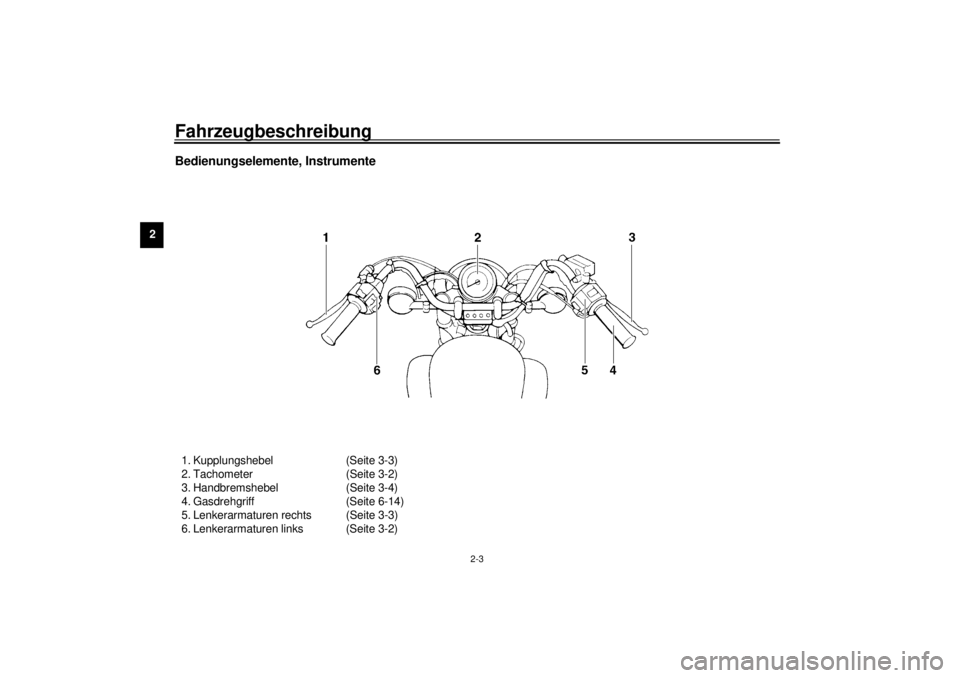

Bedienungselemente, Instrumente 1. Kupplungshebel (Seite 3-3)
2. Tachometer (Seite 3-2)
3. Handbremshebel (Seite 3-4)
4. Gasdrehgriff (Seite 6-14)
5. Lenkerarmaturen rechts (Seite 3-3)
6. Lenkerarmaturen links (Seite 3-2)
G_3bt.book Page 3 Thursday, September 7, 2000 9:58 AM

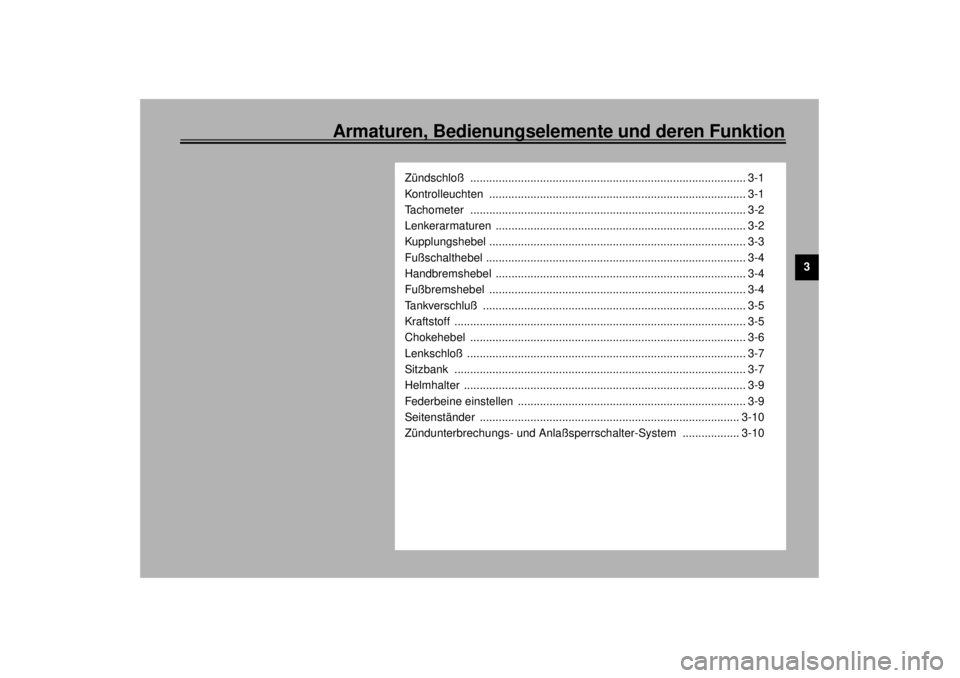

Armaturen, Bedienungselemente und deren Funktion
3
Zündschloß ....................................................................................... 3-1
Kontrolleuchten ................................................................................. 3-1
Tachometer ....................................................................................... 3-2
Lenkerarmaturen ............................................................................... 3-2
Kupplungshebel ................................................................................. 3-3
Fußschalthebel .................................................................................. 3-4
Handbremshebel ............................................................................... 3-4
Fußbremshebel ................................................................................. 3-4
Tankverschluß ................................................................................... 3-5
Kraftstoff ............................................................................................ 3-5
Chokehebel ....................................................................................... 3-6
Lenkschloß ........................................................................................ 3-7
Sitzbank ............................................................................................ 3-7
Helmhalter ......................................................................................... 3-9
Federbeine einstellen ........................................................................ 3-9
Seitenständer .................................................................................. 3-10
Zündunterbrechungs- und Anlaßsperrschalter-System .................. 3-10
G_3bt.book Page 1 Thursday, September 7, 2000 9:58 AM

3-1
3
GAU00027
3-Armaturen, Bedienungselemente und deren Funktion
GAU00028

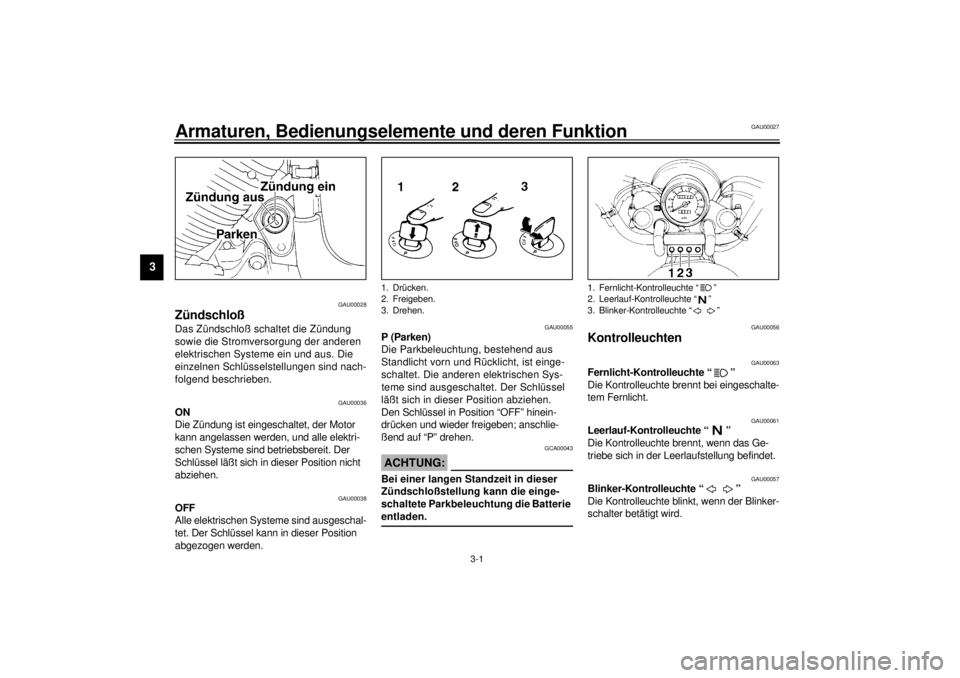

Zündschloß Das Zündschloß schaltet die Zündung
sowie die Stromversorgung der anderen
elektrischen Systeme ein und aus. Die
einzelnen Schlüsselstellungen sind nach-
folgend beschrieben.
GAU00036
ON
Die Zündung ist eingeschaltet, der Motor
kann angelassen werden, und alle elektri-
schen Systeme sind betriebsbereit. Der
Schlüssel läßt sich in dieser Position nicht
abziehen.
GAU00038
OFF
Alle elektrischen Systeme sind ausgeschal-
tet. Der Schlüssel kann in dieser Position
abgezogen werden.
GAU00055
P (Parken)
Die Parkbeleuchtung, bestehend aus
Standlicht vorn und Rücklicht, ist einge-
schaltet. Die anderen elektrischen Sys-
teme sind ausgeschaltet. Der Schlüssel
läßt sich in dieser Position abziehen.
Den Schlüssel in Position “OFF” hinein-
drücken und wieder freigeben; anschlie-
ßend auf “P” drehen.
GCA00043
ACHTUNG:_ Bei einer langen Standzeit in dieser
Zündschloßstellung kann die einge-
schaltete Parkbeleuchtung die Batterie
entladen. _
GAU00056
Kontrolleuchten
GAU00063
Fernlicht-Kontrolleuchte “ ”
Die Kontrolleuchte brennt bei eingeschalte-
tem Fernlicht.
GAU00061
Leerlauf-Kontrolleuchte “ ”
Die Kontrolleuchte brennt, wenn das Ge-
triebe sich in der Leerlaufstellung befindet.
GAU00057
Blinker-Kontrolleuchte “ ”
Die Kontrolleuchte blinkt, wenn der Blinker-
schalter betätigt wird.
1. Drücken.
2. Freigeben.
3. Drehen.
1. Fernlicht-Kontrolleuchte “ ”
2. Leerlauf-Kontrolleuchte “ ”
3. Blinker-Kontrolleuchte “ ”
G_3bt.book Page 1 Thursday, September 7, 2000 9:58 AM

Armaturen, Bedienungselemente und deren Funktion
3-2
3
GAU00095
Tachometer Zum Geschwindigkeitsmesser weist der
Tachometer auch einen Kilometer- und
einen Tageskilometerzähler auf. Der Ta-
geskilometerzähler kann mit dem Rück-
stellknopf auf Null zurückgesetzt werden.
Mit dem Tageskilometerzähler kann z. B.
die durchschnittliche Reichweite einer
Tankfüllung ermittelt werden, was die
Planung von Tankintervallen erlaubt.
GAU00118
Lenkerarmaturen
GAU00119
Lichthupenschalter “ ”
Um die Lichthupe zu betätigen, den Licht-
hupenschalter drücken.
GAU00121
Abblendschalter
Zum Einschalten des Fernlichts auf “ ”,
zum Einschalten des Abblendlichts auf
“ ” stellen.
GAU00124
Blinkerschalter
Vor dem Rechtsabbiegen den Schalter
nach rechts drücken; vor dem Linksab-
biegen den Schalter nach links drücken.
Sobald der Schalter losgelassen wird,
kehrt er in seine Mittelstellung zurück.
Da die Blinkanlage dieses Modells mit
einer Abschaltautomatik ausgestattet ist,
erfolgt das Ausschalten automatisch nach
ca. 15 Sekunden oder (bei geringem
Tempo) 150 m Strecke. Die Blinker kön-
nen allerdings auch von Hand ausge-
schaltet werden; dazu den Schalter hin-
eindrücken, nachdem dieser in seine
Mittelstellung zurückgebracht wurde.HINWEIS:_ Die Blinker-Abschaltautomatik arbeitet nur,
wenn das Fahrzeug in Bewegung ist; die
Blinker werden also im Stand (z. B. an einer
Kreuzung) nicht automatisch abgeschaltet. _
GAU00129
Hupenschalter “ ”
Dieser Schalter löst die Hupe aus.

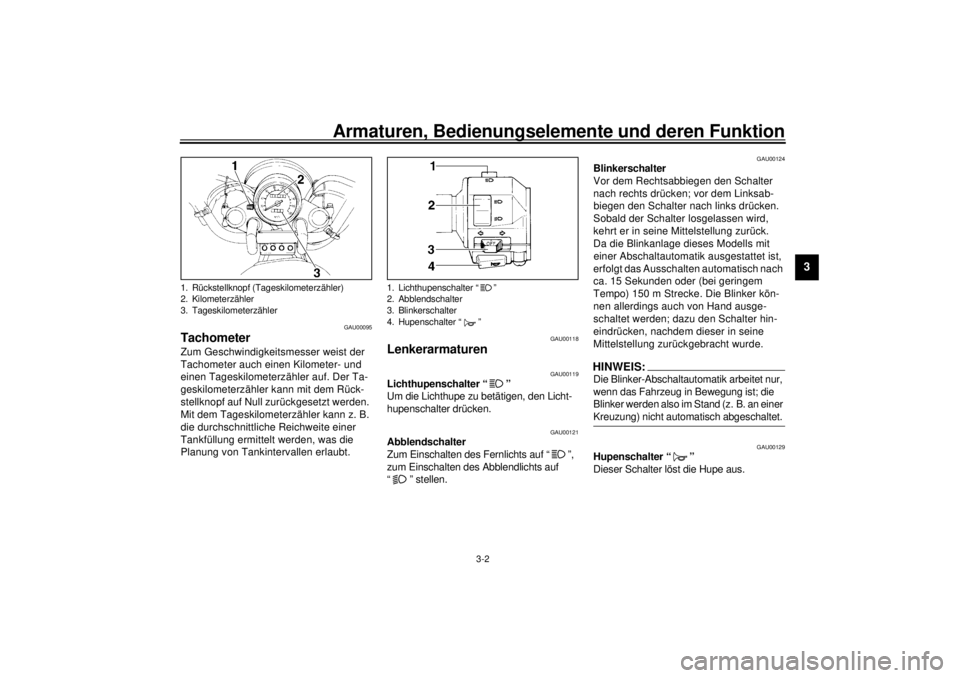

1. Rückstellknopf (Tageskilometerzähler)
2. Kilometerzähler
3. Tageskilometerzähler
1. Lichthupenschalter “ ”
2. Abblendschalter
3. Blinkerschalter
4. Hupenschalter “ ”
G_3bt.book Page 2 Thursday, September 7, 2000 9:58 AM

Armaturen, Bedienungselemente und deren Funktion
3-3
3
GAU00138

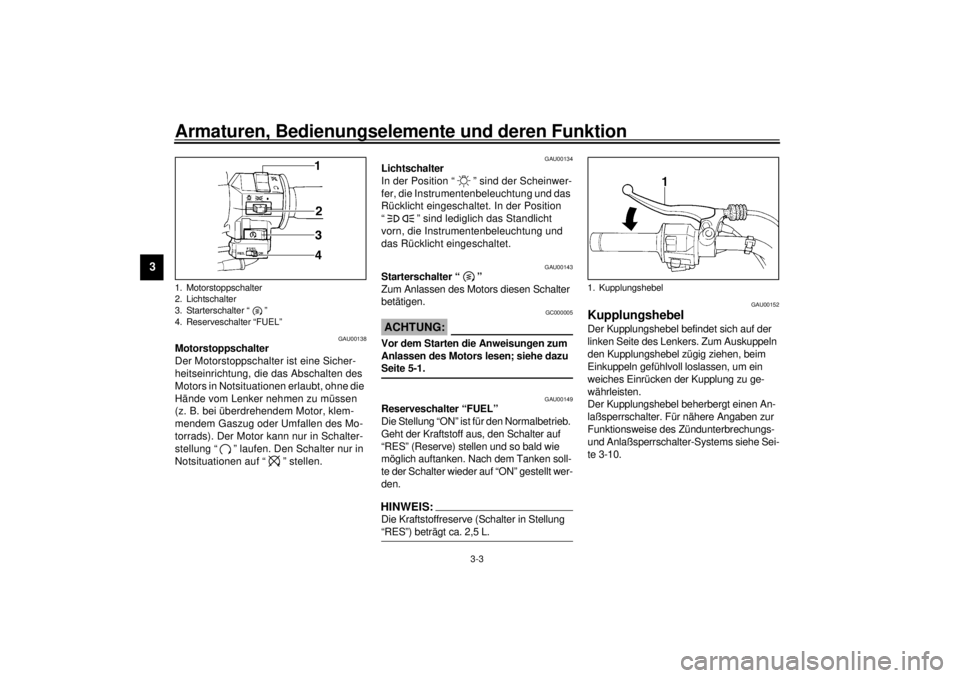

Motorstoppschalter
Der Motorstoppschalter ist eine Sicher-
heitseinrichtung, die das Abschalten des
Motors in Notsituationen erlaubt, ohne die
Hände vom Lenker nehmen zu müssen
(z. B. bei überdrehendem Motor, klem-
mendem Gaszug oder Umfallen des Mo-
torrads). Der Motor kann nur in Schalter-
stellung “ ” laufen. Den Schalter nur in
Notsituationen auf “ ” stellen.
GAU00134
Lichtschalter
In der Position “ ” sind der Scheinwer-
fer, die Instrumentenbeleuchtung und das
Rücklicht eingeschaltet. In der Position
“ ” sind lediglich das Standlicht
vorn, die Instrumentenbeleuchtung und
das Rücklicht eingeschaltet.
GAU00143
Starterschalter “ ”
Zum Anlassen des Motors diesen Schalter
betätigen.
GC000005
ACHTUNG:_ Vor dem Starten die Anweisungen zum
Anlassen des Motors lesen; siehe dazu
Seite 5-1. _
GAU00149
Reserveschalter “FUEL”
Die Stellung “ON” ist für den Normalbetrieb.
Geht der Kraftstoff aus, den Schalter auf
“RES” (Reserve) stellen und so bald wie
möglich auftanken. Nach dem Tanken soll-
te der Schalter wieder auf “ON” gestellt wer-
den.HINWEIS:_ Die Kraftstoffreserve (Schalter in Stellung
“RES”) beträgt ca. 2,5 L. _
GAU00152
Kupplungshebel Der Kupplungshebel befindet sich auf der
linken Seite des Lenkers. Zum Auskuppeln
den Kupplungshebel zügig ziehen, beim
Einkuppeln gefühlvoll loslassen, um ein
weiches Einrücken der Kupplung zu ge-
währleisten.
Der Kupplungshebel beherbergt einen An-
laßsperrschalter. Für nähere Angaben zur
Funktionsweise des Zündunterbrechungs-
und Anlaßsperrschalter-Systems siehe Sei-
te 3-10.
1. Motorstoppschalter
2. Lichtschalter
3. Starterschalter “ ”
4. Reserveschalter “FUEL”
1. Kupplungshebel
G_3bt.book Page 3 Thursday, September 7, 2000 9:58 AM

Armaturen, Bedienungselemente und deren Funktion
3-4
3
GAU00157

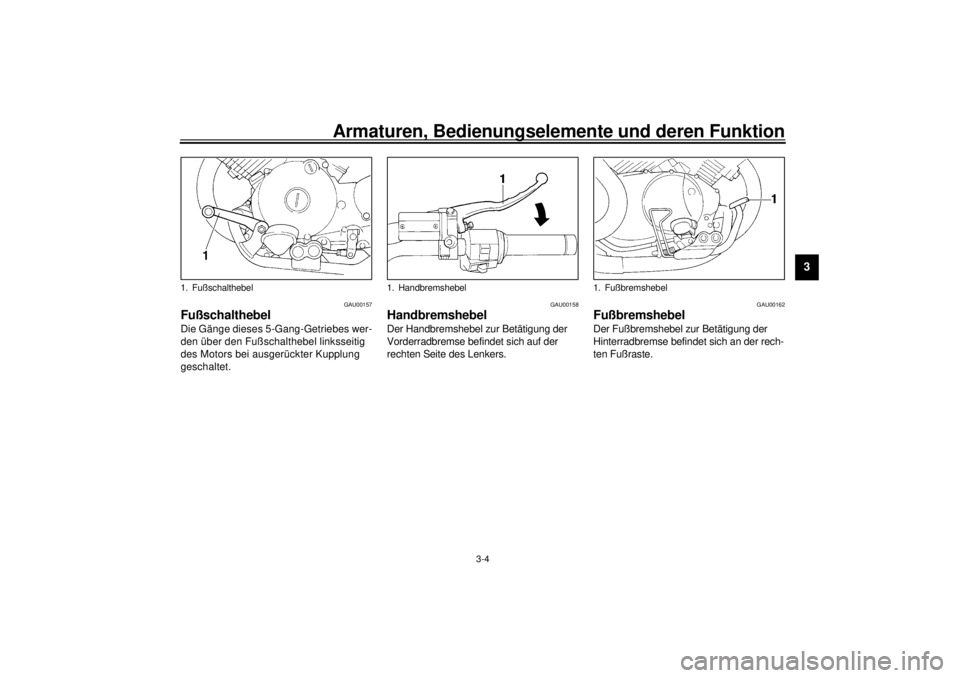

Fußschalthebel Die Gänge dieses 5-Gang-Getriebes wer-
den über den Fußschalthebel linksseitig
des Motors bei ausgerückter Kupplung
geschaltet.
GAU00158
Handbremshebel Der Handbremshebel zur Betätigung der
Vorderradbremse befindet sich auf der
rechten Seite des Lenkers.
GAU00162
Fußbremshebel Der Fußbremshebel zur Betätigung der
Hinterradbremse befindet sich an der rech-
ten Fußraste.
1. Fußschalthebel
1. Handbremshebel
1. Fußbremshebel
G_3bt.book Page 4 Thursday, September 7, 2000 9:58 AM

Armaturen, Bedienungselemente und deren Funktion
3-5
3
GAU03712

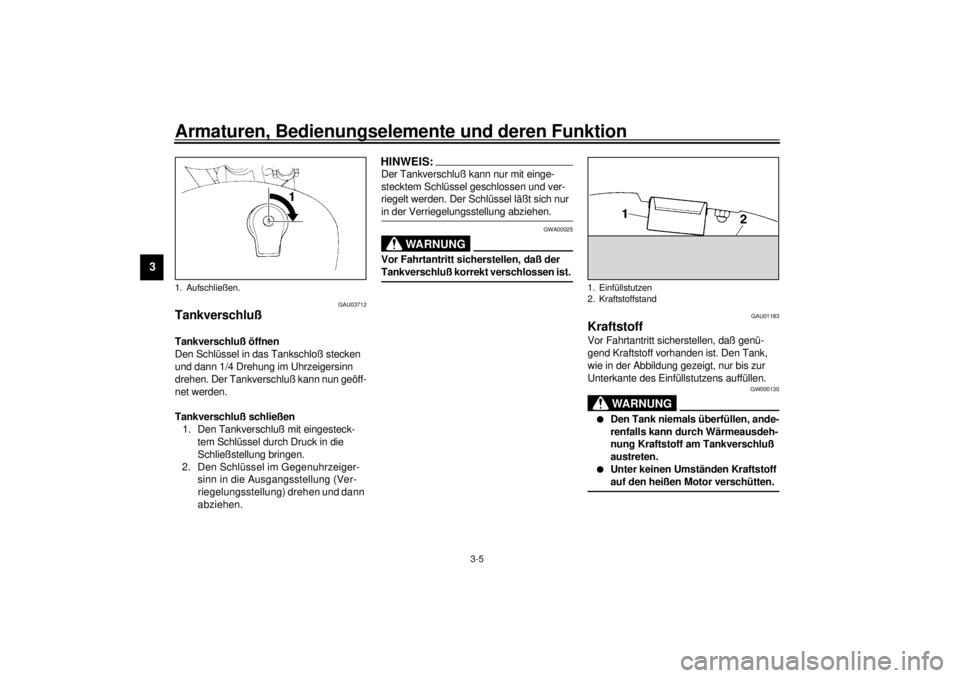

Tankverschluß Tankverschluß öffnen
Den Schlüssel in das Tankschloß stecken
und dann 1/4 Drehung im Uhrzeigersinn
drehen. Der Tankverschluß kann nun geöff-
net werden.
Tankverschluß schließen
1. Den Tankverschluß mit eingesteck-
tem Schlüssel durch Druck in die
Schließstellung bringen.
2. Den Schlüssel im Gegenuhrzeiger-
sinn in die Ausgangsstellung (Ver-
riegelungsstellung) drehen und dann
abziehen.
HINWEIS:_ Der Tankverschluß kann nur mit einge-
stecktem Schlüssel geschlossen und ver-
riegelt werden. Der Schlüssel läßt sich nur
in der Verriegelungsstellung abziehen. _
GWA00025
WARNUNG
_ Vor Fahrtantritt sicherstellen, daß der
Tankverschluß korrekt verschlossen ist. _
GAU01183
Kraftstoff Vor Fahrtantritt sicherstellen, daß genü-
gend Kraftstoff vorhanden ist. Den Tank,
wie in der Abbildung gezeigt, nur bis zur
Unterkante des Einfüllstutzens auffüllen.
GW000130
WARNUNG
_ l
Den Tank niemals überfüllen, ande-
renfalls kann durch Wärmeausdeh-
nung Kraftstoff am Tankverschluß
austreten.
l
Unter keinen Umständen Kraftstoff
auf den heißen Motor verschütten.
_
1. Aufschließen.
1. Einfüllstutzen
2. Kraftstoffstand
