Wichtige Fahr- und Bedienungshinweise
5
Motor anlassen .................................................................................. 5-1
Warmen Motor anlassen ................................................................... 5-2
Schalten ............................................................................................ 5-3
Empfohlene Schaltpunkte (nur CH) ................................................... 5-3
Tips zum Kraftstoffsparen ................................................................. 5-4
Einfahrvorschriften ............................................................................ 5-4
Parken ............................................................................................... 5-5
G_3bt.book Page 1 Thursday, September 7, 2000 9:58 AM

5-1
5
GAU00372
5-Wichtige Fahr- und Bedienungshinweise
GAU00373
WARNUNG
_ l
Vor der Inbetriebnahme sollte der
Fahrer sich mit den Eigenschaften
und der Bedienung seines Fahr-
zeugs gut vertraut machen. Der
YAMAHA-Händler gibt bei Fragen
gerne Auskunft.
l
Den Motor unter keinen Umstän-
den in geschlossenen Räumen
anlassen und betreiben. Motor-
abgase sind äußerst giftig und
führen in kurzer Zeit zu Bewußt-
losigkeit und Tod. Daher stets für
eine gute Belüftung sorgen.
l
Vor dem Losfahren sicherstellen,
daß der Seitenständer hochge-
klappt ist. Ein ausgeklappter Sei-
tenständer kann in Kurven schwe-
re Stürze verursachen.
_
GAU02997*
Motor anlassen Da das Motorrad mit einem Zündunterbre-
chungs- und Anlaßsperrschalter-System
ausgerüstet ist, kann der Motor nur gestar-
tet werden, wenn eine der folgenden Bedin-
gungen erfüllt ist:l
Das Getriebe befindet sich in der Leer-
laufstellung.
l
Bei eingelegtem Gang ist der Seiten-
ständer hochgeklappt und der Kupp-
lungshebel gezogen.
GW000054
WARNUNG
_ l
Vor dem Anlassen des Motors das
Zündunterbrechungs- und Anlaß-
sperrschalter-System prüfen; siehe
dazu Seite 3-11.
l
Niemals mit ausgeklapptem Seiten-
ständer fahren!
_
1. Den Zündschlüssel auf “ON” und den
Motorstoppschalter auf “ ” stellen.
2. Das Getriebe in die Leerlaufstellung
schalten.HINWEIS:_ Die Leerlauf-Kontrolleuchte sollte in der
Leerlaufstellung des Getriebes normaler-
weise brennen; anderenfalls den Strom-
kreis vom YAMAHA-Händler überprüfen
lassen. _3. Den Choke aktivieren (Siehe dazu
Seite 3-6.) und den Gasdrehgriff ganz
schließen.
4. Den Starterschalter drücken, um den
Motor anzulassen.HINWEIS:_ Falls der Motor nicht sofort anspringt, den
Starterschalter freigeben und einige Sekun-
den bis zum nächsten Startversuch warten.
Um die Batterie zu schonen, darf der Star-
terschalter jeweils nur kurzzeitig (nie länger
als 10 Sekunden) betätigt werden. _
G_3bt.book Page 1 Thursday, September 7, 2000 9:58 AM

Wichtige Fahr- und Bedienungshinweise
5-2
5
5. Nach dem Anspringen des Motors den
Choke-Hebel halb zurückstellen.
GCA00045
ACHTUNG:_ Zur Schonung des Motors niemals mit
kaltem Motor stark beschleunigen! _6. Bei warmgefahrenem Motor den
Choke abschalten.HINWEIS:_ Der Motor ist ausreichend warmgefahren,
wenn er bei abgeschaltetem Choke willig
auf Gasgeben anspricht. _
GAU01258
Warmen Motor anlassen Zum Anlassen des warmen Motors in ge-
wohnter Weise vorgehen (Siehe dazu den
Abschnitt “Motor anlassen”), jedoch sollte
der Choke nicht aktiviert werden.
G_3bt.book Page 2 Thursday, September 7, 2000 9:58 AM

Wichtige Fahr- und Bedienungshinweise
5-3
5
GAU00423

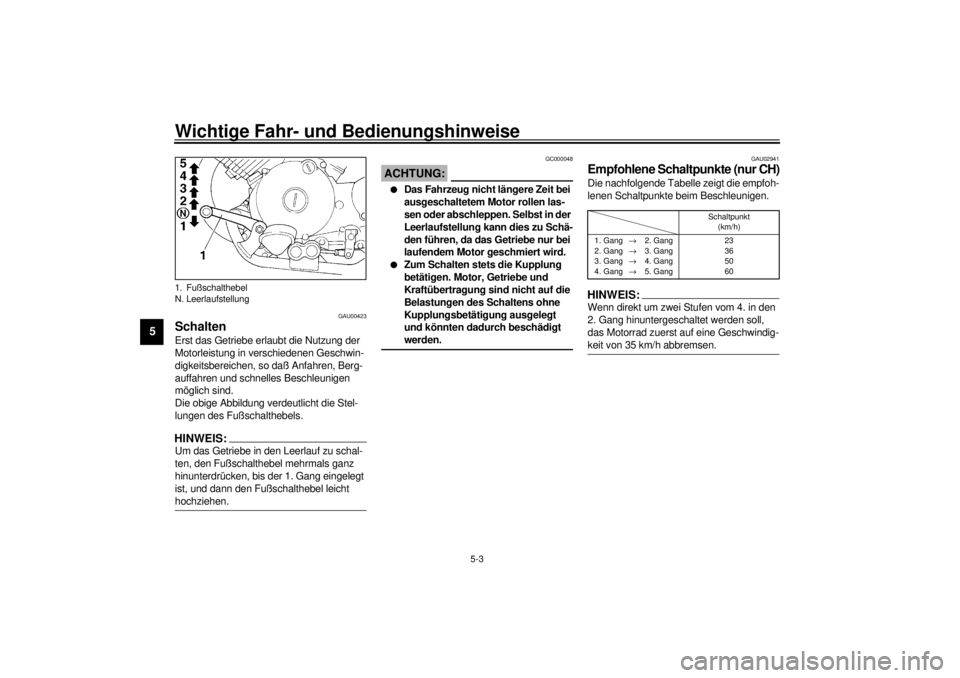

Schalten Erst das Getriebe erlaubt die Nutzung der
Motorleistung in verschiedenen Geschwin-
digkeitsbereichen, so daß Anfahren, Berg-
auffahren und schnelles Beschleunigen
möglich sind.
Die obige Abbildung verdeutlicht die Stel-
lungen des Fußschalthebels.HINWEIS:_ Um das Getriebe in den Leerlauf zu schal-
ten, den Fußschalthebel mehrmals ganz
hinunterdrücken, bis der 1. Gang eingelegt
ist, und dann den Fußschalthebel leicht
hochziehen. _
GC000048
ACHTUNG:_ l
Das Fahrzeug nicht längere Zeit bei
ausgeschaltetem Motor rollen las-
sen oder abschleppen. Selbst in der
Leerlaufstellung kann dies zu Schä-
den führen, da das Getriebe nur bei
laufendem Motor geschmiert wird.
l
Zum Schalten stets die Kupplung
betätigen. Motor, Getriebe und
Kraftübertragung sind nicht auf die
Belastungen des Schaltens ohne
Kupplungsbetätigung ausgelegt
und könnten dadurch beschädigt
werden.
_
GAU02941
Empfohlene Schaltpunkte (nur CH)Die nachfolgende Tabelle zeigt die empfoh-
lenen Schaltpunkte beim Beschleunigen.CF-01GHINWEIS:_ Wenn direkt um zwei Stufen vom 4. in den
2. Gang hinuntergeschaltet werden soll,
das Motorrad zuerst auf eine Geschwindig-
keit von 35 km/h abbremsen. _
1. Fußschalthebel
N. Leerlaufstellung
Schaltpunkt
(km/h)
1. Gang®
2. Gang
2. Gang®
3. Gang
3. Gang®
4. Gang
4. Gang®
5. Gang23
36
50
60
G_3bt.book Page 3 Thursday, September 7, 2000 9:58 AM

Wichtige Fahr- und Bedienungshinweise
5-4
5
GAU00424
Tips zum Kraftstoffsparen Der Kraftstoffverbrauch des Motors kann
durch die Fahrweise stark beeinflußt wer-
den. Folgende Ratschläge helfen, unnöti-
gen Benzinverbrauch zu vermeiden.l
Den Motor nicht warmlaufen lassen,
sondern sofort losfahren.
l
Den Choke so früh wie möglich ab-
schalten.
l
Beim Beschleunigen früh in den näch-
sten Gang schalten und hohe Dreh-
zahlen vermeiden.
l
Zwischengas beim Herunterschalten
und unnötig hohe Drehzahlen ohne
Last vermeiden.
l
Bei längeren Standzeiten in Staus, vor
Ampeln oder Bahnschranken den Mo-
tor am besten abschalten.
GAU00436
Einfahrvorschriften Die ersten 1.000 km sind ausschlag-
gebend für die Leistung und Lebensdauer
des neuen Motors. Darum sollten die
nachfolgenden Anweisungen sorgfältig
gelesen und genau beachtet werden.
Der Motor darf während der ersten
1.000 km nicht zu stark beansprucht wer-
den, da verschiedene Bauteile während
dieser Einfahrzeit auf das korrekte Be-
triebsspiel einlaufen. Daher sind hohe
Drehzahlen, längeres Vollgasfahren und
andere Belastungen, die den Motor stark
erhitzen, während der Einfahrzeit zu ver-
meiden.
GAU00444*
0–150 kml
Längeren Betrieb mit mehr als zu 1/3
geöffnetem Gasdrehgriff vermeiden.
l
Nach jeweils einer Stunde Fahrzeit
den Motor abstellen und eine Abkühl-
zeit von fünf bis zehn Minuten einle-
gen.
l
Mit wechselnder Geschwindigkeit fah-
ren. Nicht ständig mit gleicher Gas-
griffstellung fahren.
150–500 km
l
Längeren Betrieb mit mehr als zu 1/2
geöffnetem Gasdrehgriff vermeiden.
l
Möglichst schaltfreudig fahren. Voll-
gasfahren und Dauerdrehzahlen ver-
meiden.
500–1.000 km
Längeren Betrieb mit mehr als zu 3/4 geöff-
netem Gasdrehgriff vermeiden.
GC000056*
ACHTUNG:_ Nach den ersten 1.000 km unbedingt
das Motoröl und den Ölfilter sowie das
Achsantriebsöl wechseln. _
G_3bt.book Page 4 Thursday, September 7, 2000 9:58 AM

Wichtige Fahr- und Bedienungshinweise
5-5
5
Nach 1.000 km
Längeres Vollgasfahren und Dauerdreh-
zahlen vermeiden.
GC000049
ACHTUNG:_ Bei Motorstörungen während der Ein-
fahrzeit das Fahrzeug sofort vom
YAMAHA-Händler überprüfen lassen._
GAU00460
Parken Zum Parken den Motor abstellen und dann
den Zündschlüssel abziehen.
GW000058
WARNUNG
_ l
Schalldämpfer und Abgaskanäle
werden sehr heiß. Deshalb so par-
ken, daß Kinder oder Fußgänger
die heißen Teile nicht versehentlich
berühren können.
l
Das Motorrad nicht auf abschüssi-
gem oder weichem Untergrund ab-
stellen, damit es nicht umfallen
kann.
_
G_3bt.book Page 5 Thursday, September 7, 2000 9:58 AM

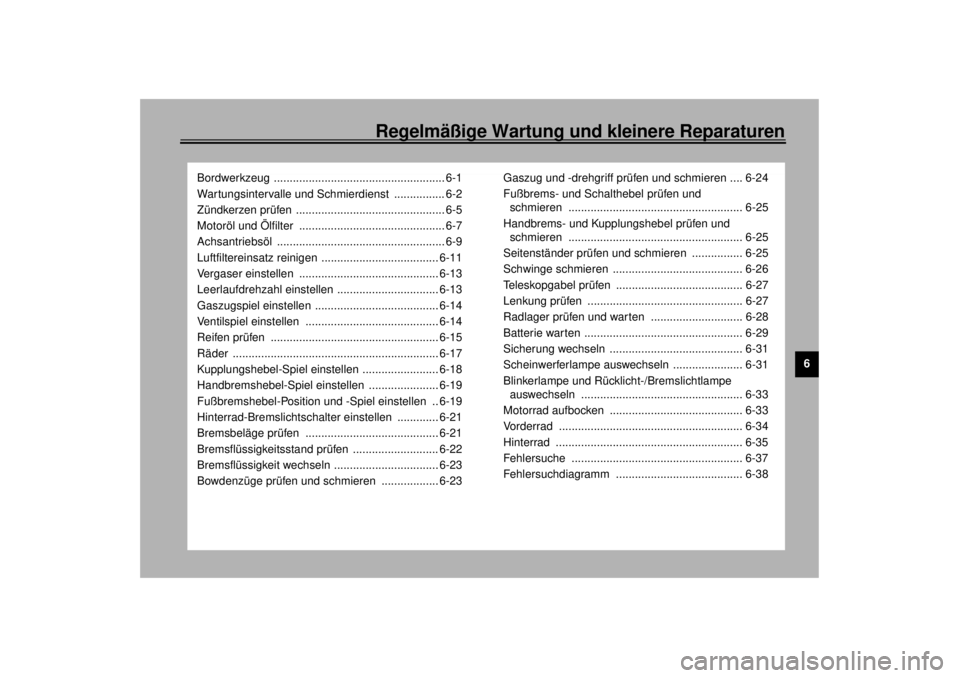

Regelmäßige Wartung und kleinere Reparaturen
6
Bordwerkzeug ...................................................... 6-1
Wartungsintervalle und Schmierdienst ................ 6-2
Zündkerzen prüfen ............................................... 6-5
Motoröl und Ölfilter .............................................. 6-7
Achsantriebsöl ..................................................... 6-9
Luftfiltereinsatz reinigen ..................................... 6-11
Vergaser einstellen ............................................ 6-13
Leerlaufdrehzahl einstellen ................................ 6-13
Gaszugspiel einstellen ....................................... 6-14
Ventilspiel einstellen .......................................... 6-14
Reifen prüfen ..................................................... 6-15
Räder ................................................................. 6-17
Kupplungshebel-Spiel einstellen ........................ 6-18
Handbremshebel-Spiel einstellen ...................... 6-19
Fußbremshebel-Position und -Spiel einstellen .. 6-19
Hinterrad-Bremslichtschalter einstellen ............. 6-21
Bremsbeläge prüfen .......................................... 6-21
Bremsflüssigkeitsstand prüfen ........................... 6-22
Bremsflüssigkeit wechseln ................................. 6-23
Bowdenzüge prüfen und schmieren .................. 6-23Gaszug und -drehgriff prüfen und schmieren .... 6-24
Fußbrems- und Schalthebel prüfen und
schmieren ....................................................... 6-25
Handbrems- und Kupplungshebel prüfen und
schmieren ....................................................... 6-25
Seitenständer prüfen und schmieren ................ 6-25
Schwinge schmieren ......................................... 6-26
Teleskopgabel prüfen ........................................ 6-27
Lenkung prüfen ................................................. 6-27
Radlager prüfen und warten ............................. 6-28
Batterie warten .................................................. 6-29
Sicherung wechseln .......................................... 6-31
Scheinwerferlampe auswechseln ...................... 6-31
Blinkerlampe und Rücklicht-/Bremslichtlampe
auswechseln ................................................... 6-33
Motorrad aufbocken .......................................... 6-33
Vorderrad .......................................................... 6-34
Hinterrad ........................................................... 6-35
Fehlersuche ...................................................... 6-37
Fehlersuchdiagramm ........................................ 6-38
G_3bt.book Page 1 Thursday, September 7, 2000 9:58 AM

6-1
6
GAU00462
6-Regelmäßige Wartung und kleinere Reparaturen
GAU00464
Nur vorschriftsmäßige Wartung, regel-
mäßige Schmierung und korrekte Einstel-
lung können optimale Leistung und Sicher-
heit gewährleisten. Jeder Fahrer ist für die
Verkehrssicherheit seines Fahrzeugs
selbst verantwortlich.
Die hier empfohlenen Zeitabstände für
Wartung und Schmierung sollten lediglich
als Richtwerte für den Normalbetrieb an-
gesehen werden. Je nach Wetterbedin-
gungen, Belastung und Einsatzgebiet
können in Abweichung des regelmäßigen
Wartungsplans kürzere Intervalle notwen-dig
werden.
GW000060
WARNUNG
_ Wer mit den üblichen Wartungsarbeiten
an seinem Fahrzeug nicht vertraut ist,
sollte diese einem YAMAHA-Händler
überlassen. _
GAU03713

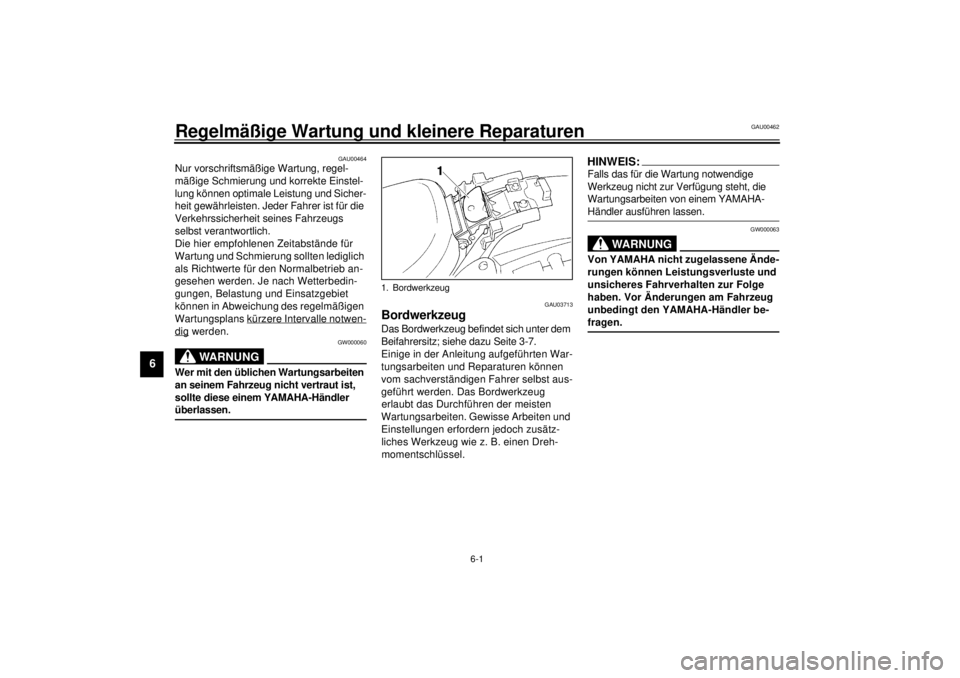

Bordwerkzeug Das Bordwerkzeug befindet sich unter dem
Beifahrersitz; siehe dazu Seite 3-7.
Einige in der Anleitung aufgeführten War-
tungsarbeiten und Reparaturen können
vom sachverständigen Fahrer selbst aus-
geführt werden. Das Bordwerkzeug
erlaubt das Durchführen der meisten
Wartungsarbeiten. Gewisse Arbeiten und
Einstellungen erfordern jedoch zusätz-
liches Werkzeug wie z. B. einen Dreh-
momentschlüssel.
HINWEIS:_ Falls das für die Wartung notwendige
Werkzeug nicht zur Verfügung steht, die
Wartungsarbeiten von einem YAMAHA-
Händler ausführen lassen. _
GW000063
WARNUNG
_ Von YAMAHA nicht zugelassene Ände-
rungen können Leistungsverluste und
unsicheres Fahrverhalten zur Folge
haben. Vor Änderungen am Fahrzeug
unbedingt den YAMAHA-Händler be-
fragen. _
1. Bordwerkzeug
G_3bt.book Page 1 Thursday, September 7, 2000 9:58 AM

Regelmäßige Wartung und kleinere Reparaturen
6-2
6
GAU03685
Wartungsintervalle und Schmierdienst
HINWEIS:_ l
Die Jahresinspektion kann ausbleiben, wenn an die Stelle eine Kilometer-Inspektion tritt.
l
Ab 50.000 km die Wartungsintervalle ab 10.000 km wiederholen.
l
Die mit einem Sternchen markierten Arbeiten erfordern Spezialwerkzeuge, besondere Daten und technische Fähigkeiten und sollten
daher vom YAMAHA-Händler verrichtet werden.
_
CP-03GNr. Bezeichnung AusführungKilometerstand (´ 1.000 km)
Jahres-
inspektion
1 10203040
1
*Kraftstoffleitung• Kraftstoffschläuche und Unterdruckschlauch auf Rißbildung
und Beschädigung prüfen.ÖÖÖÖ Ö
2*Kraftstoffilter• Zustand prüfen.ÖÖ
3 Zündkerzen• Zustand prüfen.
• Reinigen und Elektrodenabstand einstellen.ÖÖ
• Erneuern.ÖÖ
4*Ventilspiel• Kontrollieren.
• Einstellen.ÖÖÖÖ
5 Luftfiltereinsatz• Reinigen.ÖÖ
• Erneuern.ÖÖ
6*Batterie• Säurestand und Dichte kontrollieren.
• Sicherstellen, daß der Entlüftungsschlauch richtig verlegt
ist.ÖÖÖÖ Ö
7 Kupplung• Funktion prüfen.
• Seilzug einstellen.ÖÖÖÖÖ
8*Vorderradbremse• Funktion prüfen, Flüssigkeitsstand kontrollieren,
hydraulische Anlage auf Undichtigkeit prüfen. (Siehe
HINWEIS auf Seite 6-4.) ÖÖÖÖÖ Ö
• Scheibenbremsbeläge erneuern. Bei Erreichen der Verschleißgrenze
G_3bt.book Page 2 Thursday, September 7, 2000 9:58 AM

Regelmäßige Wartung und kleinere Reparaturen
6-3
6
9
*Hinterradbremse• Funktion prüfen und Hebelspiel kontrollieren.ÖÖÖÖÖ Ö
• Trommelbremsbeläge erneuern. Bei Erreichen der Verschleißgrenze
10*Bremsschlauch• Auf Rißbildung und Beschädigung prüfen.ÖÖÖÖ Ö
• Erneuern. (Siehe HINWEIS auf Seite 6-4.) Alle 4 Jahre
11*Räder• Auf Schlag und Beschädigung prüfen; Speichenzustand
und -spannung kontrollieren.
• Gegebenenfalls speichen nachspannen.ÖÖÖÖ
12*Reifen• Auf Beschädigung prüfen und Profiltiefe kontrollieren.
• Gegebenenfalls erneuern.
• Luftdruck kontrollieren.
• Gegebenenfalls korrigieren.ÖÖÖÖ
13*Radlager• Auf Schwergängigkeit und Beschädigung prüfen.ÖÖÖÖ
14*Schwingenlager• Funktion und Spiel kontrollieren.ÖÖÖÖ
• Mit Molybdändisulfidfett schmieren. Alle 50.000 km
15*Lenkkopflager• Auf Schwergängigkeit prüfen und Spiel kontrollieren.ÖÖÖÖÖ
• Mit Lithiumseifenfett schmieren. Alle 20.000 km
16*Schraubverbindungen
am Fahrwerk• Alle Schrauben und Muttern auf festen Sitz prüfen.ÖÖÖÖ Ö
17Seitenständer-
Klappmechanismus• Funktion prüfen.
• Schmieren.ÖÖÖÖ Ö
18*Seitenständerschalter• Funktion prüfen.ÖÖÖÖÖ Ö
19*Teleskopgabel• Funktion und auf Undichtigkeit prüfen.ÖÖÖÖ
20*Federbeine• Funktion und Stoßdämpfer auf Undichtigkeit prüfen.ÖÖÖÖ
21*Vergaser• Kaltstarteinrichtung kontrollieren.
• Leerlaufdrehzahl und Synchronisation einstellen.ÖÖÖÖÖ Ö
22 Motoröl• Wechseln.ÖÖÖÖÖ Ö Nr. Bezeichnung AusführungKilometerstand (´ 1.000 km)
Jahres-
inspektion
1 10203040
G_3bt.book Page 3 Thursday, September 7, 2000 9:58 AM
