Armaturen, Bedienungselemente und deren Funktion
3-6
3
GAU00185
ACHTUNG:_ Kraftstoff greift Lack und Kunststoff an.
Deshalb verschütteten Kraftstoff sofort
mit einem trockenen, sauberen weichen
Lappen abwischen. _
GAU00191
HINWEIS:_ Tritt bei hoher Last (Vollgas) Motorklingeln
(oder -klopfen) auf, Markenkraftstoff eines
renommierten Anbieters oder Benzin mit
höherer Oktanzahl verwenden. _
GAU02976
Chokehebel Ein kalter Motor benötigt zum Starten ein
fetteres Luft-Kraftstoff-Gemisch, das eine
spezielle Kaltstarteinrichtung, der sog.
Choke, liefert.
Zum Aktivieren des Chokes (Kaltstart-
anreicherung des Gemischs) den Choke-
hebel bis zum Anschlag nach
a schie-
ben. Während des Warmfahrens kann
der Chokehebel allmählich zurückgestellt
werden.
Zum Abschalten des Chokemechanismus
(normaler Fahrbetrieb mit warmem Motor)
den Hebel bis zum Anschlag nach
b schie-
ben. Empfohlener Kraftstoff
Bleifreies Normalbenzin mit einer
Mindestoktanzahl von 91 (ROZ)
Tankinhalt
Gesamtmenge
13,5 L
Davon Reserve
ca. 2,5 L1. Chokehebel
G_3bt.book Page 6 Thursday, September 7, 2000 9:58 AM

Armaturen, Bedienungselemente und deren Funktion
3-7
3
GAU02934
Lenkschloß Lenker verriegeln
1. Den Lenker bis zum Anschlag nach
rechts drehen.
2. Die Lenkschloßabdeckung öffnen und
dann den Schlüssel in das Schloß
stecken.
3. Den Schlüssel 1/8 Drehung im Ge-
genuhrzeigersinn drehen; dann den
Lenker leicht nach links drehen und
dabei den Schlüssel hineindrücken;
anschließend den Schlüssel 1/8 Dre-
hung im Uhrzeigersinn drehen.
4. Sicherstellen, daß der Lenker ver-
riegelt ist, dann den Schlüssel ab-
ziehen und anschließend die Lenk-
schloßabdeckung schließen.Lenker entriegeln
1. Die Lenkschloßabdeckung öffnen und
dann den Schlüssel in das Schloß
stecken.
2. Den Schlüssel hineindrücken und
dann 1/8 Drehung im Gegenuhrzei-
gersinn drehen, bis er hervorrückt;
daraufhin den Schlüssel loslassen.
3. Den Schlüssel abziehen und dann die
Lenkschloßabdeckung schließen.
GAU02940
Sitzbank Beifahrersitz
Beifahrersitz abnehmen1. Den Schlüssel in das Sitzbankschloß
stecken und dann im Uhrzeigersinn
drehen.
2. Den Beifahrersitz abziehen.
1. Lenkschloß
1. Sitzbankschloß
2. Aufschließen.
G_3bt.book Page 7 Thursday, September 7, 2000 9:58 AM

Armaturen, Bedienungselemente und deren Funktion
3-8
3
Beifahrersitz montieren1. Die Zunge an der Hinterseite des
Beifahrersitzes, wie in der Abbildung
gezeigt, in die Sitzhalterung stecken
und den Sitz dann an der Vorder-
seite nach unten drücken, so daß er
einrastet.
2. Den Schlüssel im Gegenuhrzeiger-
sinn drehen und dann abziehen.Fahrersitz
Fahrersitz abnehmen
1. Den Beifahrersitz abnehmen.
2. Den Fahrersitz losschrauben und
dann abziehen.Fahrersitz montieren
1. Die Zungen an der Vorderseite des
Fahrersitzes, wie in der Abbildung
gezeigt, in die entsprechenden Sitz-
halterungen stecken, den Sitz dann
in die ursprüngliche Lage bringen
und anschließend festschrauben.
2. Den Beifahrersitz montieren.HINWEIS:_ Sicherstellen, daß die Sitzbank richtig mon-
tiert ist. _
1. Zunge
2. Sitzhalterung
1. Schraube (´ 2)
1. Sitzhalterung (´ 2)
2. Zunge (´ 2)
G_3bt.book Page 8 Thursday, September 7, 2000 9:58 AM

Armaturen, Bedienungselemente und deren Funktion
3-9
3
GAU00260
Helmhalter Zum Öffnen den Schlüssel in das Schloß
stecken und dann wie in der Abbildung ge-
zeigt drehen.
Zum Abschließen den Helmhalter in die
Ausgangsstellung (Verriegelungsstellung)
bringen und dann den Schlüssel abziehen.
GW000030
WARNUNG
_ Niemals mit einem am Helmhalter ange-
hängten Helm fahren, denn der Helm
kann sich an Hindernissen verfangen
oder irgendwo anschlagen und auf diese
Weise einen Sturz oder Unfall verursa-
chen. _
GAU00300
Federbeine einstellen An den Hinterradfederbeinen kann die
Federvorspannung folgendermaßen ein-
gestellt werden.
GC000015
ACHTUNG:_ Den Einstellmechanismus unter keinen
Umständen über die Minimal- oder Maxi-
maleinstellung hinaus verdrehen. _
GW000040
WARNUNG
_ Beide Federbeine stets gleichmäßig ein-
stellen. Eine ungleichmäßige Einstel-
lung beeinträchtigt das Fahrverhalten. _
Zum Einstellen der Federvorspannung:
Zum Erhöhen der Federvorspannung
(Federung härter) beide Federvorspann-
ringe nach
a drehen. Zum Verringern der
Federvorspannung (Federung weicher)
beide Federvorspannringe nach
b dre-
hen.HINWEIS:_ Die jeweilige Kerbe im Federvorspannring
muß auf die Gegenmarkierung am Stoß-
dämpfer ausgerichtet werden. _CI-01G
1. Aufschließen.
1. Federvorspannring
2. Gegenmarkierung
Minimal
(weich)Normal Maximal (hart)
Einstel-
lung12345
G_3bt.book Page 9 Thursday, September 7, 2000 9:58 AM

Armaturen, Bedienungselemente und deren Funktion
3-10
3
GAU00330
Seitenständer Der Seitenständer befindet sich auf der lin-
ken Seite und wird bei aufrecht gehaltenem
Motorrad mit dem Fuß betätigt.HINWEIS:_ Der Seitenständerschalter ist ein wesentli-
cher Bestandteil des Zündunterbrechungs-
und Anlaßsperrschalter-Systems, dessen
Funktionsweise am Ende dieses Kapitels
beschrieben wird. _
GW000044
WARNUNG
_ Niemals mit ausgeklapptem Seitenstän-
der fahren. Ein nicht völlig hochgeklapp-
ter Seitenständer kann besonders in
Linkskurven durch Bodenberührung
schwere Stürze verursachen. Aus die-
sem Grund hat YAMAHA den Seitenstän-
der mit einem Zündunterbrechungs-
schalter versehen, der ein Starten und
Anfahren mit ausgeklapptem Seitenstän-
der verhindert. Die Prüfung des Zünd-
unterbrechungs- und Anlaßsperrschal-
ter-Systems ist nachfolgend erläutert.
Falls Störungen an diesem System fest-
gestellt werden, das Fahrzeug umge-
hend von einem YAMAHA-Händler über-
prüfen und ggf. instand setzen lassen. _
GAU03720
Zündunterbrechungs- und Anlaß-
sperrschalter-SystemDas Zündunterbrechungs- und Anlaßsperr-
schalter-System umfaßt die Seitenständer-,
Kupplungs- sowie Leerlaufschalter und
erfüllt folgende Zwecke:l
Es erlaubt kein Anlassen des Motors
bei eingelegtem Gang und hochge-
klapptem Seitenständer, solange der
Kupplungshebel nicht gezogen wird.
l
Es erlaubt kein Anlassen des Motors
bei eingelegtem Gang und gezoge-
nem Kupplungshebel, solange der
Seitenständer nicht hochgeklappt
wird.
l
Es schaltet die Zündung aus, falls der
Seitenständer bei laufendem Motor
ausgeklappt wird.
Die Funktion des Systems sollte regelmä-
ßig auf nachfolgende Weise geprüft wer-
den.
GW000045
WARNUNG
_ Falls irgend etwas nicht in Ordnung
scheint, das Fahrzeug umgehend von
einem YAMAHA-Händler überprüfen
lassen. _
G_3bt.book Page 10 Thursday, September 7, 2000 9:58 AM

Armaturen, Bedienungselemente und deren Funktion
3-11
3
CD-01G
Bei abgestelltem Motor:
1. Den Seitenständer ausklappen.
2. Sicherstellen, daß der Motorstoppschalter auf “ ” steht.
3. Den Zündschlüssel auf “ON” drehen.
4. Das Getriebe in die Leerlaufstellung schalten.
5. Den Starterknopf drücken.
Springt der Motor an?
Der Leerlaufschalter könnte defekt sein.
Vor der Fahrt das Motorrad vom YAMAHA-
Händler
prüfen lassen.
Bei laufendem Motor:
6. Den Seitenständer hochklappen.
7. Den Kupplungshebel gezogen halten.
8. Einen Gang einlegen.
9. Den Seitenständer ausklappen.
Stirbt der Motor ab?Bei abgestorbenem Motor:
10. Den Seitenständer hochklappen.
11. Den Kupplungshebel gezogen halten.
12. Den Starterknopf drücken.
Springt der Motor an?
Der Seitenständerschalter könnte defekt sein.
Vor der Fahrt das Motorrad vom YAMAHA-
Händler
prüfen lassen.Der Kupplungsschalter könnte defekt sein.
Vor der Fahrt das Motorrad vom YAMAHA-
Händler
prüfen lassen.
NEIN
HINWEIS:Diese Kontrolle sollten am besten bei war-
mem Motor vorgenommen werden.
JAJA NEIN
Das System ist in Ordnung. Das
Motorrad kann gefahren werden.
JA NEIN
G_3bt.book Page 11 Thursday, September 7, 2000 9:58 AM

Routinekontrolle vor Fahrtbeginn
4

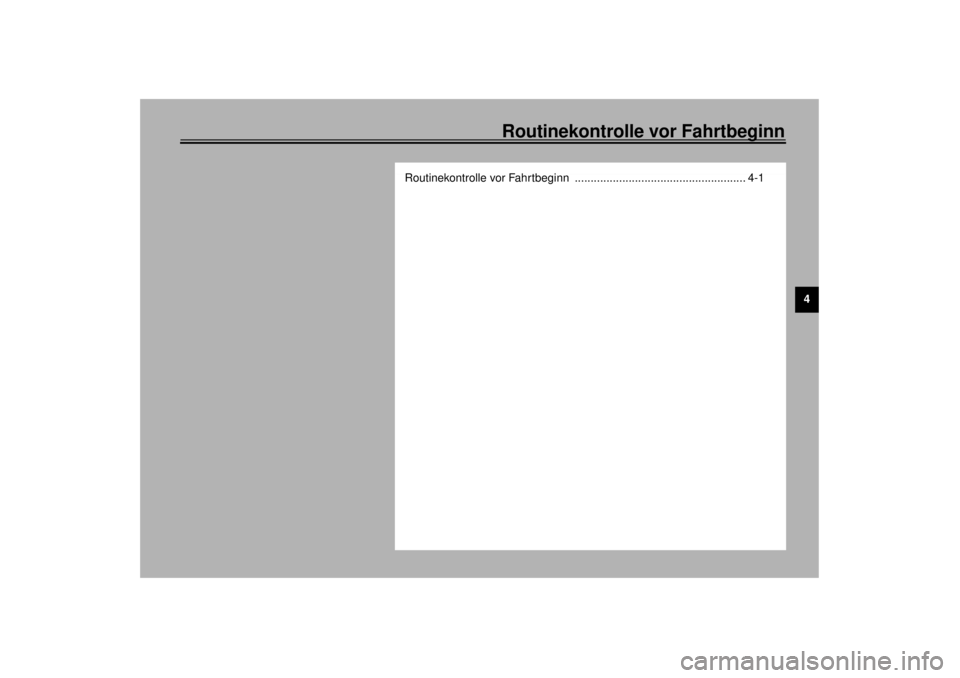

Routinekontrolle vor Fahrtbeginn ...................................................... 4-1
G_3bt.book Page 1 Thursday, September 7, 2000 9:58 AM

4-1
4
GAU01114
4-Routinekontrolle vor FahrtbeginnGemäß der Straßenverkehrsordnung ist jeder Fahrer für den Zustand seines Fahrzeuges selbst verantwortlich. Schon nach kurzer
Standzeit können sich – z. B. durch äußere Einflüsse – wesentliche Eigenschaften Ihres Motorrades verändern. Beschädigungen,
plötzliche Undichtigkeiten oder ein Druckverlust in den Reifen stellen unter Umständen eine große Gefahr dar. Deshalb ist es not-
wendig, vor Fahrtbeginn neben einer gewissenhaften Sichtkontrolle folgende Punkte zu prüfen.
GAU03439
Routinekontrolle vor Fahrtbeginn
CO-01G
Bezeichnung Ausführung Seitenangabe
Kraftstoff• Kraftstoffstand im Tank prüfen.
• Gegebenenfalls tanken.
• Kraftstoffleitung auf Undichtigkeit prüfen.3-5–3-6
Motoröl• Ölstand im Kurbelgehäuse prüfen.
• Gegebenenfalls Öl der empfohlenen Sorte bis zum vorgeschriebenen
Stand nachfüllen.
• Motor auf Undichtigkeit prüfen.6-7
Achsantriebsöl• Achsantrieb auf Undichtigkeit prüfen. 6-9–6-10
Vorderradbremse• Funktion prüfen.
• Bei schwammiger Hebelbetätigung die hydraulische Anlage vom YAMAHA-
Händler entlüften lassen.
• Hebelspiel prüfen.
• Gegebenenfalls einstellen.
• Flüssigkeitsstand im Vorratsbehälter prüfen.
• Gegebenenfalls Bremsflüssigkeit der empfohlenen Sorte bis zum vor-
geschriebenen Stand nachfüllen.
• Hydraulische Anlage auf Undichtigkeit prüfen.6-19, 6-21–6-23
Hinterradbremse• Funktion prüfen.
• Hebelspiel prüfen.
• Gegebenenfalls einstellen.6-19–6-23
Kupplung• Funktion prüfen.
• Gegebenenfalls Seilzug schmieren.
• Hebelspiel prüfen.
• Gegebenenfalls einstellen.6-18
Gasdrehgriff• Auf Schwergängigkeit prüfen.
• Gegebenenfalls Drehgriff, Gehäuse und Seilzug schmieren.
• Hebelspiel prüfen.
• Gegebenenfalls vom YAMAHA-Händler einstellen lassen.6-14, 6-24
G_3bt.book Page 1 Thursday, September 7, 2000 9:58 AM

Routinekontrolle vor Fahrtbeginn
4-2
4
HINWEIS:_Die in der Tabelle aufgeführten Kontrollen und Wartungsarbeiten sollten vor jeder Fahrt durchgeführt werden; die dadurch gewon-
nene Sicherheit ist weit mehr wert als der geringe Zeitaufwand, der dafür benötigt wird._
GWA00033
WARNUNG
Falls im Verlauf der “Routinekontrolle vor Fahrtbeginn” irgendwelche Unregelmäßigkeiten festgestellt werden, die Ursache
unbedingt vor der Inbetriebnahme feststellen und beheben.Seilzüge• Auf Schwergängigkeit prüfen.
• Gegebenenfalls schmieren.6-24
Räder und Reifen• Auf Beschädigung prüfen.
• Profiltiefe kontrollieren.
• Reifenluftdruck prüfen.
• Gegebenenfalls korrigieren.6-15–6-17
Fußbrems- und -schalthebel• Auf Schwergängigkeit prüfen.
• Gegebenenfalls Drehpunkte schmieren.6-25
Handbrems- und Kupplungshebel• Auf Schwergängigkeit prüfen.
• Gegebenenfalls Drehpunkte schmieren.6-25
Seitenständer• Auf Schwergängigkeit prüfen.
• Gegebenenfalls Klappmechanismus schmieren.6-25–6-26
Schraubverbindungen am Fahrwerk• Alle Schrauben und Muttern auf festen Sitz prüfen.
• Gegebenenfalls festziehen.—
Beleuchtung, Kontrolleuchten und
Schalter• Funktion prüfen.
• Gegebenenfalls korrigieren.—
Seitenständerschalter• Funktion des Zündunterbrechungs- und Anlaßsperrschalter-
Systems prüfen.
• Gegebenenfalls vom YAMAHA-Händler instand setzen lassen.3-10
Batterie• Säurestand prüfen.
• Gegebenenfalls destilliertes Wasser nachfüllen.6-29–6-30 Bezeichnung Ausführung Seitenangabe
G_3bt.book Page 2 Thursday, September 7, 2000 9:58 AM

G_3bt.book Page 3 Thursday, September 7, 2000 9:58 AM
