YAMAHA YFM250R-W 2010 Notices Demploi (in French)

8-14

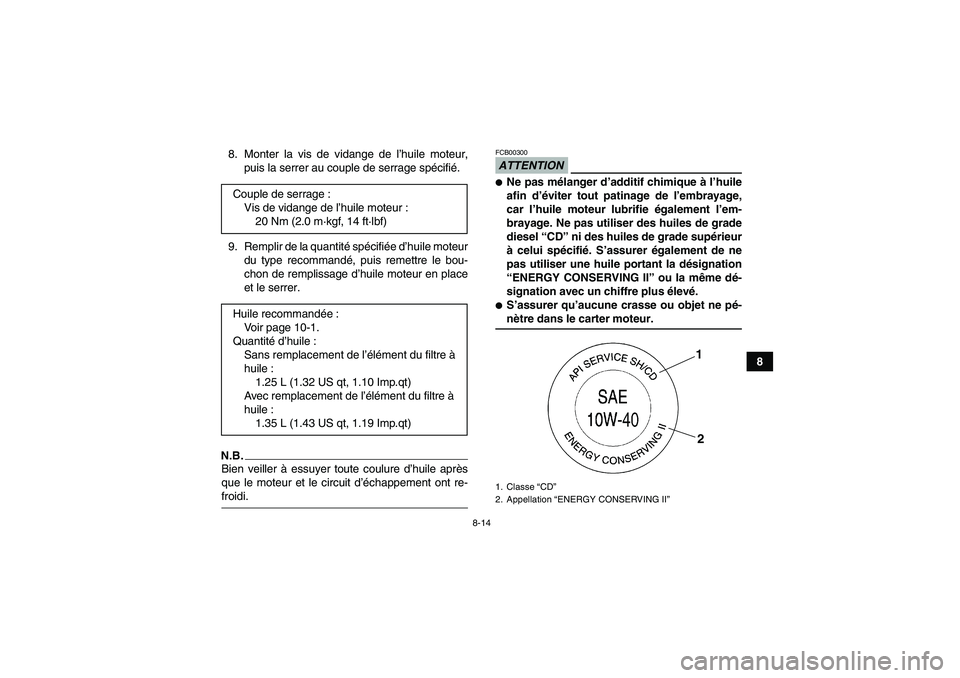

8 8. Monter la vis de vidange de l’huile moteur,
puis la serrer au couple de serrage spécifié.
9. Remplir de la quantité spécifiée d’huile moteur
du type recommandé, puis remettre le bou-
chon de remplissage d’huile moteur en place
et le serrer.
N.B.Bien veiller à essuyer toute coulure d’huile après
que le moteur et le circuit d’échappement ont re-froidi.
ATTENTIONFCB00300
Ne pas mélanger d’additif chimique à l’huile
afin d’éviter tout patinage de l’embrayage,
car l’huile moteur lubrifie également l’em-
brayage. Ne pas utiliser des huiles de grade
diesel “CD” ni des huiles de grade supérieur
à celui spécifié. S’assurer également de ne
pas utiliser une huile portant la désignation
“ENERGY CONSERVING II” ou la même dé-
signation avec un chiffre plus élevé.
S’assurer qu’aucune crasse ou objet ne pé-nètre dans le carter moteur. Couple de serrage :
Vis de vidange de l’huile moteur :
20 Nm (2.0 m·kgf, 14 ft·lbf)
Huile recommandée:
Voir page 10-1.
Quantité d’huile :
Sans remplacement de l’élément du filtre à
huile :
1.25 L (1.32 US qt, 1.10 Imp.qt)
Avec remplacement de l’élément du filtre à
huile :
1.35 L (1.43 US qt, 1.19 Imp.qt)1. Classe “CD”
2. Appellation “ENERGY CONSERVING II”
1
2
U33B70F0.book Page 14 Tuesday, June 17, 2008 11:17 AM

8-15
810. Mettre le moteur en marche et contrôler pen-
dant quelques minutes s’il y a présence de fui-
tes d’huile en laissant tourner le moteur au ra-
lenti. En cas de fuite d’huile, couper
immédiatement le moteur et rechercher la
cause.
11. Couper le moteur, attendre au moins dix mi-
nutes, puis vérifier le niveau d’huile et faire
l’appoint, si nécessaire.
FBU23704Nettoyage de l’élément du filtre à air Il convient de nettoyer l’élément du filtre à air aux
fréquences spécifiées dans le tableau des entre-
tiens et graissages périodiques. Nettoyer ou, si né-
cessaire, remplacer l’élément plus fréquemment si
le véhicule est utilisé dans des endroits très pous-
siéreux ou humides.N.B.Un tube de vidange équipe le fond du boîtier de fil-
tre à air. Si de la poussière et/ou de l’eau se sont
accumulées dans ce tube, le vider et nettoyer l’élé-ment ainsi que le boîtier du filtre à air.1. Placer le VTT sur une surface de niveau.
2. Déposer la selle. (Voir page 4-15.)
3. Retirer le couvercle du boîtier de filtre à air en
décrochant les attaches.
1. Tube de vidange du boîtier de filtre à air
1
U33B70F0.book Page 15 Tuesday, June 17, 2008 11:17 AM

8-16

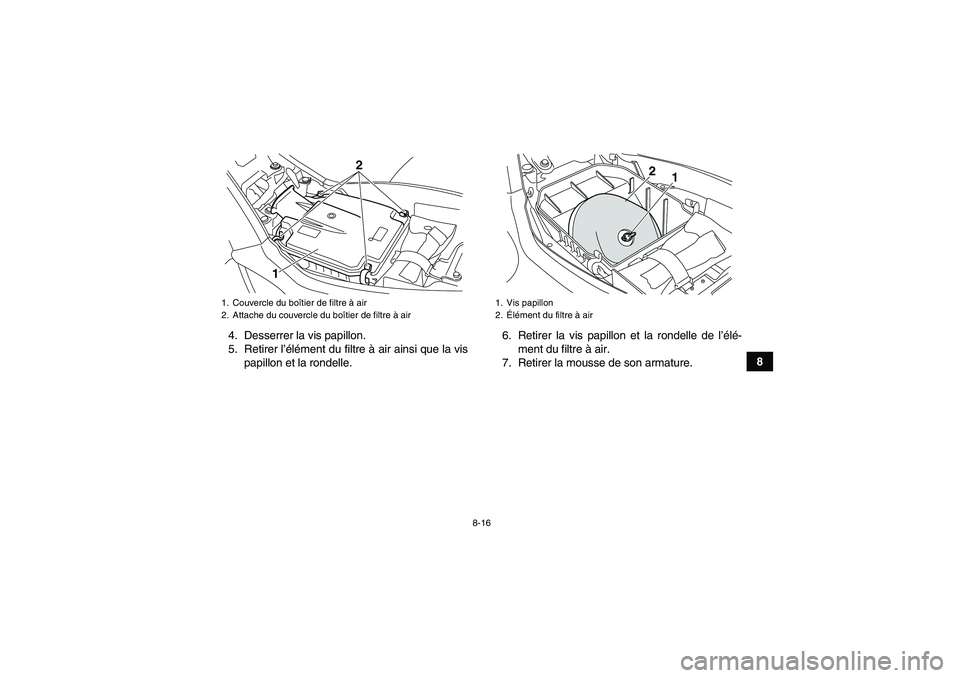

8 4. Desserrer la vis papillon.
5. Retirer l’élément du filtre à air ainsi que la vis
papillon et la rondelle.6. Retirer la vis papillon et la rondelle de l’élé-
ment du filtre à air.
7. Retirer la mousse de son armature.
1. Couvercle du boîtier de filtre à air
2. Attache du couvercle du boîtier de filtre à air
12
1. Vis papillon
2.Élément du filtre à air
1 2
U33B70F0.book Page 16 Tuesday, June 17, 2008 11:17 AM

8-17

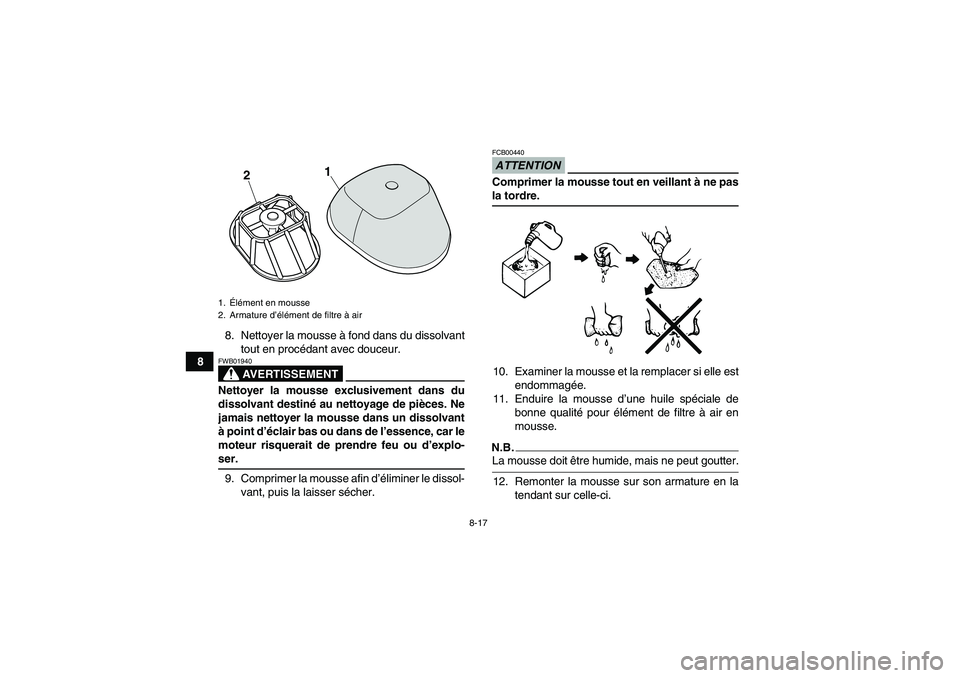

88. Nettoyer la mousse à fond dans du dissolvant
tout en procédant avec douceur.
AVERTISSEMENT
FWB01940Nettoyer la mousse exclusivement dans du
dissolvant destiné au nettoyage de pièces. Ne
jamais nettoyer la mousse dans un dissolvant
à point d’éclair bas ou dans de l’essence, car le
moteur risquerait de prendre feu ou d’explo-ser.
9. Comprimer la mousse afin d’éliminer le dissol-
vant, puis la laisser sécher.
ATTENTIONFCB00440Comprimer la mousse tout en veillant à ne pasla tordre.
10. Examiner la mousse et la remplacer si elle est
endommagée.
11. Enduire la mousse d’une huile spéciale de
bonne qualité pour élément de filtre à air en
mousse.N.B.La mousse doit être humide, mais ne peut goutter.
12. Remonter la mousse sur son armature en la
tendant sur celle-ci.
1.Élément en mousse
2. Armature d’élément de filtre à air
1
2
U33B70F0.book Page 17 Tuesday, June 17, 2008 11:17 AM

8-18

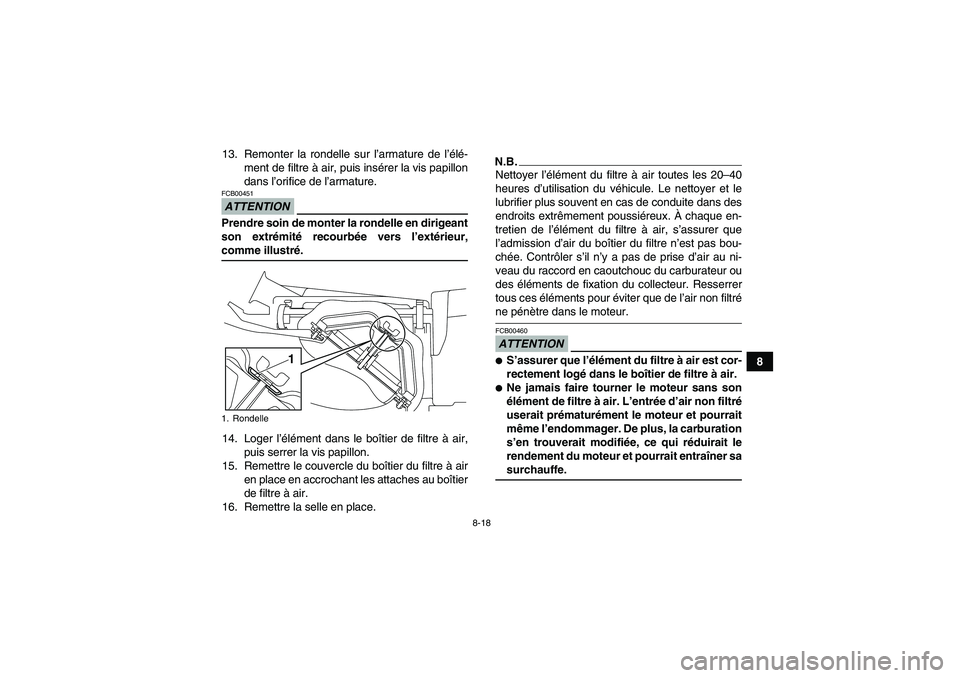

8 13. Remonter la rondelle sur l’armature de l’élé-
ment de filtre à air, puis insérer la vis papillon
dans l’orifice de l’armature.
ATTENTIONFCB00451Prendre soin de monter la rondelle en dirigeant
son extrémité recourbée vers l’extérieur,comme illustré.
14. Loger l’élément dans le boîtier de filtre à air,
puis serrer la vis papillon.
15. Remettre le couvercle du boîtier du filtre à air
en place en accrochant les attaches au boîtier
de filtre à air.
16. Remettre la selle en place.
N.B.Nettoyer l’élément du filtre à air toutes les 20–40
heures d’utilisation du véhicule. Le nettoyer et le
lubrifier plus souvent en cas de conduite dans des
endroits extrêmement poussiéreux. À chaque en-
tretien de l’élément du filtre à air, s’assurer que
l’admission d’air du boîtier du filtre n’est pas bou-
chée. Contrôler s’il n’y a pas de prise d’air au ni-
veau du raccord en caoutchouc du carburateur ou
des éléments de fixation du collecteur. Resserrer
tous ces éléments pour éviter que de l’air non filtréne pénètre dans le moteur.ATTENTIONFCB00460
S’assurer que l’élément du filtre à air est cor-
rectement logé dans le boîtier de filtre à air.
Ne jamais faire tourner le moteur sans son
élément de filtre à air. L’entrée d’air non filtré
userait prématurément le moteur et pourrait
même l’endommager. De plus, la carburation
s’en trouverait modifiée, ce qui réduirait le
rendement du moteur et pourrait entraîner sasurchauffe.
1. Rondelle
1
U33B70F0.book Page 18 Tuesday, June 17, 2008 11:17 AM

8-19
8

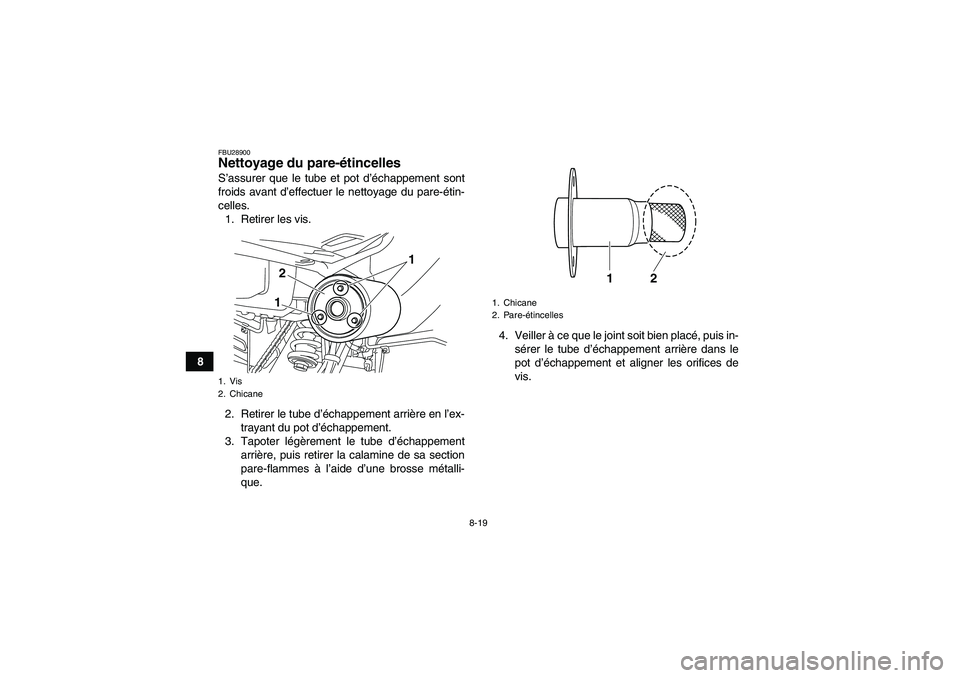

FBU28900Nettoyage du pare-étincelles S’assurer que le tube et pot d’échappement sont
froids avant d’effectuer le nettoyage du pare-étin-
celles.
1. Retirer les vis.
2. Retirer le tube d’échappement arrière en l’ex-
trayant du pot d’échappement.
3. Tapoter légèrement le tube d’échappement
arrière, puis retirer la calamine de sa section
pare-flammes à l’aide d’une brosse métalli-
que.4. Veiller à ce que le joint soit bien placé, puis in-
sérer le tube d’échappement arrière dans le
pot d’échappement et aligner les orifices de
vis.1. Vis
2. Chicane
2
11
1. Chicane
2. Pare-étincelles
2 1
U33B70F0.book Page 19 Tuesday, June 17, 2008 11:17 AM

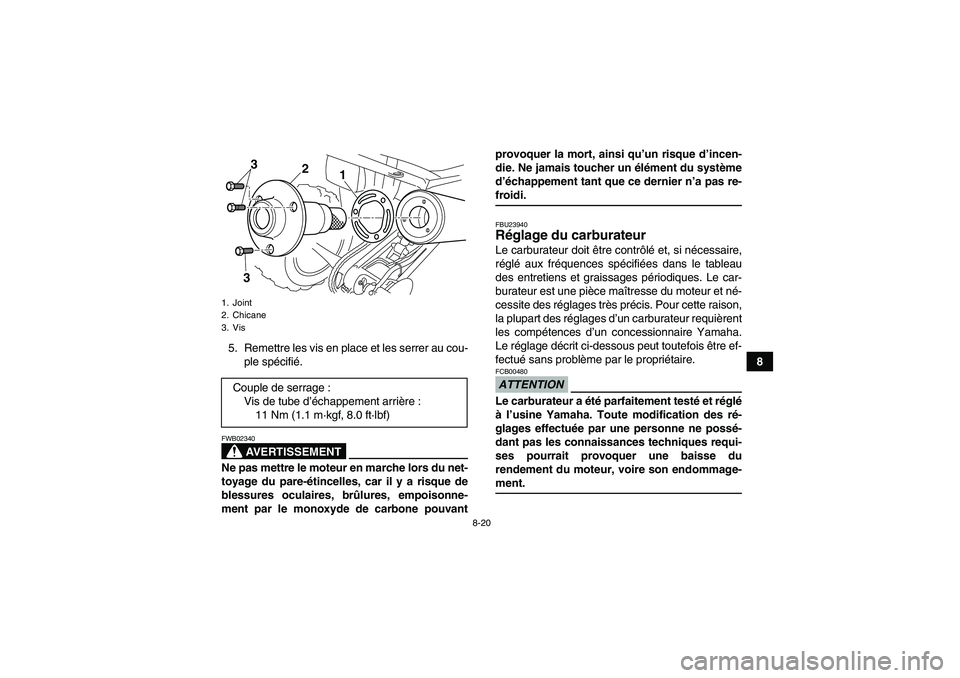

8-20
8 5. Remettre les vis en place et les serrer au cou-
ple spécifié.
AVERTISSEMENT
FWB02340Ne pas mettre le moteur en marche lors du net-
toyage du pare-étincelles, car il y a risque de
blessures oculaires, brûlures, empoisonne-
ment par le monoxyde de carbone pouvantprovoquer la mort, ainsi qu’un risque d’incen-
die. Ne jamais toucher un élément du système
d’échappement tant que ce dernier n’a pas re-
froidi.FBU23940Réglage du carburateur Le carburateur doit être contrôlé et, si nécessaire,
réglé aux fréquences spécifiées dans le tableau
des entretiens et graissages périodiques. Le car-
burateur est une pièce maîtresse du moteur et né-
cessite des réglages très précis. Pour cette raison,
la plupart des réglages d’un carburateur requièrent
les compétences d’un concessionnaire Yamaha.
Le réglage décrit ci-dessous peut toutefois être ef-
fectué sans problème par le propriétaire.ATTENTIONFCB00480Le carburateur a été parfaitement testé et réglé
à l’usine Yamaha. Toute modification des ré-
glages effectuée par une personne ne possé-
dant pas les connaissances techniques requi-
ses pourrait provoquer une baisse du
rendement du moteur, voire son endommage-ment.
1. Joint
2. Chicane
3. VisCouple de serrage :
Vis de tube d’échappement arrière :
11 Nm (1.1 m·kgf, 8.0 ft·lbf)
1 2
33
U33B70F0.book Page 20 Tuesday, June 17, 2008 11:17 AM

8-21
8

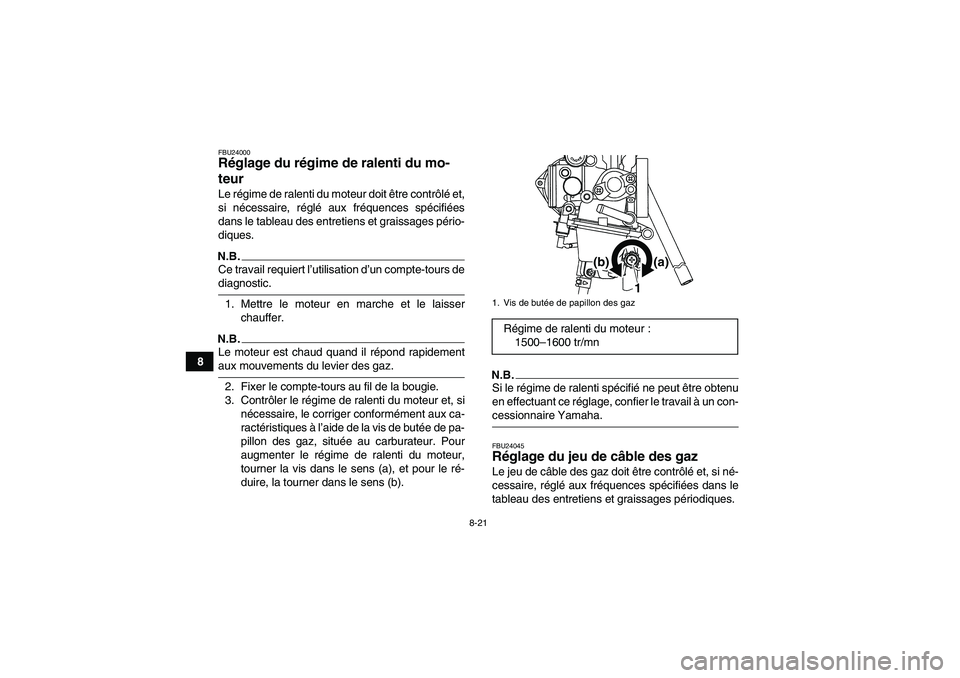

FBU24000Réglage du régime de ralenti du mo-
teur Le régime de ralenti du moteur doit être contrôlé et,
si nécessaire, réglé aux fréquences spécifiées
dans le tableau des entretiens et graissages pério-
diques.N.B.Ce travail requiert l’utilisation d’un compte-tours dediagnostic.
1. Mettre le moteur en marche et le laisser
chauffer.N.B.Le moteur est chaud quand il répond rapidementaux mouvements du levier des gaz.
2. Fixer le compte-tours au fil de la bougie.
3. Contrôler le régime de ralenti du moteur et, si
nécessaire, le corriger conformément aux ca-
ractéristiques à l’aide de la vis de butée de pa-
pillon des gaz, située au carburateur. Pour
augmenter le régime de ralenti du moteur,
tourner la vis dans le sens (a), et pour le ré-
duire, la tourner dans le sens (b).
N.B.Si le régime de ralenti spécifié ne peut être obtenu
en effectuant ce réglage, confier le travail à un con-cessionnaire Yamaha.FBU24045Réglage du jeu de câble des gaz Le jeu de câble des gaz doit être contrôlé et, si né-
cessaire, réglé aux fréquences spécifiées dans le
tableau des entretiens et graissages périodiques.1. Vis de butée de papillon des gazRégime de ralenti du moteur :
1500–1600 tr/mn
1
(a)
(b)
U33B70F0.book Page 21 Tuesday, June 17, 2008 11:17 AM

8-22

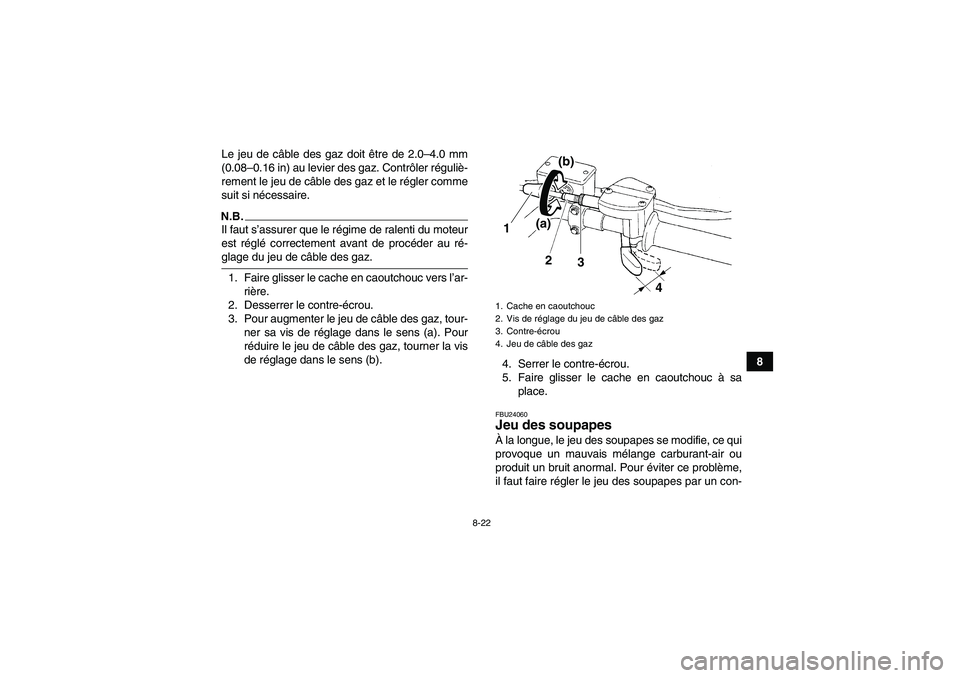

8 Le jeu de câble des gaz doit être de 2.0–4.0 mm
(0.08–0.16 in) au levier des gaz. Contrôler réguliè-
rement le jeu de câble des gaz et le régler comme
suit si nécessaire.
N.B.Il faut s’assurer que le régime de ralenti du moteur
est réglé correctement avant de procéder au ré-glage du jeu de câble des gaz.
1. Faire glisser le cache en caoutchouc vers l’ar-
rière.
2. Desserrer le contre-écrou.
3. Pour augmenter le jeu de câble des gaz, tour-
ner sa vis de réglage dans le sens (a). Pour
réduire le jeu de câble des gaz, tourner la vis
de réglage dans le sens (b).
4. Serrer le contre-écrou.
5. Faire glisser le cache en caoutchouc à sa
place.
FBU24060Jeu des soupapes À la longue, le jeu des soupapes se modifie, ce qui
provoque un mauvais mélange carburant-air ou
produit un bruit anormal. Pour éviter ce problème,
il faut faire régler le jeu des soupapes par un con-1. Cache en caoutchouc
2. Vis de réglage du jeu de câble des gaz
3. Contre-écrou
4. Jeu de câble des gaz
4 2 1
3
(a)
(b)
U33B70F0.book Page 22 Tuesday, June 17, 2008 11:17 AM

8-23
8cessionnaire Yamaha aux fréquences spécifiées
dans le tableau des entretiens et graissages pério-
diques.

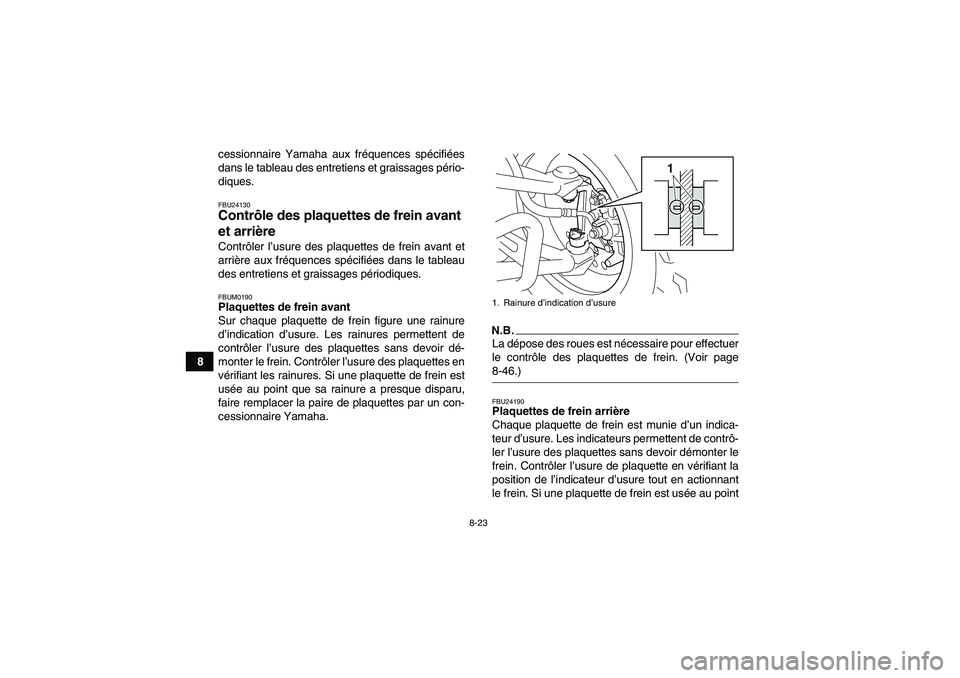

FBU24130Contrôle des plaquettes de frein avant
et arrière Contrôler l’usure des plaquettes de frein avant et
arrière aux fréquences spécifiées dans le tableau
des entretiens et graissages périodiques.FBUM0190Plaquettes de frein avant
Sur chaque plaquette de frein figure une rainure
d’indication d’usure. Les rainures permettent de
contrôler l’usure des plaquettes sans devoir dé-
monter le frein. Contrôler l’usure des plaquettes en
vérifiant les rainures. Si une plaquette de frein est
usée au point que sa rainure a presque disparu,
faire remplacer la paire de plaquettes par un con-
cessionnaire Yamaha.
N.B.La dépose des roues est nécessaire pour effectuer
le contrôle des plaquettes de frein. (Voir page8-46.)FBU24190Plaquettes de frein arrière
Chaque plaquette de frein est munie d’un indica-
teur d’usure. Les indicateurs permettent de contrô-
ler l’usure des plaquettes sans devoir démonter le
frein. Contrôler l’usure de plaquette en vérifiant la
position de l’indicateur d’usure tout en actionnant
le frein. Si une plaquette de frein est usée au point1. Rainure d’indication d’usure
1
