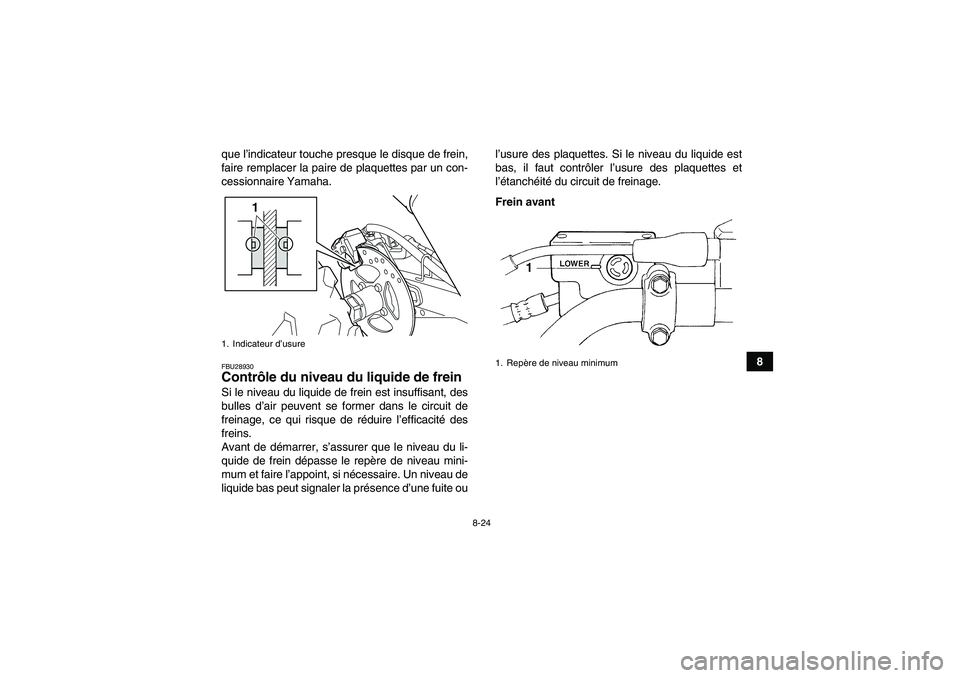

8-24
8 que l’indicateur touche presque le disque de frein,
faire remplacer la paire de plaquettes par un con-
cessionnaire Yamaha.
FBU28930Contrôle du niveau du liquide de frein Si le niveau du liquide de frein est insuffisant, des
bulles d’air peuvent se former dans le circuit de
freinage, ce qui risque de réduire l’efficacité des
freins.
Avant de démarrer, s’assurer que le niveau du li-
quide de frein dépasse le repère de niveau mini-
mum et faire l’appoint, si nécessaire. Un niveau de
liquide bas peut signaler la présence d’une fuite oul’usure des plaquettes. Si le niveau du liquide est
bas, il faut contrôler l’usure des plaquettes et
l’étanchéité du circuit de freinage.
Frein avant1. Indicateur d’usure
1
1. Repère de niveau minimum
1
U33B70F0.book Page 24 Tuesday, June 17, 2008 11:17 AM

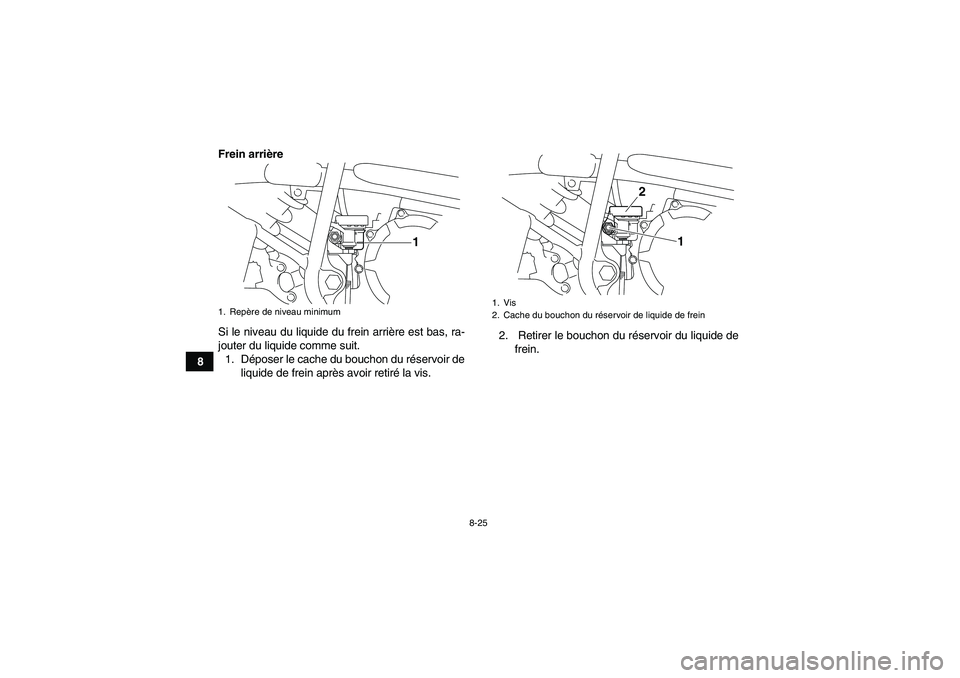

8-25
8Frein arrière
Si le niveau du liquide du frein arrière est bas, ra-
jouter du liquide comme suit.
1. Déposer le cache du bouchon du réservoir de
liquide de frein après avoir retiré la vis.2. Retirer le bouchon du réservoir du liquide de
frein.
1. Repère de niveau minimum
1
1. Vis
2. Cache du bouchon du réservoir de liquide de frein
1
2
U33B70F0.book Page 25 Tuesday, June 17, 2008 11:17 AM

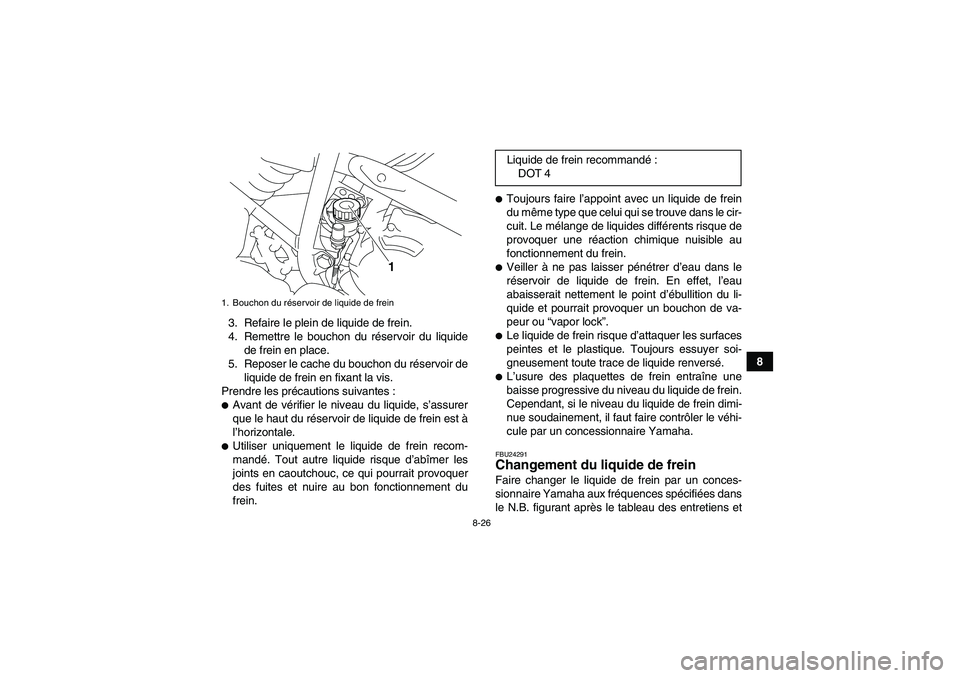

8-26
8 3. Refaire le plein de liquide de frein.
4. Remettre le bouchon du réservoir du liquide
de frein en place.
5. Reposer le cache du bouchon du réservoir de
liquide de frein en fixant la vis.
Prendre les précautions suivantes :

Avant de vérifier le niveau du liquide, s’assurer
que le haut du réservoir de liquide de frein est à
l’horizontale.
Utiliser uniquement le liquide de frein recom-
mandé. Tout autre liquide risque d’abîmer les
joints en caoutchouc, ce qui pourrait provoquer
des fuites et nuire au bon fonctionnement du
frein.

Toujours faire l’appoint avec un liquide de frein
du même type que celui qui se trouve dans le cir-
cuit. Le mélange de liquides différents risque de
provoquer une réaction chimique nuisible au
fonctionnement du frein.
Veiller à ne pas laisser pénétrer d’eau dans le
réservoir de liquide de frein. En effet, l’eau
abaisserait nettement le point d’ébullition du li-
quide et pourrait provoquer un bouchon de va-
peur ou “vapor lock”.
Le liquide de frein risque d’attaquer les surfaces
peintes et le plastique. Toujours essuyer soi-
gneusement toute trace de liquide renversé.
L’usure des plaquettes de frein entraîne une
baisse progressive du niveau du liquide de frein.
Cependant, si le niveau du liquide de frein dimi-
nue soudainement, il faut faire contrôler le véhi-
cule par un concessionnaire Yamaha.FBU24291Changement du liquide de frein Faire changer le liquide de frein par un conces-
sionnaire Yamaha aux fréquences spécifiées dans
le N.B. figurant après le tableau des entretiens et
1. Bouchon du réservoir de liquide de frein
1
Liquide de frein recommandé:
DOT 4
U33B70F0.book Page 26 Tuesday, June 17, 2008 11:17 AM

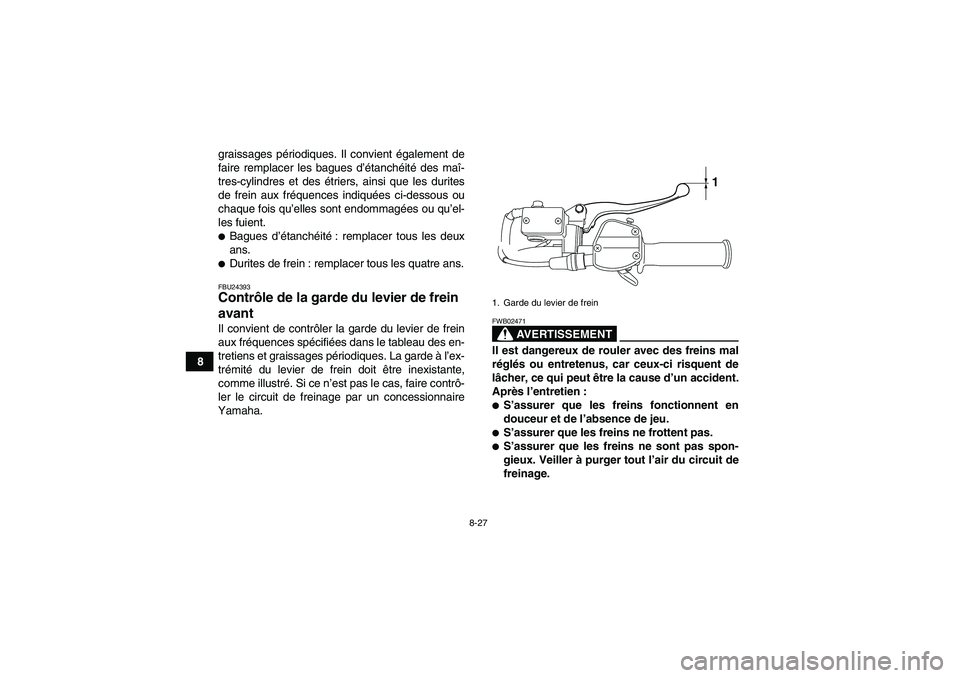

8-27
8graissages périodiques. Il convient également de
faire remplacer les bagues d’étanchéité des maî-
tres-cylindres et des étriers, ainsi que les durites
de frein aux fréquences indiquées ci-dessous ou
chaque fois qu’elles sont endommagées ou qu’el-
les fuient.

Bagues d’étanchéité: remplacer tous les deux
ans.
Durites de frein : remplacer tous les quatre ans.FBU24393Contrôle de la garde du levier de frein
avant Il convient de contrôler la garde du levier de frein
aux fréquences spécifiées dans le tableau des en-
tretiens et graissages périodiques. La garde à l’ex-
trémité du levier de frein doit être inexistante,
comme illustré. Si ce n’est pas le cas, faire contrô-
ler le circuit de freinage par un concessionnaire
Yamaha.
AVERTISSEMENT
FWB02471Il est dangereux de rouler avec des freins mal
réglés ou entretenus, car ceux-ci risquent de
lâcher, ce qui peut être la cause d’un accident.
Après l’entretien :
S’assurer que les freins fonctionnent en
douceur et de l’absence de jeu.
S’assurer que les freins ne frottent pas.
S’assurer que les freins ne sont pas spon-
gieux. Veiller à purger tout l’air du circuit de
freinage.1. Garde du levier de frein
1
U33B70F0.book Page 27 Tuesday, June 17, 2008 11:17 AM

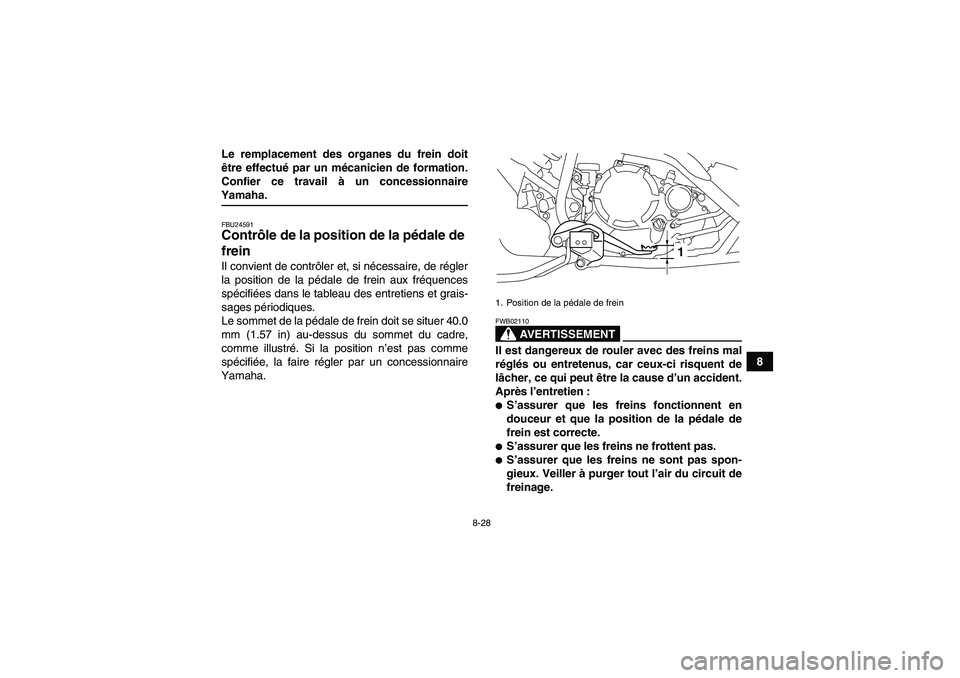

8-28
8 Le remplacement des organes du frein doit
être effectué par un mécanicien de formation.
Confier ce travail à un concessionnaire
Yamaha.FBU24591Contrôle de la position de la pédale de
frein Il convient de contrôler et, si nécessaire, de régler
la position de la pédale de frein aux fréquences
spécifiées dans le tableau des entretiens et grais-
sages périodiques.
Le sommet de la pédale de frein doit se situer 40.0
mm (1.57 in) au-dessus du sommet du cadre,
comme illustré. Si la position n’est pas comme
spécifiée, la faire régler par un concessionnaire
Yamaha.
AVERTISSEMENT
FWB02110Il est dangereux de rouler avec des freins mal
réglés ou entretenus, car ceux-ci risquent de
lâcher, ce qui peut être la cause d’un accident.
Après l’entretien :
S’assurer que les freins fonctionnent en
douceur et que la position de la pédale de
frein est correcte.
S’assurer que les freins ne frottent pas.
S’assurer que les freins ne sont pas spon-
gieux. Veiller à purger tout l’air du circuit de
freinage.1. Position de la pédale de frein
1
U33B70F0.book Page 28 Tuesday, June 17, 2008 11:17 AM

8-29
8Le remplacement des organes du frein doit

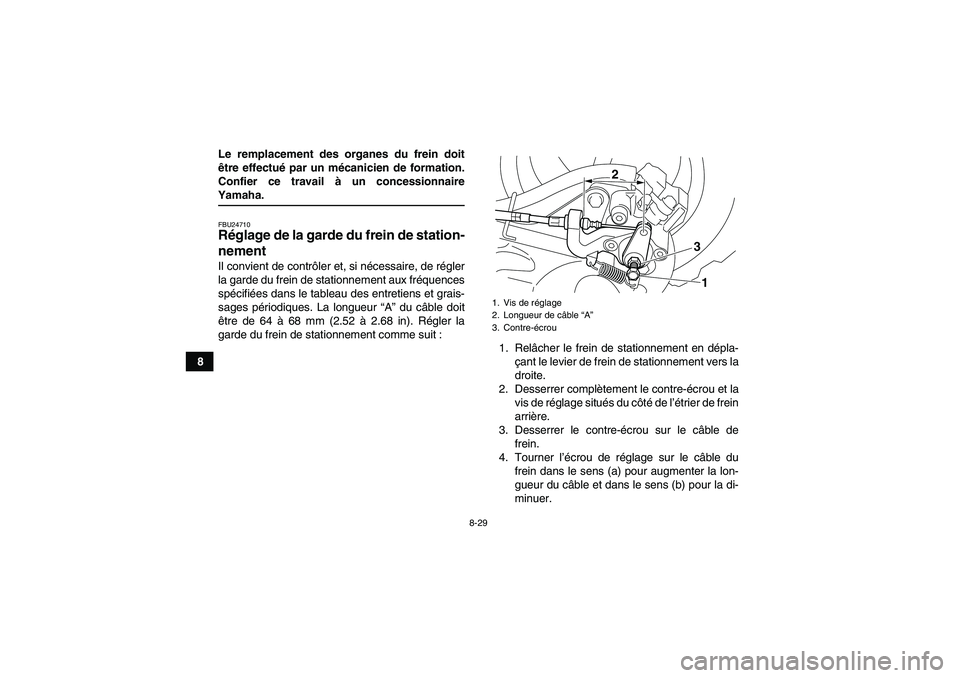

être effectué par un mécanicien de formation.
Confier ce travail à un concessionnaire
Yamaha.FBU24710Réglage de la garde du frein de station-
nement Il convient de contrôler et, si nécessaire, de régler
la garde du frein de stationnement aux fréquences
spécifiées dans le tableau des entretiens et grais-
sages périodiques. La longueur “A” du câble doit
être de 64 à 68 mm (2.52 à 2.68 in). Régler la
garde du frein de stationnement comme suit :
1. Relâcher le frein de stationnement en dépla-
çant le levier de frein de stationnement vers la
droite.
2. Desserrer complètement le contre-écrou et la
vis de réglage situés du côté de l’étrier de frein
arrière.
3. Desserrer le contre-écrou sur le câble de
frein.
4. Tourner l’écrou de réglage sur le câble du
frein dans le sens (a) pour augmenter la lon-
gueur du câble et dans le sens (b) pour la di-
minuer.
1. Vis de réglage
2. Longueur de câble “A”
3. Contre-écrou
2
1 3
U33B70F0.book Page 29 Tuesday, June 17, 2008 11:17 AM

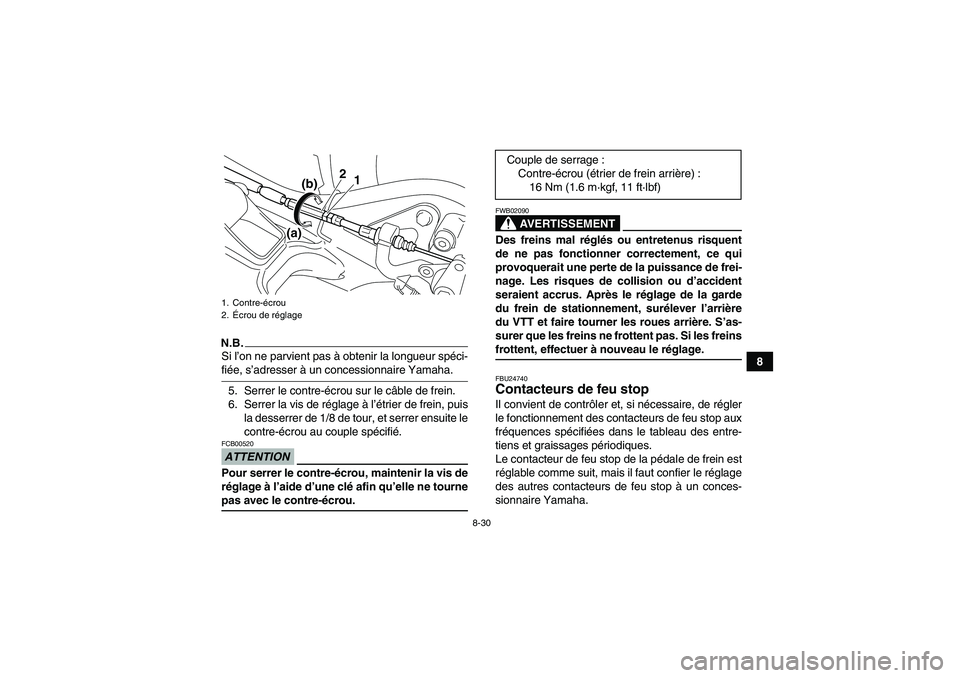

8-30
8
N.B.Si l’on ne parvient pas à obtenir la longueur spéci-fiée, s’adresser à un concessionnaire Yamaha.
5. Serrer le contre-écrou sur le câble de frein.
6. Serrer la vis de réglage à l’étrier de frein, puis
la desserrer de 1/8 de tour, et serrer ensuite le
contre-écrou au couple spécifié.ATTENTIONFCB00520Pour serrer le contre-écrou, maintenir la vis de
réglage à l’aide d’une clé afin qu’elle ne tournepas avec le contre-écrou.
AVERTISSEMENT
FWB02090Des freins mal réglés ou entretenus risquent
de ne pas fonctionner correctement, ce qui
provoquerait une perte de la puissance de frei-
nage. Les risques de collision ou d’accident
seraient accrus. Après le réglage de la garde
du frein de stationnement, surélever l’arrière
du VTT et faire tourner les roues arrière. S’as-
surer que les freins ne frottent pas. Si les freinsfrottent, effectuer à nouveau le réglage.FBU24740Contacteurs de feu stop Il convient de contrôler et, si nécessaire, de régler
le fonctionnement des contacteurs de feu stop aux
fréquences spécifiées dans le tableau des entre-
tiens et graissages périodiques.
Le contacteur de feu stop de la pédale de frein est
réglable comme suit, mais il faut confier le réglage
des autres contacteurs de feu stop à un conces-
sionnaire Yamaha.
1. Contre-écrou
2.Écrou de réglage
2
1
(a)(b)
Couple de serrage :
Contre-écrou (étrier de frein arrière) :
16 Nm (1.6 m·kgf, 11 ft·lbf)
U33B70F0.book Page 30 Tuesday, June 17, 2008 11:17 AM

8-31
8
N.B.Le réglage du contacteur de feu stop est correct
lorsque le feu stop s’allume juste avant que le frei-nage ne fasse effet.
Tourner l’écrou de réglage tout en maintenant le
contacteur de feu stop en place. Tourner l’écrou de
réglage dans le sens (a) pour que le feu stop s’al-
lume plus tôt. Tourner l’écrou de réglage dans le
sens (b) pour que le feu stop s’allume plus tard.
FBU24811Réglage de la garde du levier d’em-
brayage Il convient de contrôler et, si nécessaire, de régler
la garde du levier d’embrayage aux fréquences
spécifiées dans le tableau des entretiens et grais-
sages périodiques.
La garde du levier d’embrayage doit être de 5.0–
10.0 mm (0.20–0.39 in), comme illustré. Si la va-
leur n’est pas conforme aux caractéristiques, la
corriger comme suit :
1. Contacteur de feu stop
2.Écrou de réglage du contacteur de feu stop
12
(b)
(a)
1. Garde du levier d’embrayage
2. Contre-écrou
3. Vis de réglage de la garde du levier d’embrayage
4. Cache en caoutchouc1
3
4
(a) (b) 2
U33B70F0.book Page 31 Tuesday, June 17, 2008 11:17 AM

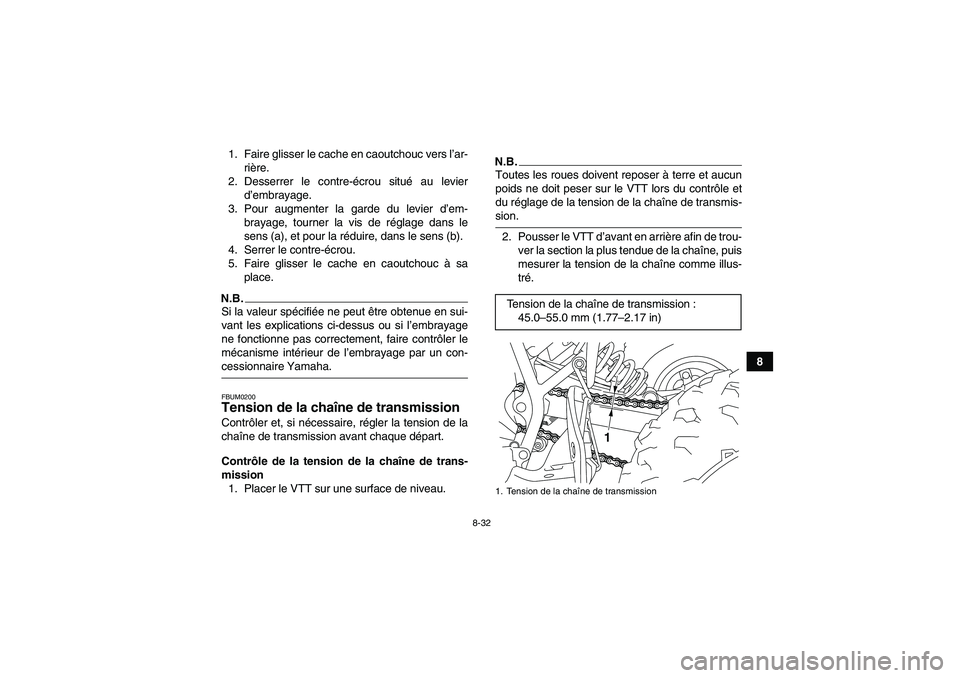

8-32
8 1. Faire glisser le cache en caoutchouc vers l’ar-
rière.
2. Desserrer le contre-écrou situé au levier
d’embrayage.
3. Pour augmenter la garde du levier d’em-
brayage, tourner la vis de réglage dans le
sens (a), et pour la réduire, dans le sens (b).
4. Serrer le contre-écrou.
5. Faire glisser le cache en caoutchouc à sa
place.
N.B.Si la valeur spécifiée ne peut être obtenue en sui-
vant les explications ci-dessus ou si l’embrayage
ne fonctionne pas correctement, faire contrôler le
mécanisme intérieur de l’embrayage par un con-cessionnaire Yamaha.FBUM0200Tension de la chaîne de transmission Contrôler et, si nécessaire, régler la tension de la
chaîne de transmission avant chaque départ.
Contrôle de la tension de la chaîne de trans-
mission
1. Placer le VTT sur une surface de niveau.
N.B.Toutes les roues doivent reposer à terre et aucun
poids ne doit peser sur le VTT lors du contrôle et
du réglage de la tension de la chaîne de transmis-sion.
2. Pousser le VTT d’avant en arrière afin de trou-
ver la section la plus tendue de la chaîne, puis
mesurer la tension de la chaîne comme illus-
tré.
Tension de la chaîne de transmission :
45.0–55.0 mm (1.77–2.17 in)1. Tension de la chaîne de transmission
1
U33B70F0.book Page 32 Tuesday, June 17, 2008 11:17 AM

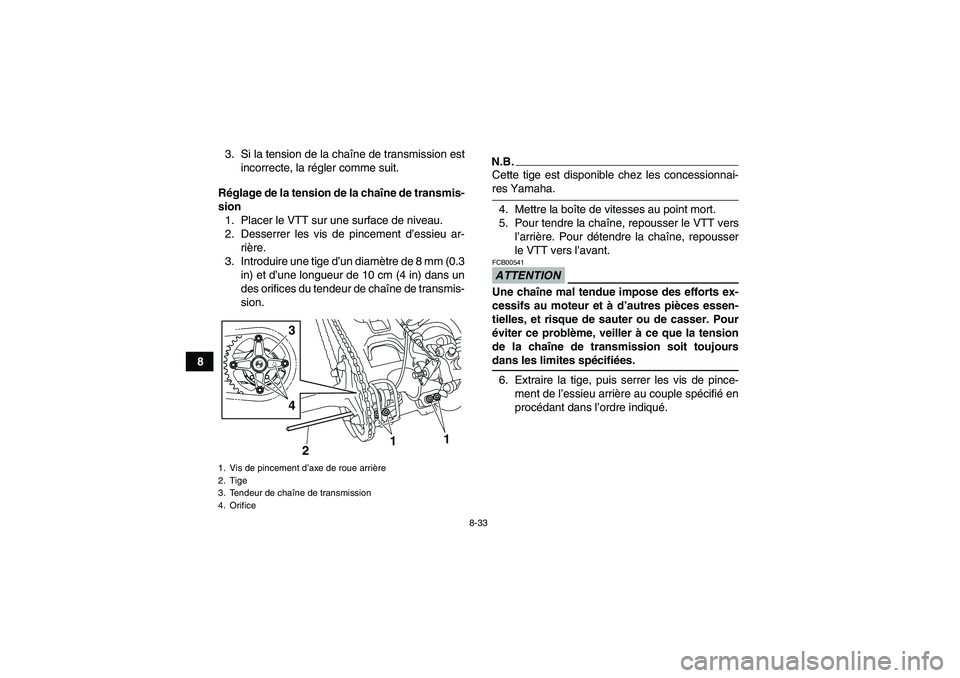

8-33
83. Si la tension de la chaîne de transmission est
incorrecte, la régler comme suit.
Réglage de la tension de la chaîne de transmis-
sion
1. Placer le VTT sur une surface de niveau.
2. Desserrer les vis de pincement d’essieu ar-
rière.
3. Introduire une tige d’un diamètre de 8 mm (0.3
in) et d’une longueur de 10 cm (4 in) dans un
des orifices du tendeur de chaîne de transmis-
sion.
N.B.Cette tige est disponible chez les concessionnai-res Yamaha.
4. Mettre la boîte de vitesses au point mort.
5. Pour tendre la chaîne, repousser le VTT vers
l’arrière. Pour détendre la chaîne, repousser
le VTT vers l’avant.ATTENTIONFCB00541Une chaîne mal tendue impose des efforts ex-
cessifs au moteur et à d’autres pièces essen-
tielles, et risque de sauter ou de casser. Pour
éviter ce problème, veiller à ce que la tension
de la chaîne de transmission soit toujoursdans les limites spécifiées.
6. Extraire la tige, puis serrer les vis de pince-
ment de l’essieu arrière au couple spécifié en
procédant dans l’ordre indiqué.
1. Vis de pincement d’axe de roue arrière
2. Tige
3. Tendeur de chaîne de transmission
4. Orifice
4 3
2
11
