SBU36370EstacionamientoCuando estacione el ATV, accione la maneta del
freno trasero, pare el motor, ponga el freno de es-
tacionamiento y sitúe el grifo de gasolina en la po-
sición “OFF”.SBU36380Estacionamiento en pendiente
ADVERTENCIA
SWB04130Evite estacionar en pendientes u otros firmes
inclinados. El estacionamiento en una pen-
diente o terreno inclinado podría provocar que
el ATV se pusiese en movimiento sin control,con lo que aumentaría la posibilidad de acci-

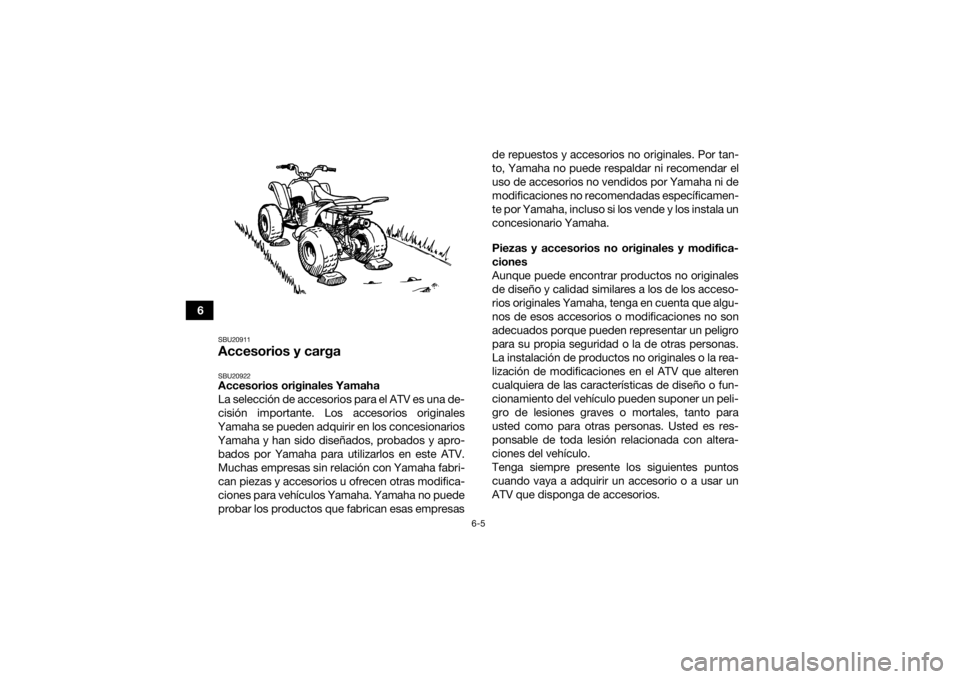

dente. Si debe estacionar en una pendiente, si-
túe el ATV en posición transversal a la
pendiente, pare el motor, ponga el freno de es-
tacionamiento y bloquee las ruedas delanteras
y traseras con piedras u otros objetos.
No estacione nunca el ATV en pendientes que
sean demasiado pronunciadas para andar con
facilidad por ellas.
1. Detenga el ATV accionando los frenos.
2. Pare el motor.

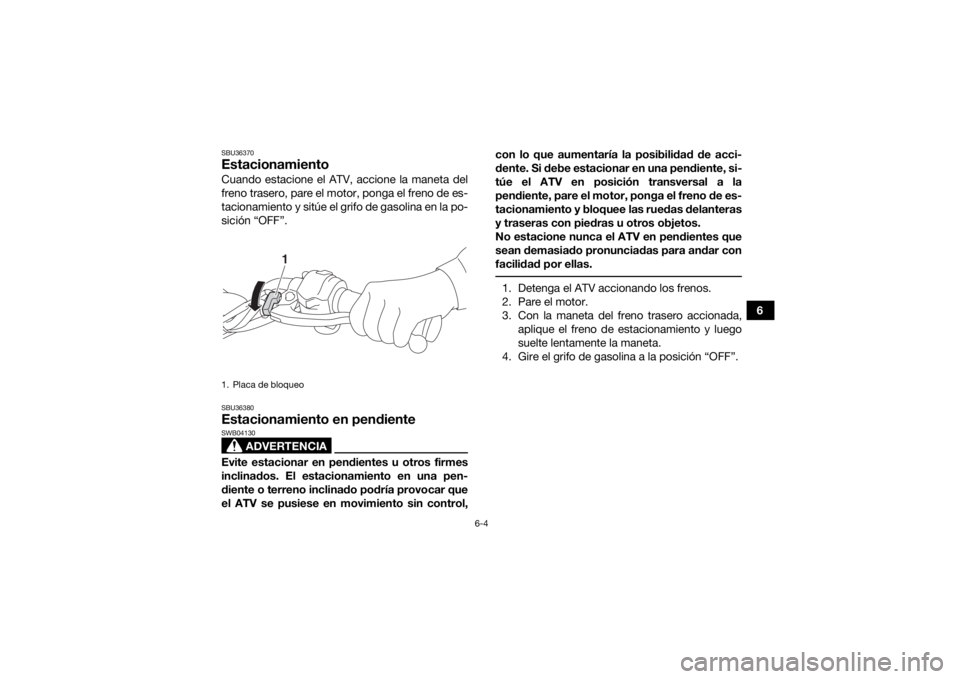

3. Con la maneta del freno trasero accionada,
aplique el freno de estacionamiento y luego
suelte lentamente la maneta.
4. Gire el grifo de gasolina a la posición “OFF”.
1. Placa de bloqueo
1
UBW461S0.book Page 4 Thursday, January 26, 2017 3:52 PM
Page 62 of 142
6-5
6
SBU20911Accesorios y cargaSBU20922Accesorios originales Yamaha
La selección de accesorios para el ATV es una de-
cisión importante. Los accesorios originales
Yamaha se pueden adquirir en los concesionarios
Yamaha y han sido diseñados, probados y apro- bados por Yamaha para utilizarlos en este ATV.
Muchas empresas sin relación con Yamaha fabri-
can piezas y accesorios u ofrecen otras modifica-
ciones para vehículos Yamaha. Yamaha no puede
probar los productos que fabrican esas empresas de repuestos y accesorios no originales. Por tan-
to, Yamaha no puede respaldar ni recomendar el
uso de accesorios no vendidos por Yamaha ni de
modificaciones no recomendadas específicamen-
te por Yamaha, incluso si los vende y los instala un
concesionario Yamaha.
Piezas y accesorios no originales y modifica-
ciones
Aunque puede encontrar productos no originales
de diseño y calidad similares a los de los acceso-
rios originales Yamaha, tenga en cuenta que algu-
nos de esos accesorios o modificaciones no son
adecuados porque pueden representar un peligro
para su propia seguridad o la de otras personas.
La instalación de productos no originales o la rea-
lización de modificaciones en el ATV que alteren
cualquiera de las características de diseño o fun-
cionamiento del vehículo pueden suponer un peli-
gro de lesiones graves o mortales, tanto para
usted como para otras personas. Usted es res-
ponsable de toda lesión relacionada con altera-
ciones del vehículo.
Tenga siempre presente los siguientes puntos
cuando vaya a adquirir un accesorio o a usar un
ATV que disponga de accesorios.UBW461S0.book Page 5 Thursday, January 26, 2017 3:52 PM
Page 63 of 142
6-6
6
Los accesorios deben colocarse de manera fir-
me y segura. Un accesorio que pueda cambiar
de posición o que se salga durante la marcha
puede afectar a su capacidad de controlar el
ATV.
No monte un accesorio donde pueda interferir
con su capacidad para controlar el ATV, por
ejemplo, no fije al manillar un objeto pesado que
pueda dificultar el manejo de la dirección, un
accesorio que le impida moverse libremente en
el asiento o uno que limite la visión (entre otras
posibilidades).
Extreme las precauciones cuando conduzca un
ATV con accesorios. Su comportamiento pue-
de variar de cuando se conduce sin accesorios.
SBU33880Carga
ADVERTENCIA
SWB00821No sobrepase nunca la capacidad de carga es-
pecificada para este ATV. El exceso de carga
de este ATV o el transporte o arrastre de carga
de forma inadecuada podría dar lugar a reac-
ciones anómalas del ATV y podría causar acci-
dentes. La carga deberá ir convenientemente
distribuida y sujeta. Reduzca la velocidad cuando se transporte carga o se arrastre un
remolque. Mantenga una distancia de frenado
mayor.
Con su equipamiento original, este ATV no está
diseñado para transportar cargas ni arrastrar re-
molques. Si decide añadir accesorios para poder
transportar cargas o arrastrar remolques, deberá
hacerlo con sentido común y sensatez ya que la
estabilidad y la manejabilidad del ATV podrían
cambiar. Cuando añada accesorios, tenga en
cuenta los siguientes puntos:
No sobrepase nunca los límites de peso estipu-
lados. Con exceso de carga, el ATV puede vol-
verse inestable.
Si se va a transportar carga y arrastrar un remol-
que simultáneamente, incluya la carga sobre el
enganche en la carga máxima del ATV.CARGA MÁXIMA
Límite de carga del ATV (peso total del con-ductor, de la carga, de los accesorios y la
carga sobre el enganche): 41.0 kg (90 lb)
UBW461S0.book Page 6 Thursday, January 26, 2017 3:52 PM
Page 64 of 142
6-7
6
Coloque la carga en el portaequipajes lo más
cerca posible del centro de gravedad del ATV.
Coloque la carga en la parte trasera del portae-
quipajes delantero, en la parte delantera del
portaequipajes trasero y céntrela.
Ate firmemente la carga al portaequipajes. Ase-
gúrese de que la carga del remolque no pueda
moverse de un lado para otro. El desplazamien-
to de la carga podría provocar un accidente.
Asegúrese de que la carga no entorpezca el uso
de los mandos o impida al conductor ver el ca-
mino.
Conduzca a menor velocidad que cuando no se
lleva carga. Cuanto mayor sea la carga, a menor
velocidad conviene ir.
Mantenga una distancia de frenado mayor. El
ATV con carga tarda más en detenerse.
Si es inevitable tomar curvas muy cerradas, há-
galo a velocidad muy baja.
Evite las pendientes y los terrenos accidenta-
dos. Elija el terreno con cuidado. El peso añadi-
do al ATV afecta a su estabilidad y
manejabilidad.
UBW461S0.book Page 7 Thursday, January 26, 2017 3:52 PM
Page 65 of 142
7-1
7
SBU21142
CONDUCCIÓN DEL ATV
UBW461S0.book Page 1 Thursday, January 26, 2017 3:52 PM
Page 66 of 142
7-2
7
SBU21525FAMILIARÍCESE CON SU ATV
Este ATV se ha diseñado para un uso con fines re-
creativos por parte de conductores jóvenes bajo
la supervisión de un adulto. En esta sección,
“Conducción del ATV”, se proporcionan instruc-
ciones generales que son adecuadas para cual-
quier tipo de conducción. La conducción de su
ATV requiere una habilidad especial que sólo pue-
de adquirirse mediante la práctica continuada du-
rante un cierto período de tiempo. Tómese el
tiempo necesario para aprender las técnicas bási-
cas antes de intentar maniobras más difíciles.
La conducción de su nuevo ATV puede constituir
una actividad muy agradable y proporcionarle
muchas horas de placer. Pero es fundamental que
se familiarice con el funcionamiento del ATV si
quiere conseguir la habilidad necesaria para dis-
frutar de una conducción segura. Antes de empe-
zar a conducir, lea íntegramente este manual y
asegúrese de que comprende el funcionamiento
de todos los mandos del ATV. Preste especial
atención a la información de seguridad de las pá-
ginas 2-1 a 2-10 y todos los rótulos de adverten-
cia y atención del vehículo.CONDUZCA CON CUIDADO Y SENTIDO CO-
MÚN
Los conductores principiantes deben recibir
formación por parte de un instructor titulado.
ADVERTENCIA
SWB01382
No utilice este ATV ni permita que nadie lo
haga sin las instrucciones adecuadas. El
riesgo de sufrir un accidente es considera-
blemente mayor si el conductor desconoce
el manejo adecuado del ATV en las diferen-
tes situaciones y tipos de terreno.
No conduzca este ATV a velocidades excesi-
vas para su capacidad o para las condicio-
nes existentes, ya que se incrementarán las
posibilidades de perder el control del vehícu-
lo y sufrir un accidente. Circule siempre a
una velocidad adecuada al terreno, la visibi-
lidad, las condiciones de manejo y su expe-
riencia.
UBW461S0.book Page 2 Thursday, January 26, 2017 3:52 PM
Page 67 of 142
7-3
7
La conducción de su ATV requiere una habili-
dad que sólo puede adquirirse mediante la
práctica continuada durante un cierto período
de tiempo.
Familiarícese con el manejo de este ATV condu-
ciendo al principio a velocidades lentas, aunque
ya tenga experiencia en la conducción de otros
ATV. No trate de conducirlo a niveles de rendi-
miento más elevados hasta que se haya familiari-
zado con el manejo de este ATV y sus
características de funcionamiento. Tómese el
tiempo necesario para aprender las técnicas bási-
cas antes de intentar maniobras más difíciles.

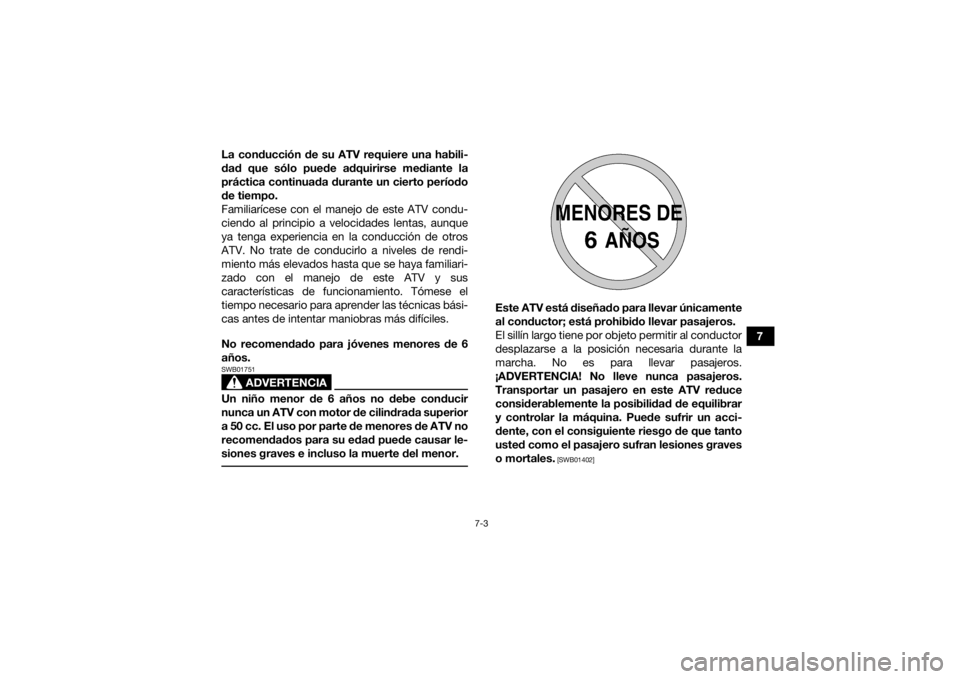

No recomendado para jóvenes menores de 6
años.
ADVERTENCIA
SWB01751Un niño menor de 6 años no debe conducir
nunca un ATV con motor de cilindrada superior
a 50 cc. El uso por parte de menores de ATV no
recomendados para su edad puede causar le-
siones graves e incluso la muerte del menor.

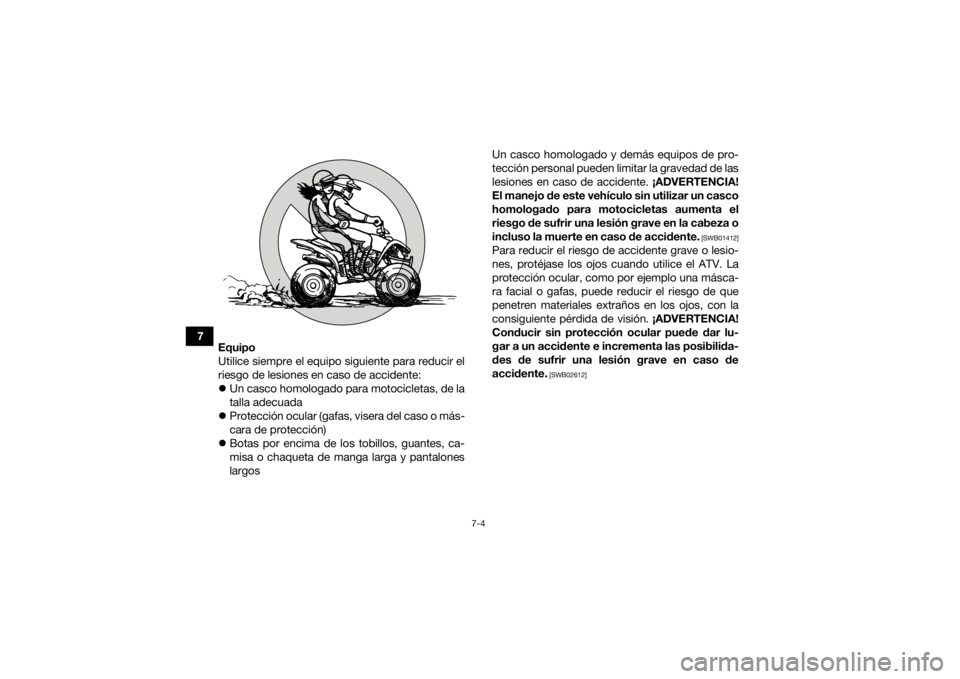

Este ATV está diseñado para llevar únicamente
al conductor; está prohibido llevar pasajeros.
El sillín largo tiene por objeto permitir al conductor
desplazarse a la posición necesaria durante la
marcha. No es para llevar pasajeros.
¡ADVERTENCIA! No lleve nunca pasajeros. Transportar un pasajero en este ATV reduce
considerablemente la posibilidad de equilibrar
y controlar la máquina. Puede sufrir un acci-
dente, con el consiguiente riesgo de que tanto
usted como el pasajero sufran lesiones graves
o mortales.
[SWB01402]
UBW461S0.book Page 3 Thursday, January 26, 2017 3:52 PM
Page 68 of 142
7-4
7Equipo

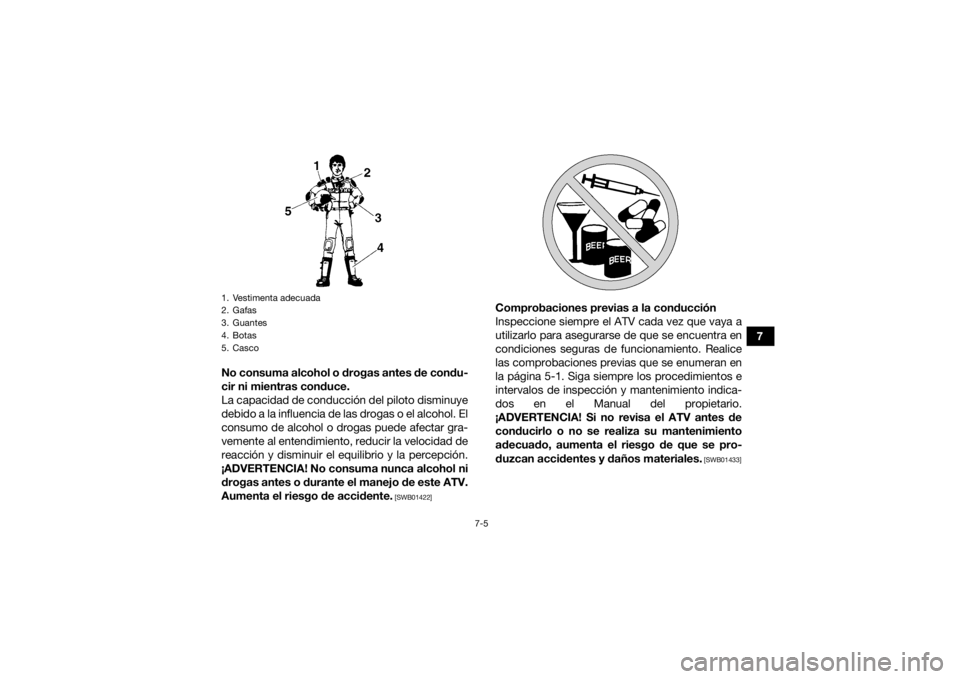

Utilice siempre el equipo siguiente para reducir el
riesgo de lesiones en caso de accidente:
Un casco homologado para motocicletas, de la
talla adecuada
Protección ocular (gafas, visera del caso o más-
cara de protección)
Botas por encima de los tobillos, guantes, ca-
misa o chaqueta de manga larga y pantalones
largos Un casco homologado y demás equipos de pro-
tección personal pueden limitar la gravedad de las
lesiones en caso de accidente.
¡ADVERTENCIA!
El manejo de este vehículo sin utilizar un casco
homologado para motocicletas aumenta el
riesgo de sufrir una lesión grave en la cabeza o
incluso la muerte en caso de accidente.
[SWB01412]
Para reducir el riesgo de accidente grave o lesio-
nes, protéjase los ojos cuando utilice el ATV. La
protección ocular, como por ejemplo una másca-
ra facial o gafas, puede reducir el riesgo de que
penetren materiales extraños en los ojos, con la
consiguiente pérdida de visión. ¡ADVERTENCIA!
Conducir sin protección ocular puede dar lu-
gar a un accidente e incrementa las posibilida-
des de sufrir una lesión grave en caso de
accidente.
[SWB02612]
UBW461S0.book Page 4 Thursday, January 26, 2017 3:52 PM
Page 69 of 142
7-5
7
No consuma alcohol o drogas antes de condu-
cir ni mientras conduce.
La capacidad de conducción del piloto disminuye
debido a la influencia de las drogas o el alcohol. El
consumo de alcohol o drogas puede afectar gra-
vemente al entendimiento, reducir la velocidad de
reacción y disminuir el equilibrio y la percepción.
¡ADVERTENCIA! No consuma nunca alcohol ni drogas antes o durante el manejo de este ATV.
Aumenta el riesgo de accidente.
[SWB01422]
Comprobaciones previas a la conducción
Inspeccione siempre el ATV cada vez que vaya a
utilizarlo para asegurarse de que se encuentra en
condiciones seguras de funcionamiento. Realice
las comprobaciones previas que se enumeran en
la página 5-1. Siga siempre los procedimientos e
intervalos de inspección y mantenimiento indica-
dos en el Manual del propietario.
¡ADVERTENCIA! Si no revisa el ATV antes de conducirlo o no se realiza su mantenimiento
adecuado, aumenta el riesgo de que se pro-
duzcan accidentes y daños materiales.
[SWB01433]
1. Vestimenta adecuada
2. Gafas
3. Guantes
4. Botas
5. CascoUBW461S0.book Page 5 Thursday, January 26, 2017 3:52 PM
Page 70 of 142
7-6
7Limitador de velocidad
Para los conductores principiantes, los conducto-
res sin experiencia en el manejo de este modelo o
siempre que se desee una velocidad limitada, el
alojamiento de la maneta de aceleración va pro-
visto de un limitador de velocidad del vehículo. El
limitador de velocidad evita que se abra por com-
pleto el acelerador, incluso cuando se presiona al
máximo la maneta de aceleración. Enroscando el
tornillo de ajuste se limita la potencia máxima dis-
ponible del motor y se reduce la velocidad máxi-
ma del ATV. Girando el tornillo de ajuste hacia
dentro se reduce la velocidad punta y, girándolo
hacia fuera, se aumenta. (Véase la página 4-4).
Este modelo también cuenta con una placa limita-
dora de revoluciones del motor para limitar la po-
tencia disponible del motor.
Yamaha recomienda a todos los conductores principiantes que empiecen con la placa limitado-
ra de revoluciones del motor instalada y el tornillo
de ajuste del limitador de velocidad del vehículo
girado hacia dentro para limitar la velocidad dis-
ponible mientras aprenden a manejar la máquina.
El limitador de velocidad del vehículo podrá ir
ajustándose gradualmente para ir aumentando la
velocidad máxima a medida que el principiante se familiariza con el funcionamiento del ATV. Los pa-
dres deberán ser los que decidan el momento de
darle más potencia al ATV después de haber
comprobado que el joven ha mejorado su destre-
za. Cuando el conductor sea capaz de manejar
bien el ATV a la velocidad máxima que se puede
obtener con solo ajustar el limitador de velocidad
del vehículo, se podrá desmontar la placa limita-
dora de revoluciones del motor. Puesto que la ex-
tracción de esta placa ocasionará un incremento
significativo de la potencia, deberá volver a girar el
tornillo de ajuste del limitador de velocidad del ve-
hículo hacia dentro y aflojarlo poco a poco como
había hecho antes. Para obtener instrucciones
acerca de la extracción de la placa limitadora de
revoluciones del motor, consulte la página 4-5.
UBW461S0.book Page 6 Thursday, January 26, 2017 3:52 PM
