YAMAHA YFZ50 2018 Notices Demploi (in French)
Manufacturer: YAMAHA, Model Year: 2018, Model line: YFZ50, Model: YAMAHA YFZ50 2018Pages: 142, PDF Size: 5.01 MB
Page 51 of 142
4-15
4
N.B.Effectuer ce réglage à l’aide d’une clé spéciale,
disponible chez les concessionnaires Yamaha. 1. Clé spécialeRéglage de la précontrainte de ressort :Minimum (réglage souple) :1
Standard : 1
Maximum (réglage dur) : 5
1
UBW461F0.book Page 15 Thursday, January 26, 2017 3:32 PM
Page 52 of 142
5-1
5
FBU19203
CONTRÔLES AVANT UTILISATION
FBU19226Effectuer les contrôles avant chaque départ afin de s’assurer que le VTT peut être utilisé en toute sécurité.
Toujours respecter les procédés et intervalles de contrôle et d’entretien mentionnés dans ce manuel.
AVERTISSEMENT
FWB00482L’omission du contrôle ou de l’entretien correct du véhicule augmente les risques d’accident ou
d’endommagement. Ne pas conduire le véhicule en cas de détection d’un problème. Si le problème
ne peut être résolu en suivant les procédés repris dans ce manuel, faire contrôler le véhicule par un
concessionnaire Yamaha. Contrôler les points suivants avant de mettre le moteur en marche :
ÉLÉMENTSTRAVAUX À EFFECTUER PAGES
Carburant • Contrôler le niveau de carburant dans le réservoir et, si nécessaire,
ajouter du carburant du type recommandé.
• S’assurer de l’absence de fuite au niveau des durites d’alimenta- tion. Corriger si nécessaire. 4-9, 5-3
Huile moteur • Contrôler le niveau d’huile dans le moteur, et si nécessaire, ajouter
de l’huile du type recommandé jusqu’au niveau spécifié.
• S’assurer qu’il n’y a pas de fuites d’huile. Corriger si nécessaire. 5-3, 8-11
Huile de boîte de vitesses • S’assurer qu’il n’y a pas de fuites d’huile. Corriger si nécessaire. 5-3, 8-14
Frein avant • Contrôler le fonctionnement et corriger si nécessaire.
• Lubrifier le câble si nécessaire.
• Contrôler la garde du levier et la régler si nécessaire. 5-3, 8-23, 8-24
UBW461F0.book Page 1 Thursday, January 26, 2017 3:32 PM
Page 53 of 142
5-2
5
Frein arrière• Contrôler le fonctionnement et corriger si nécessaire.
• Lubrifier le câble si nécessaire.
• Contrôler la garde du levier et la régler si nécessaire. 5-3, 8-23, 8-25
Levier des gaz • S’assurer du fonctionnement en douceur. Lubrifier le câble et le lo-
gement du levier si nécessaire.
• Contrôler la garde du levier et la régler si nécessaire. 5-3, 8-21
Câbles de commande • S’assurer du fonctionnement en douceur. Lubrifier si nécessaire. 8-30
Chaîne de transmission • Contrôler la tension de la chaîne et la régler si nécessaire.
• Contrôler l’état de la chaîne. Lubrifier si nécessaire. 5-3, 8-26, 8-29
Roues et pneus • Contrôler l’état des roues et remplacer si endommagées.
• Contrôler l’état des pneus et la profondeur des sculptures. Rem-
placer si nécessaire.
• Contrôler la pression de gonflage. Corriger si nécessaire. 5-3
Leviers de frein • S’assurer du fonctionnement en douceur. Si nécessaire, lubrifier les
points pivots. 8-31
Visserie du châssis • S’assurer que tous les écrous et vis sont correctement serrés. 5-6
Instruments et comman-
des • Contrôler le fonctionnement et corriger si nécessaire. 5-6
ÉLÉMENTS TRAVAUX À EFFECTUER PAGES
UBW461F0.book Page 2 Thursday, January 26, 2017 3:32 PM
Page 54 of 142
5-3
5
FBU19542CarburantS’assurer que le niveau de carburant est suffisant.
(Voir page 4-9.)FBU19561Huile moteurS’assurer que l’huile moteur atteint le niveau spé-
cifié. Ajouter de l’huile si nécessaire. (Voir page
8-11.)FBU34490Huile de boîte de vitessesS’assurer que l’huile de boîte de vitesses atteint le
niveau spécifié. Ajouter de l’huile si nécessaire.
(Voir page 8-14.)FBU19653Freins avant et arrièreLeviers de frein
S’assurer que la garde aux leviers de frein est
correcte. Si le jeu est incorrect, le régler. (Voir
pages 8-24 et 8-25.)
Contrôler le fonctionnement des leviers. Leur
fonctionnement doit être doux mais ferme. Si ce
n’est pas le cas, faire contrôler le véhicule chez
un concessionnaire Yamaha. Fonctionnement des freins
Tester le bon fonctionnement des freins juste
après le démarrage en roulant lentement. Si la
puissance de freinage est insuffisante, contrôler
l’usure des mâchoires de frein. (Voir page 8-23.)
FBU19762Levier des gazContrôler le bon fonctionnement du levier des gaz.
On doit pouvoir l’actionner facilement et il doit re-
tourner à la position de ralenti dès qu’on le re-
lâche. Si nécessaire, faire rectifier le problème par
un concessionnaire Yamaha.FBU19771Chaîne de transmissionContrôler l’état général et la tension de la chaîne.
Graisser et régler la chaîne de transmission si né-
cessaire. (Voir page 8-26.)FBU19797PneusContrôler fréquemment la pression de gonflage
des pneus afin de s’assurer qu’elle est comme
spécifié. Contrôler aussi l’usure et l’état.
UBW461F0.book Page 3 Thursday, January 26, 2017 3:32 PM
Page 55 of 142
5-4
5
Pression de gonflage
Vérifier et régler la pression de gonflage des pneus
à froid à l’aide d’un manomètre pour pneus. La
pression de gonflage des pneus doit être égale
des deux côtés. AVERTISSEMENT ! La conduite
d’un véhicule dont les pneus ne sont pas gon-
flés à la pression correcte peut être la cause de
blessures graves, voire de mort, en provoquant
une perte de contrôle. Une pression insuffi-
sante peut entraîner le déjantement du pneu
quand le véhicule est utilisé dans des condi-
tions extrêmes.
[FWB02542]
Pression de gonflage recommandée :
Avant13.8 kPa (0.138 kgf/cm2, 2.0 psi)
Arrière 13.8 kPa (0.138 kgf/cm2, 2.0 psi)
Pression de gonflage minimum : Avant12.4 kPa (0.124 kgf/cm2, 1.8 psi)
Arrière 12.4 kPa (0.124 kgf/cm2, 1.8 psi)
Pression d’assise maximum : Avant250 kPa (2.5 kgf/cm2, 36 psi)
Arrière 250 kPa (2.5 kgf/cm2, 36 psi)
UBW461F0.book Page 4 Thursday, January 26, 2017 3:32 PM
Page 56 of 142
5-5
5Manomètre pour pneus
Un manomètre pour pneus basse pression est
fourni de série avec le véhicule. (Voir page 8-2.)
Lorsque le manomètre pour pneus est utilisé, réa-
liser deux mesures et utiliser le deuxième relevé
comme cran sur le manomètre au cas où la valve
de chambre à air ait faussé le premier relevé.
Usure du pneu
Si le pneu est endommagé ou si la profondeur de
sculpture du pneu diminue à 3 mm (0.12 in) ou
moins, remplacer le pneu. Renseignements sur les pneus
Ce motoquad est équipé de pneus sans chambre
à air (Tubeless) et à valves. Après avoir subi de
nombreux tests, seuls les pneus cités ci-après
sont homologués par Yamaha pour ce modèle.
1. Manomètre basse pression pour pneus
2. Valve de gonflage
1
2
1. Profondeur de sculpture de pneu
UBW461F0.book Page 5 Thursday, January 26, 2017 3:32 PM
Page 57 of 142
5-6
5
Pneus et jantes issus du marché secondaire
Les pneus et les jantes livrés avec le motoquad
sont conçus pour les capacités de performance
du véhicule et de sorte à offrir la meilleure combi-
naison de maniabilité, de freinage et de confort.
D’autres pneus, jantes, tailles et combinaisons
peuvent ne pas être adéquats.
AVERTISSEMENT
FWB02552La conduite d’un VTT dont le type de pneu ne
convient pas pourrait entraîner une perte de
contrôle du véhicule et augmenter les risques
d’accident. FBU19841Visserie du châssisS’assurer que tous les écrous et vis sont correcte-
ment serrés.FBU33810Instruments et commandesS’assurer que chaque instrument et commande
fonctionne correctement. Corriger si nécessaire.
Avant :
Fabricant/modèle :DURO/DI2040
Taille : AT16 x 6.5-7
Ty p e : Sans chambre (Tubeless)
Arrière : Fabricant/modèle :DURO/DI2041
Taille : AT16 x 7-7
Ty p e : Sans chambre (Tubeless)
UBW461F0.book Page 6 Thursday, January 26, 2017 3:32 PM
Page 58 of 142
6-1
6
FBU19882
UTILISATION
FBU19902Lire attentivement ce manuel avant la première
utilisation du VTT. Si l’explication d’une com-
mande ou d’une fonction pose un problème,
consulter un concessionnaire Yamaha.
AVERTISSEMENT
FWB00632Lire attentivement ce manuel afin de se fami-
liariser avec toutes les commandes en vue de
réduire les risques de perte de contrôle pou-
vant entraîner accidents et blessures. FBU36361Démarrage d’un moteur froidATTENTIONFCB00151Lire attentivement la section “Rodage du mo-
teur” à la page 6-3 avant la première utilisation
du véhicule. 1. Serrer le frein de stationnement. (Le moteurne peut être mis en marche que lorsque le le-
vier de frein arrière est actionné.) 2. Tourner le robinet de carburant sur “ON”.
3. Tourner la clé de contact sur “ON” et régler le
coupe-circuit du moteur sur “ ”.
4. Placer le levier de starter en fonction de la température ambiante.
Position (1) :
Moteur froid lors de températures atmosphé-
riques inférieures à 5 °C (40 °F).
Position (2) :
Moteur froid lors de températures atmosphé-
riques entre 0 °C (30 °F) et 30 °C (90 °F).
Position (3) :
Moteur froid lors de températures atmosphé-
riques supérieures à 25 °C (80 °F).
UBW461F0.book Page 1 Thursday, January 26, 2017 3:32 PM
Page 59 of 142
6-2
6

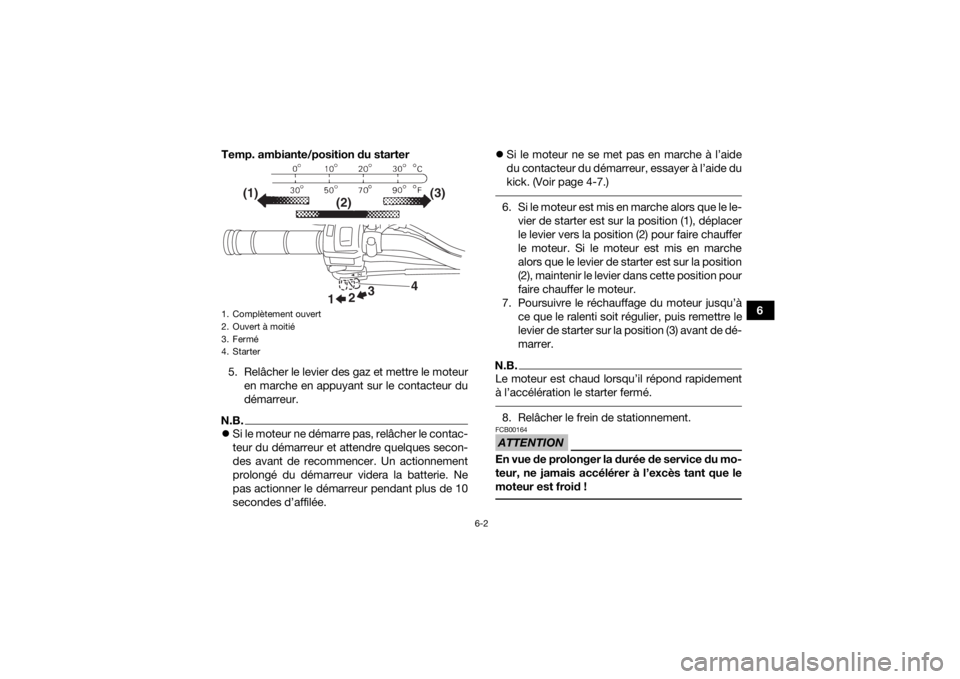

Temp. ambiante/position du starter
5. Relâcher le levier des gaz et mettre le moteur en marche en appuyant sur le contacteur du
démarreur.
N.B.Si le moteur ne démarre pas, relâcher le contac-
teur du démarreur et attendre quelques secon-
des avant de recommencer. Un actionnement
prolongé du démarreur videra la batterie. Ne
pas actionner le démarreur pendant plus de 10
secondes d’affilée.
Si le moteur ne se met pas en marche à l’aide
du contacteur du démarreur, essayer à l’aide du
kick. (Voir page 4-7.)
6. Si le moteur est mis en marche alors que le le-
vier de starter est sur la position (1), déplacer
le levier vers la position (2) pour faire chauffer
le moteur. Si le moteur est mis en marche
alors que le levier de starter est sur la position
(2), maintenir le levier dans cette position pour
faire chauffer le moteur.
7. Poursuivre le réchauffage du moteur jusqu’à ce que le ralenti soit régulier, puis remettre le
levier de starter sur la position (3) avant de dé-
marrer.N.B.Le moteur est chaud lorsqu’il répond rapidement
à l’accélération le starter fermé. 8. Relâcher le frein de stationnement.ATTENTIONFCB00164En vue de prolonger la durée de service du mo-
teur, ne jamais accélérer à l’excès tant que le
moteur est froid !
1. Complètement ouvert
2. Ouvert à moitié
3. Fermé
4. Starter
4
3
2
1
(1) (3)
(2)
UBW461F0.book Page 2 Thursday, January 26, 2017 3:32 PM
Page 60 of 142
6-3
6
FBU20292Mise en marche d’un moteur chaudLe procédé est identique à celui de la mise en
marche d’un moteur froid, à part qu’il soit inutile
d’utiliser le starter lorsque le moteur est chaud. Il
convient plutôt de donner un peu de gaz lors de la
mise en marche du moteur.FBU36860Rodage du moteurN.B.Si le VTT est équipé d’un compteur kilométrique
ou d’un compteur horaire, suivre les fréquences
indiquées en km (mi) ou en heures.
Si le VTT n’est équipé ni d’un compteur kilomé-
trique ni d’un compteur horaire, suivre les fré-
quences indiquées en heures. Les premiers 240 km (150 mi) ou les 20 premières
heures de conduite constituent la période la plus
importante de la vie du moteur. C’est pourquoi il
est indispensable de lire attentivement ce qui suit.
Le moteur étant neuf, il faut éviter de le soumettre
à un effort excessif pendant les premiers 240 km
(150 mi) ou 20 premières heures. Les pièces mo-
biles du moteur doivent s’user et se roder mutuel-
lement pour obtenir les jeux de marche corrects. Pendant cette période, éviter de conduire à pleins
gaz de façon prolongée et éviter tout excès sus-
ceptible de provoquer la surchauffe du moteur.
0–120 km (0–75 mi) ou 0–10 heures
Éviter l’utilisation prolongée à une ouverture des
gaz de plus de 1/2. Faire varier régulièrement la vi-
tesse du VTT. Ne pas rouler continuellement à la
même ouverture des gaz.
120–240 km (75–150 mi) ou 10–20 heures
Éviter une utilisation prolongée avec une ouver-
ture des gaz de plus de 3/4. Changer librement de
régime, mais ne jamais accélérer à fond.
240 km (150 mi) ou 20 heures et au-delà
Le VTT peut être conduit normalement.
ATTENTIONFCB00221Si un problème de moteur quelconque surve-
nait durant la période de rodage, faire immé-
diatement vérifier le VTT par un concession-
naire Yamaha.
UBW461F0.book Page 3 Thursday, January 26, 2017 3:32 PM
