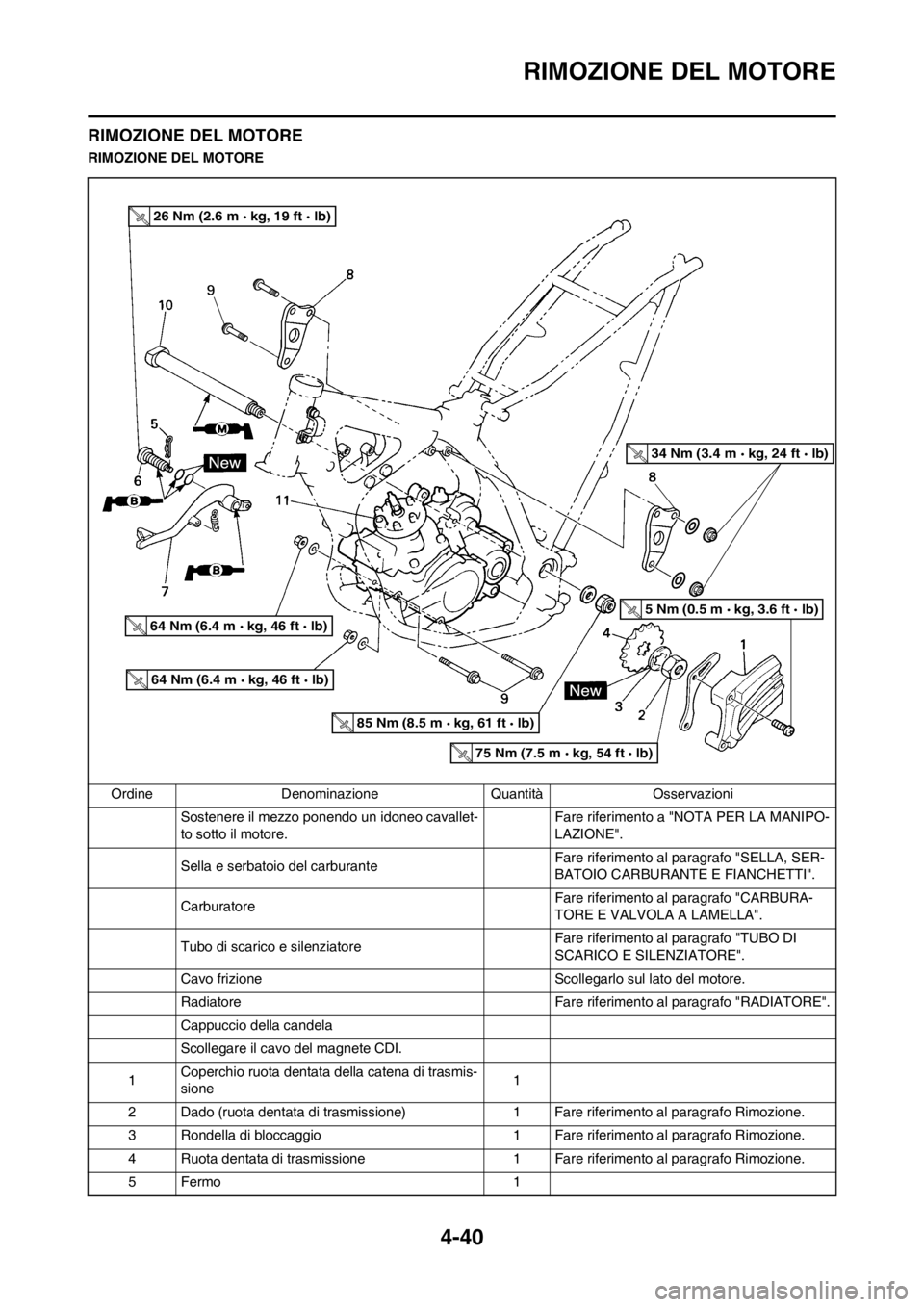

4-40
RIMOZIONE DEL MOTORE
RIMOZIONE DEL MOTORE
RIMOZIONE DEL MOTORE
Ordine Denominazione Quantità Osservazioni
Sostenere il mezzo ponendo un idoneo cavallet-
to sotto il motore.Fare riferimento a "NOTA PER LA MANIPO-
LAZIONE".
Sella e serbatoio del carburante Fare riferimento al paragrafo "SELLA, SER-
BATOIO CARBURANTE E FIANCHETTI".
Carburatore Fare riferimento al paragrafo "CARBURA-
TORE E VALVOLA A LAMELLA".
Tubo di scarico e silenziatore Fare riferimento al paragrafo "TUBO DI
SCARICO E SILENZIATORE".
Cavo frizione Scollegarlo sul lato del motore.
Radiatore Fare riferimento al paragrafo "RADIATORE".
Cappuccio della candela
Scollegare il cavo del magnete CDI.
1Coperchio ruota dentata della catena di trasmis-
sione1
2 Dado (ruota dentata di trasmissione) 1 Fare riferimento al paragrafo Rimozione.
3 Rondella di bloccaggio 1 Fare riferimento al paragrafo Rimozione.
4 Ruota dentata di trasmissione 1 Fare riferimento al paragrafo Rimozione.
5 Fermo 1
26 Nm (2.6 m kg, 19 ft lb)
64 Nm (6.4 m kg, 46 ft lb)
64 Nm (6.4 m kg, 46 ft lb)
85 Nm (8.5 m kg, 61 ft lb)
75 Nm (7.5 m kg, 54 ft lb)
5 Nm (0.5 m kg, 3.6 ft lb)
34 Nm (3.4 m kg, 24 ft lb)

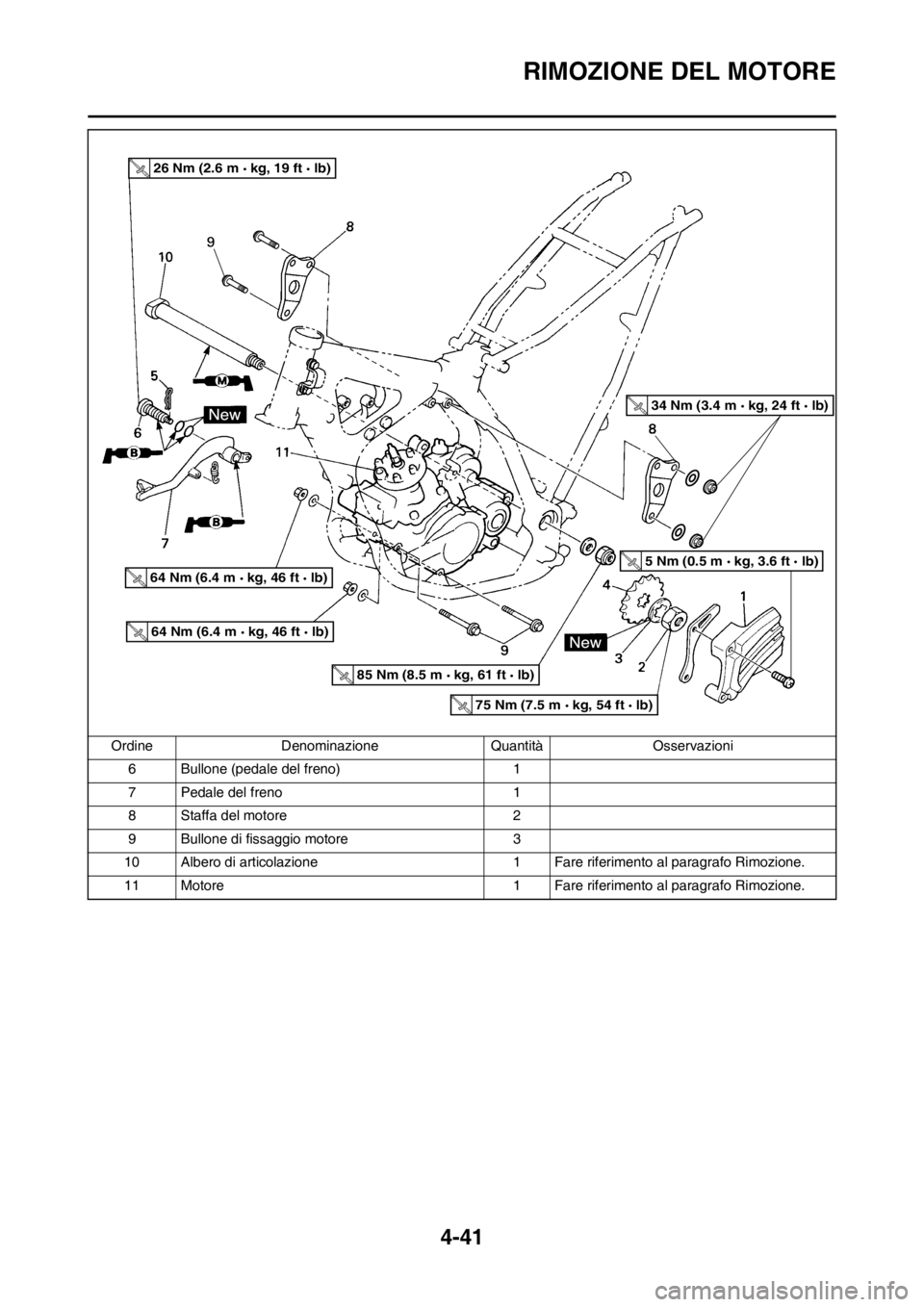

4-41
RIMOZIONE DEL MOTORE
6 Bullone (pedale del freno) 1
7 Pedale del freno 1
8 Staffa del motore 2
9 Bullone di fissaggio motore 3
10 Albero di articolazione 1 Fare riferimento al paragrafo Rimozione.
11 Motore 1 Fare riferimento al paragrafo Rimozione. Ordine Denominazione Quantità Osservazioni
26 Nm (2.6 m kg, 19 ft lb)
64 Nm (6.4 m kg, 46 ft lb)
64 Nm (6.4 m kg, 46 ft lb)
85 Nm (8.5 m kg, 61 ft lb)
75 Nm (7.5 m kg, 54 ft lb)
5 Nm (0.5 m kg, 3.6 ft lb)
34 Nm (3.4 m kg, 24 ft lb)

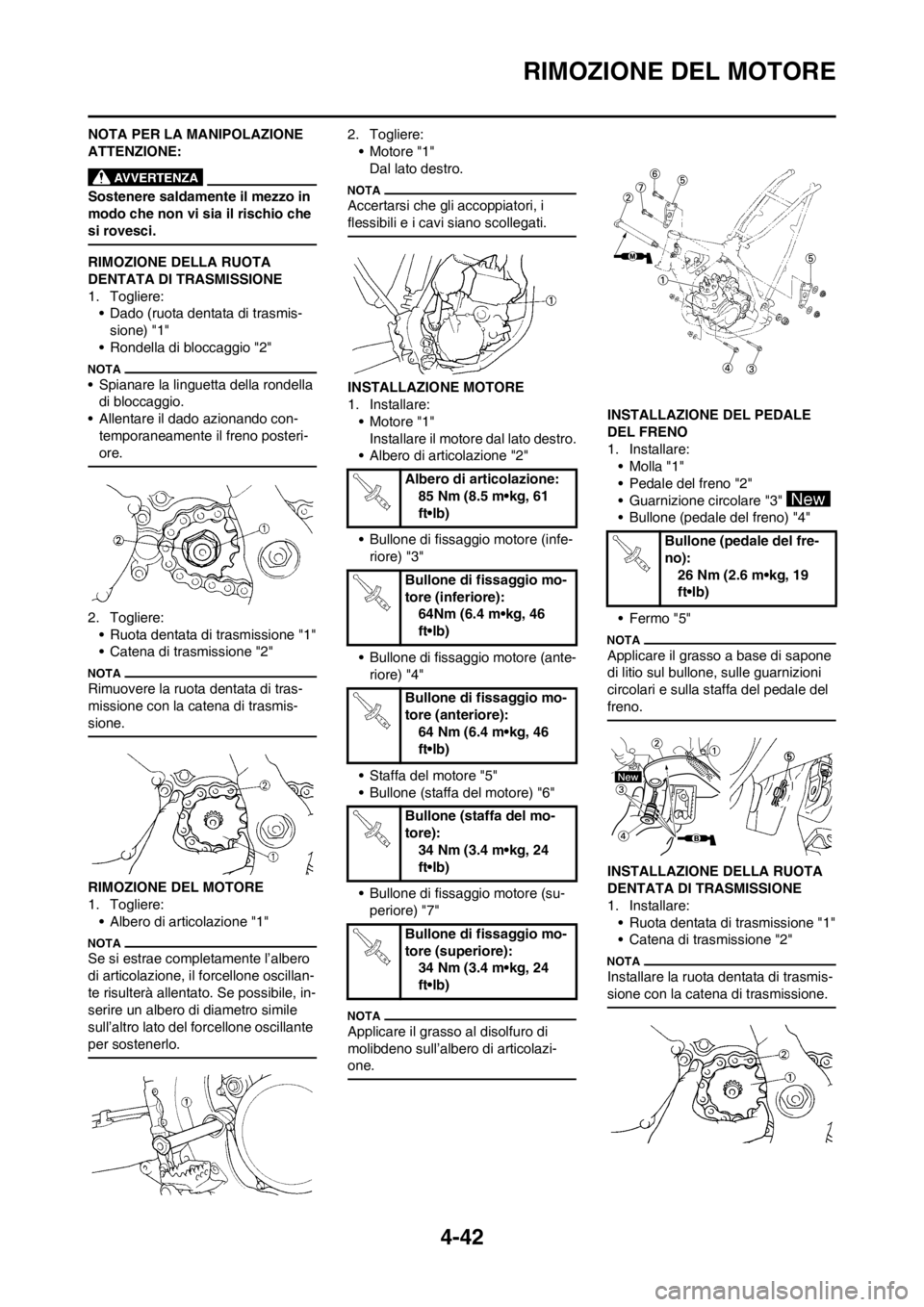

4-42
RIMOZIONE DEL MOTORE
NOTA PER LA MANIPOLAZIONE
ATTENZIONE:
Sostenere saldamente il mezzo in
modo che non vi sia il rischio che
si rovesci.
RIMOZIONE DELLA RUOTA
DENTATA DI TRASMISSIONE
1. Togliere:
• Dado (ruota dentata di trasmis-
sione) "1"
• Rondella di bloccaggio "2"
• Spianare la linguetta della rondella
di bloccaggio.
• Allentare il dado azionando con-
temporaneamente il freno posteri-
ore.
2. Togliere:
• Ruota dentata di trasmissione "1"
• Catena di trasmissione "2"
Rimuovere la ruota dentata di tras-
missione con la catena di trasmis-
sione.
RIMOZIONE DEL MOTORE
1. Togliere:
• Albero di articolazione "1"
Se si estrae completamente l’albero
di articolazione, il forcellone oscillan-
te risulterà allentato. Se possibile, in-
serire un albero di diametro simile
sull’altro lato del forcellone oscillante
per sostenerlo.
2. Togliere:
• Motore "1"
Dal lato destro.
Accertarsi che gli accoppiatori, i
flessibili e i cavi siano scollegati.
INSTALLAZIONE MOTORE
1. Installare:
• Motore "1"
Installare il motore dal lato destro.
• Albero di articolazione "2"
• Bullone di fissaggio motore (infe-
riore) "3"
• Bullone di fissaggio motore (ante-
riore) "4"
• Staffa del motore "5"
• Bullone (staffa del motore) "6"
• Bullone di fissaggio motore (su-
periore) "7"
Applicare il grasso al disolfuro di
molibdeno sull’albero di articolazi-
one.
INSTALLAZIONE DEL PEDALE
DEL FRENO
1. Installare:
•Molla "1"
• Pedale del freno "2"
• Guarnizione circolare "3"
• Bullone (pedale del freno) "4"
•Fermo "5"
Applicare il grasso a base di sapone
di litio sul bullone, sulle guarnizioni
circolari e sulla staffa del pedale del
freno.
INSTALLAZIONE DELLA RUOTA
DENTATA DI TRASMISSIONE
1. Installare:
• Ruota dentata di trasmissione "1"
• Catena di trasmissione "2"
Installare la ruota dentata di trasmis-
sione con la catena di trasmissione.
Albero di articolazione:
85 Nm (8.5 m•kg, 61
ft•lb)
Bullone di fissaggio mo-
tore (inferiore):
64Nm (6.4 m•kg, 46
ft•lb)
Bullone di fissaggio mo-
tore (anteriore):
64 Nm (6.4 m•kg, 46
ft•lb)
Bullone (staffa del mo-
tore):
34 Nm (3.4 m•kg, 24
ft•lb)
Bullone di fissaggio mo-
tore (superiore):
34 Nm (3.4 m•kg, 24
ft•lb)
Bullone (pedale del fre-
no):
26 Nm (2.6 m•kg, 19
ft•lb)

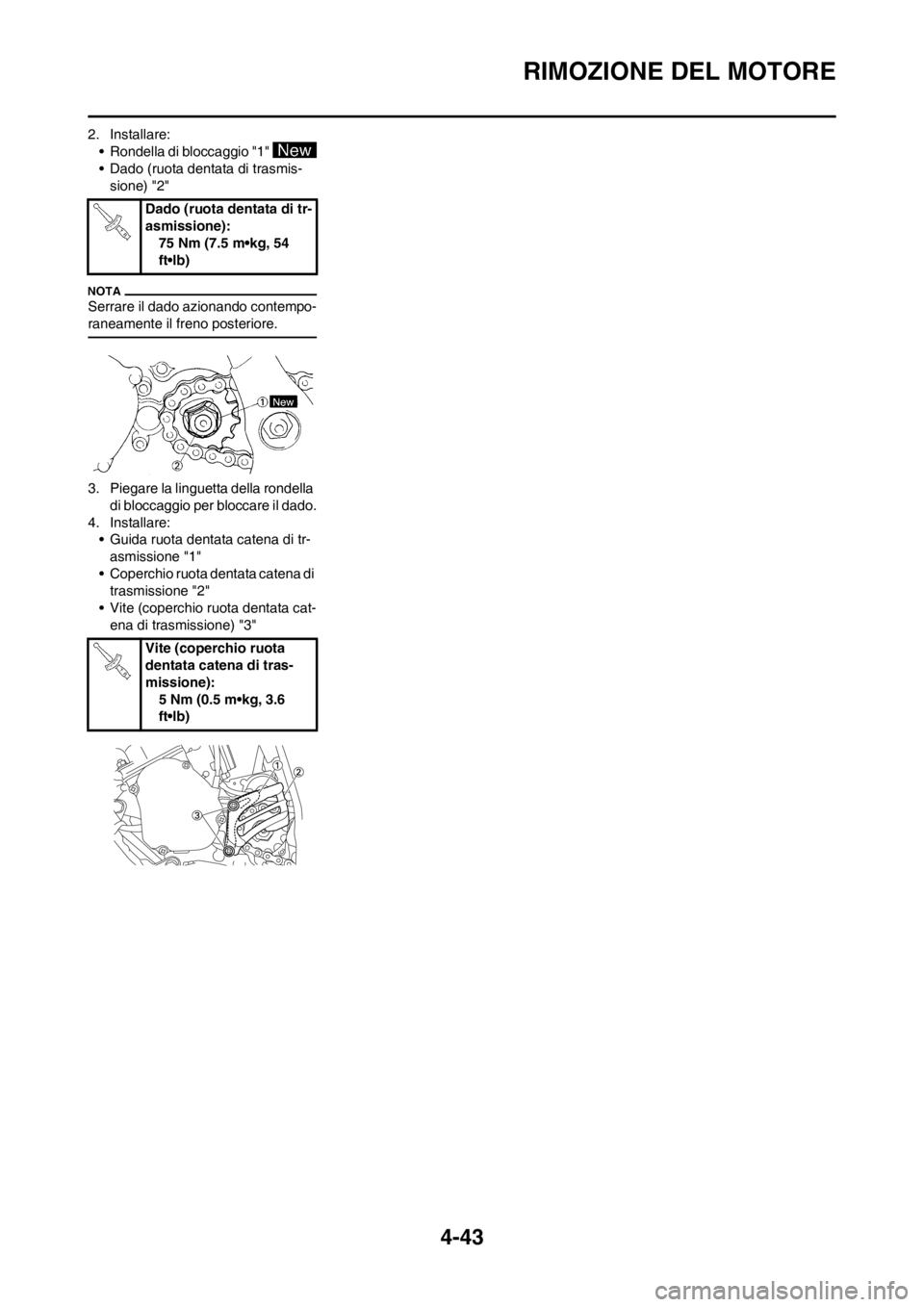

4-43
RIMOZIONE DEL MOTORE
2. Installare:
• Rondella di bloccaggio "1"
• Dado (ruota dentata di trasmis-
sione) "2"
Serrare il dado azionando contempo-
raneamente il freno posteriore.
3. Piegare la linguetta della rondella
di bloccaggio per bloccare il dado.
4. Installare:
• Guida ruota dentata catena di tr-
asmissione "1"
• Coperchio ruota dentata catena di
trasmissione "2"
• Vite (coperchio ruota dentata cat-
ena di trasmissione) "3"Dado (ruota dentata di tr-
asmissione):
75 Nm (7.5 m•kg, 54
ft•lb)
Vite (coperchio ruota
dentata catena di tras-
missione):
5 Nm (0.5 m•kg, 3.6
ft•lb)

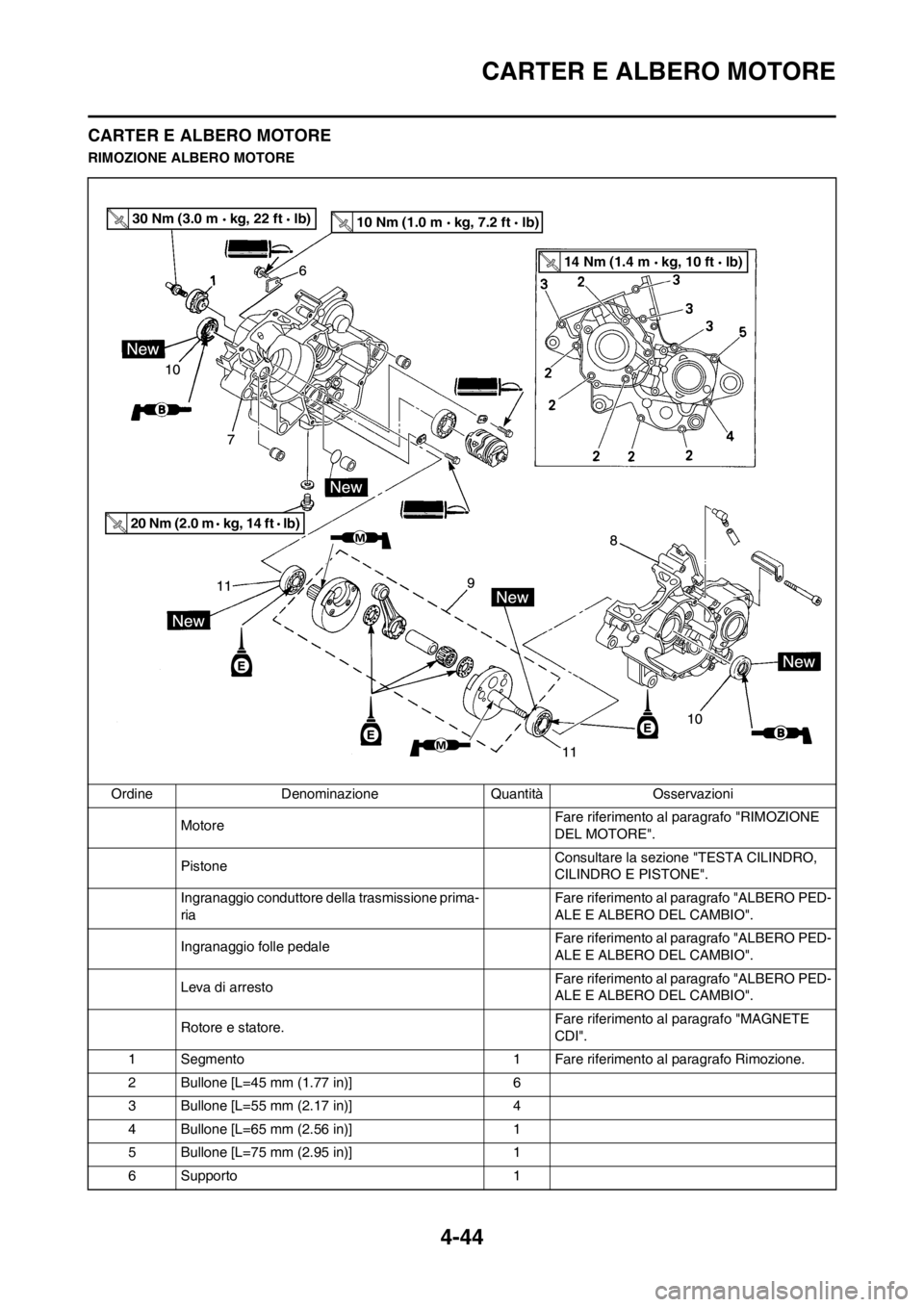

4-44
CARTER E ALBERO MOTORE
CARTER E ALBERO MOTORE
RIMOZIONE ALBERO MOTORE
Ordine Denominazione Quantità Osservazioni
MotoreFare riferimento al paragrafo "RIMOZIONE
DEL MOTORE".
PistoneConsultare la sezione "TESTA CILINDRO,
CILINDRO E PISTONE".
Ingranaggio conduttore della trasmissione prima-
riaFare riferimento al paragrafo "ALBERO PED-
ALE E ALBERO DEL CAMBIO".
Ingranaggio folle pedaleFare riferimento al paragrafo "ALBERO PED-
ALE E ALBERO DEL CAMBIO".
Leva di arrestoFare riferimento al paragrafo "ALBERO PED-
ALE E ALBERO DEL CAMBIO".
Rotore e statore.Fare riferimento al paragrafo "MAGNETE
CDI".
1 Segmento 1 Fare riferimento al paragrafo Rimozione.
2 Bullone [L=45 mm (1.77 in)] 6
3 Bullone [L=55 mm (2.17 in)] 4
4 Bullone [L=65 mm (2.56 in)] 1
5 Bullone [L=75 mm (2.95 in)] 1
6 Supporto 1
30 Nm (3.0 m kg, 22 ft lb)10 Nm (1.0 m kg, 7.2 ft lb)
20 Nm (2.0 m kg, 14 ft lb)
14 Nm (1.4 m kg, 10 ft lb)

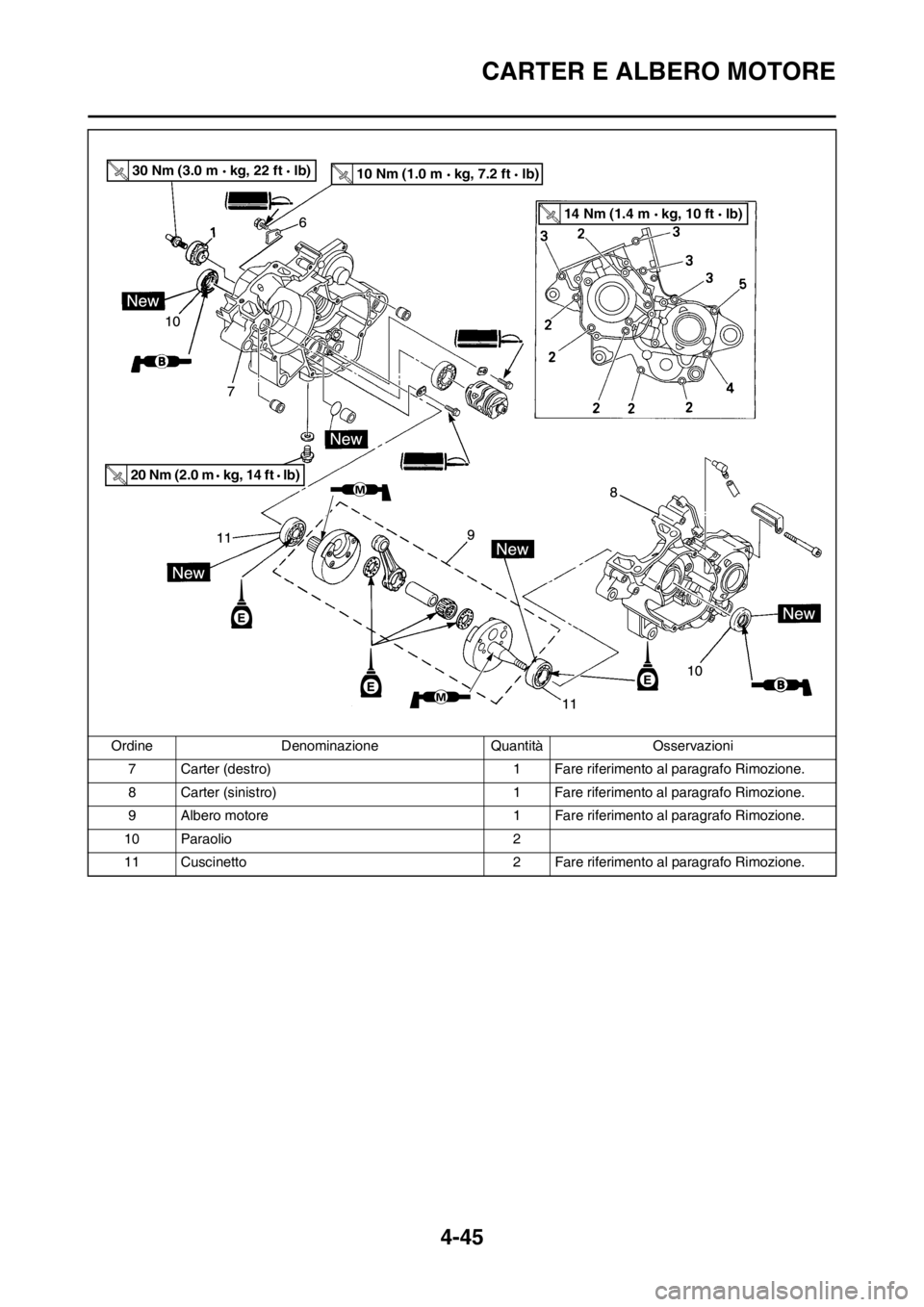

4-45
CARTER E ALBERO MOTORE
7 Carter (destro) 1 Fare riferimento al paragrafo Rimozione.
8 Carter (sinistro) 1 Fare riferimento al paragrafo Rimozione.
9 Albero motore 1 Fare riferimento al paragrafo Rimozione.
10 Paraolio 2
11 Cuscinetto 2 Fare riferimento al paragrafo Rimozione. Ordine Denominazione Quantità Osservazioni
30 Nm (3.0 m kg, 22 ft lb)10 Nm (1.0 m kg, 7.2 ft lb)
20 Nm (2.0 m kg, 14 ft lb)
14 Nm (1.4 m kg, 10 ft lb)

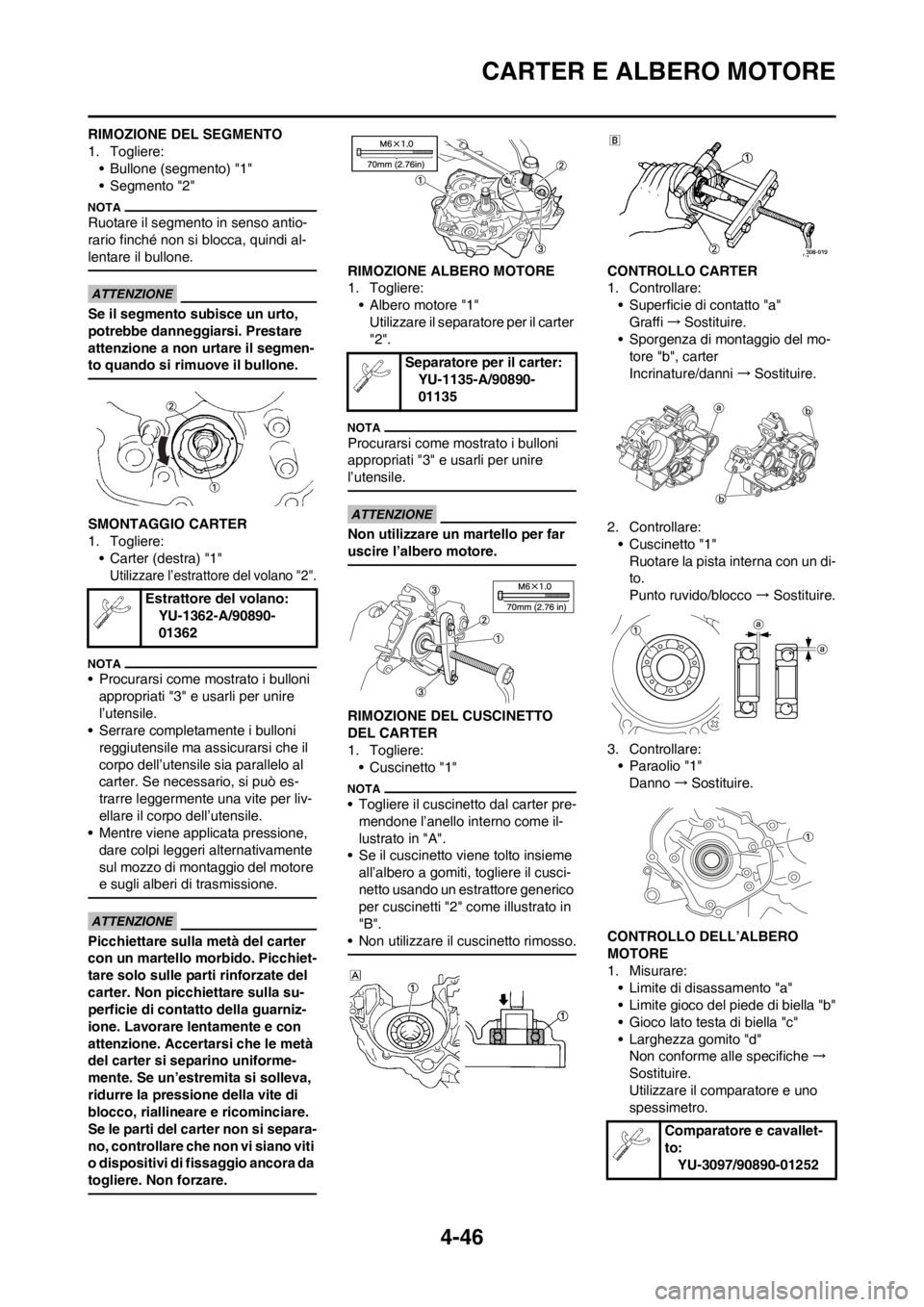

4-46
CARTER E ALBERO MOTORE
RIMOZIONE DEL SEGMENTO
1. Togliere:
• Bullone (segmento) "1"
• Segmento "2"
Ruotare il segmento in senso antio-
rario finché non si blocca, quindi al-
lentare il bullone.
Se il segmento subisce un urto,
potrebbe danneggiarsi. Prestare
attenzione a non urtare il segmen-
to quando si rimuove il bullone.
SMONTAGGIO CARTER
1. Togliere:
• Carter (destra) "1"
Utilizzare l’estrattore del volano "2".
• Procurarsi come mostrato i bulloni
appropriati "3" e usarli per unire
l’utensile.
• Serrare completamente i bulloni
reggiutensile ma assicurarsi che il
corpo dell’utensile sia parallelo al
carter. Se necessario, si può es-
trarre leggermente una vite per liv-
ellare il corpo dell’utensile.
• Mentre viene applicata pressione,
dare colpi leggeri alternativamente
sul mozzo di montaggio del motore
e sugli alberi di trasmissione.
Picchiettare sulla metà del carter
con un martello morbido. Picchiet-
tare solo sulle parti rinforzate del
carter. Non picchiettare sulla su-
perficie di contatto della guarniz-
ione. Lavorare lentamente e con
attenzione. Accertarsi che le metà
del carter si separino uniforme-
mente. Se un’estremita si solleva,
ridurre la pressione della vite di
blocco, riallineare e ricominciare.
Se le parti del carter non si separa-
no, controllare che non vi siano viti
o dispositivi di fissaggio ancora da
togliere. Non forzare.
RIMOZIONE ALBERO MOTORE
1. Togliere:
• Albero motore "1"
Utilizzare il separatore per il carter
"2".
Procurarsi come mostrato i bulloni
appropriati "3" e usarli per unire
l’utensile.
Non utilizzare un martello per far
uscire l’albero motore.
RIMOZIONE DEL CUSCINETTO
DEL CARTER
1. Togliere:
• Cuscinetto "1"
• Togliere il cuscinetto dal carter pre-
mendone l’anello interno come il-
lustrato in "A".
• Se il cuscinetto viene tolto insieme
all’albero a gomiti, togliere il cusci-
netto usando un estrattore generico
per cuscinetti "2" come illustrato in
"B".
• Non utilizzare il cuscinetto rimosso.
CONTROLLO CARTER
1. Controllare:
• Superficie di contatto "a"
Graffi→Sostituire.
• Sporgenza di montaggio del mo-
tore "b", carter
Incrinature/danni →Sostituire.
2. Controllare:
• Cuscinetto "1"
Ruotare la pista interna con un di-
to.
Punto ruvido/blocco → Sostituire.
3. Controllare:
• Paraolio "1"
Danno→Sostituire.
CONTROLLO DELL’ALBERO
MOTORE
1. Misurare:
• Limite di disassamento "a"
• Limite gioco del piede di biella "b"
• Gioco lato testa di biella "c"
• Larghezza gomito "d"
Non conforme alle specifiche →
Sostituire.
Utilizzare il comparatore e uno
spessimetro. Estrattore del volano:
YU-1362-A/90890-
01362
Separatore per il carter:
YU-1135-A/90890-
01135
Comparatore e cavallet-
to:
YU-3097/90890-01252

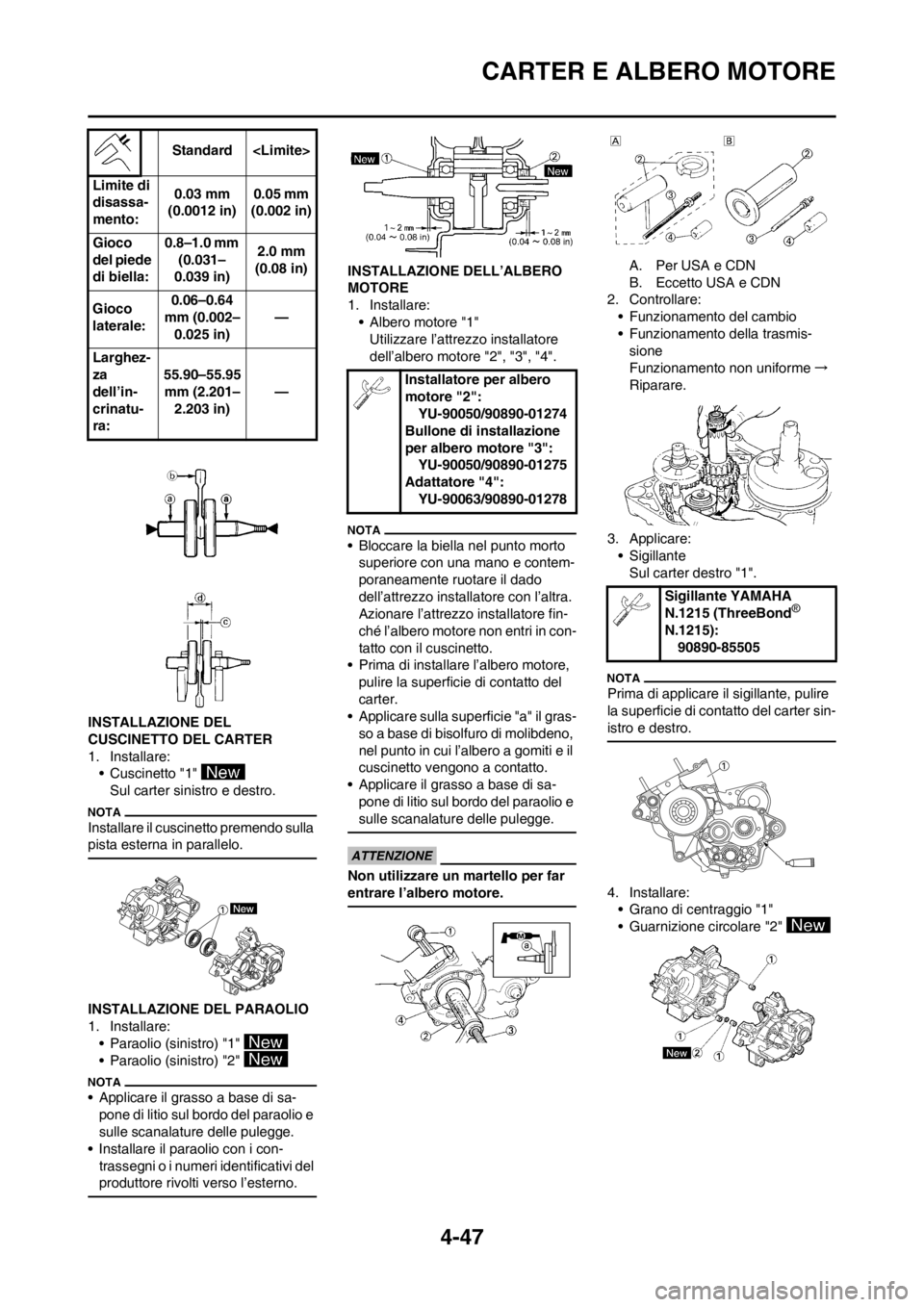

4-47
CARTER E ALBERO MOTORE
INSTALLAZIONE DEL
CUSCINETTO DEL CARTER
1. Installare:
• Cuscinetto "1"
Sul carter sinistro e destro.
Installare il cuscinetto premendo sulla
pista esterna in parallelo.
INSTALLAZIONE DEL PARAOLIO
1. Installare:
• Paraolio (sinistro) "1"
• Paraolio (sinistro) "2"
• Applicare il grasso a base di sa-
pone di litio sul bordo del paraolio e
sulle scanalature delle pulegge.
• Installare il paraolio con i con-
trassegni o i numeri identificativi del
produttore rivolti verso l’esterno.

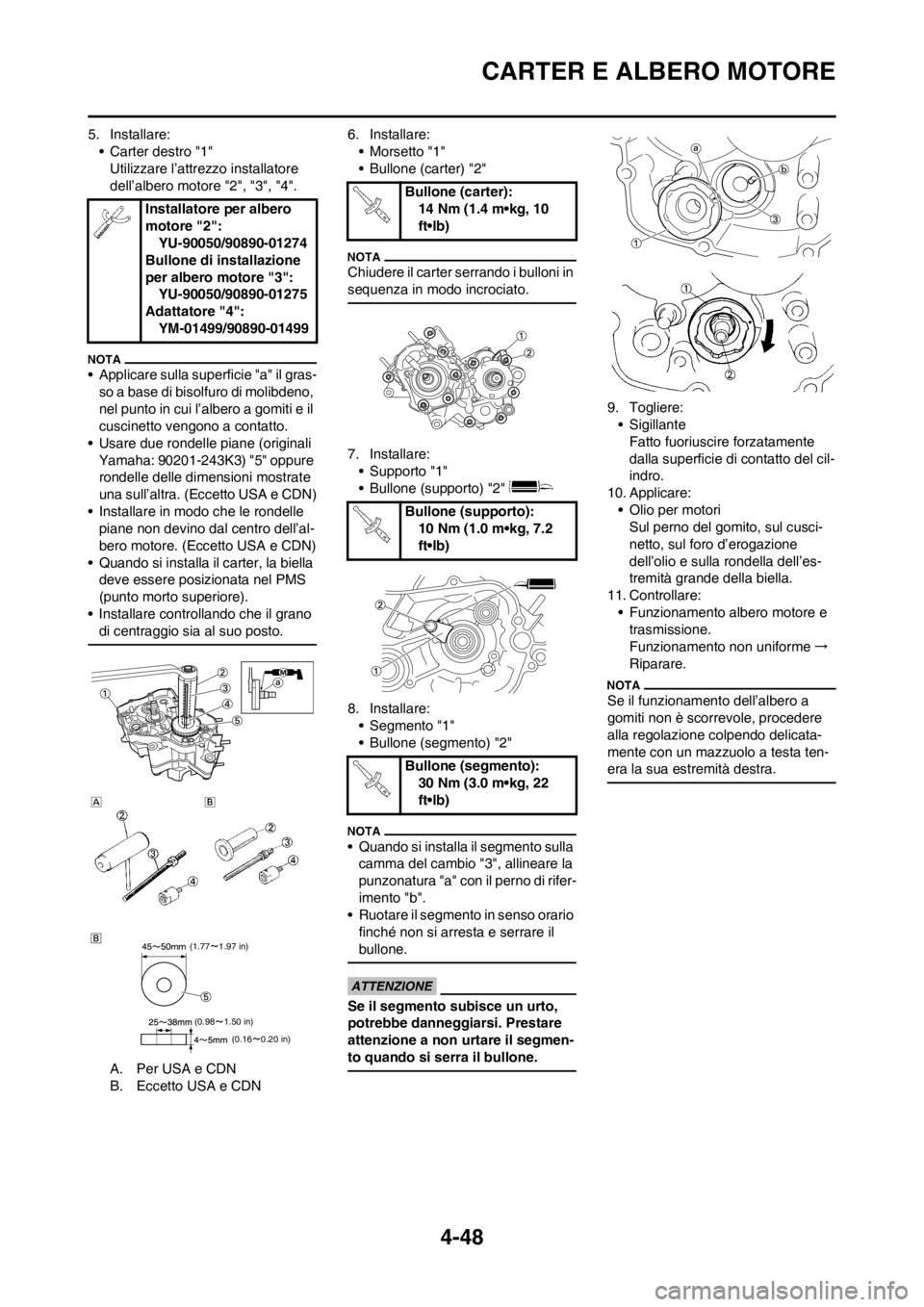

INSTALLAZIONE DELL’ALBERO
MOTORE
1. Installare:
• Albero motore "1"
Utilizzare l’attrezzo installatore
dell’albero motore "2", "3", "4".
• Bloccare la biella nel punto morto
superiore con una mano e contem-
poraneamente ruotare il dado
dell’attrezzo installatore con l’altra.
Azionare l’attrezzo installatore fin-
ché l’albero motore non entri in con-
tatto con il cuscinetto.
• Prima di installare l’albero motore,
pulire la superficie di contatto del
carter.
• Applicare sulla superficie "a" il gras-
so a base di bisolfuro di molibdeno,
nel punto in cui l’albero a gomiti e il
cuscinetto vengono a contatto.
• Applicare il grasso a base di sa-
pone di litio sul bordo del paraolio e
sulle scanalature delle pulegge.
Non utilizzare un martello per far
entrare l’albero motore.
A. Per USA e CDN
B. Eccetto USA e CDN
2. Controllare:
• Funzionamento del cambio
• Funzionamento della trasmis-
sione
Funzionamento non uniforme→
Riparare.
3. Applicare:
• Sigillante
Sul carter destro "1".
Prima di applicare il sigillante, pulire
la superficie di contatto del carter sin-
istro e destro.
4. Installare:
• Grano di centraggio "1"
• Guarnizione circolare "2" Standard
Limite di
disassa-
mento:0.03 mm
(0.0012 in)0.05 mm
(0.002 in)
Gioco
del piede
di biella:0.8–1.0 mm
(0.031–
0.039 in)2.0 mm
(0.08 in)
Gioco
laterale:0.06–0.64
mm (0.002–
0.025 in)—
Larghez-
za
dell’in-
crinatu-
ra:55.90–55.95
mm (2.201–
2.203 in)—
Installatore per albero
motore "2":
YU-90050/90890-01274
Bullone di installazione
per albero motore "3":
YU-90050/90890-01275
Adattatore "4":
YU-90063/90890-01278
Sigillante YAMAHA
N.1215 (ThreeBond®
N.1215):
90890-85505

4-48
CARTER E ALBERO MOTORE
5. Installare:
• Carter destro "1"
Utilizzare l’attrezzo installatore
dell’albero motore "2", "3", "4".
• Applicare sulla superficie "a" il gras-
so a base di bisolfuro di molibdeno,
nel punto in cui l’albero a gomiti e il
cuscinetto vengono a contatto.
• Usare due rondelle piane (originali
Yamaha: 90201-243K3) "5" oppure
rondelle delle dimensioni mostrate
una sull’altra. (Eccetto USA e CDN)
• Installare in modo che le rondelle
piane non devino dal centro dell’al-
bero motore. (Eccetto USA e CDN)
• Quando si installa il carter, la biella
deve essere posizionata nel PMS
(punto morto superiore).
• Installare controllando che il grano
di centraggio sia al suo posto.
A. Per USA e CDN
B. Eccetto USA e CDN6. Installare:
• Morsetto "1"
• Bullone (carter) "2"
Chiudere il carter serrando i bulloni in
sequenza in modo incrociato.
7. Installare:
• Supporto "1"
• Bullone (supporto) "2"
8. Installare:
• Segmento "1"
• Bullone (segmento) "2"
• Quando si installa il segmento sulla
camma del cambio "3", allineare la
punzonatura "a" con il perno di rifer-
imento "b".
• Ruotare il segmento in senso orario
finché non si arresta e serrare il
bullone.
Se il segmento subisce un urto,
potrebbe danneggiarsi. Prestare
attenzione a non urtare il segmen-
to quando si serra il bullone.
9. Togliere:
• Sigillante
Fatto fuoriuscire forzatamente
dalla superficie di contatto del cil-
indro.
10. Applicare:
• Olio per motori
Sul perno del gomito, sul cusci-
netto, sul foro d’erogazione
dell’olio e sulla rondella dell’es-
tremità grande della biella.
11. Controllare:
• Funzionamento albero motore e
trasmissione.
Funzionamento non uniforme→
Riparare.
Se il funzionamento dell’albero a
gomiti non è scorrevole, procedere
alla regolazione colpendo delicata-
mente con un mazzuolo a testa ten-
era la sua estremità destra.
Installatore per albero
motore "2":
YU-90050/90890-01274
Bullone di installazione
per albero motore "3":
YU-90050/90890-01275
Adattatore "4":
YM-01499/90890-01499
(1.771.97 in)
(0.98
1.50 in)
(0.16
0.20 in)
Bullone (carter):
14 Nm (1.4 m•kg, 10
ft•lb)
Bullone (supporto):
10 Nm (1.0 m•kg, 7.2
ft•lb)
Bullone (segmento):
30 Nm (3.0 m•kg, 22
ft•lb)

4-49

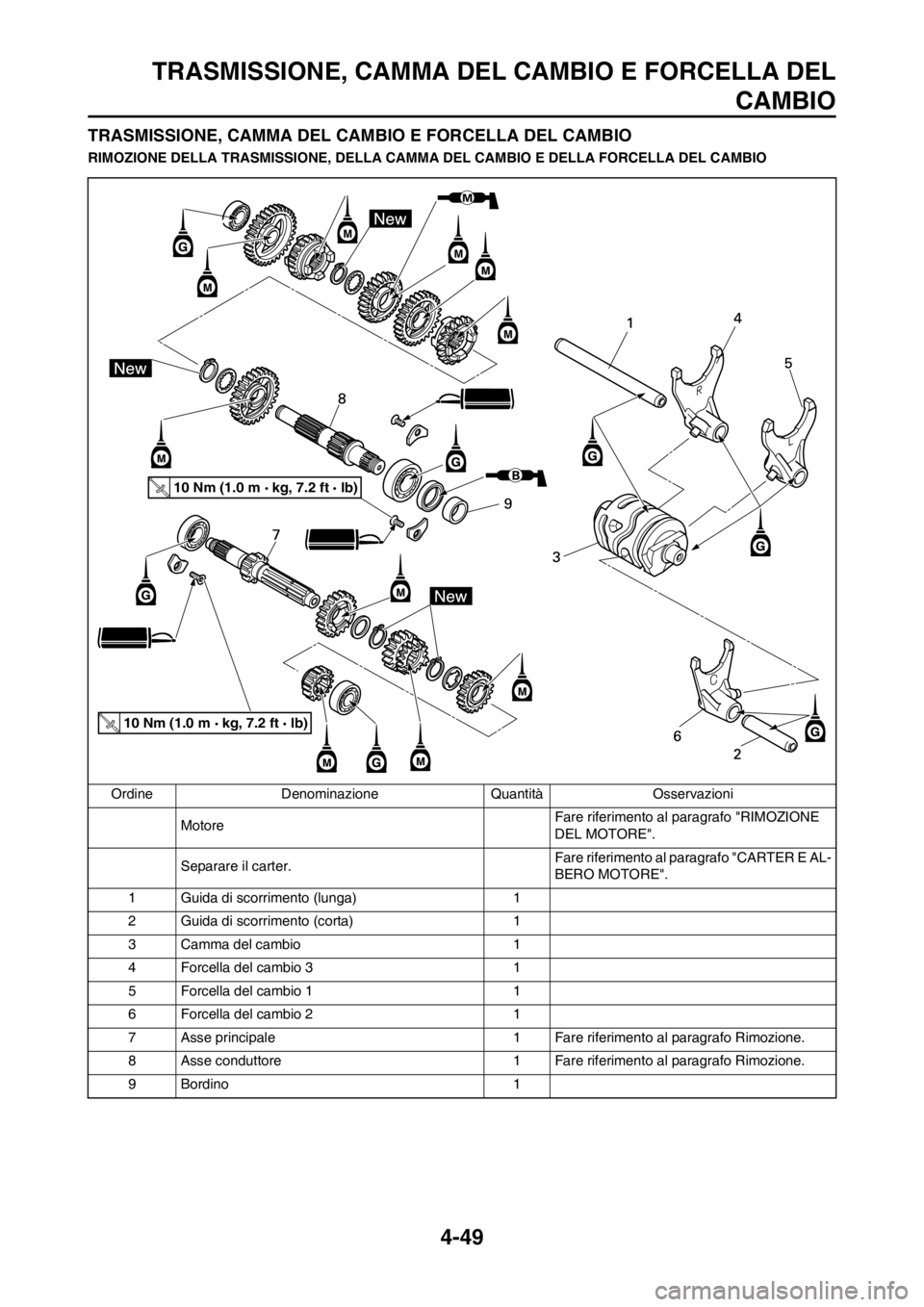

TRASMISSIONE, CAMMA DEL CAMBIO E FORCELLA DEL
CAMBIO
TRASMISSIONE, CAMMA DEL CAMBIO E FORCELLA DEL CAMBIO
RIMOZIONE DELLA TRASMISSIONE, DELLA CAMMA DEL CAMBIO E DELLA FORCELLA DEL CAMBIO
Ordine Denominazione Quantità Osservazioni
Motore Fare riferimento al paragrafo "RIMOZIONE
DEL MOTORE".
Separare il carter.Fare riferimento al paragrafo "CARTER E AL-
BERO MOTORE".
1 Guida di scorrimento (lunga) 1
2 Guida di scorrimento (corta) 1
3 Camma del cambio 1
4 Forcella del cambio 3 1
5 Forcella del cambio 1 1
6 Forcella del cambio 2 1
7 Asse principale 1 Fare riferimento al paragrafo Rimozione.
8 Asse conduttore 1 Fare riferimento al paragrafo Rimozione.
9 Bordino 1
10 Nm (1.0 m kg, 7.2 ft lb)
10 Nm (1.0 m kg, 7.2 ft lb)
