YAMAHA YZ250F 2005 Notices Demploi (in French)

5 - 63
CHAS
HANDHABUNGSHINWEISE
WARNUNG
Der Stoßdämpfer und Ausgleichs-
behälter enthalten Stickstoff unter
hohem Druck. Deshalb vor Arbei-
ten am Federbein die folgenden
Hinweise sorgfältig lesen und die
Sicherheitsratschläge befolgen.
Der Hersteller übernimmt keinerlei
Haftung für Unfälle, Verletzungen
oder Schäden, die auf unsachge-
mäße Behandlung des Stoßdämp-
fers zurückzuführen sind.
1. Den Stoßdämpfer unter keinen
Umständen öffnen oder mani-
pulieren.
2. Den Stoßdämpfer und Gaszy-
linder von Hitze und offenen
Flammen fernhalten Der Stoß-
dämpfer kann aufgrund eines
Stickstoff-Druckanstiegs und/
oder einer Beschädigung des
Schlauchs explodieren.
3. Darauf achten, daß der Aus-
gleichsbehälter nicht beschä-
digt wird. Ein beschädigter
Ausgleichsbehälter beein-
trächtigt die Funktion des
Federbeins.
4. Darauf achten, daß die Gleitflä-
che des Dämpferrohrs nicht
verkratzt wird, um Ölaustritt zu
vermeiden.
5. Der Verschluß an der Unter-
seite des Ausgleichsbehälter
darf unter keinen Umständen
abgenommen werden. Dies ist
außerordentlich gefährlich.
6. Den Stoßdämpfer sachgerecht
(den Hersteller-Anweisungen
entsprechend) entsorgen.
HINWEISE ZUR ENTSORGUNG
(NUR YAMAHA-HÄNDLER)
Vor der Entsorgung muß das Stick-
stoffgas durch das Ventil
1 entfernt
werden. Unbedingt eine Schutzbrille
tragen, um Augenverletzungen durch
ausströmendes Gas oder umherflie-
gende Metallspäne zu vermeiden.
WARNUNG
Die Entsorgung des Stoßdämpfers
sollte am besten dem YAMAHA-

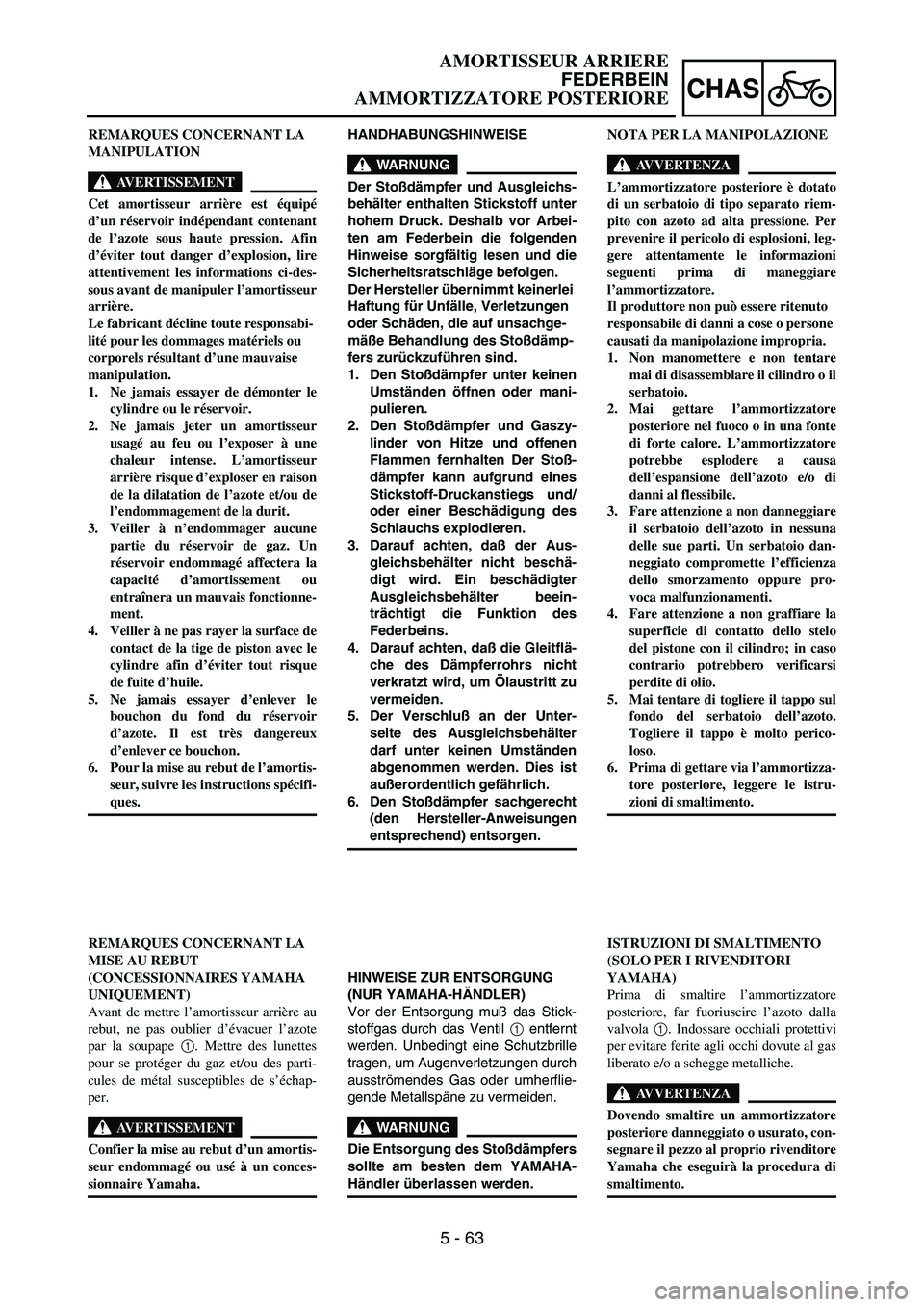

Händler überlassen werden. REMARQUES CONCERNANT LA
MANIPULATION
AVERTISSEMENT
Cet amortisseur arrière est équipé
d’un réservoir indépendant contenant
de l’azote sous haute pression. Afin
d’éviter tout danger d’explosion, lire
attentivement les informations ci-des-
sous avant de manipuler l’amortisseur
arrière.
Le fabricant décline toute responsabi-
lité pour les dommages matériels ou
corporels résultant d’une mauvaise
manipulation.
1. Ne jamais essayer de démonter le
cylindre ou le réservoir.
2. Ne jamais jeter un amortisseur
usagé au feu ou l’exposer à une
chaleur intense. L’amortisseur
arrière risque d’exploser en raison
de la dilatation de l’azote et/ou de
l’endommagement de la durit.
3. Veiller à n’endommager aucune
partie du réservoir de gaz. Un
réservoir endommagé affectera la
capacité d’amortissement ou
entraînera un mauvais fonctionne-
ment.
4. Veiller à ne pas rayer la surface de
contact de la tige de piston avec le
cylindre afin d’éviter tout risque
de fuite d’huile.
5. Ne jamais essayer d’enlever le
bouchon du fond du réservoir
d’azote. Il est très dangereux
d’enlever ce bouchon.
6. Pour la mise au rebut de l’amortis-
seur, suivre les instructions spécifi-
ques.
REMARQUES CONCERNANT LA
MISE AU REBUT
(CONCESSIONNAIRES YAMAHA
UNIQUEMENT)
Avant de mettre l’amortisseur arrière au
rebut, ne pas oublier d’évacuer l’azote
par la soupape 1. Mettre des lunettes
pour se protéger du gaz et/ou des parti-
cules de métal susceptibles de s’échap-
per.
AVERTISSEMENT
Confier la mise au rebut d’un amortis-
seur endommagé ou usé à un conces-
sionnaire Yamaha.NOTA PER LA MANIPOLAZIONE
AVVERTENZA
L’ammortizzatore posteriore è dotato
di un serbatoio di tipo separato riem-
pito con azoto ad alta pressione. Per
prevenire il pericolo di esplosioni, leg-
gere attentamente le informazioni
seguenti prima di maneggiare
l’ammortizzatore.
Il produttore non può essere ritenuto
responsabile di danni a cose o persone
causati da manipolazione impropria.
1. Non manomettere e non tentare
mai di disassemblare il cilindro o il
serbatoio.
2. Mai gettare l’ammortizzatore
posteriore nel fuoco o in una fonte
di forte calore. L’ammortizzatore
potrebbe esplodere a causa
dell’espansione dell’azoto e/o di
danni al flessibile.
3. Fare attenzione a non danneggiare
il serbatoio dell’azoto in nessuna
delle sue parti. Un serbatoio dan-
neggiato compromette l’efficienza
dello smorzamento oppure pro-
voca malfunzionamenti.
4. Fare attenzione a non graffiare la
superficie di contatto dello stelo
del pistone con il cilindro; in caso
contrario potrebbero verificarsi
perdite di olio.
5. Mai tentare di togliere il tappo sul
fondo del serbatoio dell’azoto.
Togliere il tappo è molto perico-
loso.
6. Prima di gettare via l’ammortizza-
tore posteriore, leggere le istru-
zioni di smaltimento.
ISTRUZIONI DI SMALTIMENTO
(SOLO PER I RIVENDITORI
YAMAHA)
Prima di smaltire l’ammortizzatore
posteriore, far fuoriuscire l’azoto dalla
valvola 1. Indossare occhiali protettivi
per evitare ferite agli occhi dovute al gas
liberato e/o a schegge metalliche.
AVVERTENZA
Dovendo smaltire un ammortizzatore
posteriore danneggiato o usurato, con-
segnare il pezzo al proprio rivenditore
Yamaha che eseguirà la procedura di
smaltimento.
AMORTISSEUR ARRIERE
FEDERBEIN
AMMORTIZZATORE POSTERIORE

5 - 64
CHAS
EC583000

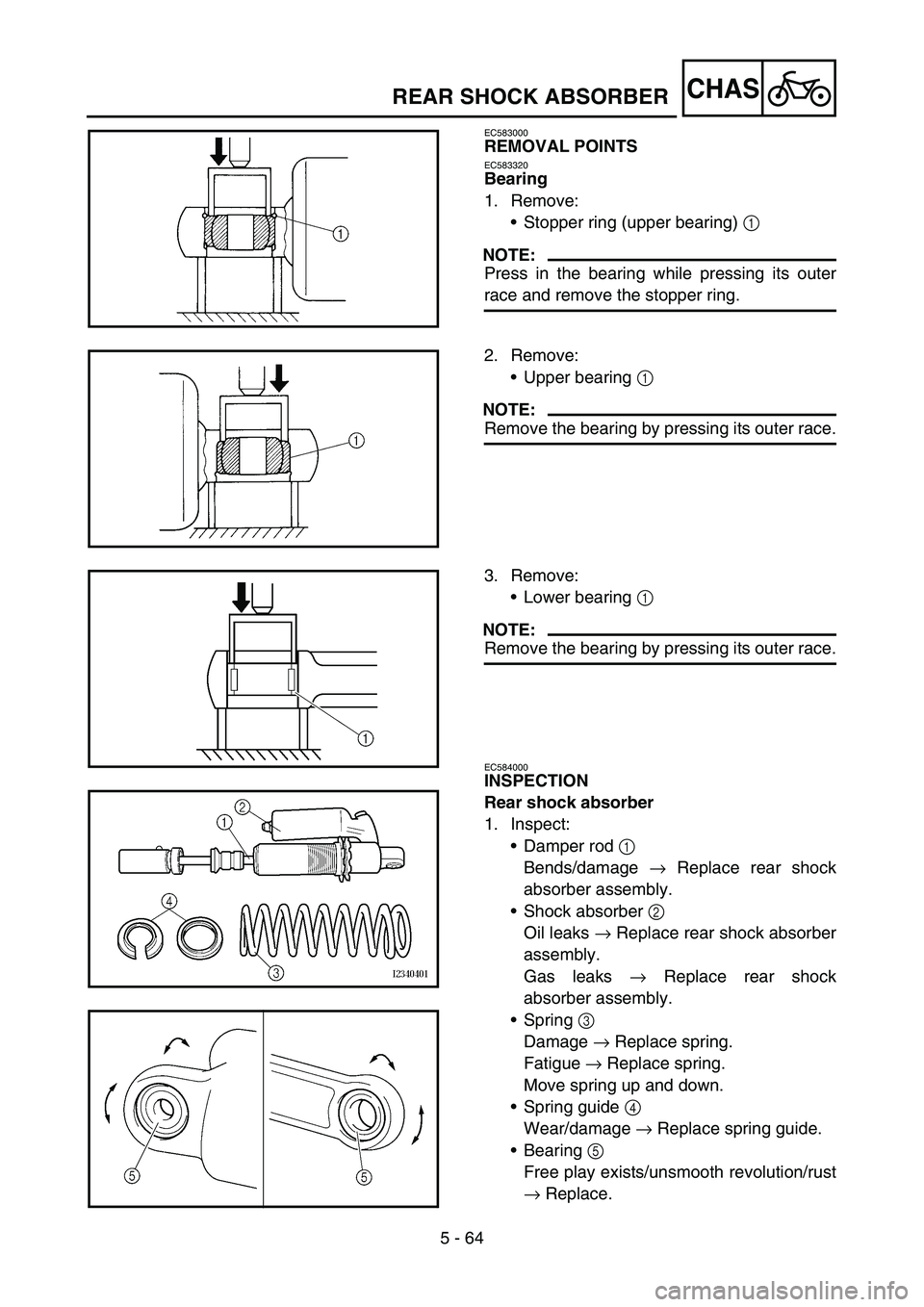

REMOVAL POINTS
EC583320
Bearing
1. Remove:
Stopper ring (upper bearing) 1
NOTE:
Press in the bearing while pressing its outer
race and remove the stopper ring.
2. Remove:
Upper bearing 1
NOTE:
Remove the bearing by pressing its outer race.
3. Remove:
Lower bearing 1
NOTE:
Remove the bearing by pressing its outer race.
EC584000
INSPECTION
Rear shock absorber
1. Inspect:
Damper rod 1
Bends/damage → Replace rear shock
absorber assembly.
Shock absorber 2
Oil leaks → Replace rear shock absorber
assembly.
Gas leaks → Replace rear shock
absorber assembly.
Spring 3
Damage → Replace spring.
Fatigue → Replace spring.
Move spring up and down.
Spring guide 4
Wear/damage → Replace spring guide.
Bearing 5
Free play exists/unsmooth revolution/rust
→ Replace.
REAR SHOCK ABSORBER

5 - 64
CHAS
DEMONTAGE-EINZELHEITEN
Lager
1. Demontieren:
Sicherungsring (oberes Lager)
1
HINWEIS:
Das Lager durch Druck auf den
Außenlaufring eindrücken und den
Sicherungsring entfernen.
2. Demontieren:
oberes Lager
1
HINWEIS:
Zum Ausbau des Lagers auf den
Außenlaufring drücken.
3. Demontieren:
unteres Lager
1
HINWEIS:
Zum Ausbau des Lagers auf den
Außenlaufring drücken.
KONTROLLE
Federbein
1. Kontrollieren:
Dämpferrohr
1
Verbogen/beschädigt
→
Federbein erneuern.
Stoßdämpfer
2
Undicht (Ölaustritt)
→ Feder-
bein erneuern.
Undicht (Gasaustritt)
→
Federbein erneuern.
Feder
3
Beschädigt
→ Feder erneu-
ern.
Ermüdet
→ Feder erneuern.
Feder auf- und abbewegen.
Federführung
4
Verschlissen/beschädigt
→
Federführung erneuern.
Lager
5
Spiel vorhanden/stockend/
rostig

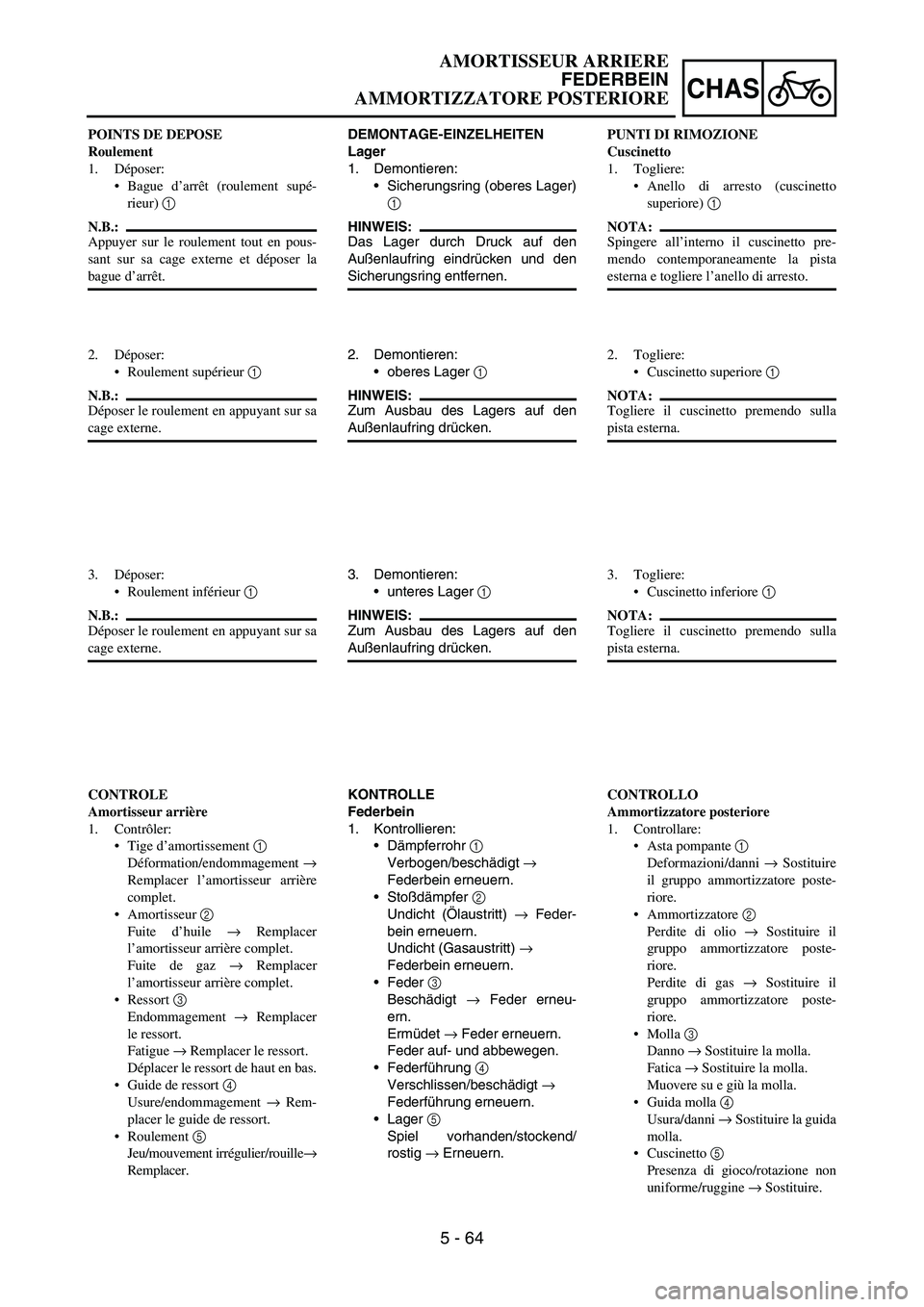

→ Erneuern. POINTS DE DEPOSE
Roulement
1. Déposer:
Bague d’arrêt (roulement supé-
rieur) 1
N.B.:
Appuyer sur le roulement tout en pous-
sant sur sa cage externe et déposer la
bague d’arrêt.
2. Déposer:
Roulement supérieur 1
N.B.:
Déposer le roulement en appuyant sur sa
cage externe.
3. Déposer:
Roulement inférieur 1
N.B.:
Déposer le roulement en appuyant sur sa
cage externe.
CONTROLE
Amortisseur arrière
1. Contrôler:
Tige d’amortissement 1
Déformation/endommagement →
Remplacer l’amortisseur arrière
complet.
Amortisseur 2
Fuite d’huile → Remplacer
l’amortisseur arrière complet.
Fuite de gaz → Remplacer
l’amortisseur arrière complet.
Ressort 3
Endommagement → Remplacer
le ressort.
Fatigue → Remplacer le ressort.
Déplacer le ressort de haut en bas.
Guide de ressort 4
Usure/endommagement → Rem-
placer le guide de ressort.
Roulement 5
Jeu/mouvement irrégulier/rouille→
Remplacer.PUNTI DI RIMOZIONE
Cuscinetto
1. Togliere:
Anello di arresto (cuscinetto
superiore) 1
NOTA:
Spingere all’interno il cuscinetto pre-
mendo contemporaneamente la pista
esterna e togliere l’anello di arresto.
2. Togliere:
Cuscinetto superiore 1
NOTA:
Togliere il cuscinetto premendo sulla
pista esterna.
3. Togliere:
Cuscinetto inferiore 1
NOTA:
Togliere il cuscinetto premendo sulla
pista esterna.
CONTROLLO
Ammortizzatore posteriore
1. Controllare:
Asta pompante 1
Deformazioni/danni → Sostituire
il gruppo ammortizzatore poste-
riore.
Ammortizzatore 2
Perdite di olio → Sostituire il
gruppo ammortizzatore poste-
riore.
Perdite di gas → Sostituire il
gruppo ammortizzatore poste-
riore.
Molla 3
Danno → Sostituire la molla.
Fatica → Sostituire la molla.
Muovere su e giù la molla.
Guida molla 4
Usura/danni → Sostituire la guida
molla.
Cuscinetto 5
Presenza di gioco/rotazione non
uniforme/ruggine → Sostituire.
AMORTISSEUR ARRIERE
FEDERBEIN
AMMORTIZZATORE POSTERIORE

5 - 65
CHASREAR SHOCK ABSORBER
EC585000

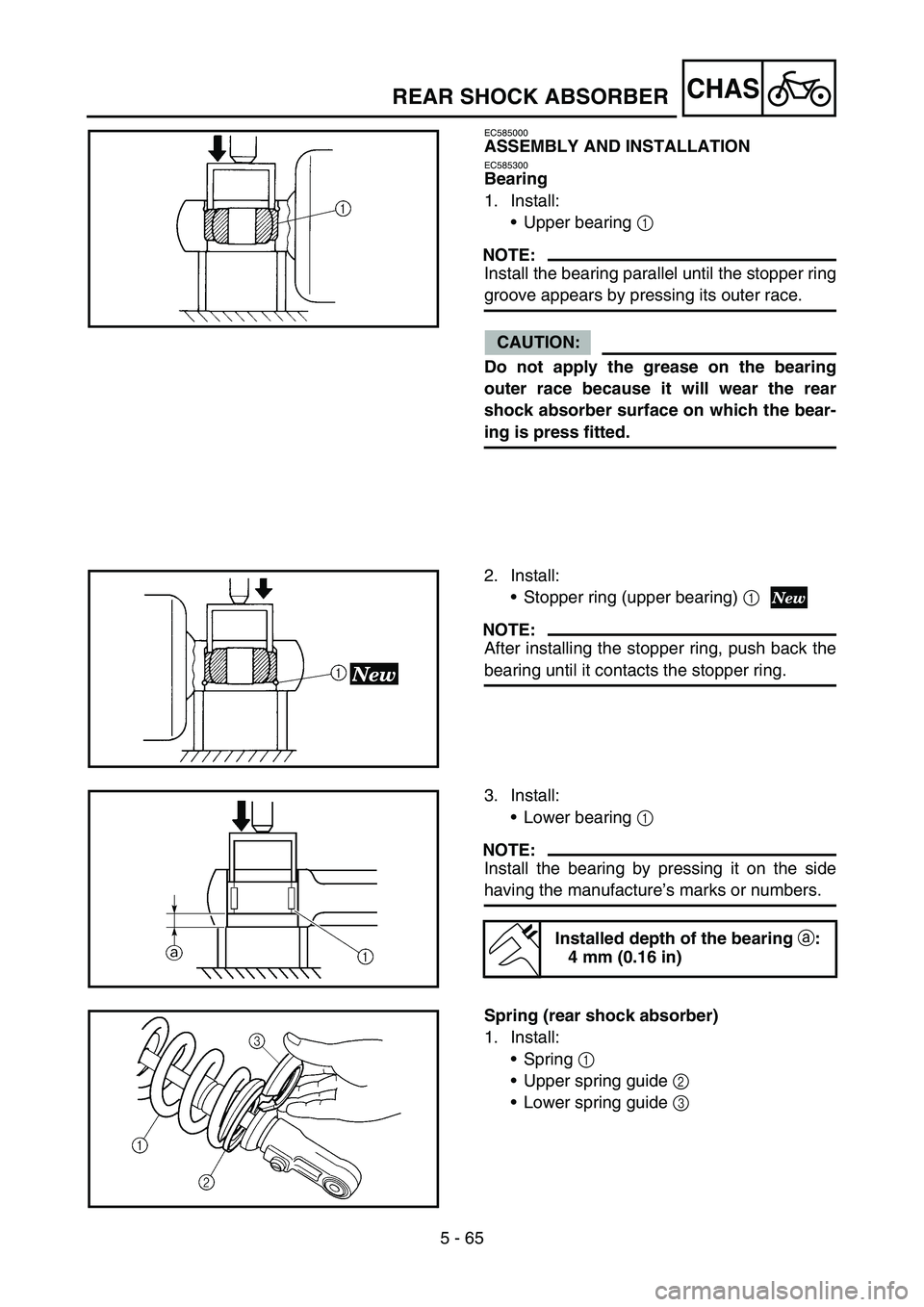

ASSEMBLY AND INSTALLATION
EC585300
Bearing
1. Install:
Upper bearing 1
NOTE:
Install the bearing parallel until the stopper ring
groove appears by pressing its outer race.
CAUTION:
Do not apply the grease on the bearing
outer race because it will wear the rear
shock absorber surface on which the bear-
ing is press fitted.
2. Install:
Stopper ring (upper bearing) 1
NOTE:
After installing the stopper ring, push back the
bearing until it contacts the stopper ring.
3. Install:
Lower bearing 1
NOTE:
Install the bearing by pressing it on the side
having the manufacture’s marks or numbers.
Installed depth of the bearing
a:
4 mm (0.16 in)
Spring (rear shock absorber)
1. Install:
Spring 1
Upper spring guide 2
Lower spring guide 3

5 - 65
CHAS
ZUSAMMENBAU UND MONTAGE
Lager
1. Montieren:
Oberes Lager
1
HINWEIS:
Zum Einbau des Lagers parallel auf
den Außenlaufring drücken, bis die
Sicherungsring-Nut sichtbar ist.
ACHTUNG:
Kein Fett auf den Außenlaufring
des Lagers auftragen, da dies den
Verschleiß des eingepreßten
Dämpferteils verursacht.
2. Montieren:
Sicherungsring (oberes Lager)
1
HINWEIS:
Nach dem Einbau des Sicherungs-
rings das Lager zurückdrücken, bis
es den Sicherungsring berührt.
3. Montieren:
unteres Lager
1
HINWEIS:
Zum Einbau des Lagers auf der Seite
mit der Herstellerbeschriftung oder
Teilenummer drücken.
Lager-Einbautiefe a:
4 mm (0,16 in)
Feder (Federbein)
1. Montieren:
Feder
1
Federführung oben
2
Federführung unten

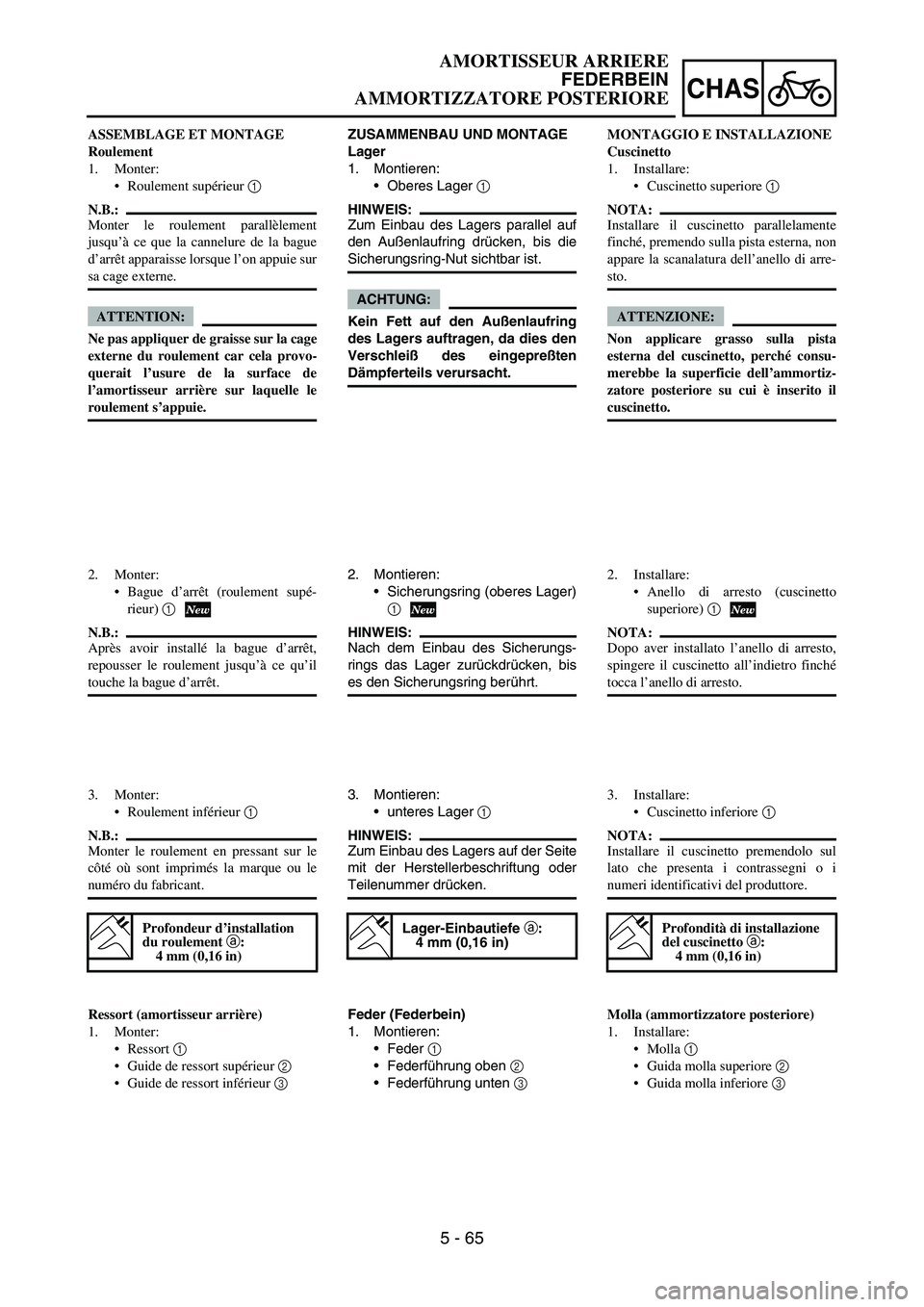

3 ASSEMBLAGE ET MONTAGE
Roulement
1. Monter:
Roulement supérieur 1
N.B.:
Monter le roulement parallèlement
jusqu’à ce que la cannelure de la bague
d’arrêt apparaisse lorsque l’on appuie sur
sa cage externe.
ATTENTION:
Ne pas appliquer de graisse sur la cage
externe du roulement car cela provo-
querait l’usure de la surface de
l’amortisseur arrière sur laquelle le
roulement s’appuie.
2. Monter:
Bague d’arrêt (roulement supé-
rieur) 1
N.B.:
Après avoir installé la bague d’arrêt,
repousser le roulement jusqu’à ce qu’il
touche la bague d’arrêt.
3. Monter:
Roulement inférieur 1
N.B.:
Monter le roulement en pressant sur le
côté où sont imprimés la marque ou le
numéro du fabricant.
Profondeur d’installation
du roulement a:
4 mm (0,16 in)
Ressort (amortisseur arrière)
1. Monter:
Ressort 1
Guide de ressort supérieur 2
Guide de ressort inférieur 3 MONTAGGIO E INSTALLAZIONE
Cuscinetto
1. Installare:
Cuscinetto superiore 1
NOTA:
Installare il cuscinetto parallelamente
finché, premendo sulla pista esterna, non
appare la scanalatura dell’anello di arre-
sto.
ATTENZIONE:
Non applicare grasso sulla pista
esterna del cuscinetto, perché consu-
merebbe la superficie dell’ammortiz-
zatore posteriore su cui è inserito il
cuscinetto.
2. Installare:
Anello di arresto (cuscinetto
superiore) 1
NOTA:
Dopo aver installato l’anello di arresto,
spingere il cuscinetto all’indietro finché
tocca l’anello di arresto.
3. Installare:
Cuscinetto inferiore 1
NOTA:
Installare il cuscinetto premendolo sul
lato che presenta i contrassegni o i
numeri identificativi del produttore.
Profondità di installazione
del cuscinetto a:
4 mm (0,16 in)
Molla (ammortizzatore posteriore)
1. Installare:
Molla 1
Guida molla superiore 2
Guida molla inferiore 3

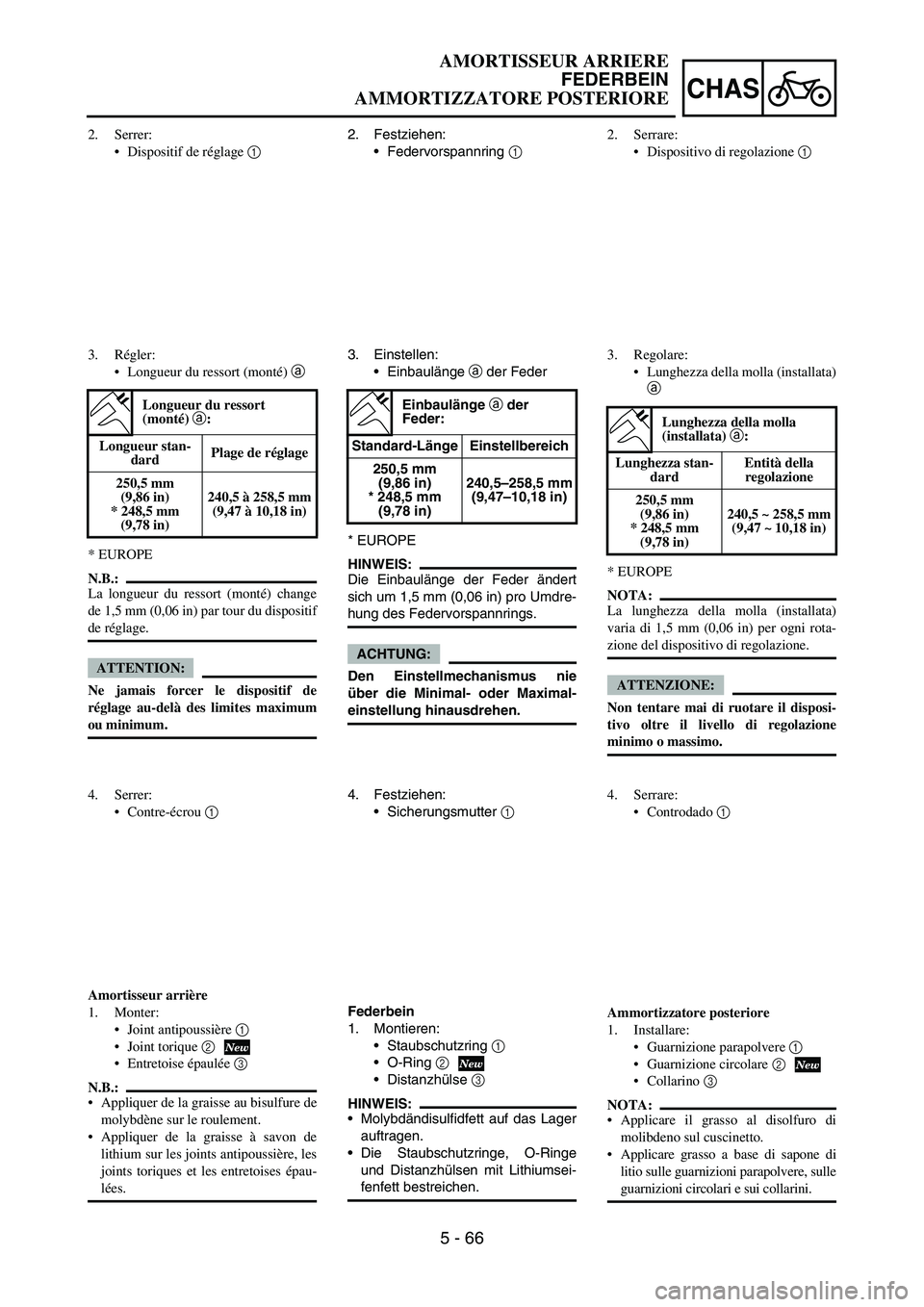

AMORTISSEUR ARRIERE
FEDERBEIN
AMMORTIZZATORE POSTERIORE

5 - 66

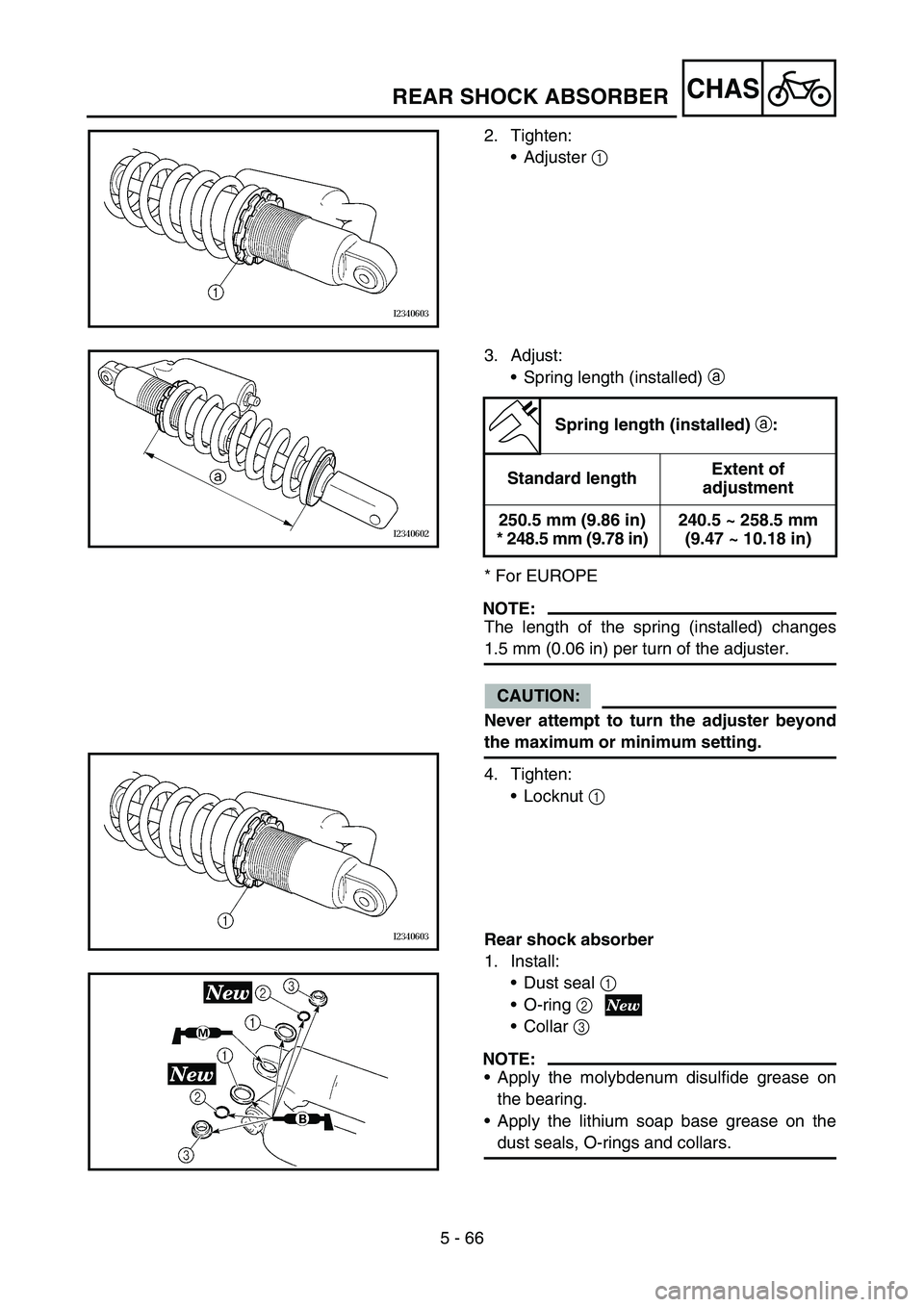

CHASREAR SHOCK ABSORBER
2. Tighten:
Adjuster 1
3. Adjust:
Spring length (installed) a
* For EUROPE
NOTE:
The length of the spring (installed) changes
1.5 mm (0.06 in) per turn of the adjuster.
CAUTION:
Never attempt to turn the adjuster beyond
the maximum or minimum setting.
4. Tighten:
Locknut 1
Rear shock absorber
1. Install:
Dust seal 1
O-ring 2
Collar 3
NOTE:
Apply the molybdenum disulfide grease on
the bearing.
Apply the lithium soap base grease on the
dust seals, O-rings and collars.
Spring length (installed)
a:
Standard lengthExtent of
adjustment
250.5 mm (9.86 in)
* 248.5 mm (9.78 in)240.5 ~ 258.5 mm
(9.47 ~ 10.18 in)

5 - 66
CHAS
2. Festziehen:
Federvorspannring
1
3. Einstellen:
Einbaulänge
a der Feder
* EUROPE
HINWEIS:
Die Einbaulänge der Feder ändert
sich um 1,5 mm (0,06 in) pro Umdre-
hung des Federvorspannrings.
ACHTUNG:
Den Einstellmechanismus nie
über die Minimal- oder Maximal-
einstellung hinausdrehen.
Einbaulänge a der
Feder:
Standard-Länge Einstellbereich
250,5 mm
(9,86 in)
* 248,5 mm
(9,78 in)240,5–258,5 mm
(9,47–10,18 in)
4. Festziehen:
Sicherungsmutter
1
Federbein
1. Montieren:
Staubschutzring
1
O-Ring
2
Distanzhülse
3
HINWEIS:
Molybdändisulfidfett auf das Lager
auftragen.
Die Staubschutzringe, O-Ringe
und Distanzhülsen mit Lithiumsei-
fenfett bestreichen.
2. Serrer:
Dispositif de réglage 1
3. Régler:
Longueur du ressort (monté) a
* EUROPE
N.B.:
La longueur du ressort (monté) change
de 1,5 mm (0,06 in) par tour du dispositif
de réglage.
ATTENTION:
Ne jamais forcer le dispositif de
réglage au-delà des limites maximum
ou minimum.
Longueur du ressort
(monté) a:
Longueur stan-
dardPlage de réglage
250,5 mm
(9,86 in)
* 248,5 mm
(9,78 in)240,5 à 258,5 mm
(9,47 à 10,18 in)
4. Serrer:
Contre-écrou 1
Amortisseur arrière
1. Monter:
Joint antipoussière 1
Joint torique 2
Entretoise épaulée 3
N.B.:
Appliquer de la graisse au bisulfure de
molybdène sur le roulement.
Appliquer de la graisse à savon de
lithium sur les joints antipoussière, les
joints toriques et les entretoises épau-
lées.
2. Serrare:
Dispositivo di regolazione 1
3. Regolare:
Lunghezza della molla (installata)
a
* EUROPE
NOTA:
La lunghezza della molla (installata)
varia di 1,5 mm (0,06 in) per ogni rota-
zione del dispositivo di regolazione.
ATTENZIONE:
Non tentare mai di ruotare il disposi-
tivo oltre il livello di regolazione
minimo o massimo.
Lunghezza della molla
(installata) a:
Lunghezza stan-
dardEntità della
regolazione
250,5 mm
(9,86 in)
* 248,5 mm
(9,78 in)240,5 ~ 258,5 mm
(9,47 ~ 10,18 in)
4. Serrare:
Controdado 1
Ammortizzatore posteriore
1. Installare:
Guarnizione parapolvere 1
Guarnizione circolare 2
Collarino 3
NOTA:
Applicare il grasso al disolfuro di
molibdeno sul cuscinetto.
Applicare grasso a base di sapone di
litio sulle guarnizioni parapolvere, sulle
guarnizioni circolari e sui collarini.
AMORTISSEUR ARRIERE
FEDERBEIN
AMMORTIZZATORE POSTERIORE

5 - 67
CHASREAR SHOCK ABSORBER
2. Install:
Bushing 1
Collar 2
Dust seal 3
NOTE:
Apply the molybdenum disulfide grease on
the bearing.
Apply the lithium soap base grease on the
bushing, collars and dust seals.
Install the dust seals with their lips facing out-
ward.
3. Install:
Rear shock absorber
4. Install:
Bolt (rear shock absorber-frame) 1
Nut (rear shock absorber-frame) 2
NOTE:
Apply the molybdenum disulfide grease on the
bolt.
5. Install:
Bolt (rear shock absorber-relay arm) 1
Nut (rear shock absorber-relay arm) 2
NOTE:
Apply the molybdenum disulfide grease on the
bolt.
T R..56 Nm (5.6 m · kg, 40 ft · lb)
T R..53 Nm (5.3 m · kg, 38 ft · lb)
6. Install:
Rear frame 1
Bolt [rear frame (upper)] 2
Bolt [rear frame (lower)] 3
T R..32 Nm (3.2 m · kg, 23 ft · lb)
T R..29 Nm (2.9 m · kg, 21 ft · lb)
7. Tighten:
Screw (air filter joint) 1
T R..3 Nm (0.3 m · kg, 2.2 ft · lb)

5 - 67
CHAS
2. Montieren:
Buchse
1
Distanzhülse
2
Staubschutzring
3
HINWEIS:
Molybdändisulfidfett auf das Lager
auftragen.
Die Buchsen, Distanzhülsen und
Staubschutzringe mit Lithiumsei-
fenfett bestreichen.
Den Staubschutzring so einbauen,
daß die Dichtlippen nach außen
gerichtet sind.
3. Montieren:
Federbein
4. Montieren:
Schraube (Federbein und
Rahmen)
1
Mutter (Federbein und Rah-
men)
2
HINWEIS:
Molybdändisulfidfett auf die Schraube
auftragen.
5. Montieren:
Schraube (Federbein und
Umlenkhebel)
1
Mutter (Federbein und
Umlenkhebel)
2
HINWEIS:
Molybdändisulfidfett auf die Schraube
auftragen.
T R..56 Nm (5,6 m · kg, 40 ft · lb)
T R..53 Nm (5,3 m · kg, 38 ft · lb)
6. Montieren:
Rahmenheck
1
Rahmenheck-Schraube
(oben)
2
Rahmenheck-Schraube
(unten)
3
T R..32 Nm (3,2 m · kg, 23 ft · lb)
T R..29 Nm (2,9 m · kg, 21 ft · lb)
7. Festziehen:
Schraube (Vergasereinlaß-
Anschluß)
1
T R..3 Nm (0,3 m · kg, 2,2 ft · lb)
2. Monter:
Bague 1
Entretoise épaulée 2
Joint antipoussière 3
N.B.:
Appliquer de la graisse au bisulfure de
molybdène sur le roulement.
Appliquer de la graisse à savon de
lithium sur la bague, les entretoises
épaulées et les joints antipoussière.
Monter les joints antipoussière avec
les lèvres dirigées vers l’extérieur.
3. Monter:
Amortisseur arrière
4. Monter:
Boulon (amortisseur arrière -
cadre) 1
Ecrou (amortisseur arrière -
cadre) 2
N.B.:
Appliquer de la graisse au bisulfure de
molybdène sur le boulon.
T R..56 Nm (5,6 m · kg, 40 ft · lb)
5. Monter:
Boulon (amortisseur arrière –
bras relais) 1
Ecrou (amortisseur arrière – bras
relais) 2
N.B.:
Appliquer de la graisse au bisulfure de
molybdène sur le boulon.
T R..53 Nm (5,3 m · kg, 38 ft · lb)
6. Monter:
Cadre arrière 1
Boulon [cadre arrière (supérieur)]
2
Boulon [cadre arrière (inférieur)]
3
T R..32 Nm (3,2 m · kg, 23 ft · lb)
T R..29 Nm (2,9 m · kg, 21 ft · lb)
7. Serrer:
Vis (conduit d’admission d’air)
1
T R..3 Nm (0,3 m · kg, 2,2 ft · lb)
2. Installare:
Bussola 1
Collarino 2
Guarnizione parapolvere 3
NOTA:
Applicare il grasso al disolfuro di
molibdeno sul cuscinetto.
Applicare grasso a base di sapone di
litio sulla bussola, sui collarini e sulle
guarnizioni parapolvere.
Installare le guarnizioni parapolvere
con i labbri rivolti verso l’esterno.
3. Installare:
Ammortizzatore posteriore
4. Installare:
Bullone (ammortizzatore poste-
riore-telaio) 1
Dado (ammortizzatore posteriore-
telaio) 2
NOTA:
Applicare il grasso al disolfuro di molib-
deno sul bullone.
T R..56 Nm (5,6 m · kg, 40 ft · lb)
5. Installare:
Bullone (ammortizzatore poste-
riore-braccio di rinvio) 1
Dado (ammortizzatore posteriore-
braccio di rinvio) 2
NOTA:
Applicare il grasso al disolfuro di molib-
deno sul bullone.
T R..53 Nm (5,3 m · kg, 38 ft · lb)
6. Installare:
Telaio posteriore 1
Bullone [telaio posteriore (supe-
riore)] 2
Bullone [telaio posteriore (infe-
riore)] 3
T R..32 Nm (3,2 m · kg, 23 ft · lb)
T R..29 Nm (2,9 m · kg, 21 ft · lb)
7. Serrare:
Vite (giunto del filtro dell’aria)
1
T R..3 Nm (0,3 m · kg, 2,2 ft · lb)
AMORTISSEUR ARRIERE
FEDERBEIN
AMMORTIZZATORE POSTERIORE

6 - 1
–+ELECELECTRICAL COMPONENTS AND WIRING DIAGRAM
EC600000
ELECTRICAL
EC610000
ELECTRICAL COMPONENTS AND WIRING DIAGRAM
EC611000
ELECTRICAL COMPONENTS
1Engine stop switch
2Throttle position sensor
3Neutral switch
4CDI magneto
5Ignition coil
6Spark plug
7CDI unitCOLOR CODE
B ...................... Black
Br .................... Brown
G ..................... Green
L ...................... Blue
O ..................... Orange
P ...................... Pink
R ..................... Red
Sb.................... Sky blue
EC612000
WIRING DIAGRAM
71
5
62
3
4
B/WB/W
B/L
B/Y
SbSb
G/B
LYLY
P
B
B
B
B
G
O
WR
P
GW
R PP
B Br W
W
B/YGBr
G RR
OB Sb Sb Y
Y
WY
W
GG
B
PP
Br BrR R
OL
B SbY LL
B/L B/WB/W G/B
B B
B/L L Sb
B/L
G/B
G/BB/Y
B/Y
B/W
O B/W
BrBr
W ..................... White
Y ...................... Yellow
B/L ................... Black/Blue
B/W .................. Black/White
B/Y ................... Black/Yellow
G/B................... Green/Black
L/W .................. Blue/White
R/W .................. Red/White
