4-66

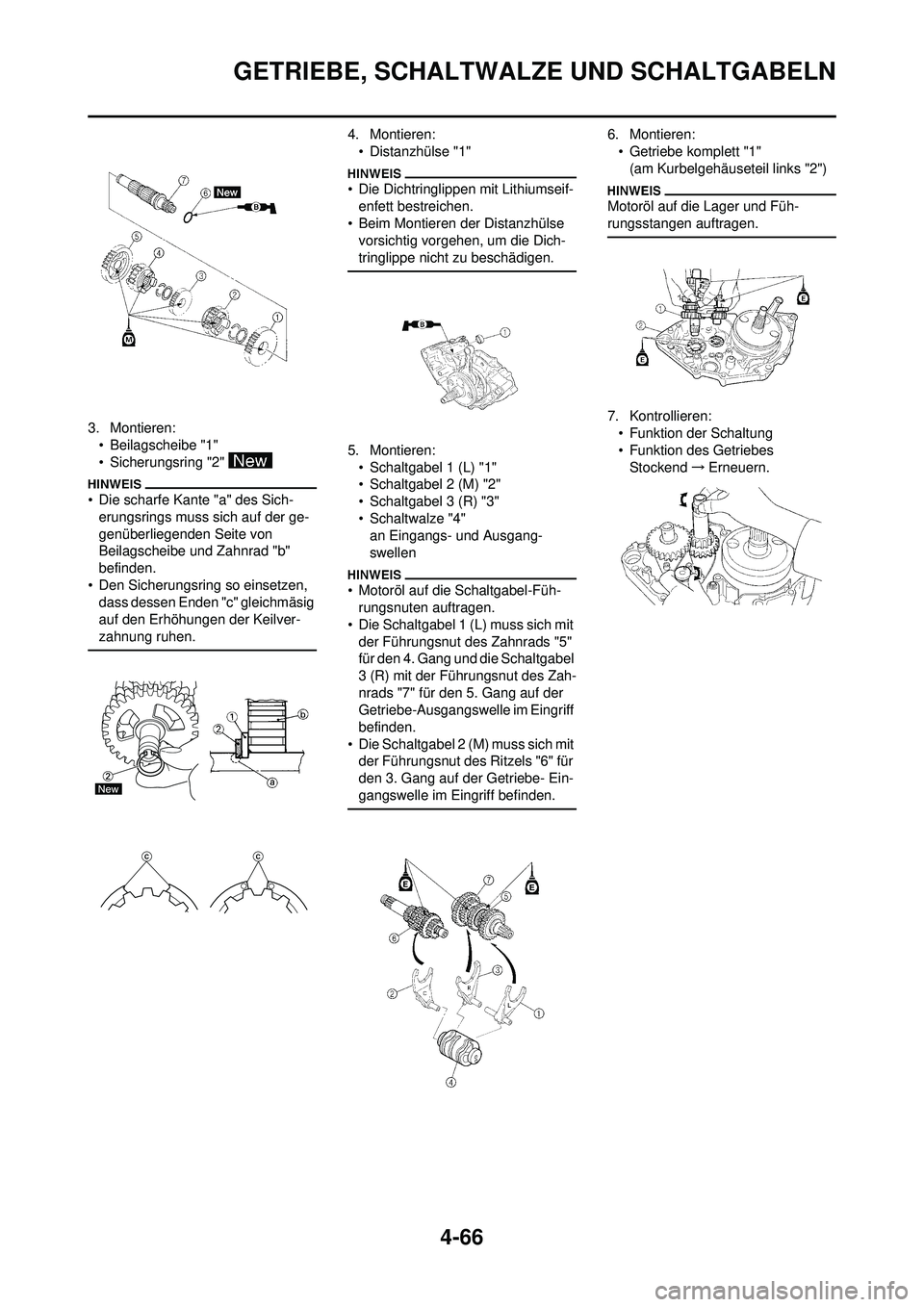

GETRIEBE, SCHALTWALZE UND SCHALTGABELN
3. Montieren:• Beilagscheibe "1"
• Sicherungsring "2"
• Die scharfe Kante "a" des Sich-
erungsrings muss sich auf der ge-
genüberliegenden Seite von
Beilagscheibe und Zahnrad "b"
befinden.
• Den Sicherungsring so einsetzen, dass dessen Enden "c" gleichmäsig
auf den Erhöhungen der Keilver-
zahnung ruhen.
4. Montieren:
• Distanzhülse "1"
• Die Dichtringlippen mit Lithiumseif-enfett bestreichen.
• Beim Montieren der Distanzhülse vorsichtig vorgehen, um die Dich-
tringlippe nicht zu beschädigen.
5. Montieren:
• Schaltgabel 1 (L) "1"
• Schaltgabel 2 (M) "2"
• Schaltgabel 3 (R) "3"
• Schaltwalze "4"an Eingangs- und Ausgang-
swellen
• Motoröl auf die Schaltgabel-Füh-rungsnuten auftragen.
• Die Schaltgabel 1 (L) muss sich mit der Führungsnut des Zahnrads "5"
für den 4. Gang und die Schaltgabel
3 (R) mit der Führungsnut des Zah-
nrads "7" für den 5. Gang auf der
Getriebe-Ausgangswelle im Eingriff
befinden.
• Die Schaltgabel 2 (M) muss sich mit der Führungsnut des Ritzels "6" für
den 3. Gang auf der Getriebe- Ein-
gangswelle im Eingriff befinden.
6. Montieren:
• Getriebe komplett "1"(am Kurbelgehäuseteil links "2")
Motoröl auf die Lager und Füh-
rungsstangen auftragen.
7. Kontrollieren:• Funktion der Schaltung
• Funktion des Getriebes
Stockend →Erneuern.

5-1
VORDER- UND HINTERRAD

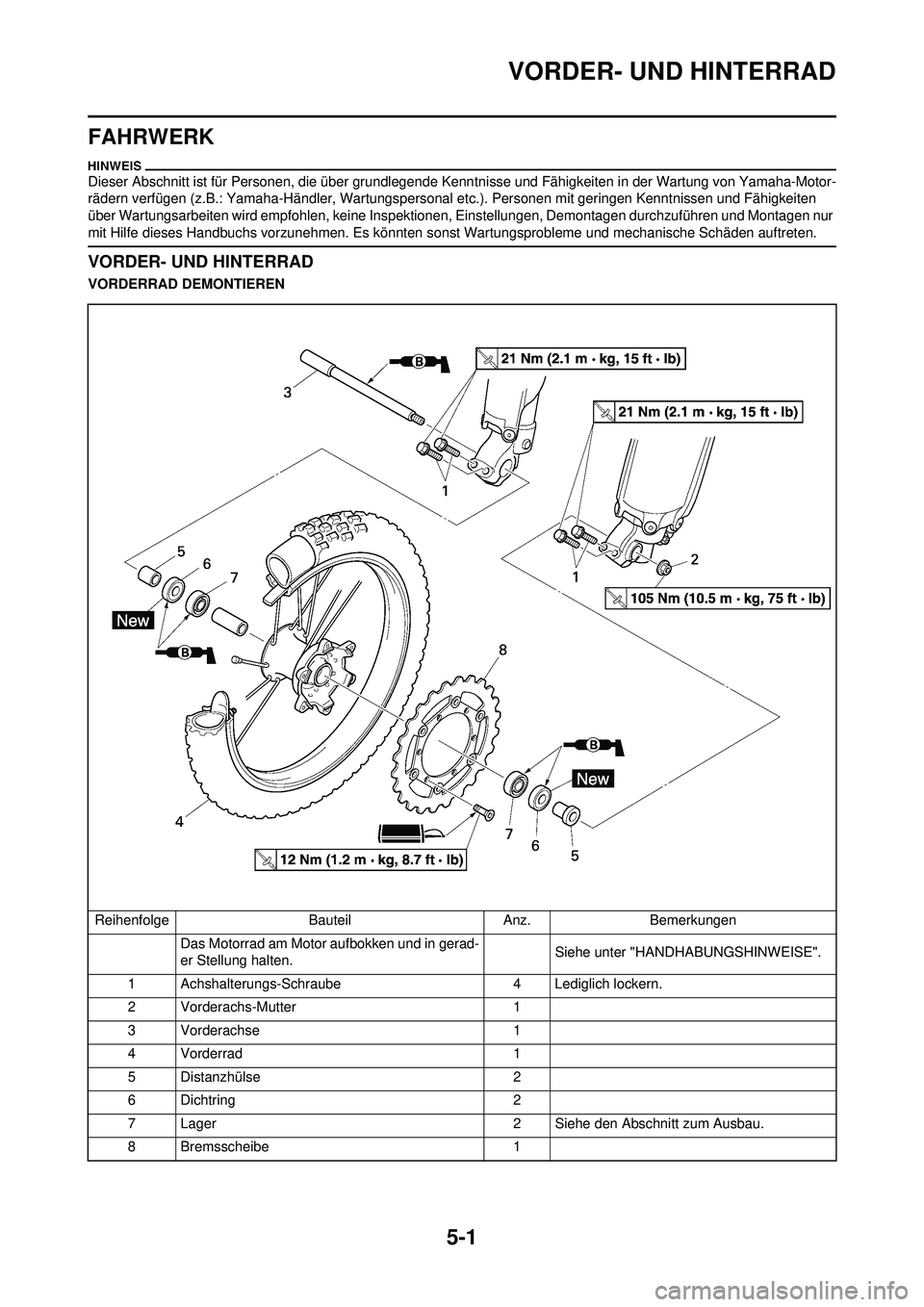

FAHRWERK
Dieser Abschnitt ist für Personen, die über grundlegende Kenntnisse und Fähigkeiten in der Wartung von Yamaha-Motor-
rädern verfügen (z.B.: Yamaha-Händler, Wartungspersonal etc.). Personen mit geringen Kenntnissen und Fähigkeiten
über Wartungsarbeiten wird empfohlen, keine Inspektionen, Einstellungen, Demontagen durchzuführen und Montagen nur
mit Hilfe dieses Handbuchs vorzunehmen. Es könnten s onst Wartungsprobleme und mechanische Schäden auftreten.
VORDER- UND HINTERRAD
VORDERRAD DEMONTIEREN
Reihenfolge BauteilAnz.Bemerkungen
Das Motorrad am Motor aufbokken und in gerad-
er Stellung halten. Siehe unter "HANDHABUNGSHINWEISE".
1 Achshalterungs-Schraube 4 Lediglich lockern.
2 Vorderachs-Mutter 1
3 Vorderachse 1
4 Vorderrad 1
5 Distanzhülse 2
6 Dichtring 2
7 Lager 2 Siehe den Abschnitt zum Ausbau.
8 Bremsscheibe 1

5-2
VORDER- UND HINTERRAD

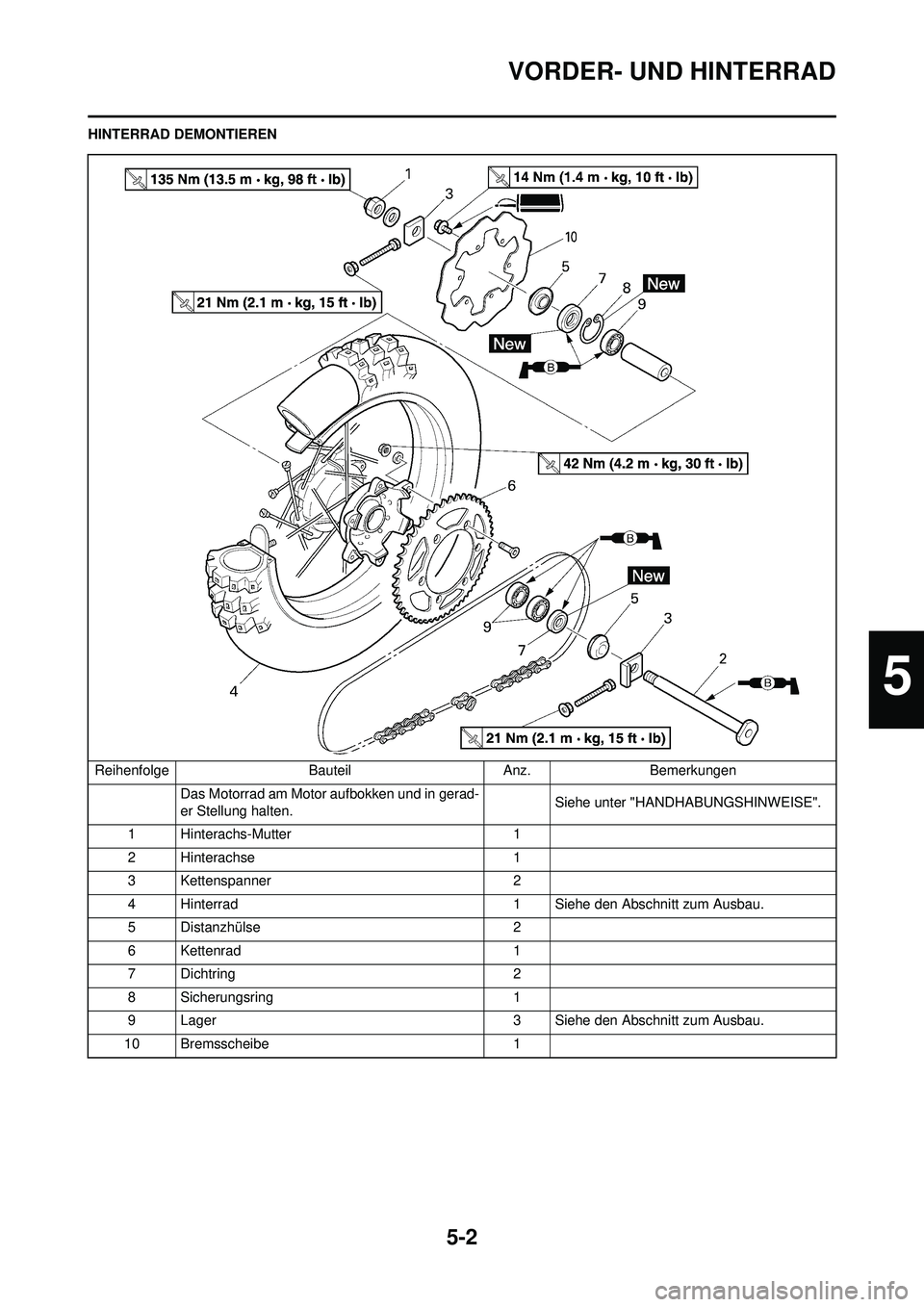

HINTERRAD DEMONTIERENReihenfolge BauteilAnz.Bemerkungen
Das Motorrad am Motor aufbokken und in gerad-
er Stellung halten. Siehe unter "HANDHABUNGSHINWEISE".
1 Hinterachs-Mutter 1
2 Hinterachse 1
3 Kettenspanner 2
4 Hinterrad 1 Siehe den Abschnitt zum Ausbau.
5 Distanzhülse 2
6 Kettenrad 1
7 Dichtring 2
8 Sicherungsring 1
9 Lager 3 Siehe den Abschnitt zum Ausbau.
10 Bremsscheibe 1
5

5-3
VORDER- UND HINTERRAD

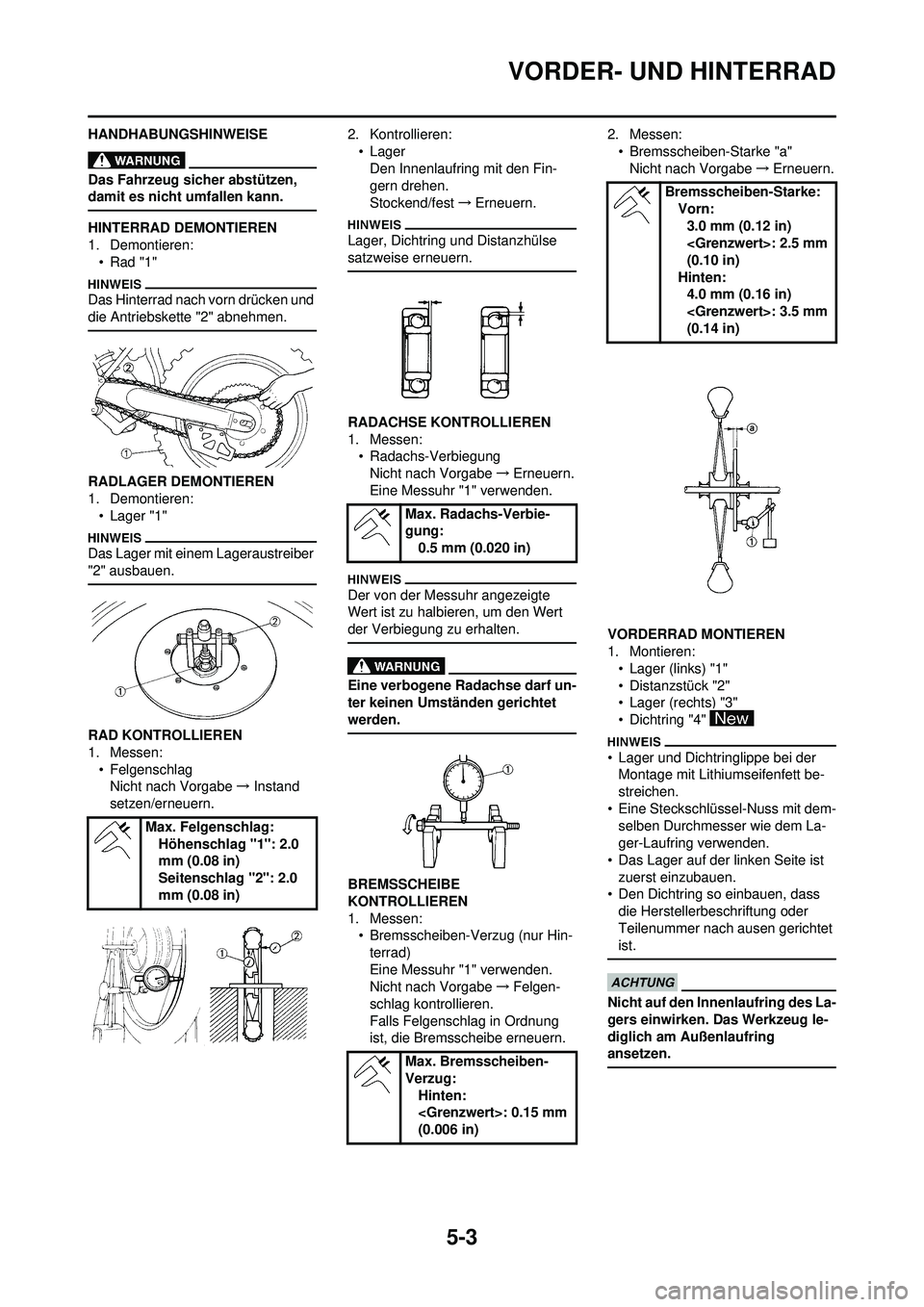

HANDHABUNGSHINWEISE
Das Fahrzeug sicher abstützen,
damit es nicht umfallen kann.
HINTERRAD DEMONTIEREN
1. Demontieren:•Rad "1"
Das Hinterrad nach vorn drücken und
die Antriebskette "2" abnehmen.
RADLAGER DEMONTIEREN
1. Demontieren:• Lager "1"
Das Lager mit einem Lageraustreiber
"2" ausbauen.
RAD KONTROLLIEREN
1. Messen:
• FelgenschlagNicht nach Vorgabe → Instand
setzen/erneuern. 2. Kontrollieren:
• LagerDen Innenlaufring mit den Fin-
gern drehen.
Stockend/fest →Erneuern.
Lager, Dichtring und Distanzhülse
satzweise erneuern.
RADACHSE KONTROLLIEREN
1. Messen:
• Radachs-VerbiegungNicht nach Vorgabe →Erneuern.
Eine Messuhr "1" verwenden.
Der von der Messuhr angezeigte
Wert ist zu halbieren, um den Wert
der Verbiegung zu erhalten.
Eine verbogene Radachse darf un-
ter keinen Umständen gerichtet
werden.
BREMSSCHEIBE
KONTROLLIEREN
1. Messen: • Bremsscheiben-Verzug (nur Hin-terrad)
Eine Messuhr "1" verwenden.
Nicht nach Vorgabe →Felgen-
schlag kontrollieren.
Falls Felgenschlag in Ordnung
ist, die Bremsscheibe erneuern. 2. Messen:
• Bremsscheiben-Starke "a"Nicht nach Vorgabe →Erneuern.
VORDERRAD MONTIEREN
1. Montieren: • Lager (links) "1"
• Distanzstück "2"
• Lager (rechts) "3"
• Dichtring "4"
• Lager und Dichtringlippe bei der Montage mit Lithiumseifenfett be-
streichen.
• Eine Steckschlüssel-Nuss mit dem-
selben Durchmesser wie dem La-
ger-Laufring verwenden.
• Das Lager auf der linken Seite ist
zuerst einzubauen.
• Den Dichtring so einbauen, dass die Herstellerbeschriftung oder
Teilenummer nach ausen gerichtet
ist.
Nicht auf den Innenlaufring des La-
gers einwirken. Das Werkzeug le-
diglich am Außenlaufring
ansetzen.
Max. Felgenschlag:
Höhenschlag "1": 2.0
mm (0.08 in)
Seitenschlag "2": 2.0
mm (0.08 in)
Max. Radachs-Verbie-
gung:0.5 mm (0.020 in)
Max. Bremsscheiben-
Verzug: Hinten:
: 0.15 mm
(0.006 in)
Bremsscheiben-Starke: Vorn:
3.0 mm (0.12 in)
: 2.5 mm
(0.10 in)
Hinten: 4.0 mm (0.16 in)
: 3.5 mm
(0.14 in)

5-4
VORDER- UND HINTERRAD

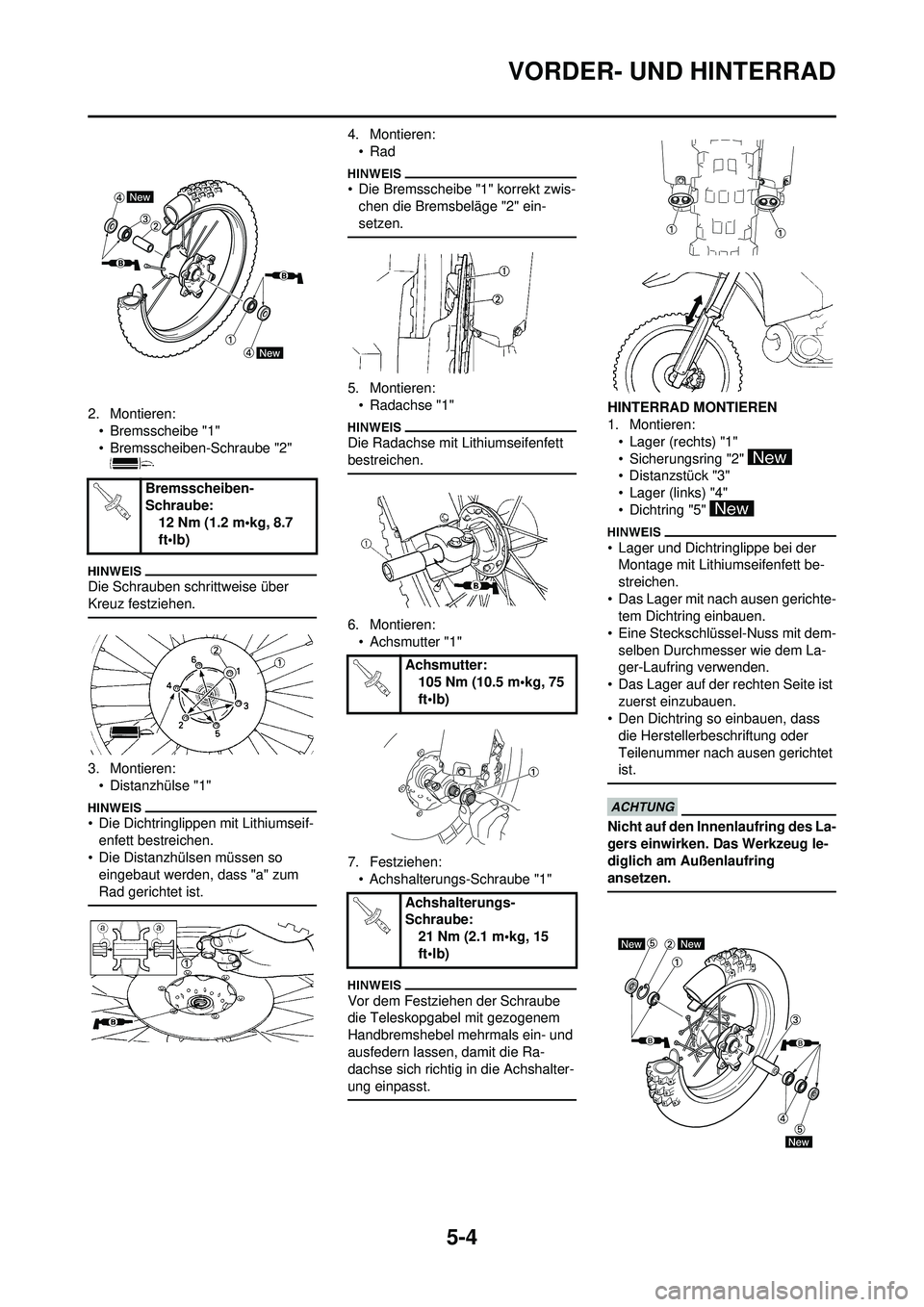

2. Montieren:• Bremsscheibe "1"
• Bremsscheiben-Schraube "2"
Die Schrauben schrittweise über
Kreuz festziehen.
3. Montieren:• Distanzhülse "1"
• Die Dichtringlippen mit Lithiumseif-enfett bestreichen.
• Die Distanzhülsen müssen so
eingebaut werden, dass "a" zum
Rad gerichtet ist.
4. Montieren:•Rad
• Die Bremsscheibe "1" korrekt zwis-chen die Bremsbeläge "2" ein-
setzen.
5. Montieren:• Radachse "1"
Die Radachse mit Lithiumseifenfett
bestreichen.
6. Montieren:• Achsmutter "1"
7. Festziehen: • Achshalterungs-Schraube "1"
Vor dem Festziehen der Schraube
die Teleskopgabel mit gezogenem
Handbremshebel mehrmals ein- und
ausfedern lassen, damit die Ra-
dachse sich richtig in die Achshalter-
ung einpasst.
HINTERRAD MONTIEREN
1. Montieren:• Lager (rechts) "1"
• Sicherungsring "2"
• Distanzstück "3"
• Lager (links) "4"
• Dichtring "5"
• Lager und Dichtringlippe bei der Montage mit Lithiumseifenfett be-
streichen.
• Das Lager mit nach ausen gerichte- tem Dichtring einbauen.
• Eine Steckschlüssel-Nuss mit dem-
selben Durchmesser wie dem La-
ger-Laufring verwenden.
• Das Lager auf der rechten Seite ist
zuerst einzubauen.
• Den Dichtring so einbauen, dass die Herstellerbeschriftung oder
Teilenummer nach ausen gerichtet
ist.
Nicht auf den Innenlaufring des La-
gers einwirken. Das Werkzeug le-
diglich am Außenlaufring
ansetzen.
Bremsscheiben-
Schraube:
12 Nm (1.2 m•kg, 8.7
ft•lb)
Achsmutter:105 Nm (10.5 m•kg, 75
ft•lb)
Achshalterungs-
Schraube: 21 Nm (2.1 m•kg, 15
ft•lb)

5-5
VORDER- UND HINTERRAD
2. Montieren:• Bremsscheibe "1"
• Bremsscheiben-Schraube "2"
Die Schrauben schrittweise über
Kreuz festziehen.
3. Montieren:• Kettenrad "1"
• Kettenrad-Schraube "2"
• Kettenrad-Beilagscheibe "3"
• Kettenrad-Mutter "4"
Die Muttern schrittweise über Kreuz
festziehen.
4. Montieren:• Distanzhülse "1"
Die Dichtringlippen mit Lithiumseifen-
fett bestreichen.
5. Montieren:
•Rad
Die Bremsscheibe "1" korrekt zwisch-
en die Bremsbeläge "2" einsetzen.
6. Montieren:• Antriebskette "1"
Das Rad "2" nach vorn drücken und
die Antriebskette aufspannen.
7. Montieren:• Kettenspanner links "1"
• Radachse "2"
• Den Kettenspanner links montieren und dann die Radachse von der
linken Seite her durchstekken.
• Die Radachse mit Lithiumseifenfett bestreichen.
8. Montieren:• Kettenspanner rechts "1"
• Beilagscheibe "2"
• Achsmutter "3"
Die Achsmutter provisorisch anzie-
hen.
9. Einstellung:
• Antriebsketten-Durchhang "a"
Siehe unter "ANTRIEB-
SKETTEN-DURCHHANG EIN-
STELLEN" in KAPITEL 3.
10. Festziehen: • Achsmutter "1"
• Sicherungsmutter "2"
Bremsscheiben-
Schraube:
14 Nm (1.4 m•kg, 10
ft•lb)
Kettenrad-Mutter: 42 Nm (4.2 m•kg, 30
ft•lb)
Antriebsketten-Durch-
hang:50–60 mm (2.0–2.4 in)
Achsmutter: 135 Nm (13.5 m•kg, 98
ft•lb)
Sicherungsmutter: 21 Nm (2.1 m•kg, 15
ft•lb)

5-6
VORDER- UND HINTERRADBREMSEN

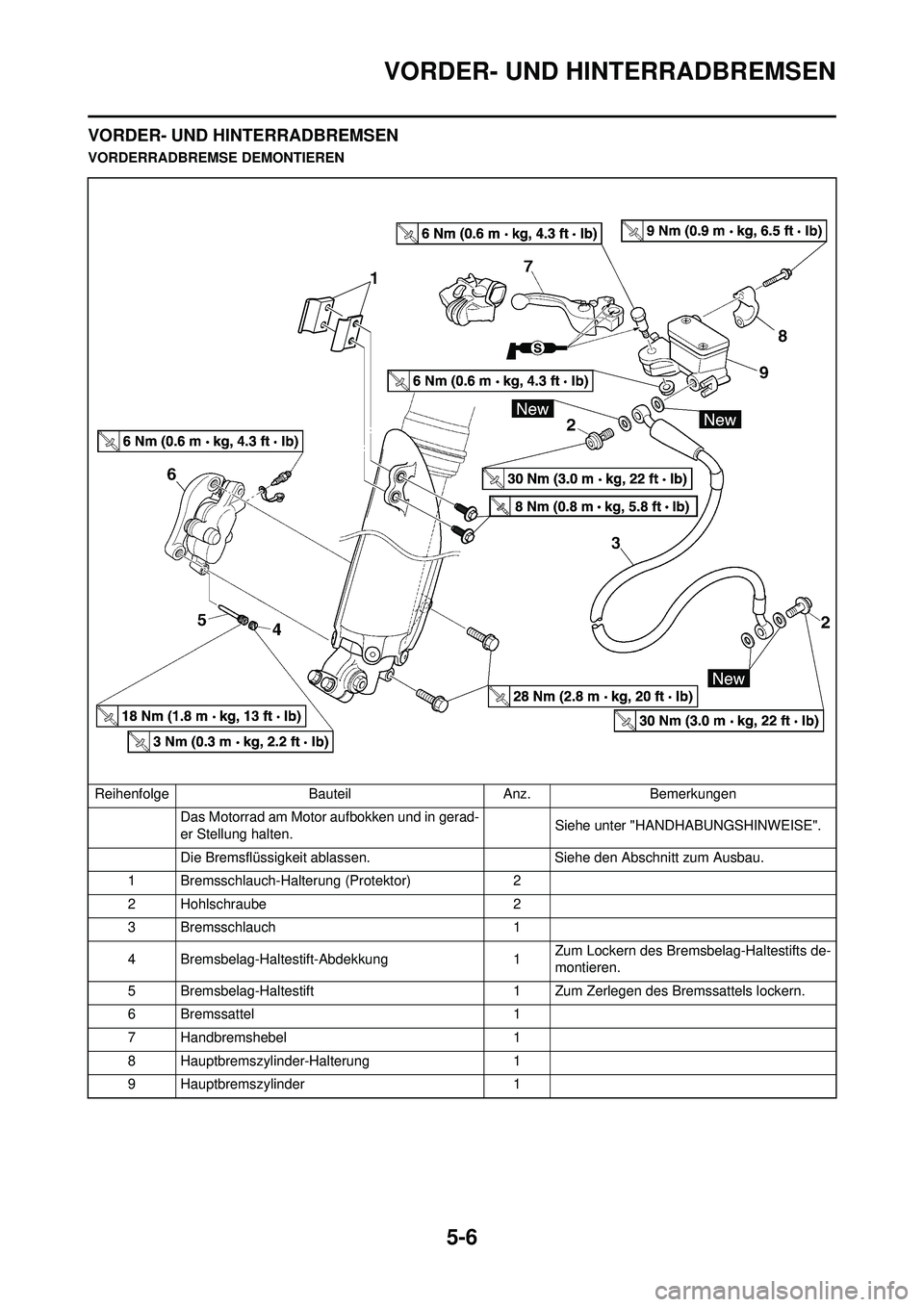

VORDER- UND HINTERRADBREMSEN
VORDERRADBREMSE DEMONTIERENReihenfolge BauteilAnz.Bemerkungen
Das Motorrad am Motor aufbokken und in gerad-
er Stellung halten. Siehe unter "HANDHABUNGSHINWEISE".
Die Bremsflüssigkeit ablassen. Siehe den Abschnitt zum Ausbau.
1 Bremsschlauch-Halterung (Protektor) 2
2 Hohlschraube 2
3 Bremsschlauch 1
4 Bremsbelag-Haltestift-Abdekkung 1Zum Lockern des Bremsbelag-Haltestifts de-
montieren.
5 Bremsbelag-Haltestift 1 Zum Zerlegen des Bremssattels lockern.
6 Bremssattel 1
7 Handbremshebel 1
8 Hauptbremszylinder-Halterung 1
9 Hauptbremszylinder 1

5-7
VORDER- UND HINTERRADBREMSEN

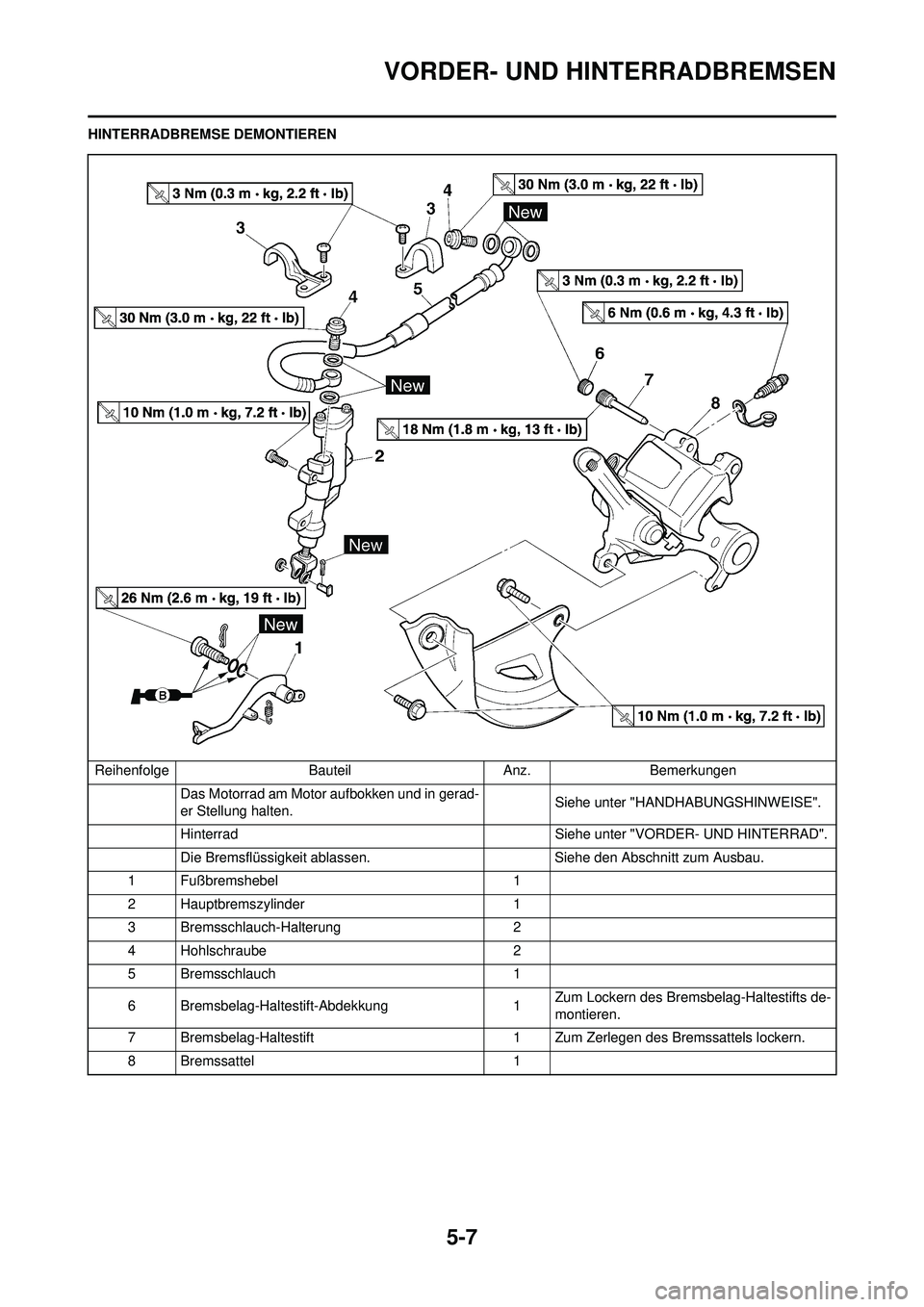

HINTERRADBREMSE DEMONTIERENReihenfolge BauteilAnz.Bemerkungen
Das Motorrad am Motor aufbokken und in gerad-
er Stellung halten. Siehe unter "HANDHABUNGSHINWEISE".
Hinterrad Siehe unter "VORDER- UND HINTERRAD".
Die Bremsflüssigkeit ablassen. Siehe den Abschnitt zum Ausbau.
1 Fußbremshebel 1
2 Hauptbremszylinder 1
3 Bremsschlauch-Halterung 2
4 Hohlschraube 2
5 Bremsschlauch 1
6 Bremsbelag-Haltestift-Abdekkung 1Zum Lockern des Bremsbelag-Haltestifts de-
montieren.
7 Bremsbelag-Haltestift 1 Zum Zerlegen des Bremssattels lockern.
8 Bremssattel 1

5-8
VORDER- UND HINTERRADBREMSEN
BREMSSATTEL ZERLEGENReihenfolge BauteilAnz.Bemerkungen
A. Vorn
B. Hinten
AB
1 Bremsbelag-Haltestift 1 1
2 Scheibenbremsbelag 2 2
3 Scheibenbremsbelag-Träger 1 1
4 Bremskolben 2 1 Siehe den Abschnitt zum Ausbau.
5 Bremskolben-Staubschutzring 2 1 Siehe den Abschnitt zum Ausbau.
6 Bremskolben-Dichtring 2 1 Siehe den Abschnitt zum Ausbau.

5-9
VORDER- UND HINTERRADBREMSEN

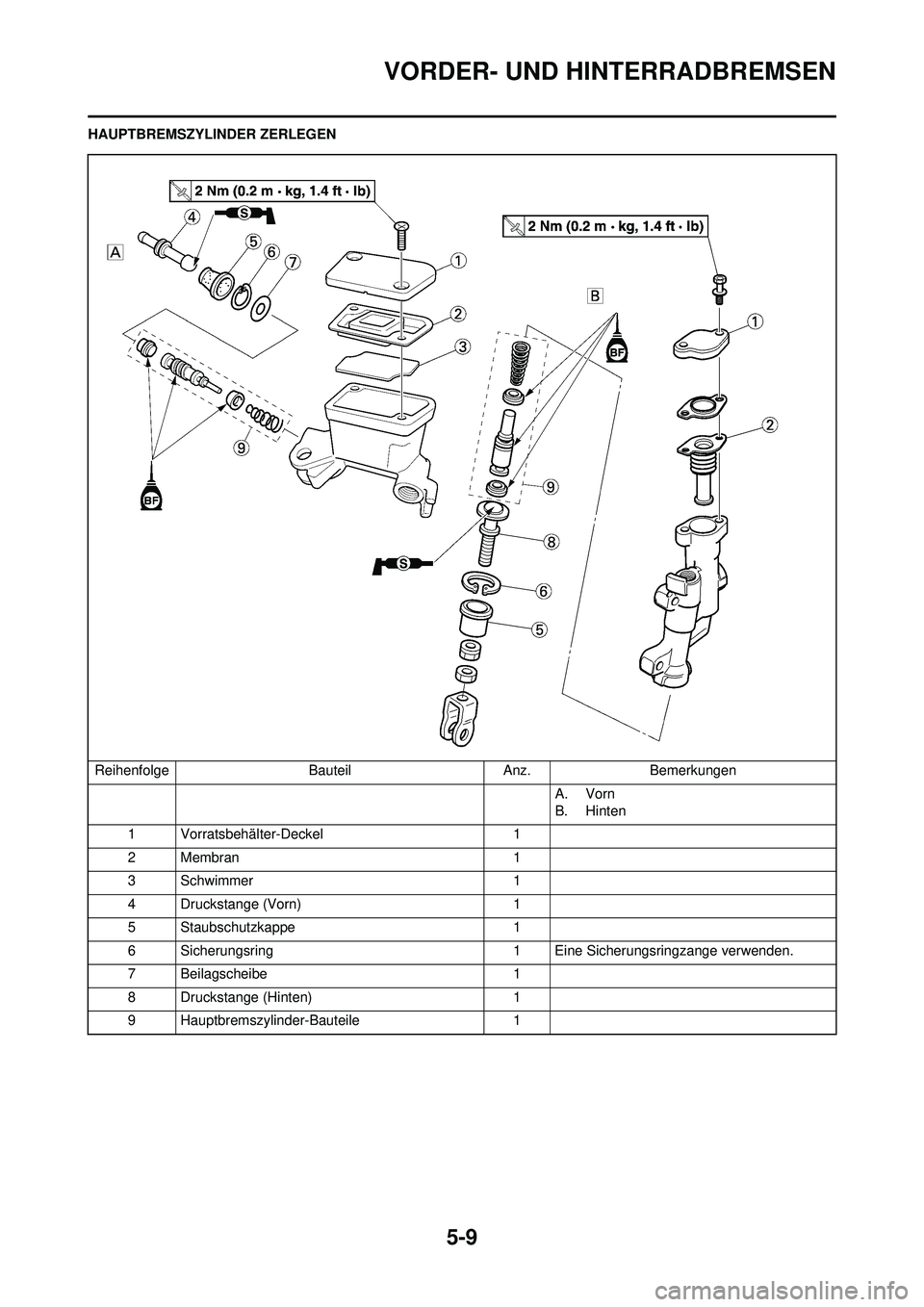

HAUPTBREMSZYLINDER ZERLEGENReihenfolge BauteilAnz.Bemerkungen
A. Vorn
B. Hinten
1 Vorratsbehälter-Deckel 1
2 Membran 1
3 Schwimmer 1
4 Druckstange (Vorn) 1
5 Staubschutzkappe 1
6 Sicherungsring 1 Eine Sicherungsringzange verwenden.
7 Beilagscheibe 1
8 Druckstange (Hinten) 1
9 Hauptbremszylinder-Bauteile 1
