YAMAHA YZ250F 2010 Manuale duso (in Italian)

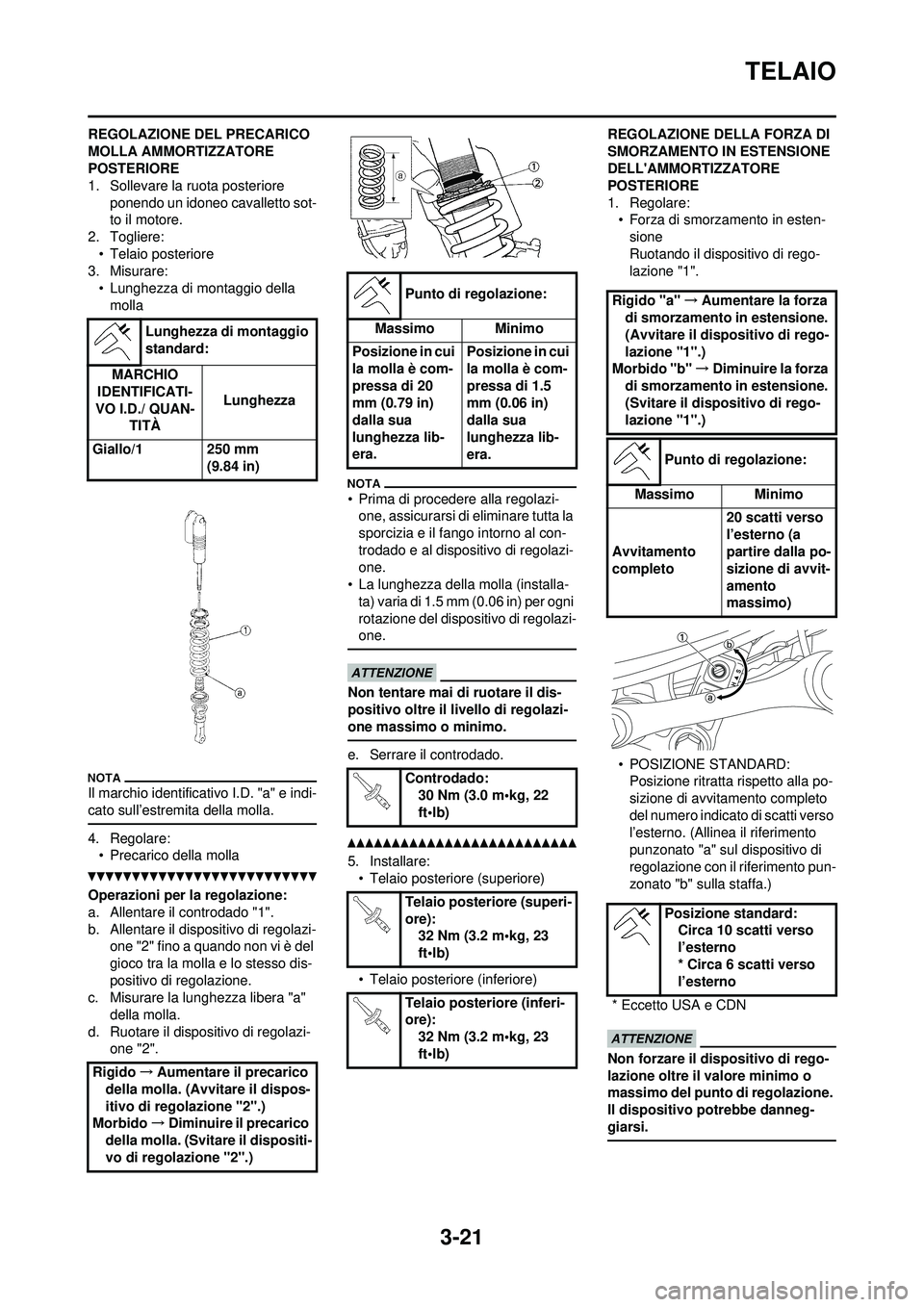

3-21
TELAIO
REGOLAZIONE DEL PRECARICO
MOLLA AMMORTIZZATORE
POSTERIORE
1. Sollevare la ruota posteriore ponendo un idoneo cavalletto sot-
to il motore.
2. Togliere:
• Telaio posteriore
3. Misurare: • Lunghezza di montaggio della
molla
Il marchio identificativo I.D. "a" e indi-
cato sull’estremita della molla.
4. Regolare:• Precarico della molla
Operazioni per la regolazione:
a. Allentare il controdado "1".
b. Allentare il dispositivo di regolazi- one "2" fino a quando non vi è del
gioco tra la molla e lo stesso dis-
positivo di regolazione.
c. Misurare la lunghezza libera "a"
della molla.
d. Ruotare il dispositivo di regolazi- one "2".
• Prima di procedere alla regolazi-one, assicurarsi di eliminare tutta la
sporcizia e il fango intorno al con-
trodado e al dispositivo di regolazi-
one.
• La lunghezza della molla (installa- ta) varia di 1.5 mm (0.06 in) per ogni
rotazione del dispositivo di regolazi-
one.
Non tentare mai di ruotare il dis-
positivo oltre il livello di regolazi-
one massimo o minimo.
e. Serrare il controdado.
5. Installare:• Telaio posteriore (superiore)
• Telaio posteriore (inferiore) REGOLAZIONE DELLA FORZA DI
SMORZAMENTO IN ESTENSIONE
DELL'AMMORTIZZATORE
POSTERIORE
1. Regolare:
• Forza di smorzamento in esten-sione
Ruotando il dispositivo di rego-
lazione "1".
• POSIZIONE STANDARD: Posizione ritratta rispetto alla po-
sizione di avvita mento completo
del numero indicato di scatti verso
l’esterno. (Allinea il riferimento
punzonato "a" sul dispositivo di
regolazione con il riferimento pun-
zonato "b" sulla staffa.)
Non forzare il dispositivo di rego-
lazione oltre il valore minimo o
massimo del punto di regolazione.
Il dispositivo potrebbe danneg-
giarsi.
Lunghezza di montaggio
standard:
MARCHIO
IDENTIFICATI-
VO I.D./ QUAN- TITÀ Lunghezza
Giallo/1 250 mm (9.84 in)
Rigido →Aumentare il precarico
della molla. (Avvitare il dispos-
itivo di regolazione "2".)
Morbido →Diminuire il precarico
della molla. (Svitare il dispositi-
vo di regolazione "2".)
Punto di regolazione:
Massimo Minimo
Posizione in cui
la molla è com-
pressa di 20
mm (0.79 in)
dalla sua
lunghezza lib-
era. Posizione in cui
la molla è com-
pressa di 1.5
mm (0.06 in)
dalla sua
lunghezza lib-
era.
Controdado: 30 Nm (3.0 m•kg, 22
ft•lb)
Telaio posteriore (superi-
ore): 32 Nm (3.2 m•kg, 23
ft•lb)
Telaio posteriore (inferi-
ore): 32 Nm (3.2 m•kg, 23
ft•lb)Rigido "a" → Aumentare la forza
di smorzamento in estensione.
(Avvitare il dispositivo di rego-
lazione "1".)
Morbido "b" →Diminuire la forza
di smorzamento in estensione.
(Svitare il dispositivo di rego-
lazione "1".)
Punto di regolazione:
Massimo Minimo
Avvitamento
completo 20 scatti verso
l’esterno (a
partire dalla po-
sizione di avvit-
amento
massimo)
Posizione standard: Circa 10 scatti verso
l’esterno
* Circa 6 scatti verso
l’esterno
* Eccetto USA e CDN

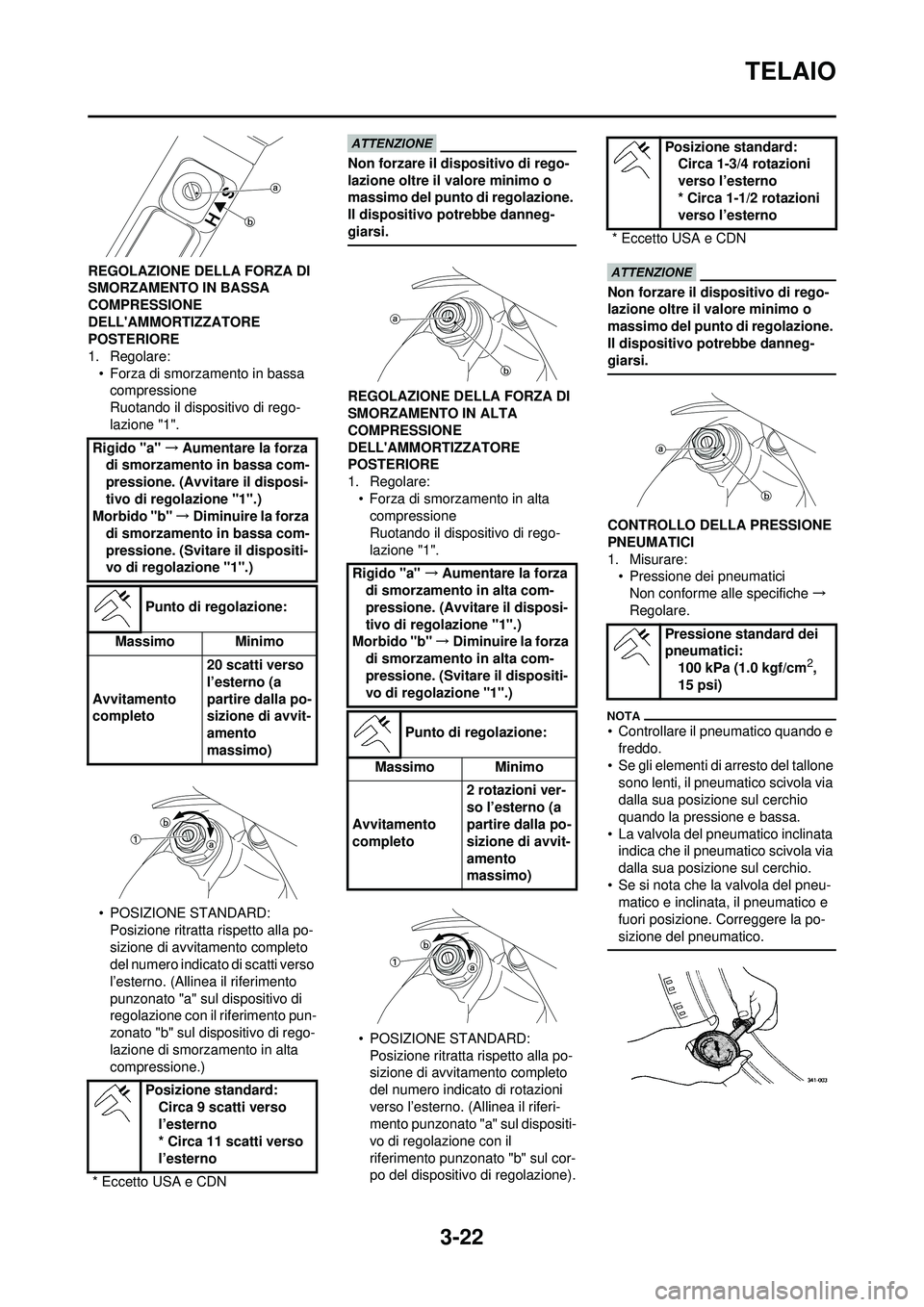

3-22
TELAIO
REGOLAZIONE DELLA FORZA DI
SMORZAMENTO IN BASSA
COMPRESSIONE
DELL'AMMORTIZZATORE
POSTERIORE
1. Regolare:• Forza di smorzamento in bassa compressione
Ruotando il dispositivo di rego-
lazione "1".
• POSIZIONE STANDARD: Posizione ritratta rispetto alla po-
sizione di avvita mento completo
del numero indicato di scatti verso
l’esterno. (Allinea il riferimento
punzonato "a" sul dispositivo di
regolazione con il riferimento pun-
zonato "b" sul dispositivo di rego-
lazione di smorzamento in alta
compressione.)
Non forzare il dispositivo di rego-
lazione oltre il valore minimo o
massimo del punto di regolazione.
Il dispositivo potrebbe danneg-
giarsi.
REGOLAZIONE DELLA FORZA DI
SMORZAMENTO IN ALTA
COMPRESSIONE
DELL'AMMORTIZZATORE
POSTERIORE
1. Regolare:
• Forza di smorzamento in alta compressione
Ruotando il dispositivo di rego-
lazione "1".
• POSIZIONE STANDARD: Posizione ritratta rispetto alla po-
sizione di avvita mento completo
del numero indicato di rotazioni
verso l’esterno. (Allinea il riferi-
mento punzonato "a" sul dispositi-
vo di regolazione con il
riferimento punzonato "b" sul cor-
po del dispositivo di regolazione).
Non forzare il dispositivo di rego-
lazione oltre il valore minimo o
massimo del punto di regolazione.
Il dispositivo potrebbe danneg-
giarsi.
CONTROLLO DELLA PRESSIONE
PNEUMATICI
1. Misurare: • Pressione dei pneumaticiNon conforme alle specifiche →
Regolare.
• Controllare il pneumatico quando e freddo.
• Se gli elementi di arresto del tallone sono lenti, il pneumatico scivola via
dalla sua posizione sul cerchio
quando la pressione e bassa.
• La valvola del pneumatico inclinata indica che il pneumatico scivola via
dalla sua posizione sul cerchio.
• Se si nota che la valvola del pneu- matico e inclinata, il pneumatico e
fuori posizione. Correggere la po-
sizione del pneumatico.
Rigido "a" → Aumentare la forza
di smorzamento in bassa com-
pressione. (Avvitare il disposi-
tivo di regolazione "1".)
Morbido "b" →Diminuire la forza
di smorzamento in bassa com-
pressione. (Svitare il dispositi-
vo di regolazione "1".)
Punto di regolazione:
Massimo Minimo
Avvitamento
completo 20 scatti verso
l’esterno (a
partire dalla po-
sizione di avvit-
amento
massimo)
Posizione standard: Circa 9 scatti verso
l’esterno
* Circa 11 scatti verso
l’esterno
* Eccetto USA e CDN
Rigido "a" →Aumentare la forza
di smorzamento in alta com-
pressione. (Avvitare il disposi-
tivo di regolazione "1".)
Morbido "b" →Diminuire la forza
di smorzamento in alta com-
pressione. (Svitare il dispositi-
vo di regolazione "1".)
Punto di regolazione:
Massimo Minimo
Avvitamento
completo 2 rotazioni ver-
so l’esterno (a
partire dalla po-
sizione di avvit-
amento
massimo)
Posizione standard:
Circa 1-3/4 rotazioni
verso l’esterno
* Circa 1-1/2 rotazioni
verso l’esterno
* Eccetto USA e CDN
Pressione standard dei
pneumatici:100 kPa (1.0 kgf/cm
2,
15 psi)

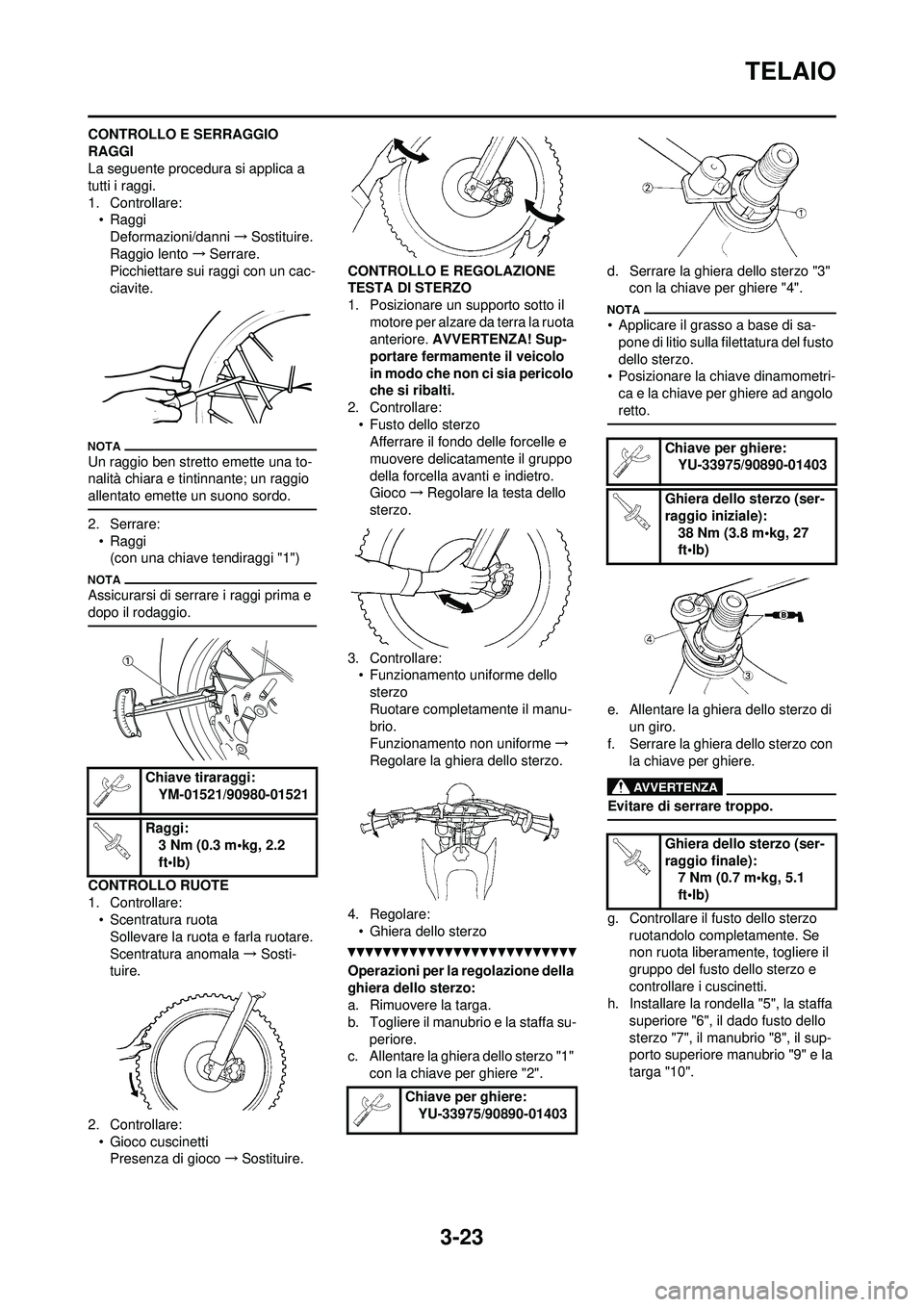

3-23
TELAIO
CONTROLLO E SERRAGGIO
RAGGI
La seguente procedura si applica a
tutti i raggi.
1. Controllare:• RaggiDeformazioni/danni →Sostituire.
Raggio lento →Serrare.
Picchiettare sui raggi con un cac-
ciavite.
Un raggio ben stretto emette una to-
nalità chiara e tintinnante; un raggio
allentato emette un suono sordo.
2. Serrare:
• Raggi(con una chiave tendiraggi "1")
Assicurarsi di serrare i raggi prima e
dopo il rodaggio.
CONTROLLO RUOTE
1. Controllare:• Scentratura ruota
Sollevare la ruota e farla ruotare.
Scentratura anomala → Sosti-
tuire.
2. Controllare: • Gioco cuscinettiPresenza di gioco →Sostituire. CONTROLLO E REGOLAZIONE
TESTA DI STERZO
1. Posizionare un supporto sotto il
motore per alzare da terra la ruota
anteriore. AVVERTENZA! Sup-
portare fermamente il veicolo
in modo che non ci sia pericolo
che si ribalti.
2. Controllare: • Fusto dello sterzoAfferrare il fondo delle forcelle e
muovere delicatamente il gruppo
della forcella avanti e indietro.
Gioco →Regolare la testa dello
sterzo.
3. Controllare: • Funzionamento uniforme dello
sterzo
Ruotare completamente il manu-
brio.
Funzionamento non uniforme →
Regolare la ghiera dello sterzo.
4. Regolare: • Ghiera dello sterzo
Operazioni per la regolazione della
ghiera dello sterzo:
a. Rimuovere la targa.
b. Togliere il manubrio e la staffa su-
periore.
c. Allentare la ghiera dello sterzo "1" con la chiave per ghiere "2". d. Serrare la ghiera dello sterzo "3"
con la chiave per ghiere "4".
• Applicare il grasso a base di sa-pone di litio sulla filettatura del fusto
dello sterzo.
• Posizionare la chiave dinamometri- ca e la chiave per ghiere ad angolo
retto.
e. Allentare la ghiera dello sterzo di un giro.
f. Serrare la ghiera dello sterzo con la chiave per ghiere.
Evitare di serrare troppo.
g. Controllare il fusto dello sterzo ruotandolo completamente. Se
non ruota liberamente, togliere il
gruppo del fusto dello sterzo e
controllare i cuscinetti.
h. Installare la rondella "5", la staffa
superiore "6", il dado fusto dello
sterzo "7", il manubrio "8", il sup-
porto superiore manubrio "9" e la
targa "10".
Chiave tiraraggi:
YM-01521/90980-01521
Raggi: 3 Nm (0.3 m•kg, 2.2
ft•lb)
Chiave per ghiere:
YU-33975/90890-01403
Chiave per ghiere: YU-33975/90890-01403
Ghiera dello sterzo (ser-
raggio iniziale): 38 Nm (3.8 m•kg, 27
ft•lb)
Ghiera dello sterzo (ser-
raggio finale): 7 Nm (0.7 m•kg, 5.1
ft•lb)

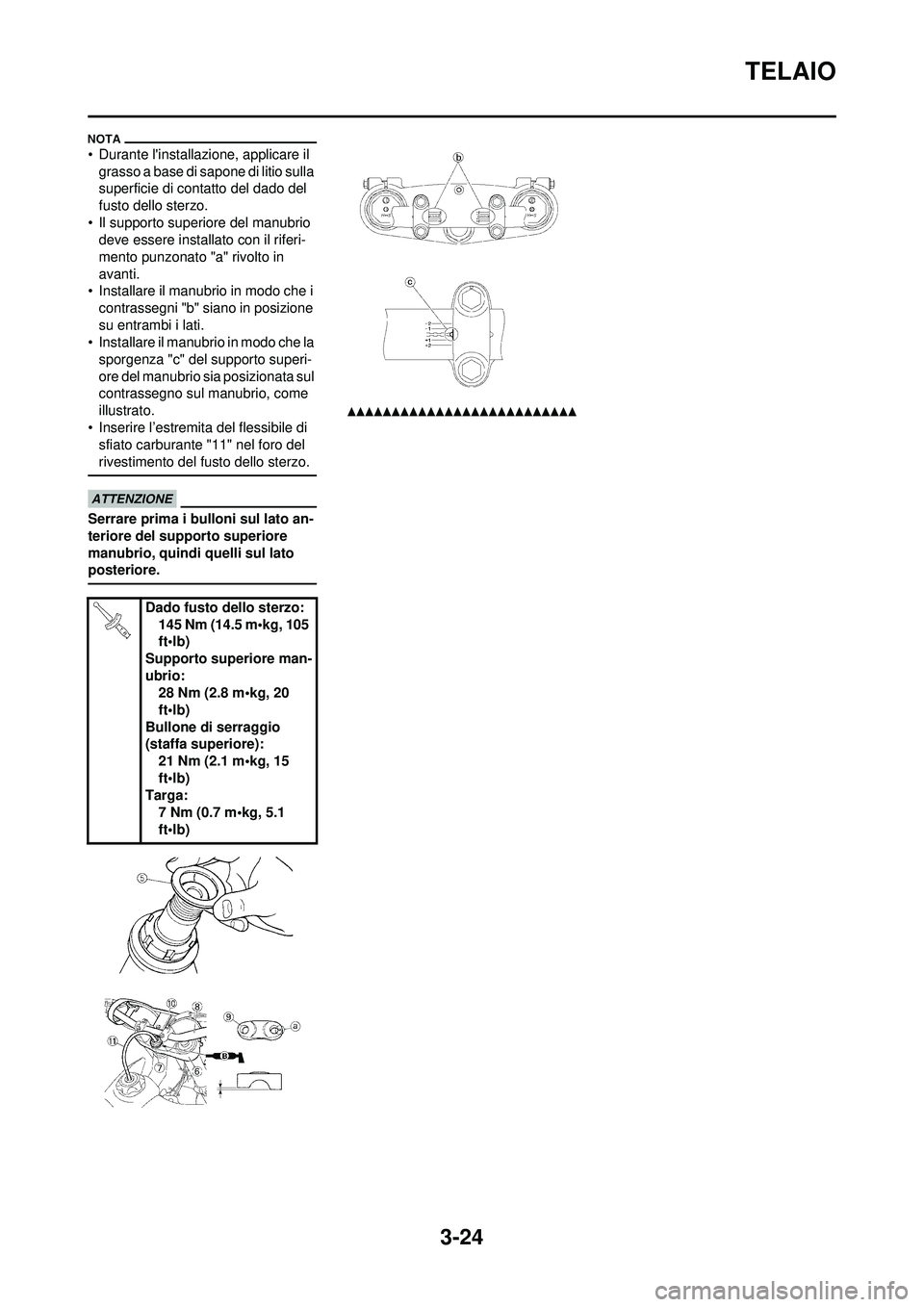

3-24
TELAIO
• Durante l'installazione, applicare il grasso a base di sapone di litio sulla
superficie di contatto del dado del
fusto dello sterzo.
• Il supporto superiore del manubrio deve essere installato con il riferi-
mento punzonato "a" rivolto in
avanti.
• Installare il manubrio in modo che i
contrassegni "b" siano in posizione
su entrambi i lati.
• Installare il manubrio in modo che la
sporgenza "c" del supporto superi-
ore del manubrio sia posizionata sul
contrassegno sul manubrio, come
illustrato.
• Inserire l’estremita del flessibile di sfiato carburante "11" nel foro del
rivestimento del fusto dello sterzo.
Serrare prima i bulloni sul lato an-
teriore del supporto superiore
manubrio, quindi quelli sul lato
posteriore.
Dado fusto dello sterzo: 145 Nm (14.5 m•kg, 105
ft•lb)
Supporto superiore man-
ubrio: 28 Nm (2.8 m•kg, 20
ft•lb)
Bullone di serraggio
(staffa superiore):
21 Nm (2.1 m•kg, 15
ft•lb)
Targa:
7 Nm (0.7 m•kg, 5.1
ft•lb)

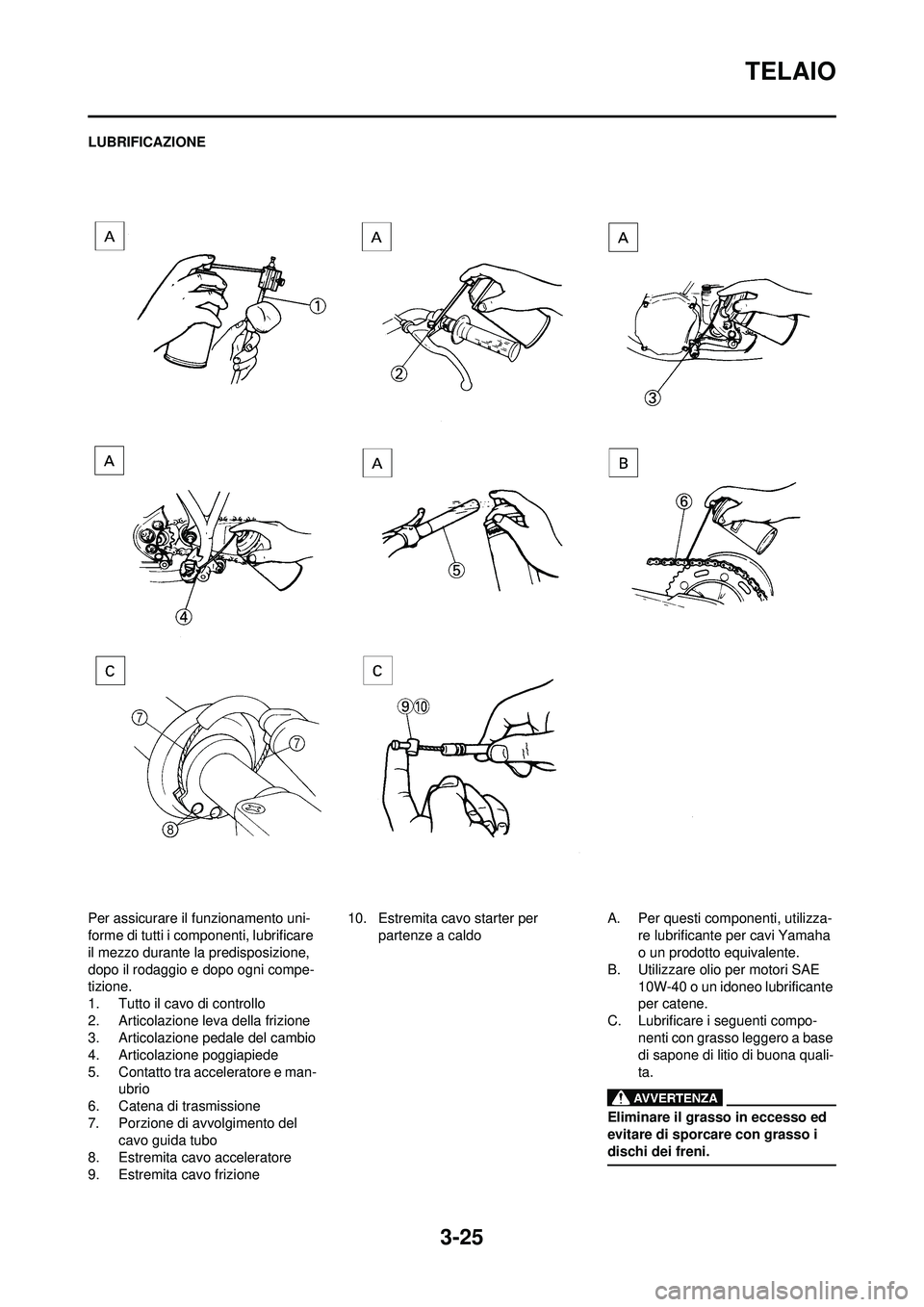

3-25
TELAIO
LUBRIFICAZIONE
Per assicurare il funzionamento uni-
forme di tutti i componenti, lubrificare
il mezzo durante la predisposizione,
dopo il rodaggio e dopo ogni compe-
tizione.
1. Tutto il cavo di controllo
2. Articolazione leva della frizione
3. Articolazione pedale del cambio
4. Articolazione poggiapiede
5. Contatto tra acceleratore e man- ubrio
6. Catena di trasmissione
7. Porzione di avvolgimento del cavo guida tubo
8. Estremita cavo acceleratore
9. Estremita cavo frizione 10. Estremita cavo starter per
partenze a caldo A. Per questi componenti, utilizza-
re lubrificante per cavi Yamaha
o un prodotto equivalente.
B. Utilizzare olio per motori SAE 10W-40 o un idoneo lubrificante
per catene.
C. Lubrificare i seguenti compo- nenti con grasso leggero a base
di sapone di litio di buona quali-
ta.
Eliminare il grasso in eccesso ed
evitare di sporcare con grasso i
dischi dei freni.

3-26
IMPIANTO ELETTRICO
IMPIANTO ELETTRICO
CONTROLLO CANDELE
1. Togliere:• Candela d’accensione
2. Controllare:
• Elettrodo "1"Usura/danni →Sostituire.
• Colore isolatore "2"
In condizioni normali, il colore è
marrone chiaro o medio.
Colore marcatamente diverso →
Controllare lo stato del motore.
Se il motore resta in funzione per
molte ore a velocità ridotta, l’isolatore
della candela si sporca, anche se il
motore e il carburatore sono in buone
condizioni di funzionamento.
3. Misurare: • Distanza elettrodi candela di ac-censione "a"
Utilizzare un calibro per fili metal-
lici o uno spessimetro.
Non conforme alle specifiche →
Regolare la distanza.
4. Se necessario, pulire la candela con apposito detergente.
5. Serrare:
• Candela d’accensione
• Prima di installare una candela, pu-lire la superficie della guarnizione e
quella della candela.
• Avvitare con le dita "a" la candela
prima di procedere al serraggio in-
dicato nelle specifiche "b".
CONTROLLO ANTICIPO
ACCENSIONE
1. Togliere:• Vite di accesso al riferimento per
fasatura "1"
2. Fissare: • Stroboscopio
• Contagiri del motore
Al cavo della bobina di accen-
sione (cavo arancione "1").
3. Regolare: • Regime del minimo
Fare riferimento al paragrafo
"REGOLAZIONE REGIME DEL
MINIMO".
4. Controllare: • Anticipo minimoControllare che il riferimento
stazionario "a" si trovi entro la
gamma di accensione "b" sul ro-
tore.
Gamma di accensione errata →
Controllare il gruppo rotore e pick-
up.
5. Installare: • Vite di accesso al riferimento per fasatura
Distanza elettrodi cande-
la di accensione:
0.7–0.8 mm
(0.028–0.031 in)
Candela d’accensione: 13 Nm (1.3 m•kg, 9.4
ft•lb)
Stroboscopio:YM-33277-A/90890-
03141

4-1

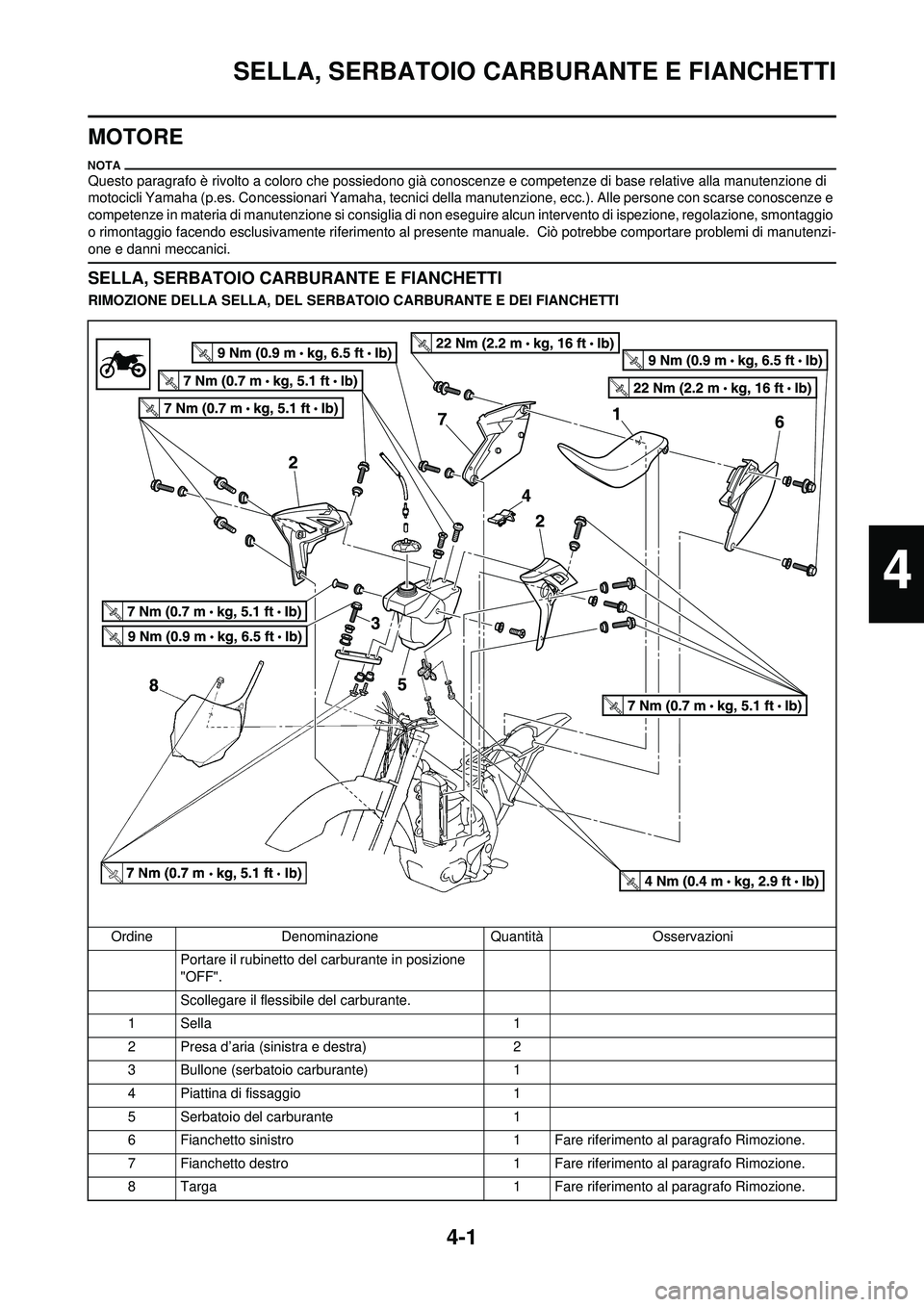

SELLA, SERBATOIO CARBURANTE E FIANCHETTI
MOTORE
Questo paragrafo è rivolto a coloro che possiedono già conosc enze e competenze di base relative alla manutenzione di
motocicli Yamaha (p.es. Concessionari Yamaha, tecnici della manutenzione, ecc.). Alle persone con scarse conoscenze e
competenze in materia di manutenzione si c onsiglia di non eseguire alcun intervento di ispezione, regolazione, smontaggio
o rimontaggio facendo esclusivamente riferimento al presente manuale. Ciò potrebbe comportare problemi di manutenzi-
one e danni meccanici.
SELLA, SERBATOIO CARBURANTE E FIANCHETTI
RIMOZIONE DELLA SELLA, DEL SE RBATOIO CARBURANTE E DEI FIANCHETTI
Ordine Denominazione QuantitàOsservazioni
Portare il rubinetto del carburante in posizione
"OFF".
Scollegare il flessibile del carburante.
1Sella 1
2 Presa d’aria (sinistra e destra) 2
3 Bullone (serbatoio carburante) 1
4 Piattina di fissaggio 1
5 Serbatoio del carburante 1
6 Fianchetto sinistro 1 Fare riferimento al paragrafo Rimozione.
7 Fianchetto destro 1 Fare riferimento al paragrafo Rimozione.
8 Targa 1 Fare riferimento al paragrafo Rimozione.
4

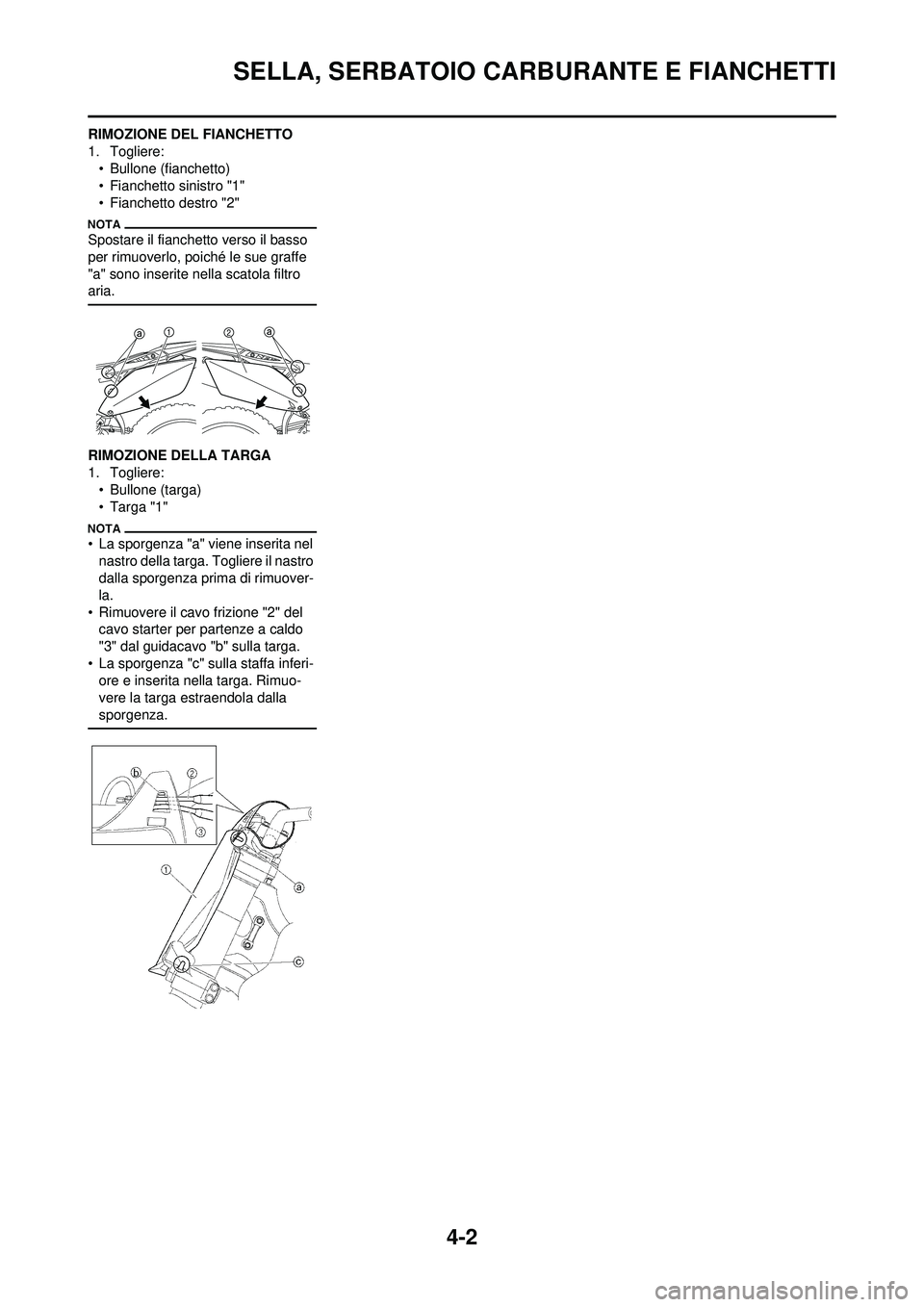

4-2
SELLA, SERBATOIO CARBURANTE E FIANCHETTI
RIMOZIONE DEL FIANCHETTO
1. Togliere:
• Bullone (fianchetto)
• Fianchetto sinistro "1"
• Fianchetto destro "2"
Spostare il fianchetto verso il basso
per rimuoverlo, poiché le sue graffe
"a" sono inserite nel la scatola filtro
aria.
RIMOZIONE DELLA TARGA
1. Togliere:
• Bullone (targa)
• Targa "1"
• La sporgenza "a" viene inserita nel nastro della targa. Togliere il nastro
dalla sporgenza prima di rimuover-
la.
• Rimuovere il cavo frizione "2" del cavo starter per partenze a caldo
"3" dal guidacavo "b" sulla targa.
• La sporgenza "c" sulla staffa inferi- ore e inserita nella targa. Rimuo-
vere la targa estraendola dalla
sporgenza.

4-3
TUBO DI SCARICO E SILENZIATORE
TUBO DI SCARICO E SILENZIATORE
RIMOZIONE DEL TUBO DI SCARICO E DEL SILENZIATORE
Ordine Denominazione QuantitàOsservazioni
A. Eccetto USA e CDN
Fianchetto destro Fare riferimento al paragrafo "SELLA, SER-
BATOIO CARBURANTE E FIANCHETTI".
1 Bullone (morsetto silenziatore) 1 Allentare soltanto.
2 Bullone [silenziato re (anteriore)] 1
3 Bullone [silenziatore (posteriore)] 1
4 Silenziatore 1
5 Morsetto silenziatore 1
6 Dado (tubo di scarico) 2
7 Tubo di scarico 1
8 Guarnizione 2
9 Rondella ondulata 3

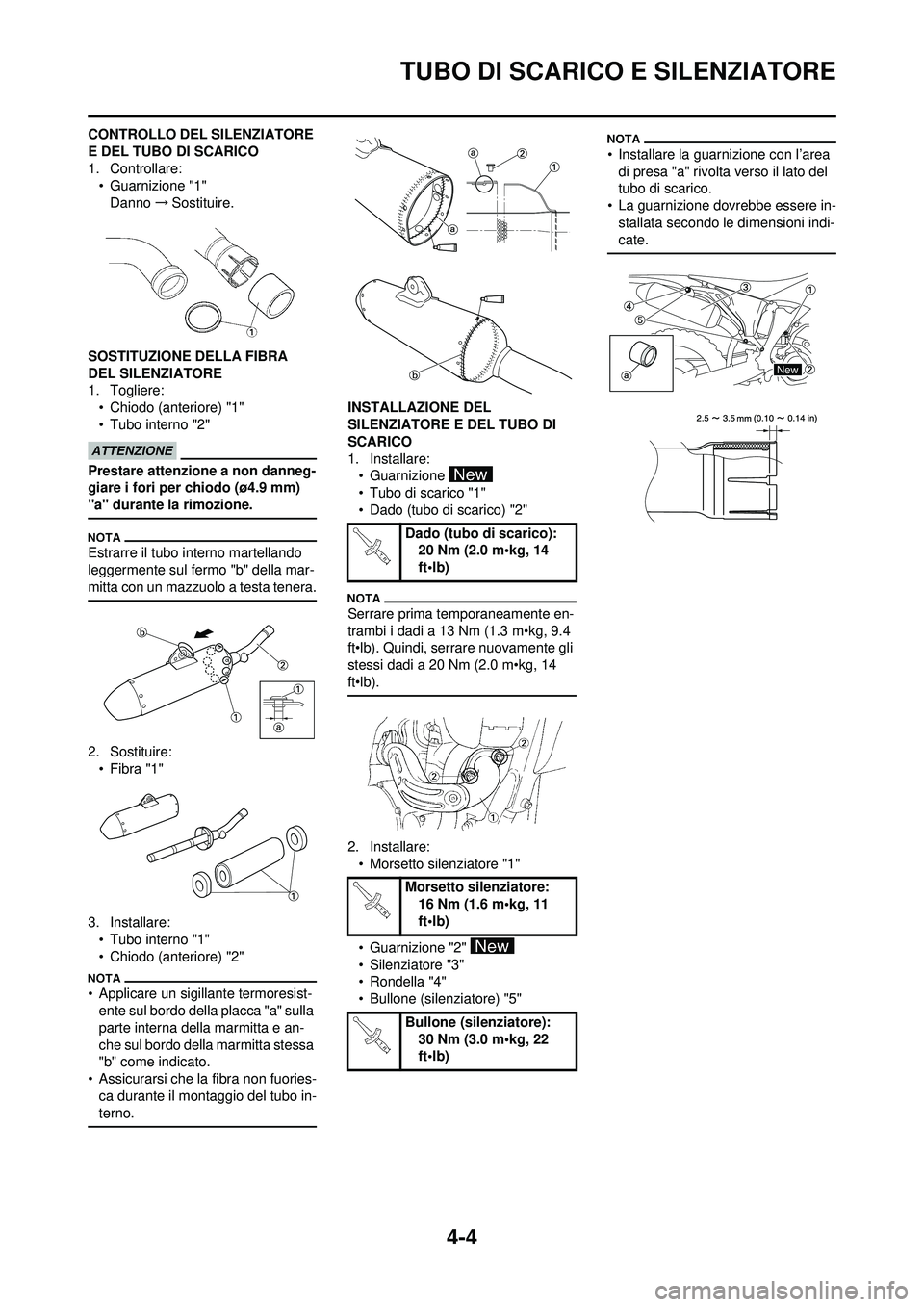

4-4
TUBO DI SCARICO E SILENZIATORE
CONTROLLO DEL SILENZIATORE
E DEL TUBO DI SCARICO
1. Controllare:• Guarnizione "1"
Danno →Sostituire.
SOSTITUZIONE DELLA FIBRA
DEL SILENZIATORE
1. Togliere:
• Chiodo (anteriore) "1"
• Tubo interno "2"
Prestare attenzione a non danneg-
giare i fori per chiodo (ø4.9 mm)
"a" durante la rimozione.
Estrarre il tubo interno martellando
leggermente sul fermo "b" della mar-
mitta con un mazzuolo a testa tenera.
2. Sostituire:•Fibra "1"
3. Installare: • Tubo interno "1"
• Chiodo (anteriore) "2"
• Applicare un sigillante termoresist-ente sul bordo della placca "a" sulla
parte interna della marmitta e an-
che sul bordo della marmitta stessa
"b" come indicato.
• Assicurarsi che la fibra non fuories- ca durante il montaggio del tubo in-
terno.
INSTALLAZIONE DEL
SILENZIATORE E DEL TUBO DI
SCARICO
1. Installare:• Guarnizione
• Tubo di scarico "1"
• Dado (tubo di scarico) "2"
Serrare prima temporaneamente en-
trambi i dadi a 13 Nm (1.3 m•kg, 9.4
ft•lb). Quindi, serrare nuovamente gli
stessi dadi a 20 Nm (2.0 m•kg, 14
ft•lb).
2. Installare:
• Morsetto silenziatore "1"
• Guarnizione "2"
• Silenziatore "3"
• Rondella "4"
• Bullone (silenziatore) "5"
• Installare la guarnizione con l’area di presa "a" rivolta verso il lato del
tubo di scarico.
• La guarnizione dovrebbe essere in- stallata secondo le dimensioni indi-
cate.
Dado (tubo di scarico): 20 Nm (2.0 m•kg, 14
ft•lb)
Morsetto silenziatore: 16 Nm (1.6 m•kg, 11
ft•lb)
Bullone (silenziatore): 30 Nm (3.0 m•kg, 22
ft•lb)
New
