Page 281 of 384

YAMAHA YZ250F 2015  Notices Demploi (in French) BOITE DE VITESSES
5-74
FAS1SM5291DÉPOSE DE LA BOÎTE DE VITESSES
1. Déposer :
• Grande barre de guidage de fourchette de
sélection “1”
• Courte barre de guidage de fourchette de
sélectio

Page 282 of 384

YAMAHA YZ250F 2015  Notices Demploi (in French) BOITE DE VITESSES
5-75
FAS1SM5293CONTRÔLE DU TAMBOUR DE SÉLECTION
ÉQUIPÉ
1. Contrôler:
• Gorge du tambour de sélection
Endommagement/rayures/usure  Rem-
placer le tambour de sélection éq

Page 283 of 384

YAMAHA YZ250F 2015  Notices Demploi (in French) BOITE DE VITESSES
5-76
2. Monter:
• Pignon de 2ème (28T) “1”
• Pignon de 4ème (22T) “2”
• Pignon mené de 3ème (26T) “3”
• Pignon de 5ème (25T) “4”
• Entretoise épaulée

Page 284 of 384

YAMAHA YZ250F 2015  Notices Demploi (in French) BOITE DE VITESSES
5-77
6. Monter:
• Fourchette de sélection 1 (L) “1”
• Fourchette de sélection 2 (C) “2”
• Fourchette de sélection 3 (R) “3”
• Tambour “4”
(sur l’arbre pr

Page 285 of 384

YAMAHA YZ250F 2015  Notices Demploi (in French) 6
CIRCUIT DE REFROIDISSEMENT
RADIATEUR..................................................................................................... 6-1
REMARQUES CONCERNANT LA MANIPULATION....................

Page 286 of 384

YAMAHA YZ250F 2015  Notices Demploi (in French) RADIATEUR
6-1
FAS1SM5296
N.B.
Cette section est destinée aux personnes possédant des connaissances et des compétences de
base pour l’entretien des motos Yamaha (par ex. : concessionnaires Yamaha

Page 287 of 384

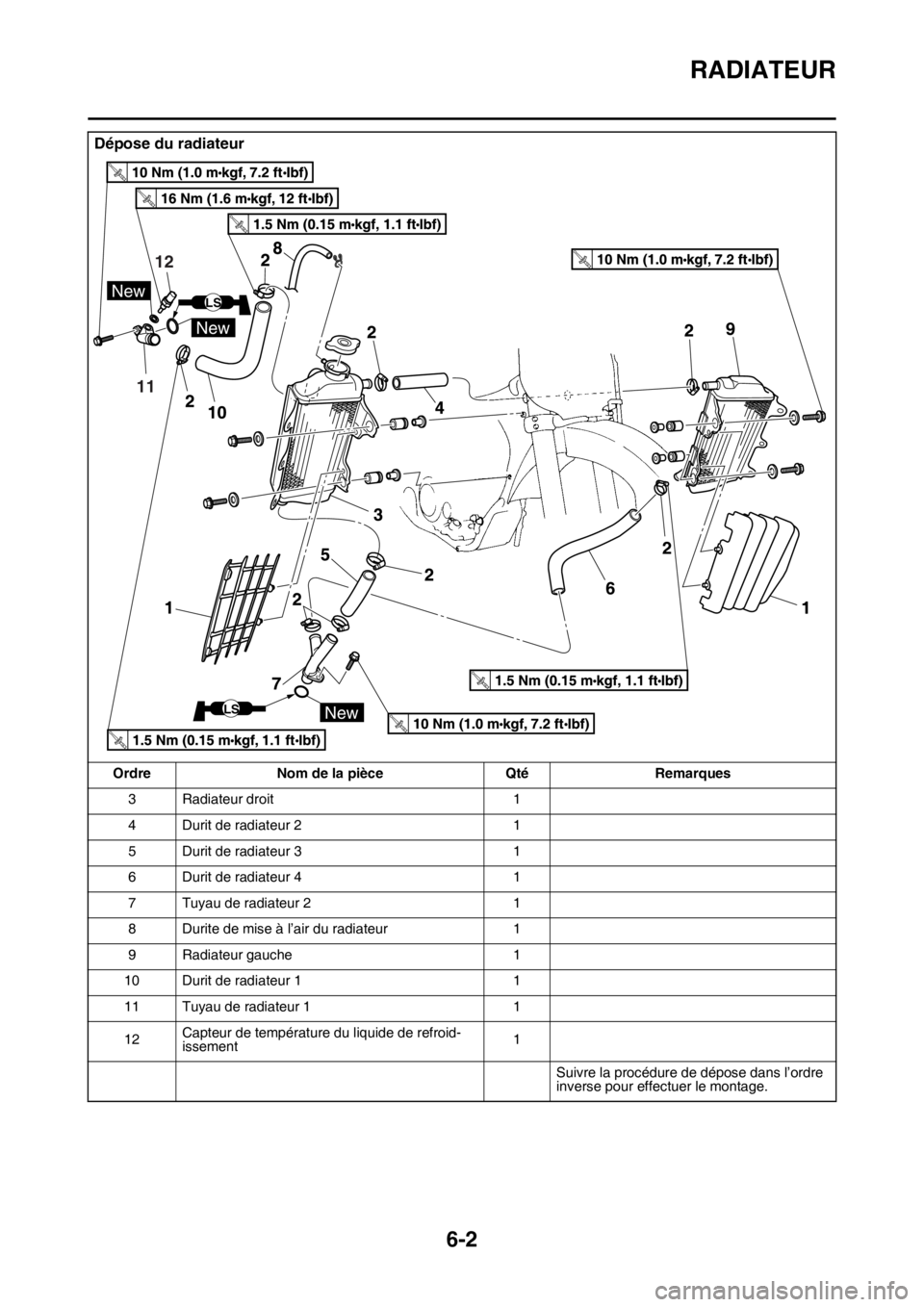

YAMAHA YZ250F 2015  Notices Demploi (in French) RADIATEUR
6-2
3 Radiateur droit 1
4 Durit de radiateur 2 1
5 Durit de radiateur 3 1
6 Durit de radiateur 4 1
7 Tuyau de radiateur 2 1
8 Durite de mise à l’air du radiateur 1
9 Radiateur gauche 1
10

Page 288 of 384

YAMAHA YZ250F 2015  Notices Demploi (in French) RADIATEUR
6-3
FAS1SM5298REMARQUES CONCERNANT LA MANIPU-
LATION
EWA1DX1007
AVERTISSEMENT
Si le liquide de refroidissement semble
chaud, ne pas enlever le bouchon du radia-
teur.
FAS1SM5299CONTRÔLE DU

Page 289 of 384

YAMAHA YZ250F 2015  Notices Demploi (in French) POMPE A EAU
6-4
FAS1SM5300
POMPE A EAU
Dépose de la pompe à eau
Ordre Nom de la pièce Qté Remarques
Liquide de refroidissementVidanger.
Voir “CHANGEMENT DU LIQUIDE DE RE-
FROIDISSEMENT” à la

Page 290 of 384

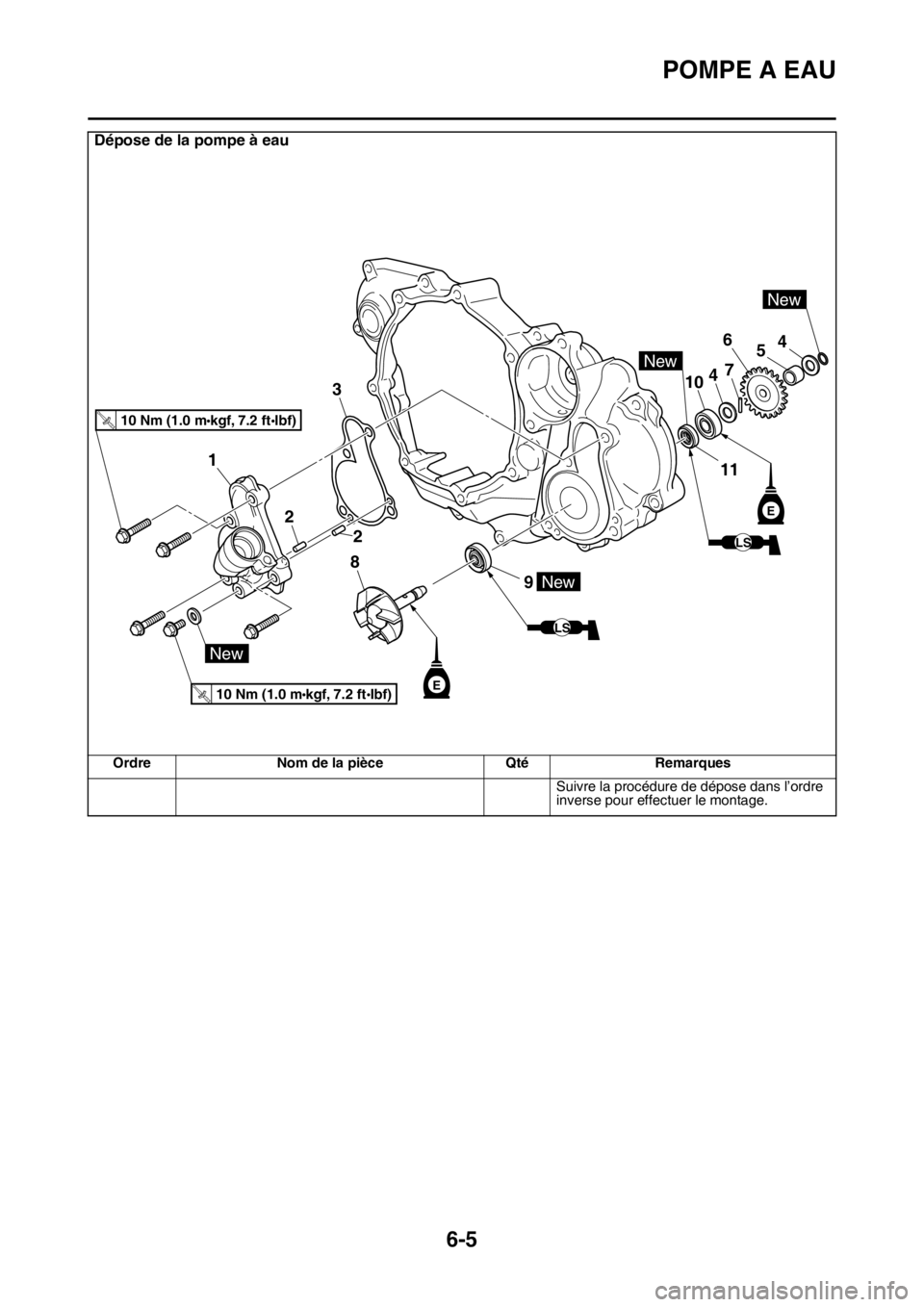

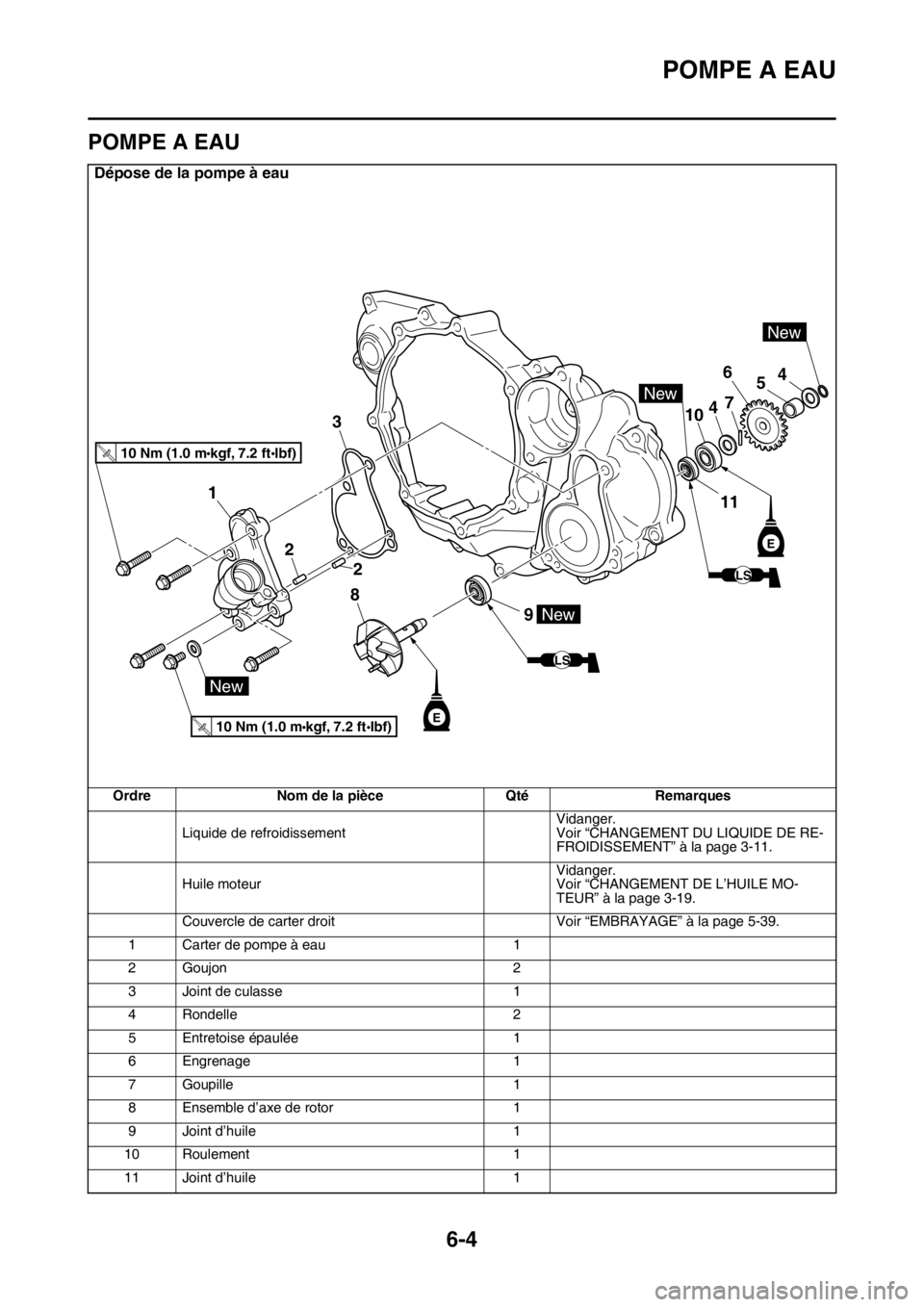

YAMAHA YZ250F 2015  Notices Demploi (in French) POMPE A EAU
6-5
Suivre la procédure de dépose dans l’ordre
inverse pour effectuer le montage.
Dépose de la pompe à eau
Ordre Nom de la pièce Qté Remarques
9
8
2
2
3
1
10
6
7
5
4
4
10 Nm (1.0
