BOITIER D’INJECTION
7-8
8 Tuyau de carburant 1
9 Support de tube d’échappement 1
10Boitier d’injection
1
11 Raccord du logement de papillon des gaz 1
Suivre la procédure de dépose dans l’ordre
inverse pour effectuer le montage.

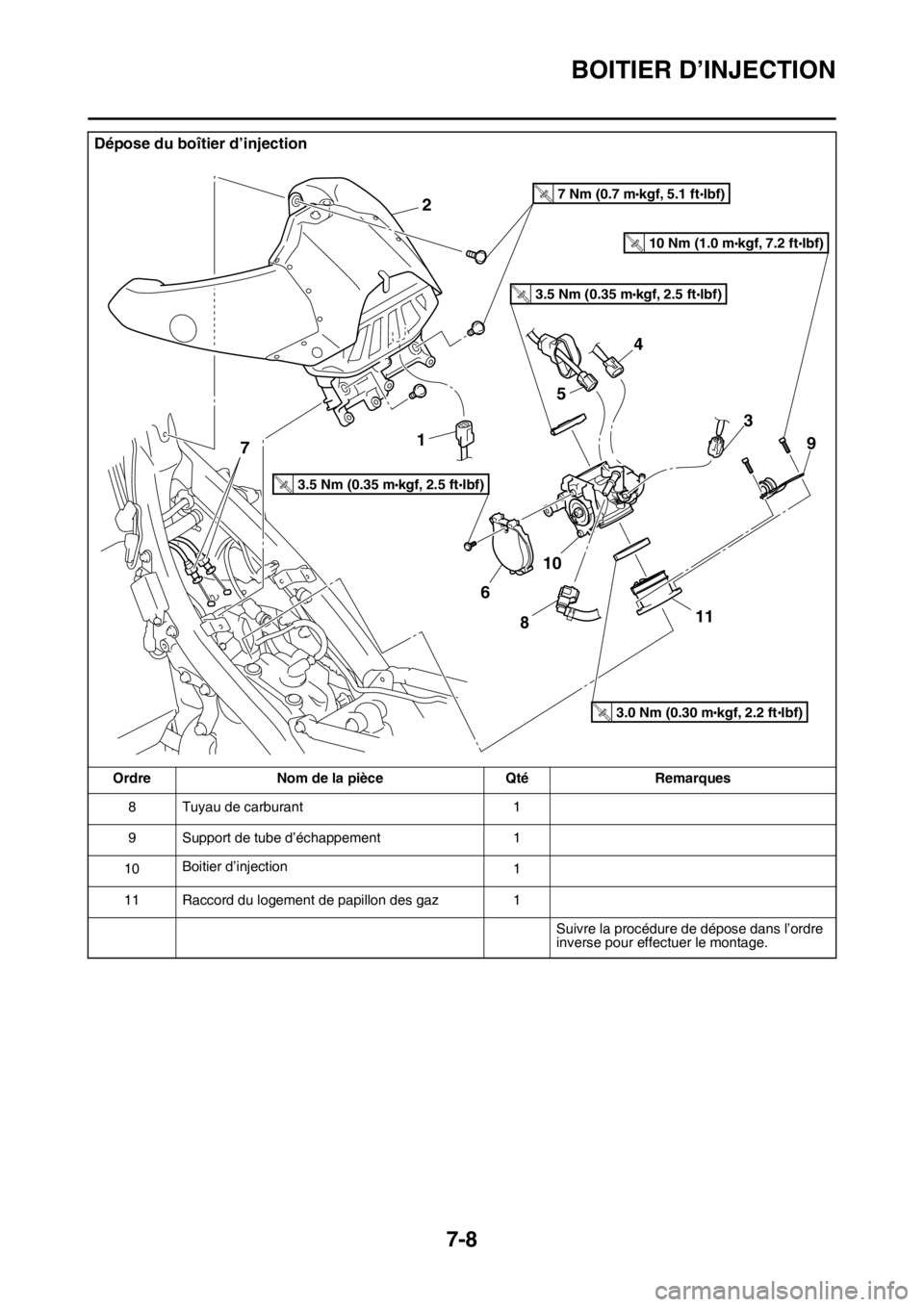

Dépose du boîtier d’injection
Ordre Nom de la pièce Qté Remarques
2
1
6
10
11
9
8
3
7
5
4
3.5 Nm (0.35 mkgf, 2.5 ftIbf)T.R
.
3.5 Nm (0.35 mkgf, 2.5 ftIbf)T.R
.
7 Nm (0.7 mkgf, 5.1 ftIbf)T.R.
3.0 Nm (0.30 mkgf, 2.2 ftIbf)T.R
.
10 Nm (1.0 mkgf, 7.2 ftIbf)T.R.

BOITIER D’INJECTION
7-9

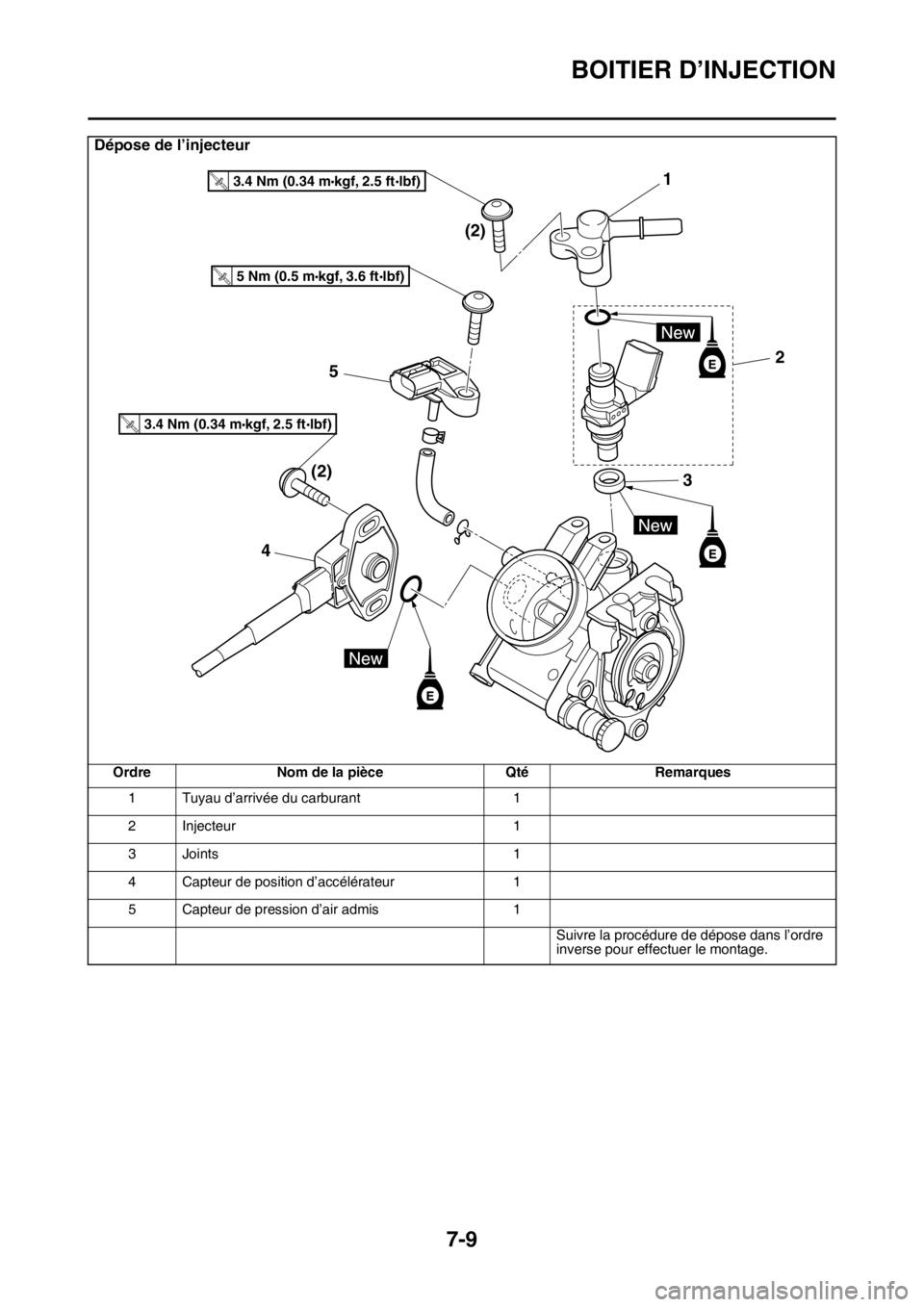

Dépose de l’injecteur
Ordre Nom de la pièce Qté Remarques
1 Tuyau d’arrivée du carburant 1
2 Injecteur 1
3 Joints 1
4 Capteur de position d’accélérateur 1
5 Capteur de pression d’air admis 1
Suivre la procédure de dépose dans l’ordre
inverse pour effectuer le montage.
1
2 (2)
(2)5
43
T.R.3.4 Nm (0.34 mlbf) kgf, 2.5 ft
T.R.5 Nm (0.5 mlbf) kgf, 3.6 ft
T.R.3.4 Nm (0.34 mlbf) kgf, 2.5 ft

BOITIER D’INJECTION
7-10
FAS1SM5317CONTROLE DES INJECTEURS
1. Contrôler:
• Injecteur
Obstruction  Remplacer et contrôler la
pompe à carburant et le système d’injection
de carburant.
Voir “SYSTEME D’INJECTION DE CARBU-
RANT” à la page 8-10.
Dépôts  Remplacer.
Endommagement  Remplacer.
2. Contrôler:
• Résistance de l’injecteur
Voir “CONTROLE DE L’INJECTEUR DE
CARBURANT” à la page 8-53.
FAS1SM5318CONTROLE DE LA BOITIER DINJECTION
1. Contrôler:
• Boîtier d’injection
Fissures/endommagement  Remplacer.
2. Contrôler:
• Passages de carburant
Obstructions  Nettoyer.
ECA1DX1027
ATTENTION
• Avant de déposer le boîtier d’injection,
nettoyer la zone autour de lui pour éviter
que des crasses ou des corps étrangers
ne tombent dans le moteur.
• Si le boîtier d’injection est soumis à un
choc violent ou s’il tombe lors du nettoy-
age, il convient de le remplacer.
• Veiller à ne pas utiliser un agent de nettoy-
age pour carburateur qui soit corrosif.
• Ne pas appuyer directement sur les bois-
seaux pour les ouvrir.
• Ne pas desserrer la vis d’arrêt du boisseau
“1”, l’écrou de poulie de boisseau “2” ni la
vis de boisseau “3”. Une perte du rende-
ment pourrait s’ensuivre.
• Ne pas nettoyer le boîtier d’injection à l’air
comprimé. Des corps étrangers pourraient
adhérer au passage du capteur de pres-
sion d’air admis “a” et à l’injecteur de car-
burant “b” dans le boîtier d’injection.3. Contrôler:
• Passage du bouton de démarreur/de la vis
de ralenti “c”
Obstruction  Nettoyer à l’air comprimé.
1 2
3
ba
c

BOITIER D’INJECTION
7-11
FAS1SM5319CONTROLE DU RACCORD DU BOITIER
D’INJECTION
1. Contrôler:
• Raccord du boîtier d’injection “1”
Fissure/endommagement  Remplacer.
FAS1SM5320REGLAGE DU CAPTEUR DE POSITION DE
PAPILLON DES GAZ
EWA32D1011
AVERTISSEMENT
• Manipuler le capteur de position de papil-
lon des gaz avec beaucoup de prudence.
• Ne jamais soumettre le capteur de position
de papillon des gaz à des chocs violents.
Si le capteur de position de papillon des
gaz tombe accidentellement, le remplacer.
1. Contrôler:
• Capteur de position d’accélérateur
Voir “CONTROLE DU CAPTEUR DE POSI-
TION DU PAPILLON DES GAZ” à la page 8-
50.
2. Régler:
• Angle du capteur de position de papillon des
gaz
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Connecter l’outil de diagnostic Yamaha.
Voir “OUTIL DE DIAGNOSTIC YAMAHA” à
la page 8-12.
b. Serrer provisoirement le capteur de position
de papillon des gaz.
c. Contrôler que la poignée des gaz est totale-
ment fermée.
d. Connecter le capteur de position de papillon
des gaz au faisceau de fils.
e. Régler l’outil de diagnostic Yamaha en
“mode de diagnostic”.
f. Choisir le code de diagnostic “01”.g. Régler l’angle de montage du capteur de po-
sition de papillon des gaz jusqu’à ce que
“11–14” apparaisse sur l’outil de diagnostic
Yamaha.
h. Après le réglage de l’angle de montage du
capteur de position de papillon des gaz,
serrer les vis du capteur de position de pa-
pillon des gaz “1”.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
Outil de diagnostic Yamaha
90890-03231
Outil de diagnostic Yamaha (US)
90890-03234
1
Vis de capteur de position du pa-
pillon
3.4 Nm (0.34 m·kgf, 2.5 ft·lbf)
T R..
1

8
CIRCUIT ELECTRIQUE
SYSTEME D’ALLUMAGE................................................................................ 8-2
SCHEMA DE CIRCUIT............................................................................... 8-2
PANNES ET DIAGNOSTICS ..................................................................... 8-4
SYSTEME DE CHARGE.................................................................................. 8-6
SCHEMA DE CIRCUIT............................................................................... 8-6
PANNES ET DIAGNOSTICS ..................................................................... 8-8
SYSTEME D’INJECTION DE CARBURANT................................................. 8-10
SCHEMA DE CIRCUIT............................................................................. 8-10
OUTIL DE DIAGNOSTIC YAMAHA ......................................................... 8-12
DIAGNOSTIC DES PANNES ................................................................... 8-13
SYSTEME DE POMPE A CARBURANT....................................................... 8-38
SCHEMA DE CIRCUIT............................................................................. 8-38
PANNES ET DIAGNOSTICS ................................................................... 8-40
COMPOSANTS ELECTRIQUES.................................................................... 8-42
CONTROLE DES CONTACTEURS ......................................................... 8-44
CONTROLE DE LA LONGUEUR D’ETINCELLE D’ALLUMAGE ............. 8-47
CONTROLE DU CAPUCHON DE BOUGIE ............................................. 8-47
CONTROLE DE LA BOBINE D’ALLUMAGE............................................ 8-47
CONTROLE DU CAPTEUR DE POSITION DE VILEBREQUIN .............. 8-48
CONTROLE DU BLOC DE COMMANDE ELECTRONIQUE (ECU) ........ 8-49
CONTROLE DE LA BOBINE DE STATOR .............................................. 8-49
CONTROLE DU REDRESSEUR/REGULATEUR .................................... 8-49
CONTROLE DU CAPTEUR DE TEMPERATURE DU LIQUIDE DE
REFROIDISSEMENT .............................................................................. 8-50
CONTROLE DU CAPTEUR DE POSITION DU PAPILLON DES
GAZ ......................................................................................................... 8-50
CONTROLE DE LA TENSION D’ENTREE DU CAPTEUR DE
POSITION DE PAPILLON DES GAZ ...................................................... 8-51
CONTROLE DU CAPTEUR DE PRESSION D’AIR D’ADMISSION......... 8-52
CONTROLE DU CAPTEUR DE TEMPERATURE D’AIR
D’ADMISSION ......................................................................................... 8-52
CONTROLE DU CONTACTEUR DE POINT MORT ................................ 8-53
CONTROLE DE L’INJECTEUR DE CARBURANT .................................. 8-53

8-1
FAS1SM5321
N.B.
Cette section est destinée aux personnes possédant des connaissances et des compétences de
base pour l’entretien des motos Yamaha (par ex.: concessionnaires Yamaha, techniciens d’en-
tretien, etc.). Les personnes non qualifiées ne doivent entreprendre les opérations d’inspection, de
réglage, de démontage ou de remontage que s’ils se réfèrent à ce manuel. Sinon, des problèmes
d’entretien et des dommages mécaniques pourraient survenir.

SYSTEME D’ALLUMAGE
8-2
FAS1SM5322
SYSTEME D’ALLUMAGE

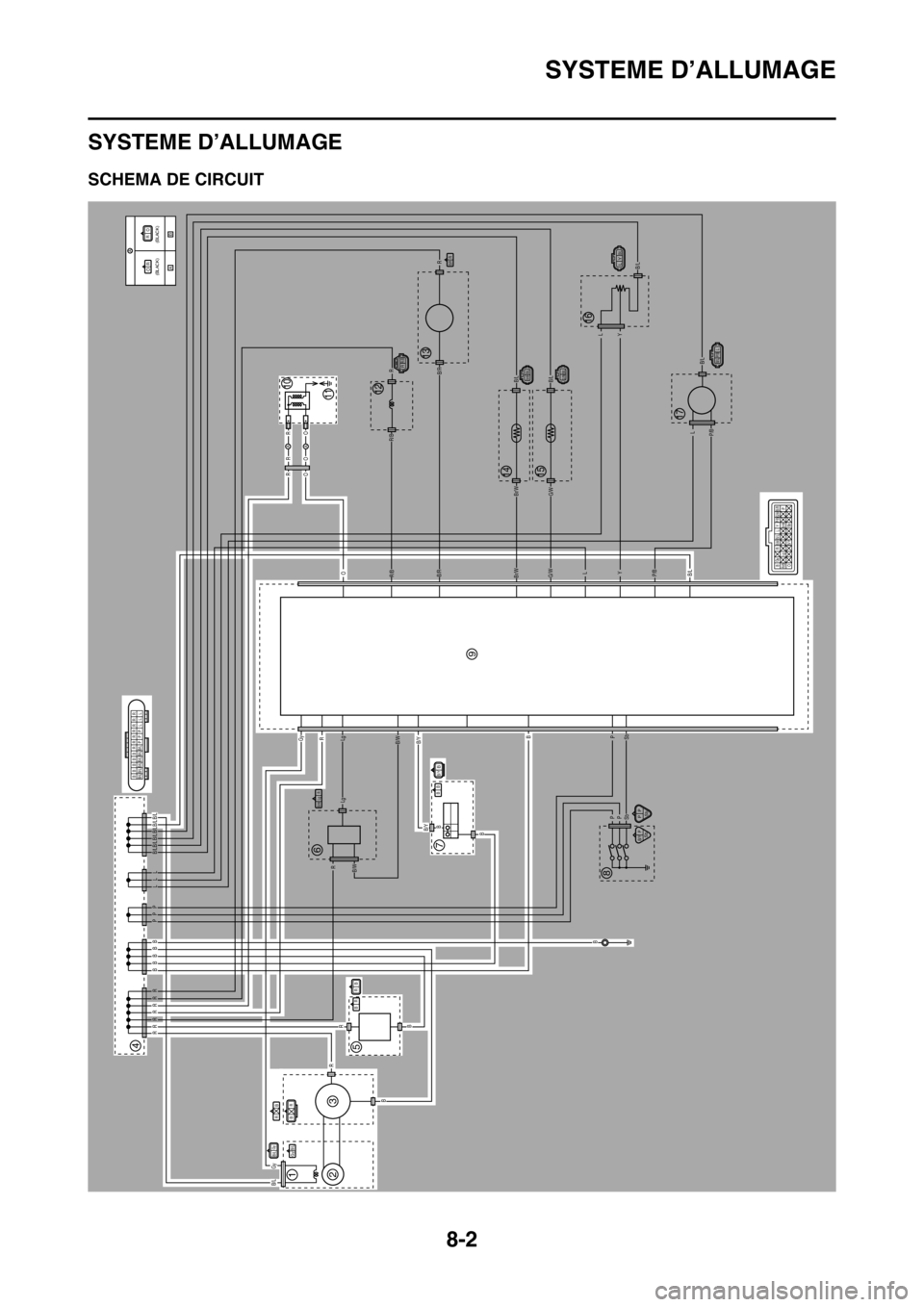

FAS1SM5323SCHEMA DE CIRCUIT
B/L Gy
BR
A
A
AA
B
RR R R R R R
B
B
B RR
R
Lg
LgB/WB/Y
B/YB
B
BP
PP
Sb
B/LP/B
P/B
YL
YL
L
G/WBr/W
G/WBr/W
B/LB/L
B/L
B/L
B/R
B/R
R/B
R/B
O
OROR
OR
R
R
SbB
GyR
B/W P L B/L
B/L GyB/L B/L B/L B/L B/L LL PP BBBB
PP
Sb
RB
B/RR
R B
B/Y PSb
BB
RR/B
LYB/L
B/W RLg
B/LBr/W
B/L P/B LB/LG/W
BB/Y BB/L B/L B/L B/L B/L B/LBBBBRR
PPPL L LRR RR R
B
OP Gy
R
B/Y Sb
P/B
R/BLgB/RG/WBr/WB/L L Y
RB
B/LGy
R
O
O
R(BLACK) (BLACK)
B/W
4
1
3
2
5
67
8
10
9
1211
13
1415
16
17

SYSTEME D’ALLUMAGE
8-3
1. Capteur de position du vilebrequin
2. Alternateur avec rotor à aimantation perma-
nente
3. Redresseur/régulateur
4. Connecteur de raccord
5. Condensateur
7. Coupe-circuit du moteur
9. ECU
10.Bobine d’allumage
11.Bougie

SYSTEME D’ALLUMAGE
8-4
FAS1SM5324PANNES ET DIAGNOSTICS
Le système d’allumage ne fonctionne pas (pas d’étincelle ou étincelle intermittente).
N.B.
Avant de procéder au dépannage, déposer les pièces suivantes:
1. Cache latéral (gauche/droit)
2. Siège
3. Réservoir de carburant
4. Prise d’air (gauche/droite)
5. Couvercle du boîtier de filtre à air
1. Vérifier les connexions du faisceau
de fils du système d’allumage .Incor-
rect Reconnecter.
Correct 
2. Contrôler la bougie.
Voir “CONTROLE DES BOUGIES”
à la page 3-40.Incor-
rect Corriger ou remplacer la bougie.
Correct 
3. Contrôler la longueur d’étincelle
d’allumage.
Voir “CONTROLE DE LA LON-
GUEUR D’ETINCELLE D’ALLUM-
AGE” à la page 8-47.Correct 
Le circuit du système d’allumage est en or-
dre.
Incorrect 
4. Contrôler la bobine d’allumage.
Voir “CONTROLE DE LA BOBINE
D’ALLUMAGE” à la page 8-47.Incor-
rect Remplacer la bobine d’allumage.
Correct 
5. Contrôler le coupe-circuit du mo-
teur.
Voir “CONTROLE DES CON-
TACTEURS” à la page 8-44.Incor-
rect 
Remplacer le coupe-circuit du moteur.
Correct 
6. Contrôler le capteur de position de
vilebrequin.
Voir “CONTROLE DU CAPTEUR
DE POSITION DE VILEBREQUIN”
à la page 8-48.Incor-
rect 
Remplacer le capteur de position de vile-
brequin.
Correct 
7. Contrôler la bobine de stator.
Voir “CONTROLE DE LA BOBINE
DE STATOR” à la page 8-49.Incor-
rect Remplacer la bobine de stator.
Correct 
