YAMAHA YZ426F 2000 Betriebsanleitungen (in German)

4 - 88
ENGBOITE A VITESSES, TAMBOUR ET FOURCHETTE DE SELECTION
GETRIEBE, SCHALTWALZE UND SCHALTGABELN
2. Montieren:
lZahnrad 2. Gang (27 Zähne) 1
lZahnrad 4. Gang (24 Zähne) 2
lZahnrad 3. Gang (23 Zähne) 3
lZahnrad 5. Gang (20 Zähne) 4
lZahnrad 1. Gang (24 Zähne) 5
lO-Ring 6
(auf die Ausgangswelle 7)
HINWEIS:
lMolybdändisulfidöl auf den Innenumfang und
auf das Oberflächenende an 1., 2. und 3.
Radgetriebe auftragen.
lDas Molybdändisulfid-Öl auf der Zahnräder
für den 4. und 5. Gang auftragen.
lLithiumfett auf den O-Rinmg auftragen.
3. Montieren:
lBeilagscheibe 1
lSicherungsring 2
HINWEIS:
lDarauf achten, daß die scharfe Kante a des
Sicherungsringes nicht an der Beilagscheibe
und am Zahnrad b anliegt.
lSicherstellen, daß die Sicherungsring-Enden
c an einer Nut d der Wellenverzahnung
eingreifen.
New
4. Montieren:
lHülse 1
HINWEIS:
lLithiumseifen-Schmierfett auf der Öldich-
tungslippe auftragen.
lBeim Einbauen des Distanzstücks im Kurbel-
gehäuse ist auf die Öldichtungslippe des
Kurbelgehäuses zu achten. 2. Monter:
lPignon de 2ème (27D) 1
lPignon de 4ème (24D) 2
lPignon de 3ème (23D) 3
lPignon de 5ème (20D) 4
lPignon de 1ère (24D) 5
lJoint torique 6
Sur l’axe moteur 7.
N.B.:
lAppliquez de l’huile au bisulfure de molybdène
sur la circonférence intérieure des lre, 2e et 3
roues dentées et sur la surface d’extrémité.
lAppliquer de l’huile au bisulfure de molybdène
sur la circonférence interne des 4 et 5 engrenages.
lEnduire le joint torique de graisse à base de savon
au lithium.
3. Monter:
lRondelle ordinaire 1
lCirclip 2
N.B.:
lVérifier que le côté à bord vif du circlip a soit
opposé à la rondelle ordinaire située contre le
pignon b.
lVérifier que l’extrémité du circlip c est située
dans une gorge de l’axe d.
New
4. Monter:
lCollerette 1
N.B.:
lAppliquer la graisse à base de savon au lithium
sur la lève de la bague d’étanchéité.
lLorsque vous installez l’entretoise sur le carter,
prenez garde à la lèvre du joint d’étanchéité du
carter.

4 - 89
ENGTRANSMISSION, SHIFT CAM, SHIFT FORK

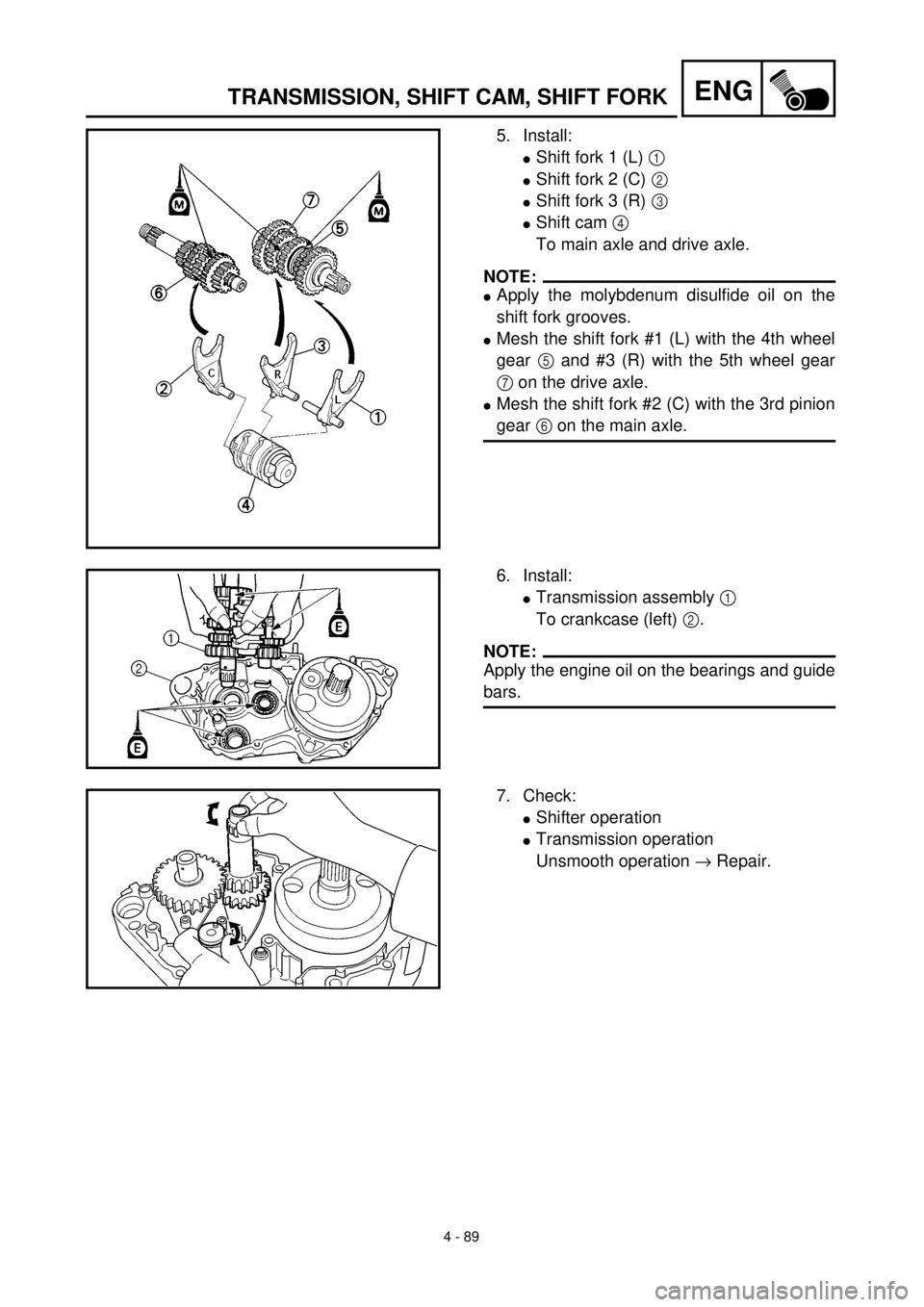

5. Install:
lShift fork 1 (L) 1
lShift fork 2 (C) 2
lShift fork 3 (R) 3
lShift cam 4
To main axle and drive axle.
NOTE:
lApply the molybdenum disulfide oil on the
shift fork grooves.
lMesh the shift fork #1 (L) with the 4th wheel
gear 5 and #3 (R) with the 5th wheel gear
7 on the drive axle.
lMesh the shift fork #2 (C) with the 3rd pinion
gear 6 on the main axle.
6. Install:
lTransmission assembly 1
To crankcase (left) 2.
NOTE:
Apply the engine oil on the bearings and guide
bars.
7. Check:
lShifter operation
lTransmission operation
Unsmooth operation ® Repair.

4 - 89
ENGBOITE A VITESSES, TAMBOUR ET FOURCHETTE DE SELECTION
GETRIEBE, SCHALTWALZE UND SCHALTGABELN
5. Montieren:
lSchaltgabel 1 (L) 1
lSchaltgabel 2 (C) 2
lSchaltgabel 3 (R) 3
lSchaltnocke 4
(an der Hauptwelle und der Vorgelege-
welle)
HINWEIS:
lMolybdändisulfidöl auf die Nuten der Schalt-
gabel auftragen.
lDie Schaltgabel Nr. 1 (L) mit dem Hauptwel-
len-Zahnrad für den 4. Gand 5 und die
Schaltgabel Nr. 3 (R) mit dem Hauptwellen-
Zahnrad für den 5. Gang 7 in Eingriff brin-
gen.
lDie Schaltgabel Nr. 2 (C) mit dem Vorgele-
gewelle-Zahnrad für den 3. Gang 6 in Ein-
griff bringen.
6. Montieren:
lGetriebeeinheit 1
(am Kurbelgehäuse (Links) 2)
HINWEIS:
Motoröl auf die Lager und die Führungsstan-
gen auftragen.
7. Kontrollieren:
lFunktion der Gangschaltung
lFunktion des Getriebes
Ungleichmäßiger Betrieb ® Reparie-
ren. 5. Monter:
lFourchette 1 (L) 1
lFourchette 2 (C) 2
lFourchette 3 (R) 3
lBarillet de sélecteur 4
A l’axe principal et l’axe moteur.
N.B.:
lAppliquer de l’huile au bisulfure de molybdène
sur les rainures de la fourchette de sélecteur.
lEngrener la fourchette n˚1 (L) avec le pignon de
roue de 4ème 5 et la fourchette n˚3 (R) avec le
pignon de 5ème 7 de l’arbre moteur.
lEngrener la fourchette n˚2 (C) avec le pignon de
3ème 6 de l’arbre principal.
6. Monter:
lEnsemble boîte à vitesse 1
Vers le carter (gauche) 2.
N.B.:
Appliquez de l’huile moteur sur les roulements et
les barres de guidage.
7. Contrôler:
lFonctionnement du sélecteur
lFonctionnement de la boîte de vitesses
Fonctionnement raide ® Réparer.

5 - 1
CHAS

EC500000
CHASSIS
EC590000
FRONT WHEEL AND REAR WHEEL
EC598000
FRONT WHEEL
FRONT WHEEL AND REAR WHEEL
Extent of removal:
1
Front wheel removal
2
Wheel bearing removal
3
Break disc removal
Extent of removal Order Part name Q’ty Remarks
Preparation for removal
FRONT WHEEL REMOVAL
Hold the machine by placing the
suitable stand under the engine.
1 Hose cover 1
2 Bolt (brake hose holder) 2 Only loosening.
3 Bolt (axle holder) 4 Only loosening.
4 Nut (front wheel axle) 1
5 Front wheel axle 1
6 Front wheel 1
7 Collar 2
8 Oil seal 2
9 Bearing 2 Refer to “REMOVAL POINTS”.
10Brake disk
1
WARNING
Support the machine securely so there is nodanger of it falling over.
2
31
3

5

5 - 1
CHAS

FAHRWERK
VORDER- UND HINTERRAD
Demontage-Arbeiten:
1
Vorderrad demontieren
2
Radlager demontieren
3
Bremsscheibe demontieren
Demontage-ArbeitenReihen-
folgeBauteilAnz.Bemerkungen
Vorbereitung für den
Ausbau
VORDERRAD DEMONTIEREN
Das Motorrad am Motor auf-
bocken.
1 Schlauchabdeckung 1
2 Schraube (Halterung) 2Nur lockern.
3 Schraube (Achshalterung) 4 Nur lockern.
4 Mutter (Vorderachse) 1
5 Vorderachse 1
6 Vorderrad 1
7 Hülse 2
8 Dichtring 2
9 Lager 2 Siehe unter “AUSBAU”.
10 Bremsscheibe 1
WARNUNG
Das Motorrad gegen Umfallen sichern.
2
31
3

ROUE AVANT ET ROUE ARRIERE
VORDER- UND HINTERRAD
PARTIE CYCLE
ROUE AVANT ET ROUE ARRIERE
ROUE AVANT
Organisation de la dépose:
1
Dépose de la roue avant
2
Dépose du roulement de roue
3
Dépose du disque de frein
Organisation de la dépose Ordre Nom de pièce Qté Remarques
Préparation pour la
dépose
DEPOSE DE LA ROUE AVANT
Maintenir la machine en plaçant un
support approprié sous le moteur.
1 Cache de tuyau 1
2 Boulon (support de tuyau de frein) 2 Desserrer uniquement.
3 Boulon (support d’axe) 4 Desserrer uniquement.
4 Ecrou (axe de roue avant) 1
5 Axe de roue avant 1
6 Roue avant 1
7 Collerette 2
8 Bague d’étanchéité 2
9 Roulement 2 Se reporter à “POINTS DE DEPOSE”.
10 Disque de frein 1
AVERTISSEMENT
Bien soutenir la machine afin qu’elle ne risque
pas de se renverser.
2
31
3

5

5 - 2
CHAS

EC598100
REAR WHEEL
Extent of removal:
1
Rear wheel removal
2
Wheel bearing removal
3
Break disc removal
Extent of removal Order Part name Q’ty Remarks
Preparation for removal

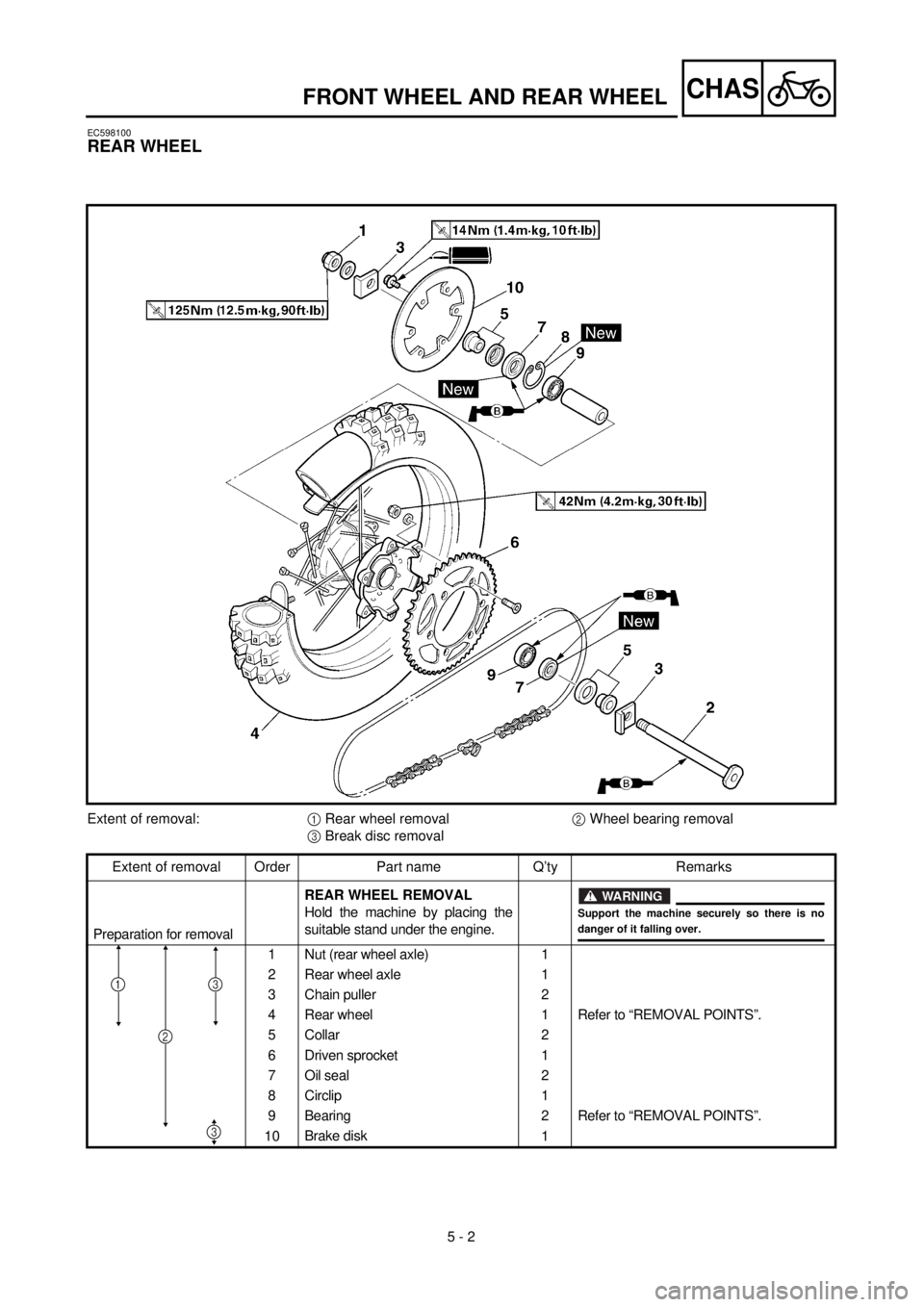

REAR WHEEL REMOVAL
Hold the machine by placing the
suitable stand under the engine.
1 Nut (rear wheel axle) 1
2 Rear wheel axle 1
3 Chain puller 2
4 Rear wheel 1 Refer to “REMOVAL POINTS”.
5 Collar 2
6 Driven sprocket 1
7 Oil seal 2
8 Circlip 1
9 Bearing 2 Refer to “REMOVAL POINTS”.
10Brake disk
1
WARNING
Support the machine securely so there is nodanger of it falling over.
2
31
3

FRONT WHEEL AND REAR WHEEL

5 - 2
CHAS

HINTERRAD
Demontage-Arbeiten:
1
Hinterrad demontieren
2
Radlager demontieren
3
Bremsscheibe demontieren
Demontage-ArbeitenReihen-
folgeBauteilAnz.Bemerkungen
Vorbereitung für den
Ausbau
HINTERRAD DEMONTIEREN
Das Motorrad am Motor auf-
bocken.
1 Mutter (Hinterachse) 1
2 Hinterachse 1
3 Kettenspannerblech 2
4 Hinterrad 1 Siehe unter “AUSBAU”.
5 Hülse 2
6 Kettenrad 1
7 Dichtring 2
8 Sicherungsring 1
9 Lager 2 Siehe unter “AUSBAU”.
10
Bremsscheibe1
WARNUNG
Das Motorrad gegen Umfallen sichern.
2
31
3

ROUE AVANT ET ROUE ARRIERE
VORDER- UND HINTERRAD
ROUE ARRIERE
Organisation de la dépose:
1
Dépose de la roue arrière
2
Dépose du roulement de roue
3
Dépose du disque de frein
Organisation de la dépose Ordre Nom de pièce Qté Remarques
Préparation pour la
dépose
DEPOSE DE LA ROUE ARRIERE
Maintenir la machine en plaçant un
support approprié sous le moteur.
1 Ecrou (axe de roue arrière) 1
2 Axe de roue arrière 1
3 Tendeur de chaîne 2
4 Roue arrière 1 Se reporter à “POINTS DE DEPOSE”.
5 Collerette 2
6 Pignon mené 1
7 Bague d’étanchéité 2
8 Circlip 1
9 Roulement 2 Se reporter à “POINTS DE DEPOSE”.
10
Disque de frein1
AVERTISSEMENT
Bien soutenir la machine afin qu’elle ne risque
pas de se renverser.
2
31
3

5 - 3
CHAS

FRONT WHEEL AND REAR WHEEL
EC593000
REMOVAL POINTS

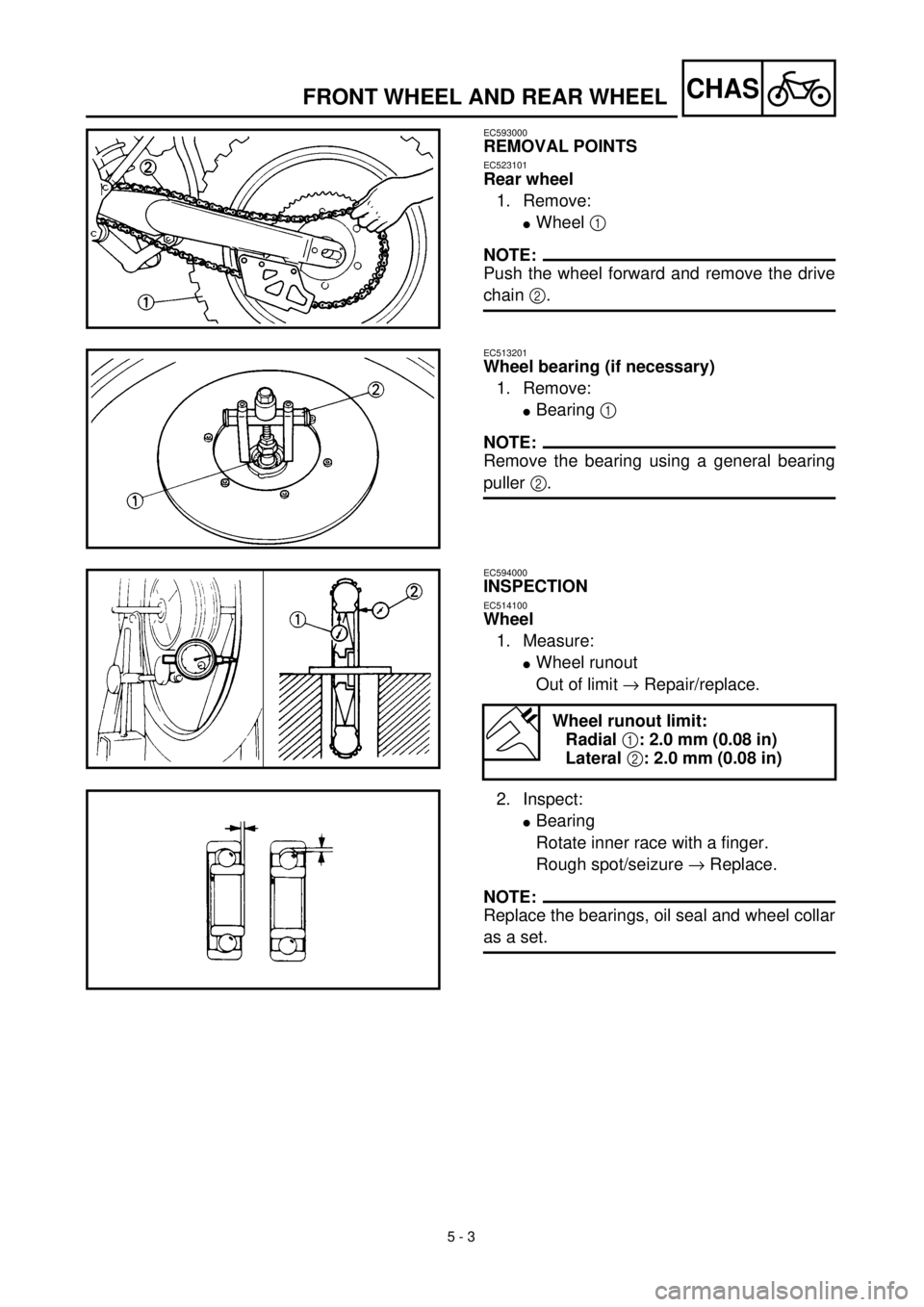

EC523101
Rear wheel
1. Remove:
l
Wheel
1

NOTE:

Push the wheel forward and remove the drive
chain
2
.
EC513201
Wheel bearing (if necessary)
1. Remove:
l
Bearing
1

NOTE:

Remove the bearing using a general bearing
puller
2
.
EC594000
INSPECTION
EC514100
Wheel

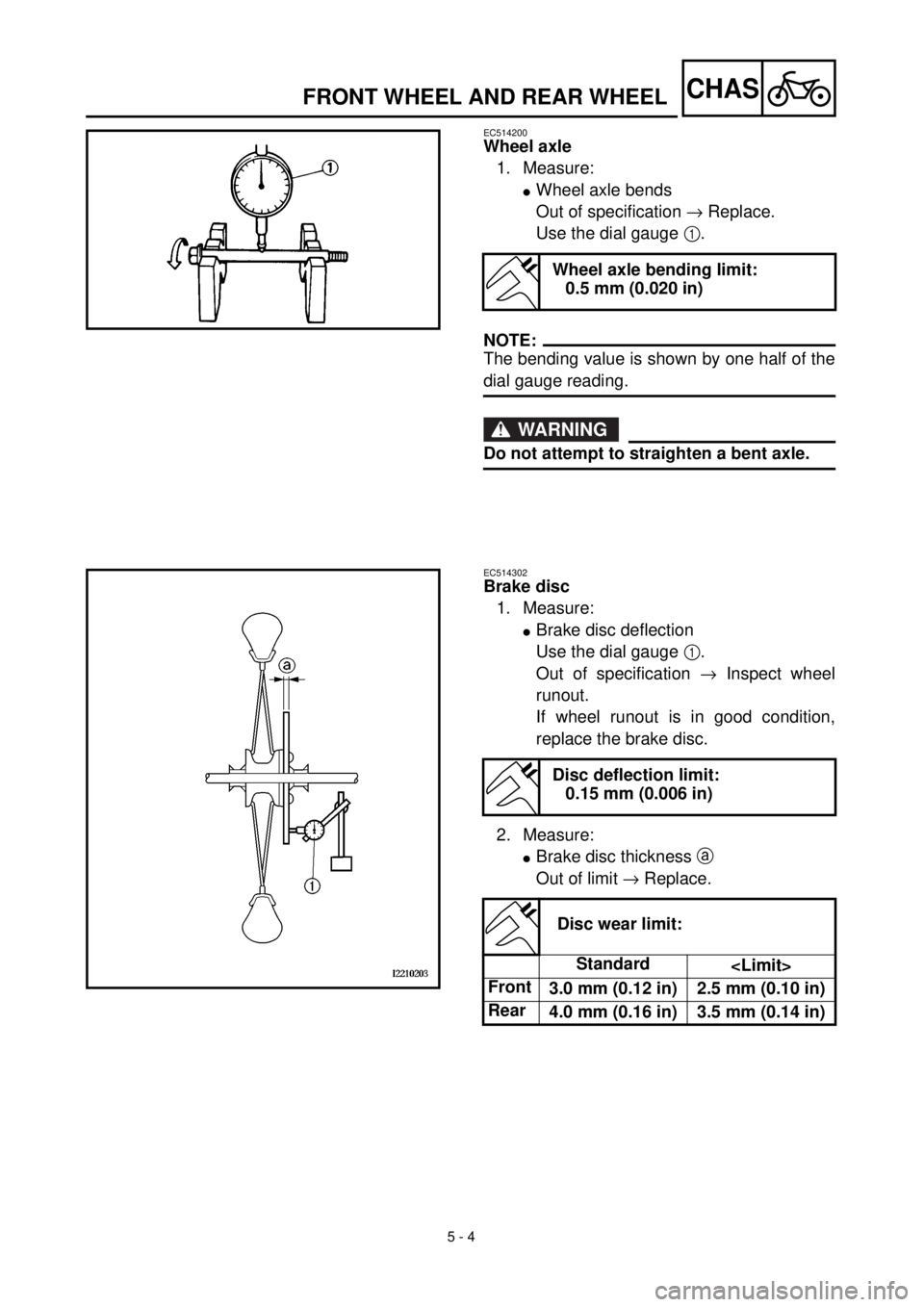

1. Measure:
l
Wheel runout
Out of limit
®
Repair/replace.
2. Inspect:
l
Bearing
Rotate inner race with a finger.
Rough spot/seizure
®
Replace.
NOTE:

Replace the bearings, oil seal and wheel collar
as a set.
Wheel runout limit:
Radial
1
: 2.0 mm (0.08 in)
Lateral
2
: 2.0 mm (0.08 in)

5 - 3
CHAS

ROUE AVANT ET ROUE ARRIERE
VORDER- UND HINTERRAD
AUSBAU
Hinterrad
1. Demontieren:
l
Rad
1

HINWEIS:

Das Rad nach vorne stoßen und die Antriebs-
kette
2
abnehmen.
Radlager (nach Bedarf)
1. Demontieren:
l
Lager
1

HINWEIS:

Die Lager mit einem Lageraustreiber
2
aus-
bauen.
PRÜFUNG
Rad
1. Messen:
l
Felgenschlag
Unvorschriftsmäßig
®
Instand setzen/
Erneuern.
Max. Felgenschlag
Höhenschlag
1
: 2,0 mm
Seitenschlag
2
: 2,0 mm
2. Kontrollieren:
l
Lager
Den inneren Laufring mit dem Finger
drehen.
Schwergängigkeit/Freßspuren
®

Erneuern.
HINWEIS:

Lager, Dichtringe und Hülse im Satz erneuern.
POINTS DE DEPOSE
Roue arrière
1. Déposer:
l
Roue
1

N.B.:

Pousser la roue vers l’avant et déposer la chaîne de
transmission
2
.
Roulement de roue (si nécessaire)
1. Déposer:
l
Roulement
1
N.B.:

Déposer le roulement en utilisant un arrache-roule-
ment courant
2
.
CONTROLE
Roue
1. Mesure:
l
Voile de roue
Hors limite
®
Réparer/changer.
Limite de voile de la roue:
Radial
1
: 2,0 mm (0,08 in)
Latéral
2: 2,0 mm (0,08 in)
2. Contrôler:
lRoulement
Faire tourner la bague intérieure avec le
doigt.
Point dur/grippage ® Changer.
N.B.:
Changer à la fois les roulements, la bague d’étan-
chéité et la collerette de roue.

5 - 4
CHAS

FRONT WHEEL AND REAR WHEEL
EC514200
Wheel axle
1. Measure:
l
Wheel axle bends
Out of specification
®
Replace.
Use the dial gauge
1
.
NOTE:

The bending value is shown by one half of the
dial gauge reading.
WARNING

Do not attempt to straighten a bent axle.
Wheel axle bending limit:
0.5 mm (0.020 in)
EC514302
Brake disc
1. Measure:
l
Brake disc deflection
Use the dial gauge
1
.
Out of specification
®
Inspect wheel
runout.
If wheel runout is in good condition,
replace the brake disc.
2. Measure:
l
Brake disc thickness
a

Out of limit
®
Replace.
Disc deflection limit:
0.15 mm (0.006 in)
Disc wear limit:
Standard

Front
3.0 mm (0.12 in) 2.5 mm (0.10 in)
Rear
4.0 mm (0.16 in) 3.5 mm (0.14 in)
