YAMAHA YZ426F 2000 Betriebsanleitungen (in German)

5 - 4
CHAS
ROUE AVANT ET ROUE ARRIERE
VORDER- UND HINTERRAD
Radachse
1. Messen:
lRadachsschlag
Unvorschriftsmäßig ® Erneuern.
Die Meßuhr 1 verwenden.
HINWEIS:
Der Radachsschlag entspricht der Hälfte der
Meßuhranzeige.
WARNUNG
Nie versuchen, eine verbogene Achse zu
richten.
Max. Radachsschlag
0,5 mm
Bremsscheibe
1. Messen:
lBremsscheibenschlag
Die Meßuhr 1 verwenden.
Unvorschriftsmäßig ® Felgenschlag
prüfen.
Falls im Sollbereich, die Bremsscheibe
erneuern.
2. Messen:
lBremsscheibenstärke a
Unvorschriftsmäßig ® Erneuern.
Max. Bremsscheibenverzug
0,15 mm
Bremsscheiben-Mindeststärke
Standard
Vorn3,0 mm 2,5 mm
Hinten4,0 mm 3,5 mm
Axe de roue
1. Mesurer:
lLes flexions de l’axe de roue
Hors-spécification ® Changer.
Utiliser le comparateur 1.
N.B.:
La valeur de flexion est égale à la moitié de la lec-
ture du comparateur.
AVERTISSEMENT
Ne jamais tenter de redresser un axe tordu.
Limite de torsion de l’axe de roue:
0,5 mm (0,020 in)
Disque de frein
1. Mesurer:
lDéflexion de disque de frein
Utiliser le comparateur 1.
Hors spécification ® Examiner le voile de
roue.
Si le voile de la roue est normal, changer le
disque de frein.
2. Mesurer:
lEpaisseur de disque de frein a
Hors limite ® Changer.
Limite de déflexion de disque:
0,15 mm (0,006 in)
Limite d’usure de disque:
Standard
Avant3,0 mm (0,12 in) 2,5 mm (0,10 in)
Arrière4,0 mm (0,16 in) 3,5 mm (0,14 in)

5 - 5
CHAS

FRONT WHEEL AND REAR WHEEL
EC595000
ASSEMBLY AND INSTALLATION
EC595100
Front wheel
1. Install:
l
Bearing (left)
1

l
Spacer
2

l
Bearing (right)
3

l
Oil seal
4

NOTE:

l
Apply the lithium soap base grease on the
bearing and oil seal lip when installing.
l
Use a socket that matches the outside diam-
eter of the race of the bearing.
l
Left side of bearing shall be installed first.
l
Install the oil seal with its manufacture’s
marks or numbers facing outward.
ACHTUNG:CAUTION:
Do not strike the inner race of the bearing.
Contact should be made only with the outer
race.
2. Install:
lBrake disc 1
lBolt (brake disc) 2
NOTE:
Tighten the bolts in stage, using a crisscross
pattern.
New
T R..12 Nm (1.2 m · kg, 8.7 ft · lb)
3. Install:
lCollar 1
NOTE:
lApply the lithium soap base grease on the oil
seal lip.
lInstall the collars with their projections a
facing the wheel.
4. Install:
lWheel
NOTE:
Install the brake disc 1 between the brake
pads 2 correctly.

5 - 5
CHAS
ROUE AVANT ET ROUE ARRIERE
VORDER- UND HINTERRAD
ZUSAMMENBAU UND MONTAGE
Vorderrad
1. Montieren:
lLager (links) 1
lDistanzstück 2
lLager (rechts) 3
lDichtring 4
HINWEIS:
lDie Dichtringlippen beim Einbau mit Lithium-
fett bestreichen.
lZum Eintreiben von Lager und Dichtring eine
Steckschlüssel-Nuß in entsprechender Grö-
ße verwenden.
lDas Lager auf der linken Seite zuerst ein-
bauen.
lDen Dichtring mit nach außen weisenden
Herstellerangaben einbauen.
ACHTUNG:
Niemals gegen den inneren Laufring schla-
gen. Beim Eintreiben nur auf den äußeren
Laufring einwirken.
2. Montieren:
lBremsscheibe 1
lSchraube (Bremsscheibe) 2
HINWEIS:
Die Schrauben stufenweise über Kreuz fest-
ziehen.
3. Montieren:
lHülse 1
HINWEIS:
lDie Dichtringlippen mit Lithiumfett bestrei-
chen.
lDie Hülsen mit zum Rad weisendem Rand
a einbauen.
New
T R..12 Nm (1,2 m · kg)
4. Montieren:
lRad
HINWEIS:
Die Bremsscheibe 1 zwischen die Bremsbe-
läge 2 führen. REMONTAGE ET MONTAGE
Roue avant
1. Monter:
lRoulement (gauche) 1
lEntretoise 2
lRoulement (droit) 3
lBague d’étanchéité 4
N.B.:
lAppliquer une graisse à base de savon au lithium
sur le roulement et la lèvre de la bague d’étan-
chéité lors de la repose.
lUtiliser une douille convenant au diamètre exté-
rieure de la cage du roulement.
lMonter d’abord le roulement latéral gauche.
lMonter la bague d’étanchéité avec ses marques
ou numéros de fabricant dirigés vers l’extérieur.
ATTENTION:
Ne pas frapper sur le chemin de roulement
interne. Le contact ne doit avoir lieu qu’avec le
chemin de roulement extérieur.
2. Monter:
lDisque de frein 1
lBoulon (disque de frein) 2
N.B.:
Serrer les boulons par étape en diagonale.
3. Monter:
lCollerette 1
N.B.:
lAppliquer de la graisse à base de savon au
lithium sur les lèvres de bague d’étanchéité.
lInstaller les colliers avec leurs saillies a face à la
roue.
New
T R..12 Nm (1,2 m · kg, 8,7 ft · lb)
4. Monter:
lRoue
N.B.:
Reposer correctement le disque 1 du frein entre
les plaquettes 2 de frein.

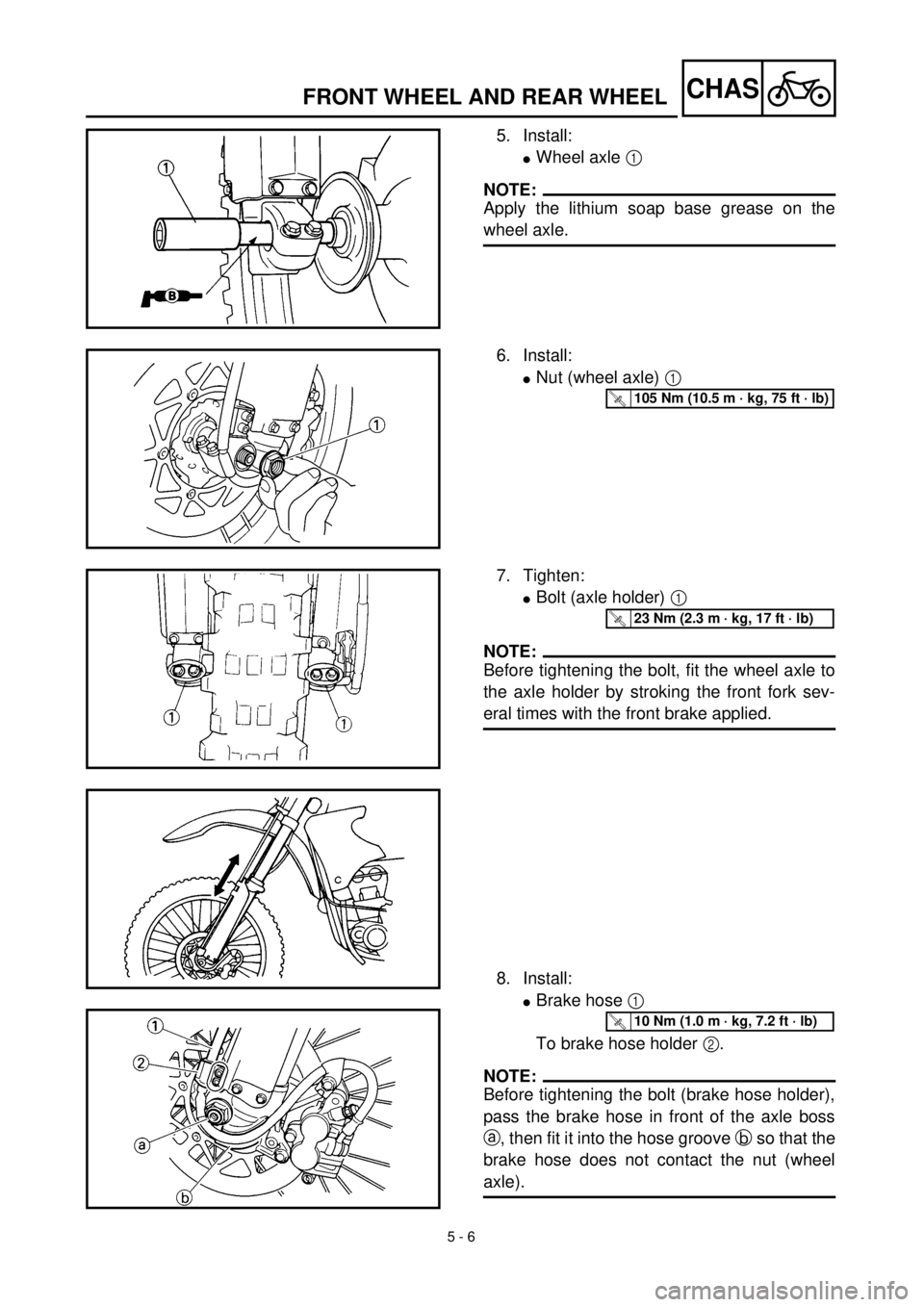

5 - 6
CHASFRONT WHEEL AND REAR WHEEL
5. Install:
lWheel axle 1
NOTE:
Apply the lithium soap base grease on the
wheel axle.
6. Install:
lNut (wheel axle) 1
T R..105 Nm (10.5 m · kg, 75 ft · lb)
7. Tighten:
lBolt (axle holder) 1
NOTE:
Before tightening the bolt, fit the wheel axle to
the axle holder by stroking the front fork sev-
eral times with the front brake applied.
8. Install:
lBrake hose 1
To brake hose holder 2.
NOTE:
Before tightening the bolt (brake hose holder),
pass the brake hose in front of the axle boss
a, then fit it into the hose groove b so that the
brake hose does not contact the nut (wheel
axle).
T R..23 Nm (2.3 m · kg, 17 ft · lb)
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)

5 - 6
CHAS
ROUE AVANT ET ROUE ARRIERE
VORDER- UND HINTERRAD
5. Montieren:
lRadachse 1
HINWEIS:
Lithiumfett auf die Radachse auftragen.
6. Montieren:
lAchsmutter 1
T R..105 Nm (10,5 m · kg)
7. Festziehen:
lSchraube (Achshalterung) 1
HINWEIS:
Vor dem Festziehen dieser Schrauben die Te-
leskopgabel bei gezogener Vorderradbremse
mehrmals einfedern, damit sich die Radachse
richtig in die Achshalterung setzt.
8. Montieren:
lBremsschlauch 1
(am der Halterung 2)
HINWEIS:
Vor dem Festziehen dieser Schraube (Halte-
rung) den Bremsschlauch am Gabelbein-Vor-
sprung a vorbei und durch die Nut b führen,
so daß dieser die Achsmutter nicht berührt.
T R..23 Nm (2,3 m · kg)
T R..10 Nm (1,0 m · kg)
5. Monter:
lAxe de roue 1
N.B.:
Appliquer de la graisse à base de savon au lithium
sur l’axe de roue.
6. Monter:
lEcrou (axe de roue) 1
T R..105 Nm (10,5 m · kg, 75 ft · lb)
7. Serrer:
lBoulon (support d’axe) 1
N.B.:
Avant de serrer le boulon, emboîter l’axe de la roue
dans le support d’axe en donnant plusieurs coups
sur la fourche avant tout en serrant le frein avant.
8. Monter:
lTuyau de frein 1
Sur le support de tuyau de frein 2.
N.B.:
Avant de serrer le boulon (support de tuyau de
frein), faire passer le tuyau de frein à l’avant du
bossage d’essieu a, puis l’insérer dans la canne-
lure de tuyau b pour que le tuyau de frein ne tou-
che pas l’écrou (axe de roue).
T R..23 Nm (2,3 m · kg, 17 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)

5 - 7
CHASFRONT WHEEL AND REAR WHEEL
9. Install:
lHose cover 1
lPlain washer 2
lBolt [hose cover (M8)] 3
lBolt [hose cover (M6)] 4
T R..16 Nm (1.6 m · kg, 11 ft · lb)
T R..7 Nm (0.7 m · kg, 5.1 ft · lb)
EC525112
Rear wheel
1. Install:
lBearing (right) 1
lCirclip 2
lSpacer 3
lBearing (left) 4
lOil seal 5
NOTE:
lApply the lithium soap base grease on the
bearing and oil seal lip when installing.
lInstall the bearing with seal facing outward.
lUse a socket that matches the outside diam-
eter of the race of the bearing.
lRight side of bearing shall be installed first.
lInstall the oil seal with its manufacture’s
marks or numbers facing outward.
ACHTUNG:CAUTION:
Do not strike the inner race of the bearing.
Contact should be made only with the outer
race.
New
New
2. Install:
lBrake disc 1
lBolt (brake disc) 2
NOTE:
Tighten the bolts in stage, using a crisscross
pattern.
1
1
1
1

2


1
3
5
2
4
6
T R..14 Nm (1.4 m · kg, 10 ft · lb)

5 - 7
CHAS
ROUE AVANT ET ROUE ARRIERE
VORDER- UND HINTERRAD
9. Montieren:
lSchlauchabdeckung 1
lBeilagscheibe 2
lM8-Schraube (Schlauchabdeckung) 3
lM6-Schraube (Schlauchabdeckung) 4
T R..16 Nm (1,6 m · kg)
T R..7 Nm (0,7 m · kg)
Hinterrad
1. Montieren:
lLager (rechts) 1
lSicherungsring 2
lDistanzstück 3
lLager (links) 4
lDichtring 5
HINWEIS:
lDie Dichtringlippen beim Einbau mit Lithium-
fett bestreichen.
lDas Lager mit nach außen weisendem
Dichtring einbauen.
lZum Eintreiben von Lager und Dichtring eine
Steckschlüssel-Nuß in entsprechender Grö-
ße verwenden.
lDas Lager auf der rechten Seite zuerst ein-
bauen.
lDen Dichtring mit nach außen weisenden
Herstellerangaben einbauen.
ACHTUNG:
Niemals gegen den inneren Laufring schla-
gen. Beim Eintreiben nur auf den äußeren
Laufring einwirken.
New
New
2. Montieren:
lBremsscheibe 1
lSchraube (Bremsscheibe) 2
HINWEIS:
Die Schrauben stufenweise über Kreuz fest-
ziehen.
T R..14 Nm (1,4 m · kg)
9. Monter:
lCache de tuyau 1
lRondelle ordinaire 2
lBoulon [cache de tuyau (M8)] 3
lBoulon [cache de tuyau (M6)] 4
T R..16 Nm (1,6 m · kg, 11 ft · lb)
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
Roue arrière
1. Monter:
lRoulement (droit) 1
lCirclip 2
lEntretoise 3
lRoulement (gauche) 4
lBague d’étanchéité 5
N.B.:
lAppliquer une graisse à base de savon au lithium
sur le roulement et la lèvre de la bague d’étan-
chéité lors de la repose.
lMonter le roulement avec son joint dirigé vers
l’extérieur.
lUtiliser une douille convenant au diamètre exté-
rieure de la cage du roulement.
lMonter d’abord le roulement latéral droit.
lMonter la bague d’étanchéité avec ses marques
ou numéros de fabricant dirigés vers l’extérieur.
ATTENTION:
Ne pas frapper sur le chemin de roulement
interne. Le contact ne doit avoir lieu qu’avec le
chemin de roulement extérieur.
New
New
2. Monter:
lDisque de frein 1
lBoulon (disque de frein) 2
N.B.:
Serrer les boulons par étapes et en diagonale.
T R..14 Nm (1,4 m · kg, 10 ft · lb)

5 - 8
CHAS
3. Install:
lDriven sprocket 1
lBolt (driven sprocket) 2
lPlain washer (driven sprocket) 3
lNut (driven sprocket) 4
NOTE:
Tighten the nuts in stage, using a crisscross
pattern.
T R..42 Nm (4.2 m · kg, 30 ft · lb)
FRONT WHEEL AND REAR WHEEL
4. Install:
lCollar 1
NOTE:
Install the collar marked “L” on the driven
sprocket side and the collar marked “R” on the
brake disc side.
5. Install:
lWheel
NOTE:
Install the brake disc 1 between the brake
pads 2 correctly.
6. Install:
lDrive chain 1
NOTE:
Push the wheel 2 forward and install the drive
chain.
7. Install:
lChain puller 1
lWheel axle 2
NOTE:
lInstall the chain puller (left), and insert the
wheel axle from left side.
lApply the lithium soap base grease on the
wheel axle.

5 - 8
CHAS
3. Montieren:
lKettenrad 1
lSchraube (Kettenrad) 2
lBeilagscheibe (Kettenrad) 3
lMutter (Kettenrad) 4
HINWEIS:
Die Muttern stufenweise über Kreuz festzie-
hen.
T R..42 Nm (4,2 m · kg)
ROUE AVANT ET ROUE ARRIERE
VORDER- UND HINTERRAD
4. Montieren:
lHülse 1
HINWEIS:
Die mit “L” markierte Hülse an der Kettenrad-
Seite und die mit “R” markierte Hülse an der
Bremsscheiben-Seite einbauen.
5. Montieren:
lRad
HINWEIS:
Die Bremsscheibe 1 zwischen die Bremsbe-
läge 2 führen.
6. Montieren:
lAntriebskette 1
HINWEIS:
Das Rad 2 nach vorne drücken, um die An-
triebskette zu montieren.
7. Montieren:
lKettenspannerblech 1
lRadachse 2
HINWEIS:
lDas Kettenspannerblech (links) einbauen
und die Radachse von der linken Seite ein-
stecken.
lLithiumfett auf die Radachse auftragen. 3. Monter:
lPignon mené 1
lBoulon (pignon mené) 2
lRondelle ordinaire (pignon mené) 3
lEcrou (pignon mené) 4
N.B.:
Serrer les écrous par étapes et en diagonale.
T R..42 Nm (4,2 m · kg, 30 ft · lb)
4. Monter:
lCollerette 1
N.B.:
Installer le collerette indiqué “L” sur le côté du
pignon mené et le collerette indiqué “R” sur le côté
du disque de frein.
5. Monter:
lRoue
N.B.:
Reposer correctement le disque 1 du frein entre
les plaquettes 2 de frein.
6. Monter:
lChaîne de transmission 1
N.B.:
Pousser la roue 2 vers l’avant et monter la chaîne
de transmission.
7. Monter:
lTendeur de chaîne 1
lAxe de roue 2
N.B.:
lMonter le tendeur de chaîne (gauche), puis insé-
rer l’axe de roue à partir du côté gauche.
lAppliquer de la graisse à base de savon au
lithium sur l’axe de roue.

5 - 9

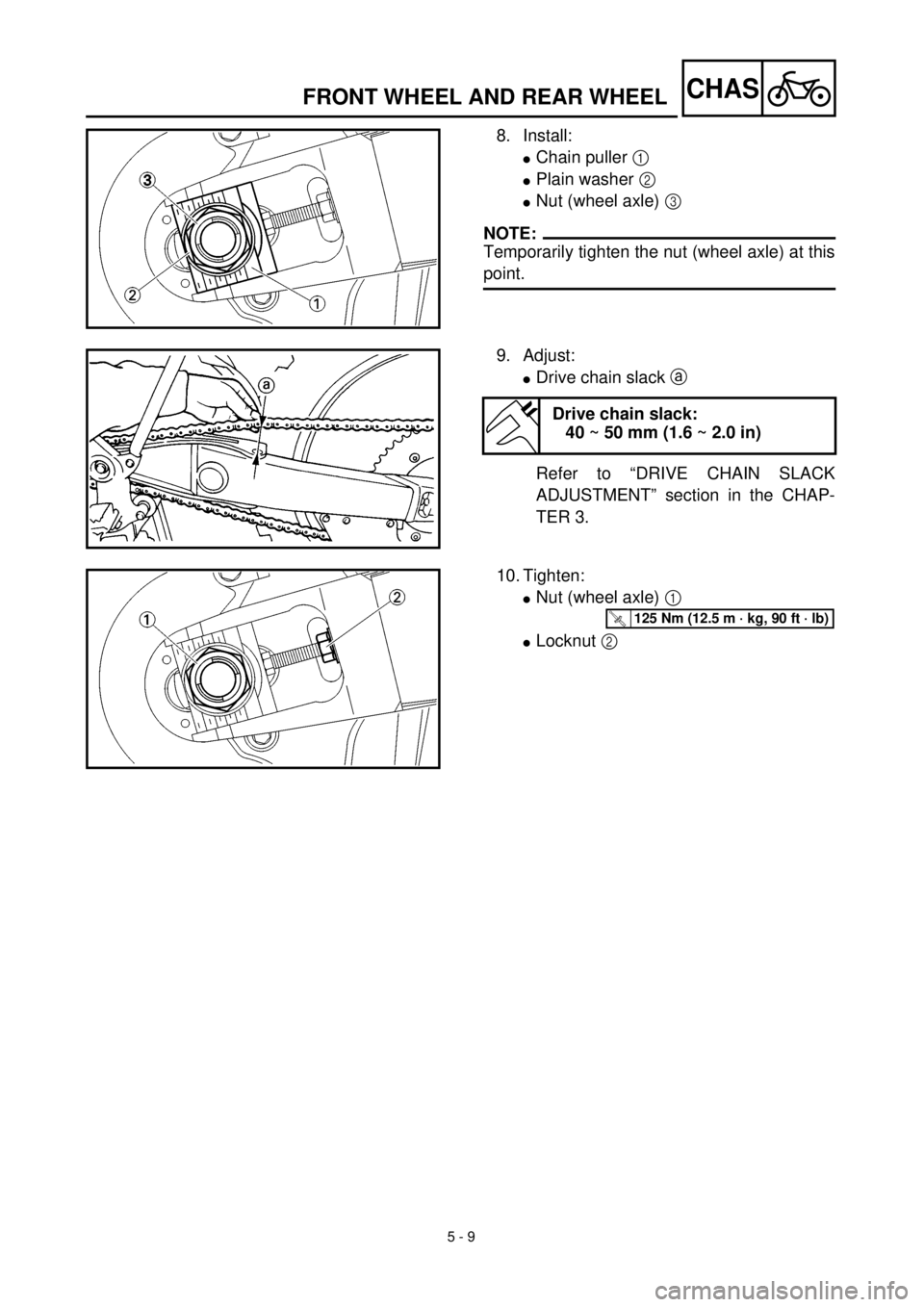

CHASFRONT WHEEL AND REAR WHEEL
8. Install:
lChain puller 1
lPlain washer 2
lNut (wheel axle) 3
NOTE:
Temporarily tighten the nut (wheel axle) at this
point.
9. Adjust:
lDrive chain slack a
Refer to “DRIVE CHAIN SLACK
ADJUSTMENT” section in the CHAP-
TER 3.
Drive chain slack:
40 ~ 50 mm (1.6 ~ 2.0 in)
10. Tighten:
lNut (wheel axle) 1
lLocknut 2
T R..125 Nm (12.5 m · kg, 90 ft · lb)
