YAMAHA YZ426F 2000 Betriebsanleitungen (in German)

5 - 24
CHAS
FREIN AVANT ET FREIN ARRIERE
VORDER- UND HINTERRADBREMSE
3. Den Bremsschlauch durch die Kabelfüh-
rung 1, dann durch die Führung a am
Protektor 2 leiten.
4. Montieren:
lKupferscheibe 1
lBremsschlauch 2
lHohlschraube 3
WARNUNG
Immer neue Kupferscheiben verwenden.
ACHTUNG:
Den Bremsschlauch so einbauen, daß sein
Rohrteil a gemäß Abbildung angeordnet
ist und den Überstand b am Hauptbrems-
zylinder leicht berührt.
New
T R..30 Nm (3,0 m · kg)
Bremsschlauch hinten
1. Montieren:
lKupferscheibe 1
lBremsschlauch 2
lKupferscheibe 3
lHohlschraube 4
WARNUNG
Immer neuen Kupferscheiben verwenden.
ACHTUNG:
Bei der Befestigung des Bremsschlauchs
zuerst den Zahn a der Kupferscheibe 1
auf den Vorsprung b des Hauptzylinders
ausrichten, dann den Metallstutzen am
Ende des Bremsschlauchs auf den Zahn c
der Kupferscheibe 1 ausrichten und die
Hohlschraube festziehen.
New
New
T R..30 Nm (3,0 m · kg)
3. Faire passer la tuyau de frein dans le guide de
câble 1, puis dans le guide a sur le protec-
teur 2.
4. Monter:
lRondelle en cuivre 1
lTuyau de frein 2
lBoulon-raccord 3
AVERTISSEMENT
Toujours utiliser des rondelles en cuivre neuves.
ATTENTION:
Installer la tuyau de frein de manière que la par-
tie avec le tuyau soit a dirigée comme indiqué
et touche légèrement b la saillie sur le maîtrecy-
lindre.
New
T R..30 Nm (3,0 m · kg, 22 ft · lb)
Tuyau de frein arrière
1. Monter:
lRondelle en cuivre 1
lTuyau de frein 2
lRondelle en cuivre 3
lBoulon-raccord 4
AVERTISSEMENT
Toujours utiliser des rondelles en cuivre neuves.
ATTENTION:
Monter le flexible de frein en alignant la dent a
de la rondelle en cuivre 1 sur la saillie b du
maître-cylindre. Aligner ensuite le tuyau placé à
l’extrémité du flexible de frein sur la dent c de
la rondelle en cuivre 1 puis serrer le boulon-
raccord.
New
New
T R..30 Nm (3,0 m · kg, 22 ft · lb)

5 - 25
CHASFRONT BRAKE AND REAR BRAKE

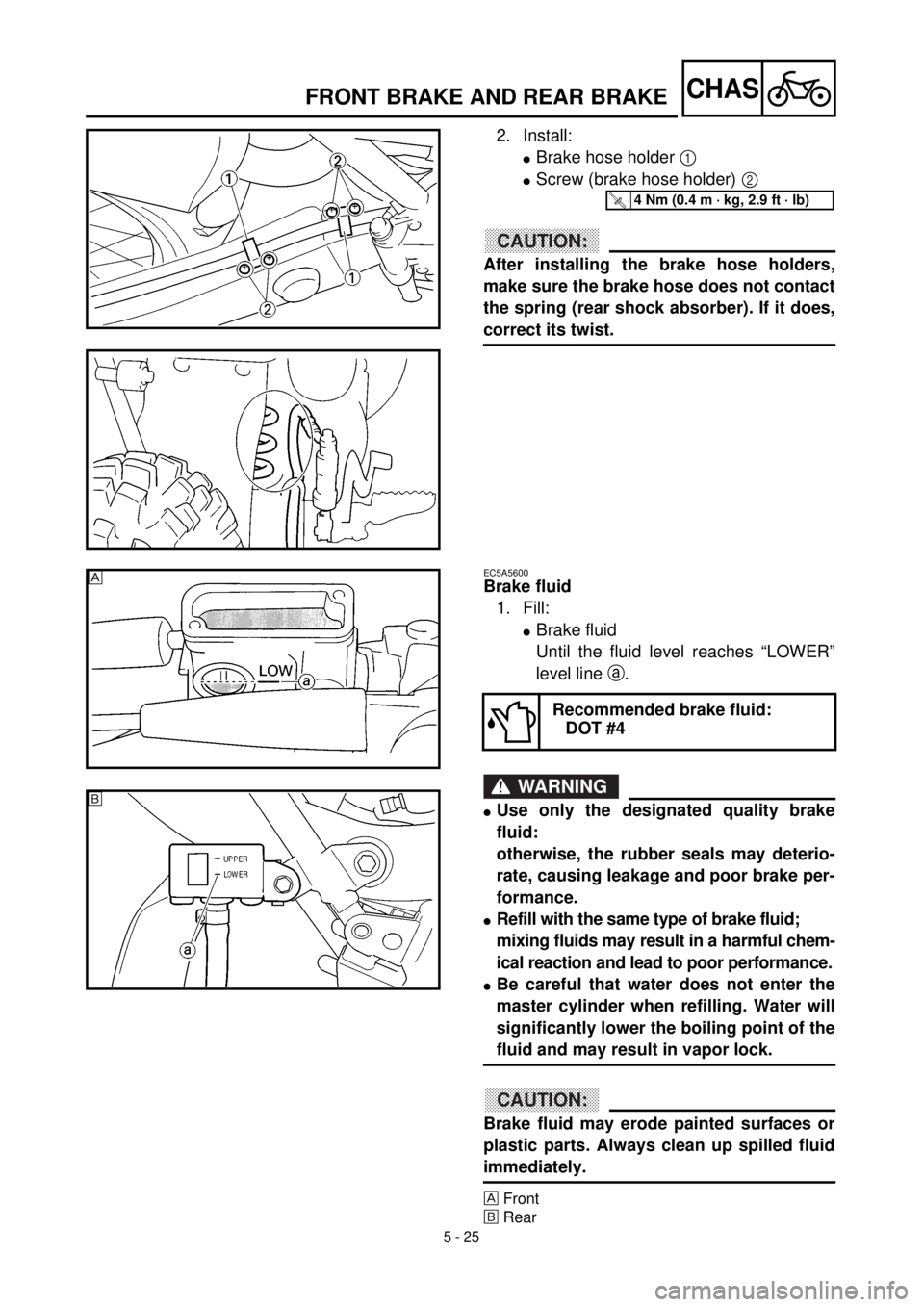

2. Install:
lBrake hose holder 1
lScrew (brake hose holder) 2
ACHTUNG:CAUTION:
After installing the brake hose holders,
make sure the brake hose does not contact
the spring (rear shock absorber). If it does,
correct its twist.
T R..4 Nm (0.4 m · kg, 2.9 ft · lb)
EC5A5600
Brake fluid
1. Fill:
lBrake fluid
Until the fluid level reaches “LOWER”
level line a.
WARNING
lUse only the designated quality brake
fluid:
otherwise, the rubber seals may deterio-
rate, causing leakage and poor brake per-
formance.
lRefill with the same type of brake fluid;
mixing fluids may result in a harmful chem-
ical reaction and lead to poor performance.
lBe careful that water does not enter the
master cylinder when refilling. Water will
significantly lower the boiling point of the
fluid and may result in vapor lock.
ACHTUNG:CAUTION:
Brake fluid may erode painted surfaces or
plastic parts. Always clean up spilled fluid
immediately.
Front
õRear
Recommended brake fluid:
DOT #4

õ

5 - 25
CHAS
FREIN AVANT ET FREIN ARRIERE
VORDER- UND HINTERRADBREMSE
2. Montieren:
lBremsschlauch-Halterung 1
lSchraube (Halterung) 2
ACHTUNG:
Nach dem Einbau der Bremsschlauch-Hal-
terungen sicherstellen, daß der Brems-
schlauch das Federbein nicht berührt. An-
derenfalls den Schlauch neu verlegen.
T R..4 Nm (0,4 m · kg)
Bremsflüssigkeit
1. Befüllen:
lBremsflüssigkeitsbehälter
(bis zur Minimalstand-Markierung a)
WARNUNG
lNur Bremsflüssigkeit der vorgeschriebe-
nen Spezifikation verwenden. Andere
Produkte können die Gummidichtungen
zersetzen und zu Undichtigkeiten und
verminderter Bremsleistung führen.
lAusschließlich Bremsflüssigkeit der glei-
chen Spezifikation nachfüllen. Mischun-
gen unterschiedlicher Produkte können
zu chemischen Reaktionen und damit zu
verminderter Bremsleistung führen.
lBeim Nachfüllen darauf achten, daß kein Was-
ser in den Bremsflüssigkeitsbehälter gelangt.
Wasser setzt den Siedepunkt der Bremsflüs-
sigkeit herab und kann bei Dampfblasenbil-
dung zum Blockieren der Bremse führen.
ACHTUNG:
Bremsflüssigkeit greift lackierte Flächen
und Kunststoffe an. Verschüttete Brems-
flüssigkeit daher sofort abwischen.
Vorn
õHinten
Empfohlene Bremsflüssigkeit
DOT 4
2. Monter:
lSupport de tuyau de frein 1
lVis (support de tuyau de frein) 2
ATTENTION:
Après avoir installé les supports de tuyau de
frein, s’assurer que le tuyau de frein ne touche
pas le ressort (amortisseur arrière). S’il le tou-
che, corriger le coude.
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
Liquide de frein
1. Remplir:
lLiquide de frein
Jusqu’à ce que le liquide atteigne le niveau
“LOWER” a.
AVERTISSEMENT
lLa qualité du liquide de frein utilisé doit être
conforme aux normes spécifiées, sinon les
joints en caoutchouc risquent de se détériorer,
ce qui causera des fuites et un mauvais fonc-
tionnement du frein.
lToujours utiliser la même marque de liquide
de frein. Le mélange de liquides de marques
différentes risque de provoquer une réaction
chimique nuisible au fonctionnement du frein.
lLorsqu’on ajoute du liquide, faire attention de
ne pas laisser pénétrer de l’eau dans le maître-
cylindre. L’eau risque d’abaisser fortement le
point d’ébullition et de provoquer un bouchon
de vapeur.
ATTENTION:
Le liquide de frein attaque les surfaces peintes et
le plastique. Si on en renverse, il faut l’essuyer
immédiatement.
Avant
õArrière
Liquide de frein recommandé:
DOT n˚4

5 - 26
CHASFRONT BRAKE AND REAR BRAKE

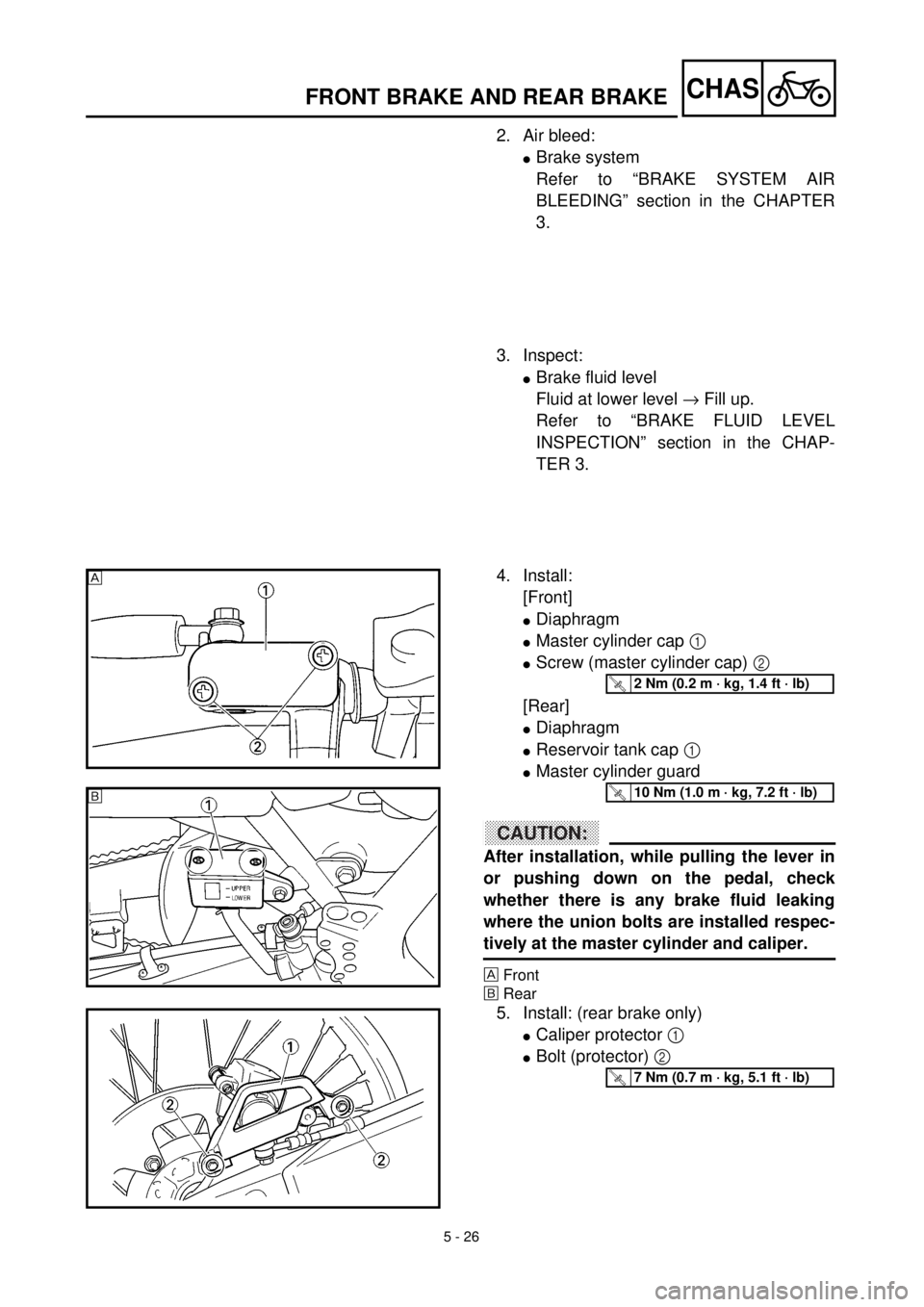

2. Air bleed:
lBrake system
Refer to “BRAKE SYSTEM AIR
BLEEDING” section in the CHAPTER
3.
3. Inspect:
lBrake fluid level
Fluid at lower level ® Fill up.
Refer to “BRAKE FLUID LEVEL
INSPECTION” section in the CHAP-
TER 3.
4. Install:
[Front]
lDiaphragm
lMaster cylinder cap 1
lScrew (master cylinder cap) 2
[Rear]
lDiaphragm
lReservoir tank cap 1
lMaster cylinder guard
ACHTUNG:CAUTION:
After installation, while pulling the lever in
or pushing down on the pedal, check
whether there is any brake fluid leaking
where the union bolts are installed respec-
tively at the master cylinder and caliper.
Front
õRear
5. Install: (rear brake only)
lCaliper protector 1
lBolt (protector) 2

T R..2 Nm (0.2 m · kg, 1.4 ft · lb)
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)õ
T R..7 Nm (0.7 m · kg, 5.1 ft · lb)

5 - 26
CHAS
FREIN AVANT ET FREIN ARRIERE
VORDER- UND HINTERRADBREMSE
2. Entlüften:
lBremsanlage
Siehe unter “HYDRAULISCHE-BREMS-
ANLAGE ENTLÜFTEN” im KAPITEL 3.
3. Kontrollieren:
lBremsflüssigkeitsstand
Niedrig ® Auffüllen.
Siehe unter “BREMSFLÜSSIGKEITS-
STAND KONTROLLIEREN” im KAPI-
TEL 3.
4. Montieren:
[Vorn]
lMembran
lBehälterdeckel 1
lSchraube (Behälterdeckel) 2
[Hinten]
lMembran
lBehälterdeckel 1
lHauptbremszylinderschutz
ACHTUNG:
Nach der Montage den Hand- bzw. Fußbrems-
hebel betätigen und die Hohlschrauben am
Hauptbremszylinder und Bremssattel auf Un-
dichtigkeit prüfen.
Vorn
õHinten
T R..2 Nm (0,2 m · kg)
T R..10 Nm (1,0 m · kg)
5. Montieren: (nur Hinterradbremse)
lBremssattelschutz 1
lSchraube 2 T R..7 Nm (0,7 m · kg)
2. Purger l’air:
lSystème de freinage
Se reporter à la section “PURGE D’AIR
DU SYSTEME DE FREINAGE” du CHA-
PITRE 3.
3. Vérifier:
lNiveau de liquide de frein
Niveau du liquide bas ® Remettre à
niveau.
Se reporter à la section “CONTROLE DU
NIVEAU DU LIQUIDE DE FREIN” du
CHAPITRE 3.
4. Monter:
[Avant]
lDiaphragme
lCapuchon de maître-cylindre 1
lVis (capuchon de maître-cylindre) 2
[Arrière]
lDiaphragme
lCapuchon de vase d’expansion 1
lGarde de maître-cylindre
ATTENTION:
Après le montage, rechercher les fuites éventuel-
les de liquide de frein au niveau des boulons-rac-
cords sur le maître-cylindre et l’étrier en
actionnant le levier ou la pédale de frein.
Avant
õArrière
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
5. Monter: (frein arrière seulement)
lProtection d’étrier 1
lBoulon (protection) 2
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)

5 - 27
CHASFRONT FORK
EC550000

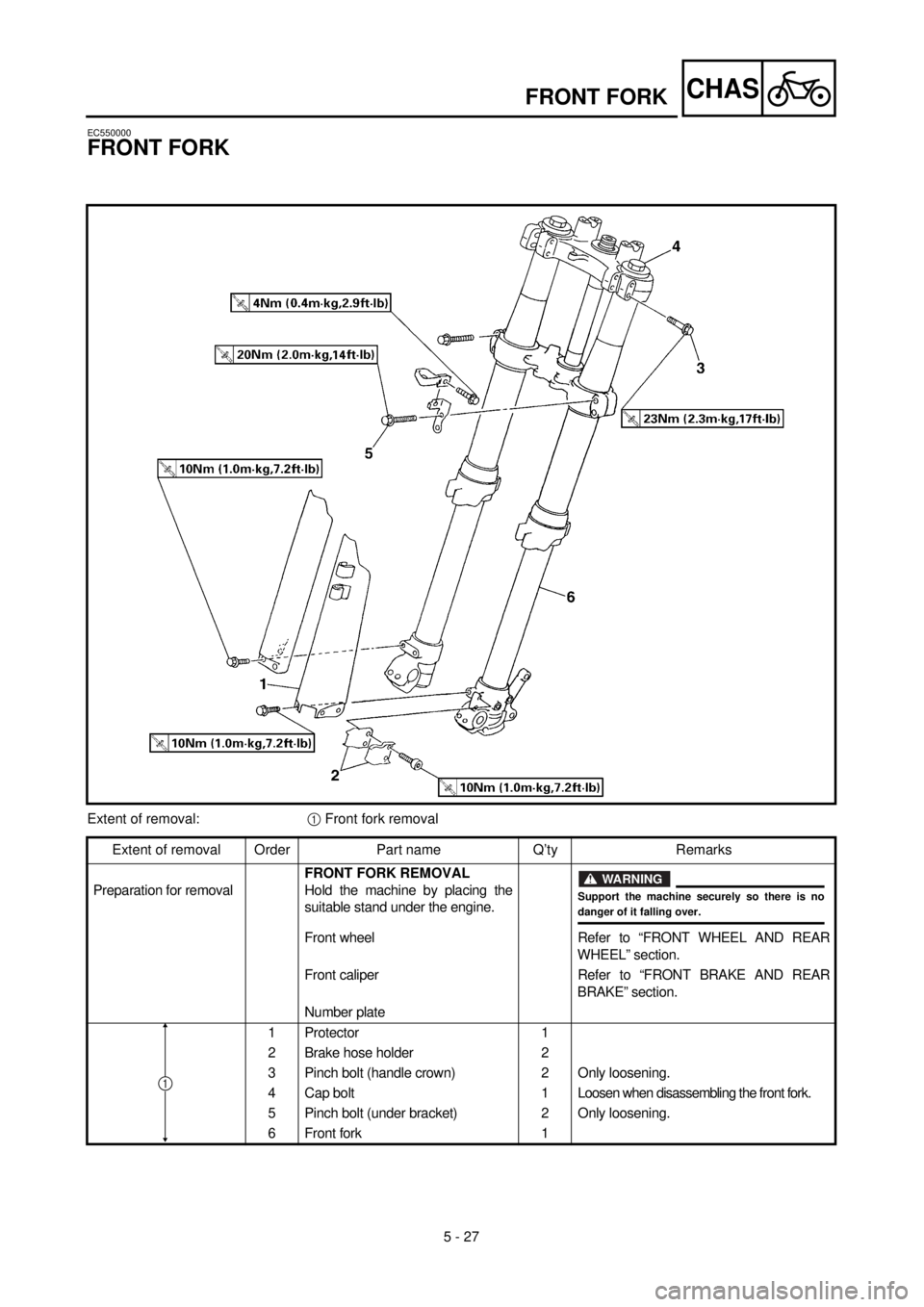

FRONT FORK
Extent of removal:1 Front fork removal
Extent of removal Order Part name Q’ty Remarks
Preparation for removalFRONT FORK REMOVAL
Hold the machine by placing the
suitable stand under the engine.
Front wheel Refer to “FRONT WHEEL AND REAR
WHEEL” section.
Front caliper Refer to “FRONT BRAKE AND REAR
BRAKE” section.
Number plate
1 Protector 1
2 Brake hose holder 2
3 Pinch bolt (handle crown) 2 Only loosening.
4 Cap bolt 1Loosen when disassembling the front fork.
5 Pinch bolt (under bracket) 2 Only loosening.
6 Front fork 1
WARNING
Support the machine securely so there is nodanger of it falling over.
1

5 - 27
CHAS
FOURCHE AVANT
Organisation de la dépose:1 Dépose de la fourche avant
Organisation de la dépose Ordre Nom de pièce Qté Remarques
Préparation pour la
déposeDEPOSE DE LA FOURCHE
AVANT
Maintenir la machine en plaçant un
support approprié sous le moteur.
Roue avant Se reporter à la section “ROUE AVANT ET
ROUE ARRIERE”.
Etrier avant Se reporter à la section “FREIN AVANT ET
FREIN ARRIERE”.
Plaque de numéro
1 Protection 1
2 Support de tuyau de frein 2
3 Boulon de bridage (té de fourche
supérieur)2 Desserrer uniquement.
4 Bouchon de fourche 1 Desserrer lors du démontage de la fourche
avant.
5 Boulon de bridage (té de fourche
inférieur)2 Desserrer uniquement.
6 Fourche avant 1
AVERTISSEMENT
Bien soutenir la machine afin qu’elle ne risquepas de se renverser.
1
FOURCHE AVANT
TELESKOPGABEL
TELESKOPGABEL
Demontage-Arbeiten:1 Teleskopgabel demontieren
Demontage-ArbeitenReihen-
folgeBauteilAnz.Bemerkungen
Vorbereitung für den
AusbauTELESKOPGABEL DEMONTIE-
REN
Das Motorrad am Motor auf-
bocken.
Vorderrad Siehe unter “VORDER- UND HINTER-
RAD”.
Bremssattel vorn Siehe unter “VORDER- UND HINTER-
RADBREMSE”.
Nummernschild
1 Protektor 1
2 Bremsschlauch-Halterung 2
3 Klemmschraube (obere Gabel-
brücke)2 Nur lockern.
4 Verschlußschraube 1 Bei der Demontage der Teleskopgabel
lockern.
5 Klemmschraube (untere Gabel-
brücke)2 Nur lockern.
6 Teleskopgabel 1
WARNUNG
Das Motorrad gegen Umfallen sichern.
1

5 - 28
CHASFRONT FORK
EC558000

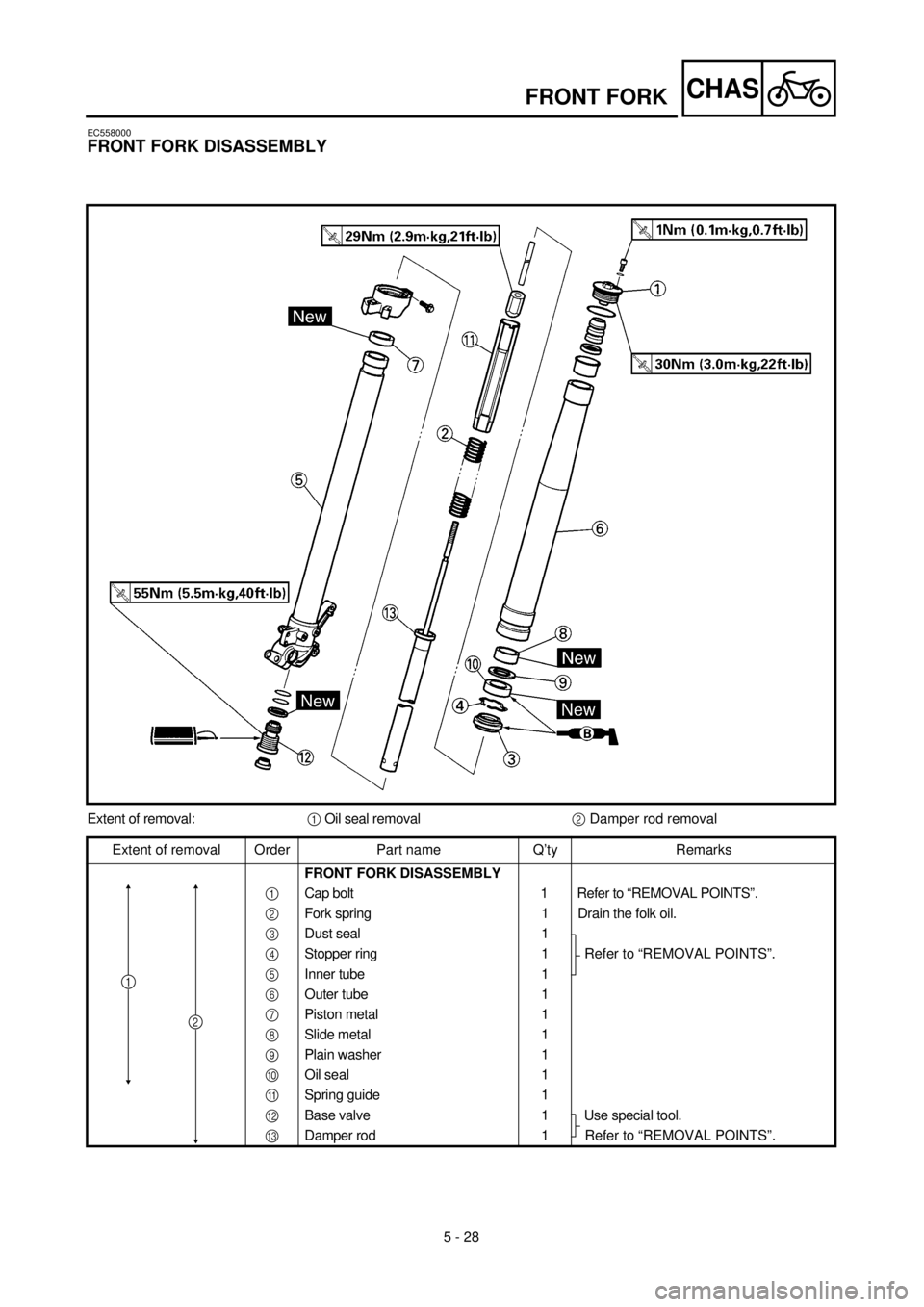

FRONT FORK DISASSEMBLY
Extent of removal:1 Oil seal removal2 Damper rod removal
Extent of removal Order Part name Q’ty Remarks
FRONT FORK DISASSEMBLY
1 Cap bolt 1 Refer to “REMOVAL POINTS”.
2 Fork spring 1 Drain the folk oil.
3 Dust seal 1
Refer to “REMOVAL POINTS”. 4 Stopper ring 1
5 Inner tube 1
6 Outer tube 1
7 Piston metal 1
8 Slide metal 1
9 Plain washer 1
0 Oil seal 1
A Spring guide 1
B Base valve 1 Use special tool.
C Damper rod 1Refer to “REMOVAL POINTS”.
1
2

5 - 28
CHAS
FOURCHE AVANT
TELESKOPGABEL
TELESKOPGABEL DEMONTIEREN
Demontage-Arbeiten:1 Dichtring demontieren2 Dämpferrohr demontieren
Demontage-ArbeitenReihen-
folgeBauteilAnz.Bemerkungen
TELESKOPGABEL DEMONTIE-
REN
1 Verschlußschraube 1 Siehe unter “AUSBAU”.
2 Gabelfeder 1 Das Gabelöl ablassen.
3 Staubschutzring 1
Siehe unter “AUSBAU”. 4 Sicherungsring 1
5 Gleitrohr 1
6 Standrohr 1
7 Kolbenbuchse 1
8 Gleitbuchse 1
9 Beilagscheibe 1
0 Dichtring 1
A Federsitz 1
B Luftventil 1
Spezialwerkzeug verwenden.
Siehe unter “AUSBAU”.
C Dämpferrohr 1
1
2
DEMONTAGE DE LA FOURCHE AVANT
Organisation de la dépose:1 Dépose de la bague d’étanchéité2 Dépose de la tige d’amortisseur
Organisation de la dépose Ordre Nom de pièce Qté Remarques
DEMONTAGE DE LA FOUR-
CHE AVANT
1 Boulon capuchon 1 Se reporter à “POINTS DE DEPOSE”.
2 Ressort de fourche 1 Vidanger d’huile de fourche.
3 Joint antipoussière 1
Se reporter à “POINTS DE DEPOSE”. 4 Bague d’arrêt 1
5 Tube interne 1
6 Tube externe 1
7 Bague coulissante de piston 1
8 Bague antifriction 1
9 Rondelle ordinaire 1
0 Bague d’étanchéité 1
A Guide de ressort 1
B Soupape de base 1
Utiliser l’outil spécial.
Se reporter à “POINTS DE DEPOSE”.
C Tige d’amortisseur 1
1
2

5 - 29
CHASFRONT FORK
EC556000
HANDLING NOTE
NOTE:
The front fork requires careful attention. So it is
recommended that the front fork be main-
tained at the dealers.
ACHTUNG:CAUTION:
To prevent an accidental explosion of air,
the following instructions should be
observed:
lThe front fork with a built-in piston rod
has a very sophisticated internal con-
struction and is particularly sensitive to
foreign material.
Use enough care not to allow any foreign
material to come in when the oil is
replaced or when the front fork is disas-
sembled and reassembled.
lBefore removing the cap bolts or front
forks, be sure to extract the air from the
air chamber completely.
EC553000
REMOVAL POINTS
EC553150
Cap bolt
1. Remove:
lCap bolt 1
From the outer tube.
NOTE:
Before removing the front fork from the
machine, loosen the cap bolt.
2. Remove:
lCap bolt 1
NOTE:
lWhile compressing the fork spring, set the
thin type spanners 2 between the spacer 3
and spring guide 4.
lHold the locknut 5 and remove the cap bolt.
