YAMAHA YZ426F 2000 Betriebsanleitungen (in German)

5 - 44
CHAS
GUIDON
LENKER
HINWEIS:
lMotorstoppschalter, Kupplungshebel-Halte-
rung und Kabelbinder laut Abbildung montie-
ren.
lDas Motorstoppschalter-Kabel mittig durch
die Kupplungshebel-Halterung führen.
8. Montieren:
lKupplungszug 1
HINWEIS:
Lithiumfett auf das Kupplungszug-Ende auftra-
gen.
9. Einstellen:
lKupplungszugspiel
Siehe unter “KUPPLUNG EINSTEL-
LEN” im KAPITEL 3.
10. Die Nummernschild-Befestigung a am
Lenker montieren.
11. Das Kraftstofftank-Entlüftungsschlauch-
Ende 1 durch die Bohrung im Nummern-
schild führen.
N.B.:
lLe bouton d’arrêt du moteur “ENGINE STOP”,
le support et la bride de levier d’embrayage doi-
vent être installés selon les dimensions indiquées.
lFaire passer le fil de bouton d’arrêt du moteur
“ENGINE STOP” au centre du support
d’embrayage.
8. Monter:
lCâble d’embrayage 1
N.B.:
Appliquer de la graisse à base de savon au lithium
sur l’extrémité du câble d’embrayage.
9. Régler:
lJeu du levier d’embrayage
Se reporter à la section “REGLAGE DE
L’EMBRAYAGE” du CHAPITRE 3.
10. Fixer la partie de fixation a de la plaque de
numéro au guidon.
11. Introduire l’extrémité du conduit d’aération
de carburant 1 dans les trous de la plaque de
numéro.

5 - 45
CHAS
EC560000
STEERING
Extent of removal:1 Under bracket removal2 Bearing removal
Extent of removal Order Part name Q’ty Remarks
STEERING REMOVAL
Refer to “HANDLEBAR” section. Preparation for removal Hold the machine by placing the
suitable stand under the engine.
Number plate
Handlebar
Cable guide
Front fender
1 Steering shaft nut 1
2 Front fork 2 Refer to “FRONT FORK” section.
3 Handle crown 1
4 Ring nut 1 Use special tool.
Refer to “REMOVAL POINTS”.
5 Under bracket 1
6 Ball race cover 1
7 Bearing (upper) 1
8 Bearing (lower) 1 Refer to “REMOVAL POINTS”.
9 Ball race 2 Refer to “REMOVAL POINTS”.
WARNING
Support the machine securely so there is nodanger of it falling over.
2
1
STEERING

5 - 45
CHAS
LENKKOPF
Demontage-Arbeiten:1 Untere Gabelbrücke demontieren 2 Lager demontieren
ANZUGSREIHENFOLGE:
lRingmutter mit 38 Nm (3,8 m • kg) festziehen.
lUm eine Umdrehung lockern.
lNochmals mit 7 Nm (0,7 m • kg) festziehen.
Demontage-ArbeitenReihen-
folgeBauteilAnz.Bemerkungen
LENKKOPF DEMONTIEREN
Siehe unter “LENKER”. Vorbereitung für den
AusbauDas Motorrad am Motor auf-
bocken
Nummernschild
Lenker
Kabelführung
Vorderrad-Abdeckung
1 Lenkkopfmutter 1
2 Teleskopgabel 2 Siehe unter “TELESKOPGABEL”.
3 Obere Gabelbrücke 1
4 Ringmutter 1 Spezialwerkzeug verwenden.
Siehe unter “AUSBAU”.
5 Untere Gabelbrücke 1
6 Lagerschutzkappe 1
7 Lager (oben) 1
8 Lager (unten) 1 Siehe unter “AUSBAU”.
9 Laufring 2 Siehe unter “AUSBAU”.
WARNUNG
Das Motorrad gegen Umfallen sichern.
2
1
DIRECTION
LENKKOPF
DIRECTION
Organisation de la dépose:1 Dépose du té de fourche inférieur2 Dépose du roulement
ETAPES DE SERRAGE:
lSerrer l’écrou annulaire à un couple d’environ 38 Nm (3,8 m • kg, 27 ft • lb).
lLe desserrer d’un tour.
lLe resserrer à un couple d’environ 7 Nm (0,7 m • kg, 5,1 ft • lb)
Organisation de la dépose Ordre Nom de pièce Qté Remarques
DEPOSE DE LA DIRECTION
Se reporter à la section “GUIDON”. Préparation pour la
déposeMaintenir la machine en plaçant un
support approprié sous le moteur.
Plaque de numéro
Guidon
Guide de câble
Garde-boue avant
1 Ecrou de colonne de direction 1
2 Fourche avant 2 Se reporter à la section “FOURCHE
AVANT”.
3 Etrier supérieur 1
4 Ecrou annulaire 1 Utiliser l’outil spécial.
Se reporter à “POINTS DE DEPOSE”.
5 Etrier inférieur 1
6 Couvercle de cage à billes 1
7 Roulement (supérieur) 1
8 Roulement (inférieur) 1 Se reporter à “POINTS DE DEPOSE”.
9 Cage à billes 2 Se reporter à “POINTS DE DEPOSE”.
AVERTISSEMENT
Bien soutenir la machine afin qu’elle ne risquepas de se renverser.
2
1

5 - 46
CHAS
EC563000
REMOVAL POINTS
EC563202
Ring nut
1. Remove:
lRing nut 1
Use the ring nut wrench 2.
WARNING
Support the steering shaft so that it may
not fall down.
Ring nut wrench:
YU-33975/90890-01403
EC563300
Bearing (lower)
1. Remove:
lBearing (lower) 1
Use the floor chisel 2.
ACHTUNG:CAUTION:
Take care not to damage the steering shaft
thread.
EC563400
Ball race
1. Remove:
lBall race 1
Remove the ball race using long rod 2
and the hammer.
EC564000
INSPECTION
EC564200
Steering shaft
1. Inspect:
lSteering shaft 1
Bend/damage ® Replace.
STEERING

5 - 46
CHAS
AUSBAU
Ringmutter
1. Demontieren:
lRingmutter 1
Den Hakenschlüssel 2 verwenden.
WARNUNG
Die untere Gablebrücke gegen Herunterfal-
len sichern.
Hakenschlüssel
YM-33975/90890-01403
Lager (unten)
1. Demontieren:
lLager (unten) 1
Einen Meißel 2 verwenden.
ACHTUNG:
Das Lenkrohrgewinde nicht beschädigen.
Laufring
1. Demontieren:
lLaufring 1
Den Laufring wie gezeigt mit einem
Hammer und einer langen Stange 2
aus dem Lenkkopf heraustreiben.
PRÜFUNG
Lenkrohr
1. Kontrollieren:
lLenkrohr 1
Verbiegung/Beschädigung® Erneuern.
DIRECTION
LENKKOPF
POINTS DE DEPOSE
Ecrou annulaire
1. Déposer:
lEcrou annulaire 1
Utiliser la clé pour écrou annulaire 2.
AVERTISSEMENT
Soutenir arbre de direction afin qu’il ne tombe
pas.
Clé pour écrou annulaire:
YM-33975/90890-01403
Roulement (inférieur)
1. Déposer:
lRoulement (inférieur) 1
Utiliser un ciseau de carreleur 2.
ATTENTION:
Veiller à ne pas endommager le filetage de
l’arbre de direction.
Cage à billes
1. Déposer:
lCage à billes 1
Enlever la cage à billes en utilisant une lon-
gue tige 2 et un marteau.
CONTROLE
Arbre de direction
1. Contrôler:
lArbre de direction 1
Déformations/endommagement ® Chan-
ger.

5 - 47
CHASSTEERING
EC564101

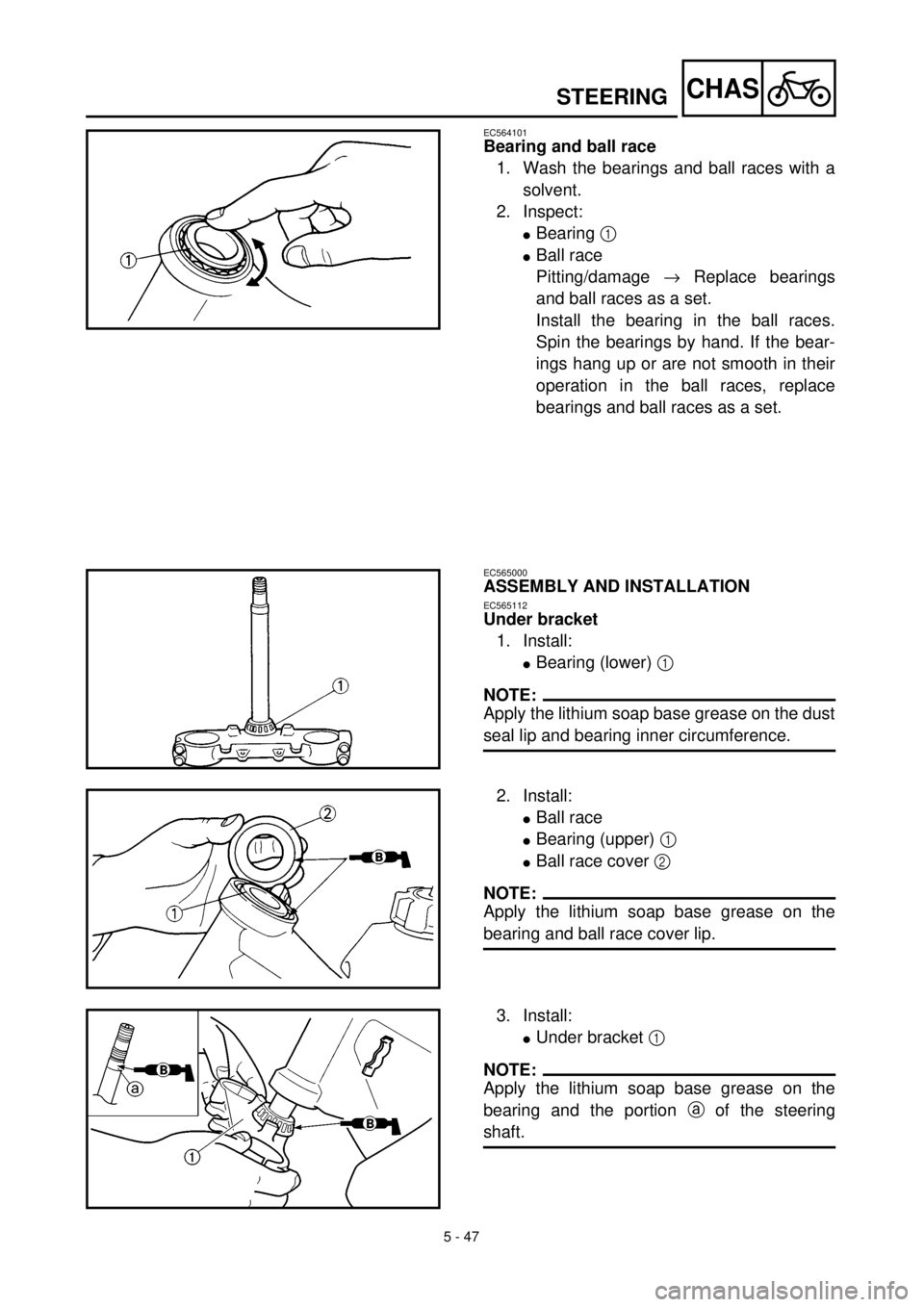

Bearing and ball race
1. Wash the bearings and ball races with a
solvent.
2. Inspect:
lBearing 1
lBall race
Pitting/damage ® Replace bearings
and ball races as a set.
Install the bearing in the ball races.
Spin the bearings by hand. If the bear-
ings hang up or are not smooth in their
operation in the ball races, replace
bearings and ball races as a set.
EC565000
ASSEMBLY AND INSTALLATION
EC565112
Under bracket
1. Install:
lBearing (lower) 1
NOTE:
Apply the lithium soap base grease on the dust
seal lip and bearing inner circumference.
2. Install:
lBall race
lBearing (upper) 1
lBall race cover 2
NOTE:
Apply the lithium soap base grease on the
bearing and ball race cover lip.
3. Install:
lUnder bracket 1
NOTE:
Apply the lithium soap base grease on the
bearing and the portion a of the steering
shaft.

5 - 47
CHAS
DIRECTION
LENKKOPF
Lager und Laufring
1. Die Lager und Laufringe in Lösungsmittel
waschen.
2. Kontrollieren:
lLager 1
lLaufring
Pitting/Beschädigung ® Lager und
Laufringe im Satz erneuern.
Die Lager in die Laufringe einbauen.
Die Lager mit dem Finger drehen. Bei
Schwergängigkeit die Lager und Lauf-
ringe im Satz erneuern.
ZUSAMMENBAU UND MONTAGE
Unter Gabelbrücke
1. Montieren:
lLager (unten) 1
HINWEIS:
Lithiumfett auf die Staubschutzringlippe und
am inneren Lager-Umfang auftragen.
2. Montieren:
lLaufring
lLager (oben) 1
lLagerschutzkappe 2
HINWEIS:
Lithiumfett auf Lager und Lagerschutzkappen-
Lippe auftragen.
3. Montieren:
lUntere Gabelbrücke 1
HINWEIS:
Lithiumfett auf das Lager und den Abschnitt a
der Lenkwelle auftragen. Roulement et cage à billes
1. Nettoyer les roulements et les cages à billes
dans du solvant.
2. Contrôler:
lRoulement 1
lCage à billes
Piqûres/endommagements ® Changer les
roulements et les cages à billes.
Monter les roulements dans les cages à
billes. Faire tourner les roulements à la
main. Si les roulements accrochent ou ne
tournent pas en douceur dans les cages à
billes, remplacer le jeu complet de roule-
ments et de cages à billes.
REMONTAGE ET MONTAGE
Etrier inférieur
1. Monter:
lRoulement (inférieur) 1
N.B.:
Appliquer de la graisse à base de savon au lithium
sur la lèvre du joint antipoussière et sur la circonfé-
rence interne du roulement.
2. Monter:
lCage à billes
lRoulement (supérieur) 1
lCouvercle de cage à billes 2
N.B.:
Appliquer de la graisse de base de savon au lithium
sur le roulement et la lèvre de couvercle de cage à
billes.
3. Monter:
lEtrier inférieur 1
N.B.:
Appliquer de la graisse à base de savon au lithium
sur le roulement et sur la partie a de l’axe de
direction.

5 - 48
CHAS

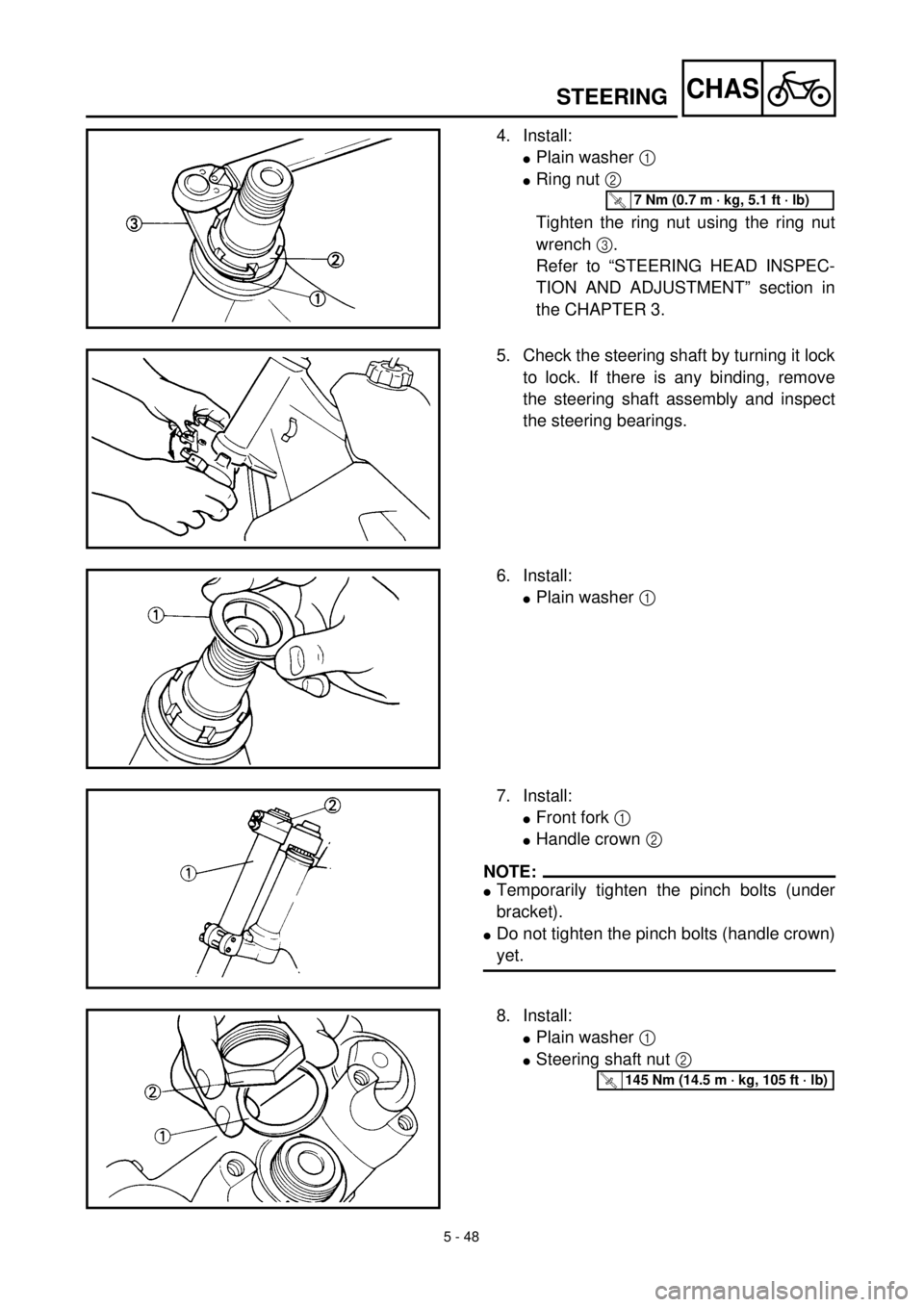

4. Install:
lPlain washer 1
lRing nut 2
Tighten the ring nut using the ring nut
wrench 3.
Refer to “STEERING HEAD INSPEC-
TION AND ADJUSTMENT” section in
the CHAPTER 3.
T R..7 Nm (0.7 m · kg, 5.1 ft · lb)
5. Check the steering shaft by turning it lock
to lock. If there is any binding, remove
the steering shaft assembly and inspect
the steering bearings.
6. Install:
lPlain washer 1
7. Install:
lFront fork 1
lHandle crown 2
NOTE:
lTemporarily tighten the pinch bolts (under
bracket).
lDo not tighten the pinch bolts (handle crown)
yet.
8. Install:
lPlain washer 1
lSteering shaft nut 2
T R..145 Nm (14.5 m · kg, 105 ft · lb)
STEERING

5 - 48
CHAS
4. Montieren:
lBeilagscheibe 1
lRingmutter2
lDie Ringmutter mit dem Hakenschlüs-
sel 3 festziehen.
Siehe unter “LENKERKOPF KON-
TROLLIEREN UND EINSTELLEN” im
KAPITEL 3.
T R..7 Nm (0,7 m · kg)
DIRECTION
LENKKOPF
5. Den Lenkkopf von Anschlag bis Anschlag
auf Leichtgängigkeit prüfen. Bei Schwer-
gängigkeit den Lenkkopf demontieren
und die Lager prüfen.
6. Montieren:
lBeilagscheibe 1
7. Montieren:
lGabelholme 1
lObere Gabelbrücke 2
HINWEIS:
lDie Klemmschrauben der unteren Gabel-
brücke provisorisch festziehen.
lDie Klemmschrauben der oberen Gabelbrük-
ke noch nicht festziehen.
8. Montieren:
lBeilagscheibe 1
lLenkkopfmutter 2
T R..145 Nm (14,5 m · kg)
4. Monter:
lRondelle ordinaire 1
lEcrou annulaire 2
lSerrer l’écrou annulaire 3 en utilisant la
clé pour écrou annulaire.
Se reporter à la section “CONTROLE ET
REGLAGE DE LA TETE DE FOURCHE”
du CHAPITRE 3.
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
5. Vérifier l’axe de direction en le tournant
d’une butée à l’autre. S’il y a un point dur,
retirer l’ensemble axe de direction et inspec-
ter le support de direction.
6. Monter:
lRondelle ordinaire 1
7. Monter:
lFourche avant 1
lEtrier supérieur 2
N.B.:
lSerrer le boulon de bridage (té de fourche infé-
rieur) provisoirement.
lNe pas encore serrer le boulon de bridage (té de
fourche supérieur).
8. Monter:
lRondelle ordinaire 1
lEcrou de colonne de direction 2
T R..145 Nm (14,5 m · kg, 105 ft · lb)

5 - 49
CHASSTEERING
9. After tightening the nut, check the steer-
ing for smooth movement. If not, adjust
the steering by loosening the ring nut little
by little.

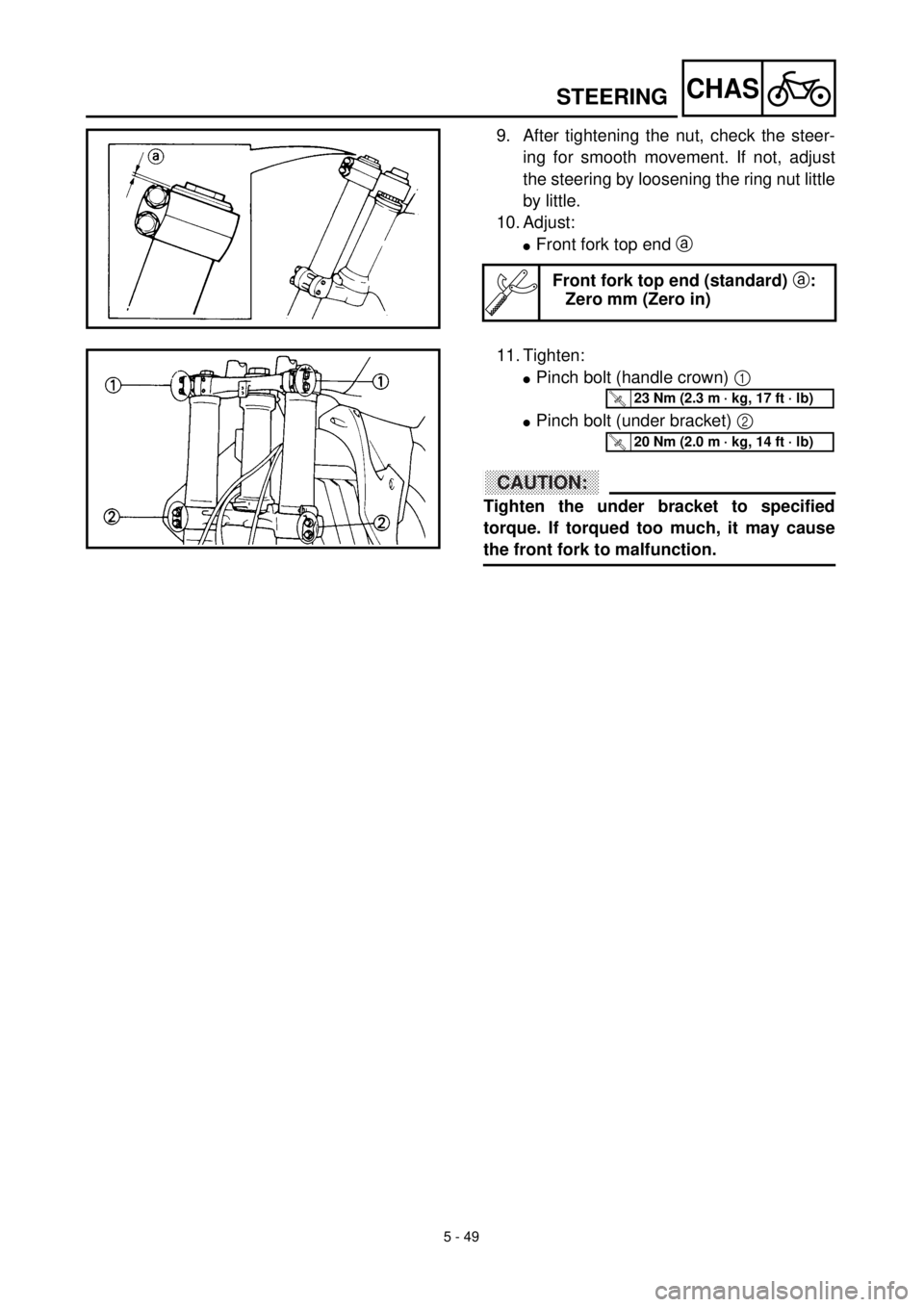

10. Adjust:
lFront fork top end a
Front fork top end (standard) a:
Zero mm (Zero in)
11. Tighten:
lPinch bolt (handle crown) 1
lPinch bolt (under bracket) 2
ACHTUNG:CAUTION:
Tighten the under bracket to specified
torque. If torqued too much, it may cause
the front fork to malfunction.
T R..23 Nm (2.3 m · kg, 17 ft · lb)
T R..20 Nm (2.0 m · kg, 14 ft · lb)
