YAMAHA YZ426F 2000 Betriebsanleitungen (in German)

5 - 29
CHAS
FOURCHE AVANT
TELESKOPGABEL
HANDHABUNGSHINWEIS
HINWEIS:
Die Teleskopgabel erfordert besondere Auf-
merksamkeit und sollte am besten vom Ya-
maha-Händler gewartet werden.
ACHTUNG:
Um einen plötzlichen Druckverlust und da-
mit verbundene Gefahren zu vermeiden,
unbedingt folgende Hinweise beachten.
lDer feine Teleskopgabel-Mechanismus ist
sehr auf Fremdstoffe anfällig.
Deshalb beim Gabelölwechsel sowie bei
der Demontage und -Montage darauf ach-
ten, daß keine Fremdstoffe in die Tele-
skopgabel eindringen.
lVor dem Lösen der Verschlußschrauben
unbedingt die Luft aus den Gabelbeinen
vollständig ablassen.
AUSBAU
Verschlußschraube
1. Demontieren:
lVerschlußschraube 1
(vom Standrohr)
HINWEIS:
Die Verschlußschrauben vor der Teleskopga-
bel-Demontage lockern.
2. Demontieren:
lVerschlußschraube 1
HINWEIS:
lDie Gabelfeder komprimieren und dabei ei-
nen flachen Schlüssel 2 zwischen dem Di-
stanzstück 3 und dem Federsitz 4 anset-
zen.
lDie Sicherungsmutter 5 gegenhalten und die
Verschlußschraube lösen. REMARQUES CONCERNANT LA
MANIPULATION
N.B.:
La fourche avant nécessite une soigneuse attention.
Il est donc recommandé de la faire entretenir chez
le revendeur.
ATTENTION:
Pour éviter une explosion accidentelle, les ins-
tructions suivantes doivent être observées:
lLa construction interne d’une fourche avant à
tige de piston incorporée est très sophistiquée
et est particulièrement sensible aux substances
étrangères.
Faire suffisamment attention à ne pas laisser
pénétrer de substances étrangères lorsque
l’huile est remplacée ou lorsque la fourche
avant est démontée ou remontée.
lAvant de dévisser les boulons capuchons ou
d’enlever la fourche avant, être sûr d’avoir
complètement extrait l’air du réservoir d’air.
POINTS DE DEPOSE
Boulon capuchon
1. Déposer:
lBoulon capuchon 1
Du tube externe.
N.B.:
Avant de démonter la fourche avant de la machine,
desserrer le boulon capuchon.
2. Déposer:
lBoulon capuchon 1
N.B.:
lTout en comprimant le ressort de fourche, placer
la clé à ergots fine 2 entre l’entretoise 3 et le
guide de ressort 4.
lMaintenir le contre-écrou 5 et retirer le boulon
capuchon.

5 - 30
CHAS
EC553201

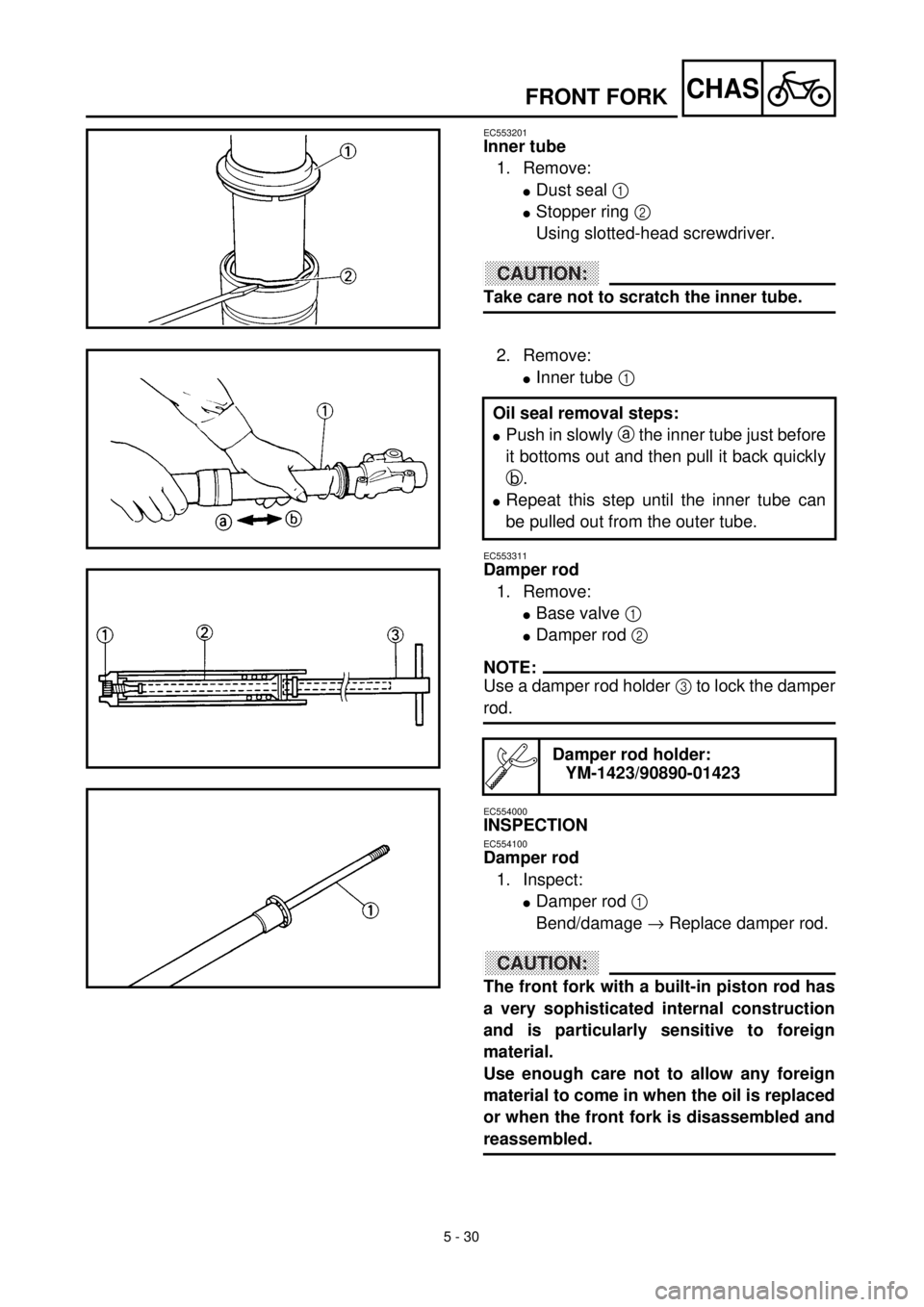

Inner tube
1. Remove:
lDust seal 1
lStopper ring 2
Using slotted-head screwdriver.
ACHTUNG:CAUTION:
Take care not to scratch the inner tube.
2. Remove:
lInner tube 1
EC553311
Damper rod
1. Remove:
lBase valve 1
lDamper rod 2
NOTE:
Use a damper rod holder 3 to lock the damper
rod.
EC554000
INSPECTION
EC554100
Damper rod
1. Inspect:
lDamper rod 1
Bend/damage ® Replace damper rod.
ACHTUNG:CAUTION:
The front fork with a built-in piston rod has
a very sophisticated internal construction
and is particularly sensitive to foreign
material.
Use enough care not to allow any foreign
material to come in when the oil is replaced
or when the front fork is disassembled and
reassembled.Oil seal removal steps:
lPush in slowly a the inner tube just before
it bottoms out and then pull it back quickly
b.
lRepeat this step until the inner tube can
be pulled out from the outer tube.
Damper rod holder:
YM-1423/90890-01423
FRONT FORK

5 - 30
CHAS
Gleitrohr
1. Demontieren:
lStaubschutzring 1
lSicherungsring 2
Einen Schlitzschraubendreher verwen-
den.
ACHTUNG:
Das Gleitrohr nicht beschädigen.
FOURCHE AVANT
TELESKOPGABEL
Tube interne
1. Déposer:
lJoint antipoussière 1
lBague d’arrêt 2
En utilisant un tournevis à lame droite.
ATTENTION:
Faire attention à ne pas rayer le tube interne.
2. Demontieren:
lGleitrohr 1
Arbeitsschritte
lStandrohr langsam in das Gleitrohr hinein-
schieben a und kurz vor dem Anschlag
rasch zurückziehen b.
lVorgang wiederholen, bis das Standrohr
sich vom Gleitrohr trennt.
Dämpferrohr
1. Demontieren:
lLuftventil 1
lDämpferrohr 2
HINWEIS:
Das Dämpferrohr mit dem Dämpferrohr-Halter
3 festhalten.
PRÃœFUNG
Dämpferrohr
1. Kontrollieren:
lDämpferrohr 1
Verbiegung/Beschädigung ® Erneuern.
ACHTUNG:
Die Kolbenstange und der gesamte interne
Teleskopgabel-Mechanismus sind sehr
empfindlich gegen Fremdkörper.
Beim Zerlegen und Zusammenbau der Te-
leskopgabel darauf achten, daß keinerlei
Fremdkörper in das Gabelöl gelangen.
Dämpferrohr-Halter
YM-1423/90890-01423
2. Déposer:
lTube interne 1
Etapes de la dépose de la bague d’étanchéité:
lEnfoncer lentement a le tube interne jusqu’à
ce qu’il soit presque en butée puis le retirer
rapidement b.
lRépéter cette opération jusqu’à ce que le tube
interne puisse être enlevé du tube externe.
Tige d’amortisseur
1. Déposer:
lSoupape de base 1
lTige d’amortisseur 2
N.B.:
Utiliser la poignée de tige d’amortisseur 3 pour
bloquer la tige d’amortisseur.
CONTROLE
Tige d’amortisseur
1. Contrôler:
lTige d’amortisseur 1
Courbure/endommagement ® Changer la
tige d’amortisseur.
ATTENTION:
La construction interne d’une fourche avant à
tige de piston incorporée est très sophistiquée et
est particulièrement sensible aux substances
étrangères.
Faire suffisamment attention à ne pas laisser
pénétrer de substances étrangères lorsque
l’huile est remplacée ou lorsque la fourche avant
est démontée ou remontée.
Poignée de tige d’amortisseur:
YM-1423/90890-01423

5 - 31
CHAS
EC554200

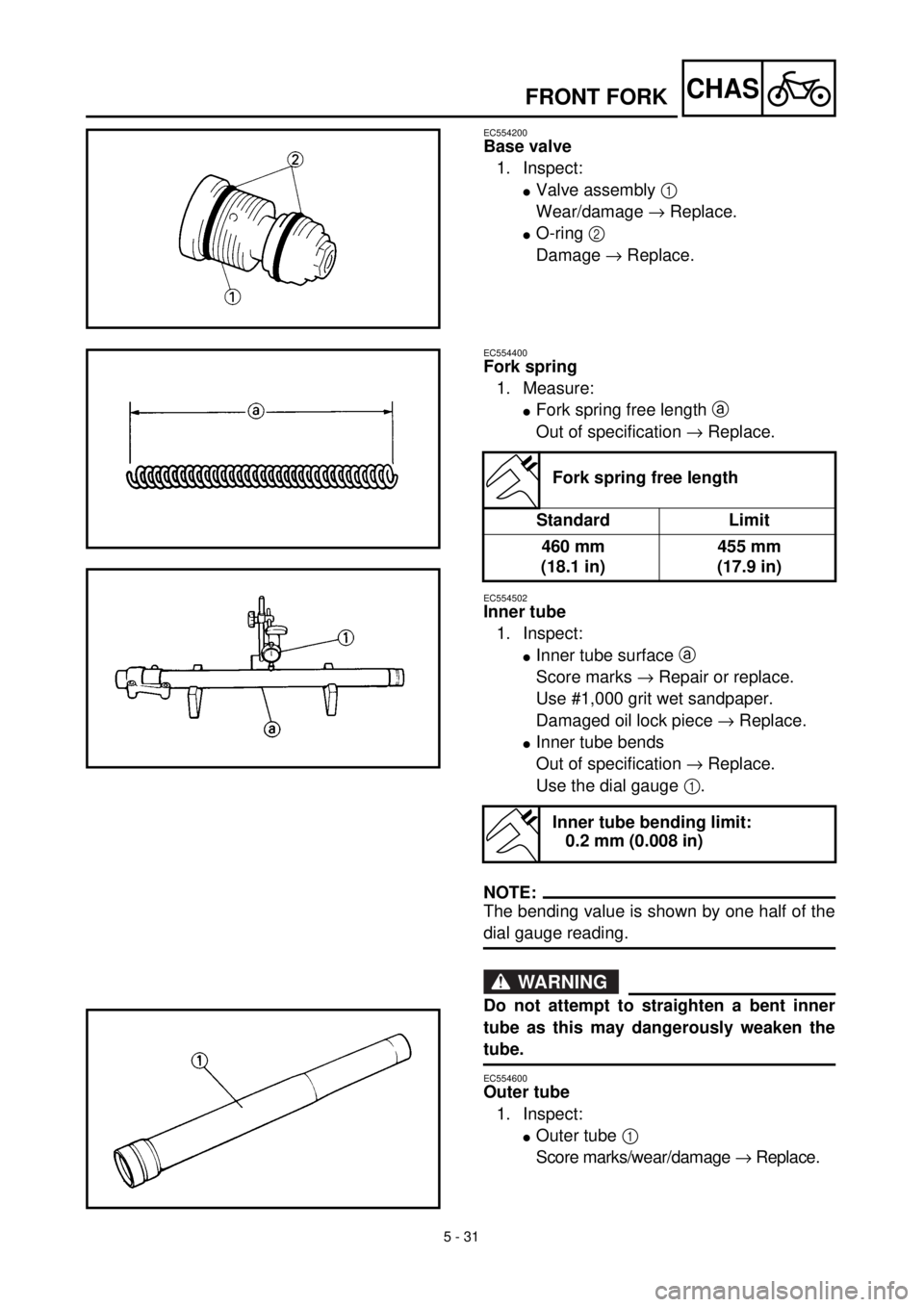

Base valve
1. Inspect:
lValve assembly 1
Wear/damage ® Replace.
lO-ring 2
Damage ® Replace.
EC554400
Fork spring
1. Measure:
lFork spring free length a
Out of specification ® Replace.
EC554502
Inner tube
1. Inspect:
lInner tube surface a
Score marks ® Repair or replace.
Use #1,000 grit wet sandpaper.
Damaged oil lock piece ® Replace.
lInner tube bends
Out of specification ® Replace.
Use the dial gauge 1.
NOTE:
The bending value is shown by one half of the
dial gauge reading.
WARNING
Do not attempt to straighten a bent inner
tube as this may dangerously weaken the
tube.
EC554600
Outer tube
1. Inspect:
lOuter tube 1
Score marks/wear/damage ® Replace.
Fork spring free length
Standard Limit
460 mm
(18.1 in)455 mm
(17.9 in)
Inner tube bending limit:
0.2 mm (0.008 in)
FRONT FORK

5 - 31
CHAS
Luftventil
1. Kontrollieren:
lLuftventil 1
Verschleiß/Beschädigung ® Erneuern.
lO-Ring 2
Beschädigung ® Erneuern.
Gabelfeder
1. Messen:
lUngespannte Länge der Gabelfeder a
Unvorschriftsmäßig ® Erneuern.
Gleitrohr
1. Kontrollieren:
lGleitrohr a
Riefen ® Instand setzen oder erneu-
ern.
Naßschleifpapier der Körnung 1.000
verwenden.
Dämpferrohrbuchse beschädigt ® Er-
neuern.
lStandrohrverbiegung
Unvorschriftsmäßig ® Erneuern.
Eine Meßuhr 1 verwenden.
HINWEIS:
Die Verbiegung entspricht der Hälfte der
Meßuhr-Anzeige.
WARNUNG
Niemals versuchen, ein verzogenes Stand-
rohr zu richten, weil dadurch seine Stabili-
tät verloren geht.
Standrohr
1. Kontrollieren:
lStandrohr 1
Riefen/Verschleiß/Beschädigung ® Er-
neuern.
Ungespannte Länge der Gabel-
feder
Standard
460 mm 455 mm
Max. Standrohrverbiegung
0,2 mm
FOURCHE AVANT
TELESKOPGABEL
Soupape de base
1. Contrôler:
lEnsemble clapet 1
Usure/endommagement ® Changer.
lJoint torique 2
Endommagement ® Changer.
Ressort de fourche
1. Mesurer:
lLongueur libre de ressort de fourche a
Hors spécification ® Changer.
Tube interne
1. Contrôler:
lTube interne a
Rayures ® Réparer ou remplacer.
Utiliser du papier de verre humide nËš 1.000.
Butée hydraulique endommagée ® Changer.
lDéformations de tube interne
Hors spécification ® Changer.
Utiliser le comparateur 1.
N.B.:
La valeur de courbure est indiquée par la moitié de
la valeur du comparateur à cadran.
AVERTISSEMENT
Ne pas tenter de redresser un tube interne
tordu, car cela risquerait de l’affaiblir dange-
reusement.
Tube externe
1. Contrôler:
lTube externe 1
Rayures/usure/endommagement ® Chan-
ger.
Longueur libre de ressort de fourche:
Standard
460 mm
(18,1 in)455 mm
(17,9 in)
Limite de déformation de tube interne:
0,2 mm (0,008 in)

5 - 32
CHAS
EC554700

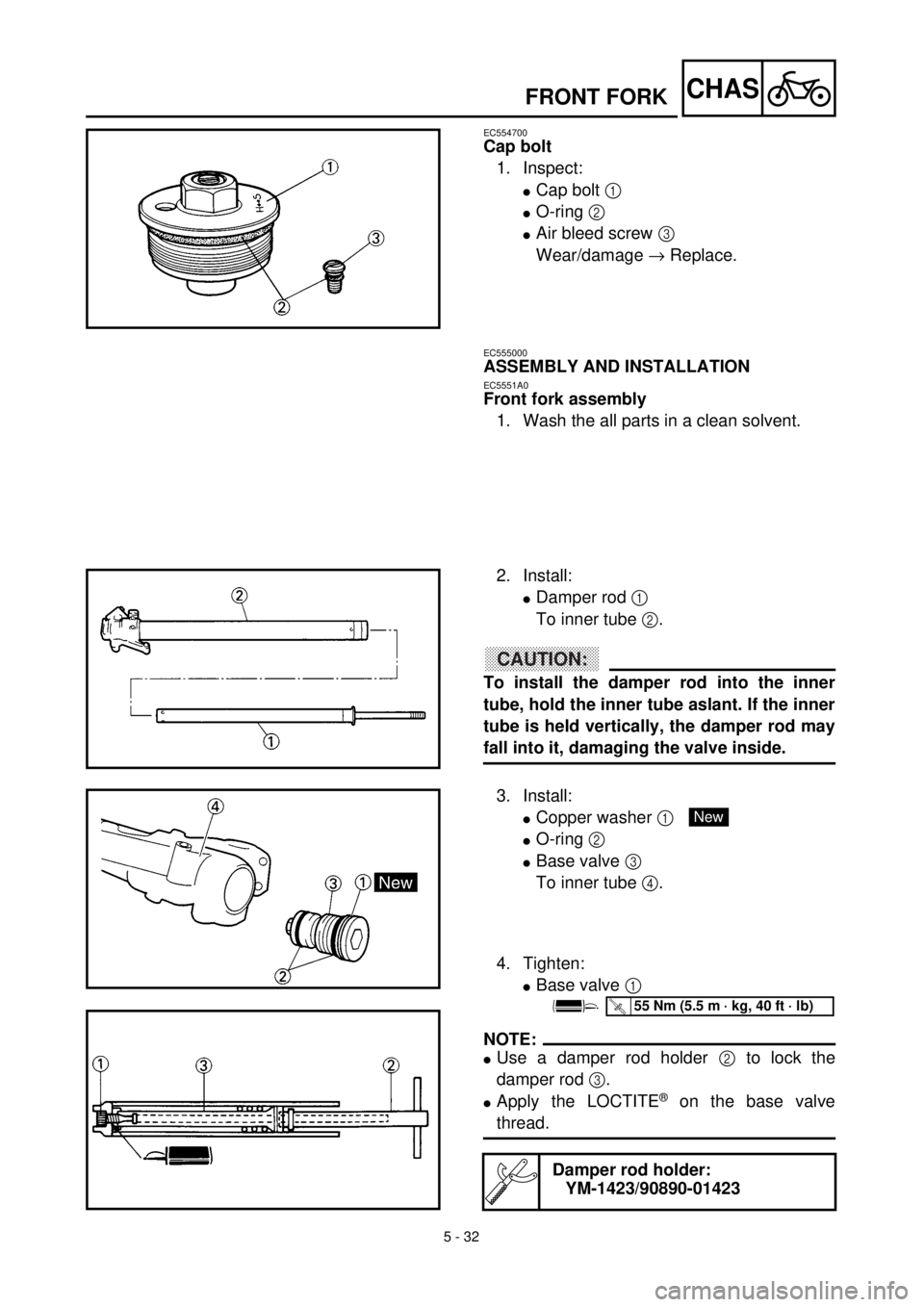

Cap bolt
1. Inspect:
lCap bolt 1
lO-ring 2
lAir bleed screw 3
Wear/damage ® Replace.
FRONT FORK
EC555000
ASSEMBLY AND INSTALLATION
EC5551A0
Front fork assembly
1. Wash the all parts in a clean solvent.
2. Install:
lDamper rod 1
To inner tube 2.
ACHTUNG:CAUTION:
To install the damper rod into the inner
tube, hold the inner tube aslant. If the inner
tube is held vertically, the damper rod may
fall into it, damaging the valve inside.
3. Install:
lCopper washer 1
lO-ring 2
lBase valve 3
To inner tube 4.
4. Tighten:
lBase valve 1
NOTE:
lUse a damper rod holder 2 to lock the
damper rod 3.
lApply the LOCTITE® on the base valve
thread.
Damper rod holder:
YM-1423/90890-01423
New
T R..55 Nm (5.5 m · kg, 40 ft · lb)

5 - 32
CHAS
Verschlußschraube
1. Kontrollieren:
lVerschlußschraube 1
lO-Ring 2
lEntlüftungsschraube 3
Verschleiß/Beschädigung ® Erneuern.
ZUSAMMENBAU UND MONTAGE
Vorderradgabel
1. Alle Teile in sauberem Lösungsmittel rei-
nigen.
2. Montieren:
lDämpferrohr 1
(am Standrohr 2)
ACHTUNG:
Beim Einbau des Dämpferrohrs das Stand-
rohr geneigt halten, um zu vermeiden, daß
das Dämpferrohr herabfällt und dabei das
Luftventil beschädigt.
3. Montieren:
lKupferscheibe 1
lO-Ring 2
lLuftventil 3
(am Standrohr 4)
4. Festziehen:
lLuftventil 1
HINWEIS:
lDas Dämpferrohr 3 mit dem Dämpferrohr-
Halter 2 festhalten.
lLOCTITE® auf das Gewinde des Luftventils
auftragen.
Dämpferrohr-Halter:
YM-1423/90890-01423
New
T R..55 Nm (5,5 m · kg)
FOURCHE AVANT
TELESKOPGABEL
Bouchon de fourche
1. Contrôler:
lBoulon capuchon 1
lJoint torique 2
lVis de purge d’air 3
Usure/endommagement ® Changer.
REMONTAGE ET MONTAGE
Ensemble fourche avant
1. Laver tous les éléments dans un solvant pro-
pre.
2. Monter:
lTige d’amortisseur 1
Au tube interne 2.
ATTENTION:
Pour monter l’ensemble de tige d’amortisseur
dans le tube interne, tenir le tube interne de
biais. Si le tube interne est tenu verticalement,
l’ensemble de tige peut y tomber, endomma-
geant l’intérieur de la soupape.
3. Monter:
lRondelle en cuivre 1
lJoint torique 2
lSoupape de base 3
Au tube interne 4.
4. Serrer:
lSoupape de base 1
N.B.:
lUtiliser la poignée de tige d’amortisseur 2 pour
bloquer la tige d’amortisseur 3.
lAppliquer du LOCTITE® sur le filetage de la
soupape de base.
Poignée de tige d’amortisseur:
YM-1423/90890-01423
New
T R..55 Nm (5,5 m · kg, 40 ft · lb)

5 - 33
CHASFRONT FORK

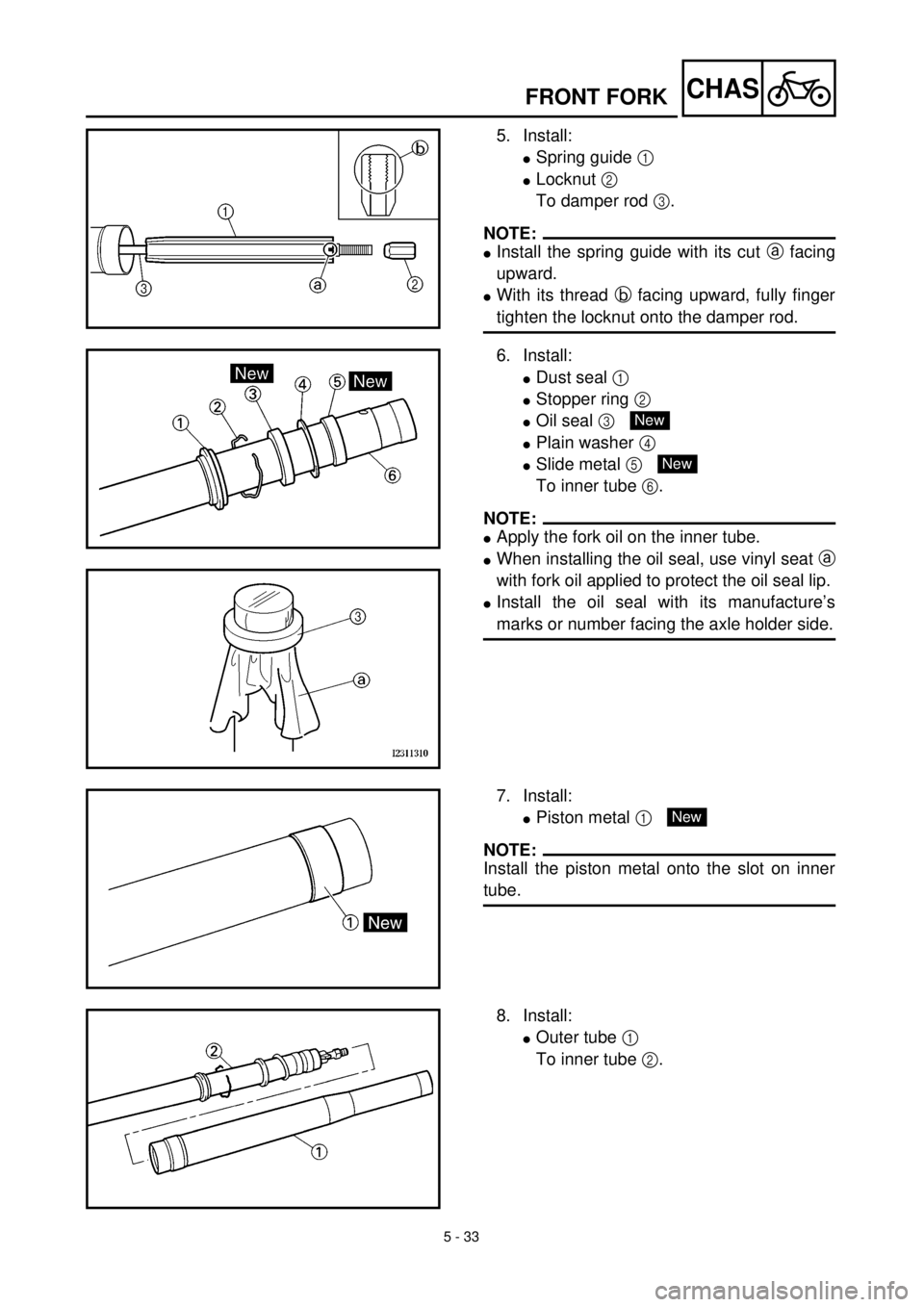

5. Install:
lSpring guide 1
lLocknut 2
To damper rod 3.
NOTE:
lInstall the spring guide with its cut a facing
upward.
lWith its thread b facing upward, fully finger
tighten the locknut onto the damper rod.

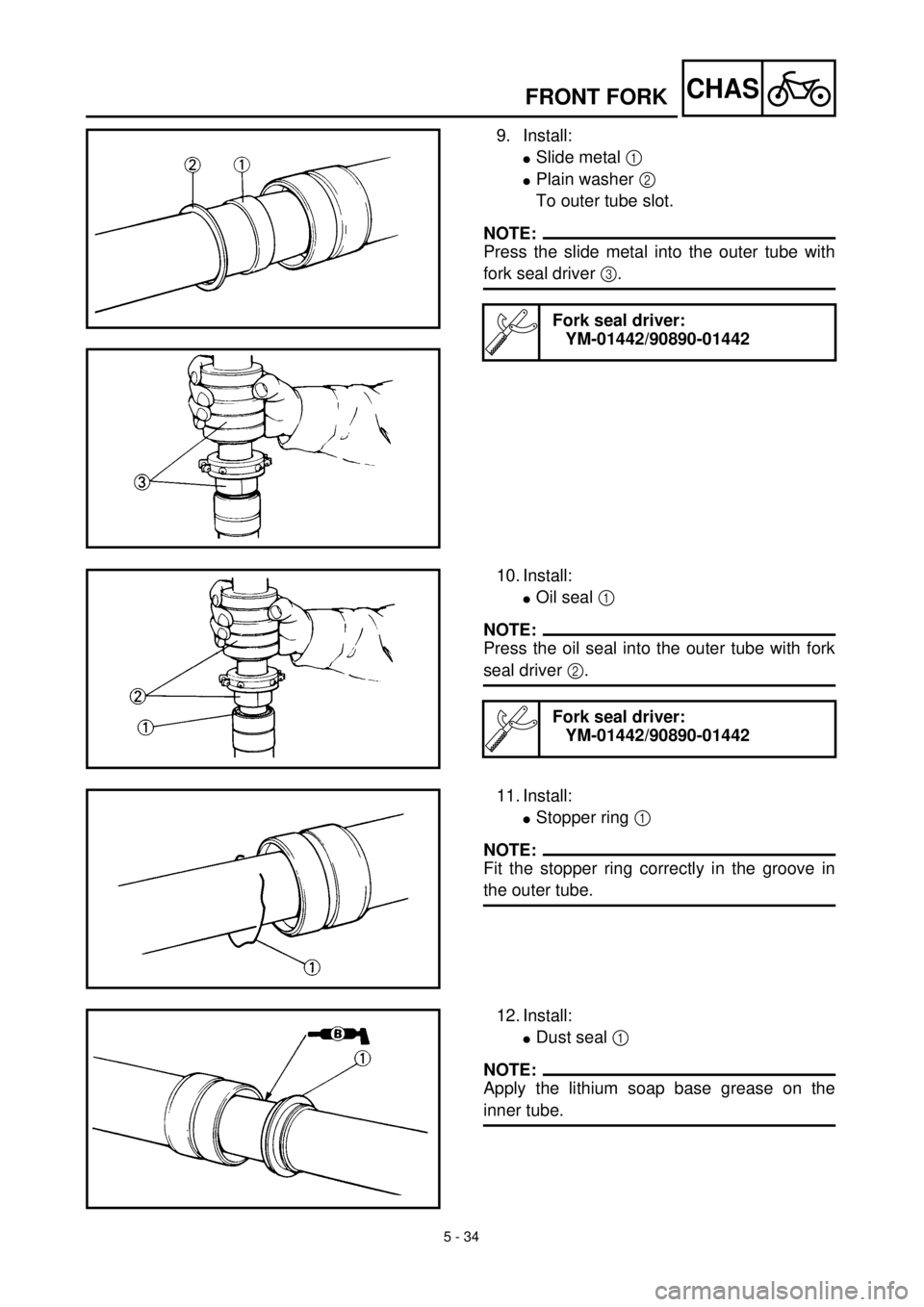

6. Install:
lDust seal 1
lStopper ring 2
lOil seal 3
lPlain washer 4
lSlide metal 5
To inner tube 6.
NOTE:
lApply the fork oil on the inner tube.
lWhen installing the oil seal, use vinyl seat a
with fork oil applied to protect the oil seal lip.
lInstall the oil seal with its manufacture’s
marks or number facing the axle holder side.
New
New
7. Install:
lPiston metal 1
NOTE:
Install the piston metal onto the slot on inner
tube.
New
8. Install:
lOuter tube 1
To inner tube 2.

5 - 33
CHAS
FOURCHE AVANT
TELESKOPGABEL
5. Montieren:
lFedersitz 1
lSicherungsmutter 2
(am Dämpferrohr 3)
HINWEIS:
lDen Federsitz mit der Nut a nach oben ein-
bauen.
lDie Sicherungsmutter mit nach oben weisen-
dem Gewinde b handfest gegen das Dämp-
ferrohr anziehen.
6. Montieren:
lStaubschutzring 1
lSicherungsring 2
lDichtring 3
lBeilagscheibe 4
lGleitbuchse 5
(am Standrohr 6)
HINWEIS:
lGabelöl auf das Standrohr auftragen.
lBeim Einbau des Dichtrings eine mit Gabelöl
bestrichene Vinylfolie a verwenden, um die
Dichtringlippen zu schützen.
lDen Dichtring mit zur Achshalterung weisen-
den Herstellerangaben einbauen.
New
New
7. Montieren:
lKolbenbuchse 1
HINWEIS:
Die Kolbenbuchse auf die Nut im Standrohr
montieren.
New
8. Montieren:
lGleitrohr 1
(am Standrohr 2) 5. Monter:
lGuide de ressort 1
lContre-écrou 2
Sur la tige d’amortisseur 3.
N.B.:
lInstaller le guide de ressort avec l’encoche a
orientée vers le haut.
lLe filetage b étant orienté vers le haut, serrer le
contre-écrou à fond à la main sur la tige d’amor-
tisseur.
6. Monter:
lJoint antipoussière 1
lBague d’arrêt 2
lBague d’étanchéité 3
lRondelle ordinaire 4
lBague antifriction 5
Sur le tube interne 6.
N.B.:
lAppliquer de l’huile de fourche sur le tube
interne.
lLors de l’installation de la bague d’étanchéité,
utiliser une feuille en vinyle a enduite d’huile de
fourche pour protéger la lèvre de la bague d’étan-
chéité.
lInstaller le joint à huile en veillant à placer les
marques d’usine ou les numéros du côté du sup-
port d’axe.
New
New
7. Monter:
lBague coulissante de piston 1
N.B.:
Installer la bague coulissante de piston sur la fente
interne du tuyau.
New
8. Monter:
lTube externe 1
Sur le tube interne 2.

5 - 34
CHASFRONT FORK
9. Install:
lSlide metal 1
lPlain washer 2
To outer tube slot.
NOTE:
Press the slide metal into the outer tube with
fork seal driver 3.
Fork seal driver:
YM-01442/90890-01442
10. Install:
lOil seal 1
NOTE:
Press the oil seal into the outer tube with fork
seal driver 2.
Fork seal driver:
YM-01442/90890-01442
11. Install:
lStopper ring 1
NOTE:
Fit the stopper ring correctly in the groove in
the outer tube.
12. Install:
lDust seal 1
NOTE:
Apply the lithium soap base grease on the
inner tube.
