5 - 27
CHAS
FOURCHE AVANT
Organisation de la dépose:1 Dépose de la fourche avant
Organisation de la dépose Ordre Nom de pièce Qté Remarques
Préparation pour la
déposeDEPOSE DE LA FOURCHE
AVANT
Maintenir la machine en plaçant un
support approprié sous le moteur.
AVERTISSEMENT
Bien soutenir la machine afin qu’elle ne risquepas de se renverser.
Roue avant Se reporter à la section “ROUE AVANT ET
ROUE ARRIERE”.
Etrier avant Se reporter à la section “FREIN AVANT ET
FREIN ARRIERE”.
Plaque de numéro
Guidon Se reporter à la section “GUIDON”.
1 Protection 1
2 Support de tuyau de frein 2
3 Boulon de bridage (té de fourche
supérieur)2 Desserrer uniquement.
4 Bouchon de fourche 1 Desserrer lors du démontage de la fourche
avant.
5 Boulon de bridage (té de fourche
inférieur)2 Desserrer uniquement.
6 Fourche avant 1
1
FOURCHE AVANT
TELESKOPGABEL
TELESKOPGABEL
Demontage-Arbeiten:1 Teleskopgabel demontieren
Demontage-ArbeitenReihen-
folgeBauteilAnz.Bemerkungen
Vorbereitung für den
AusbauTELESKOPGABEL DEMONTIE-
REN
Das Motorrad am Motor auf-
bocken.
WARNUNG
Das Motorrad gegen Umfallen sichern.
Vorderrad Siehe unter “VORDER- UND HINTER-
RAD”.
Bremssattel vorn Siehe unter “VORDER- UND HINTER-
RADBREMSE”.
Nummernschild
Lenker Siehe unter “LENKER”.
1 Protektor 1
2 Bremsschlauch-Halterung 2
3 Klemmschraube (obere Gabel-
brücke)2 Nur lockern.
4 Verschlußschraube 1 Bei der Demontage der Teleskopgabel
lockern.
5 Klemmschraube (untere Gabel-
brücke)2 Nur lockern.
6 Teleskopgabel 1
1
Page 482 of 626

5 - 28
CHASFRONT FORK
EC558000

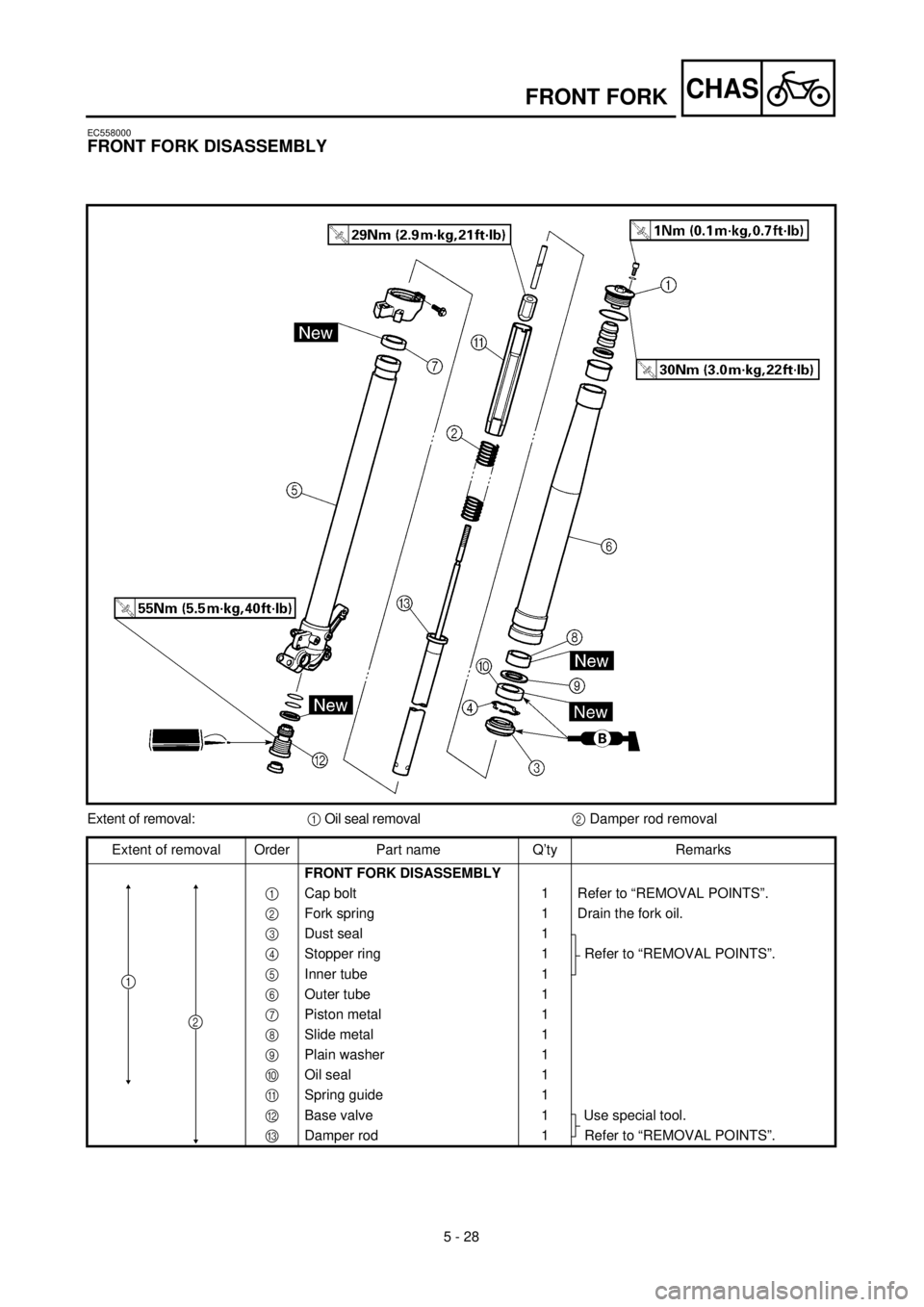

FRONT FORK DISASSEMBLY
Extent of removal:1 Oil seal removal2 Damper rod removal
Extent of removal Order Part name Q’ty Remarks
FRONT FORK DISASSEMBLY
1 Cap bolt 1 Refer to “REMOVAL POINTS”.
2 Fork spring 1 Drain the fork oil.
3 Dust seal 1
Refer to “REMOVAL POINTS”. 4 Stopper ring 1
5 Inner tube 1
6 Outer tube 1
7 Piston metal 1
8 Slide metal 1
9 Plain washer 1
0 Oil seal 1
A Spring guide 1
B Base valve 1 Use special tool.
C Damper rod 1 Refer to “REMOVAL POINTS”.
1
2
Page 483 of 626

5 - 28
CHAS
FOURCHE AVANT
TELESKOPGABEL
TELESKOPGABEL DEMONTIEREN
Demontage-Arbeiten:1 Dichtring demontieren2 Dämpferrohr demontieren
Demontage-ArbeitenReihen-
folgeBauteilAnz.Bemerkungen
TELESKOPGABEL DEMONTIE-
REN
1 Verschlußschraube 1 Siehe unter “AUSBAU”.
2 Gabelfeder 1 Das Gabelöl ablassen.
3 Staubschutzring 1
Siehe unter “AUSBAU”. 4 Sicherungsring 1
5 Gleitrohr 1
6 Standrohr 1
7 Kolbenbuchse 1
8 Gleitbuchse 1
9 Beilagscheibe 1
0 Dichtring 1
A Federsitz 1
B Luftventil 1
Spezialwerkzeug verwenden.
Siehe unter “AUSBAU”.
C Dämpferrohr 1
1
2
DEMONTAGE DE LA FOURCHE AVANT
Organisation de la dépose:1 Dépose de la bague d’étanchéité2 Dépose de la tige d’amortisseur
Organisation de la dépose Ordre Nom de pièce Qté Remarques
DEMONTAGE DE LA FOUR-
CHE AVANT
1 Boulon capuchon 1 Se reporter à “POINTS DE DEPOSE”.
2 Ressort de fourche 1 Vidanger d’huile de fourche.
3 Joint antipoussière 1
Se reporter à “POINTS DE DEPOSE”. 4 Bague d’arrêt 1
5 Tube interne 1
6 Tube externe 1
7 Bague coulissante de piston 1
8 Bague antifriction 1
9 Rondelle ordinaire 1
0 Bague d’étanchéité 1
A Guide de ressort 1
B Soupape de base 1
Utiliser l’outil spécial.
Se reporter à “POINTS DE DEPOSE”.
C Tige d’amortisseur 1
1
2
Page 484 of 626

5 - 29
CHASFRONT FORK
EC556000
HANDLING NOTE
NOTE:
The front fork requires careful attention. So it is
recommended that the front fork be main-
tained at the dealers.
ACHTUNG:CAUTION:
To prevent an accidental explosion of air,
the following instructions should be
observed:
lThe front fork with a built-in piston rod
has a very sophisticated internal con-
struction and is particularly sensitive to
foreign material.
Use enough care not to allow any foreign
material to come in when the oil is
replaced or when the front fork is disas-
sembled and reassembled.
lBefore removing the cap bolts or front
forks, be sure to extract the air from the
air chamber completely.
EC553000
REMOVAL POINTS
EC553150
Cap bolt
1. Remove:
lCap bolt 1
From the outer tube.
NOTE:
Before removing the front fork from the
machine, loosen the cap bolt.
2. Remove:
lCap bolt 1
NOTE:
lWhile compressing the fork spring, set the
thin type spanners 2 between the spacer 3
and spring guide 4.
lHold the locknut 5 and remove the cap bolt.
Page 485 of 626

5 - 29
CHAS
FOURCHE AVANT
TELESKOPGABEL
HANDHABUNGSHINWEIS
HINWEIS:
Die Teleskopgabel erfordert besondere Auf-
merksamkeit und sollte am besten vom
Yamaha-Händler gewartet werden.
ACHTUNG:
Um einen plötzlichen Druckverlust und da-
mit verbundene Gefahren zu vermeiden,
unbedingt folgende Hinweise beachten.
lDer feine Teleskopgabel-Mechanismus ist
sehr auf Fremdstoffe anfällig.
Deshalb beim Gabelölwechsel sowie bei
der Demontage und -Montage darauf ach-
ten, daß keine Fremdstoffe in die Tele-
skopgabel eindringen.
lVor dem Lösen der Verschlußschrauben
unbedingt die Luft aus den Gabelbeinen
vollständig ablassen.
AUSBAU
Verschlußschraube
1. Demontieren:
lVerschlußschraube 1
(vom Standrohr)
HINWEIS:
Die Verschlußschrauben vor der Teleskopga-
bel-Demontage lockern.
2. Demontieren:
lVerschlußschraube 1
HINWEIS:
lDie Gabelfeder komprimieren und dabei ei-
nen flachen Schlüssel 2 zwischen dem Di-
stanzstück 3 und dem Federsitz 4 anset-
zen.
lDie Sicherungsmutter 5 gegenhalten und die
Verschlußschraube lösen. REMARQUES CONCERNANT LA
MANIPULATION
N.B.:
La fourche avant nécessite une soigneuse attention.
Il est donc recommandé de la faire entretenir chez
le revendeur.
ATTENTION:
Pour éviter une explosion accidentelle, les ins-
tructions suivantes doivent être observées:
lLa construction interne d’une fourche avant à
tige de piston incorporée est très sophistiquée
et est particulièrement sensible aux substances
étrangères.
Faire suffisamment attention à ne pas laisser
pénétrer de substances étrangères lorsque
l’huile est remplacée ou lorsque la fourche
avant est démontée ou remontée.
lAvant de dévisser les boulons capuchons ou
d’enlever la fourche avant, être sûr d’avoir
complètement extrait l’air du réservoir d’air.
POINTS DE DEPOSE
Boulon capuchon
1. Déposer:
lBoulon capuchon 1
Du tube externe.
N.B.:
Avant de démonter la fourche avant de la machine,
desserrer le boulon capuchon.
2. Déposer:
lBoulon capuchon 1
N.B.:
lTout en comprimant le ressort de fourche, placer
la clé à ergots fine 2 entre l’entretoise 3 et le
guide de ressort 4.
lMaintenir le contre-écrou 5 et retirer le boulon
capuchon.
Page 486 of 626

5 - 30
CHAS
EC553201
Inner tube
1. Remove:
lDust seal 1
lStopper ring 2
Using slotted-head screwdriver.
ACHTUNG:CAUTION:
Take care not to scratch the inner tube.
2. Remove:
lInner tube 1
Oil seal removal steps:
lPush in slowly a the inner tube just before
it bottoms out and then pull it back quickly
b.
lRepeat this step until the inner tube can
be pulled out from the outer tube.
EC553311
Damper rod
1. Remove:
lBase valve 1
lDamper rod 2
NOTE:
Use a damper rod holder 3 to lock the damper
rod.
EC554000
INSPECTION
EC554100
Damper rod
1. Inspect:
lDamper rod 1
Bend/damage ® Replace damper rod.
ACHTUNG:CAUTION:
The front fork with a built-in piston rod has
a very sophisticated internal construction
and is particularly sensitive to foreign
material.
Use enough care not to allow any foreign
material to come in when the oil is replaced
or when the front fork is disassembled and
reassembled.
Damper rod holder:
YM-1423/90890-01423
FRONT FORK
Page 487 of 626

5 - 30
CHAS
Gleitrohr
1. Demontieren:
lStaubschutzring 1
lSicherungsring 2
Einen Schlitzschraubendreher verwen-
den.
ACHTUNG:
Das Gleitrohr nicht beschädigen.
FOURCHE AVANT
TELESKOPGABEL
Tube interne
1. Déposer:
lJoint antipoussière 1
lBague d’arrêt 2
En utilisant un tournevis à lame droite.
ATTENTION:
Faire attention à ne pas rayer le tube interne.
2. Demontieren:
lGleitrohr 1
Arbeitsschritte
lStandrohr langsam in das Gleitrohr hinein-
schieben a und kurz vor dem Anschlag
rasch zurückziehen b.
lVorgang wiederholen, bis das Standrohr
sich vom Gleitrohr trennt.
Dämpferrohr
1. Demontieren:
lLuftventil 1
lDämpferrohr 2
HINWEIS:
Das Dämpferrohr mit dem Dämpferrohr-Halter
3 festhalten.
PRÜFUNG
Dämpferrohr
1. Kontrollieren:
lDämpferrohr 1
Verbiegung/Beschädigung ® Erneuern.
ACHTUNG:
Die Kolbenstange und der gesamte interne
Teleskopgabel-Mechanismus sind sehr
empfindlich gegen Fremdkörper.
Beim Zerlegen und Zusammenbau der Te-
leskopgabel darauf achten, daß keinerlei
Fremdkörper in das Gabelöl gelangen.
Dämpferrohr-Halter
YM-1423/90890-01423
2. Déposer:
lTube interne 1
Etapes de la dépose de la bague d’étanchéité:
lEnfoncer lentement a le tube interne jusqu’à
ce qu’il soit presque en butée puis le retirer
rapidement b.
lRépéter cette opération jusqu’à ce que le tube
interne puisse être enlevé du tube externe.
Tige d’amortisseur
1. Déposer:
lSoupape de base 1
lTige d’amortisseur 2
N.B.:
Utiliser la poignée de tige d’amortisseur 3 pour
bloquer la tige d’amortisseur.
CONTROLE
Tige d’amortisseur
1. Contrôler:
lTige d’amortisseur 1
Courbure/endommagement ® Changer la
tige d’amortisseur.
ATTENTION:
La construction interne d’une fourche avant à
tige de piston incorporée est très sophistiquée et
est particulièrement sensible aux substances
étrangères.
Faire suffisamment attention à ne pas laisser
pénétrer de substances étrangères lorsque
l’huile est remplacée ou lorsque la fourche avant
est démontée ou remontée.
Poignée de tige d’amortisseur:
YM-1423/90890-01423
Page 488 of 626

5 - 31
CHAS
EC554200
Base valve

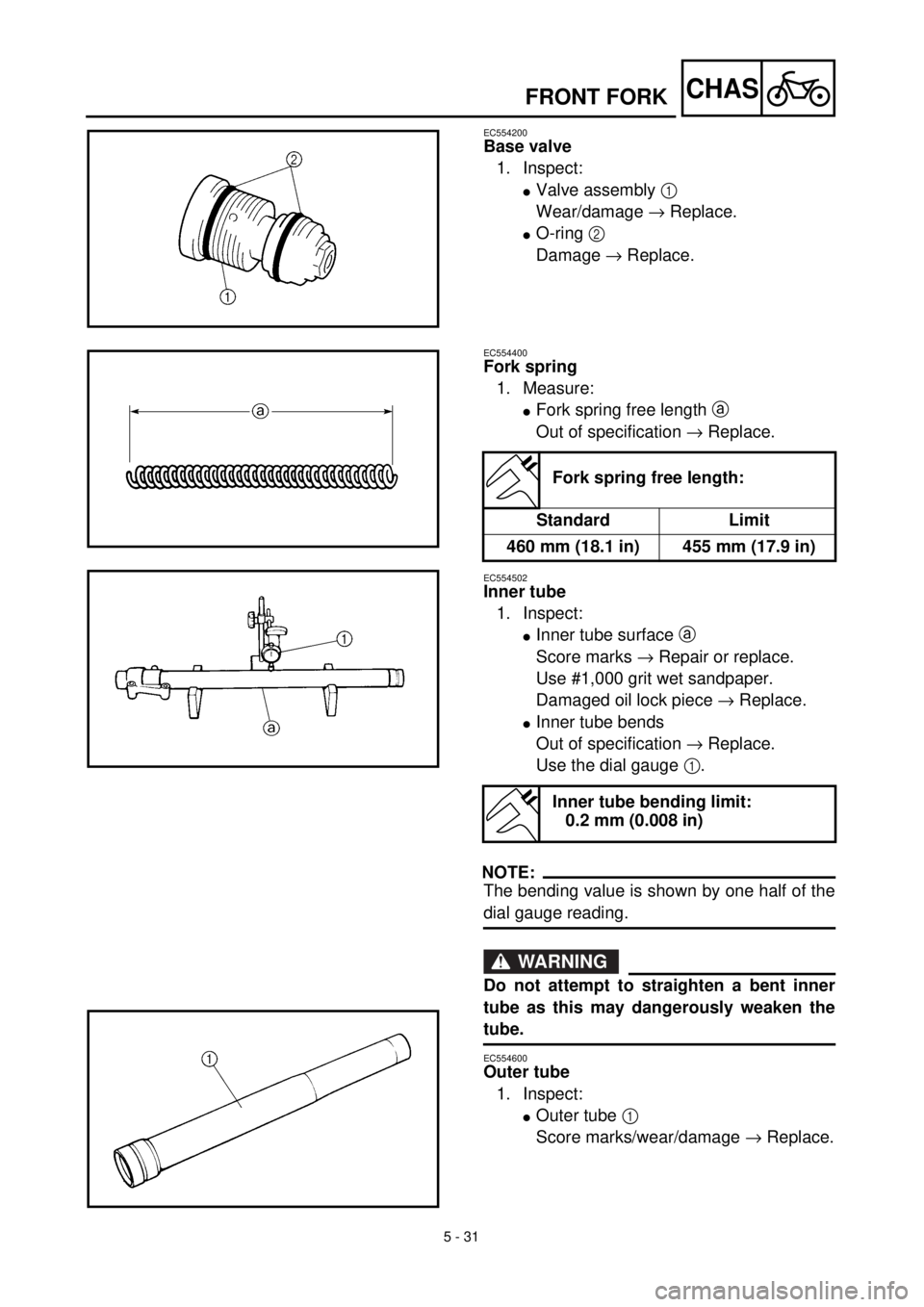

1. Inspect:
lValve assembly 1
Wear/damage ® Replace.
lO-ring 2
Damage ® Replace.
EC554400
Fork spring
1. Measure:
lFork spring free length a
Out of specification ® Replace.
EC554502
Inner tube
1. Inspect:
lInner tube surface a
Score marks ® Repair or replace.
Use #1,000 grit wet sandpaper.
Damaged oil lock piece ® Replace.
lInner tube bends
Out of specification ® Replace.
Use the dial gauge 1.
NOTE:
The bending value is shown by one half of the
dial gauge reading.
WARNING
Do not attempt to straighten a bent inner
tube as this may dangerously weaken the
tube.
EC554600
Outer tube
1. Inspect:
lOuter tube 1
Score marks/wear/damage ® Replace.
Fork spring free length:
Standard Limit
460 mm (18.1 in) 455 mm (17.9 in)
Inner tube bending limit:
0.2 mm (0.008 in)
FRONT FORK
Page 489 of 626

5 - 31
CHAS
Luftventil
1. Kontrollieren:
lLuftventil 1
Verschleiß/Beschädigung ® Erneuern.
lO-Ring 2
Beschädigung ® Erneuern.
Gabelfeder
1. Messen:
lUngespannte Länge der Gabelfeder a
Unvorschriftsmäßig ® Erneuern.
Ungespannte Länge der Gabel-
feder
Standard
460 mm 455 mm
Gleitrohr
1. Kontrollieren:
lGleitrohr a
Riefen ® Instand setzen oder erneu-
ern.
Naßschleifpapier der Körnung 1.000
verwenden.
Dämpferrohrbuchse beschädigt ® Er-
neuern.
lStandrohrverbiegung
Unvorschriftsmäßig ® Erneuern.
Eine Meßuhr 1 verwenden.
HINWEIS:
Die Verbiegung entspricht der Hälfte der
Meßuhr-Anzeige.
WARNUNG
Niemals versuchen, ein verzogenes Stand-
rohr zu richten, weil dadurch seine Stabili-
tät verloren geht.
Standrohr
1. Kontrollieren:
lStandrohr 1
Riefen/Verschleiß/Beschädigung ® Er-
neuern.
Max. Standrohrverbiegung
0,2 mm
FOURCHE AVANT
TELESKOPGABEL
Soupape de base
1. Contrôler:
lEnsemble clapet 1
Usure/endommagement ® Changer.
lJoint torique 2
Endommagement ® Changer.
Ressort de fourche
1. Mesurer:
lLongueur libre de ressort de fourche a
Hors spécification ® Changer.
Longueur libre de ressort de fourche:
Standard
460 mm (18,1 in) 455 mm (17,9 in)
Tube interne
1. Contrôler:
lTube interne a
Rayures ® Réparer ou remplacer.
Utiliser du papier de verre humide n˚ 1.000.
Butée hydraulique endommagée ® Changer.
lDéformations de tube interne
Hors spécification ® Changer.
Utiliser le comparateur 1.
N.B.:
La valeur de courbure est indiquée par la moitié de
la valeur du comparateur à cadran.
AVERTISSEMENT
Ne pas tenter de redresser un tube interne
tordu, car cela risquerait de l’affaiblir dange-
reusement.
Tube externe
1. Contrôler:
lTube externe 1
Rayures/usure/endommagement ® Chan-
ger.
Limite de déformation de tube interne:
0,2 mm (0,008 in)
Page 490 of 626

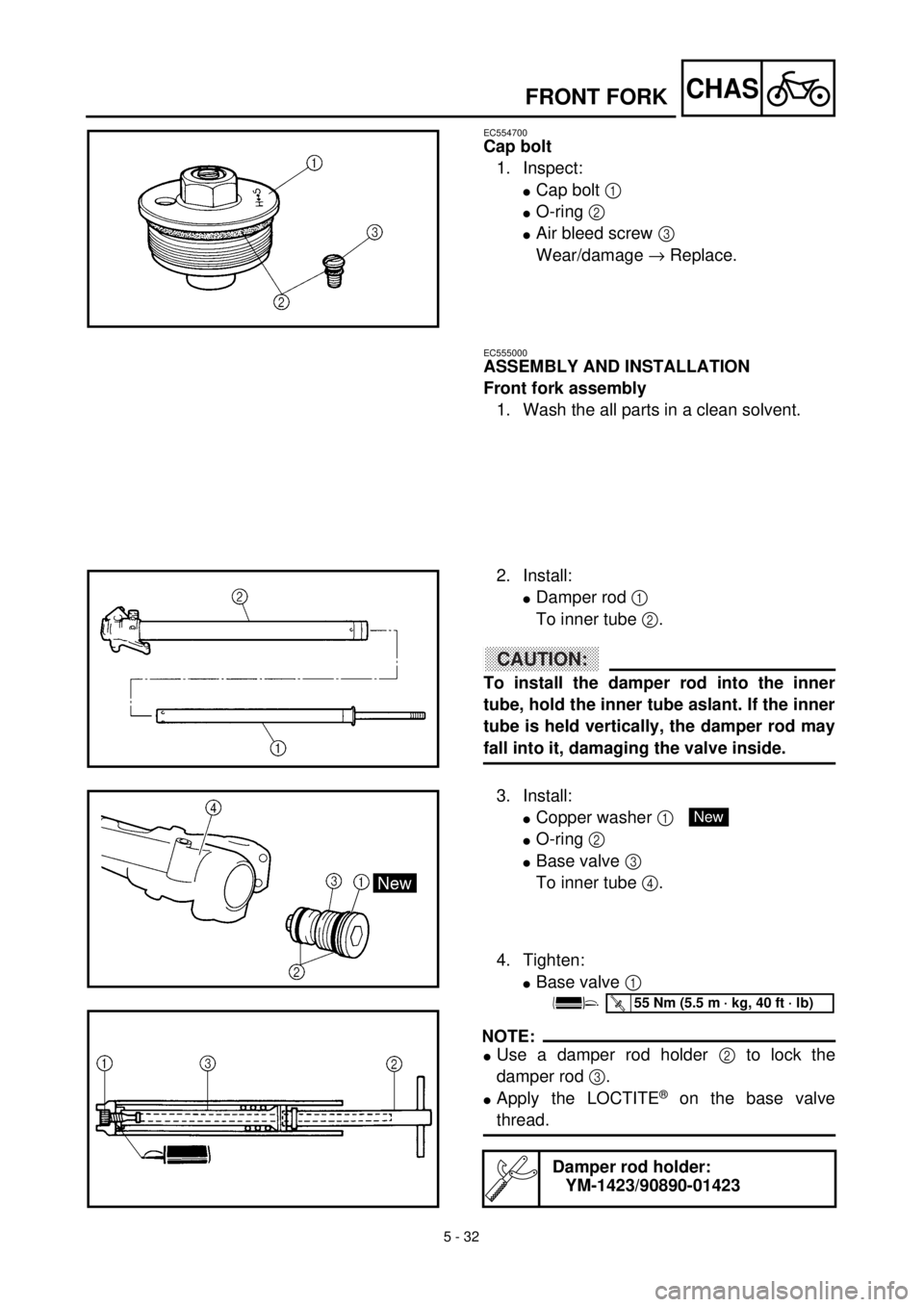

5 - 32
CHAS
EC554700
Cap bolt
1. Inspect:
lCap bolt 1
lO-ring 2
lAir bleed screw 3
Wear/damage ® Replace.
FRONT FORK
EC555000
ASSEMBLY AND INSTALLATION
Front fork assembly
1. Wash the all parts in a clean solvent.
2. Install:
lDamper rod 1
To inner tube 2.
ACHTUNG:CAUTION:
To install the damper rod into the inner
tube, hold the inner tube aslant. If the inner
tube is held vertically, the damper rod may
fall into it, damaging the valve inside.
3. Install:
lCopper washer 1
lO-ring 2
lBase valve 3
To inner tube 4.
4. Tighten:
lBase valve 1
NOTE:
lUse a damper rod holder 2 to lock the
damper rod 3.
lApply the LOCTITE® on the base valve
thread.
Damper rod holder:
YM-1423/90890-01423
New
T R..55 Nm (5.5 m · kg, 40 ft · lb)
