Page 491 of 626

YAMAHA YZ426F 2001  Owners Manual 5 - 32
CHAS
Verschlußschraube
1. Kontrollieren:
lVerschlußschraube 1
lO-Ring 2
lEntlüftungsschraube 3
Verschleiß/Beschädigung ® Erneuern.
ZUSAMMENBAU UND MONTAGE
Vorderradgabel
1. Alle Teile

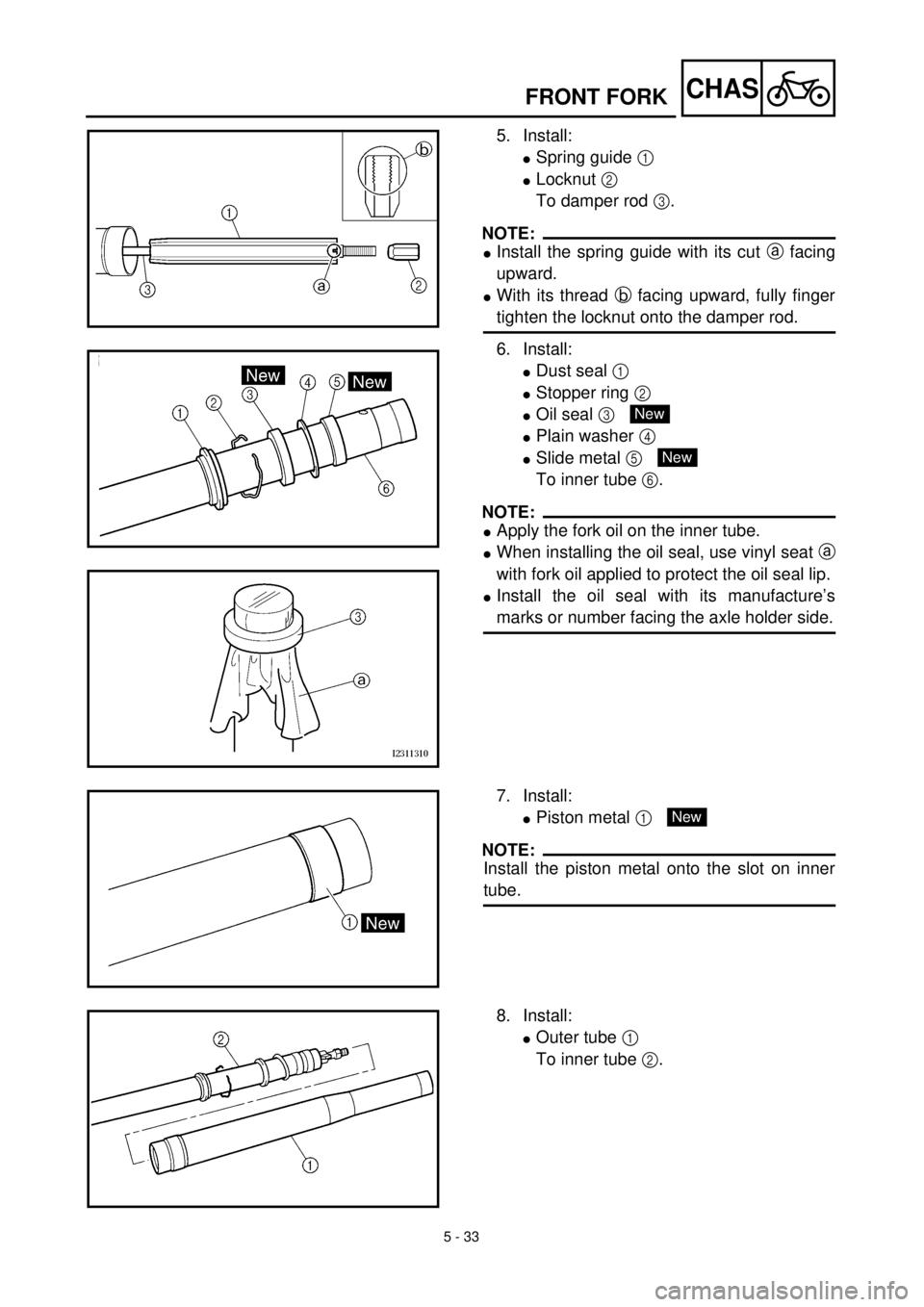

Page 492 of 626

YAMAHA YZ426F 2001  Owners Manual 5 - 33
CHASFRONT FORK
5. Install:
lSpring guide 1
lLocknut 2
To damper rod 3.
NOTE:
lInstall the spring guide with its cut a facing
upward.
lWith its thread b facing upward, fully finger
tighten the

Page 493 of 626

YAMAHA YZ426F 2001  Owners Manual 5 - 33
CHAS
FOURCHE AVANT
TELESKOPGABEL
5. Montieren:
lFedersitz 1
lSicherungsmutter 2
(am Dämpferrohr 3)
HINWEIS:
lDen Federsitz mit der Nut a nach oben ein-
bauen.
lDie Sicherungsmutter mit nach

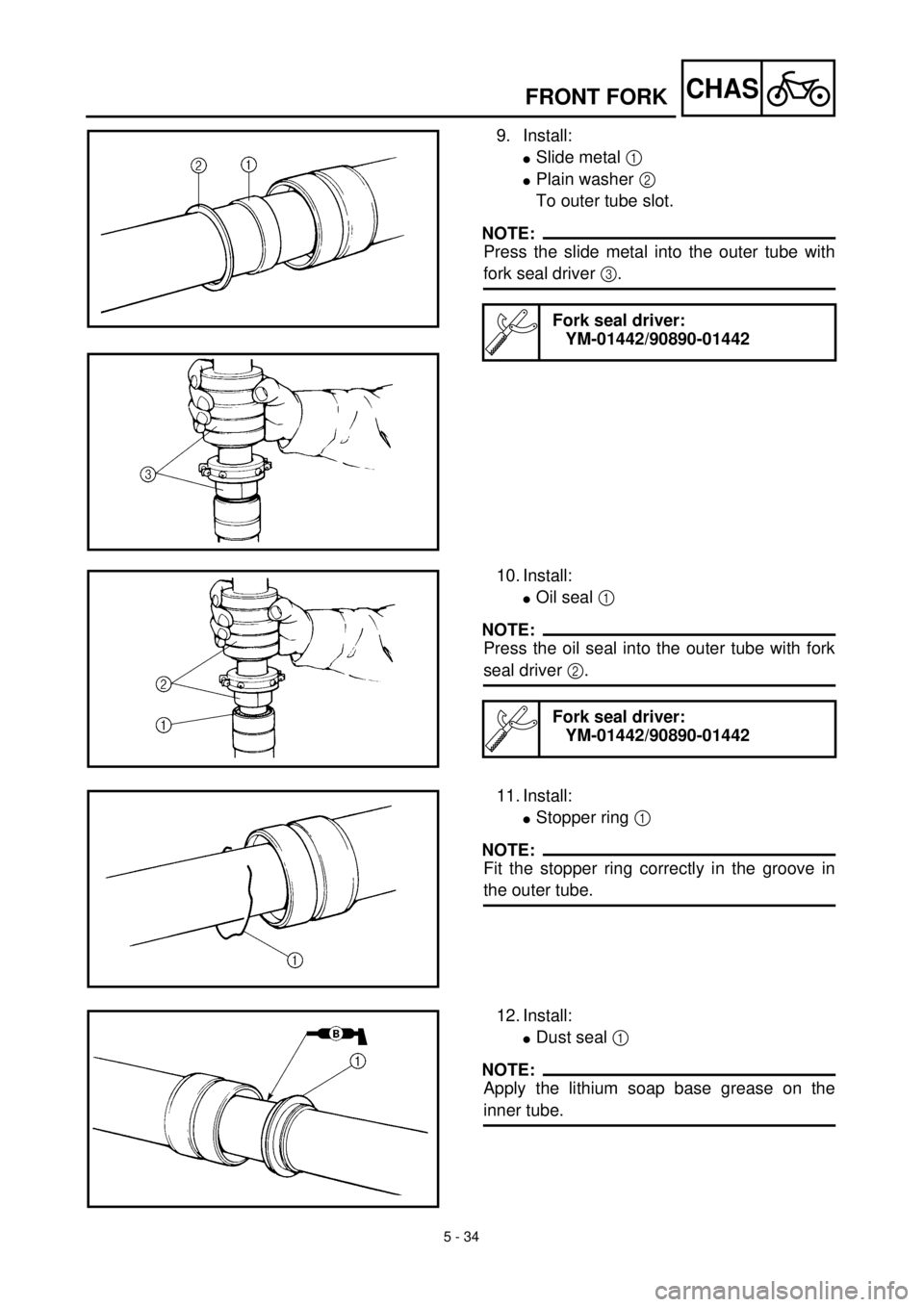

Page 494 of 626

YAMAHA YZ426F 2001  Owners Manual 5 - 34
CHASFRONT FORK
9. Install:
lSlide metal 1
lPlain washer 2
To outer tube slot.
NOTE:
Press the slide metal into the outer tube with
fork seal driver 3.
Fork seal driver:
YM-01442/90890-01442
1

Page 495 of 626

YAMAHA YZ426F 2001  Owners Manual 5 - 34
CHAS
FOURCHE AVANT
TELESKOPGABEL
9. Montieren:
lGleitbuchse 1
lBeilagscheibe 2
(auf Gleitrohr-Nut)
HINWEIS:
Die Gleitbuchse mit dem Gabeldichtring-Trei-
ber 3 in das Gleitrohr einsetzen.
Gabe

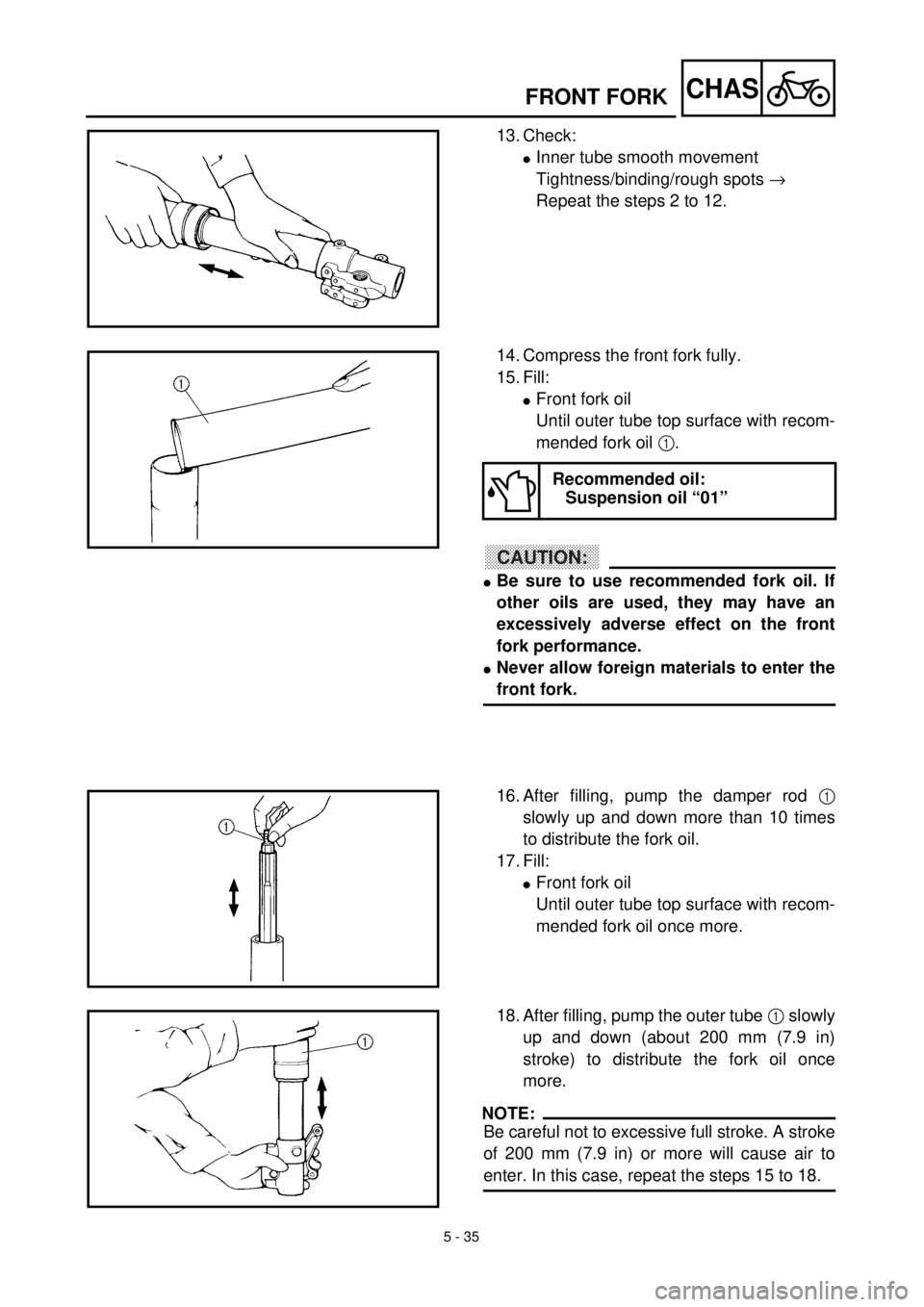

Page 496 of 626

YAMAHA YZ426F 2001  Owners Manual 5 - 35
CHASFRONT FORK
13. Check:
lInner tube smooth movement
Tightness/binding/rough spots ®
Repeat the steps 2 to 12.
14. Compress the front fork fully.
15. Fill:
lFront fork oil
Until outer tube t

Page 497 of 626

YAMAHA YZ426F 2001  Owners Manual 5 - 35
CHAS
FOURCHE AVANT
TELESKOPGABEL
13. Kontrollieren:
lLeichtgängigkeit des Standrohres
Schwergängigkeit ® Die Schritte 2 bis
12 wiederholen.
14. Die Teleskopgabel ganz zusammendrük-
ken.
15.

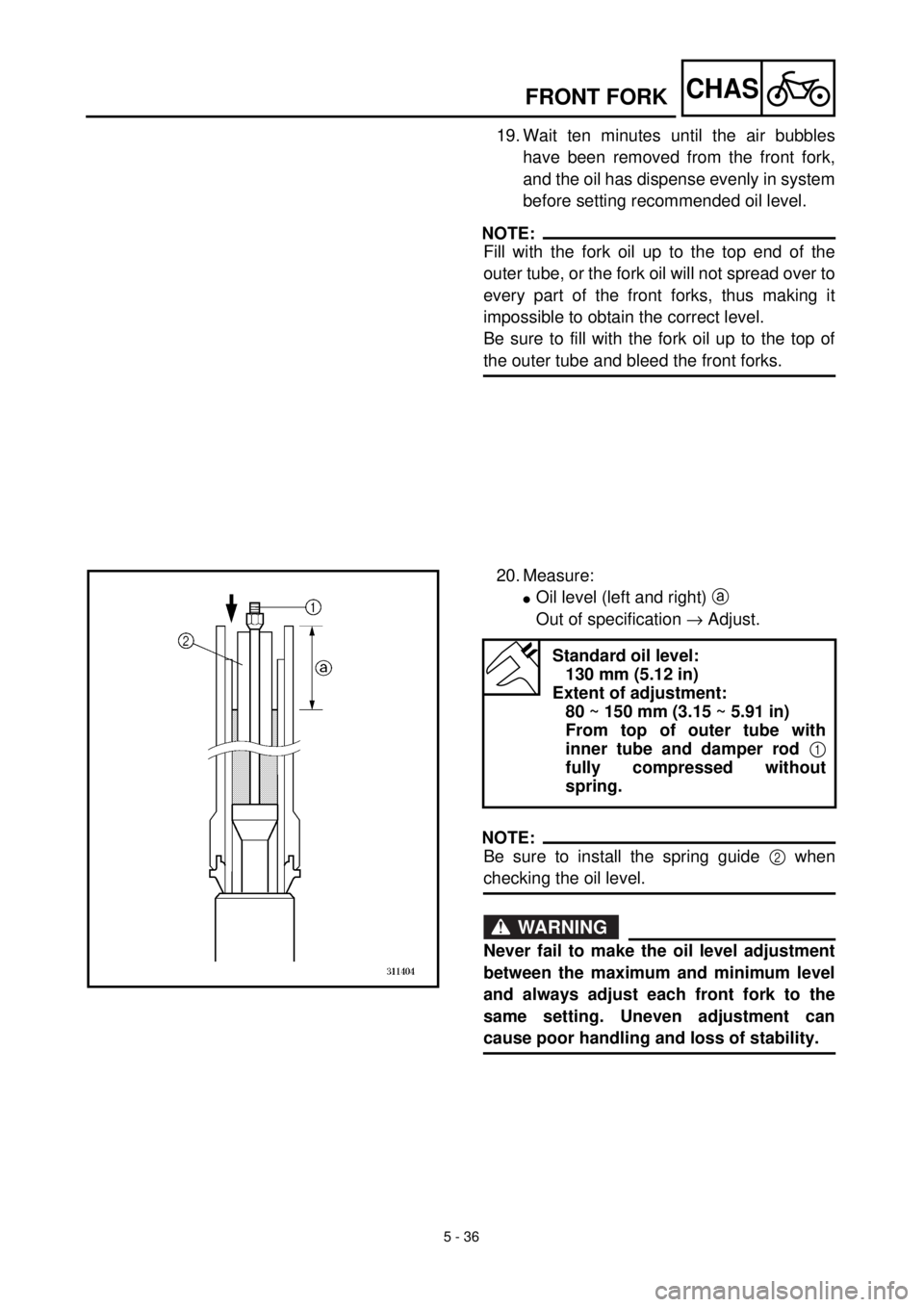

Page 498 of 626

YAMAHA YZ426F 2001  Owners Manual 5 - 36
CHASFRONT FORK
19. Wait ten minutes until the air bubbles
have been removed from the front fork,
and the oil has dispense evenly in system
before setting recommended oil level.
NOTE:
Fill with

Page 499 of 626

YAMAHA YZ426F 2001  Owners Manual 5 - 36
CHAS
FOURCHE AVANT
TELESKOPGABEL
19. Zehn Minuten warten, bis etwaige Luft-
bläschen sich aufgelöst haben, bevor der
Gabelölstand gemessen wird.
HINWEIS:
Das Gleitrohr bis zum Rand mit Gabel

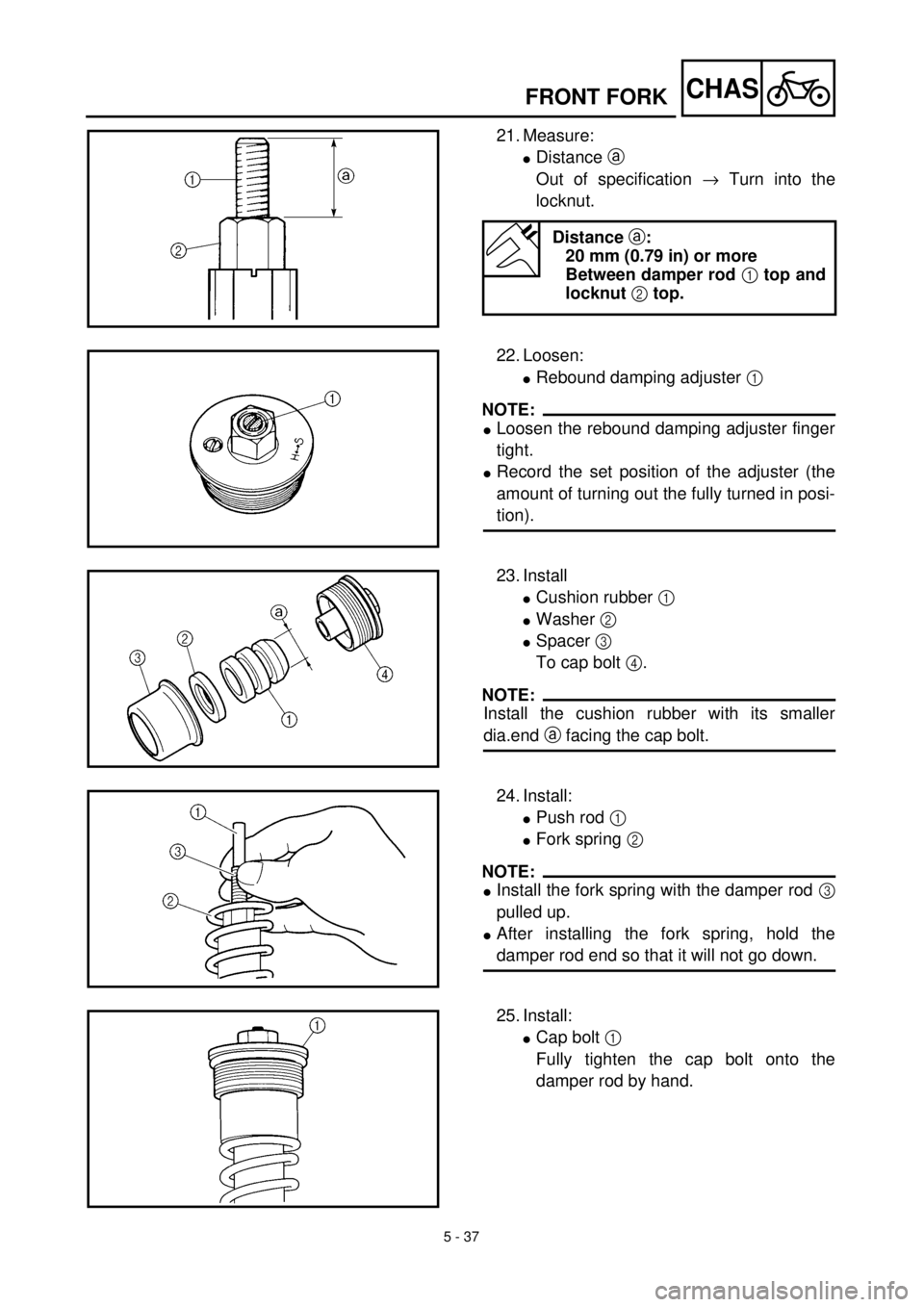

Page 500 of 626

YAMAHA YZ426F 2001  Owners Manual 5 - 37
CHASFRONT FORK
21. Measure:
lDistance a
Out of specification ® Turn into the
locknut.
Distance a:
20 mm (0.79 in) or more
Between damper rod 1 top and
locknut 2 top.
22. Loosen:
lRebound damp
