YAMAHA YZ450F 2005 Notices Demploi (in French)

ENG
4 - 55
ÖLFILTER, WASSERPUMPE UND KURBELGEHÄUSEDECKEL
RECHTS
ÖLFILTER, WASSERPUMPE UND KURBELGEHÄUSEDECKEL RECHTS
Arbeitsumfang:
1 Ölfilter demontieren
2 Wasserpumpe demontieren
3 Kurbelgehäusedeckel rechts demontieren
ArbeitsumfangReihen-
folgeBauteil Anz. Bemerkungen
ÖLFILTER, WASSERPUMPE
UND KURBELGEHÄUSEDEK-
KEL RECHTS DEMONTIEREN
Vorbereitungsarbeiten Das Motoröl ablassen. Siehe unter “MOTORÖL WECHSELN” in
KAPITEL 3.
Die Kühlflüssigkeit ablassen. Siehe unter “KÜHLFLÜSSIGKEIT
WECHSELN” in KAPITEL 3.
Auspuffkrümmer Siehe unter “AUSPUFFKRÜMMER UND
SCHALLDÄMPFER”.
Fußbremshebel Siehe unter “MOTOR DEMONTIEREN”.
Kupplungsdeckel Siehe unter “KUPPLUNG”.
1Ölfilter-Gehäusedeckel 1
2Ölfiltereinsatz 1
3Kühlflüssigkeitsrohr 2 1
4 Wasserpumpengehäuse 1
5 Stift 2
6Ölzufuhrleitung 1
1
2
3

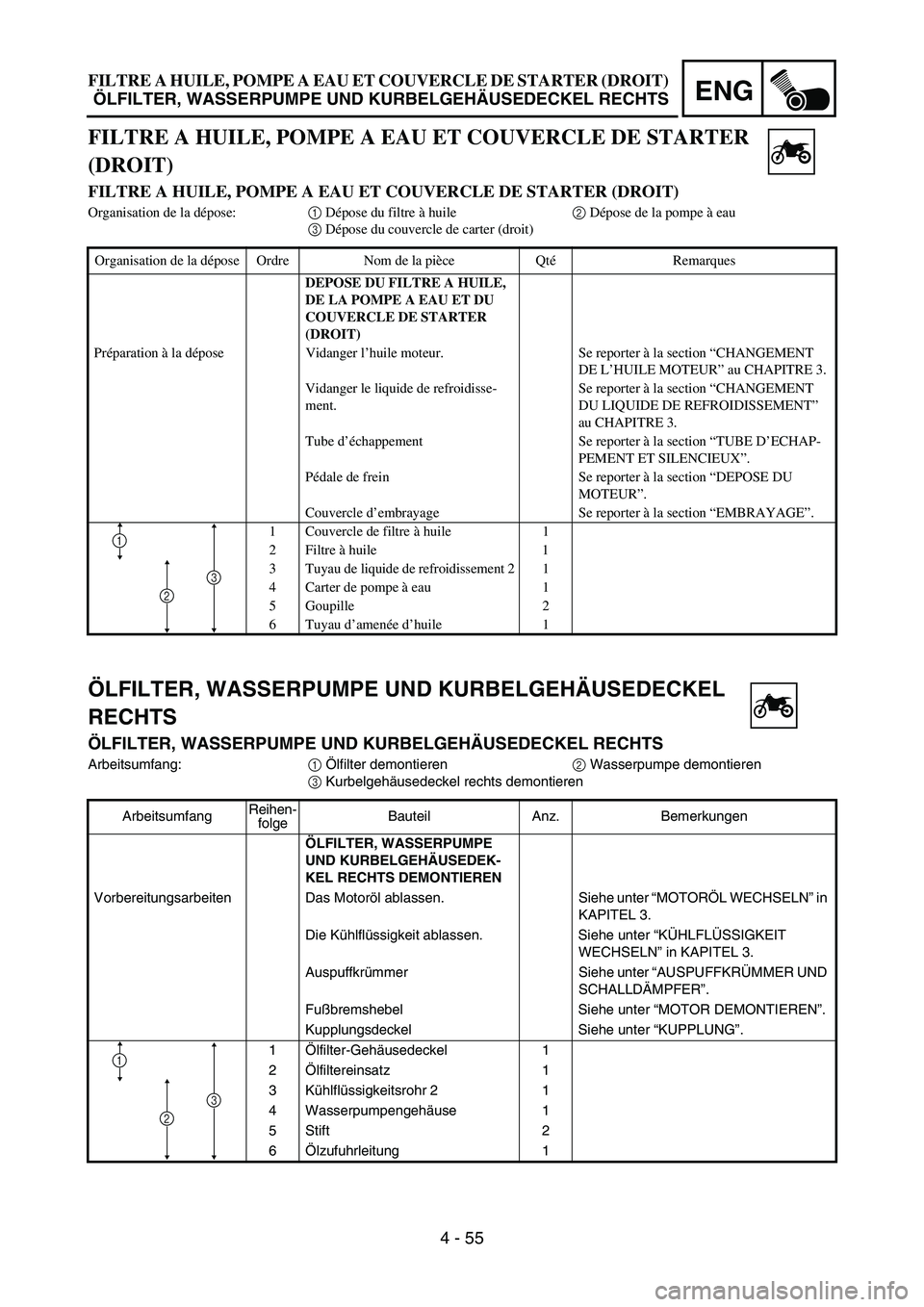

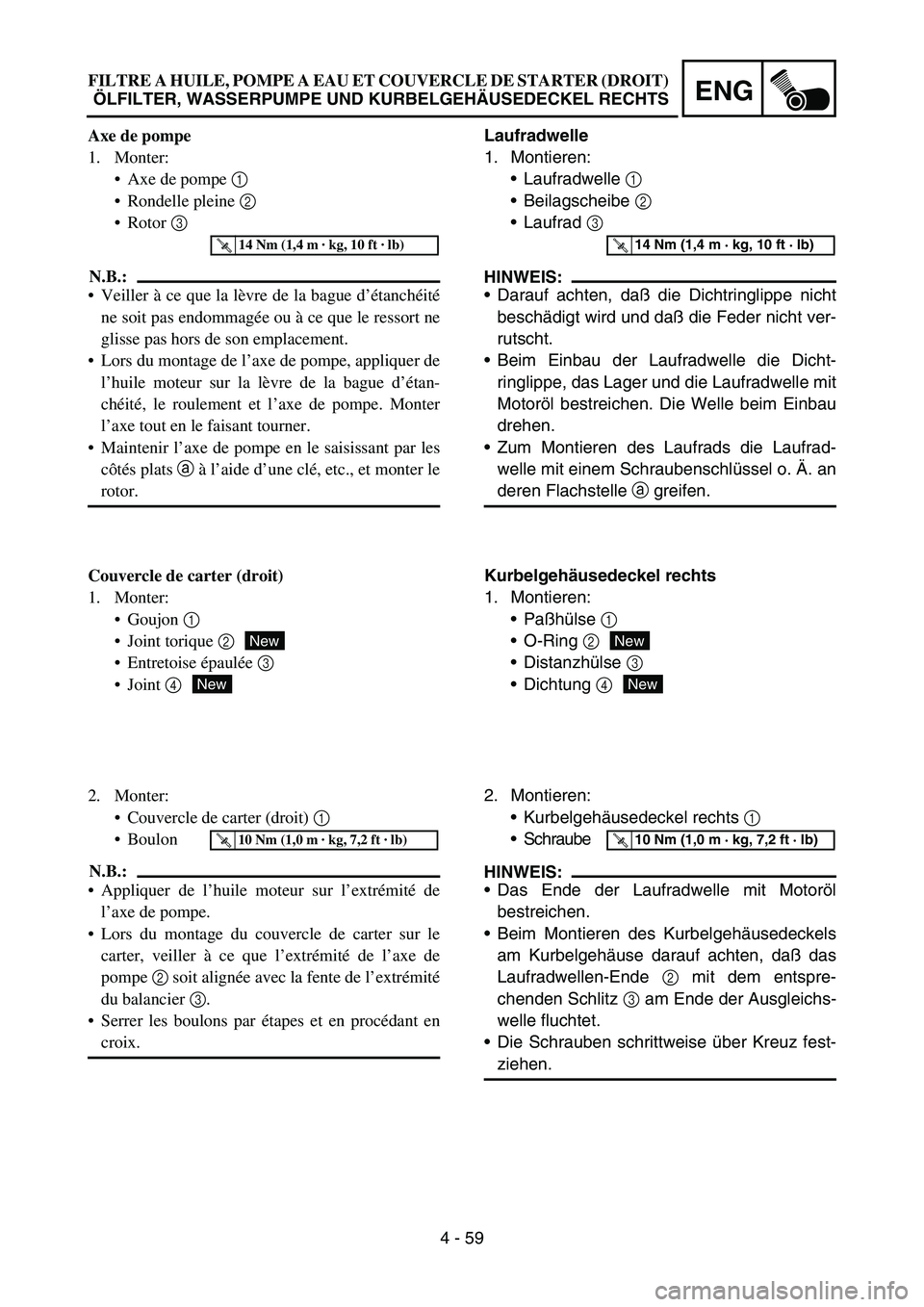

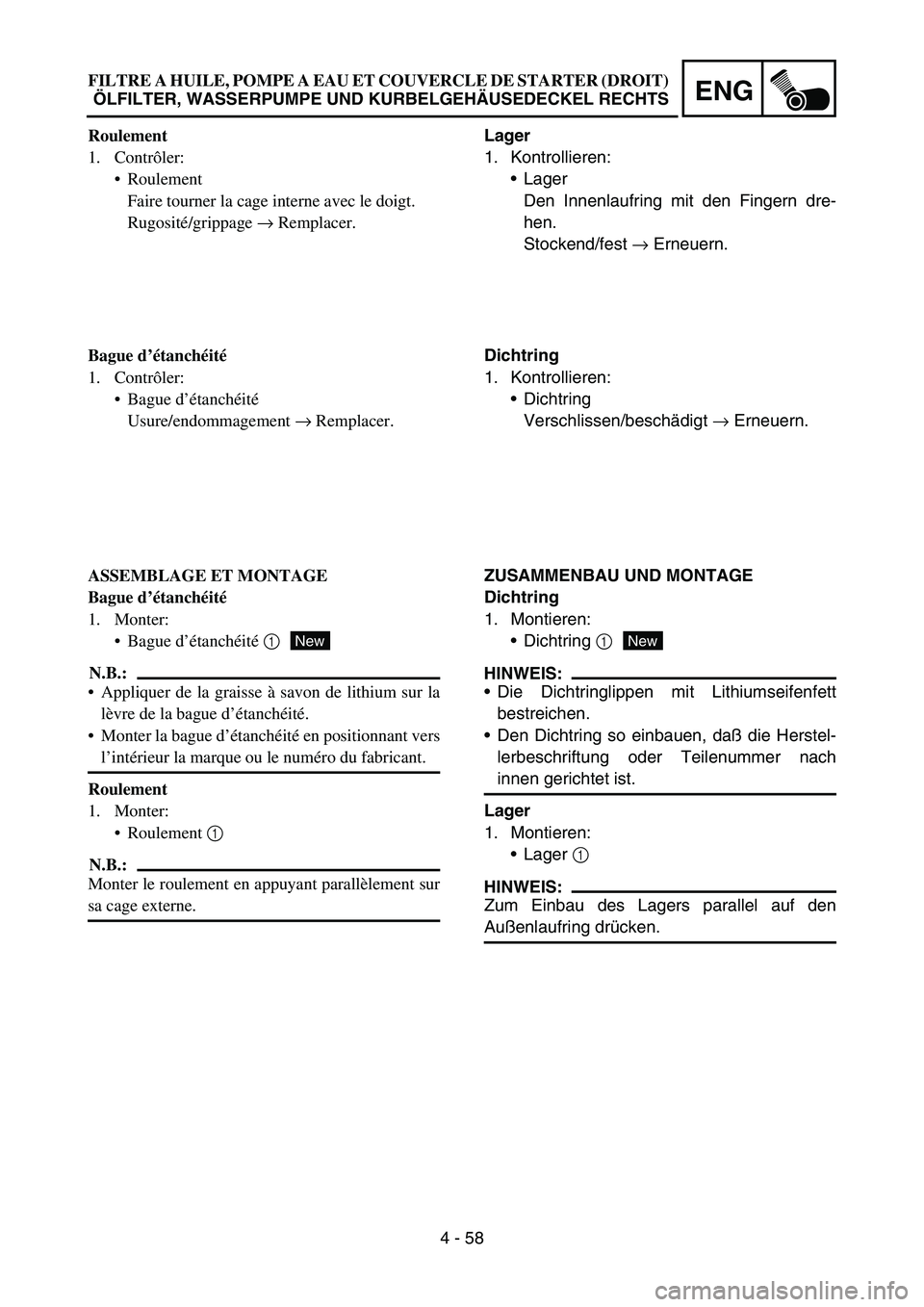

FILTRE A HUILE, POMPE A EAU ET COUVERCLE DE STARTER (DROIT)
ÖLFILTER, WASSERPUMPE UND KURBELGEHÄUSEDECKEL RECHTS
FILTRE A HUILE, POMPE A EAU ET COUVERCLE DE STARTER
(DROIT)
FILTRE A HUILE, POMPE A EAU ET COUVERCLE DE STARTER (DROIT)
Organisation de la dépose:1 Dépose du filtre à huile2 Dépose de la pompe à eau
3 Dépose du couvercle de carter (droit)
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
DEPOSE DU FILTRE A HUILE,
DE LA POMPE A EAU ET DU
COUVERCLE DE STARTER
(DROIT)
Préparation à la dépose Vidanger l’huile moteur. Se reporter à la section “CHANGEMENT
DE L’HUILE MOTEUR” au CHAPITRE 3.
Vidanger le liquide de refroidisse-
ment.Se reporter à la section “CHANGEMENT
DU LIQUIDE DE REFROIDISSEMENT”
au CHAPITRE 3.
Tube d’échappement Se reporter à la section “TUBE D’ECHAP-
PEMENT ET SILENCIEUX”.
Pédale de frein Se reporter à la section “DEPOSE DU
MOTEUR”.
Couvercle d’embrayage Se reporter à la section “EMBRAYAGE”.
1 Couvercle de filtre à huile 1
2 Filtre à huile 1
3 Tuyau de liquide de refroidissement 2 1
4 Carter de pompe à eau 1
5 Goupille 2
6 Tuyau d’amenée d’huile 1
1
2
3

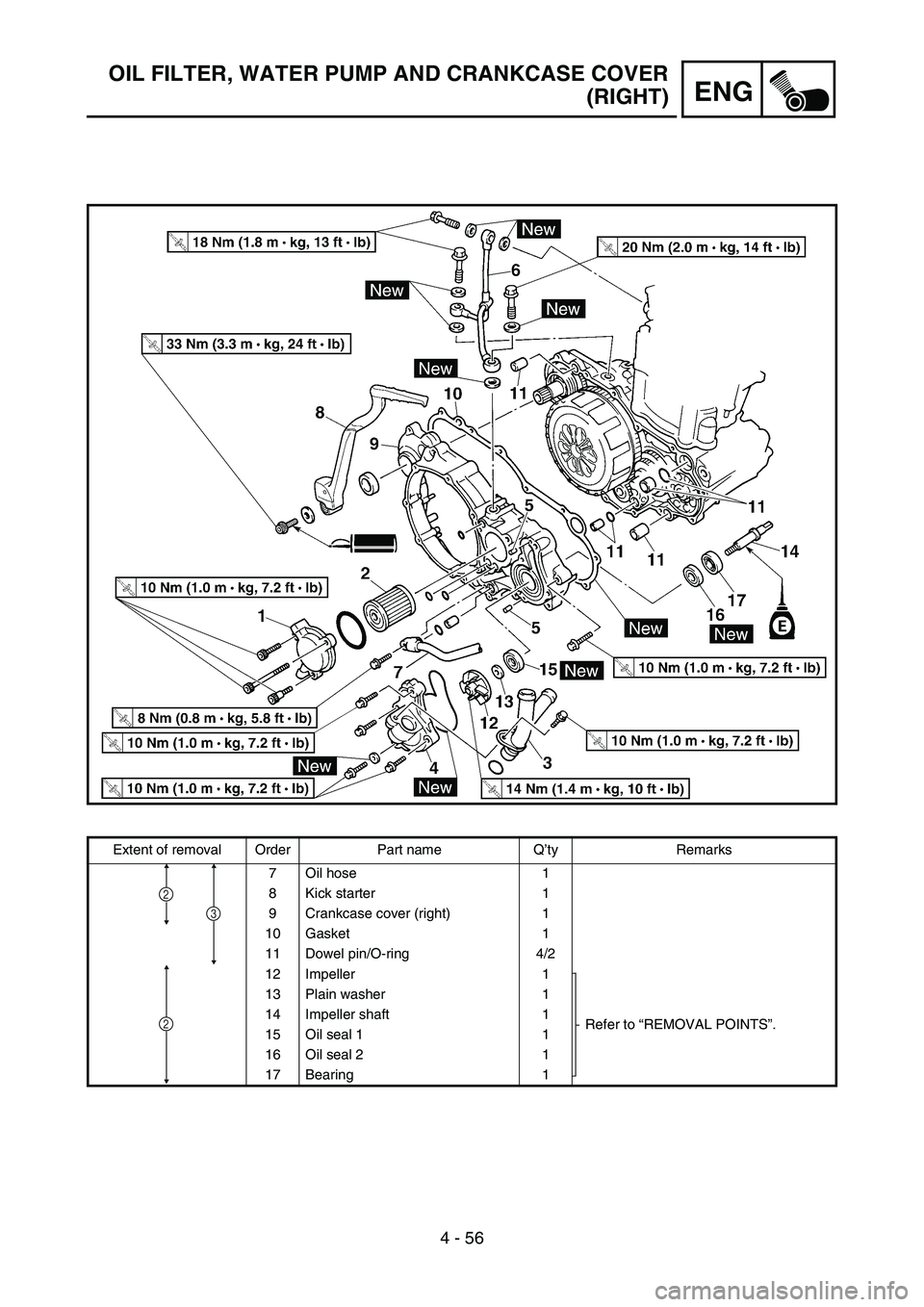

4 - 56
ENG
OIL FILTER, WATER PUMP AND CRANKCASE COVER
(RIGHT)
Extent of removal Order Part name Q’ty Remarks
7 Oil hose 1
8 Kick starter 1
9 Crankcase cover (right) 1
10 Gasket 1
11 Dowel pin/O-ring 4/2
12 Impeller 1
Refer to “REMOVAL POINTS”. 13 Plain washer 1
14 Impeller shaft 1
15 Oil seal 1 1
16 Oil seal 2 1
17 Bearing 1
2
3
2

ENG
4 - 56
ArbeitsumfangReihen-
folgeBauteil Anz. Bemerkungen
7Ölschlauch 1
8 Kickstarterhebel 1
9 Kurbelgehäusedeckel rechts 1
10 Dichtung 1
11 Paßhülse/O-Ring 4/2
12 Laufrad 1
Siehe unter “DEMONTAGE-EINZEL-
HEITEN”. 13 Beilagscheibe 1
14 Laufradwelle 1
15 Dichtring 1 1
16 Dichtring 2 1
17 Lager 1
2
3
2

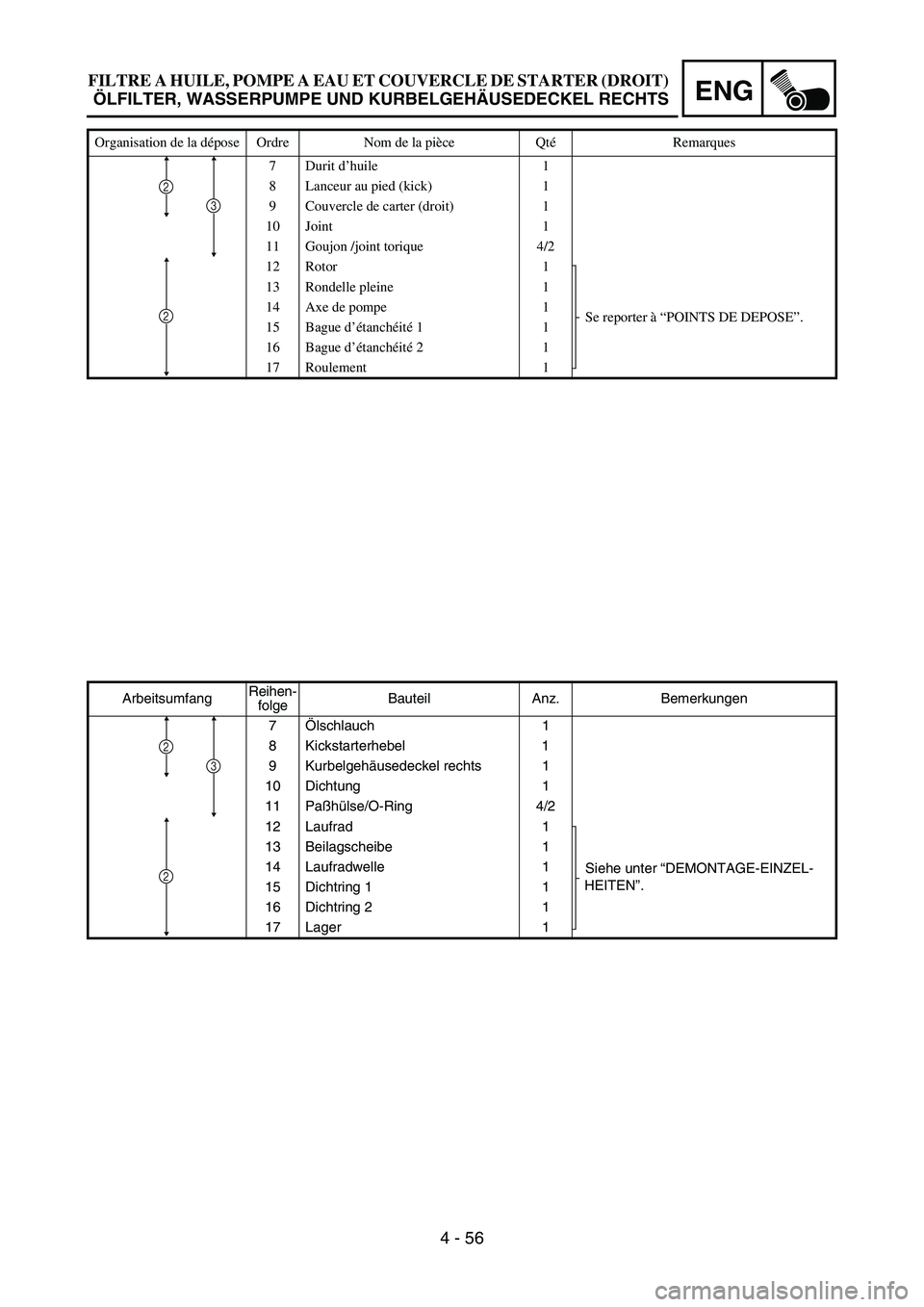

FILTRE A HUILE, POMPE A EAU ET COUVERCLE DE STARTER (DROIT)
ÖLFILTER, WASSERPUMPE UND KURBELGEHÄUSEDECKEL RECHTS
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
7 Durit d’huile 1
8 Lanceur au pied (kick) 1
9 Couvercle de carter (droit) 1
10 Joint 1
11 Goujon /joint torique 4/2
12 Rotor 1
Se reporter à “POINTS DE DEPOSE”. 13 Rondelle pleine 1
14 Axe de pompe 1
15 Bague d’étanchéité 1 1
16 Bague d’étanchéité 21
17 Roulement 1
2
3
2

4 - 57
ENG
OIL FILTER, WATER PUMP AND CRANKCASE COVER
(RIGHT)
REMOVAL POINTS
EC4G3110
Impeller shaft
1. Remove:
Impeller 1
Plain washer 2
Impeller shaft 3
NOTE:
Hold the impeller shaft on its width across the
flats a with spanners, etc. and remove the
impeller.
EC4G3210
Oil seal
NOTE:
It is not necessary to disassemble the water
pump, unless there is an abnormality such as
excessive change in coolant level, discolora-
tion of coolant, or milky transmission oil.
1. Remove:
Bearing 1
Oil seal 2
INSPECTION
EC444200
Impeller shaft
1. Inspect:
Impeller shaft 1
Bend/wear/damage → Replace.
Fur deposits → Clean.

4 - 57
ENG
DEMONTAGE-EINZELHEITEN
Laufradwelle
1. Demontieren:
Laufrad 1
Beilagscheibe 2
Laufradwelle 3
HINWEIS:
Zum Demontieren des Laufrads die Laufrad-
welle mit einem Schraubenschlüssel o. Ä. an
deren Flachstelle a greifen.
Dichtring
HINWEIS:
Die Wasserpumpe braucht nicht zerlegt zu
werden, außer wenn Kühlflüssigkeitsschwund-
oder -verfärbung bzw. milchiges Getriebeöl
vorliegen.
1. Demontieren:
Lager 1
Dichtring 2
KONTROLLE
Laufradwelle
1. Kontrollieren:
Laufradwelle 1
Verschlissen/beschädigt/verbogen →
Erneuern.

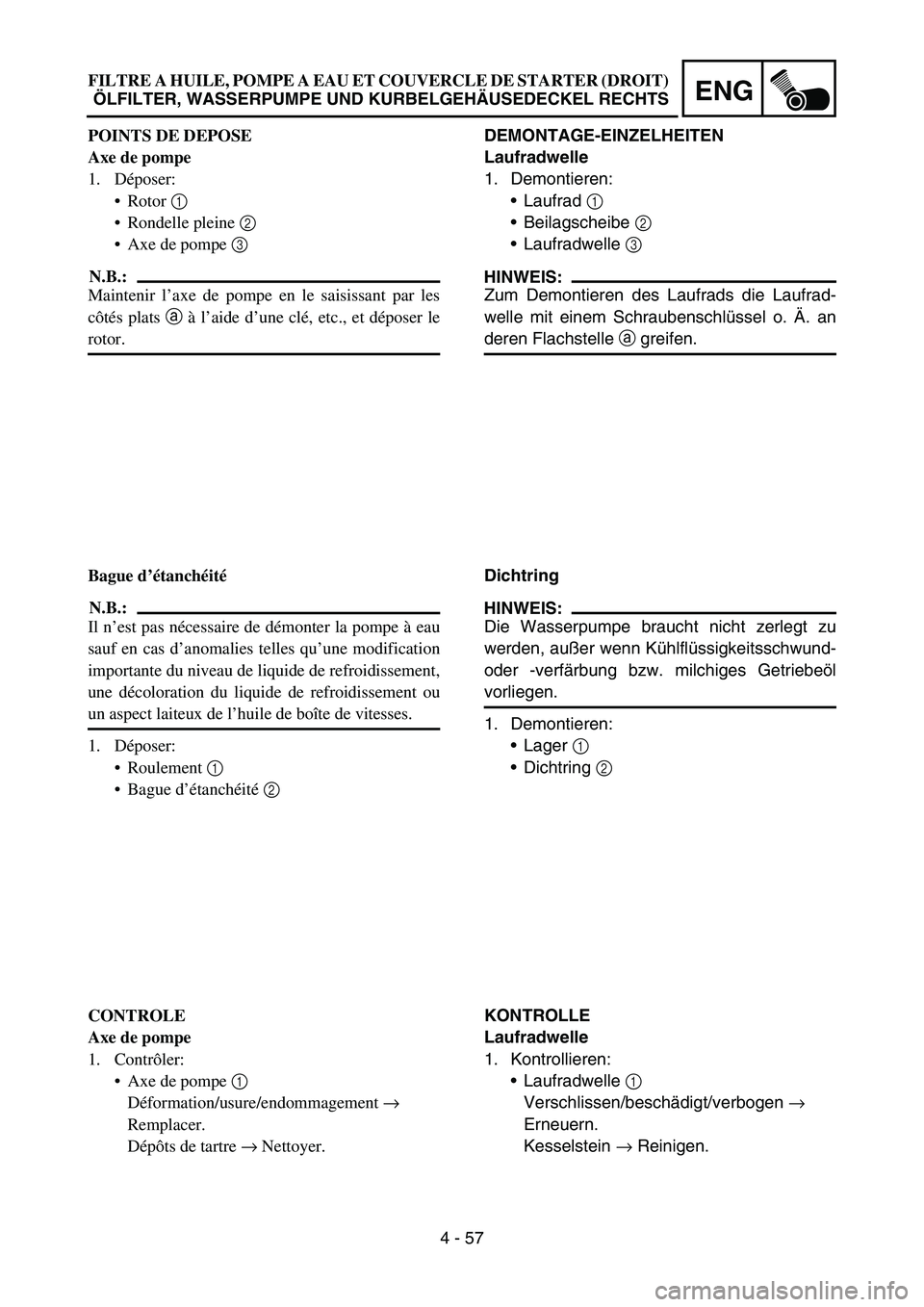

Kesselstein → Reinigen. FILTRE A HUILE, POMPE A EAU ET COUVERCLE DE STARTER (DROIT)
ÖLFILTER, WASSERPUMPE UND KURBELGEHÄUSEDECKEL RECHTS
POINTS DE DEPOSE
Axe de pompe
1. Déposer:
Rotor 1
Rondelle pleine 2
Axe de pompe 3
N.B.:
Maintenir l’axe de pompe en le saisissant par les
côtés plats a à l’aide d’une clé, etc., et déposer le
rotor.
Bague d’étanchéité
N.B.:
Il n’est pas nécessaire de démonter la pompe à eau
sauf en cas d’anomalies telles qu’une modification
importante du niveau de liquide de refroidissement,
une décoloration du liquide de refroidissement ou
un aspect laiteux de l’huile de boîte de vitesses.
1. Déposer:
Roulement 1
Bague d’étanchéité 2
CONTROLE
Axe de pompe
1. Contrôler:
Axe de pompe 1
Déformation/usure/endommagement →
Remplacer.
Dépôts de tartre → Nettoyer.

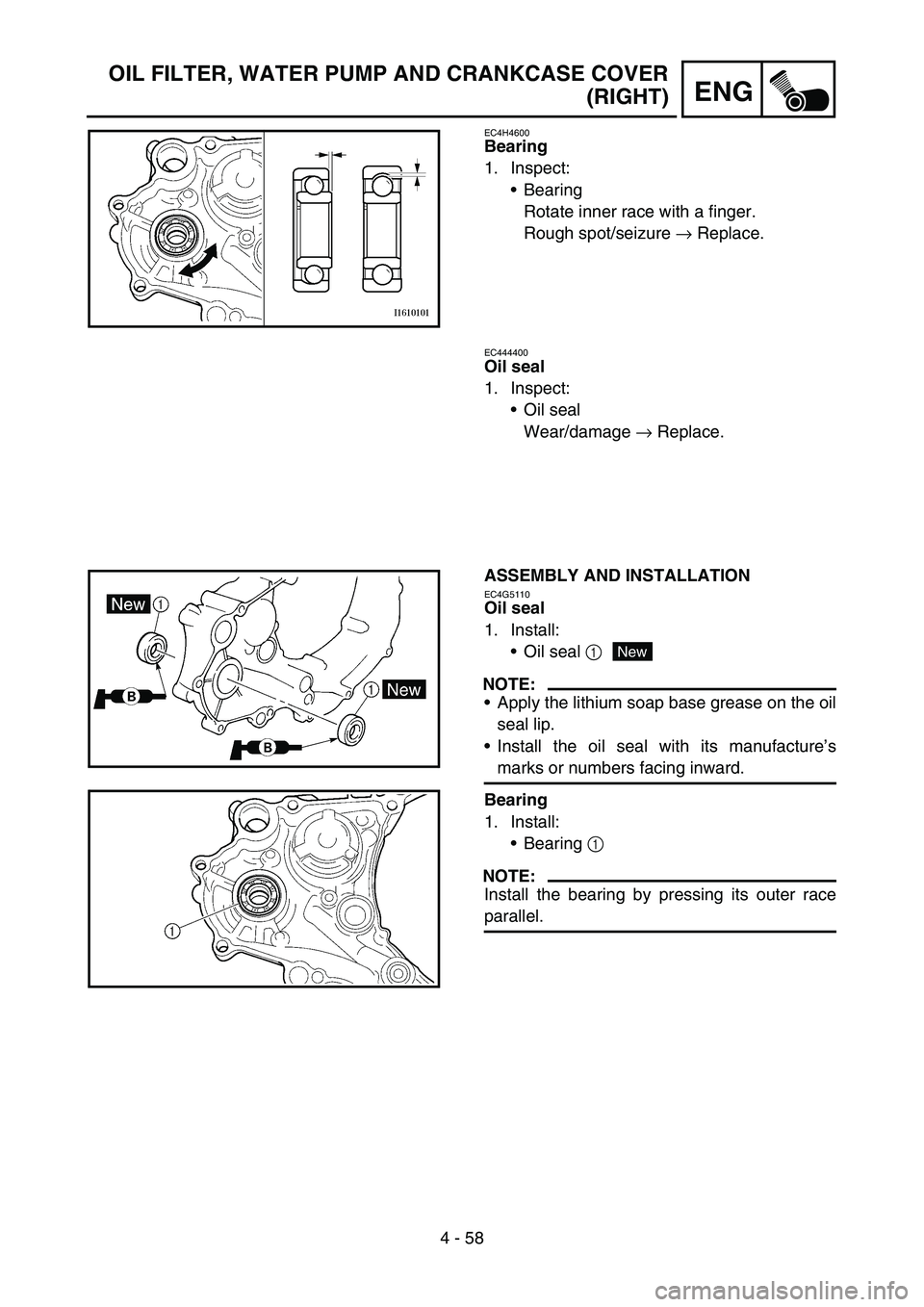

4 - 58
ENG
OIL FILTER, WATER PUMP AND CRANKCASE COVER
(RIGHT)
EC4H4600
Bearing
1. Inspect:
Bearing
Rotate inner race with a finger.
Rough spot/seizure → Replace.
EC444400
Oil seal
1. Inspect:
Oil seal
Wear/damage → Replace.
ASSEMBLY AND INSTALLATION
EC4G5110
Oil seal
1. Install:
Oil seal 1
NOTE:
Apply the lithium soap base grease on the oil
seal lip.
Install the oil seal with its manufacture’s
marks or numbers facing inward.
Bearing
1. Install:
Bearing 1
NOTE:
Install the bearing by pressing its outer race
parallel.
New

4 - 58
ENG
Lager
1. Kontrollieren:
Lager
Den Innenlaufring mit den Fingern dre-
hen.
Stockend/fest → Erneuern.
Dichtring
1. Kontrollieren:
Dichtring
Verschlissen/beschädigt → Erneuern.
ZUSAMMENBAU UND MONTAGE
Dichtring
1. Montieren:
Dichtring 1
HINWEIS:
Die Dichtringlippen mit Lithiumseifenfett
bestreichen.
Den Dichtring so einbauen, daß die Herstel-
lerbeschriftung oder Teilenummer nach
innen gerichtet ist.
Lager
1. Montieren:
Lager 1
HINWEIS:
Zum Einbau des Lagers parallel auf den
Außenlaufring drücken.
New
FILTRE A HUILE, POMPE A EAU ET COUVERCLE DE STARTER (DROIT)
ÖLFILTER, WASSERPUMPE UND KURBELGEHÄUSEDECKEL RECHTS
Roulement
1. Contrôler:
Roulement
Faire tourner la cage interne avec le doigt.
Rugosité/grippage → Remplacer.
Bague d’étanchéité
1. Contrôler:
Bague d’étanchéité
Usure/endommagement → Remplacer.
ASSEMBLAGE ET MONTAGE
Bague d’étanchéité
1. Monter:
Bague d’étanchéité 1
N.B.:
Appliquer de la graisse à savon de lithium sur la
lèvre de la bague d’étanchéité.
Monter la bague d’étanchéité en positionnant vers
l’intérieur la marque ou le numéro du fabricant.
Roulement
1. Monter:
Roulement 1
N.B.:
Monter le roulement en appuyant parallèlement sur
sa cage externe.
New

4 - 59
ENG
OIL FILTER, WATER PUMP AND CRANKCASE COVER
(RIGHT)
EC4G5220
Impeller shaft
1. Install:
Impeller shaft 1
Plain washer 2
Impeller 3
NOTE:
Take care so that the oil seal lip is not dam-
aged or the spring does not slip off its posi-
tion.
When installing the impeller shaft, apply the
engine oil on the oil seal lip, bearing and
impeller shaft. And install the shaft while
turning it.
Hold the impeller shaft on its width across
the flats a with spanners, etc. and install the
impeller.
T R..14 Nm (1.4 m · kg, 10 ft · lb)
Crankcase cover (right)
1. Install:
Dowel pin 1
O-ring 2
Collar 3
Gasket 4
New
New
2. Install:
Crankcase cover (right) 1
Bolt
NOTE:
Apply the engine oil on the impeller shaft
end.
When installing the crankcase cover onto the
crankcase, be sure that the impeller shaft
end 2 aligns with the balancer end slot 3.
Tighten the bolts in stage, using a crisscross
pattern.
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)

4 - 59
ENG
Laufradwelle
1. Montieren:
Laufradwelle 1
Beilagscheibe 2
Laufrad 3
HINWEIS:
Darauf achten, daß die Dichtringlippe nicht
beschädigt wird und daß die Feder nicht ver-
rutscht.
Beim Einbau der Laufradwelle die Dicht-
ringlippe, das Lager und die Laufradwelle mit
Motoröl bestreichen. Die Welle beim Einbau
drehen.
Zum Montieren des Laufrads die Laufrad-
welle mit einem Schraubenschlüssel o. Ä. an
deren Flachstelle a greifen.
T R..14 Nm (1,4 m · kg, 10 ft · lb)
Kurbelgehäusedeckel rechts
1. Montieren:
Paßhülse 1
O-Ring 2
Distanzhülse 3
Dichtung 4
New
New
2. Montieren:
Kurbelgehäusedeckel rechts 1
Schraube
HINWEIS:
Das Ende der Laufradwelle mit Motoröl
bestreichen.
Beim Montieren des Kurbelgehäusedeckels
am Kurbelgehäuse darauf achten, daß das
Laufradwellen-Ende 2 mit dem entspre-
chenden Schlitz 3 am Ende der Ausgleichs-
welle fluchtet.
Die Schrauben schrittweise über Kreuz fest-
ziehen.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
FILTRE A HUILE, POMPE A EAU ET COUVERCLE DE STARTER (DROIT)
ÖLFILTER, WASSERPUMPE UND KURBELGEHÄUSEDECKEL RECHTS
Axe de pompe
1. Monter:
Axe de pompe 1
Rondelle pleine 2
Rotor 3
N.B.:
Veiller à ce que la lèvre de la bague d’étanchéité
ne soit pas endommagée ou à ce que le ressort ne
glisse pas hors de son emplacement.
Lors du montage de l’axe de pompe, appliquer de
l’huile moteur sur la lèvre de la bague d’étan-
chéité, le roulement et l’axe de pompe. Monter
l’axe tout en le faisant tourner.
Maintenir l’axe de pompe en le saisissant par les
côtés plats a à l’aide d’une clé, etc., et monter le
rotor.
T R..14 Nm (1,4 m · kg, 10 ft · lb)
Couvercle de carter (droit)
1. Monter:
Goujon 1
Joint torique 2
Entretoise épaulée 3
Joint 4
New
New
2. Monter:
Couvercle de carter (droit) 1
Boulon
N.B.:
Appliquer de l’huile moteur sur l’extrémité de
l’axe de pompe.
Lors du montage du couvercle de carter sur le
carter, veiller à ce que l’extrémité de l’axe de
pompe 2 soit alignée avec la fente de l’extrémité
du balancier 3.
Serrer les boulons par étapes et en procédant en
croix.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)

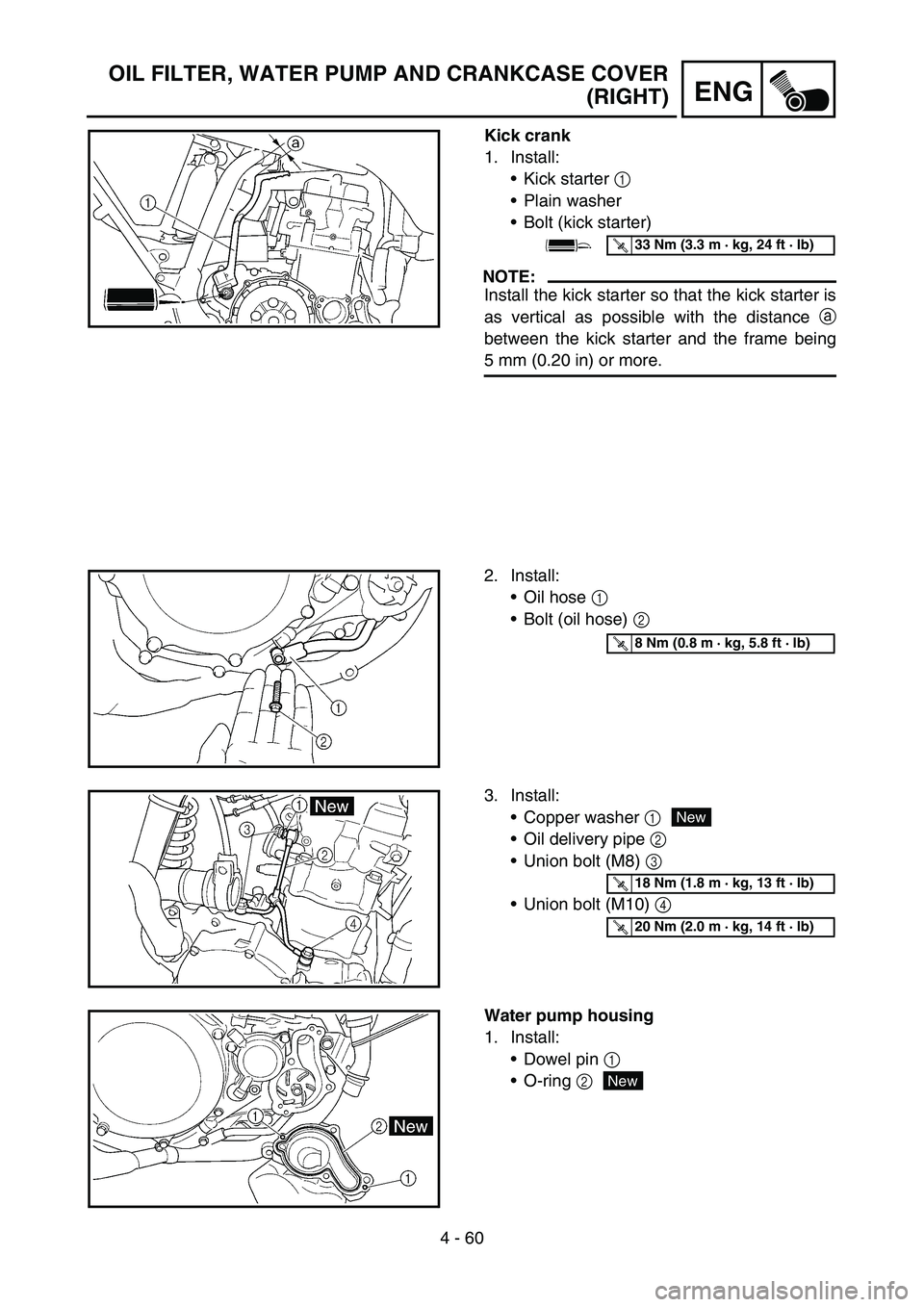

4 - 60
ENG
OIL FILTER, WATER PUMP AND CRANKCASE COVER
(RIGHT)
Kick crank
1. Install:
Kick starter 1
Plain washer
Bolt (kick starter)
NOTE:
Install the kick starter so that the kick starter is
as vertical as possible with the distance a
between the kick starter and the frame being
5 mm (0.20 in) or more.
T R..33 Nm (3.3 m · kg, 24 ft · lb)
2. Install:
Oil hose 1
Bolt (oil hose) 2
T R..8 Nm (0.8 m · kg, 5.8 ft · lb)
3. Install:
Copper washer 1
Oil delivery pipe 2
Union bolt (M8) 3
Union bolt (M10) 4
New
T R..18 Nm (1.8 m · kg, 13 ft · lb)
T R..20 Nm (2.0 m · kg, 14 ft · lb)
Water pump housing
1. Install:
Dowel pin 1
O-ring 2
New
