4 - 85

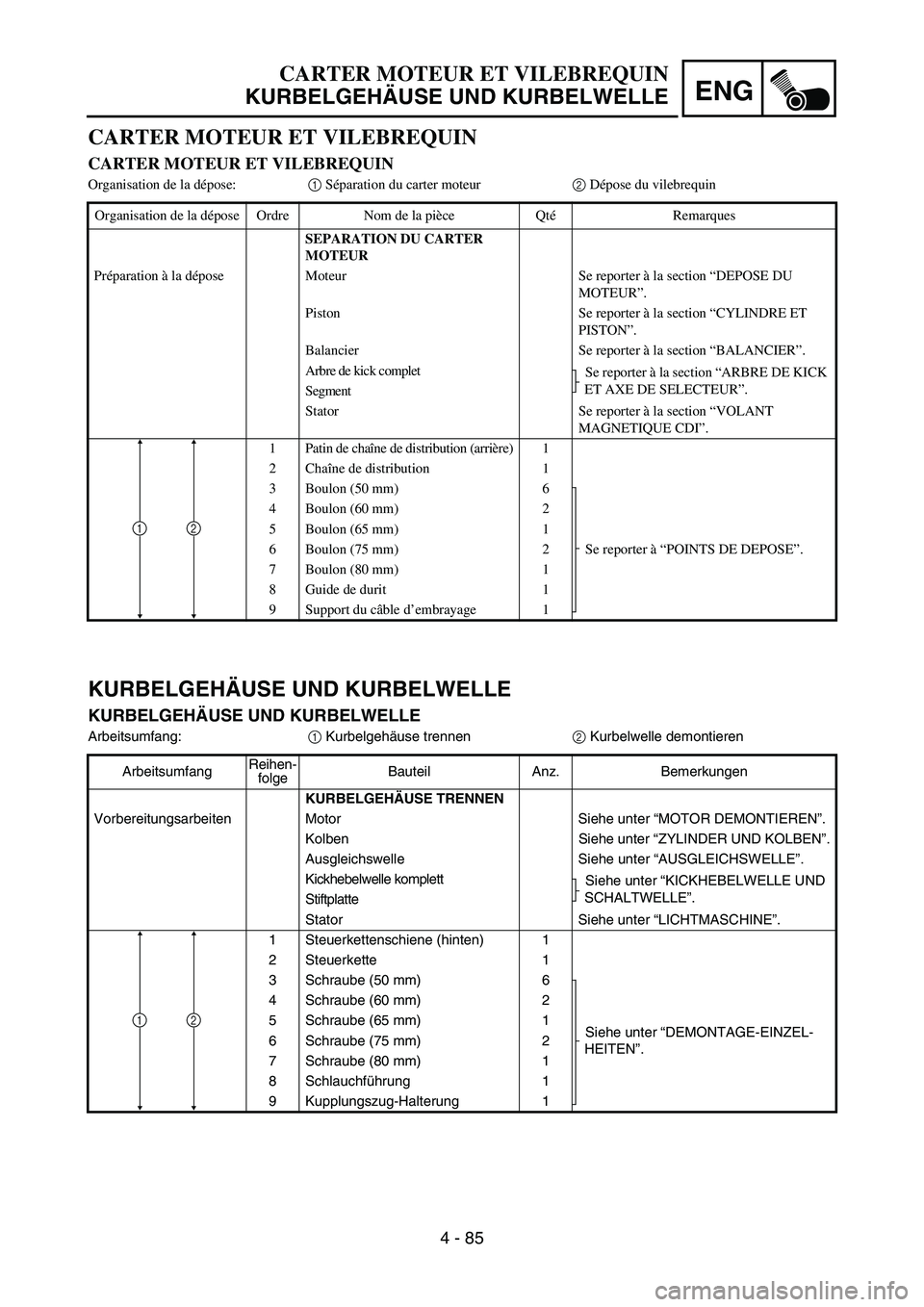

KURBELGEHÄUSE UND KURBELWELLE
KURBELGEHÄUSE UND KURBELWELLE
Arbeitsumfang:
1 Kurbelgehäuse trennen
2 Kurbelwelle demontieren
ArbeitsumfangReihen-
folgeBauteil Anz. Bemerkungen
KURBELGEHÄUSE TRENNEN
Vorbereitungsarbeiten Motor Siehe unter “MOTOR DEMONTIEREN”.
Kolben Siehe unter “ZYLINDER UND KOLBEN”.
Ausgleichswelle Siehe unter “AUSGLEICHSWELLE”.
Kickhebelwelle komplett
Siehe unter “KICKHEBELWELLE UND
SCHALTWELLE”.
Stiftplatte
Stator Siehe unter “LICHTMASCHINE”.
1 Steuerkettenschiene (hinten) 1
2 Steuerkette 1
3 Schraube (50 mm) 6
Siehe unter “DEMONTAGE-EINZEL-
HEITEN”. 4 Schraube (60 mm) 2
5 Schraube (65 mm) 1
6 Schraube (75 mm) 2
7 Schraube (80 mm) 1
8 Schlauchführung 1
9 Kupplungszug-Halterung 1
21
CARTER MOTEUR ET VILEBREQUIN
KURBELGEHÄUSE UND KURBELWELLE
CARTER MOTEUR ET VILEBREQUIN
CARTER MOTEUR ET VILEBREQUIN
Organisation de la dépose:1 Séparation du carter moteur2 Dépose du vilebrequin
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
SEPARATION DU CARTER
MOTEUR
Préparation à la dépose Moteur Se reporter à la section “DEPOSE DU
MOTEUR”.
Piston Se reporter à la section “CYLINDRE ET
PISTON”.
Balancier Se reporter à la section “BALANCIER”.
Arbre de kick complet
Se reporter à la section “ARBRE DE KICK
ET AXE DE SELECTEUR”.
Segment
Stator Se reporter à la section “VOLANT
MAGNETIQUE CDI”.
1Patin de chaîne de distribution (arrière) 1
2Chaîne de distribution 1
3 Boulon (50 mm) 6
Se reporter à “POINTS DE DEPOSE”. 4 Boulon (60 mm) 2
5 Boulon (65 mm) 1
6 Boulon (75 mm) 2
7 Boulon (80 mm) 1
8 Guide de durit 1
9 Support du câble d’embrayage 1
21

4 - 86
ENGCRANKCASE AND CRANKSHAFT

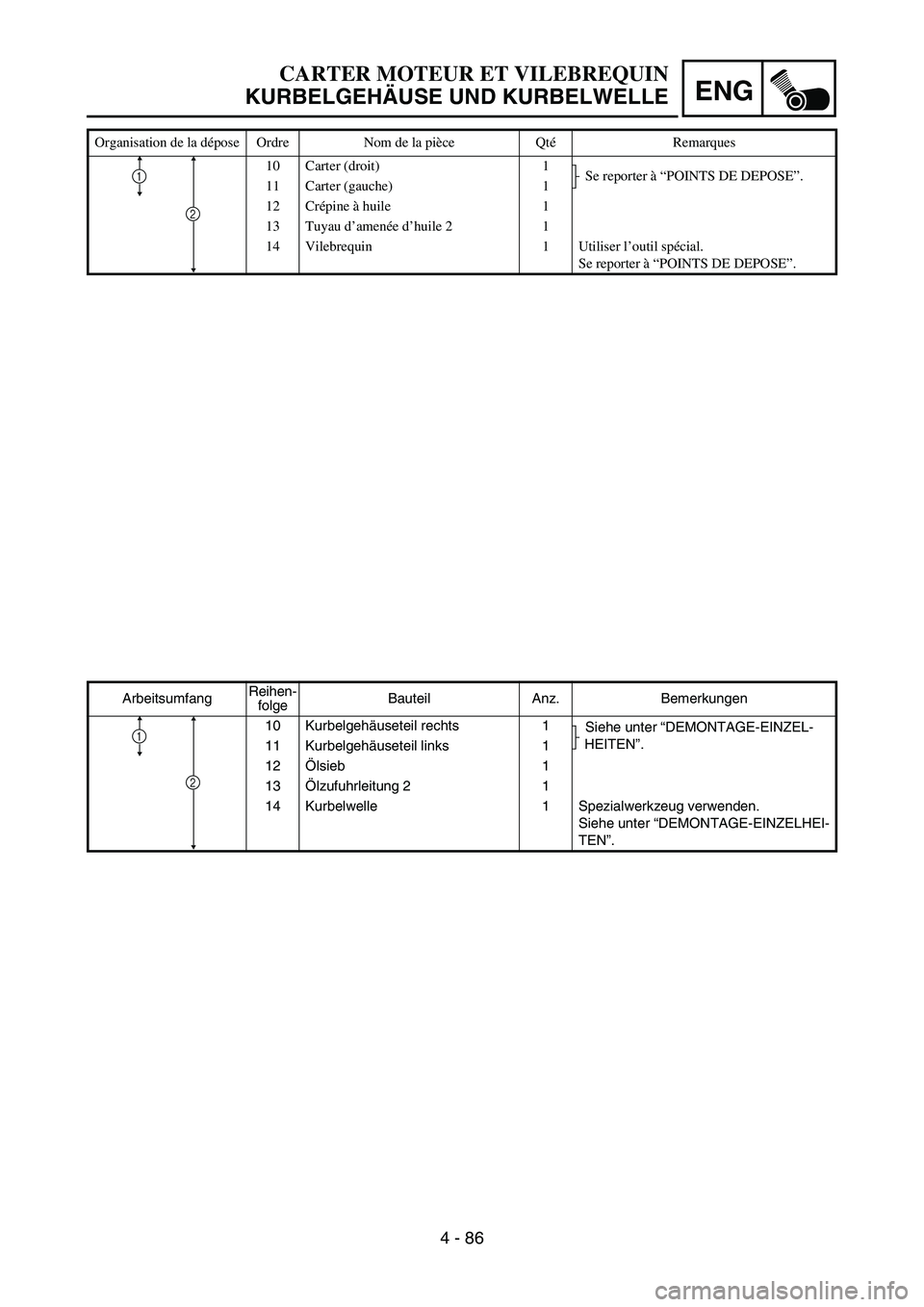

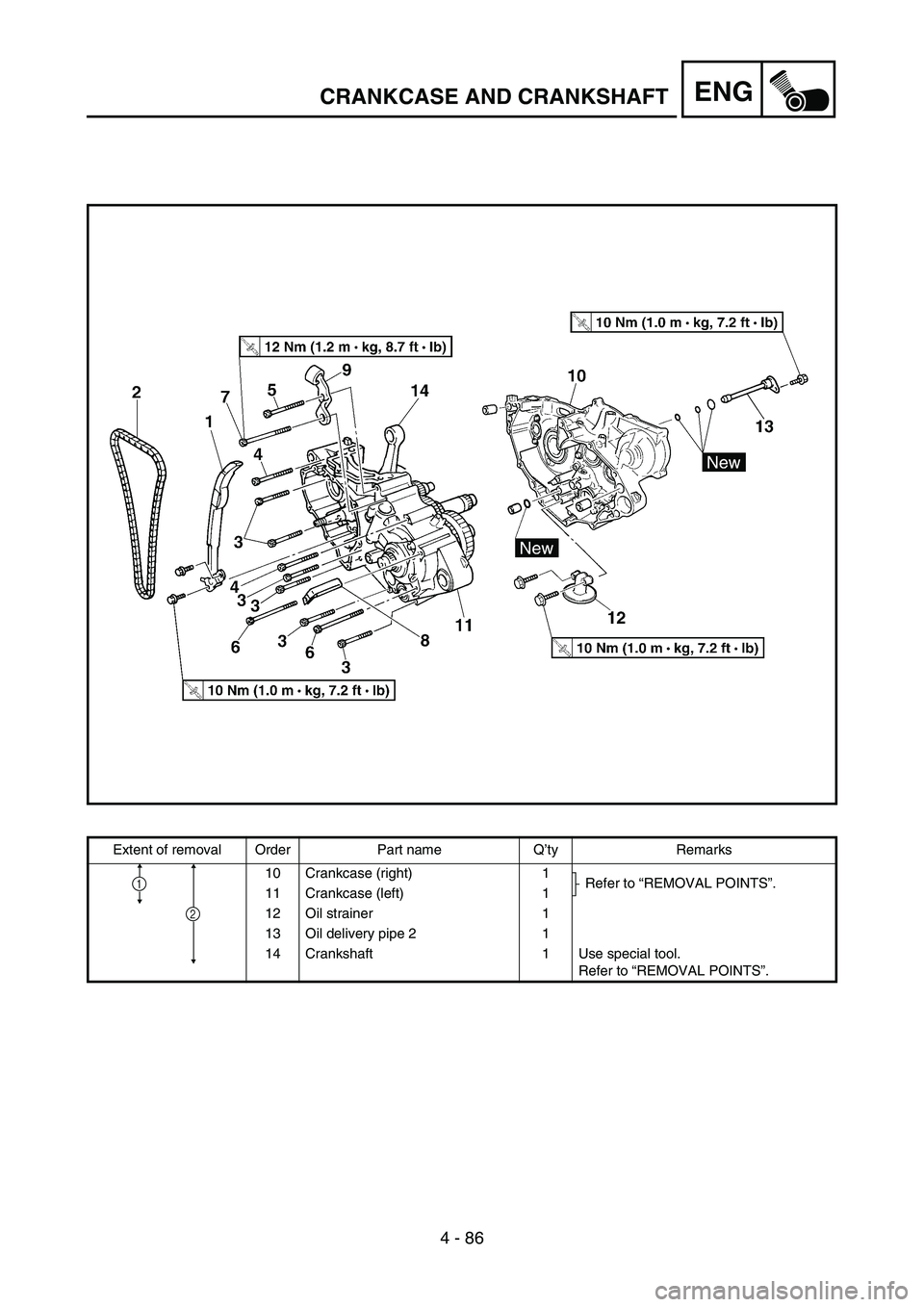

Extent of removal Order Part name Q’ty Remarks
10 Crankcase (right) 1
Refer to “REMOVAL POINTS”.
11 Crankcase (left) 1
12 Oil strainer 1
13 Oil delivery pipe 2 1
14 Crankshaft 1 Use special tool.
Refer to “REMOVAL POINTS”.
2
1

ENG
4 - 86
ArbeitsumfangReihen-
folgeBauteil Anz. Bemerkungen
10 Kurbelgehäuseteil rechts 1
Siehe unter “DEMONTAGE-EINZEL-
HEITEN”.
11 Kurbelgehäuseteil links 1
12Ölsieb 1
13Ölzufuhrleitung 2 1
14 Kurbelwelle 1 Spezialwerkzeug verwenden.
Siehe unter “DEMONTAGE-EINZELHEI-
TEN”.
2
1
CARTER MOTEUR ET VILEBREQUIN
KURBELGEHÄUSE UND KURBELWELLE
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
10 Carter (droit) 1
Se reporter à “POINTS DE DEPOSE”.
11 Carter (gauche) 1
12 Crépine à huile 1
13 Tuyau d’amenée d’huile 2 1
14 Vilebrequin 1 Utiliser l’outil spécial.
Se reporter à “POINTS DE DEPOSE”.
2
1

4 - 87
ENGCRANKCASE AND CRANKSHAFT

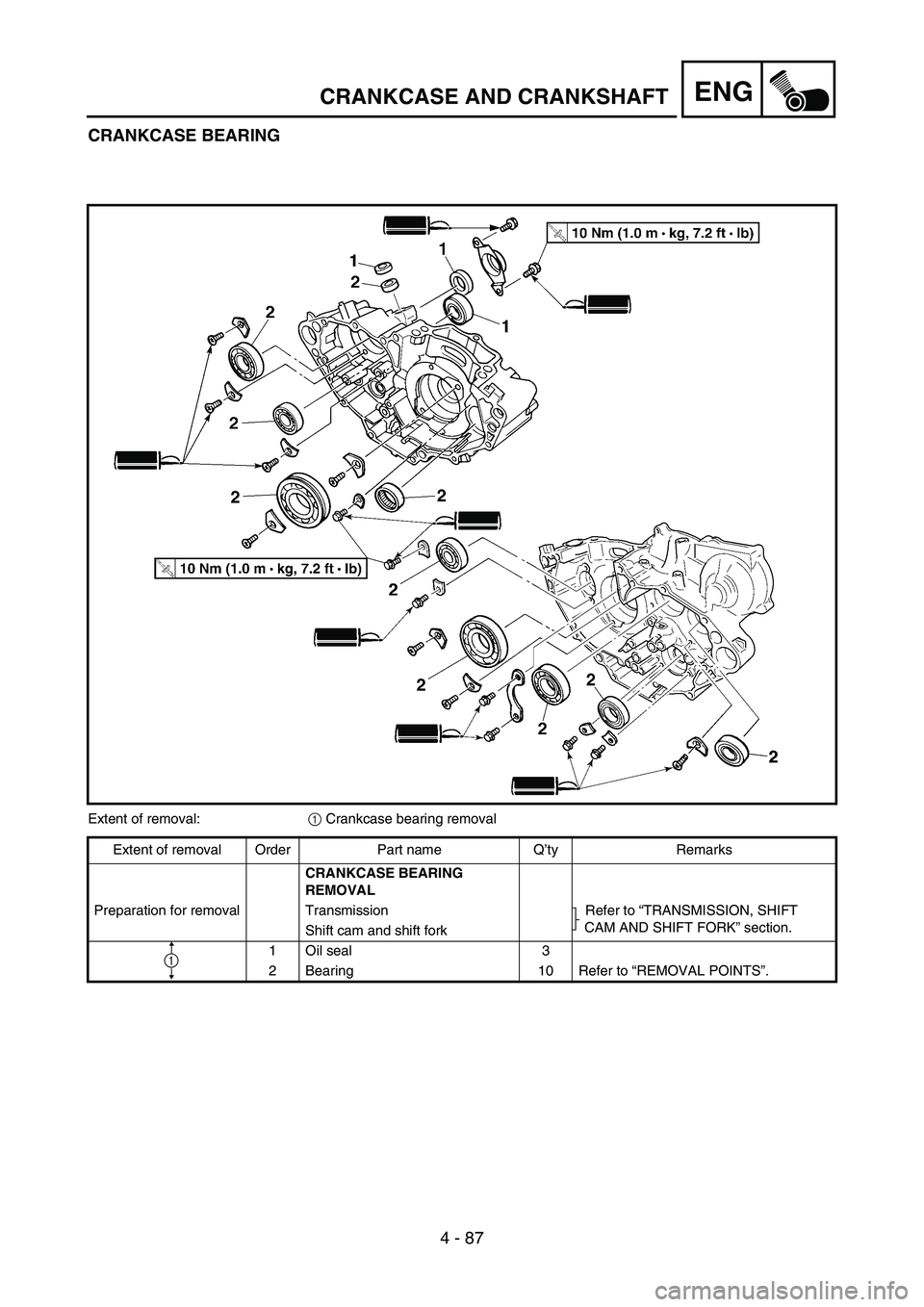

CRANKCASE BEARING
Extent of removal:
1 Crankcase bearing removal
Extent of removal Order Part name Q’ty Remarks

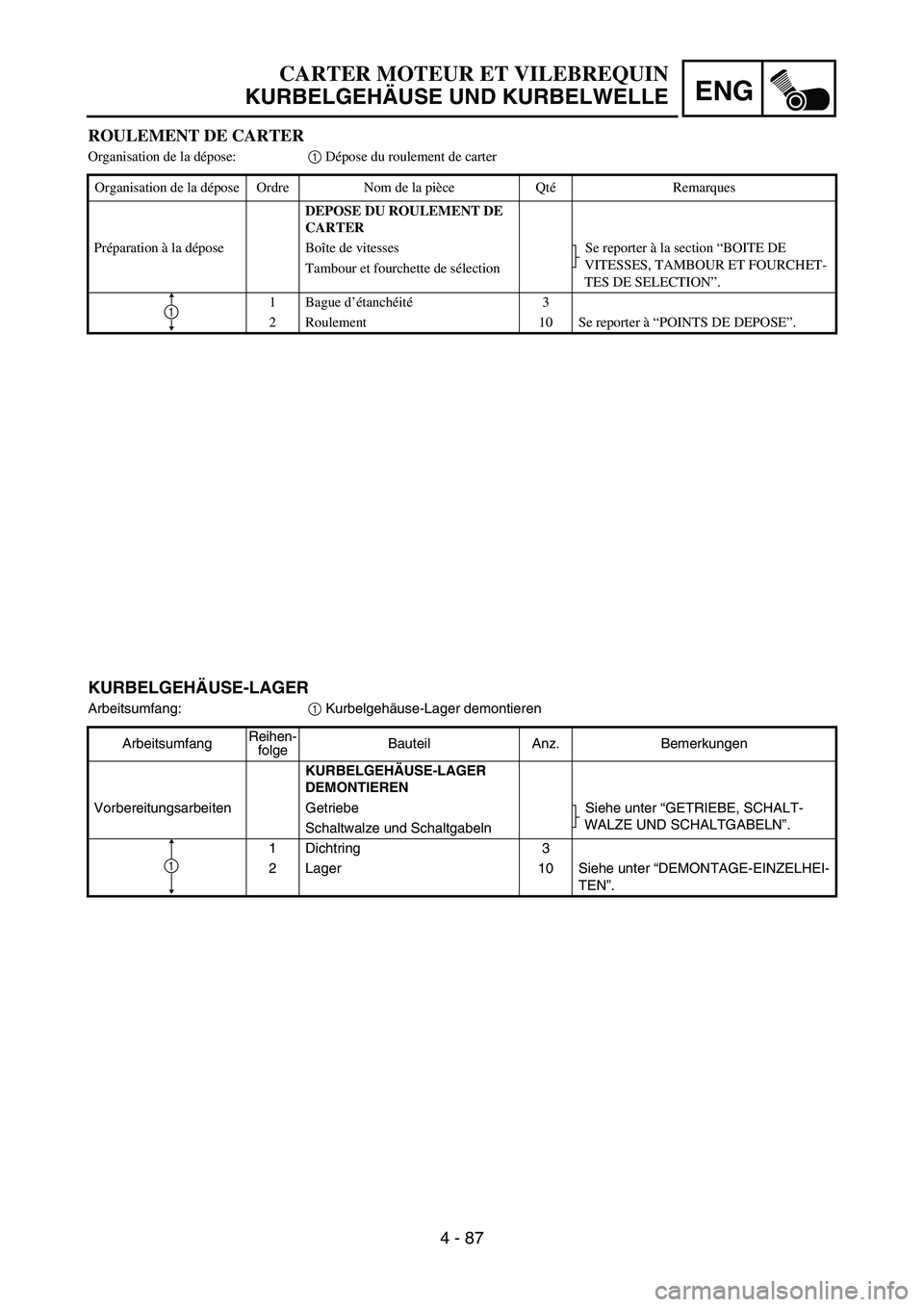

CRANKCASE BEARING
REMOVAL
Preparation for removal Transmission Refer to “TRANSMISSION, SHIFT
CAM AND SHIFT FORK” section.
Shift cam and shift fork
1 Oil seal 3
2 Bearing 10 Refer to “REMOVAL POINTS”.
1

ENG
4 - 87 KURBELGEHÄUSE-LAGER
Arbeitsumfang:
1 Kurbelgehäuse-Lager demontieren
ArbeitsumfangReihen-
folgeBauteil Anz. Bemerkungen
KURBELGEHÄUSE-LAGER
DEMONTIEREN
Vorbereitungsarbeiten Getriebe Siehe unter “GETRIEBE, SCHALT-
WALZE UND SCHALTGABELN”.
Schaltwalze und Schaltgabeln
1Dichtring 3
2 Lager 10 Siehe unter “DEMONTAGE-EINZELHEI-
TEN”.
1
CARTER MOTEUR ET VILEBREQUIN
KURBELGEHÄUSE UND KURBELWELLE
ROULEMENT DE CARTER
Organisation de la dépose:1 Dépose du roulement de carter
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
DEPOSE DU ROULEMENT DE
CARTER
Préparation à la dépose Boîte de vitesses Se reporter à la section “BOITE DE
VITESSES, TAMBOUR ET FOURCHET-
TES DE SELECTION”. Tambour et fourchette de sélection
1 Bague d’étanchéité3
2 Roulement 10 Se reporter à “POINTS DE DEPOSE”.
1

4 - 88
ENGCRANKCASE AND CRANKSHAFT

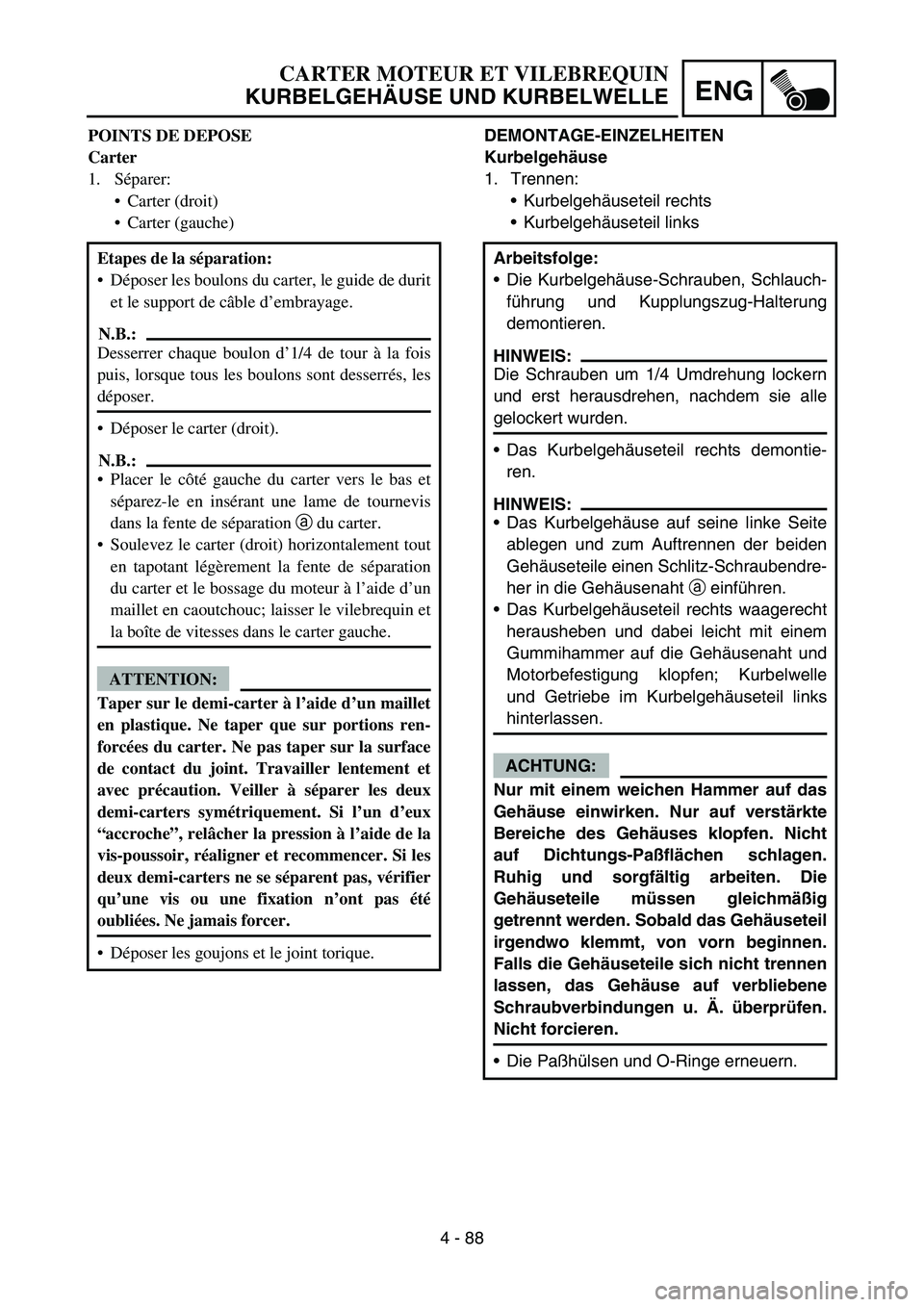

REMOVAL POINTS
Crankcase
1. Separate:
Crankcase (right)
Crankcase (left)
Separation steps:
Remove the crankcase bolts, hose guide
and clutch cable holder.
NOTE:
Loosen each bolt 1/4 of a turn at a time and
after all the bolts are loosened, remove
them.
Remove the crankcase (right).
NOTE:
Place the crankcase with its left side
downward and split it by inserting a screw-
driver tip into the splitting slit a in the
crankcase.
Lift the crankcase (right) horizontally while
lightly patting the case splitting slit and
engine mounting boss using a soft ham-
mer, and leave the crankshaft and trans-
mission with the crankcase (left).
CAUTION:
Use soft hammer to tap on the case half.
Tap only on reinforced portions of case.
Do not tap on gasket mating surface.
Work slowly and carefully. Make sure the
case halves separate evenly. If one end
“hangs up”, take pressure off the push
screw, realign, and start over. If the
cases do not separate, check for a
remaining case screw or fitting. Do not
force.
Remove the dowel pins and O-ring.
a

4 - 88
ENG
DEMONTAGE-EINZELHEITEN
Kurbelgehäuse
1. Trennen:
Kurbelgehäuseteil rechts
Kurbelgehäuseteil links
Arbeitsfolge:
Die Kurbelgehäuse-Schrauben, Schlauch-
führung und Kupplungszug-Halterung
demontieren.
HINWEIS:
Die Schrauben um 1/4 Umdrehung lockern
und erst herausdrehen, nachdem sie alle
gelockert wurden.
Das Kurbelgehäuseteil rechts demontie-
ren.
HINWEIS:
Das Kurbelgehäuse auf seine linke Seite
ablegen und zum Auftrennen der beiden
Gehäuseteile einen Schlitz-Schraubendre-
her in die Gehäusenaht a einführen.
Das Kurbelgehäuseteil rechts waagerecht
herausheben und dabei leicht mit einem
Gummihammer auf die Gehäusenaht und
Motorbefestigung klopfen; Kurbelwelle
und Getriebe im Kurbelgehäuseteil links
hinterlassen.
ACHTUNG:
Nur mit einem weichen Hammer auf das
Gehäuse einwirken. Nur auf verstärkte
Bereiche des Gehäuses klopfen. Nicht
auf Dichtungs-Paßflächen schlagen.
Ruhig und sorgfältig arbeiten. Die
Gehäuseteile müssen gleichmäßig
getrennt werden. Sobald das Gehäuseteil
irgendwo klemmt, von vorn beginnen.
Falls die Gehäuseteile sich nicht trennen
lassen, das Gehäuse auf verbliebene
Schraubverbindungen u. Ä. überprüfen.
Nicht forcieren.
Die Paßhülsen und O-Ringe erneuern.
CARTER MOTEUR ET VILEBREQUIN
KURBELGEHÄUSE UND KURBELWELLE
POINTS DE DEPOSE
Carter
1. Séparer:
Carter (droit)
Carter (gauche)
Etapes de la séparation:
Déposer les boulons du carter, le guide de durit
et le support de câble d’embrayage.
N.B.:
Desserrer chaque boulon d’1/4 de tour à la fois
puis, lorsque tous les boulons sont desserrés, les
déposer.
Déposer le carter (droit).
N.B.:
Placer le côté gauche du carter vers le bas et
séparez-le en insérant une lame de tournevis
dans la fente de séparation a du carter.
Soulevez le carter (droit) horizontalement tout
en tapotant légèrement la fente de séparation
du carter et le bossage du moteur à l’aide d’un
maillet en caoutchouc; laisser le vilebrequin et
la boîte de vitesses dans le carter gauche.
ATTENTION:
Taper sur le demi-carter à l’aide d’un maillet
en plastique. Ne taper que sur portions ren-
forcées du carter. Ne pas taper sur la surface
de contact du joint. Travailler lentement et
avec précaution. Veiller à séparer les deux
demi-carters symétriquement. Si l’un d’eux
“accroche”, relâcher la pression à l’aide de la
vis-poussoir, réaligner et recommencer. Si les
deux demi-carters ne se séparent pas, vérifier
qu’une vis ou une fixation n’ont pas été
oubliées. Ne jamais forcer.
Déposer les goujons et le joint torique.

4 - 89
ENGCRANKCASE AND CRANKSHAFT

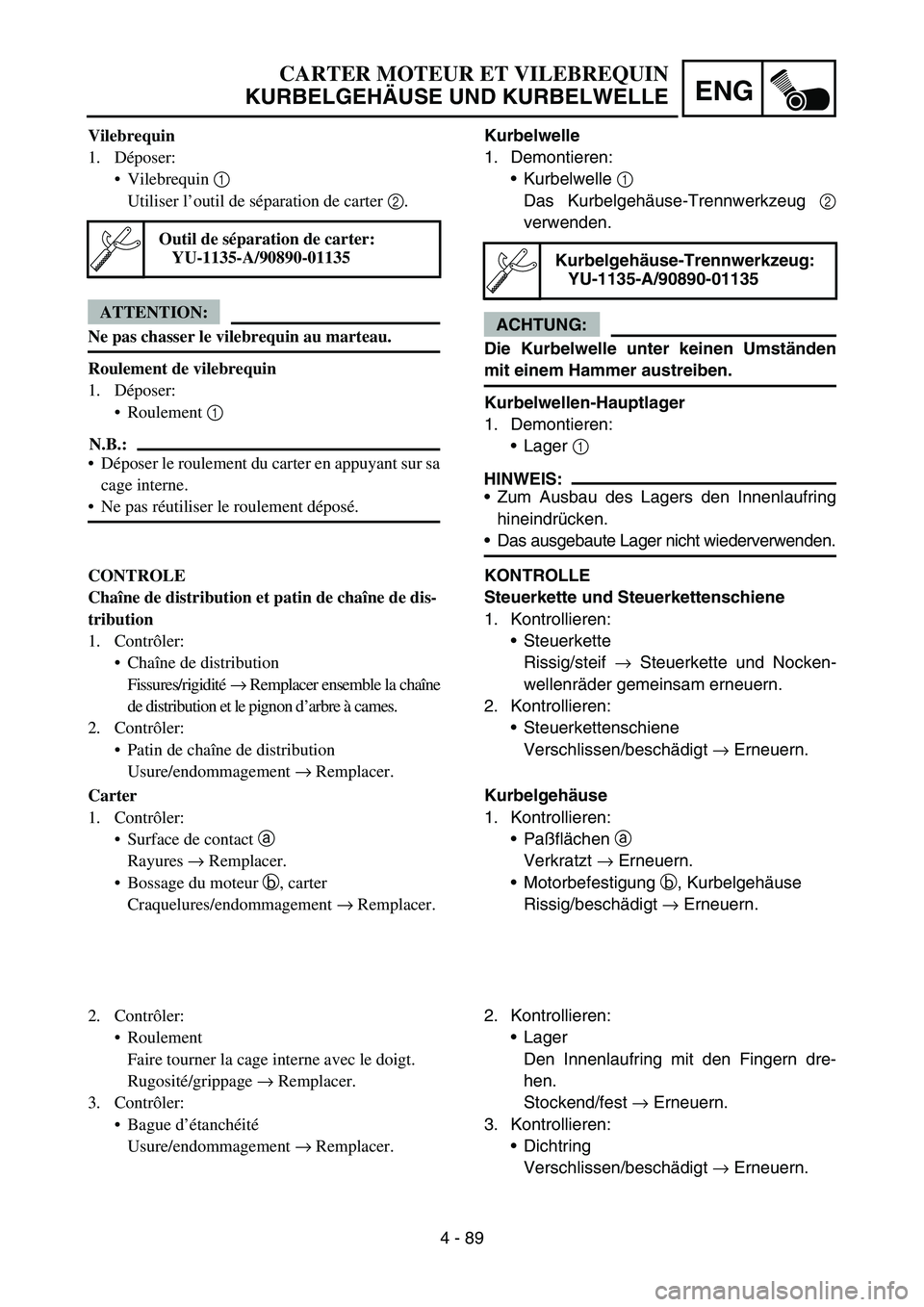

Crankshaft
1. Remove:
Crankshaft 1
Use the crankcase separating tool 2.
CAUTION:
Do not use a hammer to drive out the
crankshaft.
Crankshaft bearing
1. Remove:
Bearing 1
NOTE:
Remove the bearing from the crankcase by
pressing its inner race.
Do not use the removed bearing.
Crankcase separating tool:
YU-1135-A/90890-01135
INSPECTION
Timing chain and timing chain guide
1. Inspect:
Timing chain
Cracks/stiff → Replace the timing chain
and camshaft sprocket as a set.
2. Inspect:
Timing chain guide
Wear/damage → Replace.
EC4N4101
Crankcase
1. Inspect:
Contacting surface a
Scratches → Replace.
Engine mounting boss b, crankcase
Cracks/damage → Replace.
2. Inspect:
Bearing
Rotate inner race with a finger.
Rough spot/seizure → Replace.
3. Inspect:
Oil seal
Wear/damage → Replace.

4 - 89
ENG
Kurbelwelle
1. Demontieren:
Kurbelwelle 1
Das Kurbelgehäuse-Trennwerkzeug 2
verwenden.
ACHTUNG:
Die Kurbelwelle unter keinen Umständen
mit einem Hammer austreiben.
Kurbelwellen-Hauptlager
1. Demontieren:
Lager 1
HINWEIS:
Zum Ausbau des Lagers den Innenlaufring
hineindrücken.
Das ausgebaute Lager nicht wiederverwenden.
Kurbelgehäuse-Trennwerkzeug:
YU-1135-A/90890-01135
KONTROLLE
Steuerkette und Steuerkettenschiene
1. Kontrollieren:
Steuerkette
Rissig/steif → Steuerkette und Nocken-
wellenräder gemeinsam erneuern.
2. Kontrollieren:
Steuerkettenschiene
Verschlissen/beschädigt → Erneuern.
Kurbelgehäuse
1. Kontrollieren:
Paßflächen a
Verkratzt → Erneuern.
Motorbefestigung b, Kurbelgehäuse
Rissig/beschädigt → Erneuern.
2. Kontrollieren:
Lager
Den Innenlaufring mit den Fingern dre-
hen.
Stockend/fest → Erneuern.
3. Kontrollieren:
Dichtring
Verschlissen/beschädigt → Erneuern.
CARTER MOTEUR ET VILEBREQUIN
KURBELGEHÄUSE UND KURBELWELLE
Vilebrequin
1. Déposer:
Vilebrequin 1
Utiliser l’outil de séparation de carter 2.
ATTENTION:
Ne pas chasser le vilebrequin au marteau.
Roulement de vilebrequin
1. Déposer:
Roulement 1
N.B.:
Déposer le roulement du carter en appuyant sur sa
cage interne.
Ne pas réutiliser le roulement déposé.
Outil de séparation de carter:
YU-1135-A/90890-01135
CONTROLE
Chaîne de distribution et patin de chaîne de dis-
tribution
1. Contrôler:
Chaîne de distribution
Fissures/rigidité → Remplacer ensemble la chaîne
de distribution et le pignon d’arbre à cames.
2. Contrôler:
Patin de chaîne de distribution
Usure/endommagement → Remplacer.
Carter
1. Contrôler:
Surface de contact a
Rayures → Remplacer.
Bossage du moteur b, carter
Craquelures/endommagement → Remplacer.
2. Contrôler:
Roulement
Faire tourner la cage interne avec le doigt.
Rugosité/grippage → Remplacer.
3. Contrôler:
Bague d’étanchéité
Usure/endommagement → Remplacer.

4 - 90
ENGCRANKCASE AND CRANKSHAFT
EC4N4201

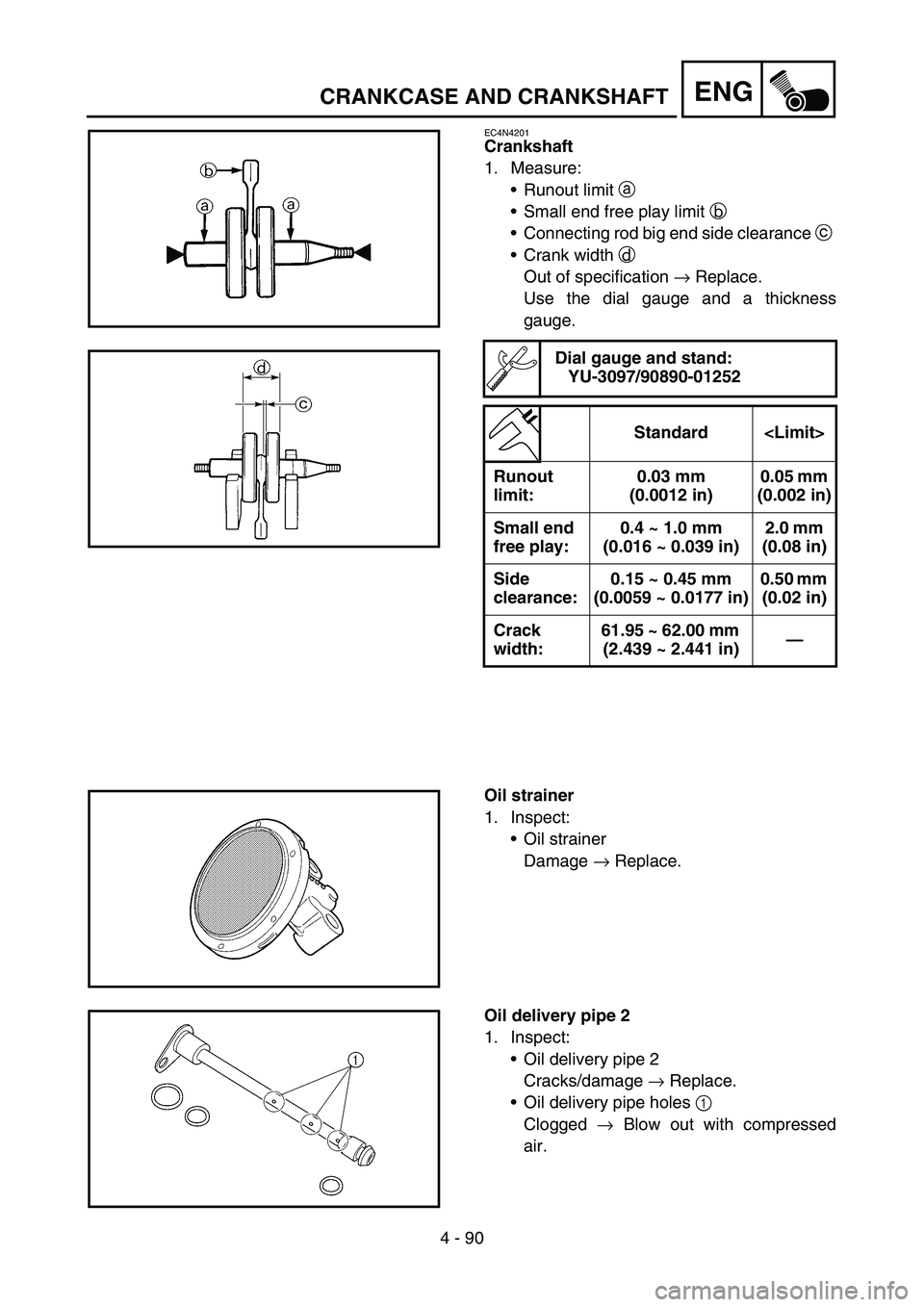

Crankshaft
1. Measure:
Runout limit a
Small end free play limit b
Connecting rod big end side clearance c
Crank width d
Out of specification → Replace.
Use the dial gauge and a thickness
gauge.
Dial gauge and stand:
YU-3097/90890-01252
Standard
Runout
limit:0.03 mm
(0.0012 in)0.05 mm
(0.002 in)
Small end
free play:0.4 ~ 1.0 mm
(0.016 ~ 0.039 in)2.0 mm
(0.08 in)
Side
clearance:0.15 ~ 0.45 mm
(0.0059 ~ 0.0177 in)0.50 mm
(0.02 in)
Crack
width:61.95 ~ 62.00 mm
(2.439 ~ 2.441 in)—
Oil strainer
1. Inspect:
Oil strainer
Damage → Replace.
Oil delivery pipe 2
1. Inspect:
Oil delivery pipe 2
Cracks/damage → Replace.
Oil delivery pipe holes 1
Clogged → Blow out with compressed
air.
