ENG
4 - 80
MOTOR DEMONTIEREN
ArbeitsumfangReihen-
folgeBauteil Anz. Bemerkungen
MOTOR DEMONTIEREN
Vorbereitungsarbeiten Das Motorrad aufbocken und in
gerader Stellung halten.
WARNUNG
Das Fahrzeug sicher abstützen, damit es nichtumfallen kann.
Sitzbank und Kraftstofftank Siehe unter “SITZBANK, KRAFTSTOFF-
TANK UND SEITENABDECKUNGEN”.
Vergaser Siehe unter “VERGASER”.
Auspuffkrümmer und Schall-
dämpfer Siehe unter “AUSPUFFKRÜMMER UND
SCHALLDÄMPFER”.
Kupplungszug und -Führung Motorseitig lösen.
Kühler Siehe unter “KÜHLER”.
Fußschalthebel Siehe unter “KICKHEBELWELLE UND
SCHALTWELLE”.
Zylinderkopf-Entlüftungs-
schlauch und Öltank-Belüftungs-
schlauchSiehe unter “NOCKENWELLEN”.
Das Motoröl ablassen. Siehe unter “MOTORÖL WECHSELN” in
KAPITEL 3.
Zündspule
Das Lichtmaschinen-Kabel lösen.

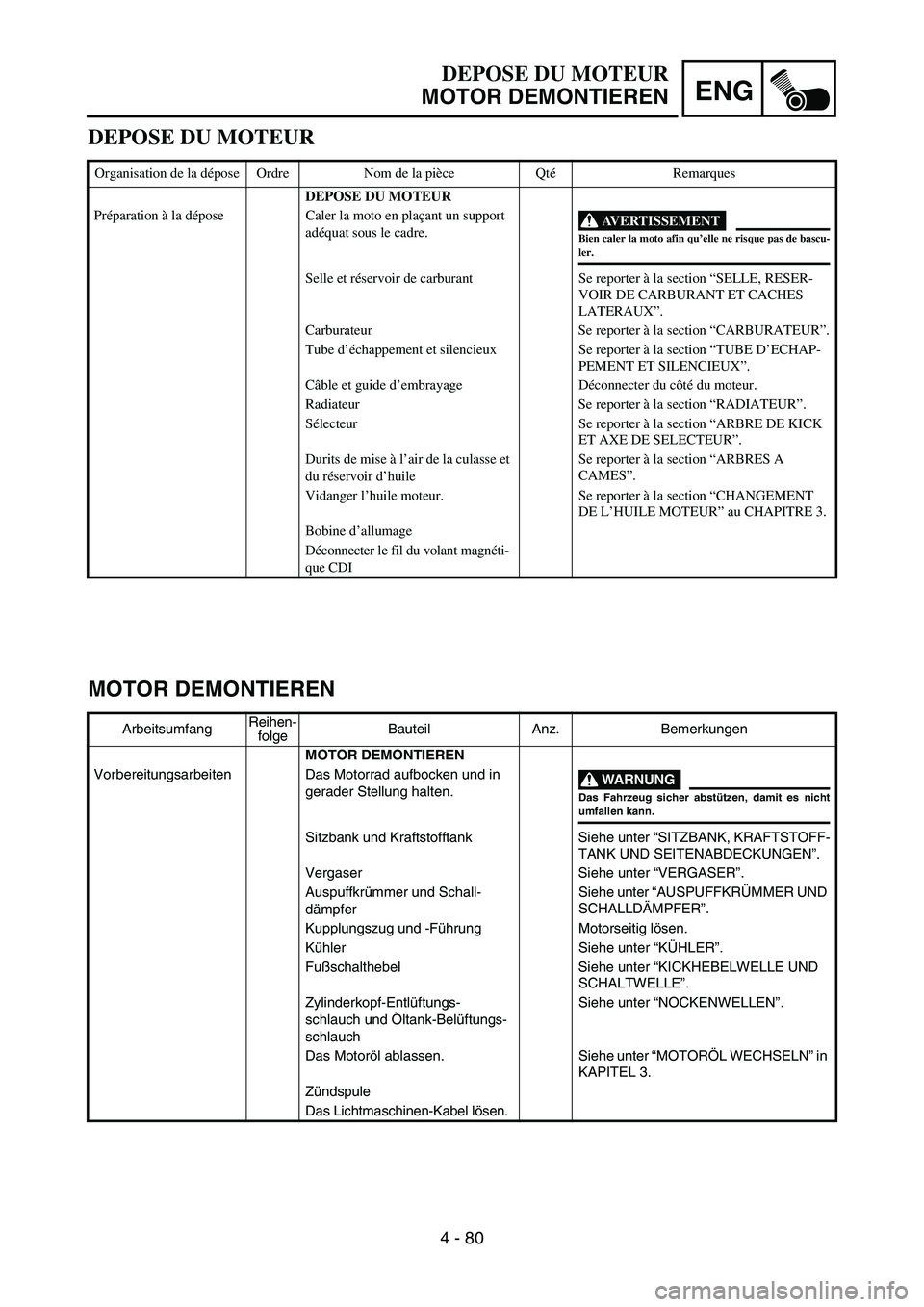

DEPOSE DU MOTEUR
MOTOR DEMONTIEREN
DEPOSE DU MOTEUR
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
DEPOSE DU MOTEUR
Préparation à la dépose Caler la moto en plaçant un support
adéquat sous le cadre.
AVERTISSEMENT
Bien caler la moto afin qu’elle ne risque pas de bascu-ler.
Selle et réservoir de carburant Se reporter à la section “SELLE, RESER-
VOIR DE CARBURANT ET CACHES
LATERAUX”.
Carburateur Se reporter à la section “CARBURATEUR”.
Tube d’échappement et silencieux Se reporter à la section “TUBE D’ECHAP-
PEMENT ET SILENCIEUX”.
Câble et guide d’embrayage Déconnecter du côté du moteur.
Radiateur Se reporter à la section “RADIATEUR”.
Sélecteur Se reporter à la section “ARBRE DE KICK
ET AXE DE SELECTEUR”.
Durits de mise à l’air de la culasse et
du réservoir d’huileSe reporter à la section “ARBRES A
CAMES”.
Vidanger l’huile moteur. Se reporter à la section “CHANGEMENT
DE L’HUILE MOTEUR” au CHAPITRE 3.
Bobine d’allumage
Déconnecter le fil du volant magnéti-
que CDI

4 - 81
ENGENGINE REMOVAL
Extent of removal:
1 Engine removal
Extent of removal Order Part name Q’ty Remarks
1 Engine skid plate (front) 1
2 Neutral switch 1
3 Oil hose 2
4 Chain cover 1
5 Nut (drive sprocket) 1
Refer to “REMOVAL POINTS”. 6 Lock washer 1
7 Drive sprocket 1
8Clip 1
9 Bolt (brake pedal) 1
10 Brake pedal 1
11 Engine upper bracket (right) 1
12 Engine upper bracket (left) 1
13 Engine lower bracket 2
14 Engine mounting bolt 3
15 Pivot shaft 1
Refer to “REMOVAL POINTS”.
16 Engine 1
1

ENG
4 - 81
Arbeitsumfang:
1 Motor demontieren
ArbeitsumfangReihen-
folgeBauteil Anz. Bemerkungen
1 Motorschutz vorn 1
2 Leerlaufschalter 1
3Ölschlauch 2
4 Kettenabdeckung 1
5 Antriebsritzel-Mutter 1
Siehe unter “DEMONTAGE-EINZEL-
HEITEN”. 6 Sicherungsscheibe 1
7 Antriebsritzel 1
8Clip 1
9Fußbremshebel-Schraube 1
10 Fußbremshebel 1
11 Obere Motorhalterung rechts 1
12 Obere Motorhalterung links 1
13 Untere Motorhalterung 2
14 Motor-Lagerbolzen 3
15 Schwingenachse 1
Siehe unter “DEMONTAGE-EINZEL-
HEITEN”.
16 Motor 1
1

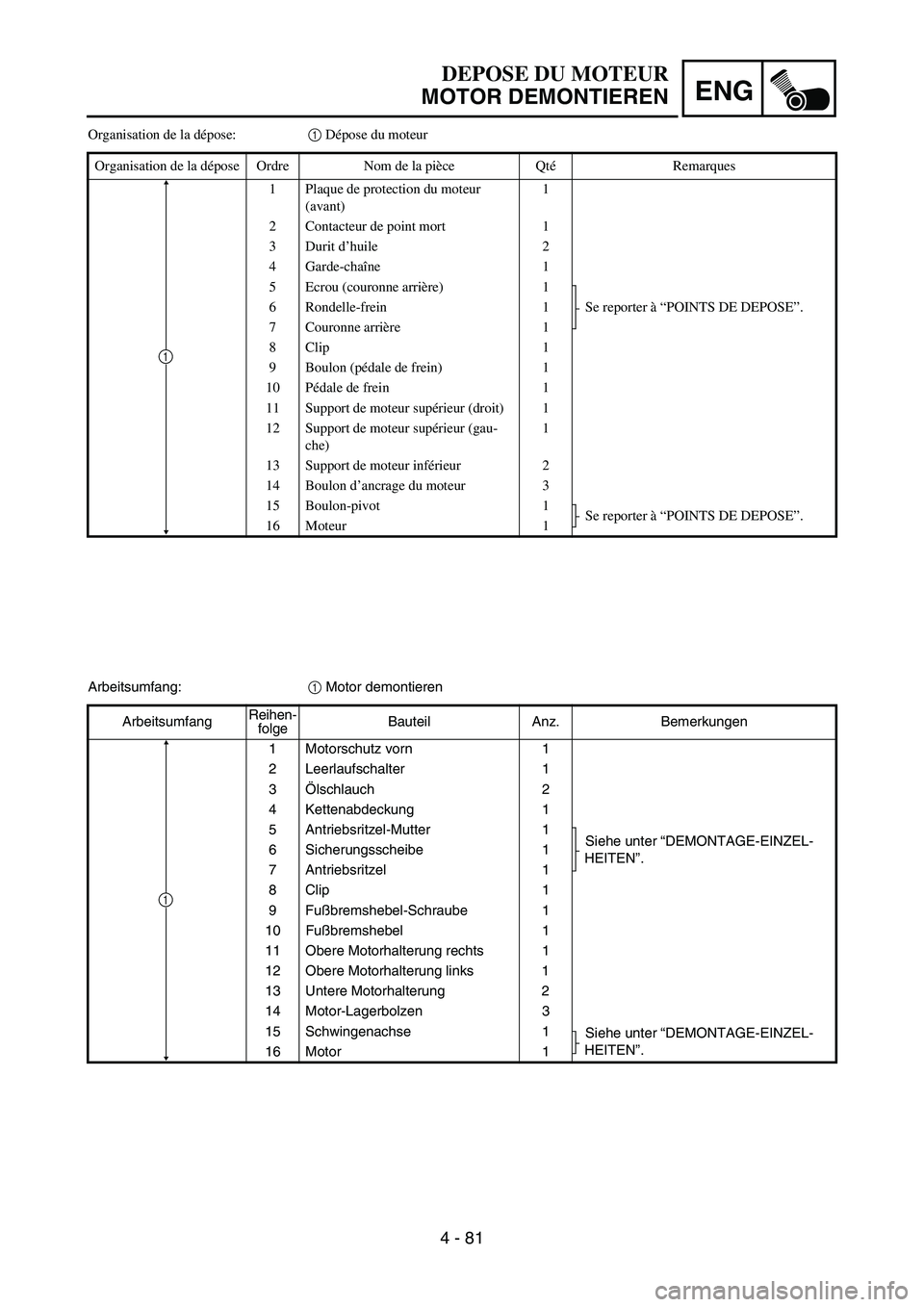

DEPOSE DU MOTEUR
MOTOR DEMONTIEREN
Organisation de la dépose:1 Dépose du moteur
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
1 Plaque de protection du moteur
(avant)1
2 Contacteur de point mort 1
3 Durit d’huile 2
4 Garde-chaîne 1
5 Ecrou (couronne arrière) 1
Se reporter à “POINTS DE DEPOSE”. 6 Rondelle-frein 1
7 Couronne arrière 1
8Clip 1
9 Boulon (pédale de frein) 1
10 Pédale de frein 1
11 Support de moteur supérieur (droit) 1
12 Support de moteur supérieur (gau-
che)1
13 Support de moteur inférieur 2
14 Boulon d’ancrage du moteur 3
15 Boulon-pivot 1
Se reporter à “POINTS DE DEPOSE”.
16 Moteur 1
1

4 - 82
ENGENGINE REMOVAL
EC4M3000
REMOVAL POINTS
EC4F3100
Drive sprocket
1. Remove:
Nut (drive sprocket) 1
Lock washer 2
NOTE:
Straighten the lock washer tab.
Loosen the nut while applying the rear brake.
2. Remove:
Drive sprocket 1
Drive chain 2
NOTE:
Remove the drive sprocket together with the
drive chain.
EC4M3301
Engine removal
1. Remove:
Pivot shaft 1
NOTE:
If the pivot shaft is pulled all the way out, the
swingarm will come loose. If possible, insert a
shaft of similar diameter into the other side of
the swingarm to support it.
2. Remove:
Engine 1
From right side.
NOTE:
Make sure that the couplers, hoses and cables
are disconnected.
1

4 - 82
ENG
DEMONTAGE-EINZELHEITEN
Antriebsritzel
1. Demontieren:
Antriebsritzel-Mutter 1
Sicherungsscheibe 2
HINWEIS:
Die Lasche der Sicherungsscheibe umbiegen.
Beim Lockern der Antriebsritzel-Mutter die
Hinterradbremse betätigen.
2. Demontieren:
Antriebsritzel 1
Antriebskette 2
HINWEIS:
Antriebsritzel und -kette gemeinsam demontie-
ren.
Motor demontieren
1. Demontieren:
Schwingenachse 1
HINWEIS:
Durch Entfernen der Schwingenachse wird die
Schwinge gelöst. Möglichst einen Stift glei-
chen Durchmessers von der anderen Schwin-
genseite durchstecken, um die Schwinge
abzustützen.
2. Demontieren:
Motor 1
(von der rechten Seite)
HINWEIS:
Sicherstellen, daß alle Kabel, Schläuche und
Seilzüge gelöst sind.

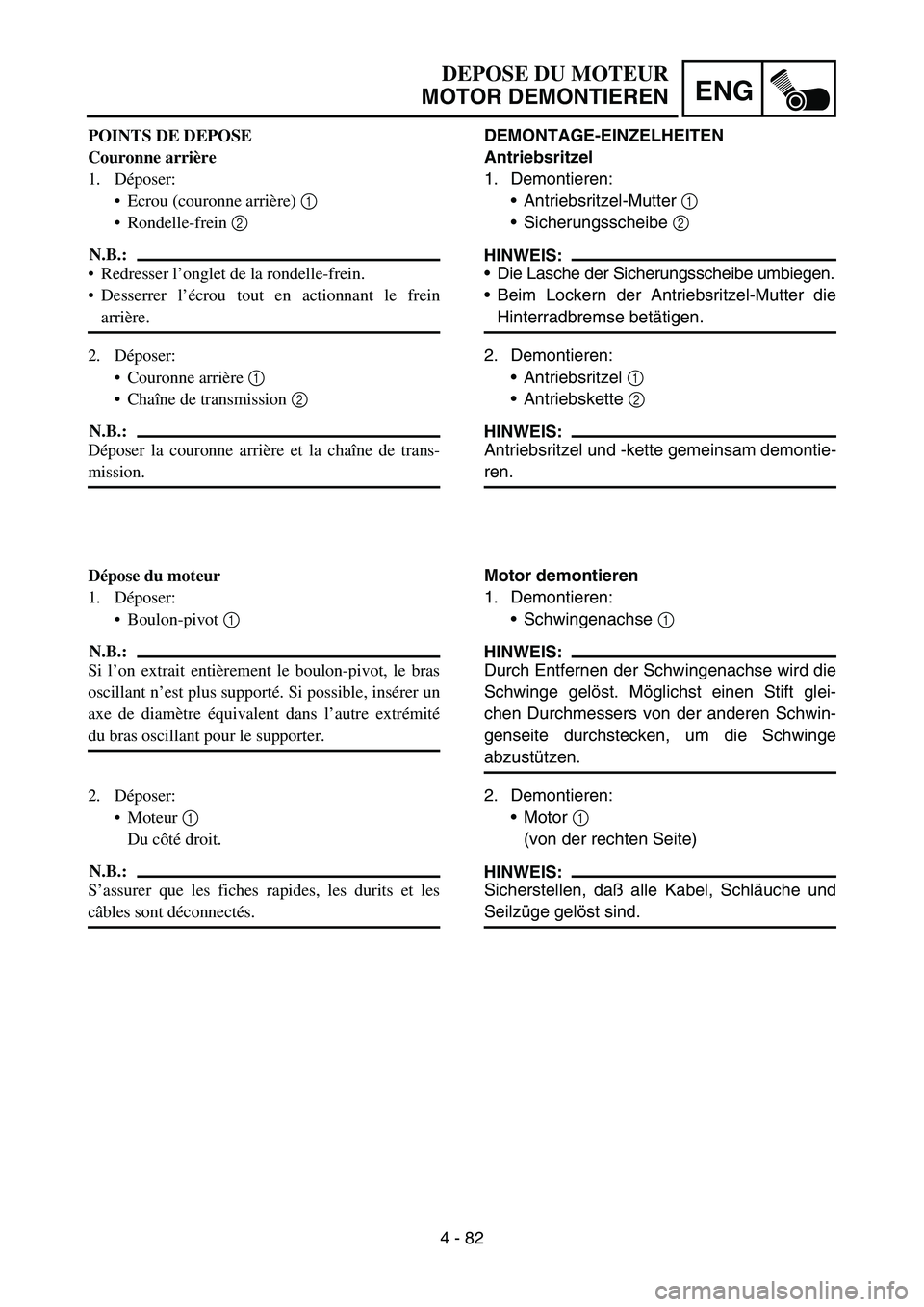

DEPOSE DU MOTEUR
MOTOR DEMONTIEREN
POINTS DE DEPOSE
Couronne arrière
1. Déposer:
Ecrou (couronne arrière) 1
Rondelle-frein 2
N.B.:
Redresser l’onglet de la rondelle-frein.
Desserrer l’écrou tout en actionnant le frein
arrière.
2. Déposer:
Couronne arrière 1
Chaîne de transmission 2
N.B.:
Déposer la couronne arrière et la chaîne de trans-
mission.
Dépose du moteur
1. Déposer:
Boulon-pivot 1
N.B.:
Si l’on extrait entièrement le boulon-pivot, le bras
oscillant n’est plus supporté. Si possible, insérer un
axe de diamètre équivalent dans l’autre extrémité
du bras oscillant pour le supporter.
2. Déposer:
Moteur 1
Du côté droit.
N.B.:
S’assurer que les fiches rapides, les durits et les
câbles sont déconnectés.

4 - 83
ENGENGINE REMOVAL
EC4M5000
ASSEMBLY AND INSTALLATION
Engine installation
1. Install:
Engine 1
Install the engine from right side.
Pivot shaft 2
Engine mounting bolt (lower) 3
Engine lower bracket 4
Bolt (engine lower bracket) 5
Engine mounting bolt (front) 6
Bolt (engine guard) 7
Engine upper bracket (right) 8
Engine upper bracket (left) 9
Bolt (engine upper bracket) 0
Engine mounting bolt (upper) A
Engine skid plate (front) B
Bolt (engine skid plate) C
NOTE:
Apply the molybdenum disulfide grease on the
pivot shaft.
Brake pedal
1. Install:
Spring 1
Brake pedal 2
O-ring 3
Bolt (brake pedal) 4
Clip 5
NOTE:
Apply the lithium soap base grease on the bolt,
O-rings and brake pedal bracket.
T R..85 Nm (8.5 m · kg, 61 ft · lb)
T R..69 Nm (6.9 m · kg, 50 ft · lb)
T R..34 Nm (3.4 m · kg, 24 ft · lb)
T R..69 Nm (6.9 m · kg, 50 ft · lb)
T R..34 Nm (3.4 m · kg, 24 ft · lb)
T R..55 Nm (5.5 m · kg, 40 ft · lb)
T R..55 Nm (5.5 m · kg, 40 ft · lb)
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
New
T R..26 Nm (2.6 m · kg, 19 ft · lb)
Drive sprocket
1. Install:
Drive sprocket 1
Drive chain 2
NOTE:
Install the drive sprocket together with the
drive chain.

4 - 83
ENG
ZUSAMMENBAU UND MONTAGE
Motor montieren
1. Montieren:
Motor 1
Den Motor von der rechten Seite montieren.
Schwingenachse 2
Motor-Lagerbolzen (unten) 3
untere Motorhalterung 4
Schraube (untere Motorhalterung) 5
Motor-Lagerbolzen (vorn) 6
Motorschutz-Schraube 7
Obere Motorhalterung rechts 8
Obere Motorhalterung links 9
Schraube (obere Motorhalterung) 0
Motor-Lagerbolzen (oben) A
Motorschutz vorn B
Motorschutz -Schraube C
HINWEIS:
Molybdändisulfidöl auf die Schwingenachse
auftragen.
Fußbremshebel
1. Montieren:
Feder 1
Fußbremshebel 2
O-Ring 3
Fußbremshebel-Schraube 4
Clip 5
HINWEIS:
Die Schraube, O-Ringe und Fußbremshebel-
Halterung mit Lithiumseifenfett bestreichen.
T R..85 Nm (8,5 m · kg, 61 ft · lb)
T R..69 Nm (6,9 m · kg, 50 ft · lb)
T R..34 Nm (3,4 m · kg, 24 ft · lb)
T R..69 Nm (6,9 m · kg, 50 ft · lb)
T R..34 Nm (3,4 m · kg, 24 ft · lb)
T R..55 Nm (5,5 m · kg, 40 ft · lb)
T R..55 Nm (5,5 m · kg, 40 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
New
T R..26 Nm (2,6 m · kg, 19 ft · lb)
Antriebsritzel
1. Montieren:
Antriebsritzel 1
Antriebskette 2
HINWEIS:
Antriebsritzel und -kette gemeinsam montie-
ren.
DEPOSE DU MOTEUR
MOTOR DEMONTIEREN

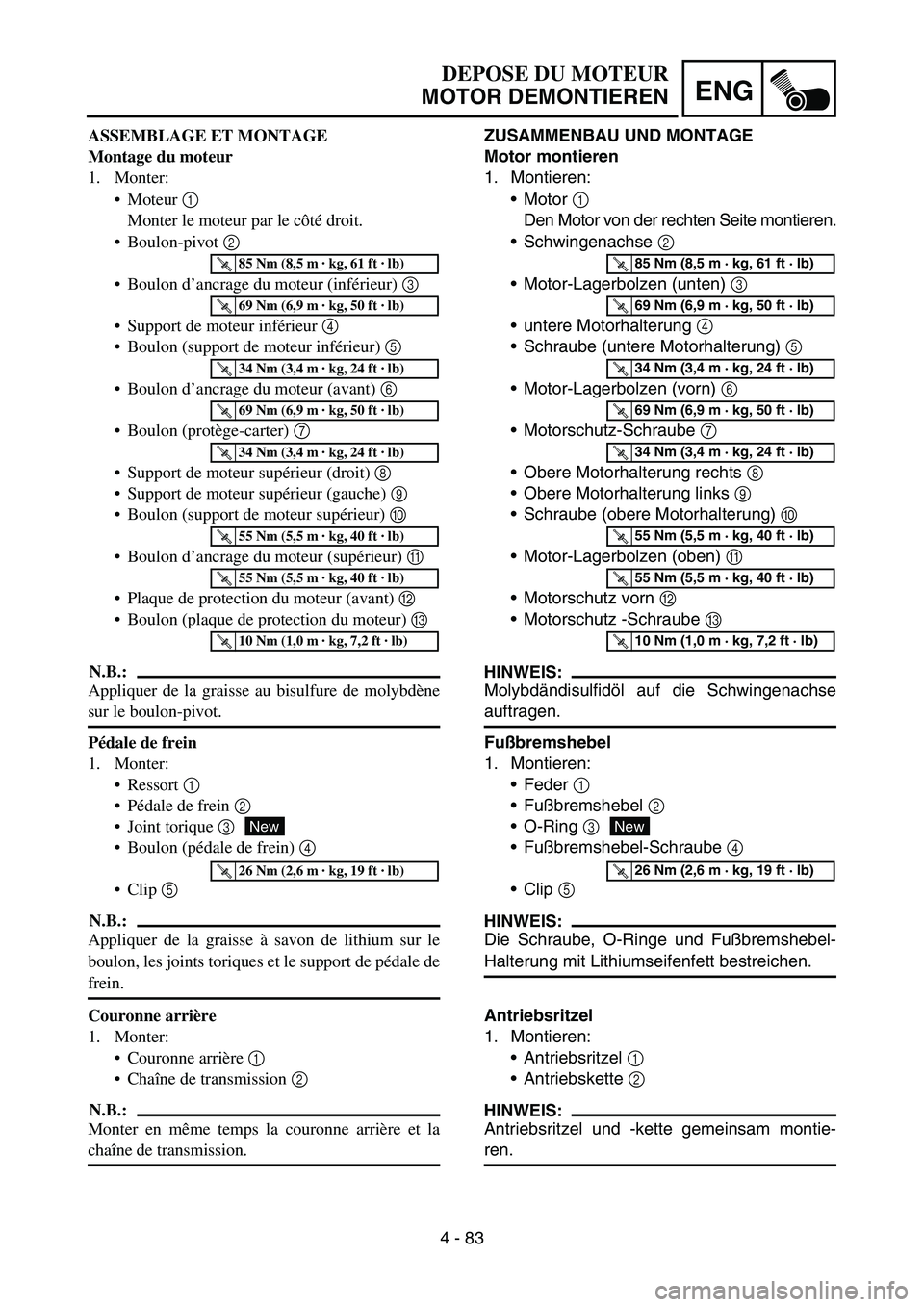

ASSEMBLAGE ET MONTAGE
Montage du moteur
1. Monter:
Moteur 1
Monter le moteur par le côté droit.
Boulon-pivot 2
Boulon d’ancrage du moteur (inférieur) 3
Support de moteur inférieur 4
Boulon (support de moteur inférieur) 5
Boulon d’ancrage du moteur (avant) 6
Boulon (protège-carter) 7
Support de moteur supérieur (droit) 8
Support de moteur supérieur (gauche) 9
Boulon (support de moteur supérieur) 0
Boulon d’ancrage du moteur (supérieur) A
Plaque de protection du moteur (avant) B
Boulon (plaque de protection du moteur) C
N.B.:
Appliquer de la graisse au bisulfure de molybdène
sur le boulon-pivot.
Pédale de frein
1. Monter:
Ressort 1
Pédale de frein 2
Joint torique 3
Boulon (pédale de frein) 4
Clip 5
N.B.:
Appliquer de la graisse à savon de lithium sur le
boulon, les joints toriques et le support de pédale de
frein.
T R..85 Nm (8,5 m · kg, 61 ft · lb)
T R..69 Nm (6,9 m · kg, 50 ft · lb)
T R..34 Nm (3,4 m · kg, 24 ft · lb)
T R..69 Nm (6,9 m · kg, 50 ft · lb)
T R..34 Nm (3,4 m · kg, 24 ft · lb)
T R..55 Nm (5,5 m · kg, 40 ft · lb)
T R..55 Nm (5,5 m · kg, 40 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
New
T R..26 Nm (2,6 m · kg, 19 ft · lb)
Couronne arrière
1. Monter:
Couronne arrière 1
Chaîne de transmission 2
N.B.:
Monter en même temps la couronne arrière et la
chaîne de transmission.

4 - 84
ENGENGINE REMOVAL
2. Install:
Lock washer 1
Nut (drive sprocket) 2
NOTE:
Tighten the nut while applying the rear brake.
New
T R..75 Nm (7.5 m · kg, 54 ft · lb)
3. Bend the lock washer tab to lock the nut.
4. Install:
Chain guide
Chain cover 1
Screw (chain cover) 2
21T R..8 Nm (0.8 m · kg, 5.8 ft · lb)
5. Install:
O-ring 1
Dowel pin 2
Oil hose 3
Bolt (oil hose) 4
NOTE:
Apply the lithium soap base grease on the O-
ring.
6. Install:
Spring 1
Pin 2
O-ring 3
Neutral switch 4
Screw (neutral switch) 5
NOTE:
Apply the lithium soap base grease on the O-
ring.
New
T R..8 Nm (0.8 m · kg, 5.8 ft · lb)
New
T R..4 Nm (0.4 m · kg, 2.9 ft · lb)

4 - 84
ENG

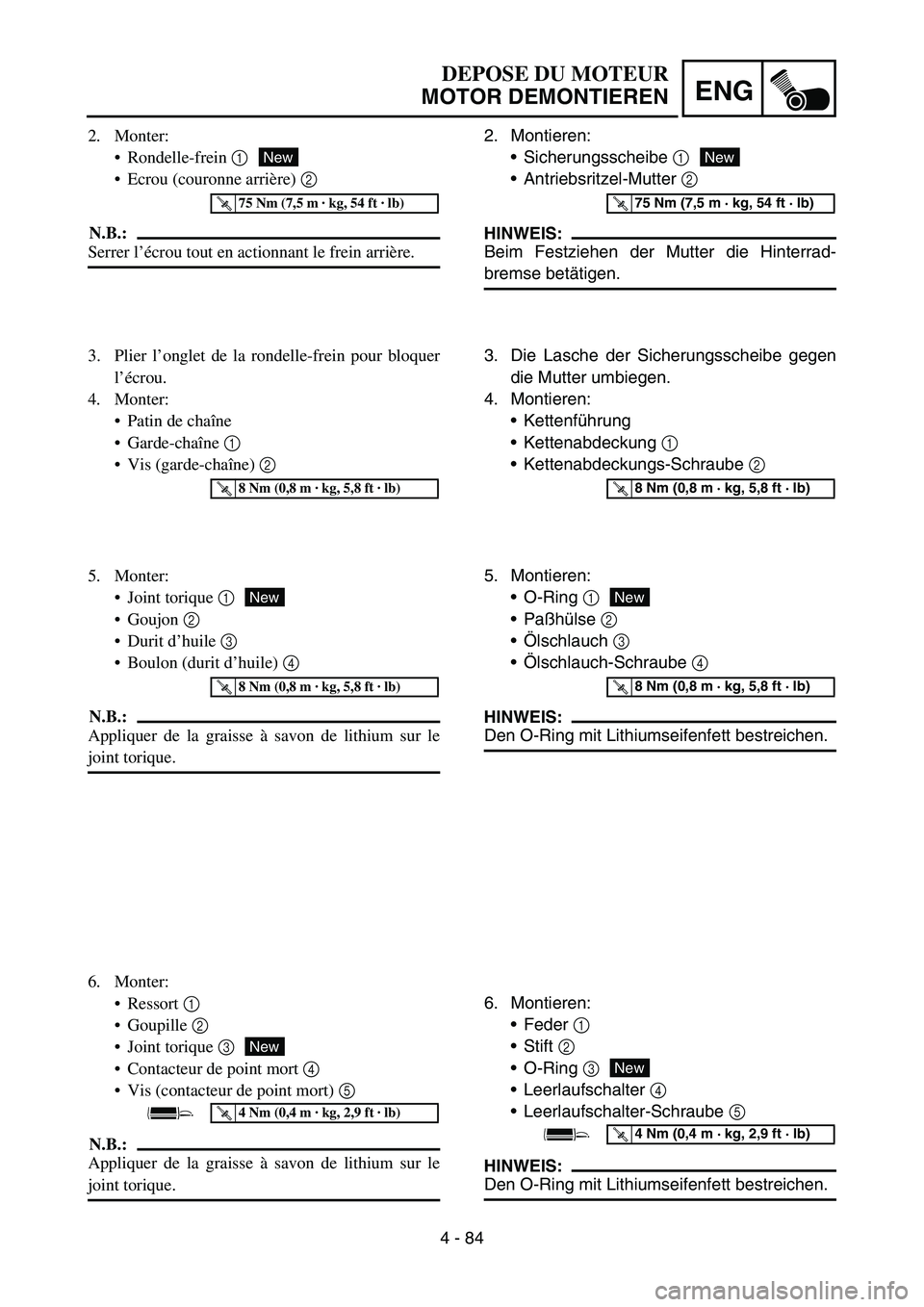

2. Montieren:
Sicherungsscheibe 1
Antriebsritzel-Mutter 2
HINWEIS:
Beim Festziehen der Mutter die Hinterrad-
bremse betätigen.
New
T R..75 Nm (7,5 m · kg, 54 ft · lb)
3. Die Lasche der Sicherungsscheibe gegen
die Mutter umbiegen.
4. Montieren:
Kettenführung
Kettenabdeckung 1
Kettenabdeckungs-Schraube 2
T R..8 Nm (0,8 m · kg, 5,8 ft · lb)
5. Montieren:
O-Ring 1
Paßhülse 2
Ölschlauch 3
Ölschlauch-Schraube 4
HINWEIS:
Den O-Ring mit Lithiumseifenfett bestreichen.
6. Montieren:
Feder 1
Stift 2
O-Ring 3
Leerlaufschalter 4
Leerlaufschalter-Schraube 5
HINWEIS:
Den O-Ring mit Lithiumseifenfett bestreichen.
New
T R..8 Nm (0,8 m · kg, 5,8 ft · lb)
New
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
DEPOSE DU MOTEUR
MOTOR DEMONTIEREN
2. Monter:
Rondelle-frein 1
Ecrou (couronne arrière) 2
N.B.:
Serrer l’écrou tout en actionnant le frein arrière.
New
T R..75 Nm (7,5 m · kg, 54 ft · lb)
3. Plier l’onglet de la rondelle-frein pour bloquer
l’écrou.
4. Monter:
Patin de chaîne
Garde-chaîne 1
Vis (garde-chaîne) 2
T R..8 Nm (0,8 m · kg, 5,8 ft · lb)
5. Monter:
Joint torique 1
Goujon 2
Durit d’huile 3
Boulon (durit d’huile) 4
N.B.:
Appliquer de la graisse à savon de lithium sur le
joint torique.
6. Monter:
Ressort 1
Goupille 2
Joint torique 3
Contacteur de point mort 4
Vis (contacteur de point mort) 5
N.B.:
Appliquer de la graisse à savon de lithium sur le
joint torique.
New
T R..8 Nm (0,8 m · kg, 5,8 ft · lb)
New
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)

4 - 85
ENGCRANKCASE AND CRANKSHAFT
CRANKCASE AND CRANKSHAFT
CRANKCASE AND CRANKSHAFT
Extent of removal:
1 Crankcase separation
2 Crankshaft removal
Extent of removal Order Part name Q’ty Remarks
CRANKCASE SEPARATION
Preparation for removal Engine Refer to “ENGINE REMOVAL” section.
Piston Refer to “CYLINDER AND PISTON” sec-
tion.
Balancer Refer to “BALANCER” section.
Kick axle assembly
Refer to “KICK AXLE AND SHIFT
SHAFT” section.
Segment
Stator Refer to “CDI MAGNETO” section.
1 Timing chain guide (rear) 1
2 Timing chain 1
3 Bolt (50 mm) 6
Refer to “REMOVAL POINTS”. 4 Bolt (60 mm) 2
5 Bolt (65 mm) 1
6 Bolt (75 mm) 2
7 Bolt (80 mm) 1
8 Hose guide 1
9 Clutch cable holder 1
21
