YAMAHA YZ450F 2008 Betriebsanleitungen (in German)
Manufacturer: YAMAHA, Model Year: 2008, Model line: YZ450F, Model: YAMAHA YZ450F 2008Pages: 196, PDF-Größe: 11.88 MB
Page 21 of 196

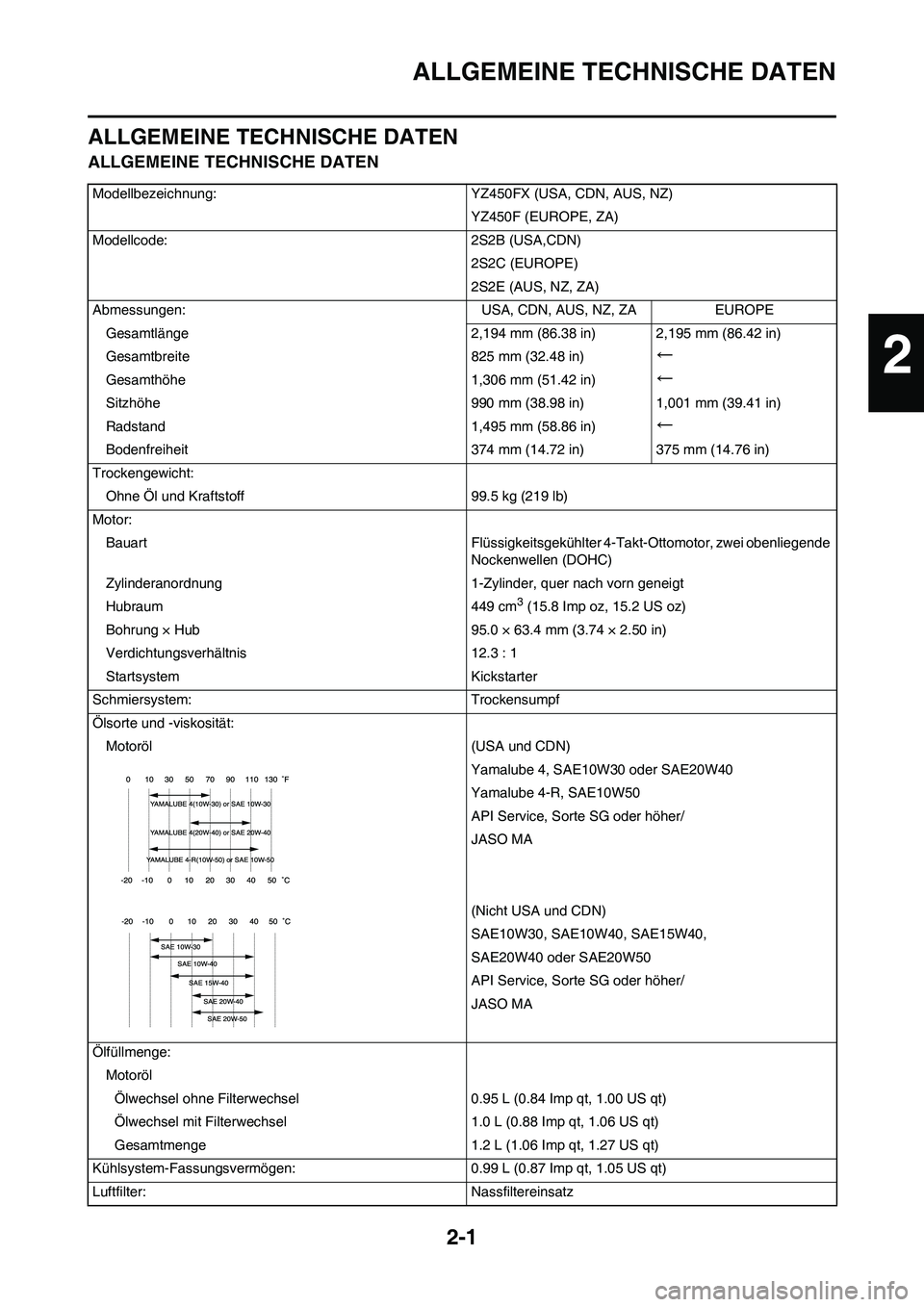

2-1
ALLGEMEINE TECHNISCHE DATEN
ALLGEMEINE TECHNISCHE DATEN
ALLGEMEINE TECHNISCHE DATEN
Modellbezeichnung: YZ450FX (USA, CDN, AUS, NZ)
YZ450F (EUROPE, ZA)
Modellcode: 2S2B (USA,CDN)
2S2C (EUROPE)
2S2E (AUS, NZ, ZA)
Abmessungen: USA, CDN, AUS, NZ, ZA EUROPE
Gesamtlänge 2,194 mm (86.38 in) 2,195 mm (86.42 in)
Gesamtbreite 825 mm (32.48 in)
←
Gesamthöhe 1,306 mm (51.42 in)←
Sitzhöhe 990 mm (38.98 in) 1,001 mm (39.41 in)
Radstand 1,495 mm (58.86 in)
←
Bodenfreiheit 374 mm (14.72 in) 375 mm (14.76 in)
Trockengewicht:
Ohne Öl und Kraftstoff 99.5 kg (219 lb)
Motor:
Bauart Flüssigkeitsgekühlter 4-Takt-Ottomotor, zwei obenliegende
Nockenwellen (DOHC)
Zylinderanordnung 1-Zylinder, quer nach vorn geneigt
Hubraum 449 cm
3 (15.8 Imp oz, 15.2 US oz)
Bohrung × Hub 95.0 × 63.4 mm (3.74 × 2.50 in)
Verdichtungsverhältnis 12.3 : 1
Startsystem Kickstarter
Schmiersystem: Trockensumpf
Ölsorte und -viskosität:
Motoröl (USA und CDN)
Yamalube 4, SAE10W30 oder SAE20W40
Yamalube 4-R, SAE10W50
API Service, Sorte SG oder höher/
JASO MA
(Nicht USA und CDN)
SAE10W30, SAE10W40, SAE15W40,
SAE20W40 oder SAE20W50
API Service, Sorte SG oder höher/
JASO MA
Ölfüllmenge:
Motoröl
Ölwechsel ohne Filterwechsel 0.95 L (0.84 Imp qt, 1.00 US qt)
Ölwechsel mit Filterwechsel 1.0 L (0.88 Imp qt, 1.06 US qt)
Gesamtmenge 1.2 L (1.06 Imp qt, 1.27 US qt)
Kühlsystem-Fassungsvermögen: 0.99 L (0.87 Imp qt, 1.05 US qt)
Luftfilter: Nassfiltereinsatz
2
Page 22 of 196

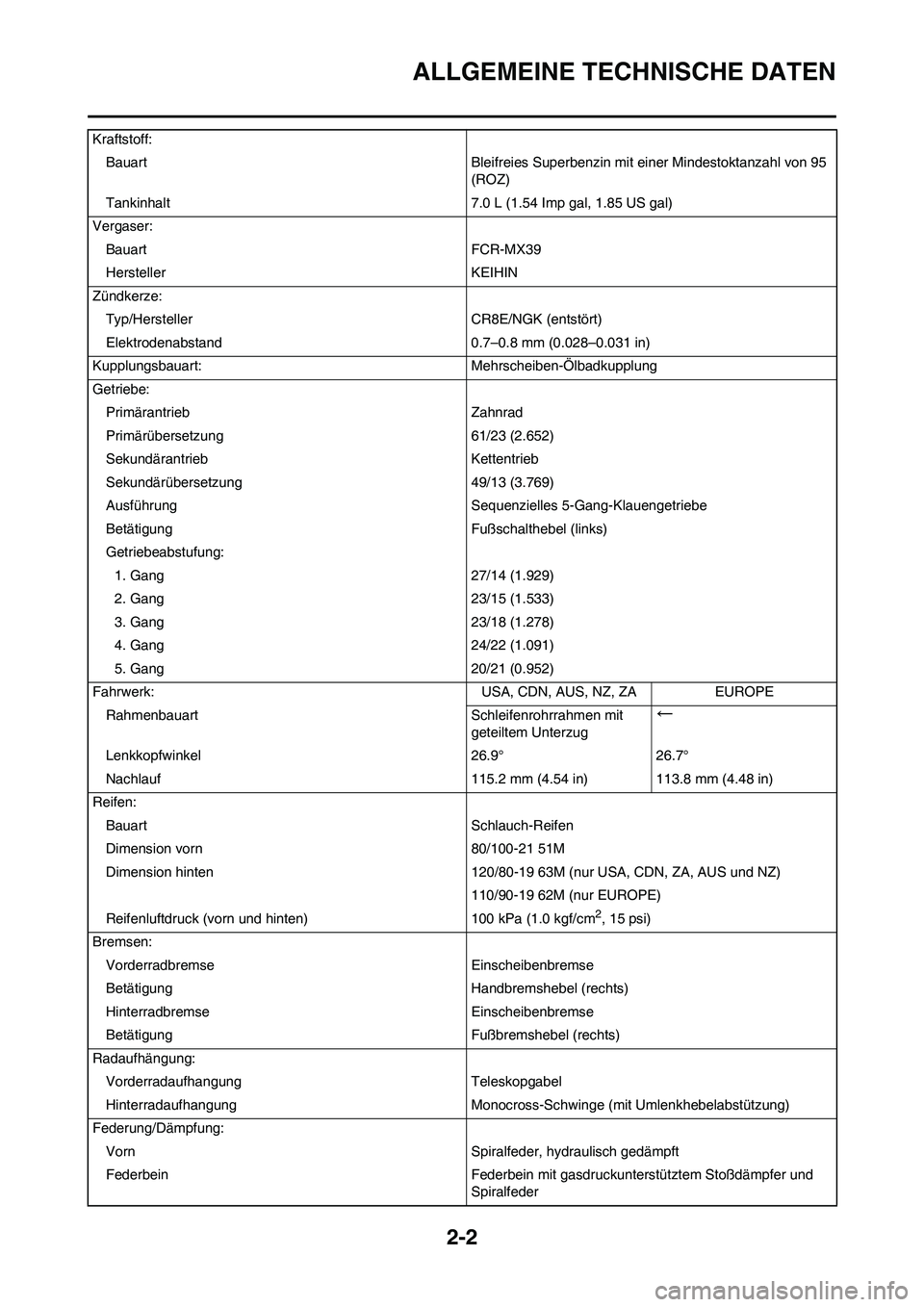

2-2
ALLGEMEINE TECHNISCHE DATEN
Kraftstoff:
Bauart Bleifreies Superbenzin mit einer Mindestoktanzahl von 95
(ROZ)
Tankinhalt 7.0 L (1.54 Imp gal, 1.85 US gal)
Vergaser:
Bauart FCR-MX39
Hersteller KEIHIN
Zündkerze:
Typ/Hersteller CR8E/NGK (entstört)
Elektrodenabstand 0.7–0.8 mm (0.028–0.031 in)
Kupplungsbauart: Mehrscheiben-Ölbadkupplung
Getriebe:
Primärantrieb Zahnrad
Primärübersetzung 61/23 (2.652)
Sekundärantrieb Kettentrieb
Sekundärübersetzung 49/13 (3.769)
Ausführung Sequenzielles 5-Gang-Klauengetriebe
Betätigung Fußschalthebel (links)
Getriebeabstufung:
1. Gang 27/14 (1.929)
2. Gang 23/15 (1.533)
3. Gang 23/18 (1.278)
4. Gang 24/22 (1.091)
5. Gang 20/21 (0.952)
Fahrwerk: USA, CDN, AUS, NZ, ZA EUROPE
Rahmenbauart Schleifenrohrrahmen mit
geteiltem Unterzug
←
Lenkkopfwinkel 26.9° 26.7°
Nachlauf 115.2 mm (4.54 in) 113.8 mm (4.48 in)
Reifen:
Bauart Schlauch-Reifen
Dimension vorn 80/100-21 51M
Dimension hinten 120/80-19 63M (nur USA, CDN, ZA, AUS und NZ)
110/90-19 62M (nur EUROPE)
Reifenluftdruck (vorn und hinten) 100 kPa (1.0 kgf/cm
2, 15 psi)
Bremsen:
Vorderradbremse Einscheibenbremse
Betätigung Handbremshebel (rechts)
Hinterradbremse Einscheibenbremse
Betätigung Fußbremshebel (rechts)
Radaufhängung:
Vorderradaufhangung Teleskopgabel
Hinterradaufhangung Monocross-Schwinge (mit Umlenkhebelabstützung)
Federung/Dämpfung:
Vorn Spiralfeder, hydraulisch gedämpft
Federbein Federbein mit gasdruckunterstütztem Stoßdämpfer und
Spiralfeder
Page 23 of 196

2-3
WARTUNGSDATEN
WARTUNGSDATEN
MOTORRadfederweg:
Vorn 300 mm (11.8 in)
Hinten 313 mm (12.3 in)
Elektrische Anlage:
Zündsystem Schwunglichtmagnetzünder
Bezeichnung Standard Grenzwert
Zylinderkopf:
Max. Verzug ---- 0.05 mm (0.002
in)
Zylinder:
Bohrungsdurchmesser 95.00–95.01 mm (3.7402–3.7406 in) ----
Max. Ovalität ---- 0.05 mm (0.002
in)
Nockenwelle:
Antriebsart Kettenantrieb (links) ----
Nockenwellenlager-Durchmesser 22.000–22.021 mm (0.8661–0.8670 in) ----
Nockenwellen-Lagerzapfen-Durchmesser 21.959–21.972 mm (0.8645–0.8650 in) ----
Nockenwellen-Lagerspiel 0.028–0.062 mm (0.0011–0.0024 in) 0.08 mm (0.003
in)
Nocken-Abmessungen
Einlass "A" 31.200–31.300 mm (1.2283–1.2323 in) 31.100 mm
(1.2244 in)
Einlass "B" 22.550–22.650 mm (0.8878–0.8917 in) 22.450 mm
(0.8839 in)
Auslass "A" 30.900–31.000 mm (1.2165–1.2205 in) 30.800 mm
(1.2126 in)
Auslass "B" 22.468–22.568 mm (0.8846–0.8885 in) 22.368 mm
(0.8806 in)
Max. Nockenwellen-Schlag ---- 0.03 mm
(0.0012 in)
Page 24 of 196

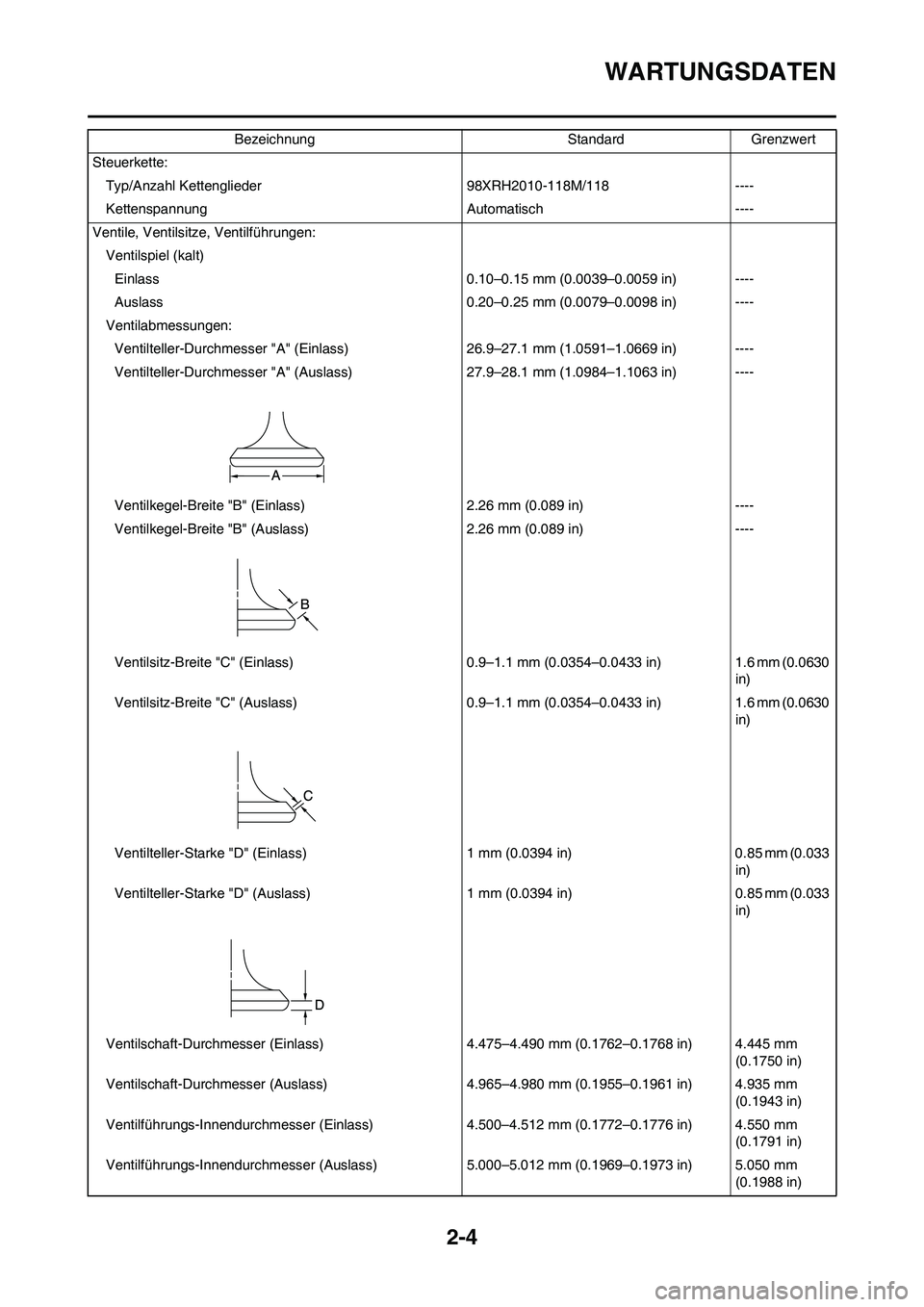

2-4
WARTUNGSDATEN
Steuerkette:
Typ/Anzahl Kettenglieder 98XRH2010-118M/118 ----
Kettenspannung Automatisch ----
Ventile, Ventilsitze, Ventilführungen:
Ventilspiel (kalt)
Einlass 0.10–0.15 mm (0.0039–0.0059 in) ----
Auslass 0.20–0.25 mm (0.0079–0.0098 in) ----
Ventilabmessungen:
Ventilteller-Durchmesser "A" (Einlass) 26.9–27.1 mm (1.0591–1.0669 in) ----
Ventilteller-Durchmesser "A" (Auslass) 27.9–28.1 mm (1.0984–1.1063 in) ----
Ventilkegel-Breite "B" (Einlass) 2.26 mm (0.089 in) ----
Ventilkegel-Breite "B" (Auslass) 2.26 mm (0.089 in) ----
Ventilsitz-Breite "C" (Einlass) 0.9–1.1 mm (0.0354–0.0433 in) 1.6 mm (0.0630
in)
Ventilsitz-Breite "C" (Auslass) 0.9–1.1 mm (0.0354–0.0433 in) 1.6 mm (0.0630
in)
Ventilteller-Starke "D" (Einlass) 1 mm (0.0394 in) 0.85 mm (0.033
in)
Ventilteller-Starke "D" (Auslass) 1 mm (0.0394 in) 0.85 mm (0.033
in)
Ventilschaft-Durchmesser (Einlass) 4.475–4.490 mm (0.1762–0.1768 in) 4.445 mm
(0.1750 in)
Ventilschaft-Durchmesser (Auslass) 4.965–4.980 mm (0.1955–0.1961 in) 4.935 mm
(0.1943 in)
Ventilführungs-Innendurchmesser (Einlass) 4.500–4.512 mm (0.1772–0.1776 in) 4.550 mm
(0.1791 in)
Ventilführungs-Innendurchmesser (Auslass) 5.000–5.012 mm (0.1969–0.1973 in) 5.050 mm
(0.1988 in) Bezeichnung Standard Grenzwert
Page 25 of 196

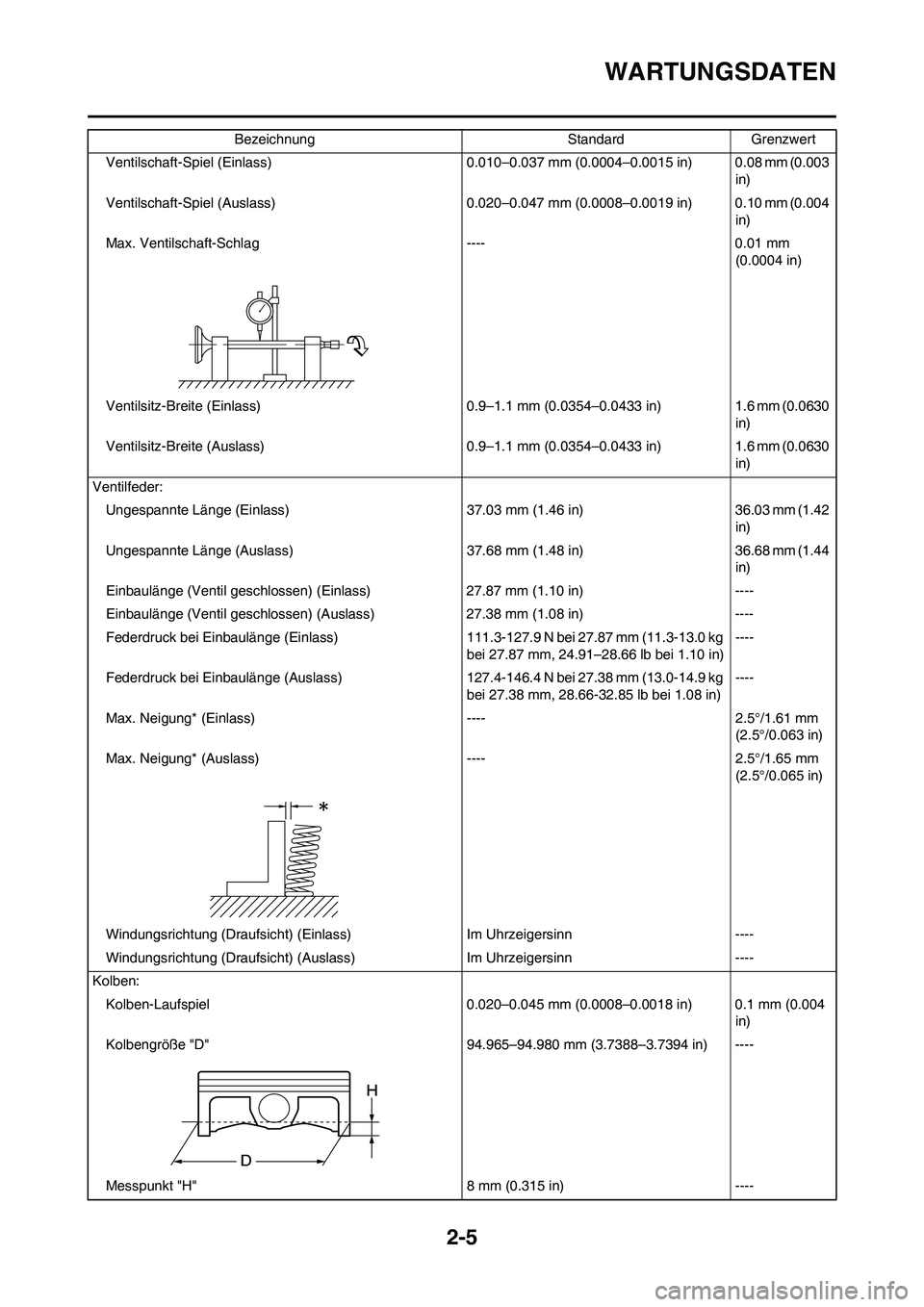

2-5
WARTUNGSDATEN
Ventilschaft-Spiel (Einlass) 0.010–0.037 mm (0.0004–0.0015 in) 0.08 mm (0.003
in)
Ventilschaft-Spiel (Auslass) 0.020–0.047 mm (0.0008–0.0019 in) 0.10 mm (0.004
in)
Max. Ventilschaft-Schlag ---- 0.01 mm
(0.0004 in)
Ventilsitz-Breite (Einlass) 0.9–1.1 mm (0.0354–0.0433 in) 1.6 mm (0.0630
in)
Ventilsitz-Breite (Auslass) 0.9–1.1 mm (0.0354–0.0433 in) 1.6 mm (0.0630
in)
Ventilfeder:
Ungespannte Länge (Einlass) 37.03 mm (1.46 in) 36.03 mm (1.42
in)
Ungespannte Länge (Auslass) 37.68 mm (1.48 in) 36.68 mm (1.44
in)
Einbaulänge (Ventil geschlossen) (Einlass) 27.87 mm (1.10 in) ----
Einbaulänge (Ventil geschlossen) (Auslass) 27.38 mm (1.08 in) ----
Federdruck bei Einbaulänge (Einlass) 111.3-127.9 N bei 27.87 mm (11.3-13.0 kg
bei 27.87 mm, 24.91–28.66 lb bei 1.10 in)----
Federdruck bei Einbaulänge (Auslass) 127.4-146.4 N bei 27.38 mm (13.0-14.9 kg
bei 27.38 mm, 28.66-32.85 lb bei 1.08 in)----
Max. Neigung* (Einlass) ---- 2.5°/1.61 mm
(2.5°/0.063 in)
Max. Neigung* (Auslass) ---- 2.5°/1.65 mm
(2.5°/0.065 in)
Windungsrichtung (Draufsicht) (Einlass) Im Uhrzeigersinn ----
Windungsrichtung (Draufsicht) (Auslass) Im Uhrzeigersinn ----
Kolben:
Kolben-Laufspiel 0.020–0.045 mm (0.0008–0.0018 in) 0.1 mm (0.004
in)
Kolbengröße "D" 94.965–94.980 mm (3.7388–3.7394 in) ----
Messpunkt "H" 8 mm (0.315 in) ----Bezeichnung Standard Grenzwert
Page 26 of 196

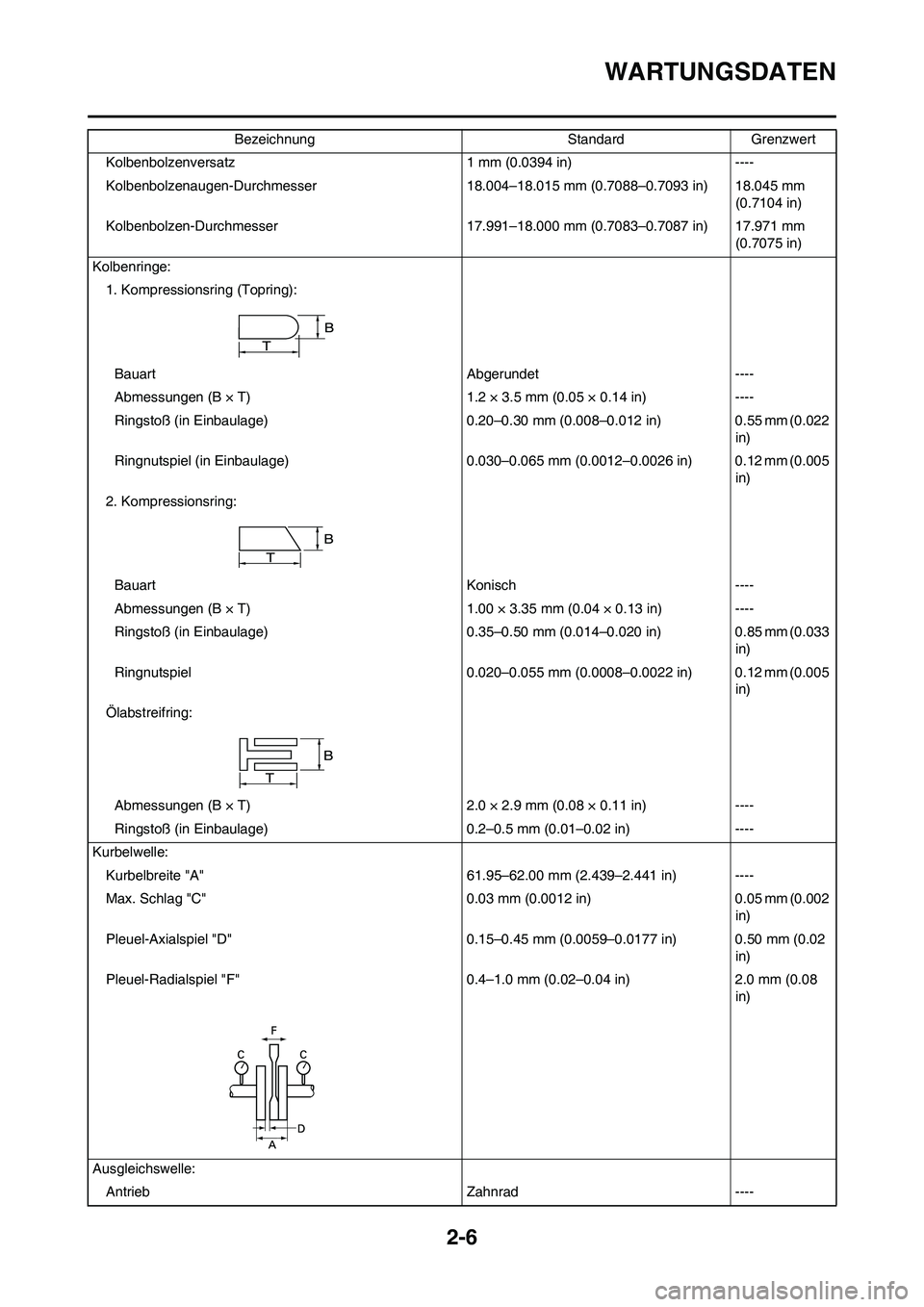

2-6
WARTUNGSDATEN
Kolbenbolzenversatz 1 mm (0.0394 in) ----
Kolbenbolzenaugen-Durchmesser 18.004–18.015 mm (0.7088–0.7093 in) 18.045 mm
(0.7104 in)
Kolbenbolzen-Durchmesser 17.991–18.000 mm (0.7083–0.7087 in) 17.971 mm
(0.7075 in)
Kolbenringe:
1. Kompressionsring (Topring):
Bauart Abgerundet ----
Abmessungen (B × T) 1.2 × 3.5 mm (0.05 × 0.14 in) ----
Ringstoß (in Einbaulage) 0.20–0.30 mm (0.008–0.012 in) 0.55 mm (0.022
in)
Ringnutspiel (in Einbaulage) 0.030–0.065 mm (0.0012–0.0026 in) 0.12 mm (0.005
in)
2. Kompressionsring:
Bauart Konisch ----
Abmessungen (B × T) 1.00 × 3.35 mm (0.04 × 0.13 in) ----
Ringstoß (in Einbaulage) 0.35–0.50 mm (0.014–0.020 in) 0.85 mm (0.033
in)
Ringnutspiel 0.020–0.055 mm (0.0008–0.0022 in) 0.12 mm (0.005
in)
Ölabstreifring:
Abmessungen (B × T) 2.0 × 2.9 mm (0.08 × 0.11 in) ----
Ringstoß (in Einbaulage) 0.2–0.5 mm (0.01–0.02 in) ----
Kurbelwelle:
Kurbelbreite "A" 61.95–62.00 mm (2.439–2.441 in) ----
Max. Schlag "C" 0.03 mm (0.0012 in) 0.05 mm (0.002
in)
Pleuel-Axialspiel "D" 0.15–0.45 mm (0.0059–0.0177 in) 0.50 mm (0.02
in)
Pleuel-Radialspiel "F" 0.4–1.0 mm (0.02–0.04 in) 2.0 mm (0.08
in)
Ausgleichswelle:
Antrieb Zahnrad ----Bezeichnung Standard Grenzwert
Page 27 of 196

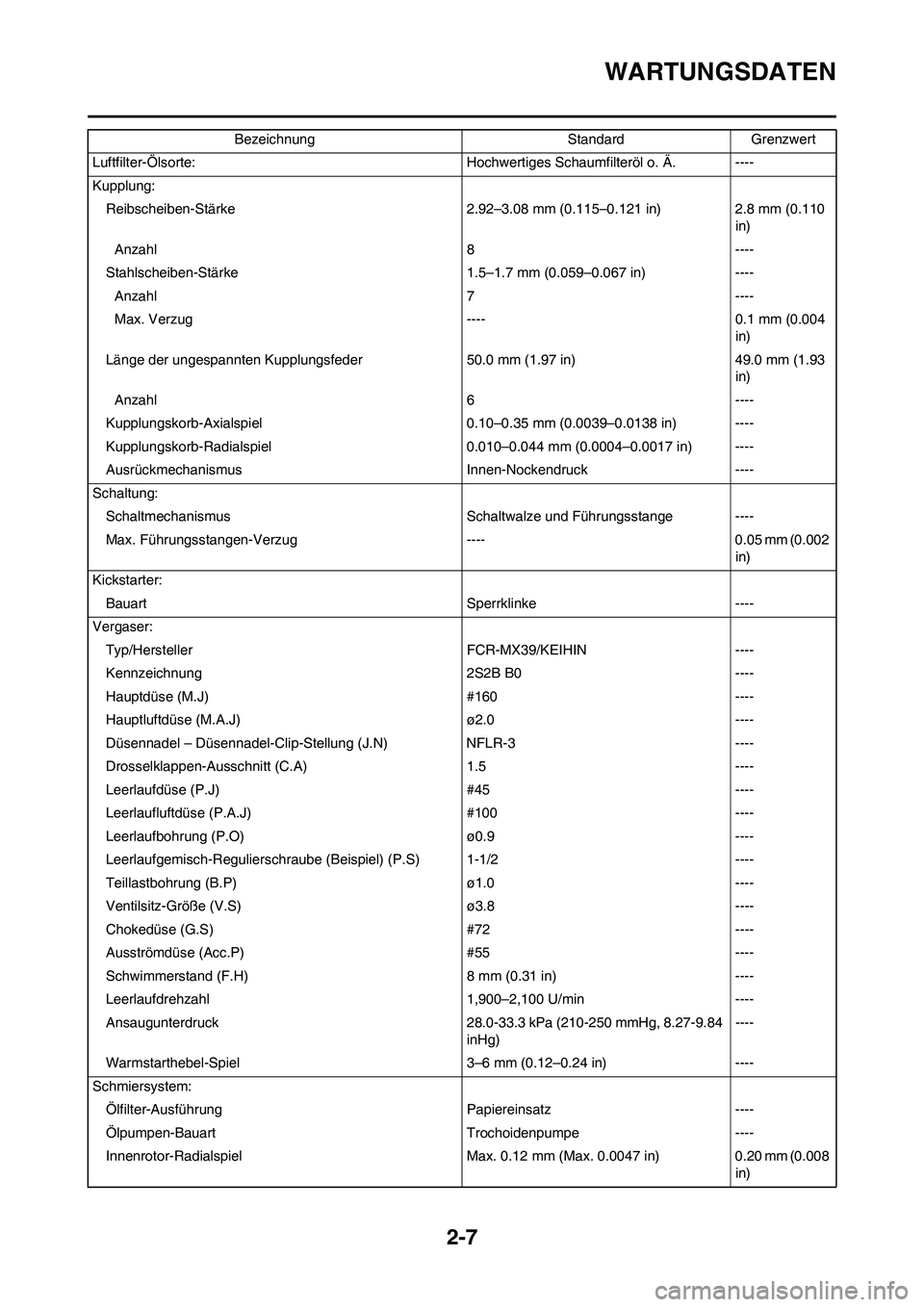

2-7
WARTUNGSDATEN
Luftfilter-Ölsorte: Hochwertiges Schaumfilteröl o. Ä. ----
Kupplung:
Reibscheiben-Stärke 2.92–3.08 mm (0.115–0.121 in) 2.8 mm (0.110
in)
Anzahl 8 ----
Stahlscheiben-Stärke 1.5–1.7 mm (0.059–0.067 in) ----
Anzahl 7 ----
Max. Verzug ---- 0.1 mm (0.004
in)
Länge der ungespannten Kupplungsfeder 50.0 mm (1.97 in) 49.0 mm (1.93
in)
Anzahl 6 ----
Kupplungskorb-Axialspiel 0.10–0.35 mm (0.0039–0.0138 in) ----
Kupplungskorb-Radialspiel 0.010–0.044 mm (0.0004–0.0017 in) ----
Ausrückmechanismus Innen-Nockendruck ----
Schaltung:
Schaltmechanismus Schaltwalze und Führungsstange ----
Max. Führungsstangen-Verzug ---- 0.05 mm (0.002
in)
Kickstarter:
Bauart Sperrklinke ----
Vergaser:
Typ/Hersteller FCR-MX39/KEIHIN ----
Kennzeichnung 2S2B B0 ----
Hauptdüse (M.J) #160 ----
Hauptluftdüse (M.A.J) ø2.0 ----
Düsennadel – Düsennadel-Clip-Stellung (J.N) NFLR-3 ----
Drosselklappen-Ausschnitt (C.A) 1.5 ----
Leerlaufdüse (P.J) #45 ----
Leerlaufluftdüse (P.A.J) #100 ----
Leerlaufbohrung (P.O) ø0.9 ----
Leerlaufgemisch-Regulierschraube (Beispiel) (P.S) 1-1/2 ----
Teillastbohrung (B.P) ø1.0 ----
Ventilsitz-Größe (V.S) ø3.8 ----
Chokedüse (G.S) #72 ----
Ausströmdüse (Acc.P) #55 ----
Schwimmerstand (F.H) 8 mm (0.31 in) ----
Leerlaufdrehzahl 1,900–2,100 U/min ----
Ansaugunterdruck 28.0-33.3 kPa (210-250 mmHg, 8.27-9.84
inHg)----
Warmstarthebel-Spiel 3–6 mm (0.12–0.24 in) ----
Schmiersystem:
Ölfilter-Ausführung Papiereinsatz ----
Ölpumpen-Bauart Trochoidenpumpe ----
Innenrotor-Radialspiel Max. 0.12 mm (Max. 0.0047 in) 0.20 mm (0.008
in) Bezeichnung Standard Grenzwert
Page 28 of 196

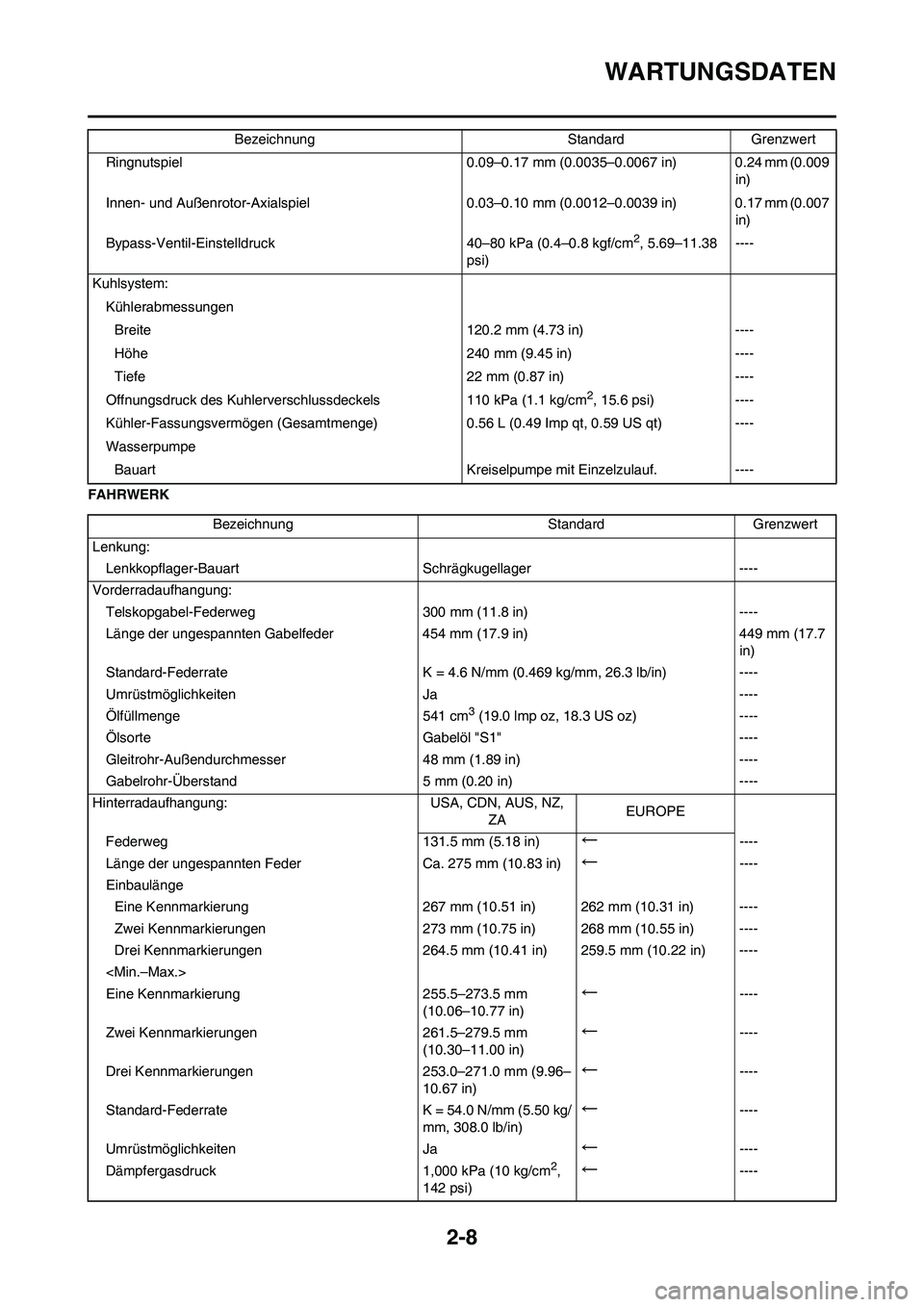

2-8
WARTUNGSDATEN
FAHRWERKRingnutspiel 0.09–0.17 mm (0.0035–0.0067 in) 0.24 mm (0.009
in)
Innen- und Außenrotor-Axialspiel 0.03–0.10 mm (0.0012–0.0039 in) 0.17 mm (0.007
in)
Bypass-Ventil-Einstelldruck 40–80 kPa (0.4–0.8 kgf/cm
2, 5.69–11.38
psi)----
Kuhlsystem:
Kühlerabmessungen
Breite 120.2 mm (4.73 in) ----
Höhe 240 mm (9.45 in) ----
Tiefe 22 mm (0.87 in) ----
Offnungsdruck des Kuhlerverschlussdeckels 110 kPa (1.1 kg/cm
2, 15.6 psi) ----
Kühler-Fassungsvermögen (Gesamtmenge) 0.56 L (0.49 Imp qt, 0.59 US qt) ----
Wasserpumpe
Bauart Kreiselpumpe mit Einzelzulauf. ----Bezeichnung Standard Grenzwert
Bezeichnung Standard Grenzwert
Lenkung:
Lenkkopflager-Bauart Schrägkugellager ----
Vorderradaufhangung:
Telskopgabel-Federweg 300 mm (11.8 in) ----
Länge der ungespannten Gabelfeder 454 mm (17.9 in) 449 mm (17.7
in)
Standard-Federrate K = 4.6 N/mm (0.469 kg/mm, 26.3 lb/in) ----
Umrüstmöglichkeiten Ja ----
Ölfüllmenge 541 cm
3 (19.0 lmp oz, 18.3 US oz) ----
Ölsorte Gabelöl "S1" ----
Gleitrohr-Außendurchmesser 48 mm (1.89 in) ----
Gabelrohr-Überstand 5 mm (0.20 in) ----
Hinterradaufhangung: USA, CDN, AUS, NZ,
ZAEUROPE
Federweg 131.5 mm (5.18 in)
←----
Länge der ungespannten Feder Ca. 275 mm (10.83 in)
←----
Einbaulänge
Eine Kennmarkierung 267 mm (10.51 in) 262 mm (10.31 in) ----
Zwei Kennmarkierungen 273 mm (10.75 in) 268 mm (10.55 in) ----
Drei Kennmarkierungen 264.5 mm (10.41 in) 259.5 mm (10.22 in) ----
Eine Kennmarkierung 255.5–273.5 mm
(10.06–10.77 in)
←----
Zwei Kennmarkierungen 261.5–279.5 mm
(10.30–11.00 in)
←----
Drei Kennmarkierungen 253.0–271.0 mm (9.96–
10.67 in)
←----
Standard-Federrate K = 54.0 N/mm (5.50 kg/
mm, 308.0 lb/in)
←----
Umrüstmöglichkeiten Ja
←----
Dämpfergasdruck 1,000 kPa (10 kg/cm
2,
142 psi)←----
Page 29 of 196

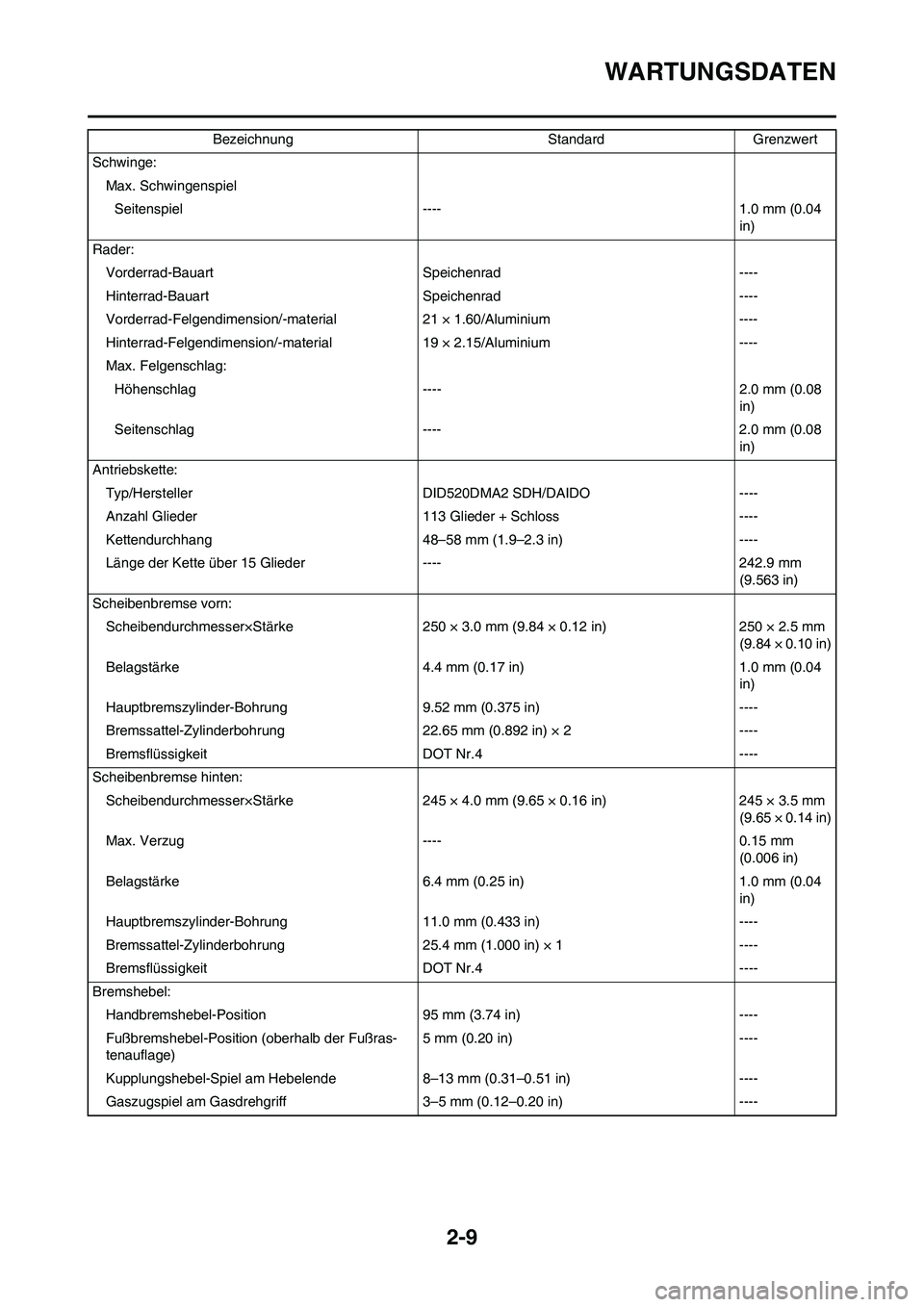

2-9
WARTUNGSDATEN
Schwinge:
Max. Schwingenspiel
Seitenspiel ---- 1.0 mm (0.04
in)
Rader:
Vorderrad-Bauart Speichenrad ----
Hinterrad-Bauart Speichenrad ----
Vorderrad-Felgendimension/-material 21 × 1.60/Aluminium ----
Hinterrad-Felgendimension/-material 19 × 2.15/Aluminium ----
Max. Felgenschlag:
Höhenschlag ---- 2.0 mm (0.08
in)
Seitenschlag ---- 2.0 mm (0.08
in)
Antriebskette:
Typ/Hersteller DID520DMA2 SDH/DAIDO ----
Anzahl Glieder 113 Glieder + Schloss ----
Kettendurchhang 48–58 mm (1.9–2.3 in) ----
Länge der Kette über 15 Glieder ---- 242.9 mm
(9.563 in)
Scheibenbremse vorn:
Scheibendurchmesser×Stärke 250 × 3.0 mm (9.84 × 0.12 in) 250 × 2.5 mm
(9.84 × 0.10 in)
Belagstärke 4.4 mm (0.17 in) 1.0 mm (0.04
in)
Hauptbremszylinder-Bohrung 9.52 mm (0.375 in) ----
Bremssattel-Zylinderbohrung 22.65 mm (0.892 in) × 2 ----
Bremsflüssigkeit DOT Nr.4 ----
Scheibenbremse hinten:
Scheibendurchmesser×Stärke 245 × 4.0 mm (9.65 × 0.16 in) 245 × 3.5 mm
(9.65 × 0.14 in)
Max. Verzug ---- 0.15 mm
(0.006 in)
Belagstärke 6.4 mm (0.25 in) 1.0 mm (0.04
in)
Hauptbremszylinder-Bohrung 11.0 mm (0.433 in) ----
Bremssattel-Zylinderbohrung 25.4 mm (1.000 in) × 1 ----
Bremsflüssigkeit DOT Nr.4 ----
Bremshebel:
Handbremshebel-Position 95 mm (3.74 in) ----
Fußbremshebel-Position (oberhalb der Fußras-
tenauflage)5 mm (0.20 in) ----
Kupplungshebel-Spiel am Hebelende 8–13 mm (0.31–0.51 in) ----
Gaszugspiel am Gasdrehgriff 3–5 mm (0.12–0.20 in) ----Bezeichnung Standard Grenzwert
Page 30 of 196

2-10
ANZUGSMOMENT
ELEKTRISCHE ANLAGE
ANZUGSMOMENT
MOTOR
△: Anzugsmoment nach dem Einfahren und vor jedem Rennen kontrollieren.
Bezeichnung Standard Grenzwert
Zündsystem:
Zündverstellung Elektrische Anlage ----
Schwunglichtmagnetzünder:
Stator-Typ/-Hersteller 2S200/YAMAHA ----
Widerstand (Kabelfarbe) der Ladespule 1 720–1,080
Ωbei 20 °C (68 °F) (Grün–
Braun)----
Widerstand (Kabelfarbe) der Ladespule 2 44–66
Ωbei 20 °C (68 °F) (Schwarz–Ro-
sa)----
Impulsgeber-Widerstand (Kabelfarbe) 248–372
Ωbei 20 °C (68 °F) (Weiß–Rot) ----
Zündbox-Typ/-Hersteller 2S2-B0/YAMAHA (nicht EUROPE) ----
2S2-C0/YAMAHA (nur EUROPE) ----
Zündspule:
Typ/Hersteller 5TA-10/DENSO ----
Min. Zündfunkenstrecke 6 mm (0.24 in) ----
Primärwicklungs-Widerstand 0.08–0.10
Ωbei 20 °C (68 °F) ----
Sekundärwicklungs-Widerstand 4.6–6.8 k
Ωbei 20 °C (68 °F) ----
Festzuziehendes Teil Gewindegröße Anz.Anzugsmoment
Nm m•kg ft•lb
Zündkerze M10S × 1.0 1 13 1.3 9.4
Nockenwellen-Lagerdeckel M6 × 1.0 10 10 1.0 7.2
Zylinderkopf-Abdeckschraube M12 × 1.0 1 28 2.8 20
Zylinderkopf (Stiftschraube) M8 × 1.25 1 15 1.5 11
Zylinderkopf (Schraube) M10 × 1.25 4 Siehe unter HINWEIS.
*1
Zylinderkopf (Schraube) M6 × 1.0 2 10 1.0 7.2
Zylinderkopfdeckel M6 × 1.0 2 10 1.0 7.2
Zylinder M6 × 1.0 1 10 1.0 7.2
Steuerkettenspanner M6 × 1.0 2 10 1.0 7.2
Steuerkettenspanner-Verschlussschraube M6 × 1.0 1 7 0.7 5.1
Steuerkettenschiene (Einlassseite) M6 × 1.0 2 10 1.0 7.2
Auspuffkrümmer (Mutter) M8 × 1.25 1 20 2.0 14
Auspuffkrümmer (Schraube) M8 × 1.25 1 20 2.0 14
△Schalldämpfer M8 × 1.25 2 30 3.0 22
Schalldämpfer-Schlauchschelle M8 × 1.25 1 14 1.4 10
Auspuffkrümmerschutz M6 × 1.0 3 10 1.0 7.2
Vergaserauslass-Anschluss M6 × 1.0 3 10 1.0 7.2
Vergaser-Auslassanschluss M4 × 0.7 1 3 0.3 2.2
△Luftfiltergehäuse M6 × 1.0 2 8 0.8 5.8
Vergasereinlass-Anschluss M6 × 1.0 1 3 0.3 2.2
Vergasereinlass-Anschluss und Luftfiltergehäuse M5 × 0.8 1 4 0.4 2.9
Einstellschraube und Sicherungsmutter des M6 × 0.75 1 4 0.4 2.9
